As equipes de engenharia de hardware e de compras enfrentam grande pressão no crescente mercado global de decodificadores. Construir decodificadores modernos significa equilibrar o poder de processamento do System-on-Chip (SoC) com os limites de dissipação de calor. A escolha entre software de código aberto e sistemas operacionais licenciados é feita logo no início da fase de projeto. Um design inteligente de decodificador agiliza a seleção de componentes, simplifica a montagem da placa e garante alta qualidade de produção. Além disso, a montagem precisa da caixa eletrônica protege os componentes eletrônicos delicados. A montagem adequada dos cabos reduz a interferência interna durante a montagem final. Ao dominar o gerenciamento térmico, você reduz os custos gerais de fabricação. Escolher um parceiro de fabricação qualificado simplifica o ciclo de vida do seu hardware e fortalece sua posição em um mercado competitivo.
Principais lições
A escolha do chip inteligente certo equilibra a velocidade de operação e o controle térmico em decodificadores.
A verificação antecipada do projeto com a análise de Design para Fabricação (DFM) reduz os custos totais de fábrica em até 50%.
Os dispositivos físicos de segurança protegem as mídias eletrônicas e atendem às normas de proteção de códigos secretos.
Métodos de construção cuidadosos para a caixa externa protegem os componentes eletrônicos internos contra interferências indesejadas de sinal.
Parceiros fabris qualificados simplificam as cadeias de suprimentos e reduzem os riscos gerais de fabricação.
Visão geral da arquitetura dos decodificadores
É fundamental analisar os projetos estruturais desde o início do planejamento da produção de decodificadores. Os decodificadores modernos são compatíveis com diferentes redes de transmissão. A escolha entre sistemas IP puros, a cabo ou combinados dependerá das necessidades do seu público-alvo.
Comparando arquiteturas de cabo, IPTV e híbridas
Operadoras de rede tradicionais dependem de linhas de distribuição dedicadas. Um receptor IPTV mais antigo lida com fluxos de dados dedicados em redes gerenciadas. No entanto, esses sistemas carecem de integração completa com a transmissão. Em contrapartida, os dispositivos set-top híbridos combinam diferentes redes, como terrestre, a cabo, via satélite e internet, em um único receptor.
Aspecto arquitetônico | Híbrido (Cenário 1) | DOCSIS (Cenário 2) | Fibra (Cenário 3) |
|---|---|---|---|
Portal doméstico (HG) | HG com terminação DOCSIS + STBs IP via MoCA | HG com múltiplos sintonizadores DOCSIS QAM + decodificadores IP via MoCA | ONT + HG com terminação Ethernet + STBs IP via MoCA |
Acesso Condicional (AC) | CableCARD em HG + software CA em IP STB | Software CA em IP STB; CA de rede via Bulk Encryptor | Software CA em IP STB; CA de rede via Bulk Encryptor |
Vantagem Chave | Menor custo inicial; aproveita o Edge QAM existente. | Sem necessidade de recabeamento; aproveita a plataforma de vídeo sob demanda existente. | Sem necessidade de refazer a fiação; custo do HG mais baixo |
Os designs híbridos integram perfeitamente os recursos de vídeo sob demanda e streaming. Eles permitem que as operadoras ofereçam serviços de streaming modernos ao lado de canais mais antigos. Esse método ajuda a conquistar uma fatia maior do mercado. Você pode controlar bem os custos de montagem do hardware escolhendo a configuração de gateway adequada. Sua linha de montagem de equipamentos também permanece flexível para diferentes configurações regionais.
Módulos essenciais do sistema e interfaces de conectividade
As suas escolhas de componentes internos controlam o desempenho real. Você constrói unidades de alto desempenho em torno de hardware de processamento avançado. O design moderno de decodificadores depende de chips integrados de sistema robustos.
Sistema em um chip (SoC) que combina CPU, GPU (como Mali-G31 ou Mali-G57) e controladores de memória como Amlogic S905X5 ou Rockchip RK3566.
Memória do sistema: 1–4 GB de RAM LPDDR4 ou superior; configurações com 2–8 GB de RAM.
Opções de armazenamento: armazenamento flash eMMC de 8 a 64 GB, expansível usando cartões TF ou armazenamento externo.
Interfaces principais: saída HDMI 2.1, Wi-Fi de banda dupla, Gigabit Ethernet e conexões Bluetooth 5.0.
Esses componentes de hardware suportam reprodução de vídeo 4K fluida. Decodificadores avançados processam formatos de arquivo modernos como H.265, VP9 e AV1. Opções de conexão robustas garantem reprodução de streaming estável para os usuários. Layouts físicos adequados facilitam o processo de montagem eletrônica final. Além disso, você evita interferências de sinal durante a montagem final da placa.
Principais considerações no projeto de decodificadores
Um bom planejamento orienta o projeto do decodificador desde o início até a produção final. É preciso equilibrar a alta potência do sistema com as limitações de espaço físico logo no início da criação do hardware.
Seleção de SoC e layout de memória de alta velocidade
A escolha do processador principal define as características do seu sistema. A MediaTek lançou mais de 60 milhões de chipsets em 2023, proporcionando um aumento de 50% na velocidade de renderização em 4K em comparação com os modelos 4K anteriores, além de decodificar os formatos AV1, VP9 e HEVC. Simultaneamente, a Broadcom lançou mais de 70 milhões de chipsets em 2023, com suporte para Wi-Fi 6E e processamento 8K. A sua escolha de processador determina o roteamento dos circuitos e a alocação de memória. É necessário um alto nível de conhecimento em engenharia para criar layouts de placa limpos.
Layouts de memória de alta velocidade exigem atenção cuidadosa aos caminhos de sinal. A topologia fly-by proporciona melhor qualidade de sinal, enquanto a topologia clamshell economiza espaço útil na placa. Direcione todos os sinais de uma determinada via de byte em uma única camada para manter o controle elétrico estável. Ajuste os comprimentos das trilhas dentro das vias de byte para atingir as metas de velocidade exatas. Utilize backdrilling para eliminar vias não utilizadas e evitar reflexão de sinal. Mantenha um espaçamento mínimo de 5H entre pares diferenciais de clock e outras linhas. Mantenha um espaçamento de 3H para linhas de endereço, comando e dados para evitar ruído entre sinais. Executar testes antes do roteamento físico ajuda a calcular a largura da trilha e os efeitos das vias antecipadamente.
A colocação de componentes passivos e vias térmicas diretamente sob chips de alta potência acelera a dissipação de calor dentro de gabinetes pequenos de decodificadores.
Aplicação da Análise DFM para Otimização de PCBs
Os testes iniciais melhoram o posicionamento das peças e o roteamento da linha de produção. Os métodos DFM (Design for Manufacturing) alcançam uma economia média de até 50% no custo total em casos reais da indústria. O uso de regras claras facilita muito a fabricação, a configuração automatizada e os testes.
Técnica | Descrição | Parâmetro ou benefício chave |
|---|---|---|
Posicionamento de componente | Mantenha as folgas entre as peças para evitar o acúmulo de calor e erros de montagem. | 0.25 mm de folga mínima entre os componentes |
Espaçamento de rastreamento | Espaçamento adequado das trilhas para evitar curtos-circuitos e simplificar a corrosão da placa. | Espaçamento entre traços de 0.2 mm (ou 6-8 mils) |
Roteamento atual | Padronize as larguras das trilhas para lidar com as correntes alvo de forma segura. | 6-8 mils para 1A; 20-30 mils para 2-3A |
Geometria de rotação | Use curvas de 45 graus em vez de ângulos de 90 graus. | Elimina armadilhas de ácido durante a fabricação. |
Planejamento de empilhamento | Intercale as camadas de sinal entre planos e utilize a técnica de perfuração reversa. |
Gire todos os componentes na mesma direção em toda a placa para agilizar a montagem em superfície. Mantenha o comprimento das trilhas abaixo de 25 cm (10 polegadas) para sinais rápidos de até 100 MHz. Coloque três marcas de referência na placa para garantir a precisão das ferramentas de montagem. Em um estudo de caso real, girar a placa permitiu que os funcionários testassem os componentes sem a necessidade de equipamentos adicionais. Essa atualização exigiu 30 horas de trabalho em CAD , mas reduziu os custos gerais de produção.
Adicionar opções fáceis de teste e correção resulta em melhor qualidade do produto a longo prazo. O design voltado para testes garante testes estáveis em cada etapa de fabricação, aumentando a verificação de erros. O design voltado para montagem reduz as rotações manuais e evita a inserção incorreta de peças. O design voltado para manutenção diminui a necessidade de reparos e simplifica as correções. O uso de etapas robustas de design de hardware durante o layout inicial gera altos rendimentos de fabricação para o seu projeto de decodificador. Um bom controle térmico mantém os componentes internos resfriados dentro dos pequenos decodificadores. Combinar a fabricação inteligente do decodificador com uma montagem organizada protege seu investimento em hardware durante todo o ciclo de vida do decodificador.
Integração de Sistemas Operacionais e Segurança de Sistemas
Escolher a plataforma de software certa desde o início mantém seus planos de produto no caminho certo. Essa decisão influencia as taxas de licenciamento, as opções de loja de aplicativos e os cronogramas de atualizações futuras.
Selecionando Android TV, Linux ou sistema operacional proprietário
Em 2022, os dispositivos set-top com Linux representaram quase 60% de toda a receita do mercado global . Os provedores de serviços tradicionais preferem softwares Linux personalizados para manter o controle total do sistema. Mesmo assim, os sistemas Android TV estão crescendo rapidamente porque os espectadores querem acesso imediato aos melhores aplicativos de streaming.
Sistema Operacional | Ano | Fatia de mercado |
|---|---|---|
Nível de operadora do Android TV | 2020 | 5% |
Nível de operadora do Android TV | 2026 | 23% |
proprietário baseado em Linux | 2020 | 85% |
proprietário baseado em Linux | 2026 | 48% |
Usar o Android de código aberto reduz os custos de licenciamento do Google , mantendo seu próprio layout personalizado. No entanto, versões não aprovadas perdem o acesso às lojas de aplicativos oficiais e aos direitos de mídia padrão. Optar pelo Android TV licenciado oferece ao seu dispositivo acesso instantâneo a serviços de streaming populares. Mas o Google exige especificações de hardware rígidas e atualizações frequentes do sistema. Enquanto isso, um dispositivo IPTV com Linux restringe o uso de software a um portal bloqueado , um decodificador Android permite atualizações OTA regulares e instalações manuais de aplicativos.
Implementando Raiz de Confiança de Hardware e DRM
A segurança da mídia exige chips de defesa especiais em novos projetos de hardware para decodificadores. Os engenheiros precisam integrar ferramentas de segurança diretamente no processador principal. Essa base segura verifica os códigos de segurança sempre que o aparelho é iniciado. A etapa de inicialização segura bloqueia softwares falsos e impede a adulteração da memória.
A raiz de confiança de hardware em nível de silício protege as chaves de criptografia e garante operações de inicialização seguras para dispositivos de mídia.
As principais redes de vídeo exigem proteção rigorosa dos direitos digitais antes de compartilhar conteúdo em alta definição. Você precisa de zonas de software seguras para manter as chaves de descriptografia privadas em sigilo. Sistemas com Widevine DRM gerenciam faixas de vídeo bloqueadas em áreas separadas do chip. O armazenamento das chaves durante a fabricação da placa mantém os níveis de segurança elevados. Essas barreiras físicas garantem a reprodução segura em todas as redes de streaming pagas.

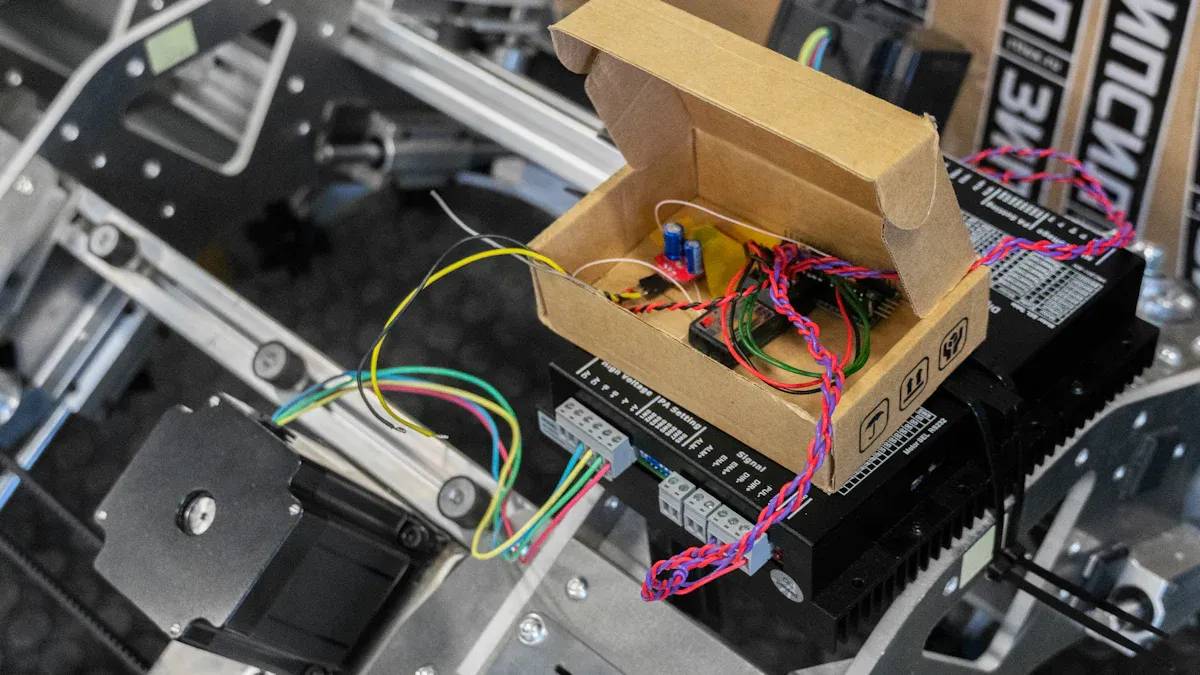

Montagem e integração da caixa eletrônica
Integração de placas de circuito impresso e conjuntos de chicotes de cabos
Sua fábrica depende de um sistema completo de montagem de caixas que garante um fluxo de produção contínuo. Primeiro, escolha uma caixa de plástico ou metal para proteger todos os componentes do decodificador . Funcionários qualificados instalam as placas de circuito impresso na caixa utilizando desenhos aprovados e parafusos firmes. Esse cuidadoso processo de montagem da caixa mantém o sistema funcionando com segurança e sem interrupções.
Em seguida, conecte os fios internos, interruptores e componentes adicionais. É necessário seguir caminhos de fiação claros, adicionar proteção contra sobretensão e testar todas as conexões imediatamente. Após a instalação dos componentes, programe o chip principal com o software de sistema aprovado. Esta etapa requer um controle rigoroso para garantir o uso da versão correta do código. Os funcionários enviam imediatamente as unidades montadas para testes completos de desempenho. Eles realizam testes rápidos de energia e verificam cada porta de acordo com as regras de aprovação. Por fim, adicione etiquetas de produto e números de série antes de embalar as caixas com os cabos de alimentação e manuais.
O processo completo de montagem da caixa segue instruções claras, passo a passo :
Configuração da placa: Fixe firmemente as placas de circuito testadas nos locais principais do chassi.
Configuração da fiação: Una as partes internas com passagens de cabos organizadas e clipes de fixação resistentes.
Integração da carcaça externa: unir as tampas de plástico, os suportes de metal, as vedações de borracha, os blocos de aquecimento e os parafusos.
Atualização de software: Instale os arquivos de sistema certificados no dispositivo antes de iniciar as verificações.
Verificações de qualidade: Testar os sistemas de energia principais e executar verificações padrão de conexão das portas.
Etiquetagem e embalagem das caixas: Coloque etiquetas de rastreamento e embale as unidades em caixas de transporte.
Seguir essa rotina padrão de montagem de caixas reduz erros de fábrica e mantém seus objetivos de projeto no caminho certo. Linhas de montagem focadas mantêm uma produção rápida.
Projeto de invólucro e roteamento preciso de cabos
Um design físico inteligente controla a dissipação de calor interna e elimina ruídos de sinal dentro dos decodificadores. A escolha dos materiais externos deve levar em conta a resistência, a dissipação de calor e a capacidade de bloquear ruídos elétricos.
Os alumínios dos tipos 6061-T6 e 5052-H32 dissipam calor rapidamente a 205 W/m·K , bloqueando ruídos de alta frequência. O aço comum reduz o custo unitário e bloqueia ruídos de baixa frequência, mas dissipa calor de forma ineficiente a 50 W/m·K. Os aços inoxidáveis dos tipos 304 e 316 também dissipam calor de forma ineficiente a 50 W/m·K, com bloqueio de ruído mediano. O alumínio fundido oferece boa dissipação de calor e resiste bem a quedas . O plástico simples oferece gabinetes baratos para uso interno, mas carece de proteção contra ruídos de sinal.
Verificações precisas de dimensões evitam quebras da caixa durante as etapas finais de montagem.
Parâmetro de projeto | Recomendação |
|---|---|
Distância entre a placa de circuito impresso e a parede | Mantenha um espaçamento mínimo de 0.5 mm para evitar interferências na montagem. |
Aberturas de conexão (circulares) | Deixe uma folga de 0.2 a 0.3 mm maior que o diâmetro do conector. |
Aberturas de conexão (retangulares) | Reserve aproximadamente 1 mm de folga em cada lado. |
Encaixes e dobradiças | Deixe uma folga de 0.5 a 1 mm para evitar que a peça fique presa ou solta. |
Engate do parafuso Boss | Projete furos para parafusos de plástico cerca de 0.3 mm menores que o diâmetro do parafuso para um encaixe adequado da rosca. |
Estruturas de Reforço | Utilize nervuras (de 1/2 a 2/3 da espessura da parede) e reforços para reduzir a deformação e distribuir a tensão. |
Realizar testes físicos reais ajuda a verificar os limites de compressão da vedação de borracha e de aperto dos parafusos. O uso de marcadores de ponto fixo mantém as peças alinhadas durante grandes produções em fábrica. Adicione pads condutores e filtros de linha para atender às rigorosas especificações de ruído da norma MIL-STD-461 . Essa blindagem extra mantém os sinais de dados limpos em conexões de plugues complexas. O uso de componentes com temperatura de operação controlada evita a deformação da placa quando as temperaturas internas mudam. Seguir regras claras de montagem garante alta produtividade em fábrica e confiabilidade duradoura dos dispositivos em todos os projetos.
Garantia de Qualidade e Testes de Fim de Linha
Métodos automatizados de teste óptico e em circuito
Você protege a qualidade do produto verificando cada placa de circuito durante a fabricação do decodificador. Ferramentas ópticas automatizadas tiram fotos nítidas dos componentes da placa. Essas câmeras automatizadas detectam peças faltantes, soldas malfeitas e terminais salientes. As verificações ópticas iniciais previnem defeitos de montagem em superfície antes da montagem final do aparelho.
O teste em circuito verifica o fluxo de energia em toda a placa de circuito impresso. Dispositivos de teste especiais pressionam minúsculos pinos de mola contra pontos de teste selecionados.
Contato do pino: As pontas de prova tocam as linhas de trilha designadas na placa.
Verificação de componentes: As máquinas verificam os valores exatos de resistência e capacitância das peças.
Verificação de curto-circuito: ferramentas automatizadas detectam pontes de solda defeituosas entre os terminais da placa.
Essa etapa rápida identifica peças quebradas antes que os operários coloquem as placas nas caixas. A verificação adequada das placas reduz os custos totais de reparo durante grandes produções em fábrica. Etapas de montagem simples mantêm as taxas de erro baixas em linhas de produção complexas.
Triagem de estresse ambiental e testes de conformidade
Os testes de estresse submetem os decodificadores totalmente montados a condições operacionais extremas. Câmaras de temperatura extrema expõem cada decodificador a grandes variações de temperatura. Máquinas de vibração sacodem a carcaça durante as verificações finais de montagem para detectar fios soltos. Esses testes rigorosos revelam problemas ocultos de hardware antes do envio aos compradores.
Os testes finais de conformidade garantem a alta qualidade do produto e o atendimento a padrões legais claros. Os funcionários verificam os níveis de ruído elétrico seguindo normas rigorosas, como a FCC Parte 15 Classe B. Os engenheiros confirmam os baixos níveis de ruído para manter a segurança das ferramentas sem fio próximas.
Testes de estresse rigorosos garantem a qualidade operacional a longo prazo em ambientes de implantação doméstica densamente povoados.
Os testes de fim de linha verificam a reprodução de vídeo, a velocidade das portas e as respostas remotas. Um código automatizado executa tarefas reais de streaming no decodificador finalizado. Você mantém um alto nível de produção na fábrica, protegendo a imagem da sua marca por meio de testes completos em todas as linhas de montagem. Funcionários qualificados finalizam a embalagem das caixas antes do envio dos produtos para compradores em todo o mundo.
Estratégia de fabricação e cadeia de suprimentos de decodificadores
Gerenciar sua cadeia de suprimentos exige um planejamento inteligente em todas as etapas da produção. Você precisa garantir o fornecimento de componentes para manter a produção da fábrica em alta.
Fornecimento chave na mão e gestão do ciclo de vida
Um plano completo "chave na mão" simplifica bastante a fabricação de decodificadores. Seu parceiro de fábrica compra as peças, monta as placas de circuito e gerencia o estoque sob um único contrato. Essa opção vantajosa agiliza o cronograma de lançamento e reduz custos extras de frete. Parceiros "chave na mão" também resolvem rapidamente problemas de falta repentina de peças durante mudanças inesperadas no mercado.
O sucesso duradouro dos decodificadores depende de uma gestão cuidadosa do ciclo de vida do hardware. É preciso lidar com atualizações de design, componentes obsoletos e alterações de placas sem comprometer a produção. Sua equipe entra em contato com os fornecedores antecipadamente para monitorar a disponibilidade dos componentes. Um rastreamento eficiente da cadeia de suprimentos evita paradas dispendiosas na linha de produção.
Selecionando Parceiros Qualificados para Fabricação de Serviços de Manufatura Eletrônica (EMS)
Escolher o parceiro EMS certo protege seus planos de produto como um todo. Você deve avaliar cuidadosamente cada parceiro em potencial antes de assinar qualquer contrato com a fábrica.
Escolha sua estratégia de fornecimento – Decida entre comprar as peças você mesmo ou usar um serviço completo e encontre um parceiro adaptável.
Verifique as habilidades da fábrica – Certifique-se de que o parceiro lide com facilidade com projetos complexos, atualizações de design e solicitações de mudanças repentinas.
Analise a adequação da equipe – Escolha entre um trabalhador comum ou um verdadeiro parceiro estratégico e verifique a sinergia do grupo.
Analise as fábricas em potencial por meio de auditorias detalhadas de suas habilidades reais. Sua equipe precisa confirmar as principais características da fábrica:
Profundidade e ferramentas tecnológicas: Confira o controle total do fornecimento, equipamentos de construção robotizados e suporte técnico inteligente.
Padrões do Sistema de Qualidade: Procure por ISO 9001, ISO 13485, AS9100 e recursos completos de rastreamento de peças.
Capacidade de Crescimento e Fornecimento: Confirmar se a fábrica consegue escalar sem problemas, desde as amostras iniciais até a produção em massa.
Estratégia e Adequação da Equipe: Exigir comunicação clara sobre o projeto e ação rápida em relação às alterações de layout.
Confirme as habilidades diárias da fábrica por meio de visitas às instalações, ligações para clientes e testes. Utilize uma planilha de avaliação básica para equilibrar o custo unitário com a qualidade de fabricação e as habilidades técnicas. Ótimas habilidades técnicas permitem que seu parceiro de EMS aprimore o processo final de montagem da caixa. Métodos seguros de montagem da caixa protegem todos os componentes delicados dentro da caixa final. Boas linhas de montagem de caixas enviam os produtos acabados diretamente para seus clientes.
Para criar decodificadores de alta qualidade, é necessário um equilíbrio claro entre a configuração de hardware, a configuração de software e os testes. Você pode controlar todo esse ciclo usando regras inteligentes de projeto de decodificadores desde o início. Verificar seus planos antecipadamente facilita a montagem da placa, agiliza a configuração dos componentes e economiza dinheiro. Além disso, sua equipe técnica evita erros simples durante o posicionamento de componentes e a passagem de cabos.
Trabalhar com um parceiro EMS especializado torna o processo de montagem de seus decodificadores muito mais eficiente. Uma fábrica confiável controla cada etapa da montagem, garantindo a segurança dos componentes internos sensíveis. É recomendável que você revise seus projetos e etapas de configuração de componentes de montagem em superfície hoje mesmo. Aprimorar sua linha de montagem principal garante uma produção confiável para todos os decodificadores modernos.
Perguntas frequentes
Como as arquiteturas híbridas beneficiam os operadores de sistemas?
Você combina canais de TV clássicos com aplicativos de streaming modernos em um único receptor de mídia. Essa configuração utiliza os cabos de rede existentes e reduz os custos iniciais. Além disso, a montagem da placa permanece flexível para diferentes mercados regionais.
Quais materiais de revestimento oferecem o melhor desempenho térmico?
Os alumínios dos tipos 6061-T6 e 5052-H32 dissipam calor rapidamente a 205 W/m·K, bloqueando ruídos. É possível evitar o acúmulo de calor em decodificadores compactos adicionando vias de dissipação de calor sob os chips principais e deixando espaço suficiente durante a montagem do gabinete.
Por que as equipes de engenharia devem realizar análises de DFM (Design for Manufacturing) logo no início do processo?
As verificações iniciais de DFM (Design for Manufacturing) melhoram o posicionamento das peças e o espaçamento da linha. Você evita o acúmulo de ácido fazendo curvas de 45 graus na linha. Essa etapa reduz os custos médios de produção em até 50%, além de facilitar muito a configuração das peças e a montagem automatizada de decodificadores.
Como a segurança de hardware protege o conteúdo de mídia?
Você insere uma raiz de confiança de hardware diretamente no chip durante a montagem da placa. Esse projeto verifica o código de inicialização e impede a adulteração do software. Áreas de defesa bloqueadas protegem as chaves privadas, atendendo às rigorosas regras de DRM para aplicativos de vídeo pagos no seu receptor IPTV.
O que ocorre durante a integração da caixa eletrônica?
Os operários fixam placas de circuito, operam linhas de montagem de chicotes de cabos e instalam o software do sistema. Ferramentas de fábrica verificam o fluxo de energia antes de testar a reprodução de vídeo. Uma boa montagem da caixa protege as peças delicadas, garantindo um desempenho estável em todos os decodificadores finalizados.
