배터리 관리 시스템은 간접 추정 기법을 사용하여 리튬 이온 배터리의 충전 상태와 건강 상태를 파악합니다. 배터리 내부에는 복잡한 반응이 존재하기 때문에 이러한 정보를 직접 측정할 수 없습니다. 따라서 시스템은 통계적 특징 추출, 쿨롱 계수, 고급 데이터 기반 모델과 같은 방법을 사용합니다. 예를 들어, 전압 및 전류 곡선에서 분산, 평균, 왜도와 같은 통계적 지표를 분석하여 배터리 성능 저하를 모니터링합니다. 머신 러닝 및 관찰자 기반 접근 방식과 같은 간접 추정 방법을 사용하면 SOC 추정을 더욱 정확하고 안전하게 수행할 수 있습니다. 이러한 SOC 추정 방법은 배터리 관리 시스템이 리튬 이온 배터리의 변화를 예측하는 데 도움이 됩니다. 또한 용량 손실, 노화 및 위험을 효과적으로 관리하는 데에도 도움이 됩니다. 정확한 충전 상태 및 건강 상태 추정은 모든 리튬 이온 배터리의 작동 및 수명 연장에 기여합니다.
리튬 이온 배터리 시스템의 정확한 SOC 추정은 과충전, 과열 및 갑작스러운 고장으로부터 배터리를 안전하게 보호합니다. 따라서 최신 배터리 관리 시스템에서는 강력한 SOC 추정 기술이 매우 중요합니다.
통계적 지표 | 기술설명 | 배터리 성능 저하와의 상관 관계 |
|---|---|---|
변화 | 안정적인 전압/전류 변화가 어떻게 되는지 확인합니다. | 분산이 높을수록 내부 저항과 화학 반응이 고르지 않고 전극이 손상됩니다. |
최대 값 | 충전 또는 방전 중 가장 높은 전압/전류 | 숫자가 낮을수록 부하 용량이 적고 과충전이나 과열과 같은 안전 문제가 발생할 가능성이 있습니다. |
최소값 | 충전 또는 방전 중 가장 낮은 전압/전류 | 용량 손실 및 안전 문제를 보여줍니다. |
평균(평균) | 사이클 동안의 평균 전압/전류 | 변화는 전해질 분해와 에너지 출력 감소를 보여줍니다. |
왜도 | 전압/전류가 얼마나 고르지 않게 분포되어 있는가 | SOH 예측을 위한 특징 추출에 사용됨 |
과도한 첨도 | 전압/전류 피크가 얼마나 날카로운가 | 숫자가 높을수록 편극이 더 크고 리튬 삽입 능력이 낮음을 의미합니다. |
주요 요점
배터리 관리 시스템은 충전량이나 배터리 상태를 직접 측정할 수 없습니다. 통계 분석, 쿨롱 계수, 머신러닝과 같은 간접적인 방법을 사용합니다. 이러한 방법은 배터리 충전량과 배터리 상태를 추정하는 데 도움이 됩니다.
충전 상태를 알면 배터리를 안전하게 유지하는 데 도움이 됩니다. 과충전, 과열, 그리고 갑작스러운 문제를 방지할 수 있습니다.
배터리를 점검하는 방법은 다양합니다. 개방 회로 전압, 쿨롱 계수, 칼만 필터링, AI 기반 모델 등이 있습니다. 각 방법에는 장단점이 있습니다. 이러한 방법을 함께 사용하면 더 나은 결과와 더 신뢰할 수 있는 결과를 얻을 수 있습니다.
배터리 상태 추정은 배터리의 수명을 확인합니다. 용량 손실과 내부 저항을 살펴봅니다. 이를 통해 배터리 수명을 추정하고 안전 문제를 방지할 수 있습니다.
하이브리드 방식은 모델 기반 방식과 데이터 기반 방식을 혼합합니다. 이러한 방식은 최상의 결과를 제공하며, 실제 사용 환경에 따라 변화할 수 있습니다. 이를 통해 배터리 수명이 길어지고 성능도 향상됩니다.
배터리 관리 시스템 기본 사항
주요 기능
배터리 관리 시스템은 리튬 이온 배터리에 매우 중요합니다. 리튬 이온 배터리를 안전하게 보호하고 제대로 작동하는 데 도움이 됩니다. 이 시스템은 각 리튬 이온 배터리 셀의 전압, 전류 및 온도를 검사합니다. 또한 모든 리튬 이온 배터리 셀이 균일하게 충전되고 방전되도록 보장합니다. 이를 통해 각 리튬 이온 배터리의 수명이 길어지고 성능이 향상됩니다.
배터리 관리 시스템은 각 리튬 이온 배터리의 충전 상태와 배터리 성능을 모니터링합니다. 이 수치를 활용하여 리튬 이온 배터리에 손상을 줄 수 있는 과충전 및 과방전을 방지합니다.
안전이 최우선입니다. 과열이나 단락과 같은 문제가 발견되면 시스템은 리튬 이온 배터리를 분리합니다. 또한, 백업 셀이나 팩을 사용하여 작동을 유지할 수 있습니다.
통신이 중요합니다. 배터리 관리 시스템은 SPI와 CAN 버스를 사용하여 장치나 차량의 다른 부분으로 데이터를 전송합니다.
중앙집중형이나 분산형 등 여러 유형이 있으므로 배터리 관리 시스템은 다양한 리튬 이온 배터리 설계에 적용될 수 있습니다.
일부 시스템은 원격 모니터링, 수명 주기 예측, 오류 감지와 같은 추가 기능을 갖추고 있습니다. 이러한 시스템은 클라우드 컴퓨팅과 머신러닝을 활용하여 배터리가 더 안전하고 효율적으로 작동하도록 돕습니다.
주요 기능/알고리즘 | 기술설명 |
|---|---|
세포 모니터링 | 각 리튬 이온 배터리 셀의 전압, 전류, 온도를 감시합니다. 문제를 발견하고 안전 조치를 취합니다. 충전 상태와 배터리의 건강 상태를 파악합니다. |
전력 최적화 | 리튬 이온 배터리 셀을 안전하게 보호하기 위해 충전 및 방전을 제어합니다. 다른 시스템과 연동하여 전력을 스마트하게 사용합니다. |
안전 보장 | 열 폭주와 같은 위험을 차단합니다. 예비 전력을 활용하여 감전으로부터 사람들을 안전하게 보호합니다. |
배터리 충전 최적화 | 각 리튬 이온 배터리 셀에 가해지는 부하를 줄이기 위해 충전 방식을 변경했습니다. 오류 코드를 저장하여 나중에 확인할 수 있도록 했습니다. |
셀 밸런싱 알고리즘 | 모든 리튬 이온 배터리 셀의 전압을 동일하게 유지합니다. 능동 또는 수동 밸런싱을 사용하여 배터리의 작동을 개선합니다. |
통신 알고리즘 | 배터리 관리 시스템과 다른 장치 간에 데이터를 전송합니다. 안전하지 않은 조건을 감지하면 충전을 중단합니다. |
팁: 기성 소프트웨어와 하드웨어 도구를 사용하면 엔지니어가 리튬 이온 배터리용 배터리 관리 시스템을 더 빠르게 구축하고 테스트하는 데 도움이 될 수 있습니다.
지원되는 화학 물질
배터리 관리 시스템은 다양한 리튬 이온 배터리 화학 물질과 호환되어야 합니다. NMC, LFP, NCA와 같은 각 화학 물질은 장단점을 가지고 있습니다. 예를 들어, NMC 리튬 이온 배터리는 에너지 밀도가 높고, LFP 리튬 이온 배터리는 수명이 길며 열 처리 능력이 우수합니다. 배터리 관리 시스템은 각 리튬 이온 배터리 화학 물질에 맞춰 작동 방식을 변경합니다.
최근 연구들은 전기 자동차에서 다양한 리튬 이온 배터리 화학 반응이 어떻게 작동하는지 연구합니다. 이러한 연구들은 배터리 관리 시스템이 에너지 밀도, 비용, 사이클 수명의 변화를 처리해야 함을 보여줍니다. 또한 각 리튬 이온 배터리 유형에 대해 열 관리 및 고급 상태 예측이 중요함을 보여줍니다. 머신 러닝 모델은 필터링된 데이터를 사용하여 리튬 이온 배터리의 상태를 예측하는 데 도움을 줄 수 있습니다. 이를 통해 오류를 줄이고 배터리 관리 시스템이 각 리튬 이온 배터리 화학 반응의 노화 과정을 처리하는 데 도움이 됩니다.
유연한 배터리 관리 시스템은 다양한 리튬 이온 배터리 화학 물질과 호환됩니다. 이를 통해 전기 자동차부터 휴대용 전자 기기까지 모든 응용 분야에서 최상의 배터리 성능과 안전성을 확보할 수 있습니다.
리튬 이온 배터리의 충전 상태
리튬 이온 배터리에 있어 충전 상태는 매우 중요합니다. 배터리의 안전성과 작동성을 유지하는 데 도움이 됩니다. 충전 상태가 적절하지 않으면 배터리가 과열되거나 전력이 손실될 수 있습니다. 이로 인해 배터리가 파손되거나 화재와 같은 위험한 문제가 발생할 수 있습니다. 전기차의 경우, 충전 상태를 아는 것은 제동 및 충전에 도움이 됩니다. 또한 배터리 수명을 연장하는 데에도 도움이 됩니다. 연구에 따르면 충전 상태를 정확하게 예측하면 실수를 줄이고 환경 보호에도 도움이 됩니다.
리튬 이온 배터리에서는 충전 상태를 직접 측정할 수 없습니다. 내부의 화학 반응은 눈에 보이지 않고 감지하기 어렵습니다. 센서는 노이즈와 배터리 내부 변화로 인해 오작동할 수 있습니다. 따라서 배터리 관리 시스템은 충전 상태를 추정하기 위해 특별한 방법을 사용합니다. 전압, 전류, 온도를 측정하여 이를 파악합니다. 이러한 방법은 센서 문제와 배터리 노화 문제를 해결하는 데 도움이 됩니다.
OCV 방법
개방 회로 전압 방식은 배터리가 휴지 상태일 때 전압을 확인하여 충전 상태를 추정하는 방식입니다. 각 배터리는 고유한 전압과 충전 상태 링크를 가지고 있습니다. 이 방법은 간단하고 비용이 많이 들지 않습니다. 첫 번째 충전 상태 확인에 효과적이며, 큰 배터리 모델이 필요하지 않습니다.
아래 | 세부 정보 |
|---|---|
과학원리 | 배터리 전압은 휴지 후 측정됩니다. OCV와 충전 상태 연관성은 각 배터리 유형을 테스트하여 확인합니다. |
장점 | 1. 간단한 과정 |
제한 사항 | 1. 긴 휴식 시간이 필요합니다(추울 경우 2시간 이상) |
OCV 방식은 배터리가 작동하는 동안에는 충전 상태를 확인할 수 없습니다. 리튬 이온 배터리는 종종 빠르게 충전량이 변하기 때문에 배터리가 완전히 방전될 때까지 기다리는 것은 효과적이지 않습니다. OCV 곡선이 평탄하면 작은 전압 변화로도 큰 오류가 발생하기 쉽습니다.
쿨롱 카운팅
쿨롱 계수법, 또는 Ah 계수법은 전류의 유입과 유출을 더하여 전하 상태를 추측합니다. 첫 번째 전하 상태 번호에서 시작하여 전류가 흐름에 따라 변경됩니다.
평가 측면 | 세부 정보 |
|---|---|
방법 | 개선된 쿨롱 계산 알고리즘 |
검증 접근 방식 | 충전/방전 곡선의 실제 충전 상태와 비교한 MATLAB 테스트 |
최대 오류(충전 종료) | 3.5 % 정보 |
CC 단계 중 오류 | 이하 2 % |
CV 단계 중 오류 | 이하 1 % |
오류 추세 | 건강검진 전 시간이 지나면서 더 커집니다 |
중요한 요소 | 좋은 첫 번째 충전 상태와 충전 점검으로 실수 감소 |
장점 | 간단한 수학, 충분히 좋은 정확도, 추가 배터리 데이터 필요 없음 |
제약 | 시간이 지남에 따라 실수가 누적되므로 좋은 초기 충전 상태와 건강 상태 수치가 필요합니다. |
쿨롱 계수법은 사용하기 쉽고 추가 배터리 데이터가 필요하지 않습니다. 하지만 시간이 지남에 따라 실수가 누적될 수 있습니다. 전류 또는 초기 충전 상태의 작은 오류는 더 심각해질 수 있습니다. 이 방법은 정기적인 점검이나 다른 도움이 되는 방법과 함께 사용하면 가장 효과적입니다.

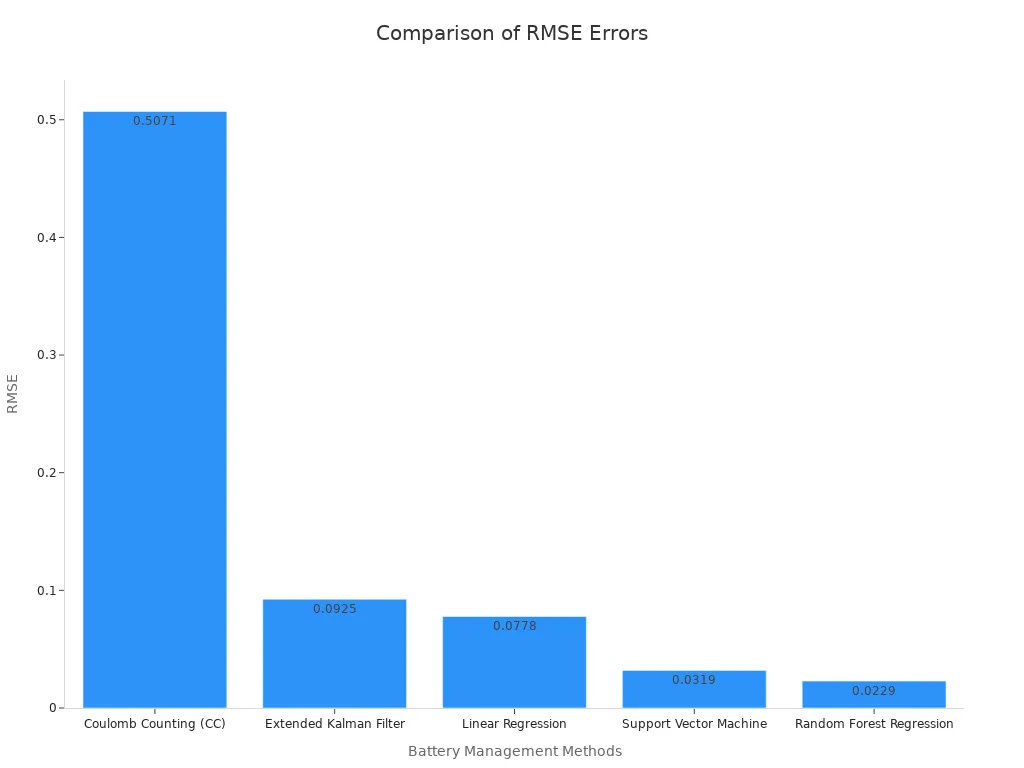

방법 | RMSE | MSE | MAE | 중요한 발견들 |
|---|---|---|---|---|
쿨롱 계수(CC) | 0.5071 | 0.2572 | 0.4571 | 센서 노이즈 및 오류로 인해 실수가 가장 많음; 장기 사용에 적합하지 않음 |
확장 칼만 필터 | 0.0925 | N/A | N/A | 모델 도움으로 정확도 향상; 좋은 배터리 모델이 필요합니다. |
선형 회귀 | 0.0778 | N/A | N/A | EKF보다 우수하지만 충전 상태 변경에는 완벽하지 않음 |
벡터 머신 지원 | 0.0319 | N/A | N/A | 변경 사항을 더 잘 처리합니다. 더 많은 컴퓨터 성능이 필요합니다. |
랜덤 포레스트 회귀 | 0.0229 | 0.0005 | 0.0139 | 최고의 정확도; 노이즈 및 변경 사항에도 잘 작동; 실제 배터리 관리에 적합 |
칼만 필터링
칼만 필터링은 수학적 모델을 사용하여 충전 상태를 추정합니다. 확장 칼만 필터와 무향 칼만 필터가 널리 사용됩니다. 이러한 필터는 실시간 데이터와 배터리 모델 추정치를 혼합하여 새로운 데이터가 입력되면 추정치를 수정합니다.
EKF, UKF, 적응 칼만 필터, 이중 칼만 필터와 같은 칼만 필터링 방법이 많이 사용됩니다.
이러한 필터는 더 나은 결과를 얻기 위해 간단한 배터리 모델과 더 복잡한 배터리 모델을 사용합니다.
테스트 결과, 칼만 필터는 변화, 배터리 메모리, 센서 노이즈를 잘 처리하는 것으로 나타났습니다.
설정을 변경하고 신경망을 사용하면 더욱 좋아집니다.
숫자를 계속해서 업데이트하면 모델 변경과 센서 드리프트로 인한 실수를 수정하는 데 도움이 됩니다.
연구에 따르면 적응형 칼만 필터와 듀얼 칼만 필터가 일반 EKF보다 충전 상태 측정에 더 나은 성능을 보이는 것으로 나타났습니다.
칼만 필터링은 리튬 이온 배터리의 충전 상태를 실시간으로 정확하게 예측합니다. 신중한 설정과 적절한 배터리 모델이 필요합니다. 사용하기 어려울 수 있지만, 상황이 빠르게 변할 때 효과적입니다.
하이브리드 및 AI 방법
하이브리드 및 AI 방식은 모델 기반 방식과 데이터 기반 방식을 혼합하여 충전 상태를 추정합니다. 이러한 방식은 신경망, 서포트 벡터 머신, 랜덤 포레스트 회귀와 같은 머신 러닝을 활용하며, 전압, 전류, 온도 데이터로부터 학습합니다. 하이브리드 방식은 단일 방식으로는 해결할 수 없는 문제를 해결합니다.
아래 | 기술설명 |
|---|---|
방법 | 쿨롱 계산 및 관련성 벡터 머신(movIRVM-Coulomb)을 사용한 하이브리드 충전 상태 추측 |
데이터 세트 | 단일 배터리 셀 데이터, 배터리 팩 테스트 데이터, Advisor 시뮬레이션 데이터 |
상태 | US06, UDDS, NYCC, 1015 구동 사이클을 사용한 테스트; 온도 0°C, 25°C, 45°C; 첫 번째 충전 상태 50%, 80% |
정확도(RMSE) | 많은 테스트와 온도에서 2% 이내 |
개량 | movIRVM만 사용하는 것보다 30% 이상 더 우수합니다. 시간이 지남에 따라 실수가 줄어듭니다. |
주요 제약 조건 해결됨 | 순수 쿨롱 계산에서 발생하는 실수 축적을 수정합니다. |
추가 정보 | 노이즈를 줄이기 위해 이동 평균을 사용합니다. RVM 부분에는 10-30%의 교육 데이터만 필요합니다. |
하이브리드 방식은 데이터와 모델을 섞어서 이상한 배터리 동작을 처리합니다.
데이터 기반 방법에는 신경망, 지원 벡터 머신, 가우시안 과정 회귀, 웨이블릿 신경망, 퍼지 논리 등이 있습니다.
이러한 방법을 사용하면 측정할 수 있는 신호를 통해 충전 상태를 추측할 수 있습니다.
문제로는 배터리 차이, 이상한 사용, 배터리 마모 등이 있습니다.
이제 연구자들은 모델만으로는 모든 문제를 해결할 수 없기 때문에 데이터 기반 방법을 선호합니다.
딥러닝과 실제 자동차 데이터를 활용한 새로운 연구에 따르면, 하이브리드 및 AI 방식은 2% 미만의 오차로 충전 상태를 예측할 수 있습니다. 이러한 방식은 매우 정확하며, 상황이 크게 변하는 상황에서도 효과적으로 작동합니다.
참고: 통계적 방법은 불확실성, 센서 오류 및 무작위 노이즈를 수정하여 충전 상태 추정에 도움이 됩니다. 보정, 회귀 및 테스트를 통해 모든 충전 상태 추정 방법의 신뢰성이 향상됩니다.
건강 상태 추정 방법
배터리의 건강 상태(SOH)는 리튬 이온 배터리의 노화 정도를 알려줍니다. 새 배터리와 현재 배터리를 비교합니다. SOH는 현재 용량을 확인하고 원래 용량과 비교하여 확인할 수 있습니다. 새 배터리의 내부 저항을 비교하여 확인할 수도 있습니다. SOH가 80% 또는 70% 아래로 떨어지면 배터리 수명이 다한 것입니다. SOH는 배터리의 작동, 안전성, 그리고 수명에 영향을 미치기 때문에 중요합니다. SOH가 낮아질수록 배터리의 에너지 저장량이 줄어듭니다. 이는 전기 자동차의 주행 거리가 줄어들고 기기의 작동 시간이 짧아짐을 의미합니다. 배터리가 오래되면 부풀어 오르거나, 누액이 발생하거나, 심지어 화재가 발생할 수도 있습니다. SOH를 정확하게 예측하면 이러한 문제를 예방하고 배터리를 안전하게 보호할 수 있습니다.
아래 | 증거 | 수치 데이터 / 세부 정보 |
|---|---|---|
SOH의 정의 | SOH는 현재 용량과 시동 용량의 비율이고, 새 배터리의 내부 저항을 비교한 것입니다. | SOH 수명 종료 수준은 80% 또는 70%의 용량이 남아 있는 상태입니다. |
수명에 미치는 영향 | SOH는 얼마나 많은 용량이 손실되는지를 보여주는데, 이는 전기 자동차의 주행 거리를 제한합니다. 배터리가 노후화되면 용량이 줄어듭니다. | 10,000km 이상, 800일 이상 사용된 전기 자동차 배터리는 용량이 줄어드는 패턴을 보입니다. |
안전에 미치는 영향 | 노화가 심하면 누수, 팽창, 과열, 화재가 발생할 수 있습니다. | SOH가 낮아지면 안전 위험이 커지므로 SOH를 확인하는 것이 중요합니다. |
데이터 소스 | 데이터는 다양한 주행 및 충전 방식을 갖춘 다양한 전기 자동차에서 수집됩니다. | 이 데이터 세트에는 347대의 전기 자동차와 25개월간의 충전 기록, 그리고 많은 현실 세계의 변화가 담겨 있습니다. |
SOH 추정의 과제 | 실제 세계의 변화, SOC의 실수, 노이즈가 많은 데이터, 샘플 부족 등으로 인해 SOH를 검사하기 어렵습니다. | 배터리가 오래될수록 SOC 실수는 더 커지고, BMS는 용량을 빠르게 업데이트하는 데 어려움을 겪습니다. |
고급 방법 | 머신 러닝과 데이터 기반 방식을 통해 SOH 점검이 더욱 개선되었습니다. | BiGRU, 지원 벡터 회귀, 딥 신경망은 SOH와 SOC를 더욱 정확하게 추측하는 데 도움이 됩니다. |
내부 저항
내부 저항은 리튬 이온 배터리의 SOH(상태 온전)를 확인하는 데 매우 중요합니다. 배터리가 오래될수록 내부 저항은 증가합니다. 이는 배터리 내부 부품이 마모되고 고장 나기 때문입니다. 저항이 두 배로 증가하거나 용량이 70~80%로 떨어지면 배터리 수명이 다한 것입니다. SOH를 확인하는 여러 가지 방법은 내부 저항을 이용하는 것입니다. 저항을 직접 측정하면 좋은 결과를 얻을 수 있지만, 일반적으로 배터리를 휴지 상태로 두어야 하는데, 이는 정상적인 사용 중에는 어렵습니다.
과학자들은 내부 저항을 활용하여 SOH 점검을 개선하는 새로운 방법을 개발했습니다. 예를 들어, 저항 데이터를 사용하여 개방 회로 전압 곡선을 수정합니다. 이는 충전 속도 변화로 인한 오류를 줄이는 데 도움이 됩니다. 이 방법은 어려운 계산 대신 정전류 충전 시간과 같은 방법을 사용합니다. 실제 배터리 데이터를 사용한 테스트 결과, 이 방법을 사용하면 일부 전압 범위에서 평균 절대 오차를 약 1.28%까지 낮출 수 있는 것으로 나타났습니다. 이러한 결과는 내부 저항을 관찰하면 SOH 점검이 더욱 강력하고 정확해진다는 것을 보여줍니다.
임피던스
임피던스 기반 방식은 배터리가 전기에 반응하는 방식을 이용하여 SOH를 확인합니다. 이러한 방식은 종종 전기화학 임피던스 분광법이나 이와 유사한 검사를 사용합니다. 엔지니어는 배터리가 다양한 주파수에서 어떻게 반응하는지 관찰함으로써 노화를 파악하고 SOH를 추측할 수 있습니다. 임피던스 방식은 매우 정확할 수 있으며, 제곱평균제곱근 오차는 SOH 단위의 0.75%에서 1.5% 사이입니다.
방법 유형 | 기술설명 | SOH 예측 정확도(RMS 오차) | 실용적인 고려 사항 |
|---|---|---|---|
직접 EIS 데이터 | 원시 전기화학 임피던스 분광법 데이터를 사용합니다. | 0.75% – 1.5% SOH 단위 | 측정은 빠르지만 세포가 다를 수 있습니다. |
등가 회로 적합 | EIS 데이터를 회로 모델에 일치시킵니다. | 0.75% – 1.5% SOH 단위 | 더 많은 작업과 수학이 필요하지만 불확실성은 적습니다. |
휴식 시간 분포(DRT) | EIS 데이터를 사용하여 상황이 안정되는 데 걸리는 시간을 살펴봅니다. | 0.75% – 1.5% SOH 단위 | 많은 컴퓨터 전력을 소모하지만 유연합니다. |
비선형 주파수 응답 분석(NFRA) | 특수 주파수 데이터를 사용하여 SOH를 확인합니다. | 0.75% – 1.5% SOH 단위 | 완전 방전보다 빠르게 배터리 동작에 대한 좋은 정보를 제공합니다. |
임피던스 기반 방식은 실험실 환경에서는 효과적이며 배터리 노화에 대한 많은 세부 정보를 제공합니다. 하지만 이러한 방식은 실시간 배터리 시스템에서 사용하기 어렵고 까다로울 수 있습니다. 특수 도구와 세심한 설정이 필요한 경우가 많습니다. 새로운 데이터 기반 방식은 머신러닝을 활용하여 하드 모델 없이 배터리 노화를 예측하는 방식으로 대체되고 있습니다.
주기 계산
사이클 카운팅은 리튬 이온 배터리의 SOH를 확인하는 가장 오래된 방법 중 하나입니다. 이 방법은 배터리가 충전되고 사용된 횟수를 계산합니다. 한 번의 사이클을 완료할 때마다 배터리는 조금씩 노화됩니다. 엔지니어는 사이클을 계산함으로써 배터리가 얼마나 소모되었는지를 추측할 수 있습니다.
사이클 카운팅은 쉽고 특별한 도구나 어려운 계산이 필요하지 않습니다. 하지만 각 사이클의 차이를 고려하지 않습니다. 온도, 배터리 사용량, 충전 속도 등은 배터리 노화 속도를 변화시키지만, 사이클 카운팅은 모든 사이클을 동일하게 취급합니다. 이로 인해 배터리 SOH 점검이 정확하지 않을 수 있으며, 특히 배터리가 다양한 종류의 스트레스를 받는 실제 환경에서는 더욱 그렇습니다.
고급 방법
SOH를 확인하는 고급 방법은 머신러닝과 인공지능을 활용하여 방대한 배터리 데이터를 분석합니다. 이러한 방법은 전압, 전류, 온도로부터 학습하여 기존 방식보다 SOH를 더 정확하게 예측합니다. 서포트 벡터 머신, 랜덤 포레스트, 심층 신경망과 같은 머신러닝 모델은 배터리 노화 패턴을 정확하게 찾아낼 수 있습니다.
최근 연구에 따르면 이러한 데이터 기반 방식이 기존의 물리적 모델보다 더 효과적입니다. 예를 들어, 지원 벡터 회귀와 가우시안 프로세스 회귀는 SOH를 추정할 때 평균 제곱근 오차(RMS)를 0.4% 미만으로 줄일 수 있습니다. 피드포워드 신경망과 적응형 뉴로퍼지 추론 시스템 또한 다양한 배터리에서 낮은 오차와 좋은 결과를 보이며 좋은 성능을 보입니다.
머신 러닝 방식에는 세부적인 배터리 모델이 필요하지 않습니다.
클라우드 컴퓨팅을 사용하면 더 큰 모델을 실행할 수 있으므로 배터리 시스템이 작더라도 SOH 점검이 더 좋아집니다.
두 개 이상의 머신 러닝 모델을 사용하면 SOH 점검을 더욱 정확하게 수행할 수 있습니다.
이러한 방법을 사용하면 실제 테스트에서 평균 절대 오차를 3% 이내로, 평균 제곱근 오차를 2% 이내로 줄일 수 있습니다.
하지만 고급 방식은 양질이고 풍부한 훈련 데이터가 필요합니다. 배터리 노후화나 배터리 사용 방식의 큰 변화로 인해 문제가 발생할 수 있습니다. 전기차에서는 배터리 소모보다 충전이 더 규칙적이기 때문에 충전 데이터에서 좋은 기능을 선택하는 것이 중요합니다. 엔지니어는 이러한 방식을 실제로 사용하기 전에 견고하고 안전한지 확인해야 합니다. 사람을 보호하는 배터리 시스템.
참고: 기존의 물리적 모델에서 데이터 기반 방식으로 전환함에 따라 리튬 이온 배터리에 대한 더욱 효과적이고 유연한 SOH 점검이 필요합니다. 머신러닝은 배터리 노화를 조기에 감지하고 문제 징후를 조기에 발견하여 배터리의 성능을 향상시킵니다.
정확도를 위한 방법 결합
하이브리드 접근 방식
배터리 관리 시스템은 충전 상태와 배터리 성능을 확인하는 데 두 가지 이상의 방법을 사용할 때 더욱 효과적으로 작동합니다. 한 가지 방법만으로는 리튬 이온 배터리 시스템의 모든 문제를 해결할 수 없습니다. 하이브리드 방법 모델 기반, 데이터 기반, 그리고 학습 알고리즘의 강점을 결합합니다. 이를 통해 노이즈를 줄이고, 알려지지 않은 정보를 처리하며, 배터리 노후화에 대응하는 데 도움이 됩니다.
최소제곱법, 해바라기 최적화 알고리즘, 흰머리수리 탐색 알고리즘과 같은 여러 최적화 알고리즘은 충전 상태 점검을 개선합니다. 예를 들어, 흰머리수리 탐색 알고리즘의 SOC 최대 오차는 1.06%에 불과했습니다.
개선된 자기 조직화 지도(SM)와 반지도 학습은 최대 오차가 1.25%에 가깝고 RMSE는 0.55%로 매우 낮음을 보여주었습니다. 이러한 결과는 하이브리드 방식이 리튬 이온 배터리에 대한 강력한 SOC 점검을 제공함을 의미합니다.
머신러닝을 활용한 능동 셀 밸런싱을 통해 잔여 유효 수명을 측정하고, 셀 간 차이와 배터리 노화를 파악하는 데 도움이 됩니다. 셀 밸런싱은 더 정확한 충전 상태 데이터를 제공하여 리튬 이온 배터리의 상태를 예측하는 데 도움이 됩니다.
하이브리드 신경망 모델은 온도 변화와 배터리 사용 방식을 이해하는 데 도움이 됩니다. 물리적 균형과 데이터 기반 방법을 혼합하여 배터리 관리 시스템은 리튬 이온 배터리의 수명을 늘리고 성능을 향상시킵니다. 랜덤 포레스트와 같은 다중 모델 융합은 다양한 모델의 장점을 활용하여 배터리 상태 점검을 더욱 강화합니다.
하이브리드 방식은 배터리 관리 시스템이 실제 환경의 변화에 효과적으로 대처할 수 있도록 지원합니다. 이를 통해 전기 자동차 및 기타 용도에서 더욱 안정적으로 사용할 수 있습니다.
응용 프로그램 고려 사항
실제 리튬 이온 배터리 시스템에서 하이브리드 방식을 선택하고 사용하려면 신중한 계획이 필요합니다. 엔지니어는 전기 자동차나 저장 장치처럼 각 용도에 무엇이 필요한지 고려해야 합니다.
데이터 기반 방식은 실시간 센서 데이터를 사용하며, 배터리의 노후화 또는 사용 기간에 따라 데이터를 변경합니다. 이러한 방식은 더욱 정확하고, 다양한 화학 물질과 호환되며, 센서 노이즈를 효과적으로 처리합니다.
하이브리드 프레임워크는 더 나은 랜덤 포레스트 알고리즘, 물리 기반 모델 및 기타 머신 러닝 도구를 혼합합니다. 이러한 균형은 정확성을 제공하고, 빠른 성능을 제공하며, 다양한 리튬 이온 배터리 유형 및 상황에 사용할 수 있습니다.
엔지니어는 양질의 데이터가 많이 필요한지, 적절한 특성(feature)을 선택하는지, 그리고 컴퓨터 비용이 얼마인지 등의 문제를 해결해야 합니다. 특성(feature)을 혼합하고 설정을 조정하면 예측을 개선하고 실시간 변경에 도움이 될 수 있습니다.
셀 전압, 전류, 온도, 사이클 횟수와 같은 풍부한 데이터는 최적의 하이브리드 방식을 선택하는 데 도움이 됩니다. 이러한 방식은 노이즈가 있거나 누락된 데이터를 처리하는 데 도움이 되며, 기본적인 충전 상태나 배터리 성능뿐 아니라 각 사용 사례에 맞는 특별한 결과를 제공합니다. 실제로 하이브리드 방식은 실험실이나 전기 자동차처럼 다양한 조건에서 배터리를 안전하게 작동시키는 현장에서 효과적으로 작동합니다.
팁: 하이브리드 방식을 선택할 때 엔지니어는 배터리 시스템의 목표, 데이터, 그리고 사용 목적에 맞춰 방식을 선택해야 합니다. 이를 통해 리튬 이온 배터리 관리의 신뢰성, 확장성, 그리고 실시간성을 확보할 수 있습니다.
적절한 SOC와 SOH를 아는 것은 리튬 이온 배터리의 성능과 안전성에 매우 중요합니다. 각 방법마다 장점이 있지만, 배터리 관리 시스템에서 여러 방법을 함께 사용하면 리튬 이온 배터리의 수명을 연장하고 성능을 향상시키는 데 가장 좋은 결과를 얻을 수 있습니다. 새로운 연구에 따르면 중요한 데이터를 선별하는 스마트한 방법과 향상된 신경망을 사용하면 오류를 0.16%까지 줄일 수 있다고 합니다. 이는 배터리 수명을 늘리고 안전성을 높이는 데 도움이 됩니다. 각 리튬 이온 배터리에 필요한 사항에 맞는 추정 방법을 선택하는 것이 중요합니다.
FAQ
배터리 관리 시스템의 주요 역할은 무엇입니까?
배터리 관리 시스템은 배터리를 안전하게 보호합니다. 충전 상태와 배터리 성능을 점검하고, 셀의 균형을 맞춰 서로 잘 작동하도록 합니다. 또한, 배터리가 과열되거나 과충전되는 것을 방지하여 배터리 수명을 연장하고 성능을 향상시킵니다.
왜 센서는 충전 상태를 직접 측정할 수 없나요?
센서는 배터리 내부를 볼 수 없습니다. 센서가 볼 수 없는 내부에서는 화학 반응이 일어납니다. 센서는 전압, 전류, 온도만 측정합니다. 시스템은 이러한 수치와 특수 알고리즘을 사용하여 충전 상태를 추정합니다.
온도는 배터리 상태 추정에 어떤 영향을 미치나요?
매우 덥거나 추울 때 배터리 반응은 변합니다. 시스템은 충전 상태나 배터리 성능에 오류가 발생할 수 있습니다. 좋은 배터리 관리 시스템은 이러한 오류를 수정하기 위해 계산 방식을 변경합니다.
어떤 방법이 건강 상태를 가장 정확하게 추정할 수 있나요?
방법 | 정확도 수준 |
|---|---|
머신 러닝 | 매우 높음 |
임피던스 분석 | 높음 |
내부 저항 | 중급 |
주기 계산 | 높음 |
데이터가 좋을 때 머신 러닝은 일반적으로 가장 좋은 결과를 냅니다.
