다층 인쇄 회로 기판 내부는 육안으로 볼 수 없습니다. X선 3D 이미징은 카메라나 현미경으로는 보이지 않는 숨겨진 회로 패턴과 비아를 드러냅니다. 기존의 역설계 방식은 파괴적인 층 분리를 필요로 합니다. 화학 약품으로 층을 녹여내는 과정에서 원본 기판이 영구적으로 사라집니다. 수동 분리는 시간이 오래 걸리고(몇 주 소요) 작업 결과를 검증할 기준이 남지 않습니다.
3D 이미징 X선 단층 촬영은 인쇄 회로 기판(PCB)의 모든 내부 구조를 비파괴적으로 분석할 수 있는 기술입니다. 이 기술은 2000년대 초반의 단순한 2D X선 검사에서 발전하여 2026년에는 정교한 3D CT 스캐닝 시스템이 등장할 것으로 예상됩니다. 원본 기판을 완전히 보존하면서 모든 층을 마이크론 수준의 해상도로 동시에 관찰할 수 있습니다. 기존에 몇 주가 걸리던 분석 작업이 이제는 몇 시간 만에 더욱 정확하게 완료됩니다.
이 가이드는 인쇄 회로 기판 분석에 사용되는 X선 이미징 기술의 작동 원리를 설명합니다. 이 가이드를 통해 기술의 기본 원리, 3D 이미징 프로세스, X선과 기존 분석 방법의 적절한 사용 시점, 장비와 서비스 옵션의 비교 평가, 그리고 전자 프로젝트 비용 계산 방법 등을 배우게 됩니다.
X선 PCB 이미징이란 무엇입니까?
PCB용 X선 기술 이해하기
3D 이미징에서 X선은 인쇄 회로 기판 재료의 밀도에 따라 투과율이 다릅니다. FR-4 기판은 밀도가 낮아 X선이 쉽게 통과합니다. 구리 트레이스는 밀도가 높은 금속이므로 X선을 더 많이 차단합니다. 무연 솔더는 구리보다 X선을 훨씬 더 많이 차단합니다. 이러한 X선 흡수율의 차이로 인해 X선 이미지에 대비가 발생합니다. 밀도가 높은 재료는 더 많은 방사선을 차단하기 때문에 X선 이미지에서 더 어둡게 나타납니다. 구리 트레이스는 밝은 FR-4 배경에서 어둡게 보이고, 솔더 접합부는 매우 어둡게 나타납니다. FR-4 기판과 같이 밀도가 낮은 재료와 공극은 더 밝거나 거의 투명하게 나타납니다. 따라서 회로 기판을 열지 않고도 내부의 구리 트레이스, 비아 연결부, 부품 솔더 접합부를 확인할 수 있습니다.
전통적인 방법이 왜 부족한가
육안 검사로는 PCB 표면층만 확인할 수 있습니다. 다층 기판의 경우 내부 구조는 전혀 볼 수 없습니다. 카메라나 현미경으로는 기판을 투과하여 내부에 숨겨진 회로 패턴이나 비아를 드러낼 수 없기 때문입니다. 파괴적 층 제거 방식은 화학 약품을 사용하여 각 층을 순차적으로 제거합니다. 각 층을 제거하기 전에 사진을 촬영합니다. 이 과정에서 원본 기판이 영구적으로 손상됩니다. 따라서 원본 기판과 결과를 대조하여 검증할 수 없으며, 문서상의 오류는 고스란히 남게 됩니다. 복잡한 기판의 경우 이 과정은 2~4주가 소요됩니다.
멀티미터를 이용한 수동 프로빙은 연결부를 하나씩 추적하는 방식입니다. 수천 개의 연결부가 있는 기판의 경우 이 방식은 극도로 시간이 많이 소요됩니다. 반복적인 작업 중 발생하는 인적 오류로 인해 정확도가 떨어지며, 프로브 팁으로 인해 미세한 회로 패턴이 손상될 위험도 있습니다. 8층 이상 기판의 경우 수동 방식은 몇 주가 걸리는 반면, X선 분석은 몇 시간 만에 완료할 수 있습니다.
X선 분석이 필요한 응용 분야
- 6개 이상의 층으로 구성된 인쇄 회로 기판의 경우, X선 분석을 통해 다층 PCB 역설계가 실용화되었습니다.
- 품질 관리는 제품이 고객에게 도달하기 전에 제조상의 결함을 찾아냅니다.
- 위조품 감별은 의심스러운 기판과 정품 설계도를 비교합니다.
- 고장 분석은 비아 파손, 솔더 접합부 균열 및 층간 박리를 감지합니다.
PCB 분석을 위한 X선 영상 촬영 유형
2D X선 검사(기초 과정)

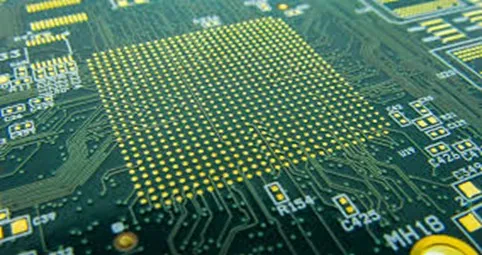

단일 각도 X선 투영법은 PCB의 2차원 그림자 이미지를 생성합니다. 이 방법은 기본적인 비아 검사, 솔더 접합 품질 검사 및 부품 배치 검증에 효과적입니다. BGA 볼이 제대로 연결되었는지 또는 비아가 완전히 형성되었는지 확인할 수 있습니다.
이 기술의 한계점으로는 겹치는 특징을 인식하는 데 어려움이 있다는 점이 있습니다. 여러 레이어가 동일한 2D 이미지에 투영되어 해석이 어려워집니다. 또한 특정 특징이 어느 레이어에 포함되어 있는지에 대한 범위 정보를 얻을 수 없습니다. 이 기술의 최적 활용 사례는 간단한 검사 작업, BGA 솔더 조인트 검사, 신속한 합격/불합격 판정이 필요한 기본적인 품질 관리 등입니다.
3D 영상 촬영 및 CT 스캔(고급)
다양한 각도에서 촬영한 여러 장의 X선 이미지를 재구성하여 완전한 3D 이미징 모델을 생성합니다. 이 모델을 통해 기판을 원하는 깊이에서 디지털 방식으로 단면을 잘라 모든 레이어를 선명하게 확인할 수 있습니다. 완전한 3D(컴퓨터 단층 촬영) 재구성 이미지는 모든 트레이스, 매몰형 및 블라인드형 비아를 포함한 모든 비아, 그리고 부품의 내부 구조를 보여줍니다.
해상도는 1~5미크론까지 낮아 개별 회로 패턴을 선명하게 볼 수 있습니다. 처리 시간은 인쇄 회로 기판 크기와 원하는 해상도에 따라 30분에서 3시간까지 소요됩니다. 산업용 CT 시스템은 장비 가격이 매우 높습니다. 따라서 역설계나 품질 관리 작업을 자주 수행하는 기업에 투자하는 것이 합리적입니다.
라미노그래피(전문 분야)
라미노그래피는 PCB와 같은 평평한 물체에 특화된 기술입니다. 이 기술은 얇은 기판의 경우 기존 CT 촬영보다 효과적입니다. 라미노그래피 시스템은 특정 층 하나에 초점을 맞추고 다른 층은 흐리게 처리합니다. 이를 통해 전체 3D CT 촬영보다 빠른 속도로 결과를 얻을 수 있으며, 층 분리도 더욱 뛰어납니다. 라미노그래피는 기판 전체를 3D로 재구성할 필요 없이 특정 내부 층을 분석할 때 사용됩니다.
| 특색 | 2D 엑스레이 | 3D CT 스캔 | 라미노그래피 |
| 분해능 | 10-20 미크론 | 1-5 미크론 | 5-10 미크론 |
| 속도 | 초 | 30분 – 3시간 | 15 45 분 |
| 비용 | $ 50K ~ $ 150K | 200만 달러-500만 달러 이상 | $ 150K ~ $ 350K |
| 심도 정보 | 아니 | 풀 3D | 레이어별 |
| 지원 기기 | 빠른 품질 관리, BGA | 완전 RE | 특정 레이어 |
PCB 역설계를 위한 3D 이미징 X선 단층 촬영의 작동 방식

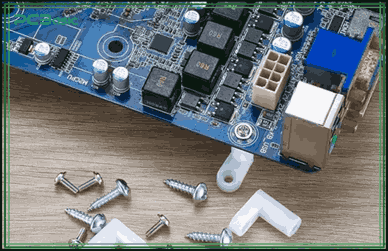

1단계: PCB 준비 및 장착. 정밀 회전 스테이지에 PCB를 고정하여 보호합니다. 별도의 준비 작업은 필요하지 않습니다. 기판을 있는 그대로 스캔하여 완벽한 비파괴 분석을 수행할 수 있습니다. 고정 장치는 X선을 차단하거나 최종 이미지에 왜곡을 일으켜서는 안 됩니다.
2단계: X선 데이터 수집. 기판은 360도 회전하는 동안 X선 발생원과 검출기는 고정된 상태를 유지합니다. 시스템은 회전하는 동안 수백에서 수천 장의 2D X선 투영 이미지를 획득합니다. 일반적인 고해상도 스캔에는 1,000~2,000장의 이미지가 사용됩니다. 전압(50~150kV), 전류 및 노출 시간을 포함한 스캔 매개변수는 PCB 재질에 맞춰 최적화되어 대비를 극대화합니다.
3단계: 3D 재구성. 특수 소프트웨어가 X선 투영 이미지에 단층 재구성 알고리즘을 적용합니다. 이를 통해 픽셀의 3차원 표현인 3D 복셀 데이터셋이 생성됩니다. 결과적으로 PCB 내부 구조의 완전한 디지털 모델을 얻을 수 있습니다. 처리 시간은 기판의 복잡성과 원하는 해상도에 따라 15분에서 2시간까지 소요됩니다.
4단계: 분석 및 레이어 추출. 분석 소프트웨어를 사용하면 기판을 원하는 깊이까지 디지털 방식으로 단면 분석할 수 있습니다. 각 레이어를 2D 이미지로 추출하여 상세한 트레이스 분석을 수행할 수 있습니다. 이 시스템은 비아, 매몰 비아, 블라인드 비아를 자동으로 감지합니다. 3D 시각화를 통해 모든 연결을 정확한 공간적 맥락에서 확인할 수 있습니다.
5단계: 회로도 생성. 3D 데이터를 층별 트레이스 맵으로 변환합니다. 구성 요소 간의 모든 전기적 연결을 매핑합니다. 내부 구조 데이터로부터 완전한 회로도 및 넷리스트 파일을 생성합니다.

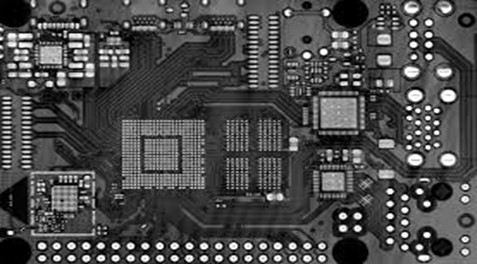

3D 이미징 PCB X선 방식과 기존 층 분리 방식 비교
PCB X선 단층 촬영과 기존 층 제거 방식의 비교는 놀라운 차이를 보여줍니다.
| 요인 | 3D X선 단층 촬영 | 전통적인 레이어 분리 |
| 보드 보존 | 비파괴적, 손상되지 않음 | 원본을 파괴합니다 |
| 소요 시간 | 총 4~8시간 | 2-4주 수동 |
| 정확성 | 95-99% (1-5µm) | 90~95% (인간 오류) |
| 레이어 개수 제한 | 20겹 이상, 제한 없음 | 난이도 10 이상 |
| 보드당 비용 | 500달러~2,000달러 서비스 | 인건비 2,000달러~8,000달러 |
| Repeatability | 완벽합니다 - 다시 스캔할 수 있습니다 | 불가능 - 파괴됨 |
| 분석을 통해 | 훌륭합니다 – 모든 유형 | 매장된 사람에게는 어렵습니다 |
X선 PCB 이미징 응용 분야
리버스 엔지니어링 이 기술은 6층, 8층, 10층, 12층 이상 PCB의 다층 기판 분석에 활용됩니다. 마이크로 비아가 있는 HDI(고밀도 인터커넥트) 보드의 경우, 완벽한 이해를 위해 X선 3D 이미징이 필요합니다. 문서가 부족한 기존 장비도 유지보수가 가능해집니다. 경쟁사 제품 분석은 법적 테두리 안에서 설계 접근 방식을 파악하는 데 도움이 됩니다.
품질 관리 및 검사 기능은 육안으로 연결 상태를 확인할 수 없는 BGA 솔더 접합부 검사를 보호합니다. 비아 형성 검증은 기판 생산 전에 개방형 비아 및 불완전한 도금을 감지합니다. 위조 부품 감지는 불량한 내부 구조를 드러냅니다. 조립 결함 식별은 제조 초기 단계에서 문제를 발견합니다.
고장 분석을 통해 납땜 접합부, 회로 패턴 또는 기판 재료의 균열을 식별할 수 있습니다. 층간 박리 현상을 파악하여 신뢰성 저하의 원인을 설명할 수 있습니다. 열 손상 평가를 통해 과열의 영향을 확인할 수 있습니다. 내부 층에서의 단락 위치 파악이 거의 불가능했던 것에서 훨씬 수월해집니다.
X선 PCB 이미징의 한계 및 과제
기술적 한계로는 부품 내부 다이 구조나 펌웨어 및 소프트웨어 내용을 확인할 수 없는 경우가 있습니다. 해상도 한계로 인해 1미크론 미만의 미세한 특징은 보이지 않을 수 있습니다. 재질상의 어려움으로는 두꺼운 구리층이 아래쪽 특징을 가리는 경우 발생합니다. 밀도가 높은 부품은 최종 이미지에 그림자나 줄무늬 형태의 아티팩트를 생성할 수 있습니다.
운영상의 어려움으로는 차폐실, 안전 프로토콜, 허가 등 방사선 안전 요건을 준수해야 한다는 점이 있습니다. 장비 비용은 자체 설비 구축에 상당한 초기 투자가 필요합니다. 최적의 결과를 얻기 위해서는 운영자 교육에 전문적인 지식이 요구됩니다. 3D CT는 스캔당 수 기가바이트의 데이터를 생성하므로 상당한 저장 용량과 처리 능력이 요구되는 데이터 크기 문제도 발생합니다.
왜 선택 하는가? Wonderful PCB X선 PCB 분석용

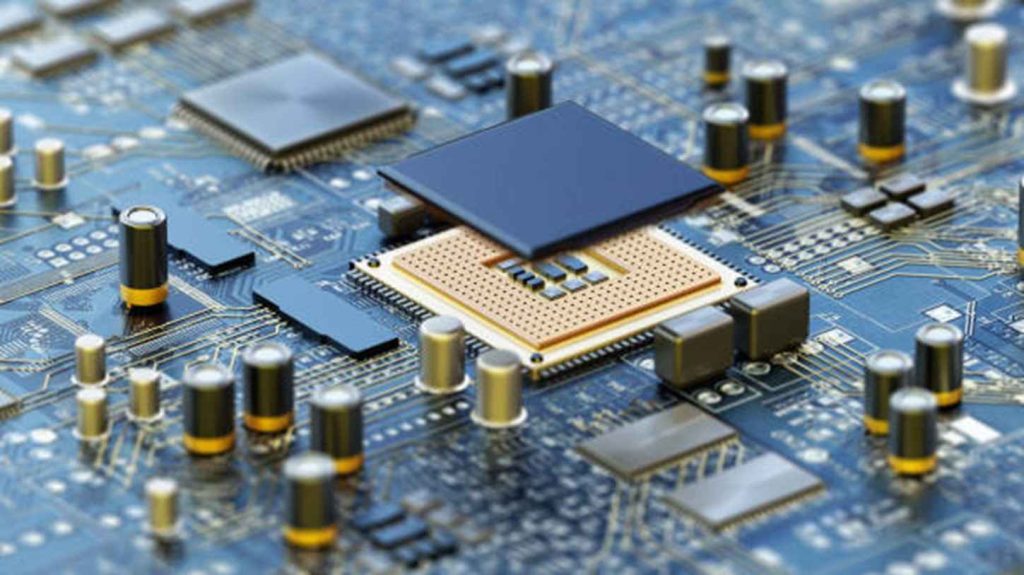

Wonderful PCB 당사는 1~5미크론 해상도의 고해상도 3D CT 스캐너를 사용하여 최대 400mm x 400mm 크기의 20층 이상 기판을 분석할 수 있습니다. 최신 재구성 소프트웨어를 갖춘 사내 2D X선 및 3D CT 장비로 최적의 이미지 품질을 제공합니다. 당사의 종합적인 역설계 서비스는 X선 이미징, 전문 분석 및 회로도 생성을 통합합니다. 표면 검증을 위한 광학 검사와 X선 분석 결과를 검증하기 위한 전기 테스트를 포함합니다.
수년간 PCB 리버스 엔지니어링 수천 개의 다층 기판에 대한 풍부한 경험을 바탕으로, 제공되는 회로도에 대해 98% 이상의 정확도를 보장합니다. 당사의 부가 가치 서비스는 X선 분석부터 재설계, 제조 및 조립을 포함한 완벽한 PCB 복제에 이르기까지 모든 과정을 지원합니다. 신속한 처리 속도로 역설계 프로젝트를 5~10일 내에 완료할 수 있습니다.
자주 묻는 질문
X선 촬영이 PCB 또는 그 구성 요소를 손상시킬 수 있습니까?
아니요, X선 이미징은 완전히 비파괴적인 방법입니다. PCB 검사에 사용되는 X선량은 매우 낮아 기판, 부품 또는 기능에 어떠한 손상도 주지 않습니다. 스캔 후에도 PCB는 이전과 똑같이 작동합니다.
X선 검사와 광학 검사가 모두 필요한 레이어 개수는 몇 개입니까?
2~4층 기판의 경우 광학 검사만으로도 충분한 경우가 많습니다. 6층 이상 기판의 경우 내부 구조를 확인하기 위해 X선 이미징을 강력히 권장합니다. 8층 이상 기판의 경우 정확한 역설계를 위해서는 X선 이미징이 필수적입니다.
3D X선 단층 촬영은 얼마나 걸리나요?
스캔 작업은 기판 크기와 해상도에 따라 30분에서 3시간 정도 소요됩니다. 3D 재구성 작업은 15분에서 2시간이 추가됩니다. 기판 로딩부터 최종 분석까지 전체 과정은 4~8시간이 걸립니다. 전문가 분석을 포함한 최종 결과는 3~7일 내에 제공됩니다.
X선 분석 후에는 어떤 파일 형식을 제공하시나요?
당사는 DICOM 형식의 원시 3D 체적 데이터, TIFF 또는 PNG 파일 형식의 레이어별 2D 이미지, 보기용 STL 형식의 3D 시각화 파일, 추출된 트레이스 맵, 그리고 Eagle, Altium, KiCad를 포함한 고객이 선호하는 CAD 형식의 최종 회로도를 제공합니다.
제 프로젝트에 X선 촬영이 비용 대비 효과가 있을까요?
6층 이상 다층 기판의 경우, X선 PCB 이미징이 효과적입니다. X선 이미징 비용은 1,000~2,000달러이지만, 수작업으로 층 분리하는 데 드는 몇 주간의 인건비(3,000~8,000달러)를 절약할 수 있습니다. 또한, 테스트 및 검증을 위해 원본 기판을 보존할 수 있습니다. 하지만 2~4층 단순 기판의 경우, 광학적 방법이 일반적으로 충분하고 비용 효율적입니다.
맺음말
3D X선 단층 촬영 다층 PCB 역설계에 혁명을 일으키는 기술입니다. 이 기술을 통해 비파괴 분석이 가능해져 기존 방식처럼 몇 주가 아닌 몇 시간 만에 분석을 완료할 수 있습니다. 원본 기판을 보존하면서 마이크론 수준의 해상도로 95~99%의 정확도를 달성할 수 있습니다. X선 이미징은 6층 이상 기판, HDI 설계, 품질 관리 및 고장 분석에 필수적입니다. 기존 층 분리 방식에 비해 시간과 비용을 절감할 수 있어 비용 효율성이 뛰어납니다. 장비 접근성 향상과 해상도 개선으로 기술은 지속적으로 발전하고 있습니다. 다층 PCB 역설계 분야에서 X선 단층 촬영은 현대적인 표준 접근 방식입니다.
다층 PCB에 대한 X선 분석이 필요하신가요? Wonderful PCB 고해상도 3D CT 스캔 및 전문 분석 서비스를 제공합니다. 98% 이상의 정확도로 비파괴 역설계를 실현해 드립니다. 무료 상담 및 견적을 받아보세요.
