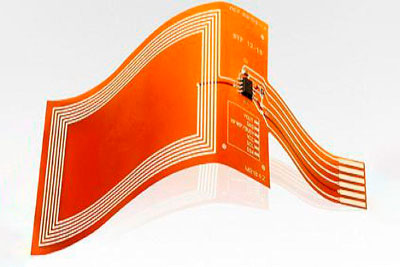

フレキシブル回路（一般的にフレックス回路またはフレキシブルプリント基板（FPC）と呼ばれる）は、エレクトロニクスの世界で不可欠な部品です。薄い絶縁ポリマーフィルムと導電パターンで構成され、保護のためにコーティングされていることがよくあります。1950年代に登場して以来、フレックス回路は高度な電子製品に不可欠な相互接続技術へと進化してきました。従来のリジッドPCBとは異なり、フレキシブルPCBは曲げられるように設計されており、性能を最適化するには特別な設計ルール（Hemeixinチームが「フレックス化」と呼ぶ）が必要です。
フレキシブルPCBは、通常、ポリイミド基材、接着層、銅配線から構成され、軽量で組立効率に優れた利点を備えています。そのため、リジッドPCBに比べてコストは高くなりますが、様々な用途に適しています。その汎用性により、様々な条件に耐えることができ、民生用電子機器、自動車、医療機器などの業界のニーズに対応しています。小型化・統合化された電子ソリューションの需要が高まる中、フレキシブルPCBは、その独自の特性と機能性からますます注目を集めています。
フレキシブルPCBの基本タイプ
フレキシブルプリント基板（FPC）は、電子機器のように回路を巻き付けたり、狭いスペースに収めたりする必要がある用途に不可欠です。これらの回路は、特定の機械的、熱的、化学的要件に基づいてカスタマイズできます。フレキシブルPCBの主な種類は次のとおりです。
- 片面フレキシブルPCB
- 片面フレックス回路は、誘電体基板の片面に単層の導電性トレースを配置した構造で、シンプルなアプリケーションに最適です。主なコンポーネントは以下のとおりです。
- 誘電体基板フィルム： 通常は、高い引張強度と耐熱性を備えたポリイミド (PI) で作られています。
- 電気導体: 回路の経路を形成する銅のトレース。
- 保護仕上げ: 導体を保護するカバーレイまたはカバーコート。
- 接着剤： 多くの場合、さまざまなコンポーネントを接着するために使用されるポリエチレンまたはエポキシ樹脂。
- 片面フレックス回路は、誘電体基板の片面に単層の導電性トレースを配置した構造で、シンプルなアプリケーションに最適です。主なコンポーネントは以下のとおりです。
- 両面フレキシブルPCB
- これらの回路は基板の両面に導電性のトレースを備えており、より複雑な設計と高機能化を可能にします。製造プロセスは片面PCBと似ていますが、両面を接続するための追加工程があり、電気接続にはメッキスルーホール（PTH）が使用されることが多いです。
- 多層フレキシブルPCB
- 多層FPCは、誘電体によって分離された複数の導電層を内蔵しており、非常に複雑な用途に適しています。製造技術は両面FPCと似ていますが、層間の接続を確立するためにPTH（導電層）を慎重に取り扱う必要があります。この構造により、複数の機能をコンパクトなフォームファクタに統合することが可能になります。また、接着層は湿気や汚染物質に対する保護機能も備えています。
フレキシブルPCBスタックアップ
フレキシブルPCBに使用される材料
フレキシブルプリント回路（FPC）のユニークな機能は、特殊な材料と製造方法に由来しています。これらの材料を理解することは、電子機器において求められる性能と信頼性を実現する上で不可欠です。フレキシブルPCBを構成する主要部品の概要は以下のとおりです。
1. 誘電体フレキシブル基板
誘電体基板は、導電性トレースの基礎層として機能します。適切な基板材料を選択することが重要であり、一般的な選択肢として以下が挙げられます。
- ポリイミド（カプトン）： 高温定格と優れた耐薬品性により、最も人気のある選択肢です。
- ポリエステル（PET）： 中程度に高い温度定格を備えたコスト効率の高い代替品です。
- ポリアミド： 低温でも柔軟性を維持します。
- フッ素ポリマー（PTFE）： 優れた耐薬品性があることで知られていますが、コストが高くなります。
- 液晶ポリマー (LCP): 信号損失が少ない高周波アプリケーションに最適です。
これらのうち、ポリイミドは耐久性、熱特性、コスト効率に優れているため、最も広く使用されています。
2. 銅箔
極薄圧延軟銅箔を誘電体基板に積層します。標準的な厚さは12μm～35μm（0.5オンス～1オンス）ですが、通電要件に応じてより薄いオプションを選択することで、柔軟性が向上します。
3. 導体
銅箔上にリソグラフィープロセスを用いて導電パスまたはトレースが形成されます。導体の製造には、一般的にサブトラクティブ法が用いられます。
4. カバーレイ
絶縁と保護のため、導体層の上に薄く柔軟な誘電体カバーレイが積層されています。カバーレイの厚さは通常25～50μmで、カプトンやポリエステルなどの材料が一般的に使用されます。
5. 接着剤
基板と銅箔およびカバーレイを接着するために、アクリル系またはエポキシ系の接着フィルムが用いられます。これらの接着剤は、回路の柔軟性を維持しながら強力な接着力を発揮します。
6. 補強材
多層構造では、熱応力によるしわや座屈を最小限に抑えるために、追加の誘電体補強層が組み込まれることがあります。
7. 仕上げとコーティング
導体パターンを絶縁し、酸化を防ぐために、はんだマスクが塗布されます。また、熱風はんだレベリング（HASL）などの様々な表面処理を施すことで、性能を向上させることもできます。
フレキシブルPCBのメリットとデメリット
フレキシブルプリント回路（FPC）は、様々な利点といくつかの欠点を備えており、エレクトロニクス業界の様々な用途に適しています。これらの長所と短所を理解することは、情報に基づいた設計上の選択を行うために不可欠です。
フレキシブルPCBの利点
- 薄くて軽量:
- FPCの厚さは通常12μmから180μmの範囲で、非常に軽量な回路を実現します。この特性は、携帯機器など、スペースと重量が重要となる用途にとって非常に重要です。
- 曲げ半径：
- フレックス PCB は、狭い半径（厚さの 3 倍まで）に曲げることができ、厚さの最大 10 倍までの動的曲げに耐えることができるため、設計の柔軟性が向上します。
- 熱抵抗：
- 最高 400°C の温度に耐えられるポリイミド基板により、フレキシブル PCB はリフローはんだ付けプロセスに耐えることができ、高温アプリケーションに適しています。
- 耐薬品性：
- FPC に使用される基板は、一般的な化学物質に対する優れた耐性を備えており、組み立て時および動作時の耐久性を向上させます。
- 高周波性能:
- 短い信号経路と薄い誘電体層により、特に LCP (液晶ポリマー) などの基板を使用する場合に、高周波数で優れたパフォーマンスが得られます。
- 配線コストの削減:
- FPCは従来の配線方法に代わるもので、組み立てコストを最大70%削減します。これにより、配線における人為的ミスも最小限に抑えられます。
- 設計の柔軟性:
- フレキシブル PCB は、片面、両面、多層オプションなど、さまざまな構成で設計でき、複雑な電子システムに対応します。
- 耐久性と信頼性:
- 継続的な機械的ストレスと振動に耐えられるように構築されているため、自動車用途などの厳しい環境でも高い信頼性を発揮します。
- 改善された空気の流れと熱管理：
- FPC の合理化された設計により、放熱性が高まり、空気の流れが改善され、温度が低く維持されます。
フレキシブルPCBの欠点
- 初期費用が高い:
- フレキシブルPCBの設計・試作コストは、従来のリジッドPCBに比べて大幅に高くなる可能性があります。そのため、少量生産には適していません。
- 修理・改造の難しさ:
- フレキシブル PCB の再作業が必要な場合、保護層を除去し、修復を実行し、回路の整合性を回復することが困難になる可能性があります。
- 取り扱い感度:
- フレキシブルPCBは非常に繊細なため、組み立て時に不適切な取り扱いをすると損傷につながる可能性があります。権限のない者による不適切な取り扱いがないよう、細心の注意を払う必要があります。
- 限られた可用性：
- すべてのメーカーがフレキシブル PCB を生産できるわけではないため、調達の選択肢が制限される可能性があります。
フレキシブルPCBの用途
フレキシブルプリント回路（FPC）は、日用品から高度な航空宇宙部品まで、幅広い技術に不可欠な要素です。その柔軟性と軽量性により、様々な業界の様々な用途に最適です。フレキシブルPCBが一般的に使用されている主な分野は以下のとおりです。
1. コミュニケーション
FPCは通信機器において極めて重要であり、スマートフォン、タブレット、ネットワーク機器などのデバイスにおいて信頼性の高い接続を実現します。コンパクトな設計により、効率的な信号伝送と干渉の最小化を実現します。
2. 家電
フレキシブル回路は、カメラ、電卓、携帯ゲーム機など、民生用電子機器に広く使用されています。小型で複雑な設計にも組み込めるため、メーカーはより薄型で高機能な製品を開発することが可能です。
3. 自動車
自動車業界では、フレキシブル PCB は次のようなさまざまな用途に使用されています。
- エアバッグシステム: 衝突時に迅速な展開を保証します。
- エンジン制御: さまざまなエンジン機能を効率的に管理します。
- アンチロックブレーキ: 車両の安全性と性能を向上します。
- GPS システム: ナビゲーションおよび位置情報サービスを提供します。
振動に対する耐性と過酷な環境での動作能力により、自動車用途に特に適しています。
4. 医療
フレキシブルPCBは、心電図モニター、ペースメーカー、補聴器などの医療機器に不可欠な材料です。軽量設計と柔軟性により、複雑な構成を可能にし、機器の性能と患者の快適性を向上させます。
5. 産業用
産業用途では、フレキシブル回路はモーションシステムやオートメーション機器に使用されています。その耐久性と環境耐性により、厳しい環境下でも信頼性の高い動作が保証されます。
6. 航空宇宙産業
FPCは、信頼性と性能が極めて重要な航空電子機器や衛星システムにおいて重要な役割を果たします。軽量であることからシステム全体の重量を軽減し、燃費と性能の向上に貢献します。
7. ミリタリーコレクション
フレキシブル回路は、通信機器やナビゲーションシステムなど、様々な軍事用途に使用されています。過酷な環境下でも優れた堅牢性と信頼性を発揮するため、防衛技術に最適です。
8. 輸送手段
輸送システムでは、フレキシブル PCB は振動や動きに対する耐性が強化されているため利用されており、電車、航空機、その他の車両に適しています。
一般的なアプリケーション
フレキシブル PCB の最も注目すべき用途には次のようなものがあります。
- バッテリーパック
- バーコード機器
- プリンター
- カメラ
- 携帯電話
- 燃料ポンプ
- モーションシステム
- 衛星
フレキシブルプリント基板（FPC）の汎用性と性能は、精度と信頼性が最も重要となる高サイクル屈曲用途への適用を可能にします。技術の進化に伴い、フレキシブルPCBの需要は増加し、エレクトロニクスの未来におけるその役割はさらに強化されると予想されます。
