MOSFETの種類によって、動作原理や用途が大きく異なります。エンハンスメントモードMOSFETは、様々な種類のMOSFETの中で最も一般的です。電気自動車、家庭用機器、工場などで使用され、パワーMOSFET市場の85%以上を占めています。デプレッションモードMOSFETはそれほど多く使用されていません。デプレッションモードMOSFETは、電圧制御やRFアンプなどの特殊な用途に適しています。MOSFETを選ぶ際には、プロジェクトに適した機能を選ぶ必要があります。エネルギー管理や電気自動車向けのMOSFETは、世界市場において急速に成長しています。
多くの企業は、コストを節約し、業務を効率化するために MOSFET テクノロジーを望んでいます。
MOSFETの種類
MOSFETには4つの主要なグループがあり、それぞれ独自の動作をします。これらは以下の用途に使用されます。 スイッチのさまざまな役割 そして電源回路。選ぶ前に、それぞれのタイプがどのように動作するかを知っておく必要があります。
拡張モード
現代の電子機器のほとんどはエンハンスメントモードMOSFETを使用しています。これらのMOSFETは、ゲートに電圧がかかっていないときはオフです。オンにするには、一定レベル以上の電圧を加える必要があります。そのため、デジタル回路やスイッチに簡単に使用できます。
ヒント: エンハンスメントモードMOSFETは、 信号のスイッチングと増幅 コンピューター、自動車、家電製品などに使用されています。
エンハンスメント モード MOSFET とデプレッション モード MOSFET の違いを示す表を以下に示します。
機能 | エンハンスメントモードMOSFET | デプレッションモードMOSFET |
|---|---|---|
デフォルト状態 | ゲート・ソース間電圧がゼロのときにオフ | ゲート・ソース電圧ゼロでオン |
しきい電圧 | 正の閾値電圧 | 負の閾値電圧 |
一般的な使用法 | 集積回路では一般的 | 論理回路の負荷抵抗器として使用 |
エンハンスメントモードMOSFETは動作するために正のゲート電圧を必要とします。これは、スイッチのように動作し、オンにするまでオフの状態を保ちます。
枯渇モード
デプレッションモードMOSFETは、特殊なアナログ回路に用いられます。これらのMOSFETは、ゲートに電圧を加えなくても動作します。負電圧を加えることでオフにすることができます。デプレッションモードMOSFETは、安定した電流源や電圧制御に役立ちます。
以下は、アナログ回路におけるデプレッション モード MOSFET の主な利点を説明する表です。
利点 | 詳細説明 |
|---|---|
内蔵チャンネル | デプレッション モード MOSFET には、ソースとドレインの間にチャネルが組み込まれています。 |
デュアルモード操作 | エンハンスメント モードとデプレッション モードの両方で動作できるため、より多くの設計オプションが得られます。 |
ゼロゲート電圧動作 | ゲート電圧ゼロで動作するため、ゲート駆動回路を常時必要としません。 |
安定した電流源に最適 | 安定した電流源を作ることができ、回路の動作が向上します。 |
ゲート信号なしで動作する部品が必要な場合は、デプレッションモードMOSFETを使用します。これらのMOSFETは、安定した電流または電圧を必要とするアナログ回路の構築に役立ちます。
Nチャンネル
NチャネルMOSFETは、ほとんどの電源回路で使用されています。これらのMOSFETは電子を用いて電荷を運びます。電子は正孔よりも速く移動します。つまり、NチャネルMOSFETは抵抗が低く、動作が優れています。発熱が少なく、動作速度も速くなります。
N チャネル MOSFET は、高速移動する電子を使用してデバイスの効率を高めます。
n チャネル MOSFET を使用すると伝導性が向上し、損失が少なくなります。
N チャネル MOSFET は、高電流および高周波回路に適しています。
NチャネルMOSFETは、電子が正孔よりも速く移動するため、PチャネルMOSFETよりも効率が高くなります。同じ負荷条件では、NチャネルMOSFETの方が発熱が少なく、抵抗も低くなります。
Pチャネル
PチャネルMOSFETは、回路のハイサイド側の電力制御に使用されます。これらのMOSFETは正孔を用いて電荷を運びます。正孔の移動速度は電子よりも遅いため、PチャネルMOSFETは抵抗が高く、スイッチング時に電力損失が大きくなります。PチャネルMOSFETは、バッテリーデバイスや電源管理システムに使用されています。
p チャネル MOSFET は、DC 回路のハイサイド スイッチとして使用されます。
P チャネル MOSFET は、バッテリーの逆接続に対する保護に役立ちます。
p チャネル MOSFET は、スイッチング コンバータ、モーター制御、LED スイッチング、負荷切断スイッチなどで使用されます。
PチャネルMOSFETは電力の流れを制御し、回路を保護します。電源のプラス側を切り替える必要がある場合に使用します。
注：NチャネルMOSFETは高速・大電流用途に適しています。PチャネルMOSFETはハイサイドスイッチングと保護に最適です。
プロジェクトに適したMOSFETを選ぶ必要があります。エンハンスメントモードMOSFETは、ほとんどのデジタルおよびスイッチング用途に適しています。デプレッションモードMOSFETは、アナログ回路や特殊回路に適しています。NチャネルMOSFETは速度と効率を向上させます。PチャネルMOSFETは、電力フローの制御と保護に役立ちます。
MOSFETの構造
基本デザイン
MOSFETは 4つの主要部分ソースとドレインには特殊な半導体材料が使用されています。ゲートはボディの上にありますが、接触していません。薄い二酸化シリコン層がゲートとボディを隔てています。ボディは軽くドーピングされており、電流のチャネルを形成します。
ゲートはソースとドレイン間の電気の流れを制御します。ゲートに電圧を加えることで、酸化膜によって電界を発生させることができます。MOSFETをオンにすると、ボディにチャネルが形成されます。この設計により、MOSFETのオン/オフを高速に切り替えることができます。
ヒント：ゲート酸化膜の厚さは、MOSFETの動作性能に影響します。酸化膜が薄いとMOSFETの動作性能は向上しますが、破損しやすくなります。一方、酸化膜が厚いとMOSFETの強度は向上しますが、オンにするために必要な電圧は高くなります。
ゲート酸化膜の厚さが MOSFET の性能と信頼性にどのように影響するかを示す表を以下に示します。
側面 | より厚いゲート酸化膜 | より薄いゲート酸化膜 |
|---|---|---|
信頼性の向上 | MOSFETをより強く、より安全にします | 問題を引き起こしやすく、壊れやすい |
しきい電圧 | オンにするにはもっと電圧が必要 | 起動に必要な電圧が低い |
チャネルコンダクタンス | チャネルを弱める | チャンネルを強化する |
キャパシタンス | 静電容量が低い | 容量が大きく、動作が変わります |
動作原理
MOSFETはゲート電圧を変化させることで制御します。MOSFETは主に2つの方法で動作します。
カットオフ領域では、ゲート-ソース間電圧が低すぎます。MOSFETはオフ状態のままで、電流は流れません。
飽和領域では、ゲート-ソース間電圧が十分に高くなります。MOSFETがオンになり、大量の電流が流れます。
ゲート・ソース間電圧は、MOSFETのオン/オフを決定します。NチャネルMOSFETの場合はゲートに正電圧を印加します。PチャネルMOSFETの場合は負電圧を印加します。ゲートがチャネルに接触しないため、MOSFETを素早くスイッチングできます。
注：MOSFETのスイッチングにより、ドレインとソース間の抵抗が変化します。MOSFETがオンのときは抵抗が非常に低く、オフのときは抵抗が非常に高くなります。そのため、MOSFETはスイッチングや電力制御に適しています。
我が国 多くの回路でMOSFETを使用する 制御が容易でスイッチングが速いためです。設計と動作原理を理解することで、プロジェクトに最適なMOSFETを選定できます。
電気的特性
しきい電圧
知っておくべき重要なこと しきい電圧閾値電圧とは、MOSFETをオンにするゲート電圧です。電圧が低すぎると、MOSFETはオフのままになります。閾値電圧は、MOSFETがいつ動作を開始するかを決定するために使用します。ほとんどのエンハンスメントモードMOSFETは、ゲートに正電圧が必要です。デプレッションモードMOSFETは、ゼロ電圧または負電圧で動作します。MOSFETを使用する前に、必ずデータシートで閾値電圧を確認してください。
オン抵抗
オン抵抗はMOSFETの動作を左右します。MOSFETをオンにすると、電流はドレインからソースへと移動します。この経路の抵抗をオン抵抗と呼びます。オン抵抗が低いほど、電力損失が少なくなり、結果が向上します。高電力を必要とする作業では、オン抵抗が低いことが求められます。
オン抵抗が低いとエネルギーを節約でき、MOSFET の温度を低く保つことができます。
オン抵抗がなぜ重要であるかを説明する表を以下に示します。
キーポイント | 詳細説明 |
|---|---|
オン抵抗 | オン抵抗が低いため、MOSFET での電力損失が低減します。 |
効率化 | 損失が少ないということは、全体的な効率が向上することを意味します。 |
オン抵抗 (Rds(on)) は、高出力 MOSFET の使用に重要です。
オン抵抗が低いということは、電力損失が少ないことを意味します。
より良い効率 オン抵抗が低いことから生まれます。
新しいテクノロジーによりデバイスの機能が向上します。
オン状態抵抗が低いため、効率が向上します。
負荷が異なると、切り替える方が効果的です。
スイッチング速度
スイッチング速度は、MOSFETのオン/オフの速度を表します。急速に変化する回路には、高いスイッチング速度が必要です。高速スイッチングは、電源、コンバータ、モーター制御に役立ちます。
デバイスの種類 | ターンオン時間（ns） | ターンオフ時間（ns） | 実用的なスイッチング周波数範囲 |
|---|---|---|---|
モスフェット | 〜44 | 〜48 | 数百kHz |
IGBT | 〜34 | 〜250 | 数十kHz |
MOSFETはIGBTよりもスイッチング速度が速いです。MOSFETは高周波スイッチングに使用されます。スイッチング速度が速いほど発熱が少なく、効率が向上します。
ヒント: スイッチング速度が速いため、高速に動作し、迅速に応答する回路を構築できます。
パワーハンドリング
パワーハンドリングとは、MOSFETがどれだけの電圧と電流に耐えられるかを示すものです。電力ニーズに合ったMOSFETを選ぶ必要があります。多くのNチャネルおよびPチャネルMOSFETは最大1700Vまで対応可能です。MDmeshやSTMESHなどの最新技術により、MOSFETは過酷な環境でも高い性能を発揮します。これらのMOSFETは、自動車、工場、エネルギーシステムなどで使用されています。高いパワーハンドリング性能により、堅牢で信頼性の高いデバイスが求められる用途でMOSFETを活用できます。
n チャネルおよび p チャネル MOSFET のブレークダウン電圧は最大 1700 V に達します。
高度なテクノロジーにより、MOSFET はより多くの電力を処理できるようになります。
これらの MOSFET は、工場や自動車での高効率作業向けに作られています。
比較表
主な違い
各タイプのMOSFETの特徴を理解することが重要です。最も大きな違いは、動作原理と使用場所にあります。エンハンスメントモードMOSFETは、ゲートに電圧を加えるまでオンになりません。デプレッションモードMOSFETは既にオンになっているため、オフにするには負のゲート電圧が必要です。NチャネルMOSFETは電子を使用します。電子は高速で移動し、高電力および高周波のスイッチングに役立ちます。PチャネルMOSFETは正孔を使用します。正孔は低速で移動するため、高出力システムにおけるハイサイドスイッチングに最適です。
主な MOSFET タイプの比較を確認するのに役立つ表を以下に示します。
特性 | エンハンスメントモードMOSFET | デプレッションモードMOSFET | NチャネルMOSFET | PチャネルMOSFET |
|---|---|---|---|---|
デフォルト状態 | 通常オフ | 通常オン | オフ（VGSゼロ時） | オフ（VGSゼロ時） |
しきい電圧 | 2～4 V（電源）、0.7～1.5 V（ロジック） | -1 V〜-5 V | ポジティブ | 負 |
オン抵抗 | < 2 mΩ（現代） | 〜1Ω | ロー | より高い |
リーク電流 | pAからµA | VGS = 0で強力に伝導する | 非常に低い | ロー |
キャリアタイプ | 無し | 無し | 電子 | 穴 |
用途 | フェイルセーフ、高出力スイッチング | アナログ、電圧制御 | 高出力、高速スイッチング | ハイサイド保護 |
ヒント：高出力の作業にはNチャネルMOSFETの方が適しています。電子は正孔よりも速く移動するため、効率が向上します。
長所と短所
強力な電源回路用のMOSFETを選択するときは、 良い面と悪い面エンハンスメントモードMOSFETは信頼性が高く、コストが低く、電力損失も少ないです。デプレッションモードMOSFETはアナログ回路に適していますが、設計がより複雑になります。NチャネルMOSFETはスイッチング速度が速く、高電力にも耐えられます。PチャネルMOSFETはハイサイドスイッチングに適していますが、抵抗が大きくなります。
各 MOSFET タイプの長所と短所を示す表を以下に示します。
タイプ | メリット | デメリット |
|---|---|---|
エンハンスメントモードMOSFET | 信頼性、低コスト、低電力損失、シンプルな設計 | アナログでは柔軟性が低く、ゲート電圧が必要 |
デプレッションモードMOSFET | ゲート電圧ゼロで動作し、アナログに最適 | コストが高く、電力損失が大きく、回路が複雑 |
NチャネルMOSFET | 高速スイッチング、低抵抗、高電力使用 | 正のゲート電圧が必要で、寿命が短い |
PチャネルMOSFET | 簡単なハイサイドスイッチングで回路を保護 | 抵抗が高く、遅く、効率が悪い |
エンハンスメントモード MOSFET はシンプルで安価です。
デプレッションモード MOSFET は電流を一定に保つのに役立ちますが、コストが高くなります。
N チャネル MOSFET は、高電力回路に適した高速かつ強力なデバイスです。
P チャネル MOSFET を使用すると、ハイサイド スイッチングが容易になりますが、より多くの電力が失われます。
注：電力ニーズに合ったMOSFETタイプをお選びください。NチャネルMOSFETは高出力と高速スイッチングに最適です。PチャネルMOSFETは保護機能とハイサイド制御に役立ちます。

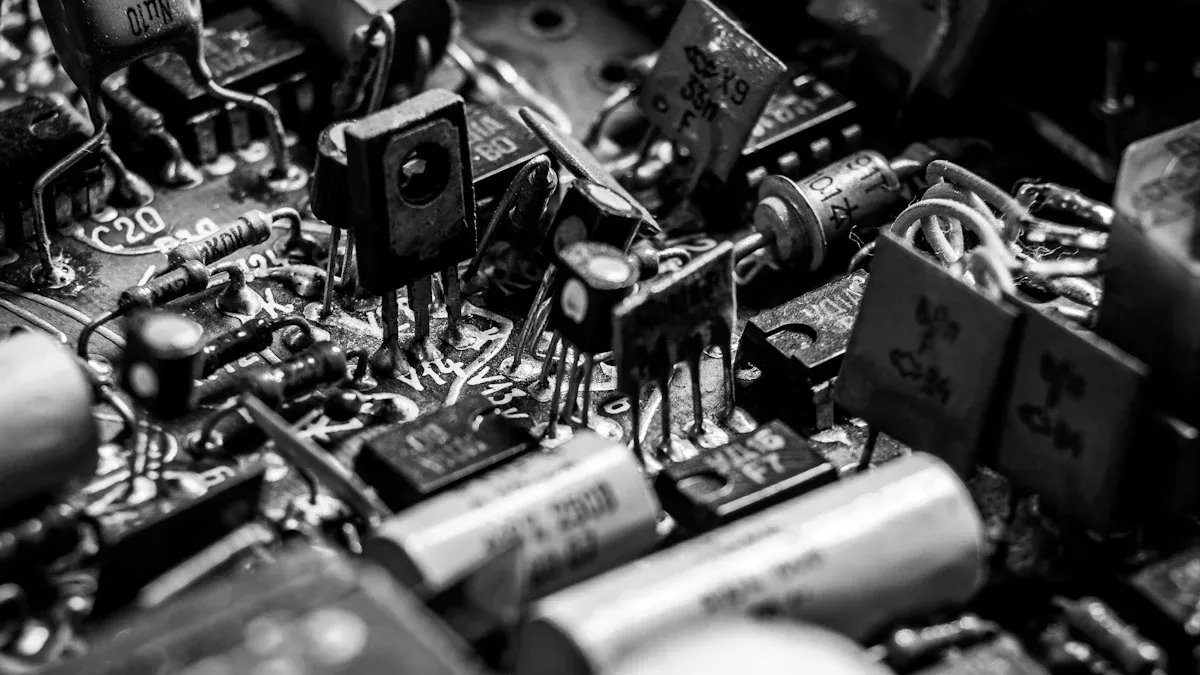

パワーエレクトロニクスにおけるMOSFETの応用
高電流用途
MOSFETは、大電流を必要とするパワーエレクトロニクスに使用されます。大電流を処理でき、エネルギーの無駄を少なくします。これらの用途にはNチャネルMOSFETが最適です。Nチャネルは電子の移動速度が速いため、効率よく動作し、エネルギーを節約します。これらのMOSFETは、電気自動車、大型モーター、バッテリーシステムに使用されています。NチャネルMOSFETはオン抵抗が低いため、発熱や電力の無駄が少なく、堅牢な電子設計に最適です。回路を高速かつ効率的にしたい場合は、NチャネルMOSFETを使用してください。Nチャネルはスイッチング速度を速め、発熱を抑えるのに役立ちます。これらのMOSFETは、高出力用途に最適です。
負荷スイッチング
MOSFETは自動車や工場でよく使われるスイッチです。照明やモーターなどの電源のオン/オフに使われます。nチャネル型とpチャネル型のどちらのMOSFETでもこの動作が可能ですが、nチャネル型の方が効率が高いです。pチャネル型は、正極側を制御する必要がある場合に便利です。自動車で使用されているMOSFETのモデル一覧表を以下に示します。
MOSFETモデル | AEC-Q101認定済み | 用途 |
|---|---|---|
SSM6N7002KFU | あり | 自動車用電子機器、 EV電力管理、ADAS |
DMP210DUFB4-7 | あり | 車載インフォテインメント、自動車照明、新エネルギー車の電力管理 |
IRF9540 | いいえ | さまざまなアプリケーションにわたる電力管理システム |
MOSFETを選ぶ際には、チャネル、速度、そして動作性能に注目してください。NチャネルMOSFETは大電流と高速スイッチングに適しています。PチャネルMOSFETはハイサイドスイッチングを容易にします。
ヒント：MOSFETが車載用AEC-Q101規格に準拠しているかどうかを必ず確認してください。これにより、回路の安全性と信頼性が維持されます。
AC/DCおよびDC/DCコンバータ
MOSFETは、ほぼすべてのAC/DCコンバータとDC/DCコンバータに搭載されています。これらのコンバータは、様々なデバイスの電圧を変換します。MOSFETはオン抵抗が低いため、これらの回路の動作を効率化します。つまり、熱として失われるエネルギーが少なくなります。また、スイッチング速度が速いため、無駄な電力も少なくなります。さらにエネルギーを節約するために、ダイオードの代わりにMOSFETを使用する場合もあります。これは同期整流と呼ばれ、熱として失われるはずだった電力を回収するのに役立ちます。パワーエレクトロニクスを効率的に動作させたいなら、MOSFETを使用してください。MOSFETのチャンネルと高速スイッチングは、コンピューター、ソーラーパネル、バッテリー充電器に最適です。
注意: 適切な MOSFET を使用すると、コンバータの効率が向上し、冷却効果も高まります。
補完的なペア
回路内でnチャネルMOSFETとpチャネルMOSFETの両方を使用できます。これはCMOSと呼ばれます。CMOSには多くの利点があります。
消費電力が少ない
速く働く
ノイズに強い
複雑な論理ゲートを作成する
切り替えないときはエネルギーを節約
ノイズをうまく処理する
両方のタイプを使用することで、回路の消費電力が削減され、動作が向上します。これは、マイクロプロセッサ、メモリチップ、信号処理に適しています。各MOSFETタイプは、速度、消費電力、信頼性のバランスをとるのに役立ちます。
ヒント: 両方のタイプの MOSFET を使用すると、回路の電力を節約し、ノイズを抑えることができます。
MOSFETとIGBT
MOSFETとIGBTの違いは何かと疑問に思うかもしれません。どちらも電圧制御ですが、それぞれに長所があります。MOSFETはスイッチング速度が速く、低電圧に最適です。IGBTは高電圧・高電流に対応できますが、スイッチング速度は低速です。以下に両者を比較した表を示します。
機能 | MOSFET | IGBT |
|---|---|---|
スイッチング速度 | 数百kHzからMHz | kHz範囲に限定 |
電圧の取り扱い | 最大100V | 最大600V |
電流の取り扱い | 7Aまで | 45Aまで |
高温でのパフォーマンス | 最適ではない | 150℃でも性能を維持 |
代表的なアプリケーション | 低電圧、高速回路 | 高電圧、高電流アプリケーション |
低電圧で高速スイッチングと高効率が必要な場合は、MOSFETを使用してください。IGBTは高電圧・大電流に適していますが、高速スイッチングには適していません。高性能設計では、高速スイッチングと効率性からMOSFETが選択されます。
注：高速スイッチングにはMOSFETの方が適しており、消費電力も削減できます。高電圧の場合はIGBTの方が適している場合があります。
パワーエレクトロニクスにおいて、MOSFETの種類によって動作が異なることにお気づきでしょう。MOSFETを選ぶ際には、定格電圧とオン抵抗に注目してください。MOSFETのオン/オフの速度も確認しましょう。MOSFETの電気的特性がプロジェクトに適合していることを確認してください。ゲートしきい値電圧と電流定格については、必ずデータシートをご覧ください。回路を安全に保つために、熱制限を確認してください。適切な熱管理は問題を回避するのに役立ちます。設計に適した部品を選択してください。新しいMOSFET技術により、デバイスの動作が向上し、寿命が長くなります。これらの改良は、自動車、グリーンエネルギー、電話ネットワークに役立ちます。さらに詳しく知りたい場合は、MOSFETスイッチと電力コンバータに関する情報をご覧ください。将来的には、MOSFETの抵抗は低下し、より多くの電力を処理できるようになります。
FAQ
金属酸化物半導体電界効果トランジスタとは何ですか?
金属酸化物半導体電界効果トランジスタ（MOSトランジスタ）は、電流の流れを制御するために用いられるトランジスタの一種です。ゲート電圧を変化させることで電流の流れを制御します。このデバイスは、多くの電力回路における信号のスイッチングと増幅に役立ちます。
ゲートはどのようにして MOSFET を制御するのでしょうか?
金属酸化物半導体電界効果トランジスタ（MOSトランジスタ）は、ゲートに電圧を印加することで制御されます。ゲートに電圧を印加すると電界が生成され、この電界によってソースとドレイン間に電流が流れます。ゲートは電力供給のためのスイッチのような役割を果たします。
高電力に N チャネル MOSFET を使用するのはなぜですか?
NチャネルMOSFETは、電子がチャネルを高速に移動する特性を持つため、高出力用途に使用されます。これにより抵抗が低くなり、発熱も抑えられます。ゲートが電子の流れを制御するため、電源のオン/オフを高速に切り替えることができます。
MOSFET をスイッチングと電力増幅の両方に使用できますか?
はい、金属酸化物半導体電界効果トランジスタは、スイッチングと電力増幅の両方に使用できます。ゲートによって電流量を制御できます。電源、増幅器、その他多くの回路で使用されています。
ゲートに過度の電圧をかけるとどうなりますか?
ゲートに過度の電圧を印加すると、金属酸化物半導体電界効果トランジスタ（MOSトランジスタ）が損傷する可能性があります。ゲート下の薄い層が破壊される可能性があります。データシートで安全なゲート電圧を必ず確認してください。これにより、電源回路の安全性が確保されます。
