回路カードアセンブリとPCBアセンブリは、電子機器の鍵となる技術です。両者は似ていますが、役割が異なります。回路カードアセンブリとは、回路カードに部品を追加することです。これにより、回路カードは単一のユニットとして機能します。PCBアセンブリ（PCBA）とは、すべての部品を組み立てることです。これにより、完全な電子機器が完成します。これらの知識は、電子機器の設計や製造に役立ちます。
主要なポイント（要点）
回路カードアセンブリ（CCA）とは、回路基板に部品を追加することです。これにより、小型機器内で部品が動作できるようになります。医療産業や宇宙産業において重要な役割を担っています。
プリント基板組立（PCBA）とは、PCBに部品を取り付ける工程です。これにより、完全な電子機器が完成します。通信システムや自動車システムにとって重要な役割を果たします。
CCAとPCBAの選択は、プロジェクトの難易度によって異なります。CCAはシンプルな設計に適しています。PCBAは、より多くのテストを必要とする高度なシステムに適しています。
コストを削減するには、設計をシンプルにし、部品を共通化しましょう。大量に購入しましょう。機械を使うことで、時間と人件費を削減することもできます。
業界のニーズを把握することで、組み立て計画を立てやすくなります。例えば、スペースには堅牢な設計が必要です。小型のガジェットは小型で軽量である必要があります。

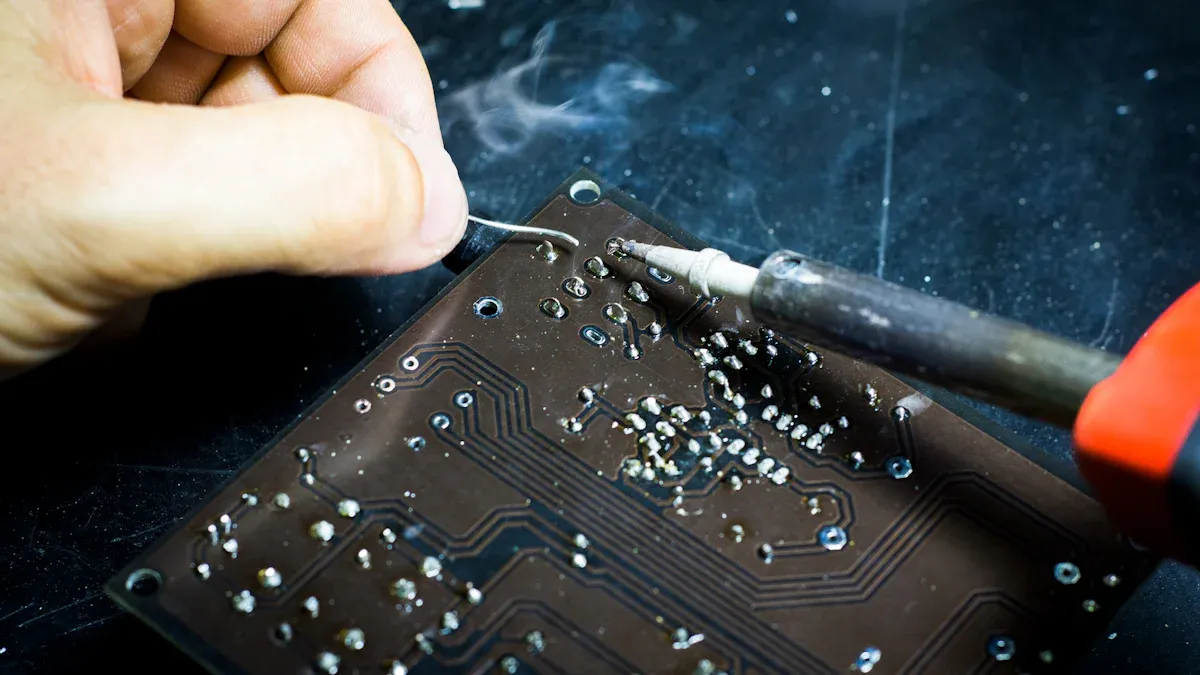

回路カードアセンブリ (CCA)
回路カードアセンブリとは何ですか?
回路カードアセンブリ 回路基板に電子部品を追加することを意味します。これにより、回路基板はタスクを実行するための作業ユニットになります。回路基板はPCBよりも小型でシンプルです。携帯電話や医療機器などの小型デバイスに最適です。回路基板の組み立ては、電子機器、医療、航空宇宙分野で使用されています。
回路カードアセンブリ市場は急速に成長しています。2023年には52.87億2032万ドルに達し、100.77年には年間7.43%の成長率でXNUMX億XNUMX万ドルに達すると予想されています。これは、回路カードアセンブリが多くの業界においていかに重要であるかを示しています。
回路カードアセンブリで使用されるコンポーネント
回路基板の組み立てには、抵抗器、コンデンサ、ダイオードなどの部品が使用されます。それぞれの部品には役割があります。抵抗器は電気の流れを制御し、コンデンサは必要に応じてエネルギーを蓄積・放出します。
メーカーは様々な方法で品質をチェックしています。目視検査は安価ですが、精度は低くなります。自動光学検査は迅速かつ正確です。X線検査は隠れた問題を発見します。それぞれの方法には長所と短所があります。プロジェクトに最適な方法を選びましょう。
回路カード組立工程
回路カードアセンブリの製造には複数の工程があります。まず、カードにはんだペーストを塗布します。次に、SMT装置を用いて部品をカード上に配置します。その後、リフローはんだ付けによって部品を固定します。
品質チェック は非常に重要です。FPYのような指標は、初回の試行で合格した数を示します。FPYが高いほど、必要な修正が少なくなります。メーカーはプロセスを迅速化するために時間も追跡します。
これらの手順に従い、高い基準を維持することで、強力で信頼性の高い回路カードアセンブリを作成できます。
回路カードアセンブリの用途
回路基板の組み立ては多くの産業で重要であり、日用品や特殊工具にも使われています。その用途を知れば、それがテクノロジーにおいていかに重要かが分かります。
家電
回路基板の組み立ては、携帯電話、タブレット、ノートパソコンの鍵となります。これらのガジェットが動作するには、小型で効率的な回路基板が必要です。回路基板がなければ、クールなデザインや機能は実現できません。医療機器
医療分野において、回路カードアセンブリは救命機器の実現に貢献しています。ペースメーカー、血糖値モニター、画像診断装置などにこれらのカードが使用されています。これらのカードは、健康にとって極めて重要な精度と長寿命を保証します。航空宇宙・防衛
宇宙・防衛機器には回路カードの組み立てが不可欠です。衛星、GPS、通信機器はこれらのカードに依存しており、過酷な環境でも問題なく動作します。自動車産業
自動車はスマート機能のために回路基板アセンブリを使用しています。エンジン制御、エンターテイメントシステム、安全機能など、様々な機能が回路基板アセンブリに利用されています。また、衝突警報や車線維持システムにも利用されています。産業機器
工場では、機械に回路カードが組み込まれています。ロボット、センサー、制御盤にもこれらのカードが必要であり、生産の高速化と精度向上に役立っています。
ポケットサイズのガジェットから宇宙用ツールまで、回路基板アセンブリはあらゆる場所で使われています。その柔軟性と信頼性により、多くの分野で不可欠なものとなっています。
プリント回路基板アセンブリ（PCBA）
プリント基板とは何ですか?
A プリント回路基板（PCB） 電子部品を載せる平らな基板です。絶縁材で作られており、回路トレースと呼ばれる銅の配線が通っています。これらのトレースは、部品同士を接続し、スムーズに動作させるのに役立ちます。
PCB には重要な部品があります:
平らなベース。多くの場合、グラスファイバーまたはエポキシで作られています。
電気の経路を形成するためにエッチングされた銅の線路。
コンポーネントを取り付けるためのパッドと、レイヤーを接続するためのビア。
はんだ付け時のサビやミスを防ぐはんだマスクです。
エンジニアはPCBを使用して、小型で信頼性が高く、高性能なデバイスを開発します。PCBは、サイズと機能のニーズに合った製品の開発に貢献します。
プリント基板アセンブリとは何ですか?
プリント回路基板アセンブリ（PCBA） プリント基板に部品を追加し、はんだ付けするプロセスです。これにより、プリント基板は特定のタスクを実行できる電子ユニットへと変化します。
PCBAプロセスには、部品の配置、はんだ付け、テストといった主要なステップがあります。部品表（BOM）には必要な部品がすべて記載され、承認ベンダーリスト（AVL）には信頼できるサプライヤーがリストアップされています。インサーキットテスト（ICT）や機能テストといったテストでは、アセンブリが正常に動作するかどうかを確認します。
成分 | 詳細説明 |
|---|---|
部品表（BOM） | 電圧や部品番号などの詳細を含む、PCBA に必要なすべての部品のリスト。 |
承認済みベンダーリスト（AVL） | 品質を保証するために、各部品の信頼できるサプライヤーを指定します。 |
テスト方法 | 信頼性を確認するための ICT テストや機能テストなどのテストをリストします。 |
プリント基板アセンブリで使用されるコンポーネント
PCBA には多くの部品が使用され、それぞれに役割があります。
抵抗: 電気の流れる量を管理します。
コンデンサ: 必要に応じてエネルギーを蓄積し、放出します。
ダイオード: 電気を一方向にのみ流します。
集積回路（IC）: 処理やメモリなどの複雑なタスクを処理します。
コネクタ: アセンブリのさまざまなパーツをリンクします。
その PCBアセンブリ市場 急速に成長しています。2024年には約90億米ドルに達し、2033年には年間152.46%の成長率で5.8億XNUMX万米ドルに達すると予想されています。この成長は、自動車、携帯電話、通信などの産業におけるエレクトロニクス化の進展によるものです。スマートデバイスや最新技術も需要を押し上げています。
プリント回路基板の組み立てプロセス
その プリント基板アセンブリ (PCBA) このプロセスは、単純なPCBを動作する電子機器へと変化させます。このプロセスには、品質と効率を確保するためのいくつかの重要なステップがあります。
コンポーネントの配置
機械は抵抗器やコンデンサなどの部品をPCB上に慎重に配置します。表面実装技術（SMT）により、この工程は迅速かつ正確に行われます。はんだ付け
リフローはんだ付けは、部品を基板にしっかりと固定します。熱はんだペーストを溶かし、強力な電気接続を形成します。検査と試験
品質チェックにより、アセンブリが高い基準を満たしていることを確認します。自動光学検査（AOI）とインサーキットテスト（ICT）により、問題を早期に発見します。
製造業者は、このプロセスを改善するためにベンチマークを使用します。これらのベンチマークは、コスト、速度、品質を測定します。
メトリック | 業界標準 | 提案 |
|---|---|---|
生産効率 | 従来の方法より30％高速 | 自動化とリアルタイム追跡ツールを使用する |
配送スケジュール | 98%の納期遵守目標 | サプライチェーンのステップを簡素化 |
ユニットあたりのコスト | 15%～20%のコスト削減 | リーン生産方式の考え方を適用する |
品質管理 | 95%の収率 | 高度な検査システムを使用する |
これらの手順に従い、ベンチマークを使用することで、コストを節約し、期限を守りながら高品質の PCBA を作成できます。
プリント基板アセンブリの用途
プリント基板アセンブリは多くの業界で利用されており、自動車、携帯電話、医療機器など、特定のニーズに応えるデバイスの製造に役立ちます。
業種 | あなたが使用します | 優位性 |
|---|---|---|
航空宇宙・防衛 | レーダー、航空電子機器、防衛ツール | 丈夫なデザイン、軽量、耐熱性良好 |
車載エレクトロニクス | ADAS、電気自動車システム、エンターテイメントシステム | 耐久性、高速通信、優れた熱管理 |
医療機器 | ウェアラブル技術、診断ツール、埋め込み型デバイス | 小型、高信号品質、医療規則に適合 |
電気通信 | 5Gネットワーク、IoTデバイス、ネットワーク機器 | 安定した信号、先進的な材料、容易な拡張 |
家電 | コンパクトで効率的なガジェット | スタイリッシュ、省エネ、小型 |
例えば、航空宇宙分野では、PCBAはレーダーや航空電子機器が過酷な条件下で動作することを支えています。自動車分野では、ADASや電気自動車の機能といった安全システムを支えています。医療機器分野では、ウェアラブル機器やインプラント機器の小型で信頼性の高い設計にPCBAが活用されています。通信分野では、5GやIoTデバイスにPCBAが活用されています。また、民生用電子機器分野では、洗練されたモダンなガジェットの製造にPCBAが活用されています。
PCBA は多くの分野でイノベーションを推進し、特定の用途に向けた耐久性と効率性に優れた製品の作成に貢献します。
回路カードアセンブリとプリント回路基板アセンブリの比較
範囲と用語の違い
の範囲と条件を知る 回路カードアセンブリ（CCA） の三脚と プリント基板アセンブリ (PCBA) エレクトロニクス分野ではCCAが役立ちます。CCAは回路基板の設計、製造、組み立てをカバーし、基板の作成から部品の追加まで、あらゆる工程を網羅しています。一方、PCBAは既製のPCBに部品を取り付けることにのみ焦点を当てています。そのため、PCBAはCCAの一部に過ぎません。
簡単な比較を以下に示します。
契約期間 |
| 対象領域 |
|---|---|---|
CCA | 回路カードの設計、作成、組み立てについて説明します。 | より広範囲で、カード作成のすべてのステップが含まれます。 |
PCBA | プリント基板に部品を追加することに重点を置いています。 | CCA の小さな部分、組み立てについてのみです。 |
これらの違いを理解することで、プロジェクトに適した方法を選択できます。
ボードの種類と素材の違い
CCAとPCBAの基板と材料は同じではありません。回路カードはより小型でシンプルで、医療機器やガジェットなどの小型デバイスに使用されます。ポリイミドやFR-4などの軽量素材が使用され、強度と柔軟性に優れています。狭いスペースに最適です。
PCBはより複雑で頑丈です。グラスファイバーやエポキシ樹脂などの硬質材料で作られています。これらの材料は耐熱性に優れ、非常に強度があります。PCBは高度な設計のために多層構造になっていることが多く、そのため、性能が最も重視される航空宇宙、自動車、通信などの業界に最適です。
材料を選ぶ際には、デバイスの用途を考慮してください。例えば、自動車のPCBは熱に耐えられる必要がありますが、ウェアラブルデバイスの回路基板は軽量で小型である必要があります。
組立工程のバリエーション
CCAとPCBAの組み立て方法は、速度と精度が異なります。CCAでは、手作業や部分的な自動化といった小規模な生産方法が用いられることが多いです。これは柔軟性が高いですが、時間がかかり、ミスが発生する可能性も高くなります。
PCBAは通常、特に大規模生産において全自動機械を使用します。自動化により、組み立ての速度、精度、そして一貫性が向上します。例えば：
機械が素早く動作し、生産時間が短縮されます。
精密ツールはミスを減らし、品質を向上させます。
プロセスを繰り返すことで結果が均一になり、大規模なバッチ処理では重要になります。
メーカーは品質と効率をチェックするために主要な指標を追跡します。
100万回あたりの欠陥数（DPMO）: 100 万回あたりの欠陥数をカウントして品質を表示します。
初回合格率（FPY）: 初回でチェックに合格した回数を表示します。
やり直し率: 組み立て後に修正が必要な箇所の数を追跡します。
スクラップ率： ミスにより使用できなくなったアセンブリを測定します。
メトリック | 詳細説明 |
|---|---|
100万回あたりの欠陥数（DPMO） | 100 万回あたりの欠陥数をカウントし、品質の比較に役立ちます。 |
初回合格率（FPY） | すべてのチェックに初回で合格した割合を表示します。 |
やり直し率 | 最初の組み立て後に修正が必要な数を追跡します。 |
スクラップ率 | ミスによる無駄の割合を測定します。 |
これらの指標を研究することで、改善方法を見つけることができます。回路基板でもPCBでも、品質と速度に重点を置くことでより良い結果が得られます。
コストへの影響
コストを知る 回路カードアセンブリ（CCA） の三脚と プリント基板アセンブリ (PCBA) 予算内に収めるには重要です。総費用には多くの要因が影響するため、それらを理解することでより良い計画を立てることができます。
注文サイズ: 注文数が多いほど、単位あたりのコストは低くなります。大量注文は規模の経済性によりコスト削減につながります。ただし、少量注文の場合はセットアップ費用が高くなり、単位あたりのコストが上昇する可能性があります。
カスタムデザイン特殊なPCB設計はコストが高くなる可能性があります。複雑なレイアウト、特殊な部品、多層基板などは、時間と労力がかかり、コストが増加します。
素材の選定高性能素材は高価になる場合があります。例えば、耐熱ラミネートや特殊な基板は、特定の用途では必要となる場合もありますが、コストが高くなります。
計画段階で適切な部品を選択することもコストに影響します。入手しやすい標準部品を使用すると、部品表（BOM）のコストを削減できます。しかし、希少部品やカスタム部品を使用すると、材料費と人件費の両方が増加する可能性があります。
コストファクター | 詳細説明 | コストへの影響 |
|---|---|---|
PCB設計 複雑 | レイヤー、トレース密度、ビア数が含まれます。 | 複雑さが増すとコストも高くなります。 |
コンポーネントの種類 | 部品の多様性と調達の難しさ。 | 希少部品は BOM と人件費を増大させます。 |
生産量 | バッチ内のユニット数。 | バッチが大きいほどコストは下がりますが、小さいとコストは上がります。 |
自動化はコストにも影響します。自動化プロセスは人件費を削減し、特に大量注文の場合、スピードを向上させます。しかし、自動化機器の購入は初期費用が高くなる場合があります。これらの要素のバランスを取ることで、プロジェクトの価値を最大限に高めることができます。
先端: コストを節約するには、PCB 設計を簡素化し、可能な場合は大量に注文します。
メーカーとデザイナーのための実践的なヒント
回路カードアセンブリとプリント回路基板アセンブリの選択
回路カードアセンブリ（CCA）とプリント回路基板アセンブリ（PCBA）のどちらを選ぶかは、プロジェクトのニーズによって異なります。CCAはシンプルな設計に適しています。部品をきちんと取り付け、信号をクリアに保つことに重点を置いています。PCBAは複雑なシステムに適しています。部品をケースに取り付けたり、システム全体をテストしたりといった作業を行います。
それぞれに必要な手順について考えてみましょう。CCAでは主に表面実装技術（SMT）またはスルーホール技術（THT）が使用されます。PCBAでは、ケーブルハーネスの作成や筐体の組み立てなど、追加の手順が加わる場合があります。テストも異なります。CCAはインサーキットテスト（ICT）と機能テスト（FCT）で基板を検査します。PCBAではシステムレベルのテストが追加され、過酷な条件下でのストレスチェックが行われます。
具体的な例を挙げますと、以下の通りです。
デジタル温度計のような単純な装置では、PCBA とほとんど違いなく CCA が使用されることが多いです。
より高度なセットアップである産業用制御システムでは、設計、熱制御、システム テストに PCBA が必要です。
これらの違いを理解することで、製品と目標に最適なものを選択できます。
コストとパフォーマンスのバランスをとる
意思決定を行う際には、コストとパフォーマンスのバランスを取ることが重要です。コスト削減が品質にどのような影響を与えるかを考えてみましょう。例えば、機械を使用すると人件費は削減できますが、作業が遅くなったり、ミスが発生したりする可能性があります。強度の高い素材を使用すると製品の寿命は長くなりますが、コストは高くなります。
費用便益分析（CBA）は、費用と便益を比較するのに役立ちます。選択肢が価値があるかどうかを示します。この手法は、リソースの無駄を省き、リスクを特定し、他者に価値を説明します。
側面 | 詳細説明 |
|---|---|
コストトレードオフ分析 | お金を節約するとパフォーマンスにどのような影響があるかを見ていきます。 |
例: | 機械は人件費を削減しますが、プロセスを遅くする可能性があります。 |
費用便益分析（CBA） | コストと利点を比較して、オプションが適切かどうかを判断します。 |
重要性 | 無駄を回避し、リスクを見つけ、他の人に価値を説明するのに役立ちます。 |
コストを削減し、品質を維持するには、シンプルな設計と共通部品を使用します。一度に多くのユニットを生産することで、1個あたりのコストも削減できます。
さまざまな業界の特別なニーズ
業界によって組み立て方法は異なります。業界に合わせてプロセスを調整する必要があります。例えば、航空宇宙・防衛業界では、過酷な環境に耐える強固な設計が求められます。一方、民生用電子機器では、小型でスタイリッシュなデザインが重視されます。一方、車載電子機器では、耐熱性と長寿命が求められます。
役立つヒントを次に示します。
作業を高速化するために、組み立てポイントに簡単にアクセスできるようにします。
機械の取り扱いを考慮して設計することで、ロボットを大量生産に活用できます。
ワークフローをシンプルかつ一貫したものに保ちます。
間違いを避けるために一方向に構築します。
設計全体で同じ部品を使用することで、コストと時間を節約できます。
いくつかの企業は、スマートなアイデアで業界の問題を解決しました。ASMPTはリアルタイムの問題解決のためのウェブアプリを開発し、精度とチームワークを向上させました。シーメンスは機械学習を活用して機器の問題を予測し、ダウンタイムを削減し、効率性を向上させました。
貴社名 | 課題 | 解決策 | 影響 |
|---|---|---|---|
アスムプト | クラウドが制限された業界におけるグローバル チーム間での知識の共有。 | リアルタイムで問題を解決するための Web アプリを作成しました。 | 精度、効率、チームワークが向上します。 |
ジーメンス | グローバルな運用のためのより優れたメンテナンス予測が必要でした。 | 機械学習を使用して機器の問題を予測しました。 | ダウンタイムの削減とプロセスの改善。 |
これらのヒントを活用し、事例から学ぶことで、業界のニーズに合わせて組み立てプロセスを改善できます。
設計と製造の改善に関する推奨事項
設計と製造を改善することで、作業のスピード、コスト、そして品質が向上します。賢明な戦略を活用すれば、機能性に優れ、製造しやすい設計を実現できます。以下に、そのヒントをいくつかご紹介します。
1. 複数の方法を組み合わせる
新しい製造方法と古い製造方法を組み合わせると、うまくいきます。積層造形は複雑な形状や軽量な部品の製造に役立ちます。シンプルな部品であれば、従来の方法の方が安価です。両方を組み合わせることで、コストを節約し、性能を向上させることができます。
2.明確なルールを設定する
明確なルールを設けることで、チームの作業効率が向上します。素材やプロセスのガイドラインを作成し、デザインの一貫性を保ちましょう。これにより、将来のプロジェクトで優れたデザインを再現しやすくなります。
3. デザインはシンプルに
シンプルなデザインは製造が簡単で安価です。必要がない限り、厳しい公差は避けましょう。工具の性能に合ったサイズを選びましょう。そうすることでミスが減り、生産スピードが向上します。
先端: 設計前にソフトウェアでテストを行いましょう。これにより、問題を早期に発見できます。
4. 設計と生産を一致させる
適切な製造方法を想定した設計を行うことで、問題を回避できます。例えば、射出成形の場合は、壁の厚さや角度を考慮します。積層造形の場合は、追加の工具を使わずに詳細な形状を製造できる機能を活用します。
原則 | 詳細説明 |
|---|---|
あなたの目標を知る | 顧客と生産のニーズに合わせて設計を適合させます。 |
方法論のためのデザイン | 選択した製造プロセスに合わせて設計を作成します。 |
寸法を確認する | 製造ツールに一致するサイズと許容差を使用します。 |
5. 積層造形を活用する
積層造形は創造的なデザインを可能にします。従来の方法では不可能な形状を造形できるため、性能が向上し、材料の無駄も削減されます。
6. 重要な改善点に焦点を当てる
改善とは、単にコストを削減することだけではありません。製品をより良く、より信頼性の高いものにすることでもあります。例えば、飛行機の軽量化や電子機器の省エネなどです。
7. コピー、変更、改善
デザインがうまく機能したら、同様のプロジェクトで再利用しましょう。新しいニーズに合わせて変更し、より良いアイデアを常に模索しましょう。そうすることで、業界で常に一歩先を行くことができます。
これらのヒントに従うことで、機能性に優れ、製造しやすいデザインを作成できます。リソースを賢く活用しながら、常に優れた製品を提供することを目指しましょう。
回路カードアセンブリ（CCA）とプリント回路基板アセンブリ（PCBA）は、電子機器の製造において重要な役割を果たします。CCAは部品を回路カードに実装するプロセスです。PCBAは、動作する完全な電子機器を製造します。この違いを理解することで、最適な方法を選択することができます。プロジェクトの設計、コスト、ルールを検討してください。専門家に相談し、選択した方法が目標に合致していることを確認してください。これらの情報を活用することで、プロセスを改善し、人々が必要とする優れた製品を開発することができます。
FAQ
CCA と PCBA の主な違いは何ですか?
CCAは回路基板に部品を追加することを意味します。PCBAは完全な電子システムを構築します。CCAはシンプルな設計に適していますが、PCBAは追加のテストが必要な複雑なシステムに適しています。
CCA と PCBA で同じ材料を使用できますか?
いいえ、必要な材料は異なります。CCAは小型ガジェットにポリイミドなどの軽量材料を使用しますが、PCBAは耐熱性と多層設計のためにグラスファイバーなどの高強度材料を必要とします。
PCBA を最も多く使用している業界はどれですか?
PCBAは航空宇宙、自動車、通信、医療機器に使用されています。レーダー、電気自動車、スキャナーなどの健康機器にも役立ちます。
電子機器の組み立てでコストを削減するにはどうすればよいでしょうか?
設計はシンプルに、共通部品を使用します。大量注文にも対応します。自動化により人件費を削減し、大量注文の生産をスピードアップできます。
CCA と PCBA には自動化が必要ですか?
自動化は必須ではありませんが、非常に役立ちます。CCAでは、小規模な作業では手作業が頻繁に使用されます。PCBAでは、大規模プロジェクトをより迅速かつ正確に行うために、機械の活用が効果的です。
