Pembersihan PCB yang tepat penting untuk menjaga perangkat elektronik tetap berfungsi dengan baik. Kotoran, minyak, dan sisa fluks dapat mengacaukan sambungan. Hal ini dapat menyebabkan perangkat bertindak aneh atau berhenti bekerja. Komponen elektronik yang lebih kecil membuat pembersihan menjadi lebih penting untuk menghindari masalah.
PCB yang bersih membantu perangkat bekerja lebih baik dan bertahan lebih lama. Industri seperti mobil dan gadget membutuhkan PCB yang bersih untuk memenuhi aturan yang ketat. Dengan membersihkan PCB dengan benar, Anda dapat menghemat biaya perbaikan dan menjaga perangkat tetap berfungsi dengan baik untuk waktu yang lama.
Ringkasan Utama
Membersihkan PCB sering kali mencegah kotoran merusak perangkat Anda. Papan PCB yang bersih berfungsi lebih baik dan lebih tahan lama.
Gunakan produk pembersih yang aman seperti alkohol isopropil murni untuk menghindari kerusakan. Jauhi bahan kimia keras yang dapat merusak papan.
Bilas PCB setelah dibersihkan untuk membersihkan kotoran yang tersisa. Ini membantu menghentikan karat dan mencegah kelembapan.
Bersikaplah lembut saat membersihkan. Gunakan sikat yang lembut dan jangan menekan terlalu keras untuk melindungi bagian-bagian kecil.
Patuhi aturan pembersihan yang ditetapkan oleh pabrik pembuatnya. Setiap PCB berbeda-beda, dan mengabaikan aturan ini dapat merusak PCB atau membatalkan garansinya.

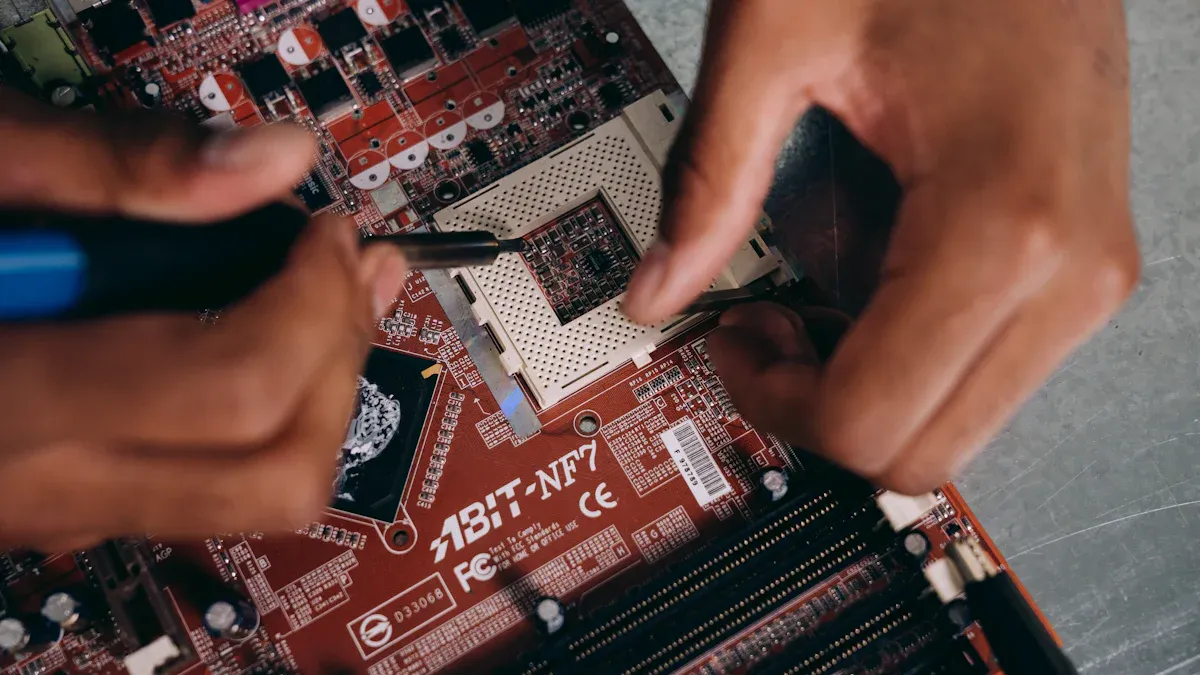

Pentingnya Pembersihan PCB
Risiko Kontaminan pada PCB
Kotoran dan residu pada PCB dapat menyebabkan masalah besar. Sisa solder, debu, dan minyak sering menempel pada papan. Ini dapat menghalangi sambungan listrik, yang menyebabkan kesalahan atau kegagalan perangkat. Untuk perangkat yang rapuh seperti peralatan medis atau elektronik antariksa, bahkan kotoran kecil dapat merusak komponen.
Fakta: Penelitian menunjukkan residu pasta solder dapat menyebabkan masalah besar seperti noda. Pembersihan menghilangkan residu ini, sehingga meningkatkan fungsi dan kualitas perangkat.
Bersih PCB menjaga jalur listrik tetap bersih dan berfungsi. Tanpa pembersihan, tingkat kontaminasi dapat melampaui batas aman, seperti yang ditunjukkan di bawah ini:
Parameter | Nilai |
|---|---|
Tingkat kontaminasi ionik | < 10.06 ug NaCl/sq |
Titik gagal | 10.06 ug/inci² |
Kriteria kebersihan | 0.00156 mg/cm² |
Kisaran suhu | Tetapkan rentang |
IPA % | Sekitar 75% |
Melewatkan pembersihan dapat menyebabkan korosi atau korsleting. Oleh karena itu, pembersihan merupakan langkah penting untuk menjaga keandalan perangkat.
Manfaat Pembersihan PCB yang Tepat
Pembersihan PCB memiliki banyak manfaat untuk perangkat Anda. Pertama, membersihkan residu yang dapat mengacaukan sinyal listrik. Ini membantu papan berfungsi sebagaimana mestinya. Kedua, menghentikan korosi, yang dapat merusak papan seiring waktu. Ketiga, mencegah pertumbuhan logam kecil yang menyebabkan koneksi yang tidak diinginkan.
Industri seperti mobil dan telekomunikasi membutuhkan bahan bakar yang bersih PCB untuk memenuhi aturan yang ketat. Papan yang bersih mengurangi biaya perbaikan dan meningkatkan kualitas perangkat. Dengan membersihkan dengan baik, Anda melindungi perangkat Anda dan membuatnya bertahan lebih lama.
Bagaimana PCB yang Bersih Meningkatkan Umur Elektronik
Membersihkan PCB membantu perangkat bertahan lebih lama. Residu dapat memerangkap kelembapan, menyebabkan karat atau kebocoran listrik. Seiring waktu, hal ini melemahkan perangkat dan memperpendek masa pakainya. Pembersihan secara teratur menghentikan masalah ini, menjaga perangkat elektronik tetap berfungsi selama bertahun-tahun.
Pembersihan juga melindungi PCB dari debu dan kelembapan. Hal ini penting untuk perangkat sensitif yang kerusakan kecilnya bisa terjadi. Papan yang bersih mengurangi risiko seperti panas berlebih atau korsleting yang disebabkan oleh kotoran.
Membersihkan PCB sederhana tetapi sangat penting. Ini menjaga perangkat Anda tetap kuat dan terhindar dari kerusakan. Dengan menjaga papan tetap bersih, perangkat elektronik Anda akan bekerja lebih baik dan bertahan lebih lama.
Mitos Pembersihan PCB
Mitos: PCB Tidak Perlu Dibersihkan jika Terlihat Bersih
Beberapa orang berpikir PCB yang tampak bersih tidak perlu dibersihkan. Namun, penampilan bisa menyesatkan. Residu kecil seperti fluks atau kotoran ionik mungkin masih ada di sana. Residu tersembunyi ini dapat menarik air, yang kemudian menyebabkan karat atau masalah kelistrikan. Bahkan partikel debu kecil dapat mengotori bagian yang sensitif dan menyebabkan kesalahan.
Pembersihan menghilangkan kontaminan tak kasat mata ini, meskipun PCB tampak baik-baik saja. Ini membantu melindungi perangkat elektronik dari kerusakan dan membuatnya lebih awet. Jangan menilai kebersihan PCB hanya dari tampilannya.
Mitos: Fluks Tanpa Pembersihan Menghilangkan Kebutuhan Pembersihan
Fluks tanpa pembersihan sering disalahpahami oleh banyak orang. Fluks ini meninggalkan lebih sedikit residu, tetapi pembersihan mungkin tetap diperlukan. Dalam bidang kritis seperti peralatan medis atau antariksa, residu kecil pun dapat berisiko. Misalnya:
Residu fluks yang tidak dibersihkan dapat menyebabkan karat jika tidak dihilangkan sepenuhnya.
Pembersihan sebagian dapat merusak lapisan pelindung dan membuat PCB terkena kotoran.
Melewatkan pembersihan karena fluks yang tidak bersih dapat menyebabkan kesalahan. Selalu periksa kebutuhan perangkat Anda sebelum memutuskan untuk tidak membersihkannya.
Mitos: Air Saja Sudah Cukup untuk Membersihkan
Menggunakan air saja untuk membersihkan PCB tampaknya murah dan ramah lingkungan. Namun, air tidak selalu cukup untuk membersihkan kotoran membandel seperti fluks atau minyak. Penelitian menunjukkan bahwa air lebih baik bagi lingkungan tetapi kurang efektif untuk membersihkan.
Pembersih kimia dibuat untuk menghilangkan residu yang membandel. Air dapat membantu, tetapi menggunakannya saja dapat meninggalkan kotoran. Untuk pembersihan yang lebih baik, gunakan air dengan larutan pembersih khusus.
Mitos: Pembersihan Ultrasonik Selalu Aman
Pembersihan ultrasonik terdengar seperti cara yang bagus untuk membersihkan PCB, tetapi tidak selalu aman. Cara ini dapat membersihkan kotoran dengan baik tetapi dapat merusak bagian yang sensitif. Anda harus mengetahui risikonya sebelum menggunakan metode ini.
Pemeriksaan fakta: Pembersihan ultrasonik dapat merusak kristal kuarsa dan bagian yang beresonansi. Pembersih frekuensi tetap lebih berisiko daripada pembersih frekuensi sapuan. Kristal kuarsa AT-cut dan kristal garpu tala sangat berisiko karena frekuensinya sesuai dengan gelombang ultrasonik.
Inilah alasan mengapa pembersihan ultrasonik tidak selalu aman:
Kristal Kuarsa: Kristal kuarsa potongan AT dapat retak atau pecah karena getaran.
Kristal Garpu Tala:Bagian yang rapuh ini tidak boleh dibersihkan dengan metode ultrasonik.
Pembersih Frekuensi Tetap: Pembersih ini menggunakan satu frekuensi, yang dapat merusak komponen sensitif.
Jika Anda menggunakan pembersihan ultrasonik, pilih pembersih frekuensi sapuan. Mereka mengubah frekuensi untuk menurunkan kemungkinan kerusakan. Selalu periksa PCB bagian-bagian dan ikuti saran produsen sebelum membersihkan.
Mitos: Mencampur Produk Pembersih Tidak Berbahaya
Mencampur produk pembersih mungkin tampak seperti ide yang bagus, tetapi dapat menyebabkan masalah besar. Pembersih yang berbeda memiliki bahan kimia yang dapat bereaksi buruk satu sama lain. Reaksi ini dapat membahayakan PCB atau menimbulkan asap berbahaya.
jenis:Jangan mencampur produk pembersih kecuali Anda benar-benar memahami bahan-bahannya dan cara kerjanya.
Inilah yang dapat terjadi jika Anda mencampur pembersih:
Reaksi kimia:Beberapa campuran dapat merusak PCB atau meninggalkan kotoran yang sulit dihilangkan.
Bahaya Keamanan: Pencampuran dapat melepaskan gas berbahaya atau mengiritasi kulit Anda.
Pembersihan Kurang Efektif: Mencampur pembersih dapat membuatnya lebih lemah dan meninggalkan kotoran.
Gunakan satu produk pembersih dalam satu waktu. Ikuti petunjuk untuk setiap pembersih agar tetap aman dan bersih dengan baik. Jika tidak yakin, tanyakan kepada ahlinya atau gunakan larutan siap pakai untuk PCB.
Cara Membersihkan PCB dengan Benar
Alat dan Bahan untuk Pembersihan PCB
Menggunakan alat yang tepat membantu membersihkan PCB dengan aman dan baik. Anda memerlukan peralatan yang dibuat khusus untuk membersihkan papan sirkuit agar terhindar dari kerusakan. Berikut ini adalah beberapa alat dan bahan penting:
Pembersih non-konduktifPilih pembersih yang tidak merusak komponen elektronik.
Alkohol isopropil (IPA) dengan kemurnian tinggi: Menghilangkan kotoran dengan cepat dan cepat kering.
Kuas lembut: Gunakan sikat lembut untuk membersihkan tanpa menggores papan.
Kain bebas serat atau tisu dapur: Ini menghentikan serat menempel pada papan.
Alat bebas statis: Pilih alat yang tidak menimbulkan listrik statis untuk melindungi bagian-bagiannya.
Sistem semprot: Ini berfungsi baik untuk membersihkan papan besar atau desain yang rumit.
jenis: Selalu bilas papan setelah dibersihkan untuk membuang sisa kotoran. Ini mencegah kontaminan menempel kembali pada papan.
Panduan Langkah demi Langkah untuk Membersihkan PCB
Membersihkan a PCB memerlukan langkah-langkah hati-hati untuk menghilangkan kotoran secara menyeluruh. Ikuti langkah-langkah berikut untuk hasil pembersihan yang baik:
Periksa PCBnya: Periksa kotoran, fluks, atau karat. Temukan area yang memerlukan perawatan ekstra.
Buatlah larutan pembersih: Gunakan IPA atau pembersih PCB khusus. Jangan mencampur pembersih.
Terapkan pembersih: Gunakan sikat atau kain secara perlahan untuk menyebarkan larutan. Fokus pada bagian yang sulit dibersihkan.
Gosok dengan lembut: Gunakan sikat lembut untuk membersihkan area kecil tanpa merusak papan.
Bilas sampai bersih: Cuci papan lagi dengan pembersih untuk menghilangkan semua kotoran.
Keringkan PCB: Biarkan mengering dengan sendirinya atau gunakan alat pengering yang aman. Pastikan sudah kering sepenuhnya sebelum digunakan.
Studi kasus | Metode Pembersihan | Hasil |
|---|---|---|
Contoh 1: Daya Rekat Pelapisan Emas yang Lebih Baik | Aluminium oksida tekanan rendah | Menciptakan permukaan halus untuk pelapisan tanpa kerusakan. |
Contoh 2: Penghapusan Fluks yang Aman | Peledakan media plastik | Menghilangkan residu secara menyeluruh sambil menjaga papan tetap aman. |
Fakta:Metode pembersihan yang baik membuat PCB bekerja lebih baik dan bertahan lebih lama, seperti yang ditunjukkan dalam contoh ini.
Praktik Terbaik untuk Pembersihan PCB yang Efektif
Menggunakan praktik cerdas membuat pembersihan PCB lebih mudah dan aman. Ikuti kiat-kiat berikut untuk hasil terbaik:
Putuskan dengan hati-hati: Periksa jenis kotoran dan sensitivitas papan sebelum membersihkan.
Hindari bahan kimia keras: Gunakan pembersih yang dibuat khusus papan sirkuit untuk menghindari kerusakan.
Bersikaplah lembut: Gunakan alat yang lembut seperti sikat dan kain untuk melindungi papan.
Jaga agar tetap bersih: Bekerjalah di tempat yang rapi untuk mencegah kotoran baru menempel pada papan.
Ikuti instruksi: Periksa aturan pembersihan papan dari produsen.
Note:Pembersihan rutin menghentikan penumpukan kotoran dan menjaga PCB bekerja dengan baik untuk waktu yang lama.
Kesalahan yang Harus Dihindari Saat Membersihkan PCB
Membersihkan a PCB perlu perawatan dan perhatian. Kesalahan dapat merusak papan atau menurunkan kinerjanya. Berikut adalah kesalahan umum yang harus dihindari:
Menggunakan Produk Pembersih yang Salah
Beberapa pembersih tidak aman untuk PCBBahan kimia yang kuat dapat merusak papan atau meninggalkan residu yang berbahaya. Selalu gunakan pembersih yang dibuat khusus PCB, seperti alkohol isopropil dengan kemurnian tinggi. Menghilangkan kotoran dan fluks dengan aman tanpa kerusakan.jenis: Jangan gunakan pembersih rumah tangga. Pembersih rumah tangga sering kali mengandung air atau bahan kimia keras yang dapat merusak bagian-bagian yang rapuh.
Melewati Langkah Pembilasan
Lupa membilas setelah membersihkan akan meninggalkan residu. Residu ini dapat menarik kelembapan atau menyebabkan karat. Selalu bilas dengan pelarut yang tepat untuk menghilangkan semua kontaminan.Menerapkan Kekuatan Berlebihan
Menggosok terlalu keras dapat menggores papan atau merusak bagian-bagian kecil. Gunakan sikat lembut dan tekanan lembut untuk membersihkan dengan hati-hati. Tujuannya adalah untuk membersihkan, bukan merusak papan.Mengabaikan Residu Fluks yang Tidak Bersih
Beberapa orang menganggap fluks yang tidak perlu dibersihkan tidak perlu dihilangkan. Namun, fluks tersebut tetap dapat menimbulkan masalah, terutama pada perangkat yang sensitif. Kelembapan dapat bercampur dengan residu, yang menyebabkan karat. Periksa apakah pembersihan diperlukan berdasarkan penggunaan perangkat.Mengabaikan Pengeringan yang Tepat
Sebuah lembab PCB dapat menyebabkan korsleting atau karat. Pastikan papan benar-benar kering sebelum menyalakannya. Gunakan udara bertekanan atau pengering dengan suhu rendah untuk mempercepat pengeringan.Menggunakan Alat yang Tidak Tepat
Perkakas yang tajam atau kasar dapat menggores papan atau merusak komponen. Gunakan sikat yang lembut, tidak menghantarkan listrik, dan kain yang tidak berbulu. Perkakas ini membersihkan dengan baik tanpa menyebabkan kerusakan.Mengabaikan Pedoman Pabrikan
Masing-masing PCB memiliki kebutuhan pembersihan khusus. Mengabaikan petunjuk pabrik dapat merusak papan atau membatalkan garansi. Selalu periksa petunjuk sebelum membersihkan.Fakta: Membersihkan Anda PCB dengan benar agar tetap aman dan bertahan lebih lama.
Menghindari kesalahan-kesalahan ini membantu menjaga PCB dalam kondisi sangat baik. Pembersihan yang tepat memastikan papan berfungsi dengan baik dan tetap andal selama bertahun-tahun.
Pembersihan PCB adalah kunci untuk menjaga perangkat elektronik tetap berfungsi dengan baik dan bertahan lebih lama. Membersihkan kotoran dan residu berbahaya membantu perangkat bekerja dengan baik. Hal ini terutama penting untuk bidang seperti teknologi antariksa, di mana keandalan sangat penting. Pembersihan juga menghentikan masalah seperti migrasi elektrokimia yang disebabkan oleh kotoran pada komponen kecil.
Menggunakan metode pembersihan yang aman melindungi perangkat Anda dari perbaikan yang mahal. Teknik seperti penghilang lemak dengan uap membersihkan dengan cepat dan efektif, sehingga terhindar dari penundaan. Bersihkan PCB menghasilkan kinerja yang lebih baik dan perangkat elektronik yang lebih tahan lama.
jenis:Bersihkan peralatan elektronik Anda sesering mungkin agar siap digunakan!
FAQ (Pertanyaan Umum)
Apa pembersih terbaik untuk PCB?
Pembersih yang tepat bergantung pada jenis kotoran. Alkohol isopropil (IPA) dengan kemurnian tinggi menghilangkan sebagian besar kotoran dengan mudah. Untuk residu yang membandel, gunakan produk pembersih PCB khusus. Selalu ikuti saran produsen untuk pembersihan yang aman.
jenis: Jangan gunakan pembersih rumah tangga. Pembersih rumah tangga dapat merusak bagian-bagian yang sensitif.
Seberapa sering Anda harus membersihkan PCB?
Bersihkan PCB saat Anda melihat kotoran atau masalah. Perangkat di tempat yang sulit memerlukan pembersihan rutin. Perawatan rutin menghentikan penumpukan kotoran dan menjaga perangkat tetap berfungsi dengan baik.
Bisakah Anda membersihkan PCB tanpa melepaskan komponen?
Ya, Anda dapat membersihkannya tanpa melepas komponen. Gunakan sikat lembut dan pembersih yang aman untuk membersihkan bagian tertentu. Jangan merendam papan untuk menghindari kerusakan pada komponen yang rapuh.
Apakah aman menggunakan udara bertekanan untuk membersihkan PCB?
Udara bertekanan berfungsi jika digunakan dengan hati-hati. Udara ini membersihkan debu tanpa menyentuh papan. Jauhkan nosel cukup jauh untuk melindungi komponen kecil.
Note: Jangan gunakan tekanan udara yang kuat. Tekanan udara tersebut dapat melonggarkan bagian-bagian kecil.
Apa yang harus Anda lakukan jika PCB basah?
Matikan perangkat dan cabut segera. Keringkan PCB sepenuhnya dengan udara atau pengering dengan suhu rendah. Periksa kotoran atau karat sebelum menyalakannya kembali.
peringatan: Jangan pernah menggunakan PCB yang basah. Hal ini dapat menyebabkan kerusakan atau korsleting.
