Designet af IC-kort (pcb) påvirker, hvordan enheder fungerer og holder. Ethvert ic-kortdesign starter med et printkort. Dette kort er rygraden for ic-komponenter. PCB design Processen ændrer, hvor godt den fungerer, hvor længe den holder, og prisen. Valg af printkort påvirker, hvor ic-delene placeres, og hvordan de forbindes. Disse valg ændrer, hvor godt enheden fungerer. Ingeniører inden for ic-kortdesign er optaget af pålidelighed og at spare penge. Dette hjælper dem med at lave bedre elektroniske enheder. Teams bruger gode designidéer og nye ic-opfindelser. Dette hjælper dem med at få de bedste resultater.
Nøgleforsøg
Et godt printkortdesign får enheder til at fungere bedre og holde længere. Det hjælper også med at spare penge. Ingeniører starter med at se på, hvad enheden har brug for. De vælger de rigtige dele til jobbet. EDA-værktøjer og simulering hjælper med at opdage fejl tidligt. Dette giver ingeniører mulighed for at løse problemer, før de bygger printkortet. Godt printkortlayout og -routing hjælper med at kontrollere varme. De styrer også signaler og strøm i den rigtige retning. Dette giver bedre resultater. At holde signal og strøm stærke forhindrer fejl. Det hjælper også enheder med at holde længere. Termisk styring holder boardet sikkert mod varme. Dette gør, at printpladen holder i flere år. Design med henblik på fremstillingsevne gør konstruktionen nemmere. Det giver også produkter af bedre kvalitet. At lære om ny teknologi og metoder hjælper ingeniører med at forbedre printpladedesign.

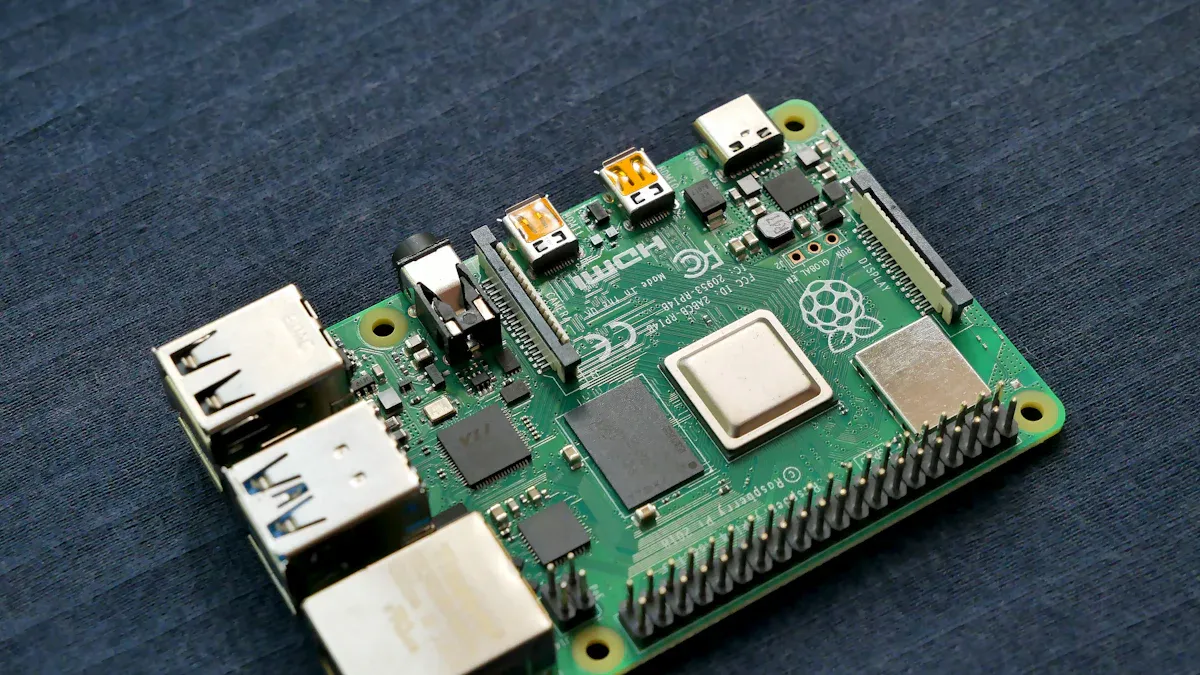

Grundlæggende om printkort
Hvad er et printkort
Et printkort, eller PCB, findes i de fleste elektroniksystemer. Ingeniører bruger et PCB til at holde og forbinde dele. Kortet har kobberledninger, der fungerer som veje for elektricitet. Disse ledninger lader elektricitet bevæge sig mellem delene. Måden et PCB er lavet på bestemmer, hvordan kredsløbene fungerer sammen. Et godt PCB-layout holder tingene pæne og lette at følge. Dette hjælper folk med at bygge og reparere enheden.
PCB'er kan have mange former og størrelser. Nogle har ét lag, men andre har flere lag stablet op. Flere lag gør kredsløbet mere komplekst. Ingeniører vælger det bedste PCB-layout til hver enhed. De tænker over, hvordan kredsløbene vil passe og fungere.
Bemærk: Et godt printkortlayout kan forhindre fejl og hjælpe enheden med at fungere bedre.
Hvorfor printkortdesign er vigtigt
PCB-design er vigtigt for hvordan enheder fungerer. Layoutet ændrer, hvordan elektricitet bevæger sig i kredsløbene. Hvis designet er dårligt, fungerer kredsløbene muligvis ikke korrekt. Dette kan ødelægge enheden. Ingeniører skal planlægge printkortets layout omhyggeligt. De kontrollerer, hvordan hvert kredsløb er forbundet med de andre. De tænker også over, hvor de skal placere hver del.
Et stærkt printkortdesign forhindrer problemer som kortslutninger eller signaltab. Det gør også enheden mere sikker. Godt design kan sænke omkostningerne ved at fremstille enheden. Det kan også hjælpe enheden med at holde længere.
Godt printkortlayout hjælper enheden med at fungere bedre.
Omhyggeligt design gør enheden mere pålidelig.
Smarte layoutvalg kan spare penge.
Ydelse og pålidelighed
Ydeevne og pålidelighed er vigtige mål i printkortdesign. Måden ingeniører konfigurerer printkortlayoutet på, ændrer, hvor godt enheden fungerer. Et godt layout holder kredsløbene korte og enkle. Dette mindsker risikoen for signalproblemer. Det hjælper også med at kontrollere varme, som kan skade kredsløbene.
Pålidelighed betyder, at enheden fungerer godt i lang tid. Ingeniører tester printkortets layout for at finde svage punkter. De bruger specialværktøjer til at se, om kredsløbene kan håndtere stress. De leder også efter måder at forbedre designet på.
faktor | Indvirkning på printkort |
|---|---|
Layout | Ændrer ydeevne |
Gør det mere pålideligt | |
Valg af komponenter | Hjælper kredsløbene |
Ingeniører forsøger at finde balancen mellem ydeevne og pålidelighed. De ændrer printpladelayoutet, når ny teknologi kommer ud. Dette holder enhederne sikre og fungerer godt.
IC-kort (pcb) designproces
Kravsanalyse
Designprocessen for ic-boards (pcb'er) begynder med en kravanalyse. Ingeniører indsamler alle detaljer om, hvad enheden skal kunne. De ser på funktioner, størrelse og strømbehov. Dette trin lægger grunden for alle andre dele af ic-boarddesignet.
Valg af komponenter
Ingeniører vælger de rigtige ic-dele til kredsløbet. De kontrollerer spænding, strøm og hastighed for hver ic. Valget af komponenter påvirker printkortets layout og den måde, kredsløbene forbindes på. Godt komponentvalg hjælper ic-kortdesignet med at opfylde ydeevnemålene. Ingeniører følger strenge retningslinjer for at undgå fejl. De tænker også over omkostninger og hvor nemt det er at få fat i hver ic.
Ingeniører oplister alle nødvendige ic-dele.
De tjekker, om hvert ic passer til designet.
De sammenligner forskellige muligheder for at finde det bedste match.
Topologi og grænseflader
Dernæst beslutter ingeniørerne, hvordan IC-delene skal forbindes. De planlægger topologien, som viser signalstrømmen i kredsløbet. Grænsefladerne forbinder IC-kortet med andre enheder. En klar topologi hjælper med printkortlayout og routing. Ingeniører bruger retningslinjer for at holde designet enkelt og pålideligt.
Tip: En velplanlagt topologi gør routing nemmere og reducerer fejl i kredsløbet.
Skematisk design
Efter behovsanalysen går ingeniørerne videre til skematisk designDette trin opretter et kort over kredsløbet. Skematiske tegninger viser, hvordan hvert ic forbindes til andre. Det fungerer som en blueprint for printkortets layout.
EDA værktøjer
Ingeniører bruger EDA-værktøjer (Electronic Design Automation) til at tegne skemaet. Disse værktøjer hjælper dem med at placere hvert ic og hver ledning på det rigtige sted. EDA-værktøjer kontrollerer også for fejl i kredsløbet. De følger retningslinjer for at sikre, at designet er korrekt. Værktøjerne hjælper ingeniører med at planlægge printkortets layout og routing, før de laver det rigtige printkort.
EDA-værktøjsfunktion | Fordel for ic-board design |
|---|---|
Fejl ved kontrol | Finder fejl tidligt |
Automatisk routing | Fremskynder printkortlayout |
Simulation | Tester kredsløbets ydeevne |
Simulation
Simulering lader ingeniører teste kredsløbet, før de bygger det. De bruger EDA-værktøjer til at køre disse tests. Simuleringen kontrollerer, om ic-board-designet opfylder alle krav. Den finder problemer med signalflow, strøm og varme. Ingeniører justerer skematikken og printkortets layout baseret på simuleringsresultater. Dette trin sparer tid og penge ved at opdage fejl tidligt.
PCB-layout
PCB layout Dette trin forvandler diagrammet til et rigtigt printkort. Ingeniører placerer hvert ic og hver ledning på printkortet. De følger retningslinjerne for at sikre, at layoutet fungerer godt. Et godt printkortlayout forbedrer ydeevnen og gør routing nemmere.
Brætstørrelse og placering
Ingeniører vælger den rigtige størrelse til printkortet. De arrangerer hvert ic, så det passer til pladsen. Placeringen af delene påvirker routing og den måde, kredsløb fungerer på. Et kompakt layout kan sænke omkostningerne og forbedre ydeevnen. Ingeniører bruger retningslinjer for at undgå overbelastning og for at gøre printkortet nemt at bygge.
Placer højhastigheds-ic-dele tæt på hinanden.
Hold strøm- og jordledninger korte.
Sørg for plads til routing og testning.
Termiske og elektriske faktorer
Varme og elektricitet påvirker, hvordan printkortet fungerer. Ingeniører planlægger layoutet for at kontrollere varmen. De bruger brede spor til høj strøm og tilføjer ekstra kobber til køling. Godt printkortlayout beskytter kredsløb mod overophedning. Ingeniører kontrollerer også for elektrisk støj og signaltab. De følger retningslinjer for at beskytte IC'en og hele kredsløbet.
Bemærk: Omhyggelig planlægning af termiske og elektriske faktorer i printkortets layout øger ic-kortets levetid.
Routing
Routing er et meget vigtigt trin i printkortdesign. Ingeniører bruger routing til at forbinde alle delene på printkortet. De planlægger, hvor signalerne og strømledningerne skal placeres. God routing hjælper printkortet med at fungere godt og holde længere. Ingeniører skal følge strenge regler, når de udfører routing. De bruger ikke skarpe hjørner og holder sporene korte. Dette hjælper med at holde signalerne stærke og reducerer fejl.
Routingvalg ændrer hele printkortets layout. Ingeniører vælger sporbredder baseret på, hvor meget strøm der flyder. De holder hurtige signaler væk fra følsomme analoge linjer. Dette stopper interferens og holder signalerne klare. Routing gør det også nemmere at bygge printkortet. Enkle routingstier hjælper med at undgå fejl, når man laver printkortet.
Signalintegritet
Signalintegritet er meget vigtig under routing. Ingeniører arbejder på at holde signalerne rene og fri for støj. De bruger specielle spor til at beskytte signalintegriteten. Matchende impedans forhindrer signaltab og refleksioner. Ingeniører placerer sporene fra hinanden for at reducere krydstale. Krydstale kan skabe uønskede signaler i andre spor.
Ingeniører bruger simuleringsværktøjer til at kontrollere signalintegriteten, før de færdiggør printkortets layout. De leder efter steder, hvor signalerne kan blive svage. Hvis de finder problemer, ændrer de routingen eller layoutet. Dette sikrer, at printkortet har en stærk signalintegritet. God signalintegritet betyder, at enheden fungerer bedre og har færre fejl.
Tip: Kontroller altid printkortets layout for signalintegritetsproblemer, før du fremstiller printkortet.
Strømforsyning
Strømforsyning er meget vigtig i printkortlayout og -routing. Ingeniører bruger brede spor til strømledninger for at føre mere strøm. De placerer afkoblingskondensatorer tæt på ic-benene. Dette hjælper med at forhindre spændingsfald og støj. God strømforsyning holder printkortet i god stand.
Ingeniører bruger mange jord- og effektplaner i flerlags-pcb-designs. Disse planer sænker modstanden og hjælper med at bevare strømforsyningens integritet. De hjælper også med at flytte varme væk fra hotspots. Omhyggelig kabelføring af strømledninger forhindrer hotspots og spændingsdyk. Ingeniører kontrollerer layoutet for at sikre, at alle dele får en stabil strøm.
Fokus på strømforsyning under kabelføring hjælper printkortet med at fungere godt og holde længere. Det gør det også nemmere at teste og bygge.
Simulering og verifikation
Simulering og verifikation hjælper ingeniører med at finde problemer, før de fremstiller printkortet. De bruger simuleringsværktøjer til at teste printkortets layout i virkelige situationer. Disse værktøjer kontrollerer, hvordan signaler og strøm bevæger sig hen over printkortet. Ingeniører tester for signalintegritet, strømintegritet og varmeproblemer.
Simuleringsresultater hjælper ingeniører med at ændre printkortets layout. Hvis en test viser svage signaler, ændrer ingeniørerne routing eller sporbredde. De kontrollerer også for problemer med strømforsyningen. Verifikationstrin sikrer, at printkortets layout opfylder alle designmål. Dette sparer tid og penge ved at reducere fejl, før printkortet fremstilles.
Elektriske og termiske kontroller
Elektriske og termiske kontroller er en stor del af simulering og verifikation. Ingeniører bruger disse kontroller til at finde svage punkter i printkortet. Elektriske kontroller leder efter kortslutninger, brud og impedansproblemer. De tester også for problemer med signalintegriteten.
Termiske kontroller undersøger for varmeophobning i printpladens layout. Ingeniører bruger simuleringsværktøjer til at finde hotspots. De tilføjer termiske vias eller kobberrør for at hjælpe med at fjerne varme. Disse trin beskytter printpladen mod at blive for varm under brug.
Bemærk: Elektriske og termiske kontroller hjælper printkortet med at holde længere og fungere bedre.
Fremstilling og test
Fremstilling og test forvandler printkortlayoutet til et rigtigt produkt. Ingeniører gør printkortlayoutet klar til produktion ved at lave detaljerede filer. Disse filer styrer byggeprocessen og hjælper med at holde tingene korrekte.
Produktionsfiler
Produktionsfiler omfatter Gerber-filer, borefiler og samletegninger. Ingeniører laver disse filer ud fra printkortets layout. Hver fil giver instruktioner til et forskelligt trin i fremstillingen af printkortet. Tydelige og korrekte filer hjælper med at undgå fejl og fremskynde processen.
Ingeniører kontrollerer alle produktionsfiler, før de sendes til fabrikken. De leder efter manglende detaljer eller fejl. Denne kontrol hjælper med at forhindre dyre fejl under fremstillingen.
Fabrication
Fremstilling forvandler printpladelayoutet til et rigtigt printkort. Fabrikkerne bruger produktionsfilerne til at bygge printpladen lag for lag. De ætser kobberspor, borer huller og tilføjer loddemasker. Hvert trin følger designet i printpladelayoutet.
Kvalitetskontroller finder sted under fremstillingen. Fabrikker leder efter defekter eller lag, der ikke flugter. De bruger maskiner til at sammenligne det færdige printkort med det originale layout.
Test efter produktion
Efterproduktionstest sikrer, at printkortet fungerer som planlagt. Ingeniører bruger maskiner til at kontrollere for kortslutninger, brud og signalproblemer. De tester også strømforsyning og varmeydelse.
Testning hjælper med at finde problemer, der blev overset i tidligere trin. Ingeniører løser eventuelle problemer, før de fremstiller flere printkort. Dette sikrer, at hvert printkort opfylder kvalitetsstandarderne.
Påmindelse: Omhyggelig testning efter fremstilling af printkortet er med til at beskytte det endelige produkts omdømme.
Principper for design af IC-kort
Signalintegritet
Signalintegritet er en central del af IC-kortdesign. Ingeniører arbejder hårdt for at holde signalerne rene og stærke. Dette hjælper enheden med at fungere godt og holde længere. Hvis signalintegriteten er dårlig, kan enheden have fejl eller holde op med at virke. Ingeniører bruger smart design til at beskytte signalintegriteten.
Et godt layout holder sporene korte og lige. Ingeniører bruger ikke skarpe hjørner eller pludselige sporændringer. De holder højhastighedssignaler væk fra følsomme analoge signaler. Dette reducerer støj og holder signalerne stabile. Simuleringsværktøjer hjælper ingeniører med at kontrollere signalintegriteten, før de fremstiller printpladen. Disse værktøjer viser, hvor signaler kan blive svage eller støjende.
Bemærk: Højhastighedskredsløb har ofte problemer med signalintegriteten. Tidlige kontroller hjælper med at forhindre dyre fejl.
Impedans og krydstale
Impedanskontrol er vigtig for signalintegriteten. Ingeniører matcher sporimpedansen med kilden og belastningen. Dette forhindrer refleksioner, der kan svække signaler. Kontrolleret impedans holder kredsløbet i god stand. Ingeniører bruger specialværktøjer til at finde den rigtige sporbredde og -afstand.
Krydstale opstår, når signaler i ét spor påvirker et andet spor. Ingeniører placerer sporene fra hinanden for at mindske krydstale. De bruger jordplaner til at afskærme signaler. Godt design holder krydstale lav og beskytter signalintegriteten. Ingeniører kontrollerer for krydstale under simuleringen og ændrer layoutet om nødvendigt.
faktor | Indvirkning på signalintegritet |
|---|---|
Impedans | Stopper refleksioner |
Krydstale | Reducerer støj |
Sporlængde | Holder signalerne stærke |
Ingeniører bruger disse ideer til at holde signalintegriteten høj og gøre enheden mere pålidelig.
Magtintegritet
Strømforsyningsintegritet betyder, at strømmen flyder stabilt over hele kortet. Ingeniører designer strømforsyningen for at holde spændingen stabil og reducere støj. God strømforsyningsintegritet hjælper enheden med at fungere godt og holde længere. Dårlig strømforsyningsintegritet kan forårsage spændingsfald, støj eller enhedsfejl.
Ingeniører bruger brede spor og solide jordplaner i layoutet. De placerer afkoblingskondensatorer tæt på IC-benene. Disse trin holder strømmen stabil og hjælper kredsløbet med at fungere godt. Simuleringsværktøjer hjælper ingeniører med at kontrollere strømforsyningens integritet, før de fremstiller printkortet.
Støjreduktion
Støjreduktion er en stor del af strømforsyningens integritet. Ingeniører bruger omhyggelig layout for at holde støj væk fra følsomme signaler. De holder strøm- og jordplaner adskilt for at reducere støj. Afkoblingskondensatorer filtrerer højfrekvent støj fra. Godt design holder støjen lav og hjælper enheden med at fungere bedre.
Tip: Placer afkoblingskondensatorer så tæt som muligt på hver IC-ben for at opnå den bedste støjreduktion.
Ingeniører kontrollerer for støjproblemer under simuleringen. De ændrer layoutet for at løse eventuelle problemer. Dette fokus på støjreduktion hjælper enheden med at fungere godt og holde længere.
Termisk styring
Termisk styring beskytter IC-kortet mod varme. Ingeniører designer layoutet til at flytte varme væk fra varme punkter. God termisk styring holder enheden sikker og hjælper den med at holde længere. Dårlig termisk styring kan få kredsløb til at svigte eller miste ydeevne.
Ingeniører bruger brede kobberområder og termiske vias i layoutet. Disse funktioner hjælper med at sprede varmen over hele kortet. De holder varme dele væk fra hinanden for at mindske varmeophobning. Simuleringsværktøjer hjælper ingeniører med at kontrollere termisk ydeevne, før de fremstiller kortet.
Varmeafledning
Varmeafledning er et hovedmål inden for termisk styring. Ingeniører designer layoutet, så varmen hurtigt kan slippe ud. De bruger køleplader, kobberrør og termiske vias til at flytte varme væk fra IC'er. God varmeafledning holder kortet køligt og hjælper det med at fungere godt.
Termisk funktion | Fordel for ydeevne |
|---|---|
Kobber hældes | Spred varme |
Termiske vias | Flyt varme til andre lag |
Kølerum | Træk varme væk fra IC'er |
Påmindelse: God varmestyring i layoutet gør enheden mere pålidelig og sørger for, at den fungerer godt.
Ingeniører bruger disse designidéer til at beskytte IC-kortet mod varme og hjælpe det med at fungere bedre.
EMC
Elektromagnetisk kompatibilitet (EMC) sikrer, at et IC-kort fungerer godt. Det hjælper kortet med at undgå uønsket elektrisk støj. Ingeniører er opmærksomme på EMC for at holde kredsløb sikre og fungerer korrekt. Godt EMC-design hjælper enheder med at bestå tests og fungere godt i det virkelige liv.
EMI-kontrol
Elektromagnetisk interferens (EMI) kan forstyrre signaler og skade enheders ydeevne. Ingeniører bruger forskellige måder at kontrollere EMI og holde kredsløb stabile. De planlægger printkortets layout for at gøre loopområder små. De undgår også lange parallelle spor. Kortere spor hjælper med at forhindre støj i at forlade printkortet.
Afskærmning er vigtig for EMI-kontrol. Ingeniører tilføjer jordplaner og afskærmningsbokse for at blokere dårlige signaler. De bruger ferritperler og filtre til at stoppe højfrekvent støj. Omhyggelig placering og routing af dele reducerer EMI-risikoen yderligere.
Tip: Placer afkoblingskondensatorer tæt på IC-benene. Dette blokerer højfrekvent støj og hjælper kortet med at fungere bedre.
Ingeniører tester printkort for EMI under design. De bruger simuleringsværktøjer til at finde problemområder og rette layoutet. Disse trin hjælper produktet med at overholde EMC-reglerne og fungere godt mange steder.
Producerbarhed
Fremstillingsevne betyder at gøre IC-kortet nemt for fabrikker at bygge. Ingeniører tænker tidligt på fremstillingsevne for at undgå dyre ændringer senere. Et kort, der er nemt at lave, fungerer også bedre og holder længere.
Produktion effektivitet
Produktionseffektivitet viser, hvor hurtigt og problemfrit en fabrik kan fremstille printpladen. Ingeniører bruger standardstørrelser på delene og tydelige etiketter som hjælp. De sætter ikke delene for tæt sammen. Dette gør samling og kontrol nemmere.
Et godt printkort bruger simpel routing og smart placering af dele. Dette mindsker fejl under konstruktion og testning. Ingeniører vælger materialer og trin, der passer til, hvad fabrikken kan gøre. Disse valg holder omkostningerne nede og hjælper printkortet med at fungere godt.
Fremstillingsfaktor | Indvirkning på produktionseffektivitet |
|---|---|
Standardstørrelser på dele | Hurtigere montage |
Tydelig mærkning | Færre fejl |
Logisk layout | Nemmere inspektion |
Simpel routing | Mindre risiko for defekter |
Bemærk: God fremstillingsevne gør produktionen hurtigere. Det hjælper også med at få enheden til at fungere godt og holde længere.
Ingeniører tjek designet med fabriksteams, før printpladen færdiggøres. Dette teamwork finder problemer tidligt og hjælper printpladen med at opfylde både ydeevne- og produktionsbehov.
PCB-teknologitendenser
Flerlagsplader
Flerlagsplader har ændret den måde, ingeniører bygger elektronik på i dag. Disse printkort har mange lag kobber og isolering. Hvert lag bærer signaler eller strøm til enheden. Dette design giver ingeniører mulighed for at placere flere kredsløb på mindre plads. Enheder som smartphones og computere bruger disse printkort til krævende opgaver.
Ingeniører vælger flerlags-PCB'er for at få enheder til at fungere bedre. Flere lag hjælper med signalveje og reducerer interferens. Højhastighedskredsløb har ofte brug for disse printkort. De ekstra lag styrer signaler og reducerer støj. Flerlags-printkort hjælper også med strømforsyningen. De holder spændingen stabil over hele enheden.
Bemærk: Flerlags-PCB'er hjælper med at lave små og stærke enheder.
HDI teknologi
HDI-teknologi står for High-Density Interconnect. Dette bruger meget tynde linjer og små huller kaldet mikrovias. HDI-printkort passer til flere forbindelser på et lille område. Ingeniører bruger HDI til at gøre enheder lettere og tyndere.
Telefoner, tablets og wearables bruger HDI-printkort. Disse printkort håndterer hurtige signaler og hurtig dataoverførsel. HDI-tendenser viser, at flere enheder har brug for hurtigere og mindre printkort. Ingeniører vælger HDI for at spare plads og forbedre, hvor godt tingene fungerer.
HDI-kort hjælper også med at holde signalerne stærke. Kortere strækninger og små dele reducerer signaltab. Dette gør HDI fremragende til højhastighedskredsløb. Ingeniører bruger ofte HDI med flerlagskort for at opnå de bedste resultater.
Feature | Fordel |
|---|---|
Mikroviaer | Spar plads |
Tynde spor | Understøtter højhastigheds |
Tæt layout | Monter flere kredsløb |
Fleksible printkort
Fleksible printkort kan bøjes og vride uden at knække. Ingeniører bruger disse printplader i ting, der bevæger sig eller foldes. Bærbare enheder, medicinsk værktøj og kameraer har ofte brug for fleksible printplader. Disse printplader passer i trange steder og med mærkelige former.
Fleksible printkort bruger tynd plastik til basen. Dette gør det muligt for printkortet at bøje mange gange. Ingeniører designer fleksible printkort til simple eller hårde kredsløb. Nogle enheder blander stive og bøjelige dele. Dette giver både styrke og fleksibilitet.
Fleksible printkort hjælper med at reducere vægt og størrelse. De gør også konstruktionen nemmere. Efterhånden som teknologien bevæger sig mod mindre og smartere ting, bliver fleksible printkort mere populære. Ingeniører mener, at fleksible printkort er nøglen til fremtidige printkortidéer.
Tip: Fleksible printkort er gode til produkter, der bevæger sig eller ændrer form.
RF og højhastighed
RF- og højhastighedsteknologi er meget vigtige i nutidens printkortdesign. Ingeniører bruger dem i ting som smartphones og Wi-Fi-routere. De bruges også i nye medicinske maskiner. RF-kredsløb fungerer med signaler, der bevæger sig meget hurtigt. Højhastighedskredsløb flytter data hurtigt og kræver omhyggelig planlægning.
Mange nye idéer forsøger at forbedre RF- og højhastighedskredsløb. Ingeniører skal forhindre signaltab og støj. De vælger specielle materialer og følger layoutregler. Dette holder signalerne stærke. Højhastighedskredsløb har brug for korte og lige veje til signaler. Dette hjælper med at forhindre fejl og holder dataflytningen hurtig.
Ingeniører bruger kontrollerede impedansspor til højhastighedssignaler. Disse spor hjælper med at holde signalformen den samme. Jordplaner beskytter signaler mod støj. I RF-design bruger ingeniører ikke skarpe hjørner eller lange parallelle spor. Disse trin hjælper med at reducere signaltab og krydstale.
Bemærk: Godt RF- og højhastighedsdesign gør det muligt for enheder at sende og modtage data uden fejl.
Mange enheder bruger nu både RF- og højhastighedskredsløb. For eksempel bruger en smartphone RF til trådløse signaler. Den bruger højhastighedskredsløb til hurtig data. Ingeniører skal balancere begge dele i ét printkort. De holder RF- og højhastighedsdelene adskilt på printkortet. Dette holder signalerne rene og forhindrer dem i at blandes.
Ingeniører tester RF- og højhastighedskredsløb med simuleringsværktøjer. Disse værktøjer viser, hvordan signaler bevæger sig på printpladen. Hvis de finder et problem, ændrer de layoutet eller materialerne. Nogle gange bruger de specielle belægninger eller skjolde til at beskytte signaler.
Tabellen nedenfor viser nogle af de vigtigste trin i design af RF- og højhastighedskredsløb:
Trin | Formål |
|---|---|
Kontrolleret impedans | Holder signalerne stabile |
Jordfly | Skærmer mod støj |
Korte signalveje | Reducerer signaltab |
Simulation | Finder og løser problemer |
Ingeniører følger strenge regler for design af højhastighedskredsløb. De kontrollerer hvert spor og hver forbindelse. Dette omhyggelige arbejde hjælper enheder med at holde trit med ny teknologi. Efterhånden som teknologien vokser, vil RF og højhastighedskredsløb blive endnu vigtigere i nye produkter.
Løbende læring
Holder sig opdateret
Ingeniører inden for printkortdesign skal ofte lære nye ting. Teknologi ændrer sig hurtigt. Nye materialer og værktøjer kommer ud hvert år. Ingeniører læser nyheder og taler i onlinegrupper. Mange går til workshops eller ser webinarer for at lære nye designtips. Nogle følger eksperter på sociale medier for hurtige nyheder.
Tip: Konstant læring hjælper ingeniører med at løse problemer tidligt og finde bedre måder at arbejde på.
En god ingeniør tjekker for opdateringer i designsoftware. De ser også på nye sikkerhedsregler og testtrin. Denne vane holder deres færdigheder stærke og deres arbejde opdateret.
Avancerede metoder
Moderne printkortdesign bruger særlige metoder til at løse vanskelige problemer. Simuleringsværktøjer lader ingeniører teste kredsløb, før de bygger dem. Disse værktøjer viser, hvordan varme, signaler og strøm bevæger sig på printkortet. Ingeniører bruger 3D-modellering til at se, hvordan dele passer sammen. Dette trin hjælper dem med at forhindre fejl, før de laver det rigtige printkort.
Nogle teams bruger maskinlæring til at gætte designproblemer. Andre bruger automatiske kontroller til hurtigt at finde fejl. Disse nye metoder sparer tid og gør arbejdet bedre. De hjælper også forskellige dele og systemer med at arbejde sammen.
En tabel nedenfor viser nogle avancerede metoder og deres fordele:
Metode | Fordel |
|---|---|
Simuleringsværktøjer | Find problemer tidligt |
3D modellering | Forbedre montering af dele |
Automatiserede kontroller | Reducer menneskelige fejl |
Maskinelæring | Forudsig designproblemer |
Ingeniører, der bruger disse metoder, kan udføre vanskelige projekter. De sørger for, at hvert design er meget godt.
Branchetilpasning
Elektronikindustrien ændrer sig hurtigt. Virksomheder skal ændre sig for at følge med. De opdaterer deres design for at imødekomme nye behov. Mange prøver nye materialer eller layouts for bedre resultater. Teams tester, om deres printkort fungerer med nye enheder og standarder.
Ingeniører arbejder sammen med andre teams for at dele ideer. De deltager i grupper for at lære de bedste måder at designe på. Dette teamwork hjælper alle med at blive bedre til deres arbejde. Virksomheder, der forandrer sig hurtigt, kan lave bedre produkter og hjælpe kunderne.
Bemærk: Ved at ændre sig i takt med branchen, holder vi produkterne sikre, stærke og klar til det, der kommer.
For at blive rigtig god til IC-board PCB-design, skal du kende trinene og reglerne godt. Ingeniører, der bruger klare trin og smarte idéer, laver enheder, der fungerer godt og holder længe. De lærer hele tiden om ny teknologi og måder at designe på, så deres færdigheder forbliver stærke.
At afprøve nye ideer og bruge det, der fungerer bedst, hjælper teams med at lave bedre produkter. At vinde inden for printkortdesign betyder at bruge det, man ved, lære mere og træffe gode valg.
Ofte stillede spørgsmål
Hvad er hovedformålet med et printkort i elektroniske enheder?
Et printkort holder og forbinder elektroniske dele. Det giver kredsløb en stærk base. Ingeniører bruger printkort til at holde delene pæne. Printkort sørger for, at elektriciteten flyder den rigtige vej.
Hvordan vælger ingeniører det rigtige printkortmateriale?
Ingeniører vælger materialer ud fra varme, hastighed og pris. FR-4 bruges til de fleste plader. Nogle hurtige eller bøjelige plader kræver specielle materialer.
Hvorfor forbedrer flerlags-PCB'er ydeevnen?
Flerlags PCB'er få plads til flere kredsløb på et lille område. De hjælper med at stoppe signalproblemer og forbedre signalerne. Enheder, der er hurtige eller komplekse, bruger ekstra lag.
Hvilke værktøjer hjælper ingeniører med at designe printkort?
Ingeniører bruger EDA-værktøjer til designarbejde. Disse værktøjer hjælper med at tegne, planlægge, teste og kontrollere for fejl. Altium Designer, Eagle og KiCAD er populære valg.
Hvordan forhindrer ingeniører overophedning på et printkort?
Ingeniører bruger brede kobberledninger, termiske vias og køleplader. De holder varme dele adskilt og tilsætter kobber for at sprede varme. Simuleringsværktøjer hjælper med at finde varme punkter.
Hvad er signalintegritet, og hvorfor er det vigtigt?
Signalintegritet betyder, at signalerne forbliver stærke og klare. God signalintegritet forhindrer fejl og holder enhederne i gang. Ingeniører bruger korte linjer og indstillet impedans for at beskytte signaler.
Kan fleksible printkort erstatte stive printkort i alle enheder?
Fleksible printkort er gode til ting, der bøjer eller bevæger sig. De kan ikke erstatte stive printkort i alle enheder. Nogle enheder har brug for styrken af stive printkort.
