Дизайн друкованої плати 5G: вибір високочастотного матеріалу (Rogers, PTFE, LCP)

1. Введення

Успішний розвиток Конструкції друкованих плат 5G критично залежить від вибору матеріалу. Оскільки технологія 5G просуває частоти в діапазон міліметрових хвиль (mmWave) від 24 до 77 ГГц і вище, традиційні матеріали друкованих плат, такі як стандартний FR-4, мають труднощі з підтримкою цілісності сигналу через високі діелектричні втрати та ненадійні електричні властивості. Вибір матеріалу підкладки безпосередньо впливає на втрати сигналу, терморегуляцію, контроль імпедансу та надійність пристроїв 5G.

Три основні сімейства матеріалів домінують на ринку друкованих плат 5GРоджерс висока частота ламінати, Підкладки на основі PTFE (політетрафторетилену), та LCP (рідкокристалічний полімер) матеріали. Кожне сімейство пропонує чіткі переваги з точки зору електричних характеристик, механічних властивостей, вимог до обробки та вартості. Матеріали Rogers забезпечують баланс між продуктивністю та технологічністю, ламінати на основі PTFE забезпечують найнижчі втрати для вимогливих застосувань, тоді як LCP забезпечує гнучкість без шкоди для радіочастотних характеристик.

2. Ключові властивості матеріалів для застосувань 5G

2.1 Діелектрична проникність (Dk/εr)

Діелектрична проникність (Dk або εr) є важливою властивістю матеріалу, яка визначає, як електромагнітні хвилі поширюються через підкладку. Вона безпосередньо впливає на керування імпедансом та швидкість поширення сигналу. Нижчі значення Dk призводять до швидшого поширення сигналу та ширшої ширини доріжок для заданого імпедансу, що може спростити трасування. Однак, нижчий Dk також означає більші довжини хвиль, що може збільшити розміри антени.

Для застосувань 5G типові діапазони Dk становлять:

  • Матеріали Rogers: Dk 3.0-3.5 (RO3003 при 3.00, RO4350B при 3.48)
  • Ламінати на основі PTFE: Dk 2.1-2.2 (RT/duroid 5880 при 2.20)
  • Підкладки LCP: Dk 2.9-3.2

Стабільність Dk в залежності від частоти та температури не менш важлива. Матеріали зі стабільним Dk мінімізують коливання імпедансу та підтримують цілісність сигналу в усьому спектрі 5G.

2.2 Коефіцієнт втрат (Df/тангенс кута втрат)

Коефіцієнт дісипації (Df), також відомий як тангенс кута діелектричних втрат (tan δ), кількісно визначає діелектричні втрати в матеріалі підкладки. На високих частотах навіть невеликі відмінності в Df суттєво впливають на ослаблення сигналу. Нижчі значення Df є критично важливими для застосувань міліметрових хвиль, де внесені втрати необхідно мінімізувати для підтримки прийнятних бюджетів каналу.

Порівняльні значення Df на частоті 10 ГГц:

  • Rogers RO4350B: Df 0.0037 (гарний баланс)
  • Rogers RO3003: Df 0.0010 (наднизькі втрати)
  • PTFE (RT/duroid 5880): Df 0.0009 (найнижчий доступний)
  • LCP: Df 0.002-0.004 (залежить від рецептури)

Для мм-хвильових частот (24-77 ГГц) вибір матеріалу може означати різницю між функціональним та нефункціональним дизайном. Матеріал з Df = 0.0037 може втратити на 3-4 дБ більше, ніж матеріал з Df = 0.0009 на лінії передачі довжиною 10 см на частоті 28 ГГц.

3. Високочастотні ламінати Rogers

Корпорація Rogers розробила комплексний портфель високочастотних ламінатів, спеціально розроблених для радіочастотних та мікрохвильових застосувань. Ці матеріали стали галузевими стандартами для розробки друкованих плат 5G завдяки своїм чудовим електричним характеристикам, технологічності з використанням стандартних процесів виготовлення друкованих плат та конкурентоспроможним цінам порівняно з чистими PTFE-альтернативами.

3.1 Серія Rogers RO4000 (RO4350B, RO4003C)

Серія RO4000 представляє найпопулярнішу сімейство матеріалів Rogers, що пропонує ламінати з вуглеводневим/керамічним наповнювачем та скловолокном. Ці матеріали поєднують чудові електричні характеристики з обробкою, сумісною з FR-4, що робить їх доступними для більшості виробників друкованих плат.

Основні характеристики RO4350B (найпоширеніший):

  • Діелектрична проникність: 3.48 ± 0.05 (при 10 ГГц)
  • Коефіцієнт дисипації: 0.0037 (при 10 ГГц)
  • Температура склування: >280°C

Основною перевагою обробки серії RO4000 є сумісність зі стандартними методами виготовлення FR-4 — спеціальне травлення або плазмова обробка не потрібні. Це значно скорочує виробничі витрати та терміни виконання. RO4350B можна свердлити, фрезерувати та гальванізувати за допомогою традиційних процесів.

3.2 Серія Rogers RO3000 (RO3003, RO3006)

Серія RO3000 орієнтована на застосування, що вимагають наднизьких втрат. RO3003, з коефіцієнтом дисипації всього 0.0010 на частоті 10 ГГц, конкурує з чистими матеріалами з ПТФЕ, зберігаючи при цьому кращу розмірну стабільність та нижчу вартість.

Ці композитні матеріали з ПТФЕ-кераміки пропонують:

  • RO3003: Dk 3.00, Df 0.0010 (найнижчий збиток у портфелі Роджерса)
  • RO3006: Dk 6.50, Df 0.0020 (вищий Dk для компактних конструкцій)
  • Стабільні електричні властивості до 77 ГГц і вище
  • Низький коефіцієнт розтягування (CTE) по осі Z для надійної роботи перехідного отвору

Серія RO3000 ідеально підходить для підсилювачів потужності базових станцій 5G, що працюють на частотах 3.5 ГГц та міліметрових хвиль (24-40 ГГц), фазованих антенних решіток та обладнання для транспортування міліметрових хвиль.

3.3 Серія Rogers RT/duroid

RT/duroid 5880 представляє преміальний ламінат Rogers на основі PTFE, що пропонує найнижчу діелектричну проникність та коефіцієнт втрат у своєму портфоліо. З Dk 2.20 та Df 0.0009 на частоті 10 ГГц він безпосередньо конкурує з чистими PTFE-матеріалами.

Матеріал складається з чистого PTFE з армуванням зі скловолокна, що забезпечує:

  • Відмінні електричні характеристики вище 20 ГГц
  • Низьке поглинання вологи (0.02%)
  • Стабільна продуктивність від постійного струму до 110 ГГц

RT/duroid 5880 – це матеріал вибору для фазованих антен міліметрового діапазону (28 ГГц, 39 ГГц), супутникового зв'язку, аерокосмічних радіолокаційних систем та високопродуктивного випробувального обладнання 5G. Обробка вимагає спеціального використання PTFE, включаючи травлення натрієм або плазмову обробку для з'єднання міді.

3.4 Коли варто обрати Роджерса

Оберіть матеріали Rogers, коли вам потрібне збалансоване співвідношення продуктивності та вартості. Серія RO4000 оптимальна, коли стандартне виробництво друкованих плат Можливості є бажаними, а діапазон частот простягається від 500 МГц до 40 ГГц. Серія RO3000 підходить для застосувань, що вимагають наднизьких втрат до 77 ГГц. RT/duroid підходить для найвимогливіших застосувань міліметрових хвиль вище 20 ГГц. Широкий частотний охоплення від 500 МГц до 77 ГГц робить матеріали Rogers універсальними для всього спектру 5G.

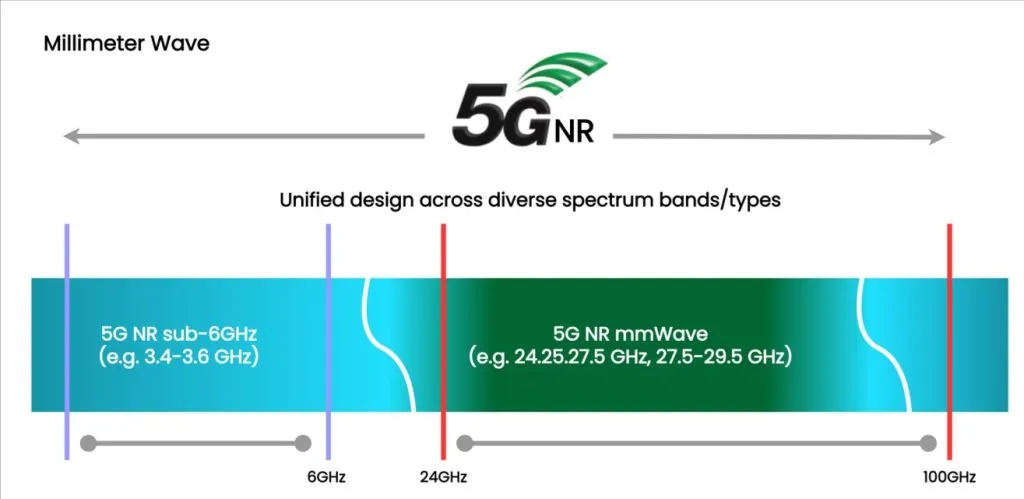

Порівняння частотного спектру дерева рішень 5G
Порівняння частотного спектру дерева рішень 5G

4. Політетрафторетиленові ламінати на основі PTFE

Чистий PTFE (політетрафторетилен) та композитні ламінати на основі PTFE є вершиною матеріалів для друкованих плат з низькими втратами. Хоча PTFE дорожчий та складніший в обробці, ніж матеріали Rogers, він пропонує неперевершені електричні характеристики для найвимогливіших застосувань 5G, особливо в міліметровому спектрі хвиль вище 40 ГГц.

4.1 Характеристики чистого PTFE

Молекулярна структура PTFE забезпечує виняткові властивості:

  • Найнижчі діелектричні втрати: Df зазвичай 0.0009-0.0012 по всьому радіочастотному спектру
  • Відмінна стабільність частоти: електричні властивості залишаються незмінними від постійного струму понад 100 ГГц
  • Дуже низьке поглинання вологи: <0.01%, що запобігає погіршенню діелектричних властивостей

Ці властивості роблять PTFE ідеальним матеріалом для застосувань, де втрата сигналу безпосередньо впливає на продуктивність системи, таких як далекобійні магістральні лінії 5G, радарні системи мм-хвильового діапазону та прецизійне випробувальне обладнання.

4.4 Застосування ПТФЕ

ПТФЕ-матеріали чудово підходять для застосувань, де низькі втрати виправдовують додаткові витрати:

  • Міліметровий радар: Автомобільний радар 77-81 ГГц для автономних транспортних засобів вимагає наднизьких втрат PTFE для досягнення дальності виявлення понад 200 метрів.
  • Супутниковий зв'язок: наземні термінали та ретранслятори Ka-діапазону (26.5-40 ГГц) та Ku-діапазону (12-18 ГГц) мають менші втрати сигналу.
  • Вимірювальне та контрольно-вимірювальне обладнання: аналізатори мережі, аналізатори спектру та калібрувальні стандарти, що працюють до 110 ГГц, потребують точності та стабільності.

4.5 Коли варто вибирати PTFE

Оберіть PTFE, коли потрібна максимальна продуктивність з низькими втратами, зазвичай для частот вище 40 ГГц. Бюджет повинен враховувати вартість високоякісних матеріалів (4-8× FR-4) та спеціалізовану обробку. Застосування, що передбачають експлуатацію в суворих умовах — екстремальні температури, агресивні хімічні речовини або висока вологість — також виграють від виняткової довговічності PTFE. Для більшості застосувань 5G нижче 40 ГГц матеріали Rogers забезпечують достатню продуктивність за нижчою ціною.

Стовпчаста діаграма порівняння вартості матеріалів
Стовпчаста діаграма порівняння вартості матеріалів

5. Рідкокристалічні полімерні (РКП) субстрати

Рідкокристалічний полімер представляє принципово інший підхід до високочастотних матеріалів для друкованих плат. У той час як Rogers та PTFE є жорсткими термореактивними матеріалами, LCP – це термопластик, який поєднує чудові радіочастотні характеристики з властивою гнучкістю. Це унікальне поєднання робить LCP дедалі важливішим для пристроїв 5G з обмеженим простором, зокрема для смартфонів та носимих пристроїв.

5.1 Характеристики матеріалу LCP

LCP демонструє рідкісне поєднання властивостей:

  • Низька діелектрична проникність та втрати: Dk 2.9-3.2, Df 0.002-0.004 по всьому спектру 5G (менше 6 ГГц та ммХвилі)
  • Гнучкий за своєю суттю: Можна багаторазово згинати без погіршення продуктивності, що дозволяє створювати жорстко-гнучкі та повністю гнучкі схеми
  • Відмінна розмірна стабільність: Майже нульовий коефіцієнт теплового розширення (КТР) у площині плівки, що перевершує матеріали Rogers та PTFE

5.2 Унікальні переваги LCP

LCP пропонує кілька можливостей, недоступних для жорстких підкладок:

  • Гнучкість без шкоди для продуктивності: Традиційні гнучкі матеріали, такі як поліімід, мають Df близько 0.01-0.02, що призводить до значних втрат на частотах 5G. LCP досягає гнучкості з Df, порівнянної з жорсткими високочастотними ламінатами.
  • Сумісність з лазерним прямим структуруванням (LDS): плівки LCP можна формувати за допомогою лазерів, що дозволяє швидке прототипування та складні 3D-структури антен без фотолітографії.
  • Термоформувальний: можна формувати у 3D-форми в гарячому стані, що дозволяє створювати конформні антени, які повторюють контури пристрою — критично важливо для смартфонів та носимих пристроїв.

5.5 Коли варто обрати LCP

Оберіть LCP, коли потрібна гнучкість у конструкції — чи то з механічних причин, чи для реалізації нових форм-факторів. Застосування з обмеженим простором, такі як смартфони та носимі пристрої, виграють від тонкого профілю LCP та можливостей термоформування. Інтеграція 3D-антен, особливо для фазованих антенних решіток мм-хвильового діапазону, використовує унікальне поєднання радіочастотних характеристик та формуваності LCP. Якщо застосування жорстке та не вимагає цих спеціальних можливостей, матеріали Rogers або PTFE зазвичай пропонують кращі економічні характеристики.

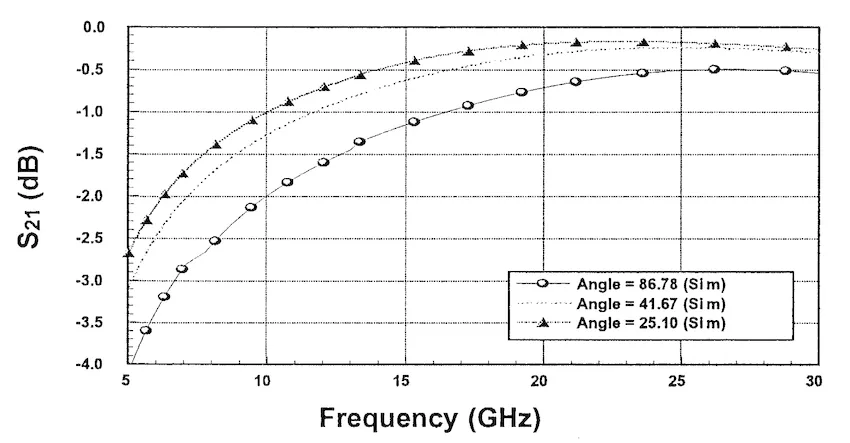

Порівняння залежності внесених втрат (S21) від частоти для ліній передачі на друкованих платах різної геометрії.
Порівняння залежності внесених втрат (S21) від частоти для ліній передачі на друкованих платах різної геометрії.

6. Пряме порівняння матеріалів

6.1 Порівняння продуктивності

У таблиці 1 наведено повне порівняння ключових електричних, теплових та механічних властивостей різних сімейств матеріалів. Це дозволяє інженерам швидко оцінити, який матеріал найкраще відповідає їхнім вимогам.

властивістьСтандарт FR-4Роджерс RO4350BРоджерс RO3003PTFE (RT/duroid 5880)LCP
Діелектрична проникність (Dk)4.2-4.53.483.002.202.9-3.2
Коефіцієнт дисипації (Df) при 10 ГГц0.015-0.0200.00370.00100.00090.002-0.004
ОбробкаStandard Стандарт FR-4СпеціалізованийСпеціалізований ПТФЕСпеціалізований
Відносна вартість матеріалів1 ×2-5×4-6×4-8×6-10×
Оптимальний діапазон частот<2 ГГцDC-40 ГГцDC-77 ГГцDC-110 ГГцDC-100 ГГц
ГнучкістьЖорсткийЖорсткийЖорсткийЖорсткийгнучкий

Таблиця 1: Комплексне порівняння властивостей матеріалів

6.2 Аналіз витрат

Вартість матеріалів показує лише частину загальної вартості друкованої плати. Також необхідно враховувати витрати на обробку:

Відносні витрати на матеріали використовують FR-4 як базовий варіант (1×). Rogers RO4350B зазвичай коштує в 2-5 разів дорожче FR-4, що робить його економічно вигідним для виробництва середніх обсягів. Матеріали Rogers RO3003 та PTFE коштують у 4-8 разів дорожче FR-4 через складність як матеріалу, так і обробки. LCP використовує найвищу цінність – 6-10 разів FR-4, хоча для невеликих антен у виробництві смартфонів великими обсягами абсолютна вартість одиниці залишається прийнятною.

6.3 Складність обробки

Складність обробки безпосередньо впливає на доцільність виробництва, терміни виконання та вихід продукції:

  • Серія Rogers RO4000: Сумісний зі стандартними функціями FR-4. Будь-який кваліфікований виробник друкованих плат може впоратися з RO4350B без належного обладнання чи навчання.
  • Матеріали з ПТФЕ: Для адгезії міді потрібне травлення нафталінідом натрію або плазмова обробка. Спеціальні параметри свердління запобігають деформації матеріалу.
  • LCP: Дуже обмежена доступність виробників, переважно в Азії. Потрібне ламінування в тонкоплівковому макеті. Потрібне ретельне керування температурою під час складання. Терміни виконання можуть сягати 4-6 тижнів.

7. Вибір матеріалу друкованої плати 5G

Вибір ідеального матеріалу вимагає врахування кількох факторів. У цьому розділі наведено практичні рекомендації, упорядковані за діапазоном частот, типом застосування та бюджетними обмеженнями.

7.1 Вибір за частотним діапазоном

Робоча частота є основним критерієм вибору:

  • Нижче 6 ГГц (600 МГц – 6 ГГц): Rogers RO4350B забезпечує чудову продуктивність за розумною ціною. Високоякісний FR-4 (Tg > 170°C, Df < 0.008) може працювати для економічно чутливих застосувань нижче 3 ГГц. RO4003C пропонує дещо кращі втрати для критично важливих каналів нижче 6 ГГц.
  • 24-40 ГГц ммХвиля: рекомендовано Rogers RO4003C або RO3003. Коефіцієнт демпфування RO3003, що дорівнює 0.0010, мінімізує втрати вставки для довгих доріжок та складного трасування. Матеріали PTFE виправдані лише для найвимогливіших застосувань.
Смуга частотРекомендований матеріалAlternative
Нижче 6 ГГцРоджерс RO4350BВисокоякісний FR-4
24-40 ГГцРоджерс RO3003Роджерс RO4003C
40-77 ГГц+PTFE (RT/duroid 5880)Роджерс RO3003
Гнучкий (всі смуги)LCP-

Таблиця 2: Рекомендації щодо матеріалів за діапазоном частот 5G

8. Висновок

тенденція Матеріали для друкованих плат 5G пропонує різноманітні варіанти, кожен з яких оптимізований для конкретних вимог. Успіх у проектуванні 5G залежить від відповідності властивостей матеріалів потребам застосування, одночасно поєднуючи продуктивність з обмеженнями вартості та технологічності.

Високочастотні ламінати Rogers забезпечують найкращий баланс для більшості застосувань 5G. Серія RO4000, зокрема RO4350B, пропонує чудові радіочастотні характеристики з FR-4-сумісною обробкою, що робить її доступною та економічно ефективною. Серія RO3000 підвищує продуктивність для вимог до наднизьких втрат у базових станціях та інфраструктурі мм-хвиль.

Матеріали на основі PTFE характеризують пік продуктивності, коли максимальні характеристики з низькими втратами виправдовують високі витрати та спеціалізовану обробку.

Матеріали LCP вказують на гнучке майбутнє інтеграції антен 5G
