Правильное размещение электронных компонентов на печатной плате (PCB) является критическим фактором в снижении дефектов пайки. Хорошо спланированная компоновка играет важную роль в общем качестве сборки. При проектировании компоновки компоненты следует размещать в областях с минимальным изгибом и внутренним напряжением, а их распределение должно быть максимально равномерным. Это особенно важно для компонентов с высокой теплопроводностью, где следует избегать больших печатных плат, чтобы минимизировать расширение и сжатие. Плохая компоновка может отрицательно повлиять как на товарность, так и на стабильность печатной платы.
Во многих случаях проектировщики, стремясь максимально эффективно использовать имеющееся пространство, могут размещать компоненты как можно ближе к краям платы. Однако такая практика может представлять значительные трудности при производстве и сборке печатных плат. В некоторых случаях это может даже привести к проблемам при пайке или сборке.
Риски размещения компонентов вблизи краев печатной платы
1. Проблемы фрезерования кромок
Если компоненты расположены слишком близко к краю печатной платы, процесс фрезерования во время формирования платы может удалить контактные площадки компонента. Как правило, расстояние между контактной площадкой и краем платы должно быть не менее 0.2 мм. Если контактная площадка расположена слишком близко к краю и отфрезерована, это помешает правильной пайке компонента во время сборки.
2. Проблемы V-CUT во время панельизации
Если край печатной платы обрабатывается с помощью V-CUT во время панельизации, компоненты следует размещать еще дальше от края. Лезвие V-CUT обычно режет плату посередине, а компоненты должны находиться на расстоянии не менее 0.4 мм от края, чтобы лезвие не повредило контактные площадки. В противном случае лезвие V-CUT может повредить контактные площадки, что сделает невозможной пайку компонентов.
3. Вмешательство в работу оборудования

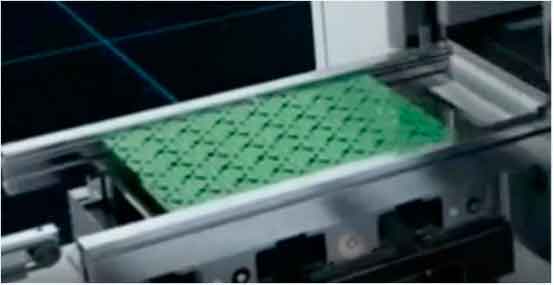

Если компоненты расположены слишком близко к краю печатной платы, они могут помешать работе автоматизированного сборочного оборудования, например, машин для пайки волной или оплавления припоя. Это может привести к задержкам в производстве или даже к сбоям в работе оборудования.
4. Потенциальное повреждение компонентов
Чем ближе компоненты размещаются к краю печатной платы, тем больше вероятность помех для сборочного оборудования. Например, крупные компоненты, такие как электролитические конденсаторы, которые выше других компонентов, следует размещать дальше от краев печатной платы, чтобы предотвратить их повреждение во время сборки.
5. Повреждение компонентов во время депанелизации

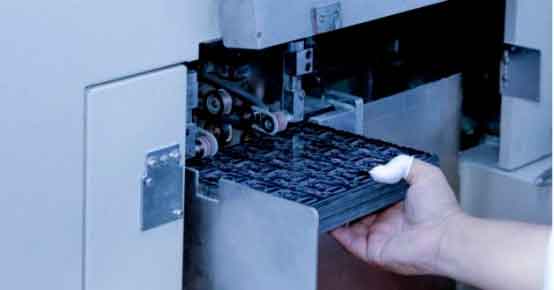

После завершения сборки продукта необходимо будет депанелировать панель печатной платы. Если компоненты будут размещены слишком близко к краю, они могут быть повреждены в процессе разделения. Это повреждение может быть прерывистым, что затрудняет его последующее обнаружение и устранение неисправностей.
Реальный случай повреждения краев печатной платы
Описание проблемы
В процессе поверхностного монтажа одного изделия было обнаружено, что светодиодные лампы были размещены слишком близко к краю платы, что делало их подверженными повреждению в процессе производства.
Влияние проблемы
В процессе производства, транспортировки и прохождения DIP-процесса через машину светодиодные лампы часто повреждаются, что влияет на функциональность продукта.
Последствия и расширение
Решение потребовало перепроектирования макета печатной платы для перемещения светодиодных ламп внутрь от края, что также потребовало внесения изменений в структуру и колонну световода. Это вызвало значительные задержки в цикле разработки проекта.
