Výběr tranzistoru pro váš obvod ovlivňuje jeho fungování v moderní elektronice. Tranzistory NPN a PNP plní různé funkce. Tranzistory NPN jsou lepší pro rychlé úlohy; rychle spínají a dobře snášejí teplo. Tranzistory PNP jsou vhodné pro spínání na straně vysokého napětí a fungují dobře i v případě, že váš obvod potřebuje záporné napájecí napětí. Výběr správného tranzistoru může zvýšit spolehlivost a efektivitu vašeho obvodu. Pokud znáte tyto rozdíly, můžete tranzistory v moderní elektronice používat efektivněji. Zkuste každý tranzistor přizpůsobit jeho nejlepší funkci podle následujících kroků.
Kritéria pro výběr
Potřeby obvodu
Při sestavování obvodu musíte vědět, co potřebuje. Každý tranzistor zvládne pouze určité napětí a proud. Měli byste podívejte se na tato čísla ...aby se váš tranzistor nerozbil. Pokud váš obvod potřebuje rychlost, můžete zvolit NPN tranzistor. NPN tranzistory spínají rychle a jsou vhodné pro digitální obvody. Pokud váš obvod vyžaduje spínání na horní straně nebo používá záporné napájení, může být lepší PNP tranzistor.
Měli byste také zvážit zesílení. Zesílení ukazuje, o kolik dokáže tranzistor zesílit signál. Pokud potřebujete větší zesílení, vyberte tranzistor s vyšším zesílením. Důležité je také místo, kde váš obvod pracuje. Pokud bude váš obvod v horkém nebo vlhkém místě, vyberte tranzistor, který to zvládne.
Jmenovité napětí a proud chrání váš tranzistor.
NPN tranzistory jsou nejlepší pro rychlé spínání v digitálních obvodech.
PNP tranzistory jsou vhodné pro spínání na vysoké straně a analogové použití.
Zisk by měl odpovídat potřebám vašeho obvodu.
Místo, kde váš obvod funguje, může ovlivnit fungování vašeho tranzistoru.
Tip: Před použitím každého tranzistoru si vždy prohlédněte jeho datový list.
Logická kompatibilita
Logická kompatibilita je důležitá při připojování tranzistoru k jiným součástkám. Chcete, aby vaše řídicí signály s tranzistorem fungovaly. NPN tranzistory se hojně používají v digitálních obvodech, protože pracují se signály, které přitahují proud. Tomu se říká klesání. PNP tranzistory dělají opak. Vytlačují proud do zátěže, což se nazývá sourcing.
Pokud zvolíte špatný typ, váš obvod nemusí fungovat. Některé digitální systémy potřebují tranzistor, který odvádí proud. Pokud použijete PNP tranzistor, signál nemusí správně přepínat zátěž. Vždy přizpůsobte své řídicí signály ke správnému typu tranzistoru.
NPN tranzistory jsou nejlepší pro snižování napětí na výstupech v digitálních obvodech.
PNP tranzistory jsou nejlepší pro napájení výstupů.
Vaše volba změní způsob připojení a fungování vašich zařízení.
Sourcing vs. Sinking
Při výběru tranzistoru je třeba vědět, co znamenají pojmy sourcing (zdroj) a sinking (sklep). Sourcing (zdroj) znamená, že tranzistor dodává proud do zátěže. Sklep znamená, že tranzistor umožňuje proud protékat ze zátěže do sebe. NPN tranzistory slouží pro sklep. PNP tranzistory slouží pro sourcing.
Zde je jednoduchá tabulka, která vám pomůže si to zapamatovat:
Typ tranzistoru | Konfigurace | Směr proudu proudu |
|---|---|---|
NPN | Potopení | Do tranzistoru |
PNP | Sourcing | Ven z tranzistoru |
Pokud používáte senzory, uvidíte tento rozdíl. PNP senzory připojují kladné napětí k přepínanému vodiči. NPN senzory připojují k přepínanému vodiči nulové napětí. Aby váš obvod fungoval, je nutné přizpůsobit typ senzoru a tranzistoru vašim digitálním vstupním modulům.
NPN tranzistory odvádějí proud v obvodech.
Zdrojový proud PNP tranzistorů.
Použití nesprávného typu může způsobit příliš vysoký proud nebo znefunkčnit obvod.
Poznámka: Před zapnutím obvodu vždy zkontrolujte zapojení a typ tranzistoru.
Rozdíly mezi tranzistory NPN a PNP
Struktura a nosiče
Uvnitř tranzistoru jsou vrstvy vyrobené ze speciálního materiálu. NPN tranzistory mají dvě vrstvy typu n. Mezi nimi je vrstva typu p. PNP tranzistory mají dvě vrstvy typu p. Mezi nimi je vrstva typu n. Podívejte se na tabulku, kde najdete rozdíl:
Typ tranzistoru | Popis struktury |
|---|---|
NPN | Dva polovodiče typu n s polovodičem typu p mezi nimi |
PNP | Dva polovodiče typu p s polovodičem typu n mezi nimi |
Velký rozdíl spočívá v tom, jak se náboj pohybuje. V NPN tranzistoru procházejí elektrony vrstvami. V PNP tranzistoru se místo toho pohybují díry. Elektrony se pohybují rychleji než díry. Proto jsou NPN tranzistory lepší pro rychlé úlohy. Bipolární tranzistor se používá k řízení proudu jiným proudem. Někdy v obvodu vidíte tranzistor s efektem pole. Funguje jinak, protože k řízení proudu používá napětí.
Aktuální tok
Je důležité vědět, jak se proud pohybuje v každém tranzistoru. V NPN tranzistoru proud teče z kolektoru do emitoru. Zátěž musí být před tranzistorem. To znamená, že tranzistor proud odvádí. V PNP tranzistoru proud teče z emitoru do kolektoru. Zátěž se připojuje k zápornému pólu. Tranzistor je zdrojem proudu. Bipolární tranzistory spínají nebo zesilují signály. Tranzistory s efektem pole mohou také spínat signály. Nepoužívají stejný tok proudu.
NPN tranzistor: Snižuje proud, zátěž před tranzistorem.
PNP tranzistor: Zdroj proudu, zátěž za tranzistorem.
Bipolární tranzistor s přechodem: Řídí proud proudem.
Tranzistor s polním efektem: Řídí proud napětím.
Rychlost a účinnost
Rychlost je při stavbě obvodů důležitá. NPN tranzistory přepínají rychle, protože elektrony se rychle pohybují. PNP tranzistory používají díry a díry se pohybují pomaleji. Pro vysokorychlostní přepínání vyberte NPN bipolární tranzistor. Někdy potřebujete PNP bipolární tranzistor pro speciální úlohy, jako je přepínání na straně vysokého napětí. Tranzistory s efektem pole přepínají ještě rychleji než bipolární tranzistory. Pro nízký výkon a vysokou rychlost použijte tranzistor s efektem pole. Tranzistory s efektem pole najdete v počítačích a telefonech. Šetří energii a pracují rychle.
Tip: Pro nejrychlejší přepínání použijte tranzistor s efektem pole. Pro snadné přepínání nebo zesílení signálu použijte bipolární tranzistor.
Tranzistory v moderní elektronice
Historický význam
Tranzistory změnily elektroniku ve velkém stylu. Dříve lidé používali elektronky. Tyto elektronky byly velké a snadno se lámaly. Také spotřebovávaly hodně energie. Když Bell Labs vyrobily tranzistor, věci se zlepšily. Zařízení se zmenšila a fungovala lépe.
Tranzistory mohou být blízko sebe a příliš se nezahřívat.
Rychle přepínají, což pomáhá logickým obvodům dobře fungovat.
Díky malým rozměrům a nízké spotřebě energie je elektronika miniaturní.
Tranzistory vyřešily problémy s elektronkami.
Nyní jsou zařízení menší, spotřebovávají méně energie a zůstávají chladnější.
To pomohlo s výrobou integrovaných obvodů a zahájilo digitální věk.
Dnes jsou tranzistory součástí téměř každého elektronického zařízení. Přechod od elektronek k tranzistorům umožnil vznik moderních technologií.
Trendy miniaturizace
Zmenšení rozměrů mění způsob použití tranzistorů. Moorův zákon říká, že čipy dostávají každé dva roky dvakrát tolik tranzistorů. Díky tomu jsou tranzistory menší, rychlejší a levnější.
Moorův zákon zmenšil a zrychlil tranzistory NPN a PNP.
Menší tranzistory umožňují mikroprocesorům mít jich miliardy.
Více tranzistorů vytvořilo výkonné počítače pro každého.
Menší tranzistory vidíte v mnoha oblastech. Tabulka ukazuje, jak větší počet tranzistorů pomáhá různým trhům:
Průmyslový segment | Tržní hodnota (projekce) | Růstový faktor |
|---|---|---|
Globální trh s chytrými telefony | Více než 400 miliard dolarů | Pokračující růst |
Automobilový polovodič | $ 80 miliard 2026 | Významný růst |
nositelná elektronika | Do roku 100 překročit 2025 miliardy dolarů | Rychlá expanze |
trh IoT | $ 1.6 bilión od 2025 | Hlavní přispěvatel |
Tranzistory se stále zmenšují v elektronice. Díky tomu vznikají rychlejší a lehčí zařízení. Menší elektronika bude v budoucnu přinášet nové nápady.
Provoz NPN tranzistoru
Jak funguje NPN
NPN tranzistor se používá v mnoha obvodech. Dokáže přepínat signály a zesilovat je. NPN tranzistor má tři vrstvy. Dvě vrstvy typu n a jednu vrstvu typu p. Emitor má spoustu dalších elektronů. Tlačí mnoho elektronů do báze. Báze je tenká a má málo dalších elektronů. Většina elektronů prochází bází do kolektoru. Kolektor má několik dalších elektronů a zachycuje pohybující se elektrony.
Když na bázi přivedete malé kladné napětí, část báze-emitor se zapne. To usnadní pohyb elektronů. Elektrony opouštějí emitor, procházejí bází a dosahují kolektoru. Část báze-kolektor zůstává vypnutá, takže přitahuje elektrony do kolektoru. Změnou malého proudu báze můžete ovládat velký proud z kolektoru do emitoru. Proto je npn tranzistor vhodný pro zesilování signálů nebo spínání.
Emitor vysílá elektrony do báze.
Báze umožňuje, aby většina elektronů šla do kolektoru.
Kolektor přijímá elektrony a vytváří hlavní proud.
Malý základní proud řídí mnohem větší proud kolektor-emitor.
Tip: Použijete NPN tranzistor v digitálních obvodech hodně. Rychle přepíná a zvládá vysoké proudy.
Testování NPN
Abyste se ujistili, že npn tranzistor funguje, musíte ho otestovat různými způsoby. Existuje několik způsobů, jak zkontrolovat, zda je v pořádku. Jedním ze způsobů je statické měření odporu. K měření odporu mezi piny se používá multimetr. Npn tranzistor by pro tento test neměl být napájen. To vám pomůže najít problémy, jako jsou zkraty nebo přerušené obvody.
Dalším způsobem je dynamické testování pracovního bodu. Měříte napětí a proud, když je NPN tranzistor napájen. Tím se ukáže, zda NPN tranzistor funguje dobře, když je v chodu. Pro rychlé obvody můžete použít testování frekvenční charakteristiky. Tím se ověřuje, jak NPN tranzistor pracuje při různých rychlostech.
Testování v obvodu ukazuje, zda npn tranzistor funguje i při běžném používání.
Substituční metoda znamená, že vyměníte NPN tranzistor za dobrý. Pokud problém zmizí, starý byl vadný.
Použití ohmmetru vám pomůže zkontrolovat zesílení a odpor npn tranzistoru.
Poznámka: Před použitím multimetru pro měření statického odporu vždy vypněte napájení. Tím ochráníte sebe i svůj NPN tranzistor.
Provoz PNP tranzistoru
Jak funguje PNP
PNP tranzistor se používá, když chcete regulovat proud speciálním způsobem. PNP tranzistor má tři vrstvy, stejně jako jiné typy, ale vrstvy jsou uspořádány jinak. V PNP tranzistoru proud teče z emitoru do kolektoru. Zátěž se připojuje k zápornému pólu. K zapnutí PNP tranzistoru potřebujete malý proud z emitoru do báze. To se liší od npn tranzistoru, kde se na bázi používá vyšší napětí.
Zde je tabulka, která vám pomůže vidět rozdíly:
Typ tranzistoru | Směr proudu proudu | Načíst připojení | Způsob aktivace |
|---|---|---|---|
NPN | Od sběrače k emitoru | Pozitivní stránka | Báze k emitoru |
PNP | Z emitoru na kolektor | Negativní stránka | Vysílač k bázi |
Pro spínání na straně vysokého napětí se často používá PNP tranzistor. To znamená, že se umístí mezi napájecí zdroj a zátěž. Když se z emitoru do báze přivede malý proud, PNP tranzistor umožní tok většího proudu z emitoru do kolektoru. Díky tomu je PNP tranzistor užitečný v obvodech, které potřebují zdroj proudu.
V PNP tranzistoru teče proud z emitoru do kolektoru.
PNP tranzistor aktivujete vysláním malého proudu z emitoru do báze.
PNP tranzistor funguje nejlépe, když potřebujete dodávat proud do zátěže.
Tip: Vždy pamatujte, že pnp tranzistor se zapne, když je na bázi nižší napětí než na emitoru.
Testování PNP
Abyste se ujistili, že PNP tranzistor ve vašem obvodu funguje, musíte ho otestovat. K tomu můžete použít multimetr nastavený na diodový režim. Pro otestování PNP tranzistoru postupujte takto:
Připojte červený měřicí vodič k libovolnému pinu PNP tranzistoru.
Černým měřicím vodičem změřte zbývající dva piny.
Bázi najděte podle dvou malých hodnot odporu. Pokud červený vodič zůstane na stejném pinu, máte PNP tranzistor.
Změřte odpor mezi dalšími dvěma piny, abyste našli emitor a kolektor.
U PNP tranzistoru připojte černý vodič k emitoru a červený vodič ke kolektoru. Měli byste vidět údaj odporu.
Můžete také zkontrolovat úbytek napětí. Umístěte záporný pól sondy na bázi a kladný pól na kolektor. Měli byste vidět hodnotu mezi 0.6 V a 0.7 V. Pokud sondy prohodíte a zjistíte zkrat nebo přerušení, může být vadný PNP tranzistor.
Pro testování PNP tranzistoru použijte multimetr v diodovém režimu.
Zkontrolujte správný odpor a úbytek napětí mezi piny.
Pokud zjistíte zkrat nebo přerušený obvod, vyměňte PNP tranzistor.
Poznámka: Před testováním PNP tranzistoru vždy vypněte napájení, abyste chránili sebe i svůj obvod. 🛡️

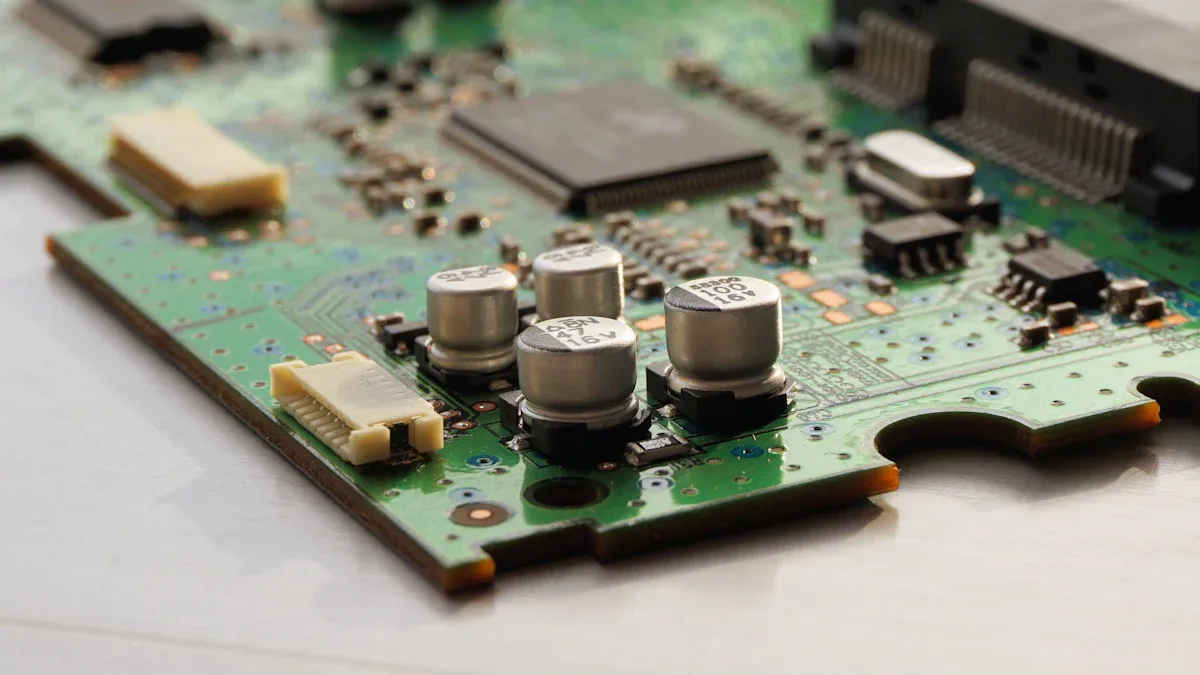

Aplikace NPN a PNP
Přepínání a zesilování
Najdete NPN tranzistor a PNP tranzistor na mnoha místech. Tato zařízení pomáhají řídit signály a napájení v obvodech. NPN tranzistor je vhodný pro zapínání a vypínání zařízení. Také zesiluje signály. PNP tranzistor se používá pro spínání na straně vysokého pólu. To znamená, že řídí proud z kladné strany.
Základní využití tranzistoru je fungovat jako spínač. Může zapínat nebo vypínat napájení v obvodu. Když použijete režim odpojení nebo saturace, tranzistor se chová jako spínač. To vám dává efekt zapnutí nebo vypnutí.
Výkonová elektronika potřebuje dobře fungující spínače. NPN tranzistor spíná rychle a zesiluje signály. Vidíme ho v digitálních obvodech a v řízení napětí. Používá se také k zesílení signálů. PNP tranzistor je nejlepší pro přenos proudu do zátěže. Často se používá pro spínání na straně vysokého napětí.
Zde je tabulka, která ukazuje, kde se který typ používá:
Typ tranzistoru | Běžné aplikace |
|---|---|
NPN | Zesílení signálu, regulace napětí, elektronické spínače v digitálních obvodech |
PNP | Aplikace pro přepínání na vysoké straně |
Tyto tranzistory se používají k řízení motorů, světel a senzorů. NPN tranzistor je rychlý, takže funguje dobře v digitálních obvodech. PNP tranzistor pomáhá řídit proud v analogových a vysokonapěťových obvodech. Oba typy umožňují přepínání napájení a zesilování signálů v mnoha aplikacích.
Integrované obvody
NPN tranzistor a PNP tranzistor se nacházejí uvnitř integrovaných obvodů. Tyto malé součástky spolupracují, aby elektronika byla chytřejší. Ve výkonové elektronice potřebujete oba typy pro silné obvody. NPN tranzistor používá elektrony k přenosu proudu. PNP tranzistor používá k přenosu proudu díry. Každý typ potřebuje k provozu jiné napětí. NPN tranzistor pracuje s kladným napětím báze. PNP tranzistor pracuje se záporným napětím báze.
PNP tranzistory používají k vedení proudu díry, zatímco NPN tranzistory používají elektrony.
PNP tranzistory pracují od emitoru ke kolektoru se záporným bází, zatímco NPN tranzistory pracují od kolektoru k emitoru s kladným bází.
Potřebné napětí je jiné: PNP potřebuje záporné napětí na kolektoru, ale NPN potřebuje kladné napětí.
Tranzistory PNP i NPN se používají společně v push-pull zesilovačích a speciálních obvodech.
V push-pull zesilovačích se setkáváme s npn i pnp tranzistory. Tyto obvody pomáhají zlepšit zvuk a zesílit signály. Integrované obvody používají oba typy k zajištění dobrého fungování zařízení. Výkonová elektronika používá tyto tranzistory pro spínání, zesilování signálů a řízení. Najdete je v počítačích, telefonech a chytrých zařízeních.
Tip: Při návrhu výkonové elektroniky použijte pro dosažení nejlepších výsledků jak npn, tak pnp tranzistor.
Porovnání NPN a PNP
Klíčové rozdíly
Když se podíváte na NPN a PNP tranzistory, všimnete si několika velkých rozdílů. Tyto rozdíly mění způsob jejich použití v obvodech.
NPN tranzistory přenášejí proud pomocí elektronů. Zapnete je připojením kladného napětí na bázi. Báze musí být kladnější než emitor.
PNP tranzistory používají k přenosu proudu díry. Zapnete je přivedením záporného napětí na bázi. Báze musí být méně kladná než emitor.
NPN tranzistory fungují nejlépe se záporným uzemněním. Spínají rychle, protože elektrony se rychle pohybují.
PNP tranzistory fungují dobře s kladným uzemněním. Používají se pro spínání na straně vysokého napětí. Tranzistor se zapojuje mezi napájení a zátěž.
Tip: Před výběrem tranzistoru vždy zkontrolujte, jaký druh uzemnění a napětí váš obvod potřebuje.
Případy užití
Oba typy tranzistorů se dnes používají v mnoha zařízeních. Každý typ je vhodný pro určité účely.
NPN tranzistory pomáhají odesílat a zpracovávat signály v chytrých telefonech. Díky nim je komunikace rychlejší a jasnější.
PNP tranzistory pomáhají zlepšit zvuk a obraz v televizorech a rádiích.
Oba typy pomáhají spravovat signály v zařízeních, abyste měli jasný zvuk konverzace.
Tranzistory se nacházejí v procesorech a paměťových čipech. Pomáhají počítačům pracovat rychle a rychle ukládat data.
Zde je tabulka k vám pomůže porovnat NPN a PNP tranzistory pro vaše návrhy:
vlastnost | NPN tranzistor | Tranzistor PNP |
|---|---|---|
Aktuální tok | Kolektor k emitoru (elektrony) | Emitor ke kolektoru (díry) |
Požadavek na zkreslení | Kladné napětí na bázi vs. emitor | Záporné napětí na bázi vs. emitor |
Běžné použití | Digitální obvody, zesilovače, vysokorychlostní spínač | Napájecí obvody, spínače vysokého napětí |
Preference uzemnění | Negativní půda | Pozitivní půda |
Rychlost přepínání | Rychlejší (na bázi elektronů) | Pomaleji |
Praktické aplikace | Logické obvody, audio zesilovače | Řízení motoru, zpracování signálu |
Poznámka: Pokud chcete rychlé spínání a snadné uzemnění, zvolte NPN tranzistor. Pokud potřebujete spínání na straně vysokého pólu nebo kladné uzemnění, použijte PNP tranzistor.
Výzvy při výběru
Obyčejné chyby
Když vyberte tranzistor Ve vašem obvodu můžete udělat chyby, které způsobí problémy. Mnoho lidí zapomíná zkontrolovat uzemnění obvodu. Měli byste použít NPN tranzistor se záporným uzemněním. Měli byste použít PNP tranzistor s kladným uzemněním. Pokud tyto typy vyměníte beze změny zapojení, obvod nebude fungovat. Každý typ vyžaduje jiné zapojení a polaritu signálu.
Někteří lidé zapojují bázi s nesprávnou polaritou. Tato chyba může zabránit zapnutí tranzistoru. Může dokonce poškodit součástku. Před zapnutím obvodu vždy zkontrolujte připojení báze. Měli byste se také vyhnout přímému záměně tranzistorů NPN a PNP. Fungují odlišně.
Ujistěte se, že uzemnění odpovídá typu tranzistoru.
Nikdy nevyměňujte tranzistory NPN a PNP bez změny zapojení.
Vždy zkontrolujte polaritu připojení základny.
Tip: Před testováním obvodu dvakrát zkontrolujte zapojení a připojení. Tento krok vám může ušetřit čas a ochránit vaše komponenty.
Odstraňování poruch
Pokud váš obvod nefunguje, můžete k nalezení problému použít několik jednoduchých kroků. Začněte kontrolou všech připojení. Ujistěte se, že každý vodič je bezpečně připojen a na správném místě. Pomocí multimetru změřte napětí v různých bodech. Tento nástroj vám pomůže zjistit, zda tranzistor přijímá správné signály.
Zkontrolujte, zda je proud báze dostatečně silný k zapnutí tranzistoru. Pokud se tranzistor příliš zahřeje, může být potřeba chladič. Ujistěte se, že tranzistor není nainstalován obráceně. Někdy je samotná součástka poškozená. Tranzistor můžete otestovat mimo obvod, abyste zjistili, zda stále funguje.
Zkontrolujte všechna připojení z hlediska bezpečnosti a správnosti.
K měření napětí použijte multimetr.
Ověřte, že základní proud je dostatečný.
Sledujte teplotu a v případě potřeby použijte chladič.
Ujistěte se, že je tranzistor správně nainstalován.
Pokud máte podezření na poškození, otestujte tranzistor samostatně.
Poznámka: Pozor řešení problémů vám pomůže najít a rychle řešit problémy. Můžete tak zajistit bezpečnost a funkčnost svého obvodu.
Budoucnost tranzistorové technologie
Fyzikální limity
Technologie tranzistorů se zlepšuje Každý rok. Zmenšování tranzistorů přináší nové problémy. Když se tranzistory zmenší, dějí se zvláštní věci. Kvantové jevy mohou změnit způsob jejich fungování. To snižuje spolehlivost obvodů. PNP tranzistory mají také určitá omezení. Nepracují rychle, protože díry se pohybují pomaleji než elektrony. To mění způsob jejich použití v mikroprocesorech a paměťových čipech.
Zde je tabulka, která ukazuje hlavní problémy tranzistorové technologie:
Vyzvat | Popis |
|---|---|
Kvantové efekty | Drobné tranzistory mohou mít kvantové efekty, které je činí méně spolehlivými. |
Variabilita charakteristik zařízení | Malé tranzistory se mohou chovat odlišně, takže potřebujete nové způsoby, jak je udržet v dobrém stavu. |
Nižší mobilita děr v PNP | PNP tranzistory jsou v rychlých obvodech pomalejší než NPN. |
Svodový proud | PNP tranzistory mohou propouštět větší proud, což spotřebovává více energie a vytváří teplo. |
Schopnost manipulace s napětím | PNP tranzistory nezvládají vysoké napětí, takže se v těchto obvodech používají méně. |
Teplotní citlivost | PNP tranzistory mohou změnit svou funkci při změně teploty. |
Výkon hluku | PNP tranzistory mohou vydávat více šumu, což je problém v analogových obvodech. |
Integrační výzvy | Je obtížné dát PNP a NPN tranzistory dohromady do jednoho čipu. |
Když posouváte technologii tranzistorů na hranici možností, musíte tyto problémy vyřešit, abyste mohli vyrábět lepší mikroprocesory a paměťové čipy.
Nové technologie
V tranzistorové technologii se objevilo mnoho nových nápadů. Tyto nové věci vám pomohou překonat staré problémy. Inženýři používají křemík-germanium (SiGe) k urychlení PNP tranzistorů. To pomáhá vytvářet rychlejší mikroprocesory a paměťové čipy. Hetero-bipolární tranzistory (HBT) jsou dalším velkým krokem. Poskytují větší proudový zisk a lepší výsledky ve speciálních obvodech.
Křemíkovo-germaniové PNP tranzistory pomáhají s vysokofrekvenčními úlohami.
Heterogenní bipolární tranzistory (HBT) poskytují větší proudový zisk a lepší výsledky ve speciálních obvodech.
S tím, jak se inženýři snaží zmenšit a zrychlit zařízení, uvidíte stále více nových nápadů na tranzistory. Tyto změny pomohou vytvořit další generaci mikroprocesorů a paměťových čipů. Když se dozvíte o nové technologii tranzistorů, připojíte se ke světu, kde nové nápady nikdy nekončí.
Zůstaňte zvědaví na technologii tranzistorů. Každý nový nápad pomáhá elektroniku učinit chytřejší a silnější.
Když si vyberete NPN nebo PNP tranzistory, zamyslete se nad rychlostí a proudem. NPN tranzistory jsou dobré pro rychlé spínání a zvládání většího proudu. PNP tranzistory usnadňují opravu a sestavení obvodů. Před výběrem si prohlédněte napětí, proud a typ senzoru. Vždy si přečtěte manuál, kde najdete důležité podrobnosti. Tranzistory se používají stále častěji, protože zařízení se zmenšují a zrychlují. V budoucí elektronice najdete nové způsoby použití tranzistorů.
Nejčastější dotazy
Jaký je hlavní rozdíl mezi NPN a PNP tranzistory?
NPN tranzistory se používají pro klesající proud a PNP tranzistory pro jejich získávání. NPN tranzistory se zapínají při kladném bázi. PNP tranzistory se zapínají při záporném bázi. Typy NPN se přepínají rychleji, protože elektrony se pohybují rychleji než díry.
Lze nahradit NPN tranzistor PNP tranzistorem?
Nelze je přímo zaměnit. Tranzistory NPN a PNP mají odlišné zapojení a průtok proudu. Pokud chcete zaměnit, musíte změnit obvodu a polaritu signálu. Před provedením změn vždy zkontrolujte schéma zapojení.
Proč většina digitálních obvodů používá NPN tranzistory?
NPN tranzistory se vyskytují v digitálních obvodech, protože přepínají rychleji a dobře fungují s logikou založenou na zemi. Elektrony se pohybují rychle, takže typy NPN zvládají... vysokorychlostní signály lepší. Díky tomu jsou vaše digitální zařízení spolehlivější a efektivnější.
Jak otestujete, zda tranzistor funguje?
Můžete použít multimetr v diodovém režimu. Zkontrolujte odpor mezi bází a ostatními piny. U NPN by měla báze-emitor a báze-kolektor vykazovat pokles napětí. U PNP prohoďte měřené pinů. Pokud uvidíte zkrat nebo přerušení, vyměňte tranzistor.
Kdy byste si měli vybrat PNP tranzistor?
PNP tranzistor volíte pro spínání na horní straně nebo když je zátěž připojena ke kladnému pólu napájení. Typy PNP fungují dobře v obvodech, které potřebují dodávat proud. Pomáhají také, když je váš řídicí signál vztažen k zemi.
