Nahrávání v rozlišení 4K. Šifrované živé vysílání. 12hodinová baterie. Vojenský kryt. Zde je to, co skutečně trvalo.
Zadání dopadlo jako většina vládních zakázek: podrobné popisy výsledků, vágní omezení. Dodavatel vybavení pro veřejnou bezpečnost potřeboval tělovou kameru nové generace – 5G tělovou kameru s připojením k 5G, podporou 4K, připravenou k šifrování a dostatečně odolnou, aby vydržela jakékoli požadavky policie na hardware. A mimochodem, připravenou k výrobě. Ne prototyp. Ne pilotní várku. Sériové množství. Tato nositelná bezpečnostní kamera musela fungovat jako zařízení pro streamování videa v reálném čase.
Už dříve jsme stavěli odolná zařízení – projekty OEM pro tělové kamery, nositelná elektronika pro průmysl, zabezpečený hardware pro internet věcí, včetně programů OEM/ODM pro tělové kamery. Ale tentokrát to bylo pod jiným tlakem: data z řetězce úschovy, dodržování předpisů CJIS. Úředníci v terénu se spoléhají na záznamy, které by mohly skončit u soudu. Každé technické rozhodnutí mělo právní váhu, nejen technickou.
Takhle projekt ve skutečnosti vypadal: kompromisy, neúspěchy, rozhodnutí, která se nedostala do specifikace.
Přehled projektu: Tělesná kamera pro policisty
Klientské pozadí
Klient byl vládní dodavatel a dodavatel policejního vybavení, který vyvíjel 5G kameru nové generace pro regionální nasazení v oblasti vymáhání práva – program kamer pro policisty. Hlavním požadavkem nebyla jen kamera; šlo o připojení k velitelskému centru v reálném čase, kompletní systém pro přenos důkazů a zařízení, které by dokázalo přežít fyzické podmínky hlídek bez jediného bodu selhání v bezpečnostní architektuře.
Cíle projektu
Z původního zadání vyplynuly čtyři nedílné body: nahrávání v rozlišení 4K s možností streamování v reálném čase přes 5G, odolnost armádní úrovně, bezpečné a šifrované ukládání a přenos dat jako zařízení pro zabezpečený přenos videa a výdrž baterie alespoň 10 hodin za směnu. Pátý požadavek měl v praxi stejnou váhu: připravenost k hromadné výrobě. Fungující prototyp, který by nebylo možné škálovat na objem, nebyl řešením.
Výzvy v oboru vývoje kamer nošených na těle: Zařízení pro bezpečný přenos videa
Šířka pásma sítě a přenos s nízkou latencí
Streamování 4K s vysokou bitovou rychlostí vytváří problém, který na papíře vypadá jinak než v terénu. V laboratoři si s tím 5G hravě poradí. Na hlídkách se potýkáte s mezerami v pokrytí, předáváním signálu mezi buňkami a občasnými mrtvými zónami. Kamera nemůže ukládat data do vyrovnávací paměti donekonečna; operátoři velitelského centra potřebují živý záznam, ne jeho přehrávání. Museli jsme navrhovat zařízení pro streamování videa v reálném čase s ohledem na nestabilní síťové prostředí jako výchozí podmínku, nikoli jako okrajový případ.
Naivní přechod z 5G na LTE způsobil 1.2sekundovou mezeru ve streamování při zátěži. Nepřijatelné. Restrukturalizovali jsme správu vyrovnávací paměti a dostali ji pod 200 ms. To je přesně ten detail, který se v datovém listu nikdy neobjeví, ale při nasazení má obrovský význam.
Zabezpečení dat a dodržování právních předpisů
Záběry z kamery policejních složek jsou důkazem. V USA spadá pod CJIS, v Evropě pod GDPR a všude jinde pod směsici místních předpisů pro správu dat. Šifrování end-to-end, zabezpečené úložiště a auditovatelnost nejsou funkcemi – jsou to základní požadavky pro jakékoli zabezpečené zařízení pro přenos videa. Chybějící jeden z nich diskvalifikuje zařízení z výběrového řízení. Chybné provedení představuje pro agenturu právní riziko.
Spotřeba energie vs. výkon
Nepřetržitý záznam v rozlišení 4K a nepřetržitý přenos v síti 5G souběžně na zařízení o velikosti balíčku karet představuje tepelný a energetický problém, který samotné technické specifikace nevyřeší. Omezením není jen kapacita baterie, ale také to, jak agresivně lze spravovat napájecí lišty, aniž by došlo k přerušení záznamu, a jak se teplo odvádí v uzavřeném krytu nošeném na lidském těle – typické pro nositelnou bezpečnostní kameru.
Omezení robustnosti
Voděodolnost IP67/IP68, odolnost proti pádu z výšky 1.5 m až 2 m a provoz v teplotním rozsahu -20 °C až 60 °C nejsou neobvyklými požadavky na odolnou elektroniku. To, co ztěžuje tělové kamery, je kombinace: utěsnění proti vniknutí vody, dostatečná nízká hmotnost pro celodenní nošení (≤180 g) a dostatečná odolnost, aby vydržely i při házení přes místnost – to vše ve stejném krytu, který definuje robustní konstrukci tělových kamer.
Návrh architektury systému: Edge AI tělová kamera
Výběr platformy Core SoC
Vyhodnotili jsme tři možnosti výběru čipsetů. Zvítězila platforma 5G od Qualcommu. Integrovaný ISP zvládal kódování 4K bez samostatného čipu, což umožňovalo udržet spotřebu energie a počet čipů na zvládnutelné úrovni. NPU nám poskytlo prostor pro umělou inteligenci, který jsme později potřebovali pro edge AI fotoaparát s tělem.
Architektura modulu kamery
Specifikovali jsme CMOS snímač Sony řady IMX s velkou roztečí pixelů, podsvícením zezadu a nativním širokým dynamickým rozsahem. Procesor ISP zvládá mapování tónů WDR v reálném čase v rozlišení 4K a 30 snímcích za sekundu bez výpadků snímků nebo artefaktů pohybu, které trápí levnější implementace WDR. Přepínání IR filtrů umožňuje skutečné noční vidění. Filtr je mechanický, nikoli elektronický; IR filtry mají problémy s konzistencí při extrémních teplotách, což je důležité u zařízení s teplotou do -20 °C.
Výběr objektivu se zúžil na zorné pole 140° s digitálním zoomem namísto optického, což by vedlo k větší mechanické složitosti a vzniku bodu selhání. I při rozlišení snímače 4K poskytuje 2× digitální ořez stále záběry v důkazní kvalitě.
5G a komunikační subsystém
Záložní řetězec modemů byl od prvního dne neobchodovatelný: sub-6GHz 5G, LTE Cat-6, WiFi 6 s nepřetržitým GNSS pro metadata GPS u každého klipu. Policisté si nemohou vybrat prostředí pokrytí. Kamera provádí toto volání neviditelně, bez vynechaných snímků, aniž by uživatel věděl, že se přepnula – čímž vzniká kompletní řešení s tělovou kamerou LTE/5G.
Architektura úložiště a zabezpečení
První otázkou v jakémkoli projektu řízeném CJIS není konektivita. Jde o to, co se stane se záznamem, kdo k němu má přístup, jak je v klidovém stavu chráněn a co se stane, když je zařízení ukradeno předtím, než se dostane do doku. Hardware na tyto otázky odpovídá. Software doufá, že ano.
UFS 2.2 přes eMMC pro rychlost zápisu, úzké hrdlo většiny designů tělových kamer, je cesta zápisu do úložiště při současném nahrávání a nahrávání. Hardwarové šifrování AES-256 na úrovni řadiče úložiště, samostatný zabezpečený prvek pro správu klíčů a zabezpečené spouštění uzamyká řetězec firmwaru od bootloaderu nahoru. Klíče neopouštějí zabezpečený prvek. Nikdy. Tato architektura posiluje zařízení jako zařízení pro zabezpečený přenos videa.
Perfektní! Pokračoval jsem v opravě interpunkce pro celý článek, přičemž zachováte všechny nadpisy H2 a H3 a původní znění. Zde je další část a dále:
Návrh desek plošných spojů a hardwaru: Robustní konstrukce těla kamery
Vícevrstvý vysokorychlostní návrh desek plošných spojů

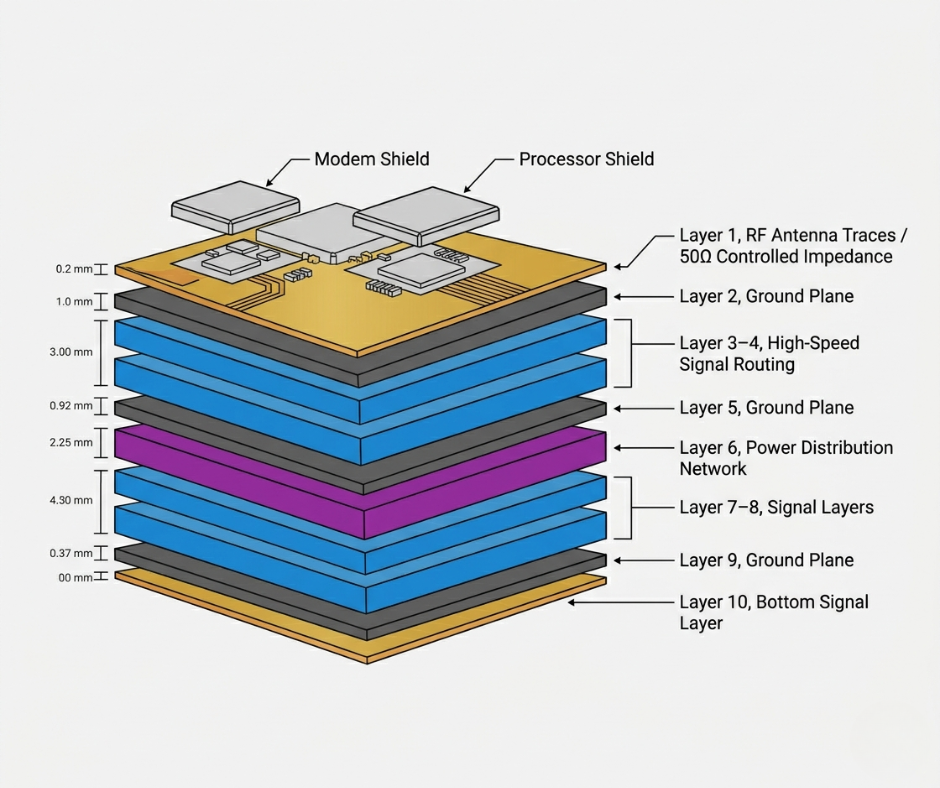

Osmivrstvá deska plošných spojů bylo by to levnější. Použili jsme jich deset.
Důvod: VF izolace. 5G anténa umístěná v blízkosti 4K video kanálu, se vším s tím spojeným šumem při přepínání, vyžaduje fyzické oddělení a řízenou impedanci, kterou nelze navrhnout v osmi vrstvách na desce, kterou nemáte k dispozici. Anténní stopy na vnějších vrstvách vyžadovaly řízenou impedanci 50 Ω, ověřovanou v každé fázi výroby, nikoli předpokládanou.
Signální vrstvy byly vloženy do dvou vnitřních zemnících rovin, přičemž napájecí distribuční síť byla izolována na vyhrazených vnitřních vrstvách odděleně od RF stohu. Stínící plechovky proti elektromagnetickému rušení nezávisle pokrývaly modem a procesor. Kombinované stínění na jednom čipu mohlo ušetřit 0.3 mm na výšce desky spojením dvou čipů.
Rozdíl pěti gramů. Zabránění elektromagnetické bolesti hlavy.
Návrh RF a ladění antén
Umístění antény trvalo tři iterace. V prvním průchodu byla 5G anténa příliš blízko baterie. Lithium-iontové články nejsou z hlediska rádiového vyzařování tiché; interakce snižuje RSRP zhruba o 4 dB v nízkofrekvenčním pásmu, což je v oblastech se slabým pokrytím rozdíl mezi stabilním streamem a přerušeným připojením. Anténa byla přesunuta na horní část desky a přidán výřez pro zemnící rovinu. Problém vyřešen.
Následovalo testování shody s požadavky SAR. Nositelná zařízení mají specifické limity absorpční rychlosti; kamera je přiložena k tělu, nikoli držena. Charakterizaci SAR jsme provedli včas, ještě předtím, než byla uzamčena finální geometrie antény, což nám umožnilo provádět úpravy bez nutnosti kompletního přepínání desky. Týmy, které vynechají rané testování SAR, za to často platí nákladnou revizí v pozdní fázi.
Návrh správy napájení
Baterie: Li-ionová baterie s kapacitou 4 800 mAh v konfiguraci článků přizpůsobené geometrii skříně. Integrovaná integrovaná karta (PMIC) zvládala pět nezávislých napájecích linek – procesor, modem, kameru, úložiště a subsystém senzorů s trvalým chodem – s dynamickým přepínáním mezi stavy na základě aktivity.
Inteligentní plánovač napájení prodloužil běhovou dobu zhruba o 90 minut oproti naivní implementaci s trvalým zapnutím. Modem v nízkoenergetických stavech mezi přenosy; inference NPU z vyhrazené sběrnice, oddělené od hlavního aplikačního procesoru; lokální úložiště pouze tehdy, když streamování nebylo aktivní.
USB-C PD zvládá rychlé nabití z nuly na 80 % za méně než 90 minut. Magnetický dokovací systém spolehlivě nabíjí nabíjecí kontakty jednou rukou ve tmě. Není nutné žádné zarovnání.
Tepelné řízení

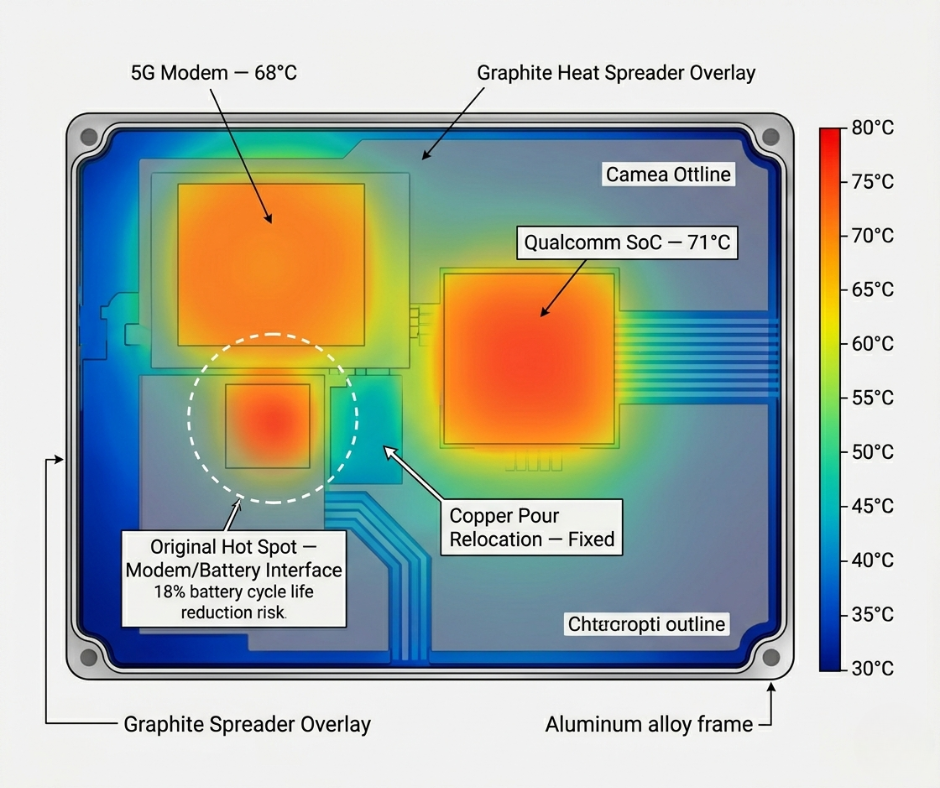

Grafitové chladiče na vnitřním rámu z hliníkové slitiny, nejen chladiče na procesoru. Tepelná simulace během návrhu odhalila horké místo poblíž modemu, které by mohlo zkrátit životnost baterie zhruba o 18 %. Problém byl opraven přemístěním měděného odlitku.
Přehřívaná baterie se rychleji vybíjí a po celou dobu své životnosti poskytuje menší kapacitu. Tepelná správa se netýká jen zabránění vypnutí, ale také udržení specifikací v osmnáctém měsíci nasazení.
Integrace umělé inteligence a chytrých funkcí: Tělesná kamera Edge s umělou inteligencí
Možnosti edge AI
Tělesná kamera s umělou inteligencí na okraji kamery se odvíjí od toho, co dokáže neuronová jednotka (NPU) bez cloudového připojení, protože prostředí pro hlídky nejsou serverovny. Dodané funkce: nahrávání spouštěné pohybem, akcelerometr a analýza pozadí spouštějící plné nahrávání při detekci aktivity, detekce obličeje pro označování metadaty (nikoli identifikaci), signalizace přítomnosti obličejů v klipu pro indexování důkazů a redukce šumu pomocí umělé inteligence v audio kanálu.
Co nebylo ve verzi 1: rozpoznávání registračních značek. Za kontrolovaných podmínek jsme dosáhli přesnosti 91 %. V podmínkách nasazení – šikmé úhly, pohybující se vozidla, proměnlivé osvětlení – klesla přesnost na 78 %. To není dostatečně dobré pro pracovní postup s právními důkazy. Ve verzi 2 je to s lépe trénovaným modelem a kompenzací úhlu.
Redukce šumu pomocí umělé inteligence byla funkcí pro spaní. Tělesné kamery akumulují šum větru, šum tkaniny a přeslechy rádiových signálů. Potlačení šumu zrychlené NPU zlepšilo v interním testování přesnost přepisu nahrávek v zařízení zhruba o 30 %. Všimli si toho i úředníci. Je to jedna z funkcí zmíněných ve zpětné vazbě k nasazení bez podnětu.
Synchronizace s cloudem v reálném čase

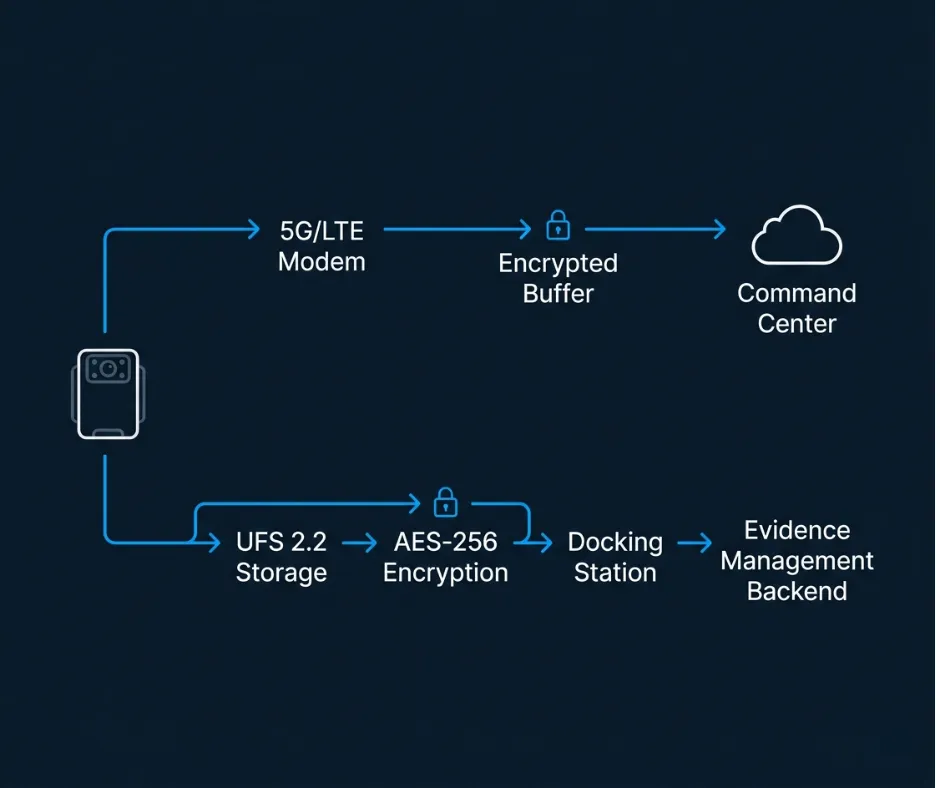

Šifrovaný živý stream do řídicího centra probíhá přes připojení 5G LTE s automatickým failoverem, což definuje zařízení pro streamování videa v reálném čase. V okamžiku, kdy se kamera připojí k doku, se záznam automaticky nahraje do backendu, bez nutnosti ruční synchronizace a bez přerušení shody s předpisy, dokud je záznam uložen na lokálním úložišti. Aktualizace FOTA se odesílají přes kanál MDM při stejné události dokování. Nikdo nestiskne tlačítko.
Mechanická a robustní konstrukce: Nositelná bezpečnostní kamera
Konstrukce skříní
Konstrukce těsnění IP67 využívala na každém rozhraní speciálně tvarovaná těsnění: kryt portu USB-C, tlačítko napájení, tlačítko nahrávání, modul objektivu, slot pro SIM kartu. Stlačení těsnění bylo specifikováno tak, aby utěsnění vydrželo 500 tepelných cyklů, protože zařízení, které má krytí IP67 první den, ale ne 180. den po zimě plné teplotních výkyvů, v praxi splňuje standard IP67.
Kryt je vyroben z PC ABS s TPU potahem v nárazových zónách. Pádové testy dle MIL-STD-810G: 1.8 metru, 26 orientací, betonový povrch. U prvního prototypu jsme selhali v 11. orientaci. Roh poblíž šachty pro SIM kartu praskl vnitřní upevňovací klip desky plošných spojů, což způsobovalo občasné selhání připojení displeje.
Kolem tohoto rohu jsme přidali konkrétně TPU potah proti nárazům. V revizi splňuje všech 26 orientací. Specifikace uvádí odolnost proti pádu z 1.8 m. Specifikace neříká, který roh selže jako první. Udává pouze pád. To definuje robustní konstrukci těla fotoaparátu v reálných podmínkách.
Ergonomický nositelný design
Celková hmotnost dosáhla 172 g, což je v rámci cílové hodnoty ≤180 g. Magnetický dokovací systém spolehlivě zvládá dokování jedním dotykem, a to i v rukavicích, ve tmě a po desetihodinové směně. Speciální tlačítko nouzového nahrávání jedním dotykem na přední straně aktivuje nahrávání okamžitě, bez nutnosti odemykání nebo procházení nabídek. Důstojníci ve stresových situacích nemají čas na uživatelské rozhraní – díky tomu je to skutečně nositelná sledovací kamera.
Vývoj softwaru: Zařízení pro zabezpečený přenos videa
Vlastní operační systém založený na Androidu
Operačním systémem je Android, který se neblíží standardní verzi. Podniková verze zcela odstraňuje zákaznické služby a používá uzamčený bootloader s integrací MDM integrovanou od prvního spuštění. To zajišťuje, že systém funguje jako zabezpečené zařízení pro přenos videa.
Integrace systému správy důkazů
Nahrávání je ta snadná část. Integrita řetězce úschovy – od vytvoření klipu až po soudní síň – je to, kde programy tělesných kamer fungují nebo selhávají.
Naše integrace systému pro správu důkazů zajišťuje kompletní přenos dat. V okamžiku, kdy se kamera připojí k dokovací stanici, se šifrovaný záznam automaticky nahraje do backendu a je označen ID zařízení, ID policisty, GPS souřadnicemi, časovým razítkem a typem spouštění záznamu: manuální, automatické nebo spouštěné pohybem. Žádné ruční označování. Žádná chybějící metadata.
Backend generuje kryptografický hash každého souboru při nahrávání. Pokud je záznam po nahrávání někdy změněn, hash se nebude shodovat a manipulace bude detekovatelná. Protokoly řetězce úschovy jsou neměnné. Každá událost přístupu, přehrávání, stahování a export se zaznamenává s uživatelskými přihlašovacími údaji a časovým razítkem.
Pro agentury se stávajícími systémy pro správu důkazů integrační vrstva podporuje standardní API, spíše než aby vyžadovala proprietární výměnu platformy. Už jen toto rozhodnutí výrazně zkrátilo jednání o zadávání veřejných zakázek.
Skvělé! Zde je verze zbývajících částí vašeho článku s opravenou interpunkcí, přičemž všechny nadpisy H2/H3 a původní obsah jsou zachovány:
Testování a certifikace: Výrobce policejních kamer
Testování spolehlivosti
Pádový test: 1.8 m, 26 orientací, beton, plně v souladu s protokolem MIL-STD-810G. Teplotní cyklování od -20 °C do 60 °C, s charakteristikou baterie na spodní hranici: kamera poskytuje přibližně 78 % provozní doby při pokojové teplotě při -20 °C (uvedeno v dokumentaci k produktu, není zakopána). Vibrační test dle metody MIL-STD-810G 514. Zkouška odolnosti proti korozi v solné mlze na každém vnějším rozhraní.
Provoz při -20 °C je náročnější, než se zdá na papíře. Chlad ovlivňuje chemii baterie: kapacita klesá, vnitřní odpor stoupá, pokles napětí při zátěži se zvyšuje. Upravili jsme algoritmus nabíjení při nízkých teplotách, abychom snížili rychlost nabíjení (předběžné zahřívací cyklus před rychlým nabíjením). Překvapení v chladném počasí poškozují důvěru rychleji než jakékoli specifikační omezení.
Osvědčení
Certifikace CE a FCC pro 5G zařízení není razítko. Samotná sada RF testů trvala šest týdnů v laboratoři ve dvou testovacích centrech. Předběžné testování impedance anténních portů, vyzařovaného rušivého rušení a SAR – znamenalo, že jsme k oficiálnímu testu dorazili s vysokou jistotou. Certifikace FCC byla provedena na první pokus. Certifikace CE vyžadovala jednu iteraci opakovaného testování vyzařovaného emise v určitém pásmu, zachyceného v rámci předběžného testování a opraveného změnou hodnoty komponenty filtru.
Shoda s RoHS byla řízena na úrovni kusovníku od prvního dne. Zpětná shoda s RoHS u hotového návrhu je nepříjemná a nákladná. Každá součástka byla ve fázi schvalování ověřena podle RoHS. Krytí IP67 bylo validováno dle normy IEC 60529.
Výroba a hromadná výroba: OEM/ODM pro tělové kamery
Optimalizace DFM a DFT
DFM není kontrola, kterou děláte na konci. Je to disciplína, kterou dodržujete po celou dobu. Umístění součástek pro spolehlivost pájených spojů, přístupnost testovacích bodů pro ICT sondy, orientace konektorů, které nevyžadují deformaci pro sestavení – tato rozhodnutí ve fázi schématu vedla k výtěžnosti nad 99 % při objemu.
Testovací přípravek ICT byl vyvíjen souběžně s rozvržením desky plošných spojů, nikoli po něm. Hodnocení životního cyklu součástky probíhalo během výroby kusovníku, nikoli během výrobního procesu. Zde prokazuje své schopnosti partner pro výrobu karoserií s OEM/ODM kamerou.
SMT a montáž
Víceřádková SMT výroba s SPI a AOI v každé fázi pastování a osazování. Rentgenová kontrola všech BGA pouzder. ICT ověřila každou síť před funkčním testem. Pro nasazení ve vysoce vlhkém prostředí je k dispozici možnost konformního povlakování. Finální kalibrace zahrnuje vyvážení bílé kamery, úrovně zvuku a ověření GPS fixu pro každou jednotku.
Systém kontroly kvality
Společnost FCT před odesláním spustil na každé jednotce kompletní firmware: nahrávání, streamování, šifrování, charakterizaci baterie. Test stárnutí: 10 hodin při zátěži. Ověření stability nahrávání videa potvrdilo, že nedošlo k žádným výpadkům snímků, chybám ukládání ani k tepelnému škrcení za trvalých podmínek nahrávání. 100% pokrytí funkčními testy. Nic se nedodává jako vzorky.
Výsledky projektu: Zařízení pro streamování videa v reálném čase
Výkonnostní úspěchy
Stabilní streamování 5G s latencí handoff pod 200 ms během síťových přechodů. Výdrž baterie 12 hodin ve standardním provozním režimu; 9.5 hodiny při trvalém streamovacím zatížení. Nahrávání v rozlišení 4K při 30 snímcích za sekundu bez výpadků snímků v celém provozním rozsahu teplot. Přesnost přepisu zvuku se oproti nezpracovaným nahrávkám zlepšila o 30 % díky redukci šumu na bázi NPU, což potvrzuje výkon zařízení pro streamování videa v reálném čase.
Rozsah nasazení
Dodáno několika regionálním orgánům činným v trestním řízení v rámci dvou cyklů zadávání veřejných zakázek. Výrobní kapacita umožňuje rozsáhlé zavádění; výrobní infrastruktura, testovací pokrytí a dodavatelský řetězec jsou dimenzovány na objem, nikoli na pilotní šarže.
Proč s námi spolupracovat na programu tělových kamer: Řešení pro tělové kamery LTE/5G, výrobce policejních tělových kamer
Většina hardwarových partnerů vám poskytne referenční návrh a kusovník. To není program pro tělové kamery; je to výchozí bod s velkým množstvím nezveřejněných rizik.
Do zakázek OEM nebo ODM v oblasti 5G tělových kamer – včetně možností výroby OEM/ODM tělových kamer a policejních tělových kamer – přinášíme kompletní řešení: návrh RF a vysokorychlostní konstrukci desek plošných spojů, integraci modemu, konfiguraci operačního systému Android a MDM, bezpečnostní architekturu v souladu s CJIS, mechanické zvýšení odolnosti a hromadnou výrobu s pokrytím ICT a FCT u každé jednotky.
Prošli jsme certifikačním procesem – FCC, CE, RoHS, IP67, MIL-STD-810G – pro nositelný hardware s 5G. Víme, kde se v testovací komoře porouchá a jak to opravit dříve, než se tam dostane. Dodáváme kompletní řešení pro tělové kamery s LTE/5G.
