Вам слід дотримуватися деяких важливих правил проектування друкованих плат. Ці правила допоможуть вам створювати друковані плати, які добре працюють. Вони також полегшують складання ваших плат. Якщо ви дотримуватиметеся цих правил, ви зможете уникнути багатьох помилок. Багато дизайнерів використовують Стандарти IPC щоб допомогти їм. Ось кілька прикладів:
Standard | Опис |
|---|---|
Розповідає про механічні та електричні частини для всіх конструкцій друкованих плат. | |
МПК-6012 | Зосереджується на тому, наскільки міцними та простими у виготовленні є жорсткі друковані плати. |
МПК-7351 | Дає поради щодо дизайну візерунків наземного покриття та де розміщувати деталі. |
Використовуйте ці правила як контрольний список. Вони допоможуть вам щоразу створювати кращі друковані плати.
Ключові винесення
Використовуйте стандарти IPC, щоб ваш проект друкованої плати працював добре та відповідав правилам. Створіть чітку сітку та контур плати, перш ніж розміщувати деталі. Це робить простіша маршрутизація і допомагає вам уникнути помилок. Добре сплануйте свою стекацію, щоб сигнали залишалися сильними та контролювали нагрівання. Спочатку розміщуйте важливі деталі, а подібні тримайте разом. Це знижує шум і полегшує тестування. Використовуйте якісні етикетки та документи, щоб швидше складати та виправляти проблеми.
Основні правила проектування друкованих плат
Коли ви починаєте новий проект друкованої плати, вам потрібно дотримуватися деяких основні правила проектування друкованих платЦі правила допоможуть вам уникнути помилок і полегшать складання плати. Багато дизайнерів використовують стандарти IPC для керівництва своєю роботою. Ось таблиця, яка показує деякі найважливіші стандарти:
Стандарт IPC | Опис |
|---|---|
МПК-2221 | Встановлює правила проектування друкованих плат, включаючи матеріали, терморегуляцію та якість. |
МПК-2222 | Надає детальну інформацію про високовольтні плати, таку як відстань між ними та ізоляція. |
МПК-6012 | Зосереджений на надійності та продуктивності жорстких друкованих плат. |
IPC-A-600 | Перелічує, що робить друковану плату прийнятною після виготовлення. |
МПК-7351 | Охоплює проектування шаблонів посадки для деталей поверхневого монтажу. |
МПК-4101 | Пояснює, які матеріали можна використовувати для друкованих плат. |
МПК-2615 | Розмови про гнучкість схемотехніка і виробництво. |
МПК-6013 | Стосується проектування високочастотних друкованих плат. |
Вам слід використовувати ці стандарти як контрольний список. Вони допоможуть вам переконатися, що ваша дошка працюватиме добре та пройде перевірку.
Налаштування сітки та контур дошки
Перш ніж розміщувати будь-які деталі, потрібно налаштувати сітку. Сітка допомагає вирівняти компоненти та доріжки. Більшість програмного забезпечення для проектування дозволяють вибрати розмір сітки. Поширений вибір – 0.1 дюйма або 2.54 мм. Цей розмір відповідає багатьом стандартним деталям. Якщо ви використовуєте хорошу сітку, ваша плата виглядатиме акуратно і її буде легше трасувати.
Далі потрібно намалювати контур плати. Контур показує форму та розмір вашої друкованої плати. Ви повинні зробити контур чітким та простим. Уникайте незвичайних форм, якщо вони не потрібні для вашого проекту. Чіткий контур допомагає виробнику правильно вирізати вашу плату. Він також допомагає вам розмістити плату в її корпусі.
Порада: Завжди перевіряйте контур плати з вашою командою механіків або використовуйте 3D-переглядач у вашому програмному забезпеченні для проектування. Цей крок допоможе вам виявити помилки на ранній стадії.
Планування стекування та шарів
Перш ніж розпочати трасування, потрібно спланувати розташування шарів. Порядок розташування шарів – це порядок шарів на вашій друкованій платі. Гарне планування розташування шарів допомагає… цілісність сигналу та контроль температури. Ось таблиця, яка показує, як складування елементів впливає на вашу дошку:
Аспект | Вплив на цілісність сигналу та управління температурою |
|---|---|
Структура шару | Впливає на якість сигналу та зменшує перешкоди |
Контрольовані шляхи імпедансу | Зберігає чистоту сигналів у високошвидкісних конструкціях |
Управління теплом | Допомагає вашій дошці краще переносити тепло |
Плануючи свою стек-ап позицію, виконайте такі дії:
Зберігайте баланс стопки. Цей крок запобігає напруженню під час виробництва.
Розміщуйте заземлюючі поверхні поблизу шарів високошвидкісних сигналів. Така конфігурація забезпечує сигналам безпечний шлях і зменшує шум.
Спочатку прокладіть високошвидкісні сигнали. Розмістіть їх на зовнішніх шарах або поблизу опорних площин.
Використовуйте інструменти моделювання для перевірки вашого проекту. Тестуйте прототипи, щоб виявити проблеми, такі як перехресні перешкоди, на ранній стадії.
Враховуйте виробничі обмеження. Товщина матеріалу та ширина сліду можуть змінюватися під час виробництва.
Гарне розташування шарів також допомагає уникнути поширених проблем. Наприклад, погане планування шарів може призвести до втрати сигналу або перегріву. Ви можете вирішити ці проблеми, використовуючи тверді заземлюючі площини та ретельне розташування шарів.
Багато інструментів проектування, такі як Altium Designer та OrCAD, допомагають вам дотримуватися цих правил проектування друкованих плат. Вони перевіряють вашу структуру та позначають помилки, перш ніж ви відправите плату на завод.
Примітка: Якщо ви виконаєте ці кроки, ви закладете міцну основу для всього вашого дизайну. Гарне налаштування сітки, контур плати та планування стекування полегшать кожен наступний крок.
Розміщення компонентів
Розміщення обов'язкових компонентів на першому місці
Почніть з розміщення найважливіших компонентів на друкованій платі. Це роз'єми, основні мікросхеми та блоки живлення. Розмістіть роз'єми ближче до краю, щоб до них було легко дістатися. Намагайтеся розмістити основну мікросхему посередині плати. Це допоможе вам легше направляти сигнали. Далі додайте інші деталі, такі як резистори та конденсатори, ближче до основних компонентів.
Ось таблиця, яка показує, що слід враховувати під час розміщення обов'язкових компонентів:
Критичний фактор | Опис |
|---|---|
Групування компонентів | Тримайте кола з однаковими VCC та GND разом. |
Типи функцій | Розмістіть аналогові, цифрові та силові частини у відповідних областях. |
Управління теплом | Розміщуйте гарячі деталі поруч із радіаторами або відкритими місцями. |
Напруга та струм | Будьте обережні з деталями під високою напругою та високим струмом. |
Порядок розміщення | Почніть з роз'ємів, потім основних мікросхем, а потім інших деталей. |
Тепловий менеджмент | Використовуйте термоперехідні отвори та забезпечте доступ повітря для охолодження. |
Групування та орієнтація
Групуйте деталі за їхньою функцією. Наприклад, тримайте всі аналогові деталі разом. Також тримайте разом усі цифрові деталі. Це знижує рівень шуму та спрощує тестування. Переконайтеся, що схожі деталі спрямовані в один бік. Якщо всі резистори спрямовані в один бік, ви можете швидше перевірити їх під час складання.
Порада: Групування та використання однакового напрямку для деталей допомагає при складанні та тестуванні. Використання стандартних інтерфейсів та міцних кріплень також зменшує кількість помилок під час будівництва.
Інтервал та технологічність
Відстежувати правила інтервалів щоб у вас не виникло проблем під час виготовлення плати. Згідно з інструкціями IPC, між деталями та отворами потрібен простір. Це запобігає контакту деталей та виникненню коротких замикань. Наприклад, тримайте щонайменше 16 МІЛ між отворами. Якщо ви використовуєте менше місця, необхідно дотримуватися спеціальних правил.
Залиште достатньо місця між деталями для паяння та перевірки.
Розмістіть отвори для свердління подалі від доріжок та інших деталей.
Дотримуйтесь правил інтервалів як для зовнішніх, так і для внутрішніх шарів.
Коли ви дотримуєтеся цих правил проектування друкованих плат, вашу плату легше збирати та тестувати. Гарне розташування елементів також допомагає вашій платі пройти перевірку якості.

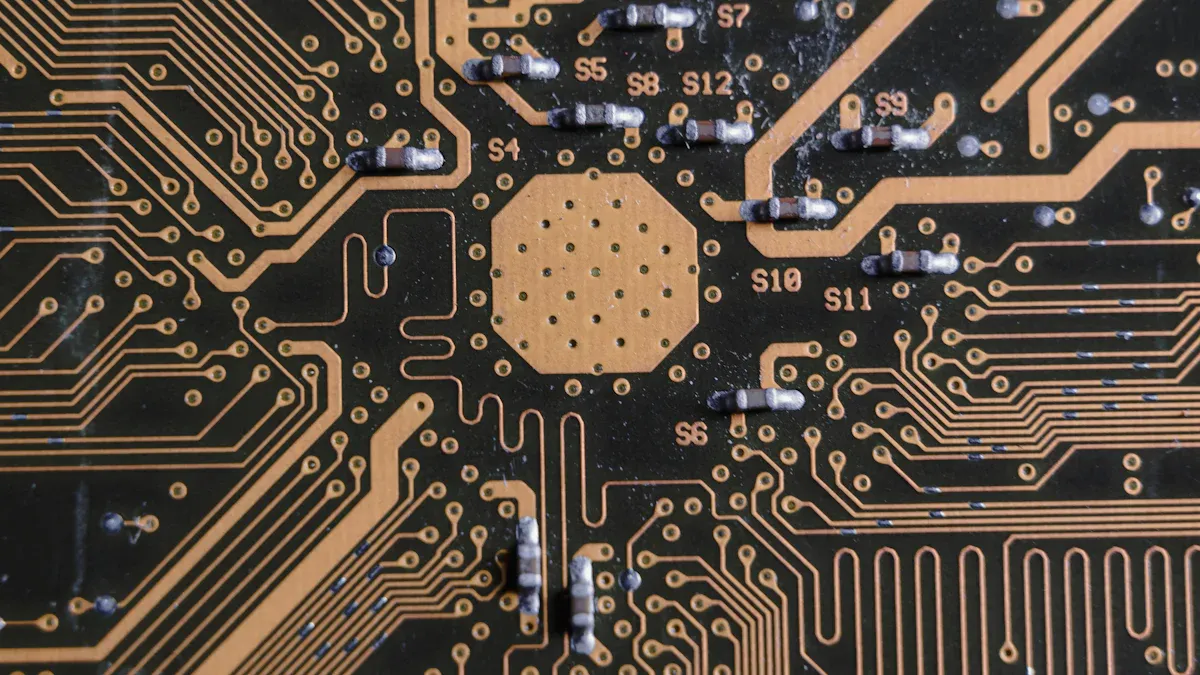

Правила маршрутизації
Ширина та кліренс доріжки
Вам потрібно вибрати правильну ширину доріжки та зазор для вашої плати. Ширина доріжки впливає на силу струму, яку може пропускати доріжка. Зазор – це відстань між доріжками. Обидва параметри важливі для безпеки та продуктивності. Мінімальний зазор залежить від напруги, швидкості сигналу та навколишнього середовища. Наприклад, для низьковольтних ланцюгів потрібно щонайменше 0.1 мм (4 міл) між доріжками. Для пристроїв перетворення енергії потрібно 0.13 мм (5.1 міл). Для високовольтних ланцюгів потрібно щонайменше 1.5 мм (близько 60 міл). Якщо ви працюєте з високошвидкісними сигналами, дотримуйтесь відстані щонайменше втричі більшої за ширину доріжки. Це допомагає запобігти перехресним перешкодам та проблемам із сигналом.
Ширина траєкторії (міл) | Рекомендований струм (A) |
|---|---|
6 | N / A |
10-12 | N / A |
Порада: Завжди дотримуйтесь стандартів IPC 2221 щодо мінімального простору. Відкоригуйте конструкцію, якщо очікується висока вологість або інші складні умови.
Короткі, прямі маршрути
Робіть свої доріжки якомога коротшими та прямішими. Короткі доріжки допомагають сигналам поширюватися швидше та залишатися сильними. Довгі доріжки можуть діяти як антени та спричиняти електромагнітні перешкоди (ЕМП). ЕМП можуть негативно вплинути на продуктивність вашої схеми. Короткі, прямі шляхи також знижують ризик втрати сигналу та відбиттів. Це дуже важливо для високошвидкісних конструкцій. Ви отримуєте кращі результати та менше проблем, коли використовуєте короткі доріжки.
Уникнення перетину сіток
Намагайтеся не допускати перетину мереж. Перетин мереж може ускладнити трасування та змусити вас використовувати більше шарів або переходів. Ви можете уникнути цього, ретельно спланувавши розміщення компонентів. Розміщуйте компоненти так, щоб пов'язані сигнали не перетиналися. У конструкціях зі змішаними сигналами тримайте аналогові та цифрові доріжки окремо. Це допомагає запобігти шуму та полегшує трасування плати.
Мінімізуйте перетин сіток під час розміщення.
Використовуйте креативне розміщення деталей, щоб зменшити перетини мережі.
Тримайте аналогову та цифрову області окремо.
Дотримання цих правил проектування друкованих плат допоможе вам створювати плати, які добре працюють і їх легко збирати.
Управління живленням та наземним обладнанням
Схема силової площини
Ви повинні ретельно спланувати свої лінії живлення, щоб ваша плата працювала належним чином. Гарне розташування ліній живлення запобігає падінню напруги та шуму. Є кілька способів покращити ваш дизайн:
Стратегія | Опис |
|---|---|
Оптимізація ширини доріжки та товщини міді | Вибирайте широкі доріжки та товсту мідь. Це знижує опір і підтримує стабільну напругу. |
Принцип суміжності | Розмістіть плати живлення та заземлення поруч одна з одною. Це допомагає зменшити шум та контролювати електромагнітні перешкоди. |
Включити об'ємні конденсатори | Додайте об'ємні конденсатори, щоб підтримувати стабільну напругу та зменшити шум живлення. |
Порада: Використовуйте тонкий шар між площинами живлення та заземлення. Це збільшує ємність площин та допомагає з розв'язкою.
Практика наземної площини
Суцільна площина заземлення дуже важлива для міцної друкованої плати. Вона забезпечує зворотні струми шляхом з низьким опором. Це знижує шум і підтримує чистоту сигналів.
Зробіть вашу заземлювальну площину цільною. Не розбивайте її.
Використовуйте зшивні переходні отвори для з'єднання площин заземлення, коли сигнали переміщуються між шарами.
Зберігайте площі контуру невеликими, щоб зменшити електромагнітні перешкоди та блокувати зовнішній шум.
Уявіть собі кожен сигнал та його зворотний шлях як замкнутий цикл.
Гарна заземлююча площина допомагає вашій платі пройти випробування на електромагнітні перешкоди та забезпечує сильний сигнал.
Роз'єднувальні конденсатори
Роздільні конденсатори допомагають захистити вашу схему від стрибків напруги та шуму. Щоб правильно їх розмістити, слід виконати такі дії:
Виділіть кожну шину живлення окремими розділовими конденсаторами.
Використовуйте більше одного перехідного отвору для підключення конденсаторів до площин живлення та заземлення.
Розмістіть конденсатори близько до площини живлення за допомогою коротких переходних отворів.
Спочатку підключіть контакт компонента до конденсатора, а потім до переходного отвору.
Використовуйте паралельні резистори з конденсаторами для фільтрації високочастотного шуму.
Іноді конденсатори з'єднують послідовно з доріжками вводу/виводу, щоб блокувати постійний струм.
Коли цифрові мікросхеми перемикаються, їм потрібні швидкі сплески струму. Короткий час наростання означає вищий струм. Ви повинні підтримувати низький імпеданс, щоб ваша плата могла швидко видавати цей струм. Це одне з найважливіших правил проектування друкованих плат для стабільних схем.
Цілісність сигналу
Рекомендації щодо високошвидкісного проектування
Вам потрібно забезпечити безпеку сигналів у високошвидкісних схемах. Хороша цілісність сигналу сприяє належній роботі вашої плати. Ось кілька кроків, які вам слід виконати:
Узгодьте імпеданс доріжки з джерелом та навантаженням. Це зменшить відбиття сигналу.
Використовуйте контрольований імпеданс для високошвидкісних трас. Це забезпечує стабільність сигналів.
Зробіть доріжки короткими, щоб зменшити затримку та шум.
Не використовуйте гострі кути. Використовуйте плавні вигини у контурах трасування.
Залишайте ширину доріжок однаковою. Це допомагає підтримувати стабільний імпеданс.
Простірні сліди розділяють, щоб запобігти перехресним перешкодам.
Використовуйте диференціальну парну маршрутизацію для сигналів, які цього потребують.
Розмістіть наземні та силові площини під високошвидкісними трасами.
Зворотний шлях для сигналів має бути коротким і прямим.
Порада: Розмістіть розділові конденсатори близько до контактів живлення. Використовуйте різні номінали для блокування багатьох типів шуму.
Контрольований опір
Ви отримуєте контрольований імпеданс, підбираючи матеріал плати з розміром та розташуванням доріжок. Це підтримує імпеданс сигналу в безпечному діапазоні. Більшість доріжок на друкованій платі потребують імпедансу від 25 до 125 Ом. Намагайтеся дотримуватися допуску в межах плюс-мінус 10%. Стабільний імпеданс зупиняє відбиття та підтримує чистоту сигналів. Завжди перевіряйте свій проект у виробника, щоб він відповідав цим значенням.
Зменшення електромагнітних перешкод та перехресних перешкод
Електромагнітні перешкоди (EMI) та перехресні перешкоди можуть спричинити проблеми у вашому ланцюзі. Ви можете нижчий рівень електромагнітних перешкод шляхом зменшення площ петель. Прокладайте високошвидкісні доріжки близько до їхніх зворотних шляхів. Не розділяйте площини заземлення. Обережно використовуйте перехідні отвори, щоб індуктивність була низькою.
Ви також можете:
Використовуйте заземлюючі площини, щоб забезпечити безпечний шлях струму та зменшити площу петлі.
Простір сигналу розподіляється для зменшення перехресних перешкод.
Використовуйте диференціальні пари для високошвидкісних сигналів, щоб придушити шум.
Розмістіть розділові конденсатори поблизу виводів живлення мікросхеми.
Додайте екранування, наприклад, металеві кришки, щоб блокувати електромагнітні перешкоди.
Якщо ви будете дотримуватися цих правил проектування друкованих плат, ваші сигнали залишатимуться сильними, а ваша плата буде надійною.
Маркування та документація
Розмір шрифту для зручності читання
Вам потрібно переконатися, що кожен може прочитати текст на вашій друкованій платі. Гарне маркування допоможе вам та іншим швидко знаходити деталі. Якщо ви використовуєте правильний розмір шрифту, ви уникнете помилок під час складання та ремонту. Стандарти IPC містять чіткі правила для шовкографії. Вам слід дотримуватися таких розмірів:
Тип розміру шрифту | Вимірювання |
|---|---|
Мінімальна висота шрифту | 0.040 дюйма (40 міл) |
Мінімальна ширина штриха | 0.006 дюйма (6 міл) |
Ідеальна висота шрифту для високої видимості | 0.050-0.060 дюймів (1.27-1.524 мм) |
Максимальна висота шрифту | Уникайте перевищення 0.080 дюйма (2.032 мм), якщо не дозволяє простір |
Якщо ви використовуєте висоту шрифту від 0.050 до 0.060 дюйма, ваші етикетки будуть легко читатися. Намагайтеся не використовувати шрифти менше 0.040 дюйма. Дрібний текст може вицвісти або розмитися під час виробництва. Великий текст може займати забагато місця та закривати важливі контактні поверхні. Також слід дотримуватися ширини штриха щонайменше 0.006 дюйма. Це зробить літери чіткими та різкими.
Порада: Завжди перевіряйте шовкографію в попередньому перегляді програмного забезпечення для дизайну. Це допоможе вам помітити текст, який занадто малий або занадто близько до інших елементів.
Очистити мітки компонентів
Чіткі етикетки допоможуть вам швидше зібрати та виправити плату. Коли ви використовуєте якісне шовкографічне маркування, ви можете швидко знаходити деталі під час тестування. Ви також зменшуєте ймовірність помилок під час складання плати. Ось як чіткі етикетки покращують вашу роботу:
Опис доказів | Вплив на ефективність |
|---|---|
Чіткі маркування шовкографією дозволяють швидко знаходити компоненти під час налагодження. | Економія годин під час діагностики несправностей. |
Продуманий дизайн шовкографії зменшує неправильне тлумачення інструкцій зі складання. | Забезпечує точний переклад дизайну. |
Дотримання інструкцій може зменшити кількість помилок при складанні до 30%. | Особливо при ручному складанні. |
Стратегічне розташування етикеток сприяє швидкій ідентифікації на платах високої щільності. | Підвищує зручність використання з першого погляду. |
Прості доповнення можуть скоротити час ручного складання на 15-20%. | Зменшує ймовірність помилок, що потребують повторної роботи. |
Розміщуйте етикетки поруч з їхніми деталями, а не під ними. Це полегшить їх перегляд після складання. Використовуйте короткі, зрозумілі назви, такі як R1, C2 або U3. Якщо ви дотримуєтеся цих правил проектування друкованих плат, ви зробите свою плату легшою у використанні та ремонті. Гарна документація також допомагає іншим зрозуміти ваш проект.
Перевірка правил проектування та підготовка до виробництва
Налаштування параметрів DRC
Ви повинні налаштувати свій Перевірка правил проектування (DRC) параметри перед виготовленням плати. Параметри ДРК допомагають вам виявити помилки на ранній стадії. Вони гарантують, що ваш дизайн відповідає правилам та потребам вашого виробника. Ось таблиця, яка показує найважливіші параметри DRC та чому вони важливі:
Параметр DRC | Визначення | Значення | Керівництво |
|---|---|---|---|
Правила оформлення | Мінімальний простір між доріжками, контактними площадками та мідними заливками. | Короткі замикання та проблеми зі сигналом. | Використовуйте IPC-2221 або мінімальні значення виробника (наприклад, 4 міл для стандартних друкованих плат). |
Правила ширини трасування | Найменша дозволена ширина для трас. | Запобігає перегріву та підтримує сильний сигнал. | Використовуйте таблиці IPC-2152, щоб вибрати правильну ширину для вашого струму. |
Правила переходних отворів та свердління | Найменший розмір свердла та відстань між отворами. | Зберігає міцні зв'язки та дозволяє легко їх встановлювати. | Стандартні свердла для отворів мають діаметр не менше 0.3 мм. |
Розмір колодки та кільцеве кільце | Мідне кільце навколо просвердленого отвору. | Робить виводи компонентів міцнішими. | Залишайте кільцеве кільце товщиною щонайменше 4–5 міл. |
Правила використання паяльної маски | Простір навколо контактних площадок та доріжок у паяльній масці. | Зупиняє паяні перемички та короткі замикання. | Мінімальна товщина смужок маски повинна бути 4 міл або більше. |
Правила розміщення компонентів | Відстань між деталями та від країв дошки. | Уникає механічних проблем та допомагає при паянні. | Тримайте високі деталі подалі від роз'ємів; використовуйте зазор від краю щонайменше 40 міл. |
Зазор високої напруги та шлях витоку | Простір для високовольтних конструкцій. | Зупиняє дугове утворення та відповідає правилам безпеки. | Дотримуйтесь IEC 60950-1 щодо довжин шляхів витоку. |
Правила диференціальних пар | Узгоджена маршрутизація для пар, таких як USB або HDMI. | Зберігає чистоту сигналів та зменшує шум. | Зіставте довжини в межах 5–10 міл та керуйте імпедансом. |
Правила зіставлення довжини та часу | Забезпечує одночасне надходження сигналів. | Зупиняє помилки синхронізації. | Використовуйте серпантинове трасування для узгодження довжин трас. |
Термічний рельєф та баланс міді | Допомагає відводити тепло та підтримує рівномірний колір міді. | Зупиняє деформацію та допомагає при паянні. | Використовуйте терморозвантажувальні прокладки та збалансуйте заливку міді. |
Налаштування цих параметрів допоможе вам уникнути дорогих помилок. Це також полегшить складання вашої плати.
Поширені порушення правил ДРК
Під час перевірки вашого проекту ви можете помітити деякі поширені порушення DRC. Ці проблеми можуть призвести до несправності вашої плати або ускладнення її складання. Ось таблиця, яка показує найпоширеніші порушення та способи їх виправлення:
Поширене порушення | Опис | Рішення ДРК |
|---|---|---|
Недостатній зазор трасування | Доріжки розташовані занадто близько одна до одної та можуть призвести до короткого замикання. | Встановіть належні правила зазору залежно від напруги. |
Неправильна ширина трасування | Сліди занадто тонкі або занадто товсті. | Визначте правила ширини траси для правильного струму. |
Неправильно вирівняні або неправильно підібрані перехідні отвори | Перехідні отвори занадто малі або не вирівняні. | Встановіть правила щодо розміру та відстані між переходними отворами. |
Недостатній зазор паяльної маски | Недостатньо місця в паяльній масці. | Визначте зазор паяльної маски, щоб запобігти паяним місткам. |
Проблеми з близькістю до краю плати | Мідь занадто близько до краю. | Дотримуйтесь правил щодо зазорів між краями. |
Порушення цілісності сигналу | Високошвидкісні сигнали не направляються належним чином. | Використовуйте правила для диференціальних пар та контролю імпедансу. |
Автоматизовані інструменти DRC допомагають швидко знаходити ці помилки. Їх раннє виправлення спрощує будівництво та зменшує ймовірність затримок.
Генерація виробничих файлів
Після того, як ви пройдете всі перевірки DRC, вам потрібно отримати файли, готові до виробництваБільшість виробників друкованих плат хочуть використовувати такі типи файлів:
Файли Gerber: Покажіть кожен шар вашої друкованої плати.
ODB++: Об'єднує всі дані для створення вашої плати.
Специфікація матеріалів (BOM): містить перелік усіх деталей вашої плати.
Файл центроїда (вибір та розміщення): показує, куди йде кожна деталь та її обертання.
IPC-2581: Збирає всі дані про виготовлення та складання в один файл.
Завжди перевіряйте файли перед надсиланням. Використовуйте інструменти перевірки дизайну та передові методи перевірки, такі як AOI або рентгенівське тестування, щоб виявити будь-які останні помилки.
Щоб підготувати плату до виробництва, слід виконати такі кроки:
Експортуйте макет друкованої плати, використовуючи правила виробника.
Запустіть автоматизовані DRC для перевірки на наявність помилок.
Виконайте перевірки електротехнічних правил (ERC), щоб переконатися, що всі з'єднання працюють.
Переконайтеся, що ваш дизайн відповідає галузевим стандартам та потребам проекту.
Контроль якості дуже важливо у виготовленні друкованих плат. Ретельна перевірка та якісні файли допоможуть вам створити плати, які добре працюють та пройдуть усі тести. Дотримання правил проектування друкованих плат на кожному кроці полегшує збирання та використання вашої плати.
Коли ви використовуєте правила проектування друкованих плат, ваші плати безпечніші. Їх також легше збирати. Ви робите менше помилок і економите гроші. Інструменти автоматизації допомагають виявляти проблеми на ранній стадії. Гарне планування означає, що ви не витрачаєте гроші на виправлення помилок.
Аспект | Опис |
|---|---|
Автоматизація | Програмне забезпечення перевіряє, чи відповідає ваш дизайн правилам. |
Ранні перевірки | Ви помічаєте проблеми, перш ніж робити дошку. |
Економія витрат | Ви не витрачаєте зайвих грошей на виправлення помилок. |
Вибір хороших матеріалів допомагає вашим дошкам служити довше. Планування нагрівання та навантажень робить їх міцнішими. Ваші дошки працюють краще та рідше ламаються. Продовжуйте вивчати нові способи дизайну. Це допоможе вам створювати ще кращі дошки.
FAQ
Яке найважливіше правило проектування друкованих плат?
Завжди слід залишати достатній простір між доріжками та контактними площадками. Це правило допомагає уникнути коротких замикань і робить вашу плату безпечнішою. Гарний відстань також допомагає під час перевірки вашої плати.
Як вибрати правильну ширину сліду?
Вам потрібно перевірити, який струм витримує ваша доріжка. Використовуйте таблиці IPC-2152 або онлайн-калькулятори. Ширші доріжки витримують більший струм і залишаються холоднішими.
Навіщо потрібна заземлювальна площина?
Заземлювальна площина забезпечує безпечний шлях передачі сигналів. Вона знижує рівень шуму та забезпечує стабільність плати. Ви також полегшуєте проходження тестів на електромагнітні перешкоди.
Які файли ви надсилаєте виробнику друкованих плат?
Ви надсилаєте ці файли:
Перелік матеріалів (BOM)
Файл "Вибери та розмісти"
Завжди уточнюйте у виробника вимоги до файлів.
