Ви витрачаєте тижні на ручне трасування розміток друкованих плат. Штучний інтелект може зробити це за години або й швидше. Ручне зворотне проектування друкованих плат займає багато часу, схильне до помилок і вимагає експертних навичок. Штучний інтелект та машинне навчання автоматизують генерацію схем, виявлення компонентів та аналіз трасування. Ви скорочуєте час на 70%, підвищуєте точність до 90-95% та значно знижуєте витрати.
У цьому посібнику показано, як друковані плати на базі штучного інтелекту автоматизують зворотне проектування друкованих плат. Ви дізнаєтеся, які методи машинного навчання працюють найкраще, коли використовувати штучний інтелект, а коли ручні методи, і як впроваджувати інструменти штучного інтелекту у свій робочий процес.
Що таке зворотне проектування друкованих плат на базі штучного інтелекту?
Ви використовуєте штучний інтелект для автоматичної оцінки зображень друкованих плат та створення повних схем. Алгоритми машинного навчання виявляють компоненти, ідентифікують доріжки, знаходять перехідні отвори та відображають електричні з'єднання без ручного втручання. Нейронні мережі, навчені на мільйонах макетів друкованих плат, визначають шаблони та обробляють фотографії високої роздільної здатності або скани вашої друкованої плати. Традиційна зворотна інженерія залежить від ручного трасування за допомогою мультиметрів та візуального огляду. Створення складної 8-шарової плати займає кілька тижнів. Штучний інтелект трансформує це так само, як ви фотографуєте друковану плату, завантажуєте зображення та отримуєте чернетки схем протягом кількох годин. Штучний інтелект займається розпізнаванням шаблонів, поки ви зосереджуєтеся на перевірці та складному аналізі.
Цей автоматизований метод зберігає друковані плати з сотнями або тисячами компонентів. Ви отримуєте результати за години, на які вручну знадобилися б тижні. Штучний інтелект підтримує стабільну точність по всій платі без втоми, яка виникає у інженерів-людей під час повторюваних завдань.
Рисунок 1. Ручне зворотне проектування друкованих плат (ліворуч) проти автоматизованого аналізу на базі штучного інтелекту (праворуч)
Як ШІ змінює традиційну зворотну інженерію
Традиційне зворотне проектування друкованих плат повністю залежить від ручної роботи. Ви відстежуєте кожне з'єднання за допомогою мультиметра, візуально перевіряєте маркування компонентів через лупу та малюєте схематичні символи вручну. Складна 8-шарова плата з 500 компонентами може зайняти 3-4 тижні безперервної роботи. Ймовірність помилок вища. Компоненти зі зношеним маркуванням потребують ретельного дослідження для їх ідентифікації.
Зворотне проектування на основі штучного інтелекту повністю змінює цей процес. Ви фотографуєте обидві сторони друкованої плати за допомогою хорошої камери або сканера. Завантажуєте зображення в систему штучного інтелекту. Програмне забезпечення автоматично обробляє все: виявляє компоненти, проводить трасування, ідентифікує переходи та картографує з'єднання. Протягом кількох годин ви маєте готовий до розгляду чернетку схеми. Ваш час на інженерію переходить від повторюваного трасування до інтелектуальної перевірки та уточнення.
Ключова відмінність показує, як ви використовуєте свій час. Штучний інтелект справляється із завданнями розпізнавання образів, де він чудово ідентифікує тисячі подібних компонентів, слідуючи паралельним траєкторіям, відображаючи регулярні сітчасті візерунки.
Методи машинного навчання, що використовуються в зворотному проектуванні друкованих плат
Згорткові нейронні мережі (ЗНМ) виявляють та впорядковують компоненти. Ці мережі обробляють зображення за допомогою шарів, які розпізнають краї, форми та, нарешті, типи компонентів. Сегментація зображень відокремлює компоненти від слідів. Виявлення об'єктів автоматично знаходить тисячі деталей з певними показниками достовірності. OCR зчитує мітки компонентів та номери деталей, навіть невеликий або повернутий текст, а потім посилається на бази даних для отримання повних специфікацій.
Нейронні мережі відстежують мідні доріжки на багатошарових платах за допомогою спеціалізованих алгоритмів. Графові нейронні мережі відображають з'єднання між компонентами. Виявлення переходів визначає точки з'єднання між шарами. Розширені алгоритми реконструюють сигнальні шляхи навіть за неповних візуальних даних, використовуючи контекстні підказки та типові шаблони маршрутизації.
Штучний інтелект перетворює фізичне розташування елементів на логічні схеми шляхом створення списку з’єднань та функціонального групування. Системи на основі правил застосовують інженерні принципи. Машинне навчання прогнозує функціональність схеми на основі розташування компонентів. Формати виведення працюють з Eagle, Altium, KiCad та іншими інструментами САПР.
Зворотне проектування друкованих плат на базі штучного інтелекту проти ручних методів
Вам потрібно вибрати правильний метод зворотного проектування для вашого проекту. Порівняння методів на основі штучного інтелекту та ручних методів показує чіткі відмінності в часі, вартості та можливостях. У цій таблиці показано, як кожен підхід працює за критичними факторами:
Порівняння виявляє явні відмінності в часі, вартості та можливостях:
| Фактор | Штучний інтелект | Мануал |
| Time | Години до днів | Тижні до місяців |
| Точність | 90-95% (підтверджено) | 85-95% (залежно від експерта) |
| Коштувати | Нижня (інструмент + валідація) | Вища (трудомістка) |
| Best For | Стандартні друковані плати великого обсягу | Індивідуальні, незвичайні дизайни |
Використовуйте підхід на основі штучного інтелекту для виготовлення друкованих плат для високої щільності компонентів, стислих термінів та стандартних конструкцій. Використовуйте ручні методи для незвичайних компонентів, надзвичайно пошкоджених плат або для перевірки, критичної для безпеки. Гібридний підхід працює найкраще. Штучний інтелект виконує 80-90% роботи, ручна перевірка охоплює критичні останні 10-20%.
Рисунок 2. Інтерфейс програмного забезпечення для зворотного проектування друкованих плат штучного інтелекту
Коли обрати ШІ чи ручний режим
Використовуйте ШІ, коли маєте справу з платами з високою щільністю компонентів і сотнями схожих деталей. ШІ чудово справляється з швидкою обробкою кількох схожих плат, що робить його ідеальним, коли вам потрібно провести зворотне проектування кількох одиниць одного й того ж продукту. Стислі терміни сприяють перевазі ШІ в швидкості. Стандартна побутова електроніка, промислові контролери та комерційне обладнання зазвичай добре працюють з аналізом ШІ, оскільки вони дотримуються загальних шаблонів проектування, які вивчив ШІ.
Використовуйте ручні методи, коли ви зіткнулися з незвичайними компонентами, яких немає в базах даних для навчання ШІ, такими як користувацькі ASIC, власницькі модулі або рідкісні вінтажні деталі. Надзвичайно пошкоджені плати, де пошкоджені доріжки або відсутні компоненти, потребують вирішення проблем за участю людини. Перевірка критично важливих аспектів безпеки для військових або медичних застосувань вимагає експертної перевірки людиною. Одноразові нестандартні конструкції з нетрадиційним макетуванням створюють труднощі для систем ШІ, навчених за типовими шаблонами.
Гібридний підхід поєднує обидва методи. Почніть зі штучного інтелекту для перших 80-90% роботи: виявлення компонентів, базова маршрутизація трас та генерація списку з’єднань. Потім перейдіть до ручної перевірки для останніх 10-20%, перевіряючи критичні з’єднання, вирішуючи неоднозначні траси та перевіряючи незвичайні ділянки схеми. Цей гібридний план забезпечує найкращий баланс швидкості та точності для більшості проектів.
Рисунок 3. Автоматизований аналіз зі штучним інтелектом у порівнянні з традиційним робочим процесом ручного трасування друкованих плат
Найкращі інструменти зворотного проектування друкованих плат на базі штучного інтелекту у 2026 році
Комерційні платформи штучного інтелекту забезпечують повний спектр робочих процесів – від захоплення зображень до експорту схем. Ці хмарні рішення включають навчені нейронні мережі та бібліотеки компонентів з мільйонами деталей. Вартість підписки приблизно коливається від 2,000 до 15 000 доларів США на рік. Ключові функції включають точність виявлення компонентів понад 95%, кілька форматів експорту та можливості пакетної обробки.
Інструменти з відкритим кодом, що використовують TensorFlow та PyTorch, доступні на GitHub. Вони безкоштовні та настроювані, але вимагають знань машинного навчання, програмування на Python та потужних графічних процесорів. Вони підходять дослідникам та компаніям з можливостями штучного інтелекту, але не інженерам, яким потрібні швидкі результати.
Wonderful PCB комбінати Автоматизація на основі штучного інтелекту з експертною перевіркою. Ми використовуємо комерційний штучний інтелект для початкового аналізу, а потім інженери переглядають кожен результат. Цей гібридний підхід забезпечує швидкість роботи штучного інтелекту з точністю, перевіреною людиною, понад 98%. Ми обробляємо багатошарові плати до 12+ шарів, складні конструкції та надаємо повний комплекс послуг у стислі терміни.
Як працює зворотне проектування друкованих плат на базі штучного інтелекту: крок за кроком
Крок 1: Отримання зображення друкованої плати
Ви починаєте з фотографування або сканування обох сторін друкованої плати з високою роздільною здатністю. Використовуйте щонайменше 300 DPI для отримання хороших результатів, хоча 600 DPI краще підходить для щільних плат. Гарне освітлення запобігає появі тіней та відблисків, які заплутують алгоритми штучного інтелекту. Розташуйте камеру або сканер перпендикулярно до плати, щоб мінімізувати спотворення перспективи.
Для багатошарових плат рентгенівське зображення фіксує внутрішні структури шарів, невидимі для камер. Рентгенівські системи виявляють приховані переходні отвори, внутрішні доріжки та деталі шарів. Деякі платформи штучного інтелекту інтегруються з рентгенівським обладнанням, тоді як інші потребують окремого надання рентгенівських зображень. Потім програмне забезпечення для попередньої обробки зображень вирівнює кілька зображень, налаштовує контрастність для оптимальної видимості компонентів та мінімізує шум від подряпин або візерунків підкладки.
Крок 2: Виявлення компонентів штучного інтелекту
Нейронні мережі обробляють зображення вашої друкованої плати, щоб ідентифікувати та класифікувати кожен компонент. Штучний інтелект малює обмежувальні рамки навколо кожного резистора, конденсатора, мікросхеми, роз'єму та інших деталей. Він надає типи компонентів з показниками достовірності, що показують, наскільки достовірна ідентифікація. Компоненти з низькими показниками достовірності позначаються для ручної перевірки.
Системи оптичного розпізнавання символів (OCR) зчитують номери деталей та маркування, видимі на компонентах. Це автоматизоване зчитування працює з текстом висотою від 1 мм. Система повертає свої дані для обробки компонентів, розташованих під будь-яким кутом. Виявлені номери деталей зіставляються з базами даних електронних компонентів для отримання повних специфікацій. Штучний інтелект генерує повну специфікацію матеріалів, в якій перелічено кожен компонент із номерами деталей виробника, значеннями, типами корпусів та кількістю.
Крок 3: Аналіз трасування та з'єднань
Штучний інтелект відстежує мідні доріжки вздовж друкованої плати для відображення електричних з'єднань. Алгоритми виявлення доріжок відстежують провідні шляхи від контактів компонентів через плату. Вони обробляють складну трасування, включаючи вигнуті доріжки, доріжки, що звужуються в місцях переходів, та доріжки, частково приховані маскою паяння. Виявлення переходів з'єднує шари в багатошарових платах, ідентифікуючи точки з'єднання між внутрішніми та зовнішніми шарами.
Система генерує список з'єднань, що показує всі взаємоз'єднання компонентів. Кожна мережа являє собою унікальний електричний вузол з усіма підключеними до нього контактами. Ця інформація про з'єднання створює основу для створення схеми. Штучний інтелект може розрізняти силові траси, заземлення та сигнальні траси на основі ширини трас, схем трасування та підключених компонентів.
Крок 4: Генерація схеми
Штучний інтелект перетворює фізичне розташування друкованої плати на логічну принципову схему. Він ідентифікує символи компонентів відповідно до їхньої функції та розташовує з'єднання, щоб мінімізувати перетини ліній. Моделі машинного навчання прогнозують функціональність схеми на основі розташування компонентів та схем з'єднань. Мікроконтролер з оточуючими конденсаторами, кристалом та програмним роз'ємом ідентифікується як повна схема MCU. Це функціональне розуміння допомагає логічно організувати схему. Вихідні формати включають Eagle XML, файли Altium, проекти KiCad та проекти OrCAD, а також нейтральні формати, такі як EDIF, для максимальної сумісності.
Крок 5: Перевірка та вдосконалення людиною
Інженер перевіряє вихідні дані, згенеровані штучним інтелектом, на точність. Ця перевірка виявляє помилки на друкованій платі, що живиться від штучного інтелекту, неправильно ідентифіковані компоненти, пропущені з'єднання або неправильно прокладені лінії. Ручні виправлення стосуються складних або неоднозначних ділянок, де впевненість штучного інтелекту була низькою. Інженер перевіряє важливі з'єднання, використовуючи оригінальну друковану плату, іноді за допомогою мультиметра перевіряє цілісність важливих ланцюгів.
Остаточна перевірка схеми гарантує, що схема має логічний сенс. Напруга живлення має бути правильною. Шини зв'язку повинні мати належне завершення. Схеми скидання повинні відповідати технічному опису мікроконтролера. Ця функціональна перевірка підтверджує, що схема відображає робоче коло, а не лише точні з'єднання компонентів. Повна документація включає технічні описи компонентів, примітки до проектування, що пояснюють незвичайні схеми, та історію редагувань.

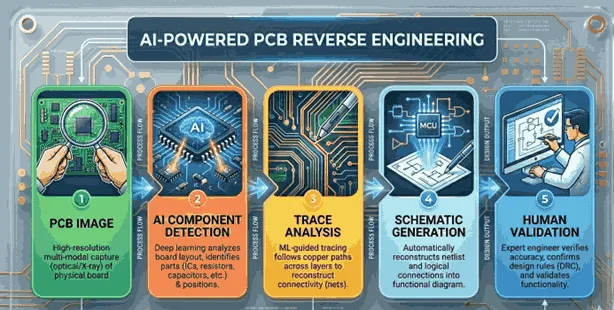

| Рисунок 4. П'ятиетапний процес зворотного проектування друкованої плати зі штучним інтелектом |
Ключові застосування зворотного проектування друкованих плат зі штучним інтелектом
Технічне обслуговування застарілих систем для обладнання, яке витримує підтримку виробника. Виробниче обладнання, медичні прилади та промислові системи керування часто працюють 20-30 років. Штучний інтелект робить відновлення схем економічно доцільним. Заміна застарілих компонентів вимагає повного розуміння схем, щоб розпізнавати сучасні еквіваленти.
Контроль якості перевіряє відповідність виготовлених друкованих плат проектним специфікаціям. Виявлення підробок порівнює підозрілі плати з автентичними конструкціями. Захист інтелектуальної власності документує конструкцію для патентних заявок. Редизайн продукту модернізує застарілі продукти за допомогою оновлених компонентів. Освітні цілі допомагають студентам навчатися, аналізуючи професійні конструкції.
Переваги та обмеження зворотного проектування друкованих плат зі штучним інтелектом
переваги: На 70% швидше, ніж ручні методи. Проекти, які займали тижні, тепер завершуються за дні або навіть години. Надійна точність усуває помилки, пов'язані з людською втомою. Ефективно обробляє понад 1000 компонентних плат. Масштабованість для кількох плат одночасно. Економічно ефективний обсяг роботи з нижчими витратами на плату. Зменшує бар'єр кваліфікації, що дозволяє інженерам середнього рівня виконувати розширений аналіз.
Обмеження: Потрібні якісні зображення, оскільки погані фотографії знижують точність проектування друкованої плати. Має труднощі з нестандартними або незвичайними компонентами. Початковий інструмент коштує від 2,000 до 15 000 доларів США на рік. Залежність від навчальних даних означає, що ШІ найкраще працює на платах, таких як навчальні приклади. Не може зробити висновок про логіку прошивки, лише аналіз апаратного забезпечення. Все ще потребує перевірки людиною для критично важливих застосувань.
Порада: Використовуйте штучний інтелект для автоматизації на 80-90%, залиште 10-20% для ручного перегляду. Такий гібридний підхід забезпечує швидкість і точність.
Чому вибрати Wonderful PCB для зворотного проектування за допомогою штучного інтелекту
Ми поєднуємо передові інструменти штучного інтелекту з досвідченою інженерною валідацією. Наш процес використовує штучний інтелект для швидкого аналізу, а потім старші інженери перевіряють кожну деталь. Ви отримуєте гарантовану точність схеми понад 98% завдяки швидкості штучного інтелекту та людській точності. Ми перевіряємо функціональність схеми, а не лише з'єднання.
Наші послуги стосуються як простих 2-шарових, так і складних 12-шарових плат, гнучких схем та жорстко-гнучких конструкцій. Ми пропонуємо розшифрування мікросхем та вилучення прошивки для повного розуміння системи. Клонування друкованих плат а можливості редизайну переведуть вас від зворотного проектування до виробництва. Рентгенівське зображення виявляє внутрішні шари в багатошарових платах.
Маючи понад 30 років досвіду у всіх галузях, ми гарантуємо конфіденційність та захист інтелектуальної власності. Стандартний термін виконання становить 5-10 днів. Ми надаємо комплексну підтримку, від зворотного проектування до виробництва, пошуку специфікацій, складання та тестування.
малюнок 5 Wonderful PCB Професійний зворотний інжиніринг друкованих плат
Поширені запитання
Наскільки точний зворотний інжиніринг друкованих плат на базі штучного інтелекту порівняно з ручними методами?
Штучний інтелект досягає точності 90-95% для виявлення компонентів та маршрутизації. Завдяки експертній перевірці кінцева точність перевищує 98%. Ручні методи досягають 85-95%, але займають набагато більше часу. Поєднання автоматизації за допомогою ШІ та перевірки людиною забезпечує найкращі результати.
Чи може штучний інтелект провести зворотний інжиніринг багатошарових друкованих плат із внутрішніми шарами?
Так, у поєднанні з рентгенівським зображенням. Рентгенівські промені виявляють внутрішні доріжки та перехідні отвори. Штучний інтелект обробляє рентгенівські зображення з фотографіями поверхні, щоб створювати повні схеми для плат до 12+ шарів. Без рентгенівського випромінювання ШІ може аналізувати лише видимі поверхневі шари.
Скільки часу займає зворотне проектування друкованої плати зі штучним інтелектом?
Прості двошарові плати виготовляються приблизно 1 день. Складні 8-шарові плати вимагають 5-7 днів. Це на 70% швидше, ніж використання лише ручних методів. Час залежить від складності плати, кількості компонентів та необхідності багатошарової рентгенівської зйомки.
Яка якість зображення мені потрібна для аналізу друкованих плат зі штучним інтелектом?
Роздільна здатність не менше 300 DPI, хоча 600 DPI краще підходить для щільних друкованих плат. Використовуйте хороше освітлення без відблисків.
Чи законно використовувати штучний інтелект для зворотного проектування друкованих плат?
Зворотне проектування є законним для пристроїв та проектів, якими ви володієте, для навчання, ремонту або забезпечення сумісності. Однак копіювання проектів у комерційних цілях може порушувати патенти або авторські права. Завжди консультуйтеся з юристом щодо вашої конкретної ситуації.
Висновок
Штучний інтелект трансформує друковану плату у зворотне проектування від тижнів до днів із економією часу 70% та підвищеною точністю. Машинне навчання виконує повторювані завдання, поки ви зосереджуєтеся на складному аналізі. Гібридний підхід, що поєднує автоматизацію ШІ з перевіркою людиною, забезпечує як швидкість, так і точність. Інструменти ШІ стають доступнішими завдяки підвищенню точності та зниженню витрат. Зворотне проектування на базі ШІ стане таким же поширеним, як і інструменти САПР-проектування сьогодні.
