Представьте, что вы собрали схему, но после непродолжительной работы почувствовали запах гари. Вы прикоснулись к плате и обнаружили, что резистор слишком горячий. Это происходит, когда вы игнорируете рассеиваемую мощность в резисторах. Неправильный выбор резистора или отсутствие контроля за теплоотдачей могут привести к поломке. Всегда проверяйте свои расчеты и этапы проектирования. Обращайте внимание на размещение компонентов на печатной плате для контроля температуры.
Основные выводы
Поймите, что означает рассеивание мощности в резисторах. Это происходит, когда ток проходит через резистор и преобразует электрическую энергию в тепло.
Всегда обращайте внимание на номинальную мощность резисторов. Убедитесь, что она выше ожидаемой мощности. Это помогает предотвратить перегрев и обеспечивает бесперебойную работу схемы.
Используйте правильные математические методы для расчета рассеиваемой мощности. Применяйте формулы, такие как P = I² × R или P = V² ÷ R. Это поможет обеспечить безопасность вашей схемы.
Используйте эффективные способы отвода тепла. Размещайте мощные компоненты на значительном расстоянии друг от друга. Используйте теплоотводящие отверстия или радиаторы для отвода тепла.
Подумай о своем Дизайн печатной платы Прежде чем начать, используйте широкие дорожки и материалы, хорошо отводящие тепло. Это поможет отводить тепло и продлит срок службы вашей схемы.
Объяснение процесса рассеивания мощности в резисторах.
Что такое рассеивание мощности?
Рассеивание мощности происходит, когда ток проходит через резистор. Резистор поглощает электрическую энергию и преобразует её в тепло. В учебниках по электротехнике говорится, что рассеивание мощности — это когда резистор потребляет мощность. Это можно определить по формулам, например, (P = frac{v^{2}}{R}) или (P = i^{2}R). Тепло выделяется из-за тока, протекающего через резистор. Важно знать об этом, поскольку это влияет на то, насколько сильно нагревается резистор.
Почему это важно для надежности цепей
Рассеиваемая мощность важна для корректной работы схем. Если не проверить, какую мощность может выдержать резистор, схема может быть повреждена. Вот несколько важных моментов, которые следует помнить:
Рассеивание мощности может привести к перегреву резисторов.
Каждый резистор имеет номинальную мощность, которая указывает на максимальную мощность, которую он может выдержать.
Если вы используете мощность, превышающую номинальную, резистор может выйти из строя, и ваша схема может перестать работать.
При чрезмерном потреблении мощности резистор может сильно нагреться. Он может сломаться, задымиться, сгореть или даже полностью выйти из строя. Ваша схема может перестать работать или даже загореться. Необходимо контролировать рассеиваемую мощность, чтобы обеспечить безопасность и правильную работу электроники.
Номинальная мощность резистора
При выборе резистора необходимо учитывать его номинальную мощность. Большинство резисторов рассчитаны на работу с определенной мощностью без перегрева, обычно до +70ºC. Номинальная мощность зависит от размера и типа резистора. Резисторы для поверхностного монтажа могут выдерживать мощность от менее 100 милливатт до нескольких ватт. Более крупные резисторы для сквозного монтажа могут выдерживать большую мощность. Большие резисторы могут отводить больше тепла и иногда требуют дополнительного охлаждения, например, радиаторов. В электронике правильный выбор номинальной мощности предотвращает повреждения и обеспечивает безопасность схемы. Всегда убедитесь, что номинальная мощность резистора превышает ожидаемую мощность в вашей схеме.
Расчеты рассеиваемой мощности
Закон Ома и основные формулы
Необходимо знать, как определить мощность, рассеиваемую резистором. Это поможет обеспечить безопасность вашей схемы. Закон Ома позволяет рассчитать ток и напряжение на резисторе. Для расчета рассеиваемой мощности можно использовать следующие формулы:
Формула | Когда использовать |
|---|---|
P = I² × R | Используйте это, если вам известны сила тока и сопротивление. |
P = V² ÷ R | Используйте это, если вам известны напряжение и сопротивление. |
П = В × Я | Используйте это, если вам известны и напряжение, и сила тока. |
Эти формулы помогут вам увидеть, сколько энергии преобразуется в тепло.
Пошаговый расчет
Вот шаги для определения рассеиваемой мощности резистора:
Найдите напряжение на резисторе и его сопротивление.
Используйте закон Ома, чтобы вычислить силу тока: I = V ÷ R.
Выберите формулу, исходя из имеющихся у вас данных. Если у вас есть ток, используйте формулу P = I² × R. Если у вас есть напряжение, используйте формулу P = V² ÷ R.
Подставьте свои числа в формулу, чтобы получить мощность.
Убедитесь, что мощность меньше номинального значения резистора.
Совет: Всегда добавляйте запас прочности при расчетах потребляемой мощности. Это предотвратит перегрев и обеспечит бесперебойную работу схемы.
Примеры расчетов для электрических цепей
Вот несколько реальных примеров, которые помогут вам узнать о рассеивании мощности:
Пример LDO-регулятора:
Входное напряжение: 5V
Выходное напряжение: 3.6V
Выходной ток: 140mA
Потери мощности: 5 В × 0.14 А – 3.6 В × 0.14 А = 0.7 Вт – 0.504 Вт = 0.196 Вт
Пример работы повышающе-понижающего преобразователя:
Диапазон входного напряжения: от 10 В до 20 В
Выходное напряжение: 13.5V
Выходной ток: 80mA
Потери мощности: 0.064 А × 20 В – 0.08 А × 13.5 В = 1.28 Вт – 1.08 Вт = 0.2 Вт
К числу ошибок относятся несоблюдение правил снижения мощности, приблизительная оценка рассеиваемой мощности и размещение резисторов слишком близко друг к другу. Всегда следует использовать реальные значения и планировать компоновку таким образом, чтобы уменьшить нагрев.

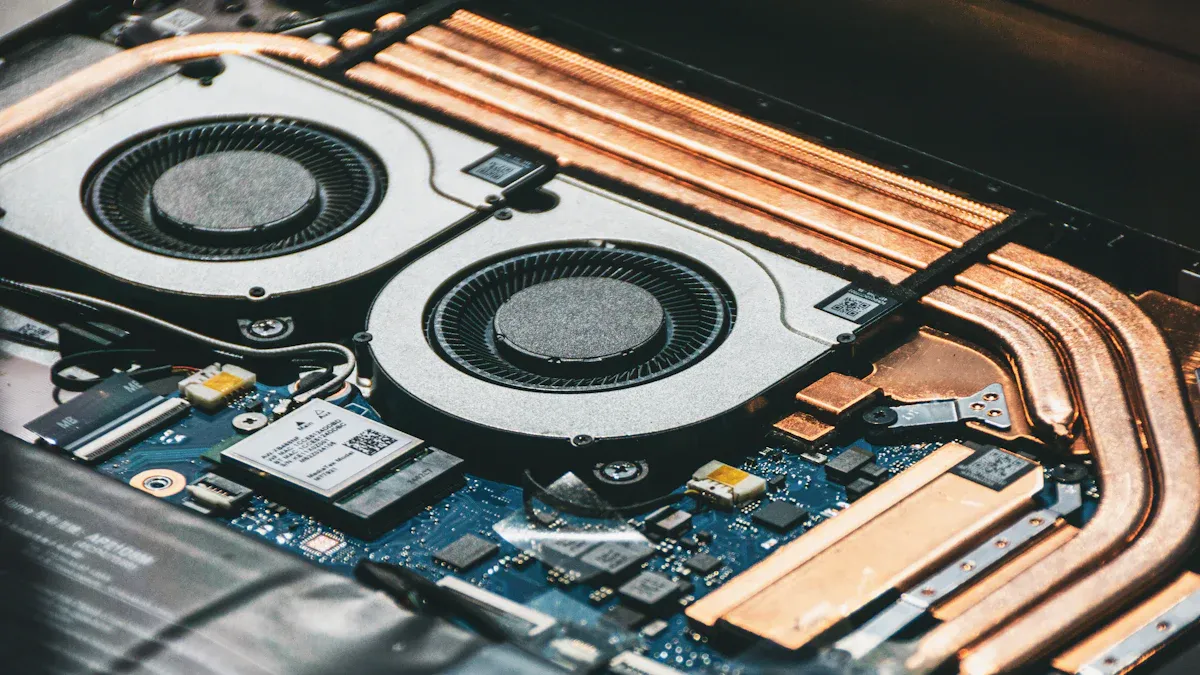

Управление рассеиванием мощности в схемотехнике
Выбор правильного резистора
Необходимо выбрать резистор, подходящий для вашей схемы. Правильно подобранный резистор помогает контролировать нагрев и обеспечивает безопасность. Прежде чем сделать выбор, обратите внимание на несколько важных моментов. В таблице ниже показано, на что следует обратить внимание:
фактор | Описание |
|---|---|
Оценка мощности | Это максимальная мощность, которую может выдержать резистор. Убедитесь, что она превышает потребляемую вашей схемой мощность. |
Значение сопротивления | Этот параметр регулирует величину протекающего тока. Выберите значение, соответствующее вашим потребностям в напряжении или токе. |
Отказоустойчивость | Это показывает, насколько может измениться значение. Для большей точности выбирайте меньший допуск. |
Температурный коэффициент | Этот параметр показывает, насколько изменяется сопротивление при нагревании. Используйте низкое значение, если ваша цепь чувствительна к температуре. |
Тип конструкции | Керамические, толстопленочные или проволочные резисторы бывают разных типов. Выберите тот тип, который лучше всего подходит для вашей конструкции. |
Условия окружающей среды | Учитывайте воздействие тепла, влаги и вибрации. Выберите резистор, который хорошо подходит для вашего помещения. |
Монтаж и упаковка | Убедитесь, что резистор подходит для вашей платы. Используйте SMD-компоненты для небольших участков или сквозные выводы для большей мощности. |
Особые возможности | Некоторые резисторы способны выдерживать большие импульсы или имеют покрытия, предотвращающие возгорание. Используйте их, если вам необходимы особые характеристики. |
Всегда закладывайте запас по мощности. Для очень надежных схем используйте вдвое большую мощность, чем ожидается. Для более дешевых конструкций добавьте как минимум половину от ожидаемой. Это помогает предотвратить перегрев и продлевает срок службы схемы.
Рекомендации по проектированию систем теплоотвода
Разумный выбор решений поможет снизить нагрев и улучшить работу схемы. Вот несколько советов по управлению тепловыделением в вашей конструкции:
Убедитесь, что мощности вашего резистора достаточно.
Проверьте, нужны ли вашим микросхемам радиаторы для охлаждения.
Используйте широкие дорожки на печатной плате для снижения сопротивления и тепловыделения.
Чтобы сократить время переключения, уменьшите потери мощности.
Совет: Распределите компоненты, потребляющие много энергии, равномерно. Это поможет отводить тепло и поддерживать низкую температуру платы.
Вы можете использовать компьютерные инструменты, такие как SPICE или NI Multisim. Эти инструменты позволяют увидеть, сколько тепла будет выделять ваша схема, прежде чем вы начнете ее собирать. Вы можете провести тесты, чтобы приблизительно оценить, насколько сильно нагреется ваша конструкция.
Стратегии проектирования и сборки печатных плат
Отвод тепла можно обеспечить с помощью продуманного проектирования печатных плат. Начните с выбора материалов, хорошо отводящих тепло, например, FR-4 с большим количеством меди или печатных плат с металлическим сердечником. Располагайте резисторы так, чтобы тепло распределялось равномерно. Не размещайте мощные резисторы слишком близко друг к другу.
Используйте теплоотводящие переходные отверстия рядом с резисторами для отвода тепла на другие слои. Добавьте радиаторы или рассеиватели для отвода тепла от платы. Большие медные плоскости могут помочь рассеивать тепло и снизить энергопотребление. Убедитесь, что дорожки толстые и широкие, чтобы предотвратить накопление тепла. Размещайте мощные компоненты ближе к середине печатной платы для лучшего рассеивания тепла.
При сборке схемы используйте воздушный поток или вентиляторы для охлаждения компонентов. Добавьте радиаторы или пластины для компонентов, выделяющих много тепла. Размещайте компоненты так, чтобы воздух мог свободно циркулировать и охлаждать плату. Также можно использовать специальные материалы для улучшения теплоотвода.
Примечание: Контроль температуры резисторов важен для сложных задач. Установите датчики в ключевых местах и настройте оповещения о перегреве. Это поможет обнаружить проблемы до того, как они повредят схему.
Минимизация потерь при переключении
В импульсных схемах могут возникать потери энергии, если не сократить время переключения. Быстрое переключение означает меньшее выделение тепла и меньшие потери энергии. Используйте компоненты, которые теряют мало энергии при переключении. Проведите тесты с помощью компьютерных программ, чтобы определить, сколько энергии потребляет ваша схема при переключении.
Для высокоскоростных схем можно использовать резисторы с неиндуктивной схемой. Это помогает снизить энергопотребление и уменьшить нагрев. Прецизионные резисторы с низким температурным коэффициентом хорошо подходят для схем, требующих стабильной работы.
Совет: Всегда проверяйте технические характеристики резисторов на наличие рекомендаций по соотношению нагрузки. Это поможет вам выбрать оптимальный резистор для вашей схемы.
Для лучшего контроля температуры и повышения надежности можно использовать новые материалы, такие как тонкопленочные резисторы. Они хорошо подходят для компактных схем и помогают снизить энергопотребление. Новые материалы для резисторов также способствуют стабильности схемы в течение длительного времени, что важно для электроники.
Применение в системах эффективного отвода тепла
Электрические нагреватели и нихромовая проволока
В некоторых конструкциях резисторы могут целенаправленно выделять тепло. В электрических нагревателях используется нихромовая проволока, поскольку она хорошо работает при высоких температурах и не ржавеет. При выборе нихромовой проволоки учитывайте её толщину, напряжение и допустимый ток. Тонкая проволока быстро нагревается из-за большего сопротивления, но легко ломается. Толстая проволока прочнее и служит дольше, но для нагрева ей требуется больше энергии. Необходимо подобрать правильное напряжение для вашей схемы. Большее напряжение означает большую мощность, но также может привести к перегреву. Ваш источник питания должен обеспечивать достаточный ток для безопасности. Если ваш источник питания слишком слабый, проволока может перегреться и сломаться. Грамотное планирование поможет контролировать нагрев и обеспечить безопасность вашей схемы.
Лампы накаливания в электрических цепях
Лампы накаливания используют тепло для создания света. Нить накаливания внутри нагревается, когда через неё проходит ток. Необходимо контролировать температуру, чтобы нить не изнашивалась слишком быстро. Если она перегреется, лампа скоро перестанет работать. Большинство ламп служат от 1,000 до 2,000 часов. Газы, такие как аргон и азот, замедляют износ нити накаливания, но они также отводят тепло. Это влияет на яркость лампы и срок её службы. При проектировании электрической цепи с лампами необходимо сбалансировать мощность, тепловыделение и срок службы лампы. Грамотное проектирование помогает лампам служить дольше и экономить энергию.
Совет: Всегда проверяйте номинальные характеристики лампочки перед использованием в электрической цепи. Это поможет предотвратить перегрев и потери энергии.
Контролируемый нагрев в специализированных конструкциях
Для выполнения некоторых задач в электрических цепях требуется тепло. Например, резисторы могут использоваться для подогрева датчиков или предотвращения образования конденсата в оборудовании. В таких случаях необходимо внимательно следить за мощностью и температурой. Для контроля температуры и корректировки мощности при необходимости можно использовать датчики температуры. Грамотное проектирование позволяет использовать тепло без вреда для цепи. Для отвода тепла и охлаждения можно добавить радиаторы или вентиляторы. При планировании электрической цепи подумайте о необходимой мощности и о том, куда будет отводиться тепло. Это поможет создать безопасные и надежные системы, которые эффективно используют тепло.
Область применения | Назначение тепла | Ключевые соображения при проектировании |
|---|---|---|
Электрические нагреватели | Обогрев помещений | Толщина проволоки, источник питания |
Лампы накаливания | Излучающий свет | Температура нити |
Сенсорные обогреватели | Предотвратить попадание влаги | Контролируемая мощность |
Вы сможете улучшить работу своей схемы, если будете знать, как резисторы взаимодействуют с напряжением и теплом.
Рассеивание энергии приводит к выделению тепла, что может изменить работу вашей цепи.
Всегда обращайте внимание на номинальную мощность каждого резистора и используйте правильные расчеты для определения мощности.
Использование мощности, превышающей допустимую, может привести к поломке деталей или возникновению пожара.
Размещайте нагревающиеся детали близко к тепловым отверстиям или радиаторам и распределяйте их равномерно, чтобы обеспечить охлаждение.
Для лучшего отвода тепла используйте более толстые дорожки и больше меди.
Проверьте свой дизайн еще раз и используйте его. тепловые испытания чтобы ваша схема оставалась безопасной в течение длительного времени.
Совет: Тщательное планирование и грамотная сборка печатных плат предотвращают перегрев и продлевают срок службы электроники.
FAQ
Что произойдет, если превысить номинальную мощность резистора?
Если использовать резистор со слишком большой мощностью, он сильно нагревается. Резистор может сгореть, сломаться или изменить свою работу. Ваша схема может перестать работать или даже стать опасной.
Как выбрать подходящий резистор для отвода тепла?
Выберите резистор с номинальной мощностью выше необходимой. Всегда учитывайте запас мощности для безопасности. Обратите внимание на размер, тип и характеристики резистора. куда вы его разместите на своей печатной плате.
Можно ли использовать несколько резисторов для распределения мощности?
Да! Для разделения мощности можно использовать несколько резисторов. Соедините их параллельно или последовательно, чтобы каждый из них меньше нагревался. Например:
Установка | Польза |
|---|---|
Параллельные | Текущее количество акций |
Серии | Напряжение акций |
Почему резисторы нагреваются даже при низком напряжении?
Резисторы преобразуют электричество в тепло. Даже при низком напряжении тепло может накапливаться, если ток высок или значение сопротивления мало. Всегда проверяйте как напряжение, так и ток.
Что такое снижение номинальной мощности и почему его следует использовать?
Снижение номинальных характеристик означает использование резистора с меньшей мощностью, чем его предельная мощность. Это позволяет ему меньше нагреваться и продлевает срок службы. Всегда добавляйте запас прочности, чтобы сделать вашу схему более надежной.
