PCBA లోని ఎలక్ట్రానిక్ భాగాల గురించి PCB లేఅవుట్ యొక్క ప్రాముఖ్యత
PCBలో ఎలక్ట్రానిక్ భాగాలను సరిగ్గా ఇన్స్టాల్ చేయడం వల్ల టంకం చేసే లోపాలను తగ్గించడం చాలా ముఖ్యం. ఎలక్ట్రానిక్ భాగాలను అమర్చేటప్పుడు, అధిక విక్షేపణ విలువలు మరియు అధిక అంతర్గత ఒత్తిడి ఉన్న ప్రాంతాలను నివారించండి. ముఖ్యంగా అధిక ఉష్ణ వాహకత ఉన్న భాగాలను సమానంగా పంపిణీ చేయండి. విస్తరణ మరియు సంకోచాన్ని నివారించడానికి భారీ PCBలను ఉపయోగించకుండా ఉండండి. పేలవమైన PCB లేఅవుట్ డిజైన్ PCB యొక్క తయారీ సామర్థ్యం మరియు విశ్వసనీయతను ప్రభావితం చేస్తుంది. సర్క్యూట్ బోర్డ్ స్థలాన్ని గరిష్టంగా ఉపయోగించాలని లక్ష్యంగా పెట్టుకున్న చాలా మంది డిజైనర్లు, భాగాలను అంచులకు వీలైనంత దగ్గరగా ఉంచుతారు. ఈ అభ్యాసం తయారీ మరియు PCBA అసెంబ్లీకి గణనీయమైన సవాళ్లను సృష్టించవచ్చు, టంకం అసెంబ్లీని కూడా అసాధ్యం చేస్తుంది. ఎడ్జ్ కాంపోనెంట్ లేఅవుట్ ప్రభావం: 1.బోర్డ్ ఎడ్జ్ మిల్లింగ్: బోర్డు అంచుకు చాలా దగ్గరగా ఉంచిన భాగాలు షేపింగ్ సమయంలో వాటి ప్యాడ్లను మిల్లింగ్ చేయవచ్చు. సాధారణంగా, ప్యాడ్-టు-ఎడ్జ్ దూరం 0.2mm కంటే ఎక్కువగా ఉండాలి. లేకపోతే, బోర్డు అంచు భాగాలపై ఉన్న ప్యాడ్లను మిల్లింగ్ చేయవచ్చు, తదుపరి అసెంబ్లీ అసాధ్యం అవుతుంది. 2. బోర్డ్ ఎడ్జ్ V-CUT: బోర్డు అంచు ఉంటే
PCB డిజైన్లో సోల్డర్ మాస్క్ లోపాన్ని ఎలా నిరోధించాలి
PCBలోని సోల్డర్ మాస్క్ పొర అనేది ఆకుపచ్చ సోల్డర్ రెసిస్ట్ ఇంక్తో కప్పబడిన బోర్డు భాగాన్ని సూచిస్తుంది. సోల్డర్ మాస్క్ ఓపెనింగ్లు ఉన్న ప్రాంతాలు ఇంక్ లేకుండా వదిలివేయబడతాయి, ఉపరితల చికిత్స మరియు సోల్డర్ భాగాల కోసం రాగిని బహిర్గతం చేస్తాయి. ఆక్సీకరణ మరియు లీకేజీని నివారించడానికి ఓపెనింగ్లు లేని ప్రాంతాలు సోల్డర్ మాస్క్ ఇంక్తో కప్పబడి ఉంటాయి. సోల్డర్ మాస్క్ ఓపెనింగ్లకు మూడు కారణాలు: 1. త్రూ-హోల్ ప్యాడ్ ఓపెనింగ్లు: త్రూ-హోల్ ప్యాడ్లకు సోల్డర్ మాస్క్ ఓపెనింగ్లు అవసరం. ఈ ఓపెనింగ్లు లేకుండా, సోల్డర్ పాయింట్లు ఇంక్తో కప్పబడి ఉంటాయి, దీని వలన కాంపోనెంట్ లీడ్స్ను టంకం చేయడం అసాధ్యం. 2. SMD ప్యాడ్ ఓపెనింగ్లు: సోల్డర్ను అనుమతించడానికి SMD ప్యాడ్లకు సోల్డర్ మాస్క్ ఓపెనింగ్లు అవసరం. సోల్డర్ ఏరియాలో ఓపెనింగ్లు లేకుంటే, ప్యాడ్లు ఇంక్తో కప్పబడి ఉంటాయి, సమర్థవంతంగా వాటిని నిరుపయోగంగా మారుస్తాయి. 3. పెద్ద రాగి ఏరియా ఓపెనింగ్లు: జాడలను విస్తరించకుండా కరెంట్ సామర్థ్యాన్ని పెంచడానికి, కొన్ని ప్రాంతాలు టిన్-ప్లేట్ చేయబడ్డాయి. టిన్-ప్లేటింగ్కు ఈ ప్రాంతాలలో సోల్డర్ మాస్క్ ఓపెనింగ్లు అవసరం. సోల్డర్ మాస్క్ ఓపెనింగ్లు ప్యాడ్ల కంటే పెద్దవిగా ఎందుకు ఉంటాయి
డిజైన్ మరియు తయారీలో గోల్డ్ ఫింగర్ PCB యొక్క మొత్తం ప్రక్రియ
కంప్యూటర్ మెమరీ మాడ్యూల్స్ మరియు గ్రాఫిక్స్ కార్డులలో, బంగారు వాహక కాంటాక్ట్ ప్యాడ్ల వరుస ఉంటుంది, వీటిని సాధారణంగా "గోల్డ్ ఫింగర్స్" అని పిలుస్తారు. PCB డిజైన్ మరియు తయారీ పరిశ్రమలో, PCB గోల్డ్ ఫింగర్ (గోల్డ్ ఫింగర్ లేదా ఎడ్జ్ కనెక్టర్) అనేది PCB బాహ్య పరికరాలకు కనెక్ట్ అవ్వడానికి బాహ్య ఇంటర్ఫేస్గా ఉపయోగించే కనెక్టర్ను సూచిస్తుంది. ఈ వ్యాసంలో, PCBలో "గోల్డ్ ఫింగర్" డిజైన్ను మేము అన్వేషిస్తాము మరియు కొన్ని కీలకమైన తయారీ పరిగణనలను చర్చిస్తాము. గోల్డ్ ఫింగర్ కోసం గోల్డ్ ఫింగర్ ఇంటర్కనెక్ట్ పాయింట్ యొక్క విధులు మరియు అనువర్తనాలు సహాయక PCBలు (గ్రాఫిక్స్ కార్డ్లు లేదా మెమరీ మాడ్యూల్స్ వంటివి) మదర్బోర్డ్కు కనెక్ట్ అయినప్పుడు, అవి PCI, ISA లేదా AGP వంటి స్లాట్ ద్వారా అలా చేస్తాయి. పరిధీయ పరికరాలు లేదా అంతర్గత కార్డులు మరియు కంప్యూటర్ మధ్య సంకేతాల ప్రసారాన్ని అనుమతించే ఇంటర్కనెక్షన్ పాయింట్గా బంగారు వేలు పనిచేస్తుంది. ప్రత్యేక అడాప్టర్లు, బంగారు ఫింగర్లు, ద్వితీయ PCBని అనుమతించడం ద్వారా మదర్బోర్డ్ యొక్క కార్యాచరణను మెరుగుపరుస్తాయి.
కాంపోనెంట్ ప్రొక్యూర్మెంట్కు మద్దతు ఇవ్వడానికి BOM ఎర్రర్ తనిఖీకి సహాయం చేస్తోంది
ఎలక్ట్రానిక్ ఉత్పత్తుల కోసం బిల్ ఆఫ్ మెటీరియల్స్ (BOM) అనేది సరళమైన కానీ సంక్లిష్టమైన పని. అనేక భాగాలతో, ఒక చిన్న పర్యవేక్షణ కూడా తప్పు భాగాలను సేకరించడానికి దారితీస్తుంది. మాన్యువల్ మ్యాచింగ్ లోపాల ప్రమాదాన్ని పెంచుతుంది. BOM మ్యాచింగ్ దశలో తప్పులు జరిగితే, తదుపరి సేకరణ విచారణలు మరియు కస్టమర్ కోట్లు కూడా లోపభూయిష్టంగా ఉండే అవకాశం ఉంది. ప్రస్తుతం, పరిశ్రమలో ఏకీకృత కాంపోనెంట్ డేటాబేస్ లేదు. ఇంజనీర్లు తరచుగా వారి స్వంత సాధారణంగా ఉపయోగించే ప్యాకేజింగ్ లైబ్రరీలను నిర్మిస్తారు, ఫలితంగా అస్థిరమైన కాంపోనెంట్ సమాచారం ఏర్పడుతుంది. ప్రాథమిక కారణాలు ఈ క్రింది విధంగా ఉన్నాయి: డిజైన్ ప్రక్రియలో, ఎలక్ట్రానిక్ ఇంజనీర్లు కాంపోనెంట్ల యొక్క ఎలక్ట్రికల్ పారామితులపై దృష్టి పెడతారు. అయితే, ఉత్పత్తి మరియు సేకరణ ప్రక్రియలో, సిబ్బంది తయారీదారు, సరఫరాదారు మరియు తయారీదారు పార్ట్ నంబర్ (MPN) వంటి ఇతర సమాచారానికి శ్రద్ధ వహించాలి. కస్టమర్లు అందించే BOMలో అనిశ్చిత ఫార్మాట్లు మరియు నిలువు వరుసలతో వందల లేదా వేల లైన్ అంశాలు ఉండవచ్చు. సాధారణంగా, కస్టమర్లు కనీసం అసలైనదాన్ని అందిస్తారు.

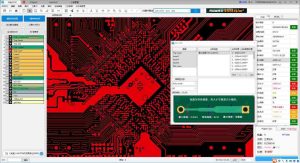

PCB డిజైన్లో పరిగణించవలసిన 8 భద్రతా దూరాలు

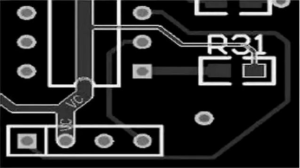

PCB డిజైన్కు ట్రేస్ స్పేసింగ్, టెక్స్ట్ స్పేసింగ్ మరియు ప్యాడ్ స్పేసింగ్తో సహా అనేక భద్రతా దూరాలకు శ్రద్ధ అవసరం. ఈ పరిగణనలను సాధారణంగా రెండు రకాలుగా వర్గీకరించవచ్చు: విద్యుత్ భద్రతా దూరాలు మరియు విద్యుత్ రహిత భద్రతా దూరాలు. 01 విద్యుత్ భద్రతా దూరాలు ట్రేస్-టు-ట్రేస్ స్పేసింగ్ ప్రధాన PCB తయారీదారుల కోసం, ట్రేస్ల మధ్య కనీస అంతరం 0.075mm కంటే తక్కువ ఉండకూడదు. కనీస ట్రేస్ స్పేసింగ్ అనేది ట్రేస్ల మధ్య లేదా ట్రేస్ మరియు ప్యాడ్ మధ్య అతి చిన్న దూరాన్ని సూచిస్తుంది. ఉత్పత్తి దృక్కోణం నుండి, పెద్ద అంతరం మంచిది, 0.127mm సాధారణ ప్రమాణంగా ఉంటుంది. ప్యాడ్ హోల్ వ్యాసం మరియు ప్యాడ్ వెడల్పు ప్యాడ్ మెకానికల్ డ్రిల్లింగ్ను ఉపయోగిస్తే, కనీస రంధ్రం వ్యాసం 0.2mm కంటే తక్కువ ఉండకూడదు; లేజర్ డ్రిల్లింగ్ కోసం, కనీస రంధ్రం వ్యాసం 0.1mm. రంధ్రం వ్యాసం టాలరెన్స్ మెటీరియల్పై ఆధారపడి కొద్దిగా మారుతుంది, సాధారణంగా 0.05mm లోపల నియంత్రించబడుతుంది మరియు కనీస ప్యాడ్ వెడల్పు 0.2mm కంటే తక్కువ ఉండకూడదు. ప్యాడ్-టు-ప్యాడ్ స్పేసింగ్ ప్యాడ్ల మధ్య కనీస అంతరం ఉండకూడదు
పరికర పిన్ల చదరపు స్లాట్లు మరియు చదరపు రంధ్రాలలో ఆపదలను ఎలా నివారించాలి
పరిచయం ఈ రోజుల్లో, సర్క్యూట్ బోర్డులు ప్లగ్-ఇన్ భాగాల కంటే ఎక్కువ SMD భాగాలను ఉపయోగిస్తున్నాయి, కానీ అధిక ఉష్ణ వెదజల్లే అవసరాలు కలిగిన ఎలక్ట్రానిక్ ఉత్పత్తులకు, ప్లగ్-ఇన్ భాగాల పనితీరు SMD భాగాల కంటే మెరుగ్గా ఉంటుంది. అదనంగా, మదర్బోర్డ్ యొక్క బాహ్య ఇంటర్ఫేస్ మరియు కనెక్టర్ యొక్క పరికరాలు అన్నీ USB, HDMI, నెట్వర్క్ పోర్ట్లు మరియు ఇతర పరికరాల వంటి ప్లగ్-ఇన్ పిన్లను ఉపయోగిస్తాయి.ప్లగ్-ఇన్ పరికరాల చదరపు పిన్ల విషయానికొస్తే, DFM విశ్లేషణలో తయారీ సమస్యలు ఉన్నాయి. పరికర పిన్లు సాధారణంగా గుండ్రంగా లేదా ఓవల్గా ఉంటాయి, కానీ కొన్ని పిన్ హెడర్ పరికరాల పిన్లు చతురస్రంగా ఉంటాయి. కొన్ని EDA సాఫ్ట్వేర్ చదరపు పిన్లతో ప్యాకేజీలను తయారు చేయగలిగినప్పటికీ, ప్యాకేజీలను తయారు చేసేటప్పుడు స్క్వేర్ పిన్లు చాలా సౌకర్యవంతంగా ఉండవు. అయితే, డ్రిల్లింగ్ చిట్కా గుండ్రంగా ఉన్నందున తయారీ వైపు చదరపు పిన్ రంధ్రాలను తయారు చేయలేము. స్క్వేర్ పిన్ డ్రాయింగ్ పద్ధతి 1. అల్లెగ్రో చదరపు పిన్లను గీస్తుంది ముందుగా, ప్యాడ్స్టాక్ ఎడిటర్ ప్యాకేజీ డ్రాయింగ్ సాధనాన్ని తెరవండి. ప్యాకేజీ డ్రాయింగ్ ప్రక్రియలో,
మీరు తెలుసుకోవాలనుకునే అన్ని BGA వెల్డింగ్ సమస్యలు ఇక్కడ ఉన్నాయి.
BGA అవలోకనం BGA అనేది ఒక రకమైన చిప్ ప్యాకేజీ, ఇది ఆంగ్లంలో బాల్ గ్రిడ్ అర్రేకి సంక్షిప్తంగా ఉంటుంది. ప్యాకేజీ పిన్లు ప్యాకేజీ దిగువన ఉన్న బాల్ గ్రిడ్ శ్రేణులు, మరియు పిన్లు గోళాకారంగా ఉంటాయి మరియు గ్రిడ్ లాంటి నమూనాలో అమర్చబడి ఉంటాయి, అందుకే BGA అని పేరు. చాలా మదర్బోర్డ్ కంట్రోల్ చిప్లు ఈ రకమైన ప్యాకేజింగ్ టెక్నాలజీని ఉపయోగిస్తాయి మరియు పదార్థాలు ఎక్కువగా సిరామిక్గా ఉంటాయి. BGA టెక్నాలజీతో ప్యాక్ చేయబడిన మెమరీ వాల్యూమ్ను మార్చకుండా మెమరీ సామర్థ్యాన్ని రెండు నుండి మూడు రెట్లు పెంచుతుంది. TSOPతో పోలిస్తే, BGA చిన్న వాల్యూమ్, మెరుగైన వేడి వెదజల్లడం మరియు విద్యుత్ పనితీరును కలిగి ఉంటుంది. BGA ప్యాకేజీ ప్యాడ్ రూటింగ్ డిజైన్ 1. BGA ప్యాడ్ల మధ్య రూటింగ్ డిజైన్ సమయంలో, BGA ప్యాడ్ అంతరం 10mil కంటే తక్కువగా ఉంటుంది మరియు రెండు BGAల మధ్య రూటింగ్ అనుమతించబడదు, ఎందుకంటే రూటింగ్ యొక్క లైన్ వెడల్పు అంతరం ఉత్పత్తి ప్రక్రియ సామర్థ్యాన్ని మించిపోతుంది. రూటింగ్ చేయాల్సి వస్తే, BGA ప్యాడ్ను మాత్రమే తగ్గించవచ్చు. ఉత్పత్తి చేసేటప్పుడు
DIP పరికరాల గురించి ప్రస్తావించాల్సిన లోపాలు
DIP అవలోకనం DIP అనేది ఒక ప్లగ్-ఇన్. ఈ ప్యాకేజింగ్ పద్ధతిని ఉపయోగించే చిప్ రెండు వరుసల పిన్లను కలిగి ఉంటుంది, వీటిని DIP నిర్మాణంతో కూడిన చిప్ సాకెట్పై లేదా అదే సంఖ్యలో టంకము రంధ్రాలు ఉన్న టంకము స్థానంలో నేరుగా టంకము చేయవచ్చు. దీని లక్షణాలు ఏమిటంటే ఇది PCB బోర్డు యొక్క చిల్లులు టంకమును సులభంగా గ్రహించగలదు మరియు మదర్బోర్డ్తో మంచి అనుకూలతను కలిగి ఉంటుంది. అయితే, దాని పెద్ద ప్యాకేజింగ్ ప్రాంతం మరియు మందం కారణంగా, మరియు ప్లగ్-ఇన్ మరియు అన్ప్లగ్ ప్రక్రియలో పిన్లు సులభంగా దెబ్బతింటాయి, విశ్వసనీయత పేలవంగా ఉంటుంది. DIP అత్యంత ప్రజాదరణ పొందిన ప్లగ్-ఇన్ ప్యాకేజీ, మరియు దాని అప్లికేషన్ పరిధిలో ప్రామాణిక లాజిక్ IC, మెమరీ LSI, మైక్రోకంప్యూటర్ సర్క్యూట్లు మొదలైనవి ఉన్నాయి. చిన్న అవుట్లైన్ ప్యాకేజీ (SOP). ఉత్పన్నమైన SOJ (J-రకం పిన్ స్మాల్ అవుట్లైన్ ప్యాకేజీ), TSOP (థిన్ స్మాల్ అవుట్లైన్ ప్యాకేజీ), VSOP (చాలా చిన్న అవుట్లైన్ ప్యాకేజీ), SSOP (ష్రింక్ SOP), TSSOP (థిన్ ష్రింక్ SOP) మరియు SOT (స్మాల్ అవుట్లైన్ ట్రాన్సిస్టర్), SOIC (స్మాల్ అవుట్లైన్ ఇంటిగ్రేటెడ్ సర్క్యూట్), మొదలైనవి. DIP పరికరం
ఉపయోగించడానికి సులభం! PCB గ్రాఫిక్ అలైన్మెంట్ గురించి ఆందోళన చెందాల్సిన అవసరం లేదు.
గెర్బర్ ఫైల్లను దిగుమతి చేసుకోవడానికి wonderfulpcb DFM సర్వీసెస్ సాఫ్ట్వేర్ను ఉపయోగిస్తున్నప్పుడు చాలా మంది స్నేహితులు గ్రాఫిక్ మిస్లైన్మెంట్ పరిస్థితిని ఎదుర్కొంటారు. గ్రాఫిక్స్ తప్పుగా అమర్చబడటానికి కారణం డిజైన్ ఫైల్ ఫ్రేమ్ వెలుపల తెలియని వస్తువులు ఉండటం మరియు ప్రతి లేయర్ యొక్క కాన్వాస్ పరిమాణం భిన్నంగా ఉండటం, దీని వలన EDA సాఫ్ట్వేర్ గెర్బర్ ఫైల్ను మార్చినప్పుడు కాన్వాస్ పరిమాణంతో కోఆర్డినేట్లు మారుతాయి, ఫలితంగా గ్రాఫిక్ ఆఫ్సెట్ వస్తుంది. కాబట్టి గెర్బర్ ఫైల్ యొక్క గ్రాఫిక్స్ను ఎలా సమలేఖనం చేయాలి? కింది అద్భుతమైన pcb DFM సేవలు మిమ్మల్ని ఎగరవేస్తాయి! బోర్డ్ లేయర్ గ్రాఫిక్ అలైన్మెంట్ 1. సింగిల్ లేయర్ అలైన్మెంట్ మొదటి దశ ఇతర లేయర్లను మూసివేయడం మరియు తరలించాల్సిన లేయర్ మరియు రిఫరెన్స్ అలైన్మెంట్ లేయర్ను మాత్రమే ప్రదర్శించడం. ఇతర లేయర్లను మూసివేయడానికి లేయర్పై డబుల్-క్లిక్ చేయండి, ఒక లేయర్ను మాత్రమే ప్రదర్శించండి, ఆపై మరొక లేయర్ను తెరవడానికి క్లిక్ చేయండి. రెండవ దశ గ్రాబ్ సెంటర్ను తెరవడం, అంటే గ్రాఫిక్ మధ్యలో పట్టుకోవడం.
PCB డిజైన్ ఆపద నివారణ గైడ్
ఎలక్ట్రానిక్ ఉత్పత్తి డిజైన్ల విశ్వసనీయతను నిర్ధారించడం చాలా ముఖ్యం. తయారీ సామర్థ్యం డిజైన్ మూడు కీలక అంశాలను కలిగి ఉంటుంది: PCB తయారీ సామర్థ్యం డిజైన్, PCBA అసెంబ్లీ డిజైన్ మరియు ఖర్చు-సమర్థవంతమైన తయారీ డిజైన్. వీటిలో, PCB తయారీ సామర్థ్యం డిజైన్ PCB బోర్డుల తయారీ దృక్పథంపై దృష్టి పెడుతుంది, ఉత్పత్తి దిగుబడిని మెరుగుపరచడానికి మరియు కమ్యూనికేషన్ ఖర్చులను తగ్గించడానికి ప్రక్రియ పారామితులను పరిగణనలోకి తీసుకుంటుంది. డిజైన్ పరిగణనలలో లైన్ వెడల్పు మరియు అంతరం, రంధ్రం నుండి రేఖ మరియు రంధ్రం నుండి రంధ్రం దూరాలు ఉన్నాయి, ఇవన్నీ డిజైన్ దశలో పరిష్కరించబడాలి. PCB డిజైన్ యొక్క ప్రాముఖ్యత ఎలక్ట్రానిక్ ఉత్పత్తి అభివృద్ధిలో, PCB డిజైన్ కంటెంట్ కోసం భౌతిక మాధ్యమంగా పనిచేస్తుంది, అన్ని డిజైన్ ఉద్దేశాలు మరియు ఉత్పత్తి విధులను గ్రహిస్తుంది. అందువల్ల, ఏదైనా ప్రాజెక్ట్లో PCB డిజైన్ ఒక అనివార్యమైన లింక్. PCBల తయారీ సామర్థ్యం డిజైన్కు ఇంజనీర్ల శ్రద్ధ అవసరం, డిజైన్ తయారీ సామర్థ్యాలతో సమలేఖనం చేయబడిందని నిర్ధారించుకోండి. సాధారణ డిజైన్ లోపాలు PCB డిజైన్ను పూర్తి చేసిన తర్వాత, భౌతిక సర్క్యూట్ బోర్డ్ ఉత్పత్తి చేయబడుతుంది. తరచుగా, డిజైన్ ప్రక్రియ మధ్య అసమతుల్యత కారణంగా రూపొందించిన PCBని తయారు చేయలేము.
DFM విశ్లేషణ కోసం PCB యొక్క ఏ ఫైళ్లను ఉపయోగించవచ్చు?
PCB డిజైన్కు అసెంబ్లీ విశ్లేషణ ఎందుకు అవసరం? ఉత్తమ ఉత్పత్తిని పొందడానికి ప్రారంభ డిజైన్ దశలో PCB అసెంబ్లీని పరిగణించాలి. PCB డిజైన్ మాస్టర్లలో తక్కువగా కనిపించే ఒక సాధారణ సమస్య ఉంది, కానీ ఇది ఇప్పటికీ అనుభవం లేనివారికి సాధారణం, అంటే, ప్రారంభ సర్క్యూట్ బోర్డ్ డిజైన్ అసెంబ్లీని పూర్తిగా పరిగణించదు. దీనికి విరుద్ధంగా, PCB పైనే ఎక్కువ శ్రద్ధ చూపబడుతుంది మరియు తయారీ ప్రక్రియలోని సమస్యలపై విస్తృతమైన అవగాహన లేదు, ఇది ఉత్పత్తి రూపకల్పన వైఫల్యానికి దారితీస్తుంది. అసెంబ్లీ విశ్లేషణకు ముందు సిద్ధం చేయాల్సిన డేటా ఫైళ్లకు ఈ క్రింది పరిచయం ఉంది! 1. PCB/ODB ఫైల్లు 1) PCB ఫైల్: ముందుగా DFM సాఫ్ట్వేర్ను తెరవండి, ఉపయోగించాల్సిన ఫైల్ను కనుగొనడానికి “ఫైల్” క్లిక్ చేయండి, ఓపెన్ క్లిక్ చేయండి మరియు సాఫ్ట్వేర్ దానిని ఉపయోగించే ముందు దానిని స్వయంచాలకంగా అన్వయించే వరకు వేచి ఉండండి. లేదా సాఫ్ట్వేర్ను తెరిచి ఫైల్ను సాఫ్ట్వేర్ గ్రాఫిక్స్ విండోలోకి లాగండి.
హార్డ్వేర్ డిజైన్ మరియు తయారీలో అద్భుతమైన పిసిబి డిఎఫ్ఎం సేవల పాత్ర
PCBA హార్డ్వేర్ డిజైన్ మరియు తయారీ ప్రక్రియ అనేక లింక్లను కలిగి ఉంటుంది. సాధారణ హార్డ్వేర్ ఉత్పత్తులు అనేక దశలతో కూడి ఉంటాయి: హార్డ్వేర్ డిజైన్, ఇందులో PCB డ్రాయింగ్, PCB సర్క్యూట్ బోర్డ్ తయారీ, కాంపోనెంట్ ప్రొక్యూర్మెంట్ మరియు తనిఖీ, SMT ప్యాచ్ ప్రాసెసింగ్, ప్లగ్-ఇన్ ప్రాసెసింగ్, ప్రోగ్రామ్ బర్నింగ్, టెస్టింగ్, ఏజింగ్ మరియు ఇతర ప్రక్రియలు ఉంటాయి. ఈ లింక్లలో DFM పాత్రను వివరిస్తాము. 1. హార్డ్వేర్ డిజైన్లో PCB డ్రాయింగ్ ఉంటుంది హార్డ్వేర్ డిజైన్ యొక్క ప్రధాన కంటెంట్ ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్ యొక్క స్కీమాటిక్ రేఖాచిత్రం రూపకల్పన, ఎలక్ట్రికల్ కంట్రోల్ భాగాల ఎంపిక మరియు కంట్రోల్ క్యాబినెట్ రూపకల్పన. ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్ యొక్క స్కీమాటిక్ రేఖాచిత్రంలో ప్రధాన సర్క్యూట్ మరియు కంట్రోల్ సర్క్యూట్ ఉంటాయి. కంట్రోల్ సర్క్యూట్లో I/O వైరింగ్ ఉంటుంది. PLC మరియు ఆటోమేటిక్ మరియు మాన్యువల్ భాగాల యొక్క వివరణాత్మక కనెక్షన్. విద్యుత్ భాగాల ఎంపిక ప్రాథమికంగా నియంత్రణ అవసరాలపై ఆధారపడి ఉంటుంది, ఇందులో బటన్లు, స్విచ్లు, సెన్సార్లు, రక్షిత విద్యుత్ ఉపకరణాలు, కాంటాక్టర్లు, సూచిక లైట్లు, సోలనోయిడ్ వాల్వ్లు,
DFA తో కూడిన వండర్ఫుల్పిసిబి డిఎఫ్ఎం సేవలు ఇప్పుడు అందుబాటులో ఉన్నాయి!
PCBA తయారీ మరియు అసెంబ్లీ ప్రక్రియలో, హార్డ్వేర్ ఇంజనీర్లు తరచుగా ఇటువంటి సమస్యలను ఎదుర్కొంటారు: PCB డిజైన్ నిజంగా సమస్యాత్మకమైనది, కొనుగోలు చేసిన భాగాలు PBCA ప్రాసెసింగ్ సమయంలో వాస్తవమైన వాటితో సరిపోలడం లేదు, ఉత్పత్తి ఉత్పత్తి చక్రం పొడవుగా ఉంటుంది మరియు నాణ్యతకు హామీ ఇవ్వలేము... కాబట్టి ఉత్పత్తికి ముందు ఈ తయారీ ప్రమాదాలను మనం ఎలా కనుగొని పరిష్కరించగలం? మా గురించి తెలుసుకున్న స్నేహితులు మేము తయారు చేయగల విశ్లేషణ సాఫ్ట్వేర్ను అభివృద్ధి చేశామని తెలుసుకోవచ్చు—Wonderfulpcb DFM సేవలు. గతంలో, మేము "Wonderfulpcb DFM సేవలు" యొక్క చాలా విధులు మరియు వినియోగ పద్ధతులను కూడా పరిచయం చేసాము, దీనిని 200,000 కంటే ఎక్కువ మంది ఇంజనీర్ స్నేహితులు కూడా ఉపయోగించారు. మెజారిటీ ఇంజనీర్ల అభిప్రాయం మరియు సూచనలకు ధన్యవాదాలు, ఈసారి, Wonderfulpcb DFM సేవలు కొత్త DFA ఫంక్షన్తో ఆన్లైన్లో అందుబాటులో ఉన్నాయి! DFM మరియు DFA కాబట్టి, Wonderfulpcb DFM సేవల యొక్క కొత్త DFA విధులు ఏమిటి? విధులను అర్థం చేసుకునే ముందు, పాత విషయాల గురించి మాట్లాడుకుందాం మరియు క్లుప్తంగా పరిచయం చేద్దాం
wonderfulpcb DFM విజువల్ BOM ఇంటరాక్టివ్ వెల్డింగ్ సాధనం SMT ఫ్యాక్టరీలు మరియు PCB ఇంజనీర్లకు ఒక వరం!
ప్రస్తుతం, ఎలక్ట్రానిక్ ఉత్పత్తులు మన జీవితంలోని ప్రతి మూలలోకి చొచ్చుకుపోయాయి మరియు వాటి ఉత్పత్తులు కమ్యూనికేషన్లు, వైద్య, కంప్యూటర్ పరిధీయ ఆడియో-విజువల్ ఉత్పత్తులు, బొమ్మలు, గృహోపకరణాలు, సైనిక ఉత్పత్తులు మొదలైన వాటిని కవర్ చేస్తాయి. ఎలక్ట్రానిక్ ఉత్పత్తుల PCBA వెల్డింగ్ గురించి, మాన్యువల్ వెల్డింగ్ సాధారణంగా నమూనా దశలో ఉపయోగించబడుతుంది. మాన్యువల్ వెల్డింగ్ యొక్క ప్రయోజనం ఏమిటంటే ఇది తక్కువ ఖర్చుతో కూడుకున్నది మరియు టంకం ఇనుముతో చేయవచ్చు. కొన్ని నమూనా బోర్డులను యంత్రం ద్వారా వెల్డింగ్ చేస్తే, నమూనా విలువ యంత్రం యొక్క ధరను కవర్ చేయడానికి సరిపోదు. మాన్యువల్ వెల్డింగ్ యొక్క సామర్థ్యాన్ని మరియు కాంపోనెంట్ వెల్డింగ్ యొక్క ఖచ్చితత్వాన్ని మెరుగుపరచడానికి, wonderfulpcb DFM BOM జాబితా మరియు PCB రేఖాచిత్రంతో సంకర్షణ చెందే విజువల్ వెల్డింగ్ సాధనాన్ని ప్రారంభించింది. ఈ సాధనం SMT ఫ్యాక్టరీలు కాంపోనెంట్ మెటీరియల్లను తనిఖీ చేయడానికి మరియు లెక్కించడానికి మరియు మరమ్మతు పాయింట్లను కనుగొనడంలో కూడా సహాయపడుతుంది. విజువల్ BOM ఇంటరాక్టివ్ వెల్డింగ్ సాధనాలు సమర్థవంతంగా మరియు ఆచరణాత్మకంగా ఉంటాయి, ఇది నిజంగా SMTకి ఒక వరం.

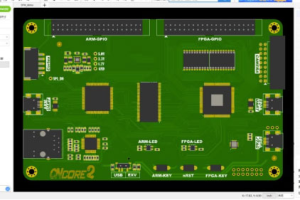

PCBA కోసం కాంపోనెంట్ లేఅవుట్ యొక్క ప్రాముఖ్యత
1. టిన్-కనెక్టెడ్ షార్ట్ సర్క్యూట్లను నివారించడం SMT ప్యాచ్ ప్రాసెసింగ్ సమయంలో భద్రతా అంతరం స్టీల్ మెష్ విస్తరణకు దగ్గరి సంబంధం కలిగి ఉంటుంది. స్టీల్ మెష్ ఓపెనింగ్ సైజు, మందం, టెన్షన్ మరియు డిఫార్మేషన్ వంటి అంశాలు వెల్డింగ్ విచలనాలకు కారణమవుతాయి, టిన్ బ్రిడ్జింగ్ కారణంగా షార్ట్ సర్క్యూట్లకు దారితీస్తాయి. 2. కార్యకలాపాలను సులభతరం చేయడం హ్యాండ్ వెల్డింగ్, సెలెక్టివ్ వెల్డింగ్, టూలింగ్, రీవర్క్, తనిఖీ, పరీక్ష మరియు అసెంబ్లీ సమయంలో తగినంత అంతరం కార్యాచరణ సామర్థ్యాన్ని నిర్ధారిస్తుంది. సరైన అంతరం కార్యాచరణ స్థల అవసరాలకు అనుగుణంగా ఉంటుంది. 3. చిప్ కాంపోనెంట్లలో బ్రిడ్జింగ్ను నివారించడం కాంపోనెంట్ స్పేసింగ్ అసెంబ్లీ విశ్వసనీయతను ప్రభావితం చేస్తుంది. ఉదాహరణకు, చిప్ కాంపోనెంట్లు చాలా దగ్గరగా ఉంటే, టంకము పేస్ట్ టంకము ఉపరితలంపైకి ఎక్కి, బ్రిడ్జింగ్ మరియు షార్ట్ సర్క్యూట్ల ప్రమాదాన్ని పెంచుతుంది, ముఖ్యంగా సన్నని భాగాలతో. 4. వేరియబుల్గా భద్రతా అంతరం కాంపోనెంట్ స్పేసింగ్ అవసరాలు పరికరాల సామర్థ్యాలు మరియు అసెంబ్లీ తయారీ ప్రమాణాలపై ఆధారపడి ఉంటాయి. కాంపోనెంట్ స్పేసింగ్ కోసం డిటెక్షన్ పారామితుల భద్రతా స్థాయిలను సూచించడానికి DFM సాఫ్ట్వేర్ తీవ్రత స్థాయిలను - ఎరుపు, పసుపు మరియు ఆకుపచ్చ - ఉపయోగిస్తుంది. అసమంజసమైన కాంపోనెంట్ లేఅవుట్ యొక్క లోపాలు కేస్ స్టడీ: సరిపోని నుండి షార్ట్ సర్క్యూట్
PCB డిజైనర్లకు డిజైన్ ఫర్ మాన్యుఫ్యాక్చరబిలిటీ (DFM) ఒక అవసరమైన నైపుణ్యంగా మారింది.
తయారీ కోసం డిజైన్ (DFM) CAE (కంప్యూటర్ ఎయిడెడ్ ఇంజనీరింగ్), CAD (కంప్యూటర్ ఎయిడెడ్ డిజైన్), CAPP (కంప్యూటర్ ఎయిడెడ్ ప్రాసెస్ ప్లానింగ్) మరియు CAM (కంప్యూటర్ ఎయిడెడ్ మాన్యుఫ్యాక్చరింగ్) లను తయారీ విశ్లేషణతో అనుసంధానిస్తుంది, డిజైన్ దశలో తయారీ కారకాలు పరిగణించబడుతున్నాయని నిర్ధారిస్తుంది. దృష్టి కోణం నుండి: తయారీ కోసం డిజైన్, ఇందులో ఇవి ఉంటాయి: ఉత్పత్తి ప్రక్రియలో నిర్మాణాత్మక విశ్లేషణ జరుగుతుంది మరియు ఫ్లో చార్ట్లు తయారు చేయబడతాయి; నిర్దిష్ట విభాగాలు మాత్రమే కాకుండా విభాగాల మధ్య క్రాస్వైజ్గా కూడా తనిఖీ చేయడం అవసరం అనవసరమైన దశలను వదిలివేయాలి, సాధ్యమైన చోట మరియు కార్యకలాపాలను సమీక్షించాలి. తయారీ సామర్థ్యాలు మరియు పరిమితులను విశ్లేషించండి: ఇందులో సంబంధిత బృందాలు సమీక్షించిన ఉత్పత్తి ప్రక్రియల యొక్క నిర్మాణాత్మక విశ్లేషణలు మరియు డేటా ప్రవాహ రేఖాచిత్రాలను సృష్టించడం ఉంటుంది. అనవసరమైన కార్యకలాపాలు తొలగించబడతాయి మరియు ప్రక్రియలు సమీక్షించబడతాయి. తయారీ సామర్థ్యం మరియు నాణ్యతను నిర్ధారించండి: ఇందులో కొత్త భాగాలు మరియు వాటి అసెంబ్లీ సంబంధాల యొక్క అసెంబ్లబిలిటీ, పరీక్షా సామర్థ్యం, నిర్వహణ మరియు మొత్తం నాణ్యత కోసం పరీక్షా నమూనాలు ఉంటాయి. DFM అమలు యొక్క ప్రధాన విషయాలు 1. DFM స్పెసిఫికేషన్లను స్థాపించడం సమగ్ర DFM స్పెసిఫికేషన్ను తయారు చేయడం ·తో సమలేఖనం చేయడం
ఎలక్ట్రానిక్ కాంపోనెంట్ ప్యాకేజింగ్ అవలోకనం
చిప్ కాంపోనెంట్ ప్యాకేజింగ్ అనేది సెమీకండక్టర్ పరికర తయారీలో కీలకమైన అంశం. సాంకేతికత వేగంగా అభివృద్ధి చెందడంతో, ముఖ్యంగా SMT (సర్ఫేస్-మౌంట్ టెక్నాలజీ)లో, ఎలక్ట్రానిక్స్ పరిశ్రమలో అనేక ప్యాకేజింగ్ రూపాలు ఉపయోగించబడుతున్నాయి. చిప్ కెపాసిటర్లు మరియు రెసిస్టర్లు వంటి కొన్ని ప్యాకేజింగ్ రకాలు ప్రామాణిక పరిమాణాలను కలిగి ఉంటాయి, మరికొన్ని, ముఖ్యంగా IC భాగాలు నిరంతరం అభివృద్ధి చెందుతున్నాయి. సాంప్రదాయ పిన్ ప్యాకేజింగ్ క్రమంగా BGA (బాల్ గ్రిడ్ అర్రే) మరియు ఫ్లిప్ చిప్ వంటి కొత్త తరాల ప్యాకేజింగ్ రూపాల ద్వారా భర్తీ చేయబడుతోంది. సాధారణ చిప్ రెసిస్టర్ ప్యాకేజీ రకాలు చిప్ రెసిస్టర్ల కోసం సాధారణంగా ఉపయోగించే 9 ప్యాకేజింగ్ పరిమాణాలు ఉన్నాయి, వీటిని రెండు రకాల సైజు కోడ్లు సూచిస్తాయి: ఇంపీరియల్ (అంగుళాలు) మరియు మెట్రిక్ (మిల్లీమీటర్లు). కోడ్లు 4 అంకెలను కలిగి ఉంటాయి, ఇక్కడ మొదటి రెండు పొడవును సూచిస్తాయి మరియు చివరి రెండు భాగం యొక్క వెడల్పును సూచిస్తాయి. సాధారణ చిప్ రెసిస్టర్ ప్యాకేజీల విచ్ఛిన్నం ఇక్కడ ఉంది: ఇంపీరియల్ కోడ్ మెట్రిక్ కోడ్ పొడవు (L) వెడల్పు (W) ఎత్తు (t) a (mm) b (mm) 0201 0603 0.60±0.05 0.30±0.05
PCB తయారీ ఖర్చులను తగ్గించడానికి DFMను ఎలా ఉపయోగించాలి?

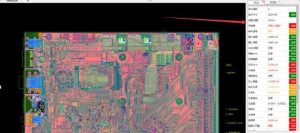

PCBA తయారీ ఖర్చుకు అనేక అంశాలు ఉన్నాయి. ప్రధాన భాగాలలో ప్రధానంగా PCB బేర్ బోర్డు కోసం పదార్థాలు, SMT ప్రాసెసింగ్ ఖర్చు మరియు భాగాల ధర ఉన్నాయి. ఈ ప్రధాన భాగాలతో పాటు, అనేక ఇతర ప్రక్రియలు PCBA ఖర్చును నేరుగా ప్రభావితం చేస్తాయి. ఈ కారకాలలో కొన్ని తరచుగా విస్మరించబడతాయి, వీటిలో ఇతర పదార్థాలు, పరీక్ష, శ్రమ, అసెంబ్లీ, డిజైన్ మరియు PCB ప్రాసెస్ ఆప్టిమైజేషన్ మరియు SMT ప్యాచ్ ప్రాసెస్ ఆప్టిమైజేషన్ ఉన్నాయి. బేర్ బోర్డ్ (PCB) పార్ట్ బోర్డ్ ఖర్చును ప్రభావితం చేస్తుంది వివిధ రకాల బోర్డులు మెటీరియల్ మరియు డిజైన్ స్పెసిఫికేషన్లను బట్టి వేర్వేరు ఖర్చులతో వస్తాయి. డ్రిల్లింగ్ ఖర్చురంధ్రాల సంఖ్య మరియు రంధ్రం వ్యాసం యొక్క పరిమాణం డ్రిల్లింగ్ ఖర్చును నేరుగా ప్రభావితం చేస్తాయి. ఎక్కువ రంధ్రాలు లేదా పెద్ద వ్యాసాలు ఖర్చును పెంచుతాయి. ప్రక్రియ ఖర్చుప్రత్యేక పూతలు లేదా సంక్లిష్ట డిజైన్లు వంటి బోర్డు యొక్క ప్రక్రియ అవసరాలు వేర్వేరు ఉత్పత్తి ఇబ్బందులకు దారితీస్తాయి, ఫలితంగా ధరలు మారుతూ ఉంటాయి. శ్రమ, నీరు, విద్యుత్ మరియు నిర్వహణ ఖర్చులుఈ ఖర్చులు
PCB సిల్క్స్క్రీన్ యొక్క DFM (తయారీ సామర్థ్యం) డిజైన్

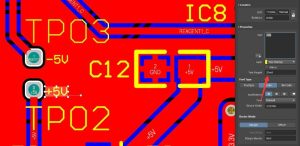

పరిశ్రమలో PCB సిల్క్స్క్రీన్ను "సిల్క్ స్క్రీన్" అని కూడా పిలుస్తారు. PCB సిల్క్ స్క్రీన్ను సాధారణ PCB బోర్డులలో చూడవచ్చు, కాబట్టి PCB సిల్క్ స్క్రీన్ యొక్క విధులు ఏమిటి? 1. ఎలక్ట్రానిక్ భాగాలను గుర్తించడం మనందరికీ తెలిసినట్లుగా, లెక్కలేనన్ని ఎలక్ట్రానిక్ భాగాలు ఉన్నాయి. PCB బోర్డులోని సిల్క్ స్క్రీన్ సిల్క్స్క్రీన్లను ప్రతి ప్యాడ్లో ఏ ఎలక్ట్రానిక్ భాగాలు ఉంచబడ్డాయో గుర్తించడానికి ఉపయోగిస్తారు. 2. SMT అసెంబ్లీ SMT సిల్క్ స్క్రీన్ సిల్క్స్క్రీన్ల ద్వారా ప్యాచ్లను సమీకరిస్తుంది. PCB సిల్క్ స్క్రీన్ సిల్క్స్క్రీన్లు ప్యాచింగ్ ప్రక్రియలో ప్రతి భాగం యొక్క స్థాన సంఖ్యలను గుర్తించడంలో ఫ్యాక్టరీకి సహాయపడతాయి. 3. ఉత్పత్తి మరమ్మత్తు PCB సిల్క్ స్క్రీన్ సిల్క్స్క్రీన్లు ఉత్పత్తి మరమ్మతులకు కూడా సహాయపడతాయి. ప్రతి భాగం యొక్క సంబంధిత స్థానాన్ని గుర్తించడంలో అవి మరమ్మతు సిబ్బందికి మార్గనిర్దేశం చేస్తాయి. 4. ఉత్పత్తి గుర్తింపు భాగం గుర్తింపుతో పాటు, PCB సిల్క్ స్క్రీన్ సిల్క్స్క్రీన్లు ఉత్పత్తి పేరు, తయారీదారు లోగో, UL మార్కులు, ఉత్పత్తి చక్ర సంకేతాలు మరియు ఇతర గుర్తింపు సంకేతాలు వంటి ఇతర ముఖ్యమైన సమాచారాన్ని కలిగి ఉంటాయి. DFM డిజైన్
PCB తయారీ ఫైల్ ఫార్మాట్లు
PCB ఉత్పత్తిలో ఉపయోగించే ఇంజనీరింగ్ ఫైల్లలో PCB ఫైల్లు, ODB++ ఫైల్లు, గెర్బర్ ఫైల్లు మరియు EXCELLON ఫైల్లు ఉన్నాయి. వీటిలో, గెర్బర్ ఫైల్లు ఎక్స్పోజర్ మరియు స్క్రీన్ ప్రింటింగ్ కోసం ఫిల్మ్ను ఉత్పత్తి చేయడానికి ఫోటోప్లాటింగ్ కోసం ఉపయోగించబడతాయి. EXCELLON ఫార్మాట్ ఫైల్లు డ్రిల్లింగ్ మరియు మిల్లింగ్ ప్రోగ్రామ్ ఫైల్లుగా పనిచేస్తాయి, హోల్ డ్రిల్లింగ్ మరియు షేపింగ్ను సులభతరం చేస్తాయి. PCB ఫైల్లను ఉత్పత్తిలో ఉపయోగించుకోవడానికి గెర్బర్ మరియు EXCELLON ఫార్మాట్లుగా మార్చాలి. మరోవైపు, PCB తయారీ కోసం CAM సాఫ్ట్వేర్ ODB++ ఫైల్ డేటాను నేరుగా చదవగలదు. PCB డేటా ఫైల్లు PCB ఫైల్ అంటే ఏమిటి? PCB ఫైల్లు EDA (ఎలక్ట్రానిక్ డిజైన్ ఆటోమేషన్) సాఫ్ట్వేర్ నుండి సేవ్ చేయబడిన డిజైన్ ఫైల్లు. తయారీ పరికరాలు PCB ఫైల్ ఫార్మాట్లను గుర్తించలేవు కాబట్టి ఈ ఫైల్లు నేరుగా ప్రొడక్షన్ టూల్ ఫైల్లుగా పనిచేయవు. EDA సాఫ్ట్వేర్ నుండి సేవ్ చేయబడిన అన్ని PCB డేటా ఫైల్లను ఉత్పత్తి కోసం గెర్బర్ ఫార్మాట్లోకి మార్చాలి. గెర్బర్ ఫైల్లు తయారీ పరికరాలలో ఉపయోగించే ప్రాథమిక ఫైల్ ఫార్మాట్, అయితే కొన్ని తనిఖీ సాధనాలు మద్దతు ఇవ్వవచ్చు
