Высокочастотные (ВЧ) печатные платы работают на частотах, превышающих 1 ГГц.
Они играют жизненно важную роль в аэрокосмической, телекоммуникационной и военной промышленности.
Специализированные материалы соответствуют строгим нормам безопасности и охраны окружающей среды, таким как RoHS и REACH.
Провода RADOX® от TE Connectivity передают сигналы до 40 ГГц. Эти провода необходимы для современных истребителей.
Эти высокочастотные (ВЧ) печатные платы соответствуют строгим военным стандартам, таким как MIL-DTL-17.
Они надежны и эффективно работают в сложных условиях.
Их точность и надежность имеют решающее значение для современной электроники.
Основные выводы
Высокочастотные печатные платы работают на скоростях свыше 1 ГГц. Они важны для таких областей, как космос, телефоны и военная промышленность.
Выбор правильных материалов, как и те, у которых низкие потери сигнала, помогают сигналам оставаться сильными и надежными в этих печатных платах.
Хороший дизайн, как и правильная разводка и согласование сигнальных путей, обеспечивают четкость и силу сигналов на высокочастотных печатных платах.
Эти печатные платы прочные и выдерживают тепло и химикаты. Это делает их идеальными для сложных работ в сложных местах.
Высокочастотные печатные платы являются ключевыми для новых технологий, таких как IoT и 5G. Они помогают устройствам работать быстрее и лучше.

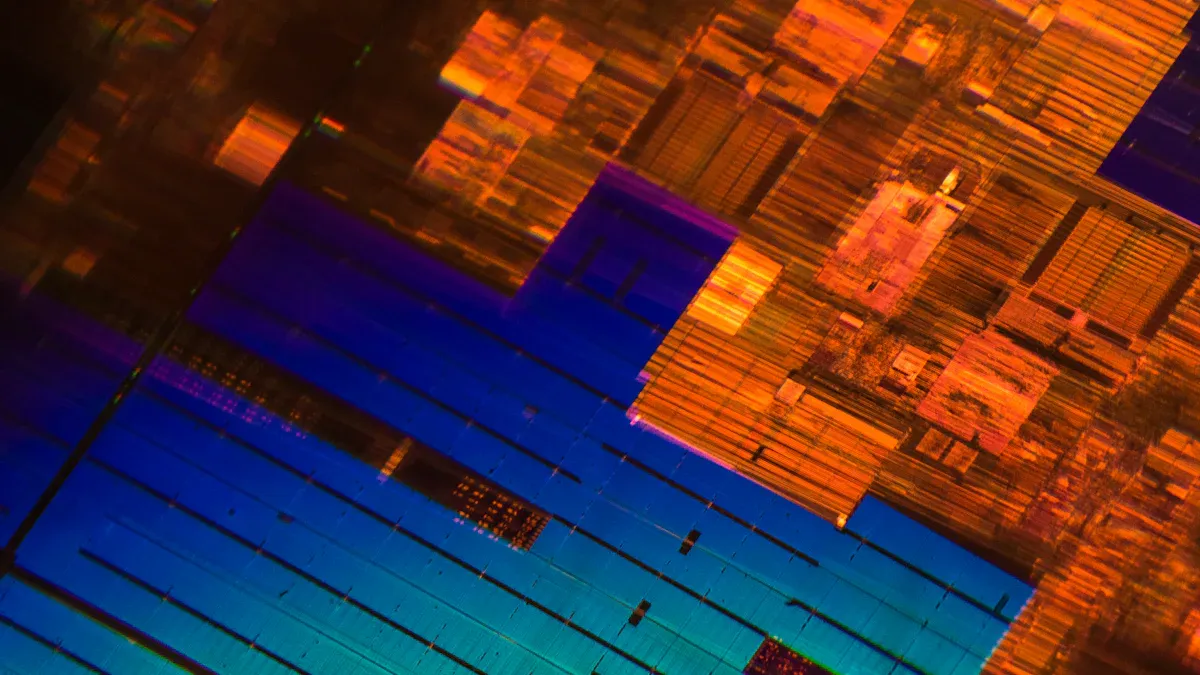

Понимание высокочастотных (ВЧ) печатных плат
Определение и диапазон частот
Высокочастотные печатные платы работают на частотах свыше 1 ГГц. Они используются, когда нужны быстрые и устойчивые сигналы. Но точный диапазон частот может отличаться в зависимости от источника. Например:
Источник | Диапазон частот |
|---|---|
Статья в LinkedIn | Более 100 МГц |
Блог ProtoExpress | От 50 МГц до 3 ГГц |
Высокочастотные печатные платы со временем значительно улучшились. В 1980-х годах технология поверхностного монтажа (SMT) сделала возможным создание более мелких и надежных печатных плат. К 2000-м годам производители создали более тонкие печатные платы с линиями всего 3.5-4.5 мил. Эти изменения привели к появлению современных печатных плат, которые мы используем сегодня.
Значение в современной электронике
Высокочастотные печатные платы очень важны в современной электронике. Они помогают быстро и надежно отправлять высокочастотные сигналы. Телекоммуникационные компании используют их для сетей 5G, которым требуется более 6 ГГц. В автомобилях они играют ключевую роль для электрических и беспилотных систем, помогая с безопасностью и навигацией.
Они также используются в аэрокосмической и оборонной промышленности для радаров и спутников. Смартфоны и другие гаджеты выигрывают от своего небольшого размера и эффективности. Даже медицинские инструменты и устройства IoT нуждаются в этих печатных платах для быстрой передачи данных и низкого энергопотребления.
Высокочастотные и высокоскоростные печатные платы
Высокочастотные и высокоскоростные печатные платы — это не одно и то же. Высокочастотные печатные платы передают сигналы на высоких частотах с небольшими потерями. Они используются в беспроводной связи и радарах. Высокоскоростные печатные платы фокусируются на быстрых сигналах на больших расстояниях. Они распространены в центрах обработки данных и компьютерах.
Разница в том, как они сделаны и используются. Высокочастотным печатным платам нужны специальные материалы, чтобы сохранять чистоту сигналов. Высокоскоростные печатные платы используют маршрутизацию и управление импедансом, чтобы избежать потери сигнала. Знание этого поможет вам выбрать правильную печатную плату для ваших нужд.
Уникальные особенности высокочастотных печатных плат
Низкая диэлектрическая проницаемость (Dk) и скорость сигнала
Высокочастотным печатным платам требуется низкая диэлектрическая проницаемость (Dk). Это помогает сигналам двигаться быстрее с меньшей задержкой. Материалы с низким Dk снижают диэлектрические потери, что является ключевым фактором для высокоскоростных сигналов. Например, диэлектрические потери остаются небольшими по сравнению с потерями в проводнике до 20 ГГц. Это позволяет сигналам хорошо передаваться без особого ослабления.
На более высоких частотах Dk больше влияет на движение сигнала. Низкий Dk уменьшает проблемы в линиях передачи, сохраняя производительность стабильной. В таблице ниже показано, как диэлектрические свойства влияют на сигналы:
Аспект | Описание |
|---|---|
Диэлектрические потери | Малые потери по сравнению с потерями в проводнике до 20 ГГц. |
Эффекты линии передачи | Потери зависят от частоты, Dk и Df. |
Высокие частоты | Более высокий Dk приводит к большим потерям, поэтому низкий Dk лучше. |
Низкий коэффициент потерь (Df) и мощность сигнала
Коэффициент потерь (Df) влияет на качество сигнала в высокочастотных печатных платах. Низкий Df означает меньшее ослабление сигнала, сохраняя его сильным на больших расстояниях. Это очень важно для высокоскоростных сигналов, где даже небольшие потери могут вызвать проблемы.
Материалы с низким Df также останавливают проблемы с фазой. Эти материалы позволяют всем частям сигнала двигаться с одинаковой скоростью, избегая искажений. Таблица ниже объясняет, как низкий Df улучшает сигналы:
Аспект | Эффект низкого коэффициента потерь |
|---|---|
Затухание | Меньше потерь — более четкие и сильные сигналы. |
Фазовая зависимость | Сигналы остаются плавными, без искажений. |
Межсимвольная интерференция | Низкий коэффициент Df уменьшает ошибки сигнала и джиттер. |
Тепловая и химическая стойкость
Высокочастотные печатные платы должны выдерживать жесткие условия. Их материалы устойчивы к теплу и химикатам, что делает их надежными в суровых условиях. Например, такие тесты, как IPC-TM-650 2.6.21B, проверяют, насколько хорошо они выдерживают тепло. Эти тесты показывают, что высокочастотные печатные платы остаются прочными даже в условиях высоких температур.
Химическая стойкость также важна. Она защищает печатные платы от таких вещей, как вода и вредные химикаты. Эта прочность делает их отличными для использования в аэрокосмической, военной и телекоммуникационной отраслях.
Метод испытания | Описание |
|---|---|
МПК-ТМ-650 2.6.21Б | Испытания прочности и диэлектрической способности под воздействием тепла. |
IPC-6013 | Проводит более 23 испытаний для проверки прочности материала. |
Стабильность благодаря низкому водопоглощению
Высокочастотные печатные платы должны оставаться стабильными в любых условиях. Низкое водопоглощение помогает поддерживать их надежность. Если печатная плата впитывает воду, ее свойства могут измениться. Это может привести к более слабым сигналам, плохой производительности или даже отказу. Использование материалов, которые впитывают мало воды, позволяет печатным платам хорошо работать даже во влажных местах.
Исследования показывают, как вода влияет на стабильность ПХБ:
Материалы LCNF могут поглощать до 34.2% воды, что значительно выше необходимых 5.6%.
При влажности 85% эти материалы впитывают воду быстрее, чем при 50%.
Высококачественные печатные платы должны иметь изменение размера менее 0.1%, в то время как обычные допускают до 0.5%.
Эти исследования показывают, почему важно низкое водопоглощение. Такие материалы помогают печатным платам сохранять форму и хорошо работать в жестких условиях. Это жизненно важно для аэрокосмической, телекоммуникационной и военной отраслей, где надежность является ключевым фактором.
Материалы с низким поглощением также улучшают качество сигнала. Они устраняют проблемы, связанные с водой, и поддерживают стабильные сигналы. Это гарантирует, что высокочастотные печатные платы будут работать наилучшим образом, независимо от окружающей среды.
Советы по проектированию высокочастотных печатных плат
Маршрутизация для улучшения сигнала
Маршрутизация имеет ключевое значение для поддержания чистоты сигналов в высокочастотных печатных платах. Дорожки должны быть короткими и прямыми, чтобы избежать потери сигнала. Острые углы в дорожках могут вызывать такие проблемы, как отражение сигнала. Вместо этого используйте плавные изгибы или углы в 45 градусов, чтобы сигналы были устойчивыми.
Инструменты моделирования могут проверить, хорошо ли работает ваша маршрутизация. Такие инструменты, как Altium Designer и Cadence Allegro, проверяют уровень сигнала и перекрестные помехи. Mentor Graphics PADS и Siemens Xpedition помогают с импедансом и контролем шума. В таблице ниже показано, что могут делать эти инструменты:
Имя инструмента | Особенности |
|---|---|
Альтиум Дизайнер | Проверяет правила, уровень сигнала, сопротивление и перекрестные помехи. |
Каденс Аллегро | Тестирует сигналы, сопротивление и перекрестные помехи. |
Коврики Mentor Graphics | Выполняет проверки маршрутизации, шума и импеданса. |
АНСИС ХФСС | Имитирует высокочастотные системы и предотвращает потерю сигнала. |
Экспедиция Siemens | Анализирует маршрутизацию, уровень сигнала и шум. |
Уменьшение переходных отверстий и перекрестных помех
Сквозные отверстия могут ослаблять сигналы, вызывая отражения и потери. Используйте меньше отверстий, чтобы избежать этих проблем. Если вам нужны отверстия, убедитесь, что они покрыты и предназначены для высокочастотных сигналов.
Перекрестные помехи возникают, когда соседние трассы мешают друг другу. Чтобы этого избежать, оставляйте больше места между трассами и используйте заземляющие плоскости для разделения сигналов. Такие методы, как SGTV (Simulated Grounded Transmission Via), могут сократить перекрестные помехи. Таблица ниже показывает, насколько хорошо работают эти методы:
Способ доставки | СЛЕДУЮЩЕЕ Сокращение | Сокращение FEXT |
|---|---|---|
SGTV (симуляция) | 34.67%. | 46.78%. |
SGTV (измеренный) | 49.8%. | 56.52%. |
SGT (имитация) | 27.5%. | 6.91%. |
SGT (измеренный) | 26.65%. | 24.8%. |
3-W (имитация) | 0.83 | 5.11 |
3-W (измерено) | 1.6 | 7.22 |
Согласование импеданса для сильных сигналов
Согласование импеданса помогает сигналам эффективно перемещаться в высокочастотных печатных платах. Если импеданс не совпадает, сигналы могут отражаться и приводить к потере данных. Чтобы исправить это, рассчитайте импеданс трассы и отрегулируйте ширину и интервал.
Такие инструменты, как Time-Domain Reflectometers (TDR), проверяют импеданс, посылая импульсы через печатную плату. Отчеты по импедансу подтверждают, соответствует ли ваш проект необходимым спецификациям. В таблице ниже поясняются эти инструменты:
Инструмент или отчет | Цель |
|---|---|
Рефлектометр во временной области | Посылает импульсы для измерения сопротивления в линиях передачи. |
Отчет об испытаниях импеданса | Подтверждает, соответствует ли печатная плата требованиям по сопротивлению после изготовления. |
Соблюдая эти советы, ваша печатная плата сможет обрабатывать быстрые сигналы и обеспечивать их надежность.
Стратегии заземления и изоляции
Хорошее заземление и изоляция сохраняйте чистоту сигналов в высокочастотных печатных платах. Вы можете снизить уровень шума, используя простые правила компоновки. Например, разделение сетей предотвращает перекрестные помехи и сохраняет чистоту сигналов. Не разделяйте заземляющие плоскости, так как это может вызвать проблемы с шумом. Вместо этого используйте одну сплошную заземляющую плоскость для повышения производительности.
Разные схемы требуют разных методов заземления. Аналоговые и цифровые схемы часто требуют отдельных заземлений, чтобы избежать помех. Знание этих различий поможет вам спроектировать более качественные печатные платы. Исследования показывают, что хорошее заземление и изоляция снижают уровень шума в системах со смешанными сигналами. Эти методы очень важны для высокочастотных сигналов, которым нужна точность и надежность.
Разделительные конденсаторы для высокочастотных сигналов
Разделительные конденсаторы помогают поддерживать стабильные высокочастотные сигналы. Они локально накапливают энергию, останавливая изменения напряжения и поддерживая стабильность мощности. Правильное размещение этих конденсаторов гарантирует, что сигналы останутся сильными даже в сложных условиях.
Исследования показывают, что конденсаторы с низкой индуктивностью лучше всего подходят для снижения изменений напряжения. Одно исследование объясняет, как они помогают процессорам, снижая индуктивность соединения. Другое исследование показывает, как правильное размещение конденсаторов улучшает преобразователи мощности, сокращая паразитную индуктивность. Исследования многоэнергетических систем показывают, что многие конденсаторы устраняют проблемы с сигналом и поддерживают высокое качество.
При изготовлении высокочастотных печатных плат тщательно выбирайте и размещайте развязывающие конденсаторы. Это улучшает силу сигнала и делает вашу конструкцию более надежной для важных применений.
Материалы для высокочастотных печатных плат
Обзор специализированных материалов
Высокочастотные печатные платы используют специальные материалы для лучшей производительности. Эти материалы снижают потери сигнала и остаются стабильными в жестких условиях. В отличие от обычного FR4, усовершенствованные варианты, такие как ламинаты Rogers, имеют более низкие диэлектрические постоянные и тангенсы угла потерь. Это помогает сигналам оставаться сильными и работать на более высоких частотах.
Важные особенности этих материалов включают в себя:
Низкая диэлектрическая проницаемость (Dk) для более быстрых сигналов.
Низкий коэффициент рассеяния (Df) для экономии энергии.
Влагостойкость для стабильной работы во влажных помещениях.
Для сетей 5G и скоростных линий связи необходимы эти передовые материалы. Керамические ламинаты а высококачественные подложки, такие как Rogers 3000, отлично подходят для точной обработки высоких частот.
Тип материала | Особенности | Пользы |
|---|---|---|
FR4 | Прочный, огнестойкий | Обычные конструкции печатных плат |
Polyimide | Гибкий, используется в гибких печатных платах | Высокочастотные системы |
Роджерс 3000 | Низкая потеря сигнала | Быстрые схемы |
Свойства Rogers RO4003C
Rogers RO4003C — лучший выбор для высокочастотных печатных плат. Он обладает превосходными электрическими и тепловыми свойствами. Его диэлектрическая проницаемость составляет 3.38 ± 0.05, что обеспечивает стабильность сигналов. Коэффициент рассеяния 0.0027 на частоте 10 ГГц снижает ослабление сигнала, что делает его отличным для быстрых систем.
Этот материал также хорошо выдерживает тепло, его температура стеклования (Tg) составляет более 280°C, а температура разложения (Td) — 425°C. Его низкое влагопоглощение — 0.06% — гарантирует его пригодность для использования во влажных помещениях.
Свойства | Значение | Ед. |
|---|---|---|
Диэлектрическая проницаемость, ε Процесс | 3.38 ± 0.05 | – |
Коэффициент рассеяния, tan δ | 0.0027 (10 ГГц) | – |
Теплопроводность | 0.71 | В/М/ОК |
Поглощение влаги | 0.06 | % |
Благодаря этим характеристикам Rogers RO4003C надежен для использования в радарах, спутниках и системах 5G.
Свойства Rogers RO4350B
Rogers RO4350B — еще один отличный материал для высокочастотных печатных плат. Он имеет диэлектрическую проницаемость 3.48 и коэффициент рассеяния 0.0037 на частоте 10 ГГц, сохраняя чистоту сигналов. Его теплопроводность 0.69 Вт/М/oK и низкое поглощение влаги делают его надежным в суровых условиях.
Тесты показывают, что RO4350B хорошо работает в системах 5G. Например, микрополосковая патч-антенна, изготовленная с его использованием, имела полосу пропускания 3.8 ГГц и обратные потери -34.5 дБ. Это доказывает, что он идеально подходит для высокочастотных и быстрых конструкций.
Rogers RO4350B лучше всего подходит для точного и долговечного использования в телекоммуникационных, аэрокосмических и IoT-устройствах.
Важность выбора материала
Выбор правильных материалов является ключом к успеху высокочастотных печатных плат. Используемые материалы влияют на силу сигнала, долговечность и надежность. Высокочастотным печатным платам нужны специальные материалы для обработки быстрых сигналов и жестких условий.
Вот почему выбор материала имеет значение:
Диэлектрические потери: Низкие диэлектрические постоянные помогают уменьшить ослабление сигнала.
Потери в проводнике: Гладкая медь снижает потери в тонких цепях.
Теплопроводность: Хороший отвод тепла предотвращает перегрев мощных систем.
Поглощение влаги: Низкое водопоглощение (менее 0.25%) сохраняет ПХБ стабильными во влажной среде.
Например, ламинаты Rogers работают лучше, чем обычные FR4 в высокочастотных применениях. Они имеют меньшие диэлектрические потери и хорошо управляют теплом. Это делает их идеальными для 5G, радаров и устройств IoT. Выбор таких материалов гарантирует, что ваша печатная плата будет хорошо работать в жестких условиях.
Выбор материала также влияет на долгосрочную производительность. Некачественные материалы могут стать причиной слабых сигналов, перегрева или выхода из строя. Высококачественные материалы могут стоить дороже изначально, но сэкономить деньги на ремонте позже.
При проектировании высокочастотных печатных плат выбирайте материалы, которые соответствуют вашим потребностям. Это гарантирует высокую производительность, долговечность и ценность с течением времени.

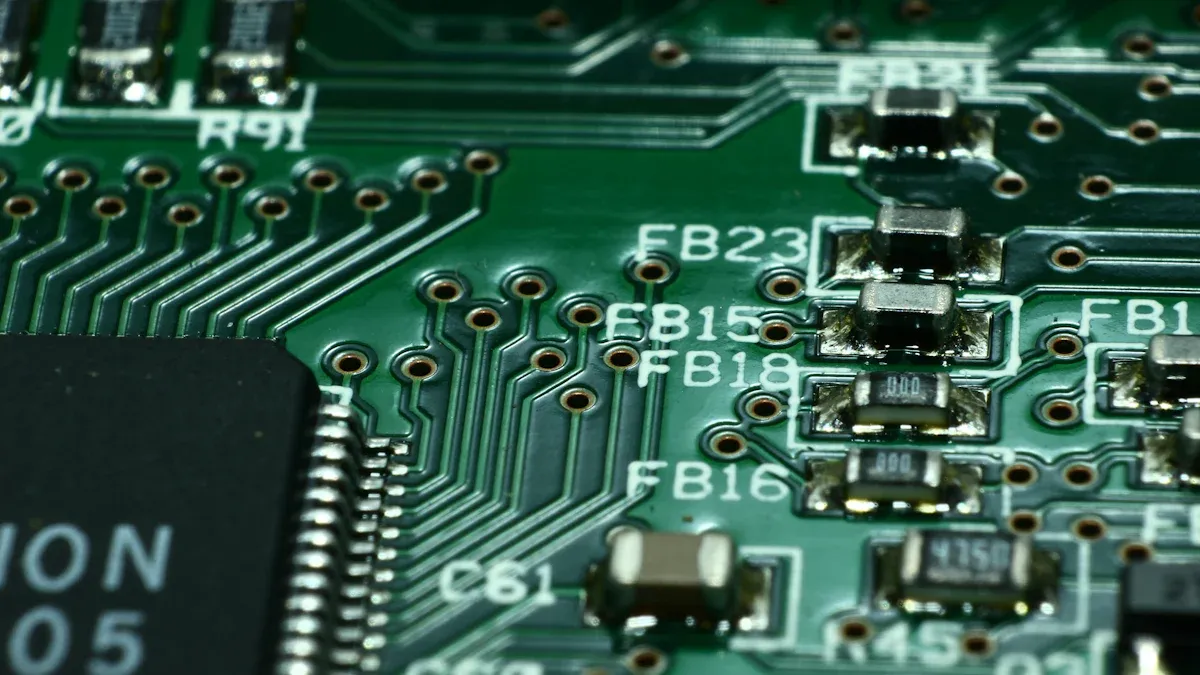

Применение высокочастотных печатных плат
Радиолокационные системы и военная техника
Высокочастотные печатные платы важны в радарах и военных инструментах. Они обеспечивают точный и постоянный мониторинг, что имеет решающее значение для обороны. Например:
Моноимпульсные радиолокационные платы мгновенно отслеживают цели, помогая обнаруживать ракеты и самолеты.
Печатные платы доплеровских радаров измеряют скорость объекта, помогая военным и автомобильным системам.
Эти печатные платы также обеспечивают надежную связь в сложных условиях. Они быстро передают данные с небольшой потерей сигнала, что делает их жизненно важными для военного использования. От усовершенствованных радаров до защищенных устройств эти печатные платы повышают точность и эффективность обороны.
Аэрокосмическая и спутниковая связь
В космонавтике высокочастотные печатные платы играют ключевую роль в спутниках и навигации. Они снижают потерю сигнала и хорошо работают в экстремальных условиях. Такая точность имеет решающее значение, поскольку даже небольшие ошибки могут испортить миссии.
Высокочастотные печатные платы имеют решающее значение в аэрокосмической и оборонной промышленности. Они обеспечивают низкую потерю сигнала, высокую точность и стабильную работу в суровых условиях. Точность имеет решающее значение — небольшие ошибки могут привести к провалу миссии.
Эти платы также поддерживают спутниковую связь, например, восходящие и нисходящие линии связи. Они обеспечивают быструю передачу данных, обеспечивая бесперебойную связь между спутниками и наземными станциями. Это делает их необходимыми для современных аэрокосмических систем.
Телекоммуникации и беспроводные устройства
Телекоммуникационные и беспроводные гаджеты зависят от высокочастотных печатных плат. Они поддержка сетей 5G, что обеспечивает более быструю и лучшую связь. Они также решают такие проблемы, как электромагнитные помехи (ЭМП) в небольших конструкциях. Например:
Новые экраны, такие как snapSHOT™, блокируют электромагнитные помехи, не увеличивая при этом вес или стоимость.
Испытания показывают, что даже небольшие отверстия в сетке обеспечивают хорошую защиту от электромагнитных помех на высоких частотах.
Высокочастотные печатные платы также питают телефоны, ноутбуки и другую электронику. Они обеспечивают быструю передачу данных, гарантируя бесперебойную работу. Это делает их ключевой частью улучшения телекоммуникационных и беспроводных технологий.
Новые возможности использования в IoT и 5G
Высокочастотные печатные платы меняют работу технологий в IoT и 5G. Эти печатные платы помогают устройствам обрабатывать быстрые сигналы, делая связь быстрее и лучше. По мере развития IoT и 5G потребность в передовых печатных платах быстро растет.
В IoT эти печатные платы поддерживают устройства, которым нужны быстрые данные и малое энергопотребление. Умные дома, фитнес-трекеры и заводские датчики зависят от них для бесперебойного соединения. Для небольших гаджетов, таких как телефоны и часы, также нужны крошечные эффективные печатные платы. Медицинские инструменты, такие как аппараты МРТ, используют эти печатные платы для более четких изображений и лучшей производительности.
Для 5G высокочастотные печатные платы поддерживают сильные и устойчивые сигналы. Добавление радиочастотных деталей к печатным платам обеспечивает четкую связь на высоких скоростях. Новые материалы, такие как материалы с низкими потерями, улучшают качество сигнала. Это помогает вышкам и устройствам 5G обрабатывать огромные объемы данных для сверхбыстрого интернета.
Новые способы изготовления печатных плат, такие как 3D-печать, ускоряют производство. Это помогает соответствовать жестким требованиям систем 5G. Экологичные материалы также разрабатываются для защиты окружающей среды и улучшения печатных плат.
По мере развития IoT и 5G высокочастотные печатные платы будут лидировать. Они являются ключом к созданию надежных, быстрых и эффективных систем для подключенного мира.
Высокочастотные печатные платы особенные, потому что они работают на частотах выше 1 ГГц. Они поддерживают сильные сигналы с небольшими потерями. Их низкие диэлектрические постоянные и передовые материалы делают их надежными. Эти печатные платы важны в аэрокосмической, телекоммуникационной и военной областях. Они созданы для точности и прочности. Знание их конструкции и материалов поможет вам использовать их с пользой. Высокочастотные печатные платы помогают создавать современные и передовые технологии.
FAQ
1. Что делает высокочастотные печатные платы особенными по сравнению с обычными печатными платами?
Высокочастотные печатные платы работают на скоростях более 1 ГГц. Они используют специальные материалы с низкими диэлектрическими постоянными и коэффициентами потерь. Эти особенности уменьшают потерю сигнала и повышают надежность. Это делает их идеальными для продвинутых применений, таких как 5G, радары и устройства IoT.
2. Почему выбор правильного материала важен для высокочастотных печатных плат?
Используемые материалы влияют на то, как хорошо работает печатная плата. Высокочастотным печатным платам нужны материалы с низкими диэлектрическими постоянными и коэффициентами потерь. Они также должны хорошо выдерживать тепло. Эти свойства помогают сигналам оставаться сильными и надежными в сложных условиях, таких как аэрокосмическая и телекоммуникационная отрасли.
3. Как можно обеспечить чистоту сигналов в высокочастотных конструкциях печатных плат?
Чтобы сигналы были чистыми, используйте хорошие методы маршрутизации и меньше переходных отверстий. Согласуйте импеданс и добавьте развязывающие конденсаторы. Твердые заземляющие плоскости также помогают снизить шум и поддерживать стабильные сигналы.
4. Могут ли высокочастотные печатные платы выдерживать жесткие условия?
Да, они созданы для работы в экстремальных условиях. Их материалы устойчивы к теплу, химикатам и влаге. Это делает их надежными для аэрокосмической, военной и других требовательных отраслей.
5. Подходят ли высокочастотные печатные платы для IoT и 5G?
Да! Высокочастотные печатные платы отлично подходят для IoT и 5G. Они обеспечивают быструю передачу данных и потребляют меньше энергии. Это помогает устройствам легко подключаться и хорошо работать в высокоскоростных сетях.
