1. نظرة عامة على المشروع
1.1 خلفية العميل
كان العميل علامة تجارية لمعدات خدمة السيارات، تمتلك خط إنتاج راسخ لأدوات OBD للمبتدئين - مثل محولات ELM327 وأجهزة قراءة الأكواد الأساسية. وكانوا يرغبون في الارتقاء بسلسلة القيمة إلى أجهزة فحص احترافية متعددة الأنظمة.
السوق المستهدف: ورش الإصلاح المستقلة، وعمليات صيانة أساطيل المركبات، ومراكز خدمة الوكالات. كانت الأسواق المستهدفة منذ البداية هي أمريكا الشمالية وأوروبا، مع اعتبار آسيا هدفاً للمرحلة الثانية.
كانت الفجوة التي يسعون لسدّها حقيقية. فالأدوات الأساسية تقرأ رموز نظام نقل الحركة العامة. أما ورش الصيانة المتخصصة فتحتاج إلى أنظمة ABS وSRS وناقل الحركة وTPMS ووحدات التحكم ثنائية الاتجاه وبيانات وحدة التحكم الإلكترونية المباشرة لعشرات العلامات التجارية. هذه النقلة النوعية ليست مجرد تحديث للبرامج الثابتة، بل هي برنامج وأجهزة مختلفة تمامًا.
اقرأ أيضا: دراسة حالة الأجهزة اللوحية المتينة
1.2 أهداف المشروع
• التوافق الكامل مع معيار OBD-II هو الحد الأدنى، وليس الحد الأقصى
• دعم بروتوكولات متعددة عبر CAN وLIN وFlexRay
• تحليل بيانات وحدة التحكم الإلكترونية في الوقت الفعلي مع زمن استجابة منخفض
• اتصال لاسلكي لمزامنة السحابة والتشخيص عن بعد
• متانة صناعية عالية الجودة لبيئات ورش العمل
• تصميم جاهز للإنتاج، حاصل على الموافقة للحصول على شهادة عالمية
• مسار ترقية واضح لتشخيص أعطال المركبات الكهربائية دون الحاجة إلى إعادة تصميم كاملة للأجهزة
2. التحديات الصناعية في تطوير أدوات تشخيص أعطال السيارات
2.1 التوافق مع البروتوكولات المتعددة

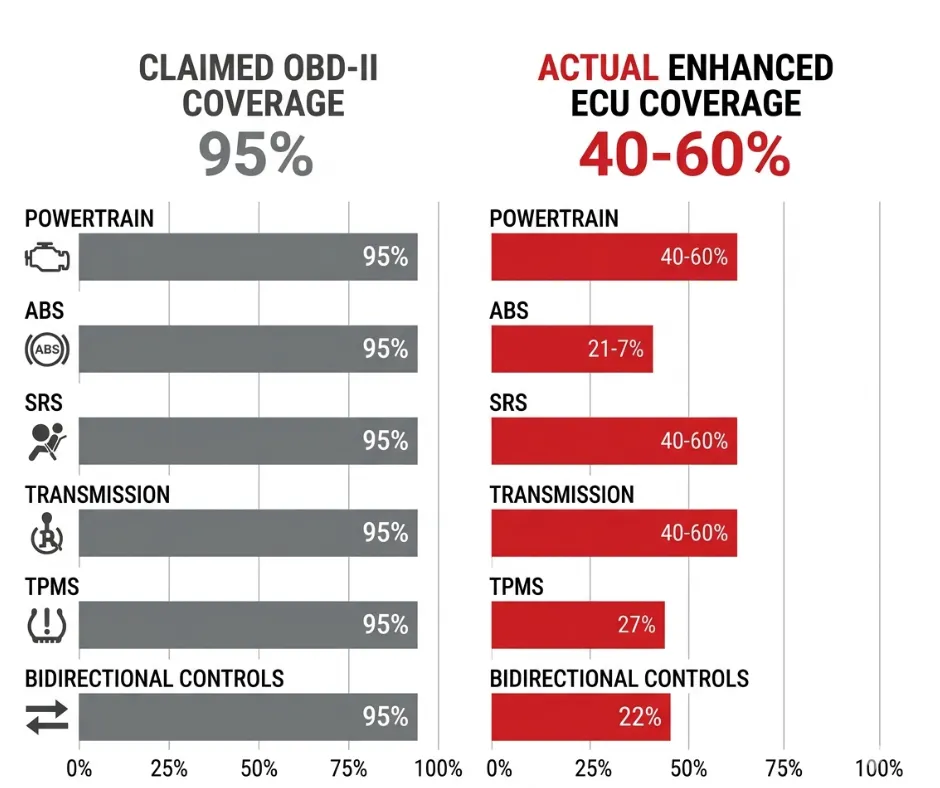

يُذكر شعار "يغطي أكثر من 95% من طرازات المركبات" على جميع أجهزة الفحص المتوفرة في السوق. بعد شحن أكثر من 200,000 وحدة من أجهزة ELM327 المقلدة وأجهزة الكمبيوتر اللوحية متعددة البروتوكولات، يمكننا أن نخبركم بدقة ما يخفيه هذا الرقم.
يغطي هذا الجهاز الامتثال الأساسي لقوانين OBD-II فقط، وتحديدًا أوضاع SAE J1979 وISO 15031 من 01 إلى 0A، وذلك على خمسة بروتوكولات قديمة: ISO 9141-2، وISO 14230-4 KWP2000، وSAE J1850 PWM وVPW، وISO 15765-4 CAN بسرعة 250 و500 كيلوبت في الثانية. وهذا يعني أن الجهاز يقرأ معرّفات PID العامة لنظام نقل الحركة، وحالة مؤشر عطل المحرك (MIL)، وبيانات الإطار الثابت (freeze frame) لأي مركبة أمريكية موديل 1996 وما بعدها تستوفي الحد الأدنى من المتطلبات القانونية.
ما لا يشمله: معرّفات البيانات المحددة من قِبل الشركة المصنّعة، والوصول إلى وحدات ABS/SRS/ناقل الحركة/TPMS، وعناصر التحكم ثنائية الاتجاه، والتعديلات، أو مفاتيح الوصول الأمني. وتزيد المركبات المصنّعة بعد عام 2018 والتي تستخدم UDS على CAN أو CAN FD من اتساع هذه الفجوة. فعندما أجرينا اختبارًا على أسطولنا الخاص المكوّن من 50 مركبة، لم تتجاوز نسبة توافق الماسحات الضوئية التي تدّعي توافقًا أساسيًا بنسبة 95%، 40 إلى 60% في المتوسط عند استخدام البيانات المحسّنة للمركبات غير المصنّعة وفقًا للمواصفات الأمريكية.
| يجب أن يطالب مهندسو المشتريات بالبيانات التالية: مصفوفة تغطية مُحسّنة من قِبل الشركة المصنعة الأصلية (OEM) مُفصّلة في برنامج Excel، مُصنّفة حسب الماركة والطراز والسنة، تُظهر رموز الأعطال التشخيصية المُحسّنة المدعومة لكل وحدة تحكم إلكترونية (ECU)، وحالة CAN FD وDoIP، وقدرة تمرير J2534، وتواتر تحديث قاعدة البيانات. أي شيء آخر هو مجرد تسويق. |
2.2 استقرار اتصال وحدة التحكم الإلكترونية
تُعدّ البيئات الكهربائية للمركبات بيئة قاسية. فحاقنات الديزل ذات نظام الحقن المباشر، وضجيج تبديل المولد، وحالات انخفاض الحمل المفاجئ أثناء تشغيل المحرك، كلها تُولّد تقلبات عابرة لا يمكن رصدها بالاختبارات المعملية. ويتراوح الجهد عبر منفذ OBD بين 9 و36 فولتًا، وذلك تبعًا لنوع المركبة، وحالة الشحن، والأجهزة الأخرى المتصلة بالشبكة. لذا، فإنّ حماية عكس القطبية ليست اختيارية، بل هي شرط أساسي في الضمان.
لقد تعلمنا هذا الدرس بطريقة قاسية. اجتاز مشروع ODM لعام 2023، الذي يستخدم معالج GD32F103 SoC مع جهاز إرسال واستقبال TJA1050 CAN، جميع اختبارات الأداء بنجاح تام - مخططات عين نظيفة، وعدم فقدان أي حزم بيانات عند سرعة 500 كيلوبت في الثانية. حدث أول عطل ميداني في ورشة أوروبية على سيارة مرسيدس سبرينتر ديزل موديل 2019. انقطع اتصال الوحدة بالناقل بشكل متقطع، وأصدرت رموز U0100 تشير إلى فقدان الاتصال، وتسببت في تلف سجلات مسح رموز الأعطال التشخيصية (DTC). السبب الجذري: استخدام ثنائيات TVS صغيرة الحجم، وعدم وجود خانقات الوضع المشترك على CANH وCANL. حدثت تغيرات مفاجئة في الجهد وفقًا لمعيار ISO 7637-2، النبضتين 3a و3b - تصل إلى ±150 فولت أثناء تشغيل المحرك - مباشرةً عبر موصل OBD. اجتاز جهاز الإرسال والاستقبال اختبارات الأداء، ولكنه تعطل ميدانيًا بعد حوالي 200 ساعة تشغيل تراكمية.
2.3 تعقيد قاعدة بيانات البرمجيات
تُظهر بياناتنا الخاصة بإرجاع المنتجات (RMA) من 120,000 وحدة على مدار 18 شهرًا أن 68% من عمليات الإرجاع تُسجّل تحت بند "لا يعمل على جهازي XYZ موديل 2024" - حتى عندما يدعم الجهاز البروتوكولات الصحيحة. إما أن إدخال قاعدة البيانات الخاص بالشركة المصنعة مفقود، أو أن عملية التفاوض على مفتاح الأمان فشلت دون إشعار. تُظهر الوحدات التي تتلقى تحديثات غير منتظمة لقاعدة بياناتها عبر الهواء (OTA) معدلات إرجاع تتراوح بين 18 و22% عند طرح طراز جديد. هذه مشكلة تجارية، وليست مشكلة في الجهاز نفسه.
2.4 بيئة ورشة عمل قاسية
لا يتعامل الميكانيكيون مع أجهزة التشخيص اللوحية برفق. فهم يتركون الماسحات الضوئية موصولة بالكهرباء أثناء اختبارات المولد، وإعادة تشغيل المفتاح، وشحن البطارية. كما تسقط الأدوات من عتبات أبواب السيارات، وتتلطخ بالزيت، وتُترك في سيارات النقل الباردة طوال الليل. إن نطاق التشغيل من -10 إلى 55 درجة مئوية ليس مجرد رقم في ورقة البيانات، بل هو النطاق الفعلي الذي يراه الماسح الضوئي بين صباح يناير في ساحة انتظار سيارات في مينيسوتا وحجرة محرك في صيف تكساس.
3. تصميم بنية النظام
3.1 منصة المعالجة الأساسية
يعتمد المعالج الرئيسي للتطبيقات على معالج ARM Cortex-A من سلسلة ARM، ويعمل بنظامي Android أو Linux المدمجين. يتميز Android بسرعة تطوير واجهة المستخدم ونضج نظام التحديثات عبر الهواء (OTA). أما Linux، فيُعدّ أكثر سلاسةً في مسارات التشخيص الحساسة للتأخير. تتولى وحدة تحكم دقيقة (MCU) مخصصة طبقة التحكم في الاتصال بشكل منفصل، مما يُقلل من زمن الاستجابة، ويُحسّن من عزل الأخطاء، ويمنع تعطل البرامج من تعطيل جلسات وحدة التحكم الإلكترونية النشطة. كان الهدف هو أن يكون وقت بدء التشغيل أقل من 10 ثوانٍ من التشغيل البارد إلى حالة الاستعداد للتشخيص.
3.2 واجهة اتصالات السيارة
يُعدّ موصل OBD-II ذو 16 سنًا نقطة البداية، لكن الطبقة المادية التي تقف خلفه هي موضع قصور معظم التصاميم. يعتمد هذا التصميم على مُرسِلات ومُستقبِلات CAN عالية ومنخفضة السرعة، ودائرة متكاملة لتشغيل خطي K وL - وليس ترانزستورات منفصلة - ومُرسِل ومُستقبِل LIN، وخيار DoIP عبر الإيثرنت لمنصات 2020 وما بعدها.
يُعد اختيار مُشغّل خط K أكثر أهمية مما يبدو. تفتقر التطبيقات المنفصلة الرخيصة إلى تحمل جهد 12 فولت، والتحكم في معدل التغير، وإيقاف التشغيل عند ارتفاع درجة الحرارة، وهي ميزات موجودة في الدوائر المتكاملة المُخصصة مثل L9637. في وحدات التحكم الإلكترونية القديمة الآسيوية والأوروبية التي تسحب الخط إلى 12 فولت أثناء التهيئة، يظهر الفرق على شكل اتصالات متقطعة يكاد يكون من المستحيل تشخيصها ميدانيًا. يتطلب دعم بروتوكول DoIP وجود وحدة PHY لشبكة إيثرنت، ومغناطيسات، ومجموعة بروتوكولات TCP/IP على وحدة التحكم الدقيقة - مما يزيد تكلفة المكونات من 8 إلى 12 دولارًا قبل احتساب تعقيد البرامج الثابتة. إنه ليس مجرد خيار برمجي.
الاتصال اللاسلكي 3.3
• تقنية واي فاي 5 و 6 لمزامنة قواعد البيانات بسرعة عالية وتسجيل جلسات السحابة
• تقنية بلوتوث 5.0 للاقتران بجهاز الكمبيوتر في ورشة العمل والعرض عن بُعد
• وحدة 4G LTE اختيارية لتشخيص الأعطال السحابية من المركبات في الميدان
• تدعم وحدة LTE أيضًا مساعدة الفني عن بُعد من خلال مشاركة تدفق البيانات المباشر
3.4 التخزين والأمان
تتراوح سعة تخزين eMMC من 32 إلى 128 جيجابايت حسب فئة المنتج. تصل سعة قاعدة بيانات المركبات وحدها، والتي تغطي جميع العلامات التجارية الأمريكية والأوروبية والآسيوية، إلى أكثر من 20 جيجابايت قبل إضافة سجلات البيانات وسجلات الجلسات. تعتمد بنية تحديث البرامج الثابتة الآمنة على حزم تحديث موقّعة، وسلسلة تمهيد مُدققة، وقنوات OTA مشفرة. يُعدّ التحقق من هوية المستخدم وقنوات الاتصال المشفرة من المتطلبات الأساسية لأي أداة احترافية تُباع في بيئات أساطيل المركبات أو وكالات البيع.
4. هندسة لوحات الدوائر المطبوعة والأجهزة
4.1 تصميم لوحة الدوائر المطبوعة متعددة الطبقات

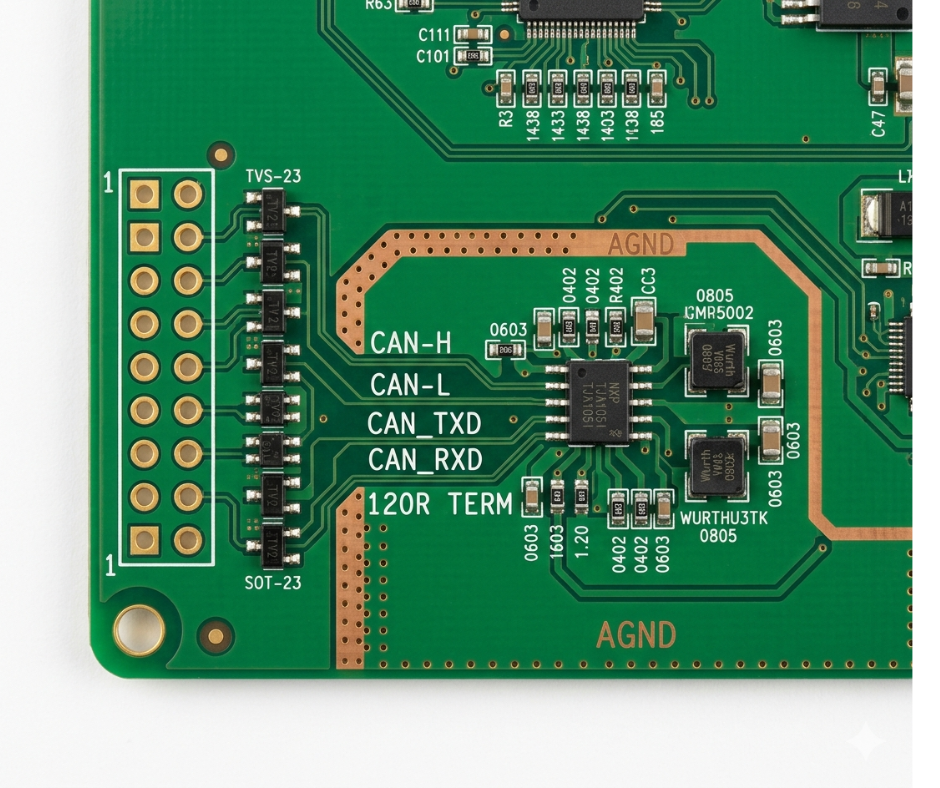

أدى عطل سيارة مرسيدس سبرينتر عام 2023 إلى تغيير جذري في معايير تصميم لوحات الدوائر المطبوعة. كشف التحليل اللاحق عن وجود رنين على خطوط ناقل البيانات CAN يتجاوز 2 فولت ذروة إلى ذروة - وهو انتهاك صريح لمعيار ISO 11898-2 - ناجم عن عدم كفاية ترشيح الوضع المشترك وضعف فصل مستوى الأرض. انتقلنا إلى تصميم يتكون من 6 إلى 8 طبقات مع مستوى أرض تناظري مخصص أسفل قسم جهاز الإرسال والاستقبال. لا تعبر أي مسارات رقمية منطقة ناقل البيانات CAN. يتم استخدام وصلات التوصيل كل 5 مم حول القسم التناظري. يُعد تصميم التوافق الكهرومغناطيسي قيدًا أساسيًا في المرحلة الأولى، وليس عنصرًا من عناصر التدقيق اللاحق للتصميم.
مكونات عالية الجودة مُصممة خصيصًا للسيارات: نطاقات تحمل درجات حرارة واسعة، وشهادة AEC-Q100 عند الاقتضاء، واختيار دوائر متكاملة ذات عمر افتراضي طويل مع توثيق استراتيجية الاستبدال قبل تصنيع المنتج. يستخدم قسم الطبقة الفيزيائية واجهة أمامية ASIC مخصصة للبروتوكول مع إمكانية برمجة الإنهاء ومنطق كبح النبضات.
4.2 تصميم إدارة الطاقة

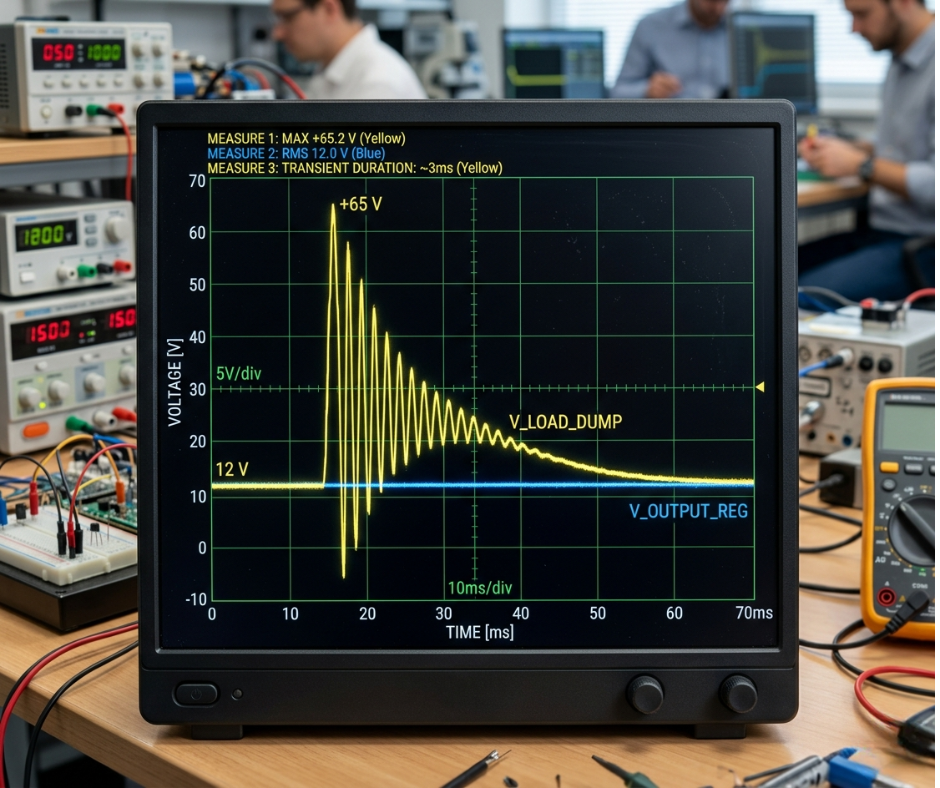

تغطي حماية جهد الدخل نطاق جهد المركبة بالكامل من 9 فولت إلى 36 فولت. وتتعامل حماية تفريغ الحمل مع الارتفاعات المفاجئة في الجهد عند فصل البطارية عن المولد الكهربائي أثناء التشغيل، حيث يُولّد هذا الحدث ارتفاعات حادة تتجاوز 60 فولت، مما يؤدي إلى تلف الدوائر غير المحمية. أصبحت ثنائيات TVS الآن عبارة عن مصفوفات ثنائية الاتجاه مصنفة وفقًا لمعيار ISO 7637-3، وليست من نوع P6KE6.8A التي فشلت في مشروع سبرينتر. وتضيف الإصدارات المحمولة نظام إدارة بطارية للتشغيل اللاسلكي أثناء فحص المركبة.
4.3 الحماية من التفريغ الكهروستاتيكي والظواهر العابرة
كل منفذ OBD مزود بحماية ثنائية الاتجاه ضد التفريغ الكهروستاتيكي (TVS) مصنفة وفقًا لمعيار IEC 61000-4-2، بالإضافة إلى حلقات فيريت متسلسلة، وترشيح للتيار المشترك بسعة 100 نانوفاراد و100 بيكوفاراد. يتوافق هذا المنتج مع معيار ISO 7637 الموثق. مواصفات الحماية الفعلية التي نصممها أكثر صرامة، حيث تتجاوز ظروف ورش العمل الفعلية ما توفره النماذج القياسية.
5. وظائف البرمجيات والتشخيص
5.1 الميزات التشخيصية الأساسية
• قراءة ومسح رموز الأعطال التشخيصية (DTCs) عبر جميع وحدات التحكم الإلكترونية المدعومة - وليس فقط مجموعة نقل الحركة
• مراقبة تدفق البيانات المباشر مع إمكانية تحديد معرّفات العمليات (PID) القابلة للتكوين وعرضها بيانيًا
• التقاط بيانات الإطار الثابت في ظروف الأعطال
• حالة جهاز مراقبة الجاهزية لاختبار الانبعاثات
• اختبارات مستشعر الأكسجين واختبار تسرب نظام تبخير الوقود وفقًا لوضع OBD-II 08
هذه هي الميزات المنصوص عليها في القانون. جميع الماسحات الضوئية المتوفرة في السوق تحتوي عليها. السؤال هو مدى موثوقية عملها عبر نطاق تغطية المركبة بالكامل، وليس ما إذا كانت موجودة أصلاً.
5.2 الوظائف المتقدمة
برمجة وحدة التحكم الإلكترونية (ECU) للأنظمة المدعومة - مع ملاحظة هامة: لا يتوفر تجاوز بوابة الأمان بالكامل على جميع أنظمة السيارات الفاخرة والكهربائية من طراز 2024 وما بعده. تستخدم بعض وحدات مرسيدس وبي إم دبليو وتسلا أنظمة أمان تعتمد على الترميز المتغير أو الشهادات، والتي لا يمكننا اختراقها. هذا مقصود. ننصح عملاءنا باستخدام الماسح الضوئي كأداة تشخيصية وخدمية، وليس كبديل لجهاز PASSTHRU الخاص بالوكيل عند الحاجة إلى برمجة وحدة التحكم الإلكترونية الفعلية.
يكفي جهاز الفحص لـ 95% من أعمال الصيانة اليومية في ورش السيارات. أما بالنسبة للنسبة المتبقية البالغة 5%، فإن سير العمل الأمثل هو أداتنا للتشخيص بالإضافة إلى تمرير بيانات J2534 إلى برنامج الشركة المصنعة. وقد ساهمت هذه الشفافية في زيادة طلبات الموزعين المتكررة، لأنهم توقفوا عن تلقي مكالمات غاضبة بشأن ادعاءات "الوصول الكامل" التي لا تُثبت صحتها في الواقع.
• إعادة ضبط نظام مراقبة ضغط الإطارات وبرمجة الحساسات
• تشخيص نظام منع انغلاق المكابح (ABS) ونظام تقييد الحركة التكميلي (SRS) باستخدام بيانات المستشعرات المباشرة
• إعادة ضبط الخدمة: عمر الزيت، تآكل تيل الفرامل، تسجيل البطارية
• برمجة المفاتيح حيث تسمح بذلك إجراءات أمان الشركة المصنعة الأصلية
5.3 تكامل السحابة
تتيح التشخيصات عن بُعد عبر جلسات مسجلة سحابيًا لفني متخصص مراجعة البيانات المباشرة وسجل الأعطال من أي مكان. كما يتم إنشاء تقارير المركبات بصيغة PDF لتوثيق الخدمة. وتُقلل قاعدة بيانات الدعم الفني عبر الإنترنت، المرتبطة بمعرف المركبة، وقت التشخيص على المنصات غير المألوفة. ويتوفر تكامل لوحة تحكم إدارة الأسطول للمشغلين الذين يديرون أكثر من 10 مركبات.
"تم تسجيل 68% من طلبات إرجاع المنتجات لدينا على مدار 18 شهرًا على أنها "لا تعمل على سيارتي موديل 2024" - وليس بسبب عطل في الأجهزة. كان إدخال قاعدة البيانات مفقودًا، أو فشلت عملية التفاوض على مفتاح الأمان دون إشعار."
6. التصميم الميكانيكي والصناعي
6.1 تصميم الغلاف

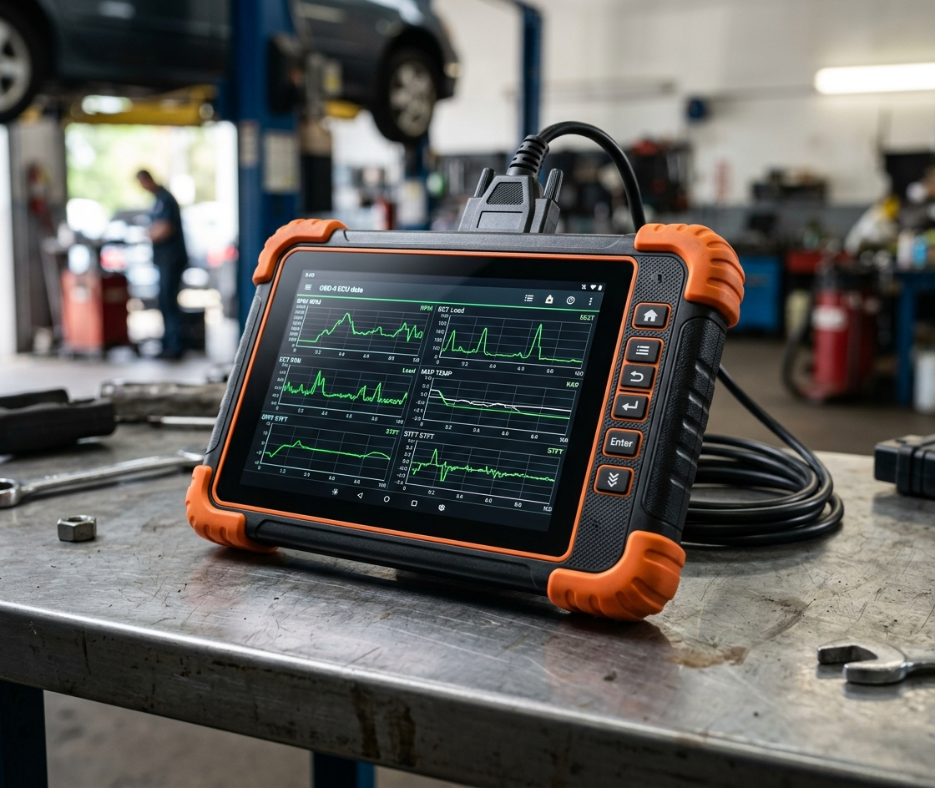

معيار IP54 هو المعيار الأساسي، ومعيار IP65 هو المعيار للفئة المتميزة. غلاف مطاطي مصبوب على الزوايا الأربع والسطح الخلفي - ليس للزينة، بل للوظيفة. السقوط من عتبات أبواب السيارات وحواف طاولات العمل هو أكثر أسباب الأعطال المادية شيوعًا في المنتجات المُعادة من المستخدمين. إطار داخلي ماص للصدمات يفصل لوحة الدوائر المطبوعة عن تأثيرات الغلاف. تم تعزيز غلاف موصل OBD بشكل منفصل لأن إجهاد الموصل الناتج عن وزن الكابل يُعد سببًا رئيسيًا للأعطال طويلة الأمد التي تظهر بعد أكثر من 6,000 دورة توصيل.
6.2 تصميم واجهة المستخدم
شاشة لمس سعوية بقياس 7 إلى 10 بوصات حسب الطراز. ضبط حساسية اللمس بما يتناسب مع استخدام القفازات - وهو إعداد برمجي تتجاهله معظم الشركات المصنعة، ويظهر أثره فورًا في ملاحظات ورش العمل. يرتدي الميكانيكيون قفازات النتريل باستمرار، لذا يتم استبعاد الماسح الضوئي الذي يتطلب إدخالًا مباشرًا بالأصابع في غضون أسبوع. تقلل أزرار الاختصار المادية للوظائف الأربع الأكثر استخدامًا من الاعتماد على شاشة اللمس للتشغيل بيد واحدة.
6.3 الإدارة الحرارية
لا يمكن استخدام التبريد النشط في الحاويات المغلقة. يعتمد التصميم الحراري على مشتت حراري داخلي من الألومنيوم مُلصق بمعالج الجهاز ومتصل بلوحة الحاوية الخلفية، والذي يعمل كمشع حراري سلبي. كان الهدف من التصميم هو ضمان استقرار التشغيل المستمر طوال فترة عمل مدتها 8 ساعات. والهدف النهائي هو الحفاظ على الأداء الكامل عند درجة حرارة محيطة تبلغ 55 درجة مئوية، بما في ذلك الاستخدام بالقرب من حجرة المحرك.
7. الامتثال والشهادة
7.1 معايير السيارات
يغطي معيار ISO 7637 الحماية من النبضات العابرة على خطوط الإمداد وواجهة OBD. لكن هذا المعيار يمثل حدًا أدنى، وليس حدًا أقصى. وقد نتج عطل سيارة مرسيدس سبرينتر عن نبضات عابرة من النوعين 3a و3b، والتي يُحددها معيار ISO 7637-2، والتي قلل تصميمنا الأصلي من شأنها في بيئة مركبة حقيقية ذات تداخل كهرومغناطيسي عالٍ. ويغطي معيار ISO 16750 الأحمال البيئية والكهربائية لمكونات المركبة. وتتجاوز مواصفات تصميمنا الداخلي هذه المعايير، لا سيما فيما يتعلق بتصنيفات الحماية من النبضات العابرة وترشيح الوضع المشترك.
• ISO 7637 — مناعة ضد النبضات العابرة، وحماية خط الإمداد
• ISO 16750 — المتطلبات البيئية والكهربائية لمكونات المركبات
• SAE J2534-1 وJ2534-2 — التوافق مع متطلبات تكامل برامج الشركات المصنعة للمعدات الأصلية
7.2 الشهادات العالمية
• علامة CE — التوافق الكهرومغناطيسي والسلامة الكهربائية للسوق الأوروبية
• ترخيص لجنة الاتصالات الفيدرالية - تشغيل لاسلكي في أمريكا الشمالية
• الامتثال لتوجيهات RoHS - قيود المواد الخطرة في أسواق الاتحاد الأوروبي وآسيا
• تقييم REACH - لكل محتوى كيميائي محدد عند الاقتضاء
تُجرى جميع عمليات الاعتماد كجزء من برنامج التصميم والتصنيع الأصلي. ويتلقى العميل منتجًا معتمدًا بالكامل وجاهزًا للطرح في السوق.
8. الاختبار والتحقق من الصحة
8.1 الاختبار الوظيفي
تُجرى عمليات التحقق من صحة المركبات متعددة العلامات التجارية على أسطولنا المكون من 50 مركبة، ويتم تحديثه ربع سنويًا ليشمل طرازات السنوات الجديدة. يغطي الأسطول علامات تجارية أمريكية وأوروبية وآسيوية من عام 1996 وحتى الآن. يتجاوز اختبار استقرار اتصال وحدة التحكم الإلكترونية مجرد التحقق من بروتوكول المصافحة، حيث نجري الاختبارات في ظل وجود ضوضاء كهربائية نشطة، وأثناء تشغيل المحرك، ومع تشغيل أحمال أخرى عالية التيار في الوقت نفسه.

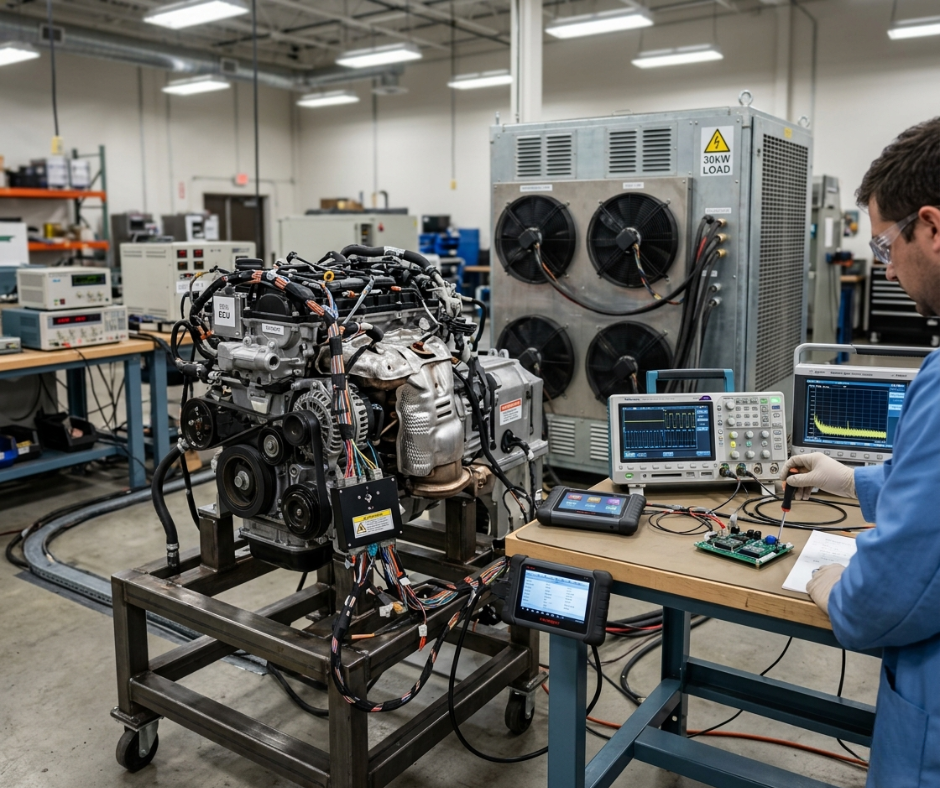

أصبح اختبار المركبة في بيئة التشغيل باستخدام محرك ديزل يعمل بقدرة 30 كيلوواط وحاقن ضوضاء ذي فجوة شرارة إلزاميًا قبل الموافقة النهائية على كل دفعة إنتاج. لا يوجد معيار ISO يشترط ذلك، ولكن بياناتنا الميدانية أشارت إلى ضرورة إضافته.
8.2 الاختبار البيئي
• اختبار السقوط من ارتفاع يتراوح بين 1.2 و 1.5 متر على الخرسانة - وهو ارتفاع واقعي لعتبة الباب أو طاولة العمل
• دورات درجات الحرارة العالية والمنخفضة: من -10 إلى 55 درجة مئوية مع التحقق من الأداء الوظيفي عند كلا الحدين.
• اختبار الاهتزاز على طاولة سداسية المحاور تحاكي أرضية ورشة العمل ونقل المركبات
• فحص سلامة إشارة ناقل CAN بعد الاهتزاز باستخدام جهاز راسم الإشارة - الرنين بعد الإجهاد الميكانيكي هو نمط فشل، ولا تكشف عنه الاختبارات الوظيفية وحدها
8.3 اختبار الإنتاج
يُجرى اختبار الدائرة على كل لوحة للتحقق من عدد المكونات وسلامة وصلات اللحام. ويتحقق اختبار الدائرة الوظيفية من كل بروتوكول اتصال، وكل مسار إدخال/إخراج، وتنظيم مصدر الطاقة عند درجة الحرارة المطلوبة. وتؤكد معايرة واجهة OBD باستخدام محاكي وحدة تحكم إلكترونية مرجعي توقيت البروتوكول ومستويات الإشارة قبل التجميع النهائي. لا يتم شحن أي وحدة قبل اجتيازها المراحل الثلاث جميعها. وهذا أحد أسباب انخفاض معدل إرجاع المنتجات بسبب أعطال الاتصال إلى 0.3%.
9. التصنيع والإنتاج الضخم
9.1 تحسين سوق دبي المالي
يبدأ تصميم التصنيع بمراجعة المخطط، وليس بعد مرحلة التخطيط. لكل دائرة متكاملة أساسية في التصميم - جهاز الإرسال والاستقبال، وحدة التحكم الدقيقة، إدارة الطاقة - نوثق بديلاً مؤهلاً قبل بدء عملية التصنيع. تسببت مشاكل توفر المكونات في توقف برنامجين من برامج تصنيع المعدات الأصلية (ODM) في عامي 2021 و2022 لعدم وجود استراتيجيات بديلة لديهما. يضمن اختيار الدوائر المتكاملة ذات دورة الحياة الطويلة تجنب دخول المنتج حيز الإنتاج ثم انتهاء عمر المكون الأساسي خلال 18 شهرًا.
9.2 التجميع السطحي والتركيب
خطوط تجميع SMT آلية بالكامل لتجميع المكونات السطحية - لا حاجة للتجميع اليدوي على لوحات الإنتاج. لحام موجي للموصلات ذات الثقوب عند الحاجة. تحديث النظام النهائي وتثبيت البرامج جزء لا يتجزأ من عملية خط الإنتاج، وليس خطوة لاحقة للتجميع. تتلقى كل وحدة البرامج الثابتة للإنتاج، وقاعدة بيانات المركبات، ومعايير المعايرة كعملية مُراقبة ومُسجلة. يتم التحقق من إمكانية تحديث البرامج عبر الهواء (OTA) على كل وحدة قبل مغادرتها خط الإنتاج.
9.3 ضمان الجودة
فحص وظيفي شامل بنسبة 100% لكل وحدة - وليس مجرد أخذ عينات. يُجرى اختبار التشغيل الأولي لكل وحدة عند درجة حرارة مرتفعة لفترة محددة لاكتشاف أي أعطال محتملة قبل الشحن. يتم التحقق النهائي من اتصال المركبة بمحاكي وحدة التحكم الإلكترونية (ECU) والتأكد من قراءة رموز الأعطال التشخيصية (DTC) ومسحها وعرض البيانات الحية عبر جميع البروتوكولات المدعومة.
حافظت عملية الإنتاج التي أجريناها على مدار 18 شهراً، والتي شملت 120,000 ألف وحدة وثلاثة خطوط إنتاج تابعة لشركة ODM، على معدل إرجاع المنتجات بسبب فشل الاتصال بنسبة 0.3%. هذا الرقم هو نتاج هذه العملية.
10. نتائج المشروع
10.1 الإنجازات التقنية
اتصال مستقر بوحدة التحكم الإلكترونية (ECU) عبر أكثر من 95% من طرازات المركبات المختبرة باستخدام التشخيصات المحسّنة - وليس فقط نظام OBD-II العام. زمن تشغيل أقل من 10 ثوانٍ من بدء التشغيل البارد إلى جاهزية التشخيص. قراءة بيانات CAN عالية السرعة وموثوقة بمعدل 500 كيلوبت في الثانية و1 ميجابت في الثانية دون فقدان أي إطارات ضمن مواصفات مقاومة التشويش ISO 11898.
انخفض معدل فشل الاتصال في عمليات إرجاع الأجهزة من 4.2% إلى 0.3% بعد تغييرات تصميم لوحة الدوائر المطبوعة، وتحديثات الحماية من التيار العابر، وتطبيق ضوابط البرامج الثابتة عقب عطل جهاز سبرينتر عام 2023. وبالنسبة لـ 120,000 وحدة، يمثل هذا الفرق بين 5,040 عملية إرجاع بموجب الضمان و360 عملية إرجاع.
10.2 نتائج السوق
تم إطلاق الماسح الضوئي في أمريكا الشمالية وأوروبا، وتم تسويقه كأداة تشخيص احترافية متوسطة إلى عالية الجودة. وقد تحسّن معدل طلبات الشراء المتكررة من الموزعين بعد أن اعتمد العميل التواصل الشفاف بشأن التغطية، حيث تم نشر مصفوفة التغطية المحسّنة من قِبل الشركة المصنعة الأصلية بدلاً من نسبة مئوية عامة. كما تم دمج قابلية التوسع لتشخيص المركبات الكهربائية في بنية الجهاز، مع وجود بصمات CAN FD وDoIP على لوحة الدوائر المطبوعة (PCB) لإصدار المنتج التالي.
11. السيارات الكهربائية وقدرات التوسع المستقبلية
11.1 تشخيص أعطال المركبات الكهربائية
عبارة "جاهز للسيارات الكهربائية" هي أكثر العبارات استخداماً في تشخيص أعطال السيارات حالياً. فماذا يتطلب ذلك فعلياً من حيث الأجهزة؟
تتطلب مراقبة نظام إدارة البطارية (BMS) لحزم البطاريات التي تعمل بجهد يتراوح بين 400 و800 فولت، محولات تناظرية رقمية (ADC) عالية الدقة ومسارات قياس معزولة، وهي ميزات لا يوفرها الماسح الضوئي القياسي لمحركات الاحتراق الداخلي (ICE). تستخدم تشخيصات أنظمة الجهد العالي - مثل أعطال عزل الجهد العالي، واكتشاف لحام الموصلات، وإشارات الهروب الحراري - معرّفات بيانات (PIDs) مختلفة، وأنظمة وصول أمنية مختلفة، وأنماط أعطال مختلفة تمامًا عن تلك الموجودة في دليل تشخيص محركات الاحتراق الداخلي. تستخدم وحدات التحكم الإلكترونية (ECUs) في المركبات الكهربائية نفس أوامر UDS المستخدمة في محركات الاحتراق الداخلي، ولكن بهياكل معرّفات بيانات مختلفة تمامًا. وبدون وجود مكونات مادية متوافقة، لا يستطيع الماسح الضوئي إنشاء الاتصال على العديد من المنصات. هذه ليست مشكلة في قاعدة البيانات، بل هي مشكلة في المكونات المادية.
• مراقبة جهد نظام إدارة البطارية ودرجة الحرارة وتوازن الخلايا
• الكشف عن أعطال عزل الجهد العالي وتحليل حالة الموصل
• تشخيص نظام الشحن بما في ذلك بروتوكول اتصال أجهزة شحن المركبات الكهربائية
• مراقبة إشارة الإنذار المبكر للهروب الحراري
11.2 توسيع نطاق DoIP و OTA

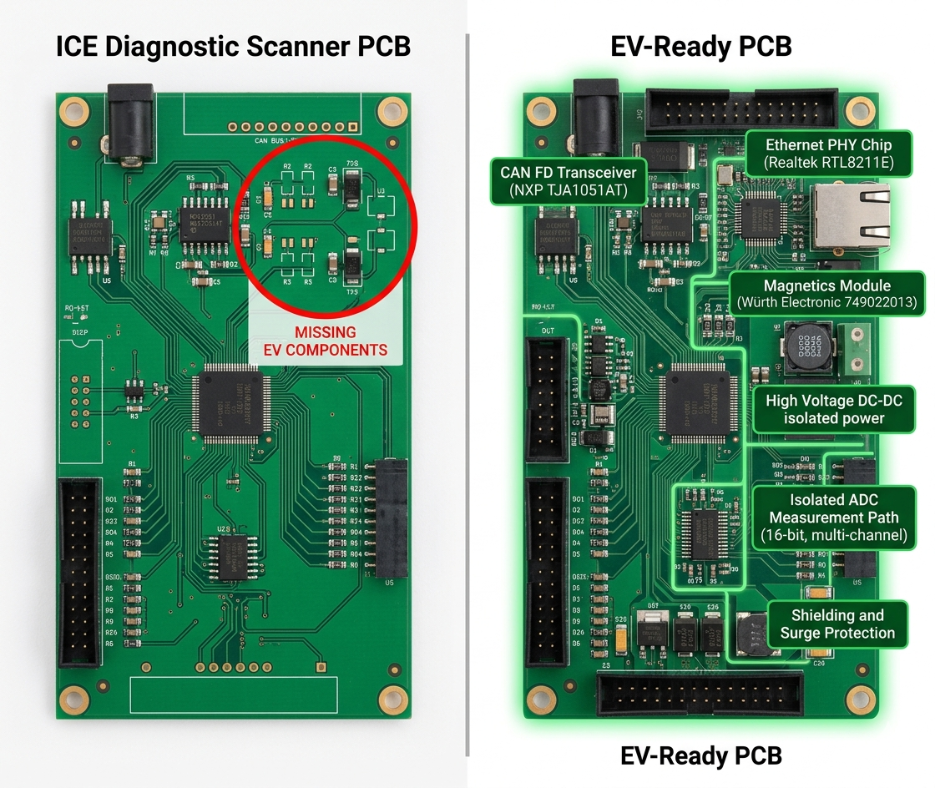

يتطلب دعم بروتوكول DoIP الكامل - ISO 13400 - وحدة PHY إيثرنت، ومغناطيسات، ومجموعة بروتوكولات TCP/IP على وحدة التحكم الدقيقة (MCU). يُضيف ذلك ما بين 8 إلى 12 دولارًا أمريكيًا إلى قائمة مكونات المنتج (BOM) قبل احتساب تكلفة تطوير البرامج الثابتة. كما يُضيف دعم بروتوكول CAN FD لنقل البيانات بسرعة 5 ميجابت في الثانية ما بين 2 إلى 3 دولارات أمريكية أخرى لكل وحدة. وبذلك، تتراوح التكلفة الإضافية الإجمالية لقائمة مكونات المنتج (BOM) للانتقال من ماسح ضوئي مُصمم خصيصًا لسيارات الاحتراق الداخلي (ICE) إلى جهاز جاهز تمامًا للسيارات الكهربائية (EV) بين 25 إلى 40 بالمائة، أي ما يُعادل 15 إلى 25 دولارًا أمريكيًا لكل جهاز.
عندما يطلب العملاء "إضافة تشخيصات المركبات الكهربائية"، يكون الحوار واضحًا: الأمر لا يتعلق بمجرد اختيار خيار في البرنامج. بل يتطلب ستة أشهر من العمل على قاعدة بيانات خاصة بالمركبة، بالإضافة إلى تغييرات في الأجهزة تزيد من تكلفة الوحدة بمقدار 15 إلى 25 دولارًا. إذا كنت بصدد شراء ماسح ضوئي يدعم المركبات الكهربائية، فاطلب قائمة التحقق من أجهزة DoIP وCAN FD، وتقرير تحقق موقعًا على ثلاث منصات مركبات كهربائية على الأقل قبل توقيع طلب الشراء.
اطلب قائمة التحقق من أجهزة DoIP وCAN FD بالإضافة إلى تقرير تحقق موقع على ثلاث منصات سيارات كهربائية على الأقل. ليس هذا مجرد ادعاء تسويقي، بل وثيقة موقعة.
12. لماذا تختارنا لتطوير أجهزة تشخيص أعطال السيارات؟
لا نبدأ بقائمة الميزات الطويلة، بل نبدأ بالبيانات.
تتجاوز قدراتنا في تصميم لوحات الدوائر المطبوعة (PCB) مجرد تصميمات التوافق الكهرومغناطيسي القياسية، لتشمل مناعةً خاصة بكل مركبة ضد التشويش العابر، وقد تم التحقق من ذلك على مركبات عاملة مزودة بأجهزة قياس الأحمال وحقن الضوضاء، وليس فقط عبر المحاكاة. أدى عطل مرسيدس سبرينتر عام 2023 إلى وضع مجموعة من قواعد التصميم التي لا يفرضها أي معيار من معايير المنظمة الدولية للمقاييس (ISO)، والتي خفضت معدل إرجاع أعطال الاتصالات لدينا من 4.2% إلى 0.3%. هذه المعرفة حاضرة في كل تصميم ننتجه اليوم.
تعني هندسة الأجهزة عالية الجودة المستخدمة في صناعة السيارات استخدام مكونات متوافقة مع معيار AEC-Q100، والامتثال لمعايير ISO 7637 و16750 كنقطة انطلاق، بالإضافة إلى توثيق استراتيجيات استبدال المكونات قبل مرحلة التصنيع. إن الفرق بين الماسح الضوئي الذي يجتاز الاختبارات المعتمدة وآخر يتحمل 200,000 دورة توصيل في ورش العمل الحقيقية لا يظهر في ورقة المواصفات.
يشمل تطوير البرمجيات المدمجة جميع مراحل النظام: من البرامج الثابتة للبروتوكول، وإدارة قواعد بيانات وحدة التحكم الإلكترونية، وبنية تحديثات البرامج عبر الهواء، والتكامل مع الحوسبة السحابية. نتعامل مع وتيرة تحديث قواعد البيانات كمنتج نهائي ضمن اتفاقية مستوى الخدمة (SLA) - بحد أقصى 45 يومًا من إصدار طراز جديد إلى تحديث قاعدة البيانات المُعتمدة.
تضمن خدمة تصنيع المعدات الأصلية (OEM) وتصميمها (ODM) المتكاملة حصول العميل على منتج نهائي معتمد وجاهز للتسويق. يتم التعامل مع شهادات CE وFCC وRoHS ضمن البرنامج. يتم الإنتاج بكميات كبيرة مع فحص وظيفي بنسبة 100%. يتم التحقق من صحة اتصال المركبة بالكامل على كل وحدة قبل الشحن.
ونُطلع عملاءنا على ما لا تُقدمه أداتنا. فعلى سبيل المثال، لا نُحدد قيود تجاوز بوابة الأمان على بعض منصات 2024 وما بعدها، ولا نُوضح آلية العمل الهجينة اللازمة لبرمجة وحدة التحكم الإلكترونية في تلك المركبات، ولا التكلفة الحقيقية لتجهيز المركبات الكهربائية من حيث المكونات المادية. هذه الشفافية ليست نقطة ضعف في عملية البيع، بل على العكس تمامًا، تُشير بيانات طلبات الشراء المتكررة إلى أنها تُعزز هذه الشفافية.
| 50+أسطول التحقق من صحة المركبات | 45 أياماتفاقية مستوى الخدمة لتحديث طراز السنة القصوى | 0.3%معدل فشل الاتصالات الميدانية | 100%الفحص الوظيفي لكل وحدة |
جميع الأرقام مستقاة من سجلات الإنتاج الداخلية، وسجلات طلبات إرجاع البضائع، وبيانات التحقق الميداني لأكثر من 200,000 وحدة تم شحنها. يتم إخفاء هوية العميل والعلامة التجارية وفقًا لاتفاقيات التصميم والتصنيع الأصلية.
