SMT (Technológia povrchovej montáže) Spracovanie je kľúčovou technikou pri výrobe elektronických zariadení. Pre pracovníkov obstarávania, ktorí sú v tejto oblasti noví, je pochopenie procesného postupu SMT montáže zásadné. Tento článok načrtáva hlavné kroky SMT spracovania, aby vám pomohol rýchlo pochopiť základné aspekty tejto technológie.
Základný koncept SMT spracovania
SMT spracovanie zahŕňa priamu montáž elektronických súčiastok na povrch dosiek plošných spojov (PCB) a ich spájkovanie pomocou metód, ako je spájkovanie pretavením alebo spájkovanie vlnou. V porovnaní s tradičnou technológiou spájania priechodnými otvormi ponúka SMT výhody, ako je vyššia hustota montáže, menšie rozmery, nižšia hmotnosť, vyššia spoľahlivosť a vyššia efektivita výroby, vďaka čomu sa široko používa v modernej výrobe elektroniky.
Pracovný postup spracovania SMT zahŕňa najmä nasledujúce kroky:
Návrh a výroba PCB

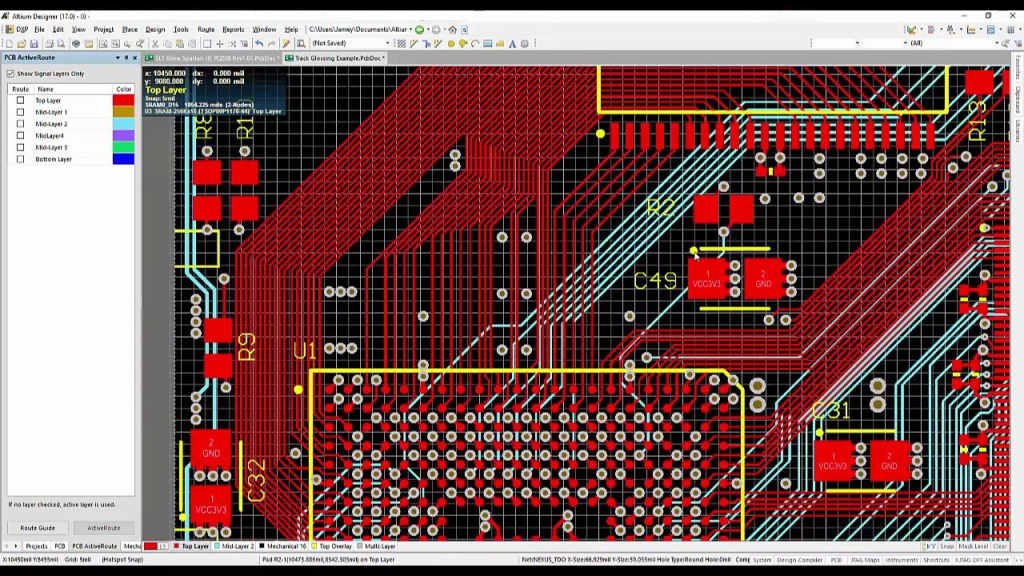

Prvým krokom v SMT spracovaní je projektovanie a výrobu dosky plošných spojov (PCB), ktorá spĺňa požiadavky. Návrh dosky plošných spojov musí zohľadňovať požiadavky na rozloženie súčiastok, smerovanie a proces spájkovania. Po návrhu špecializované zariadenie na výrobu dosiek plošných spojov vyrobí substrát PCB, ktorý spĺňa štandardy spracovania SMT.
Reklama (wonderfulchip.com)
Obstarávanie a kontrola komponentov
Predtým SMT spracovanie, musia sa obstarať požadované elektronické súčiastky a dôkladne skontrolovať. Tento krok zabezpečuje, že kvalita súčiastok spĺňa výrobné normy, čím sa predíde problémom pri následnom spracovaní. Kontroly sa týkajú elektrického výkonu, vzhľadu a rozmerov.
Aplikácia spájkovacej pasty/lepidla
Na zlepšenie priľnavosti súčiastok na doske plošných spojov sa môže naniesť vrstva spájkovacej pasty alebo lepidla. Tento krok pomáha upevniť súčiastky na mieste a zabraňuje ich pohybu alebo odtrhnutiu počas ďalšieho spracovania.
Výber a umiestnenie komponentov
Stroj typu „pick-and-place“ je jedným z kľúčových zariadení v SMT spracovaní. Vyberá súčiastky z podávačov a presne ich umiestňuje na dosku plošných spojov podľa prednastavených súradníc. Počas tohto procesu stroj využíva vysoko presné systémy polohovania a rozpoznávania obrazu na zabezpečenie presného umiestnenia.
Spájkové spájkovanie
Po osadení sa zostavená doska plošných spojov (PCBA) odošle do reflow pece na spájkovanie. Pec presne reguluje teplotu a prietok vzduchu, aby sa roztavila spájkovacia pasta, čím sa zabezpečí správne zmáčanie vývodov súčiastok a kontaktných plôšok na doske plošných spojov a vytvoria sa spoľahlivé spájkované spoje. Tento krok je kľúčový a priamo ovplyvňuje kvalitu spájkovania.
Čistenie a kontrola
Po dokončení spájkovania je potrebné dosku plošných spojov vyčistiť, aby sa odstránili zvyšky spájkovacej pasty a tavidla. Po vyčistení sa vykonajú dôkladné kontroly vrátane vizuálnych kontrol, testov elektrických vlastností a posúdení spoľahlivosti, aby sa zabezpečilo, že kvalita produktu spĺňa normy.
Oprava a balenie
Výrobky identifikované ako chybné počas kontrol vyžadujú opravu. Po dokončení opráv sa zabezpečí ďalšia kontrola kvality. Nakoniec sa kvalifikované výrobky zabalia na následný predaj a prepravu.
Úvahy o spracovaní SMT
Pri vykonávaní SMT spracovania by sa mali zvážiť nasledujúce aspekty:
Regulácia teploty a vlhkosti: SMT spracovanie vyžaduje špecifické podmienky prostredia. Vo všeobecnosti by sa teplota mala udržiavať medzi 22 – 28 °C a vlhkosť by sa mala udržiavať na úrovni 45 % – 70 % relatívnej vlhkosti, aby sa zabezpečila stabilita procesu a kvalita produktu.
Bezpečnostné opatrenia proti statickej elektrine: Elektronické súčiastky sú citlivé na statickú elektrinu, preto je potrebné dodržiavať prísne opatrenia proti ESD (elektrostatickému výboju), ako je nosenie antistatického oblečenia a používanie antistatických pracovných staníc.
Skladovanie komponentov: Podmienky skladovania komponentov tiež ovplyvňujú kvalitu výrobku. Komponenty by sa mali skladovať v suchom a vetranom prostredí bez korozívnych plynov, aby sa zabránilo absorpcii vlhkosti alebo oxidácii.
Údržba zariadení: Zariadenia na SMT spracovanie, ako sú stroje typu „pick-and-place“ a pretavovacie pece, si vyžadujú pravidelnú údržbu, aby sa zabezpečila presnosť, stabilita a dlhšia životnosť.
SMT spracovanie je zložité a presné remeslo zahŕňajúce viacero fáz a rôzne zariadenia. Pre začiatočníkov je pochopenie a zvládnutie pracovného postupu tejto technológie základom. Čitatelia by mali prostredníctvom tohto článku získať komplexný prehľad o... Kroky spracovania SMT. Neustále vzdelávanie a praktické skúsenosti sú nevyhnutné pre zlepšenie kvality a efektívnosti spracovania SMT.
