PCB는 고속 충전 전기 시스템에 매우 중요합니다. 엔지니어들은 높은 열과 전력을 견딜 수 있도록 특수 PCB 설계를 개발합니다. 또한 DOWSIL™ 코팅 및 봉지재와 같은 소재를 사용하여 전기 부품을 보호합니다.
PCB는 전기 충전에 필수적인 커패시터, 반도체, 자기 소자를 지원합니다.
효과적인 열 관리와 단열은 성능을 유지하고 먼지와 손상을 방지하는 데 중요합니다.
적절한 시스템 구성은 안전성을 강화하고 시스템의 수명을 연장합니다.
이러한 요소들은 모든 새로운 전기 충전 파일에 PCB를 적용하는 것의 중요성을 강조합니다.
주요 요점
고속 충전 장치의 PCB는 AC 전원을 DC로 변환합니다. 이를 통해 충전 속도가 빨라지고 성능이 향상됩니다. 이는 온보드 충전기를 사용하지 않기 때문입니다.
특수 소재와 냉각 기술은 고출력 충전 시 PCB를 안전하게 보호합니다. 이러한 방식은 PCB의 신뢰성을 유지하고 과열을 방지합니다.
보호 회로나 통신 장치와 같은 안전 부품은 PCB에 장착되어 사고를 예방하고 충전이 원활하게 진행되도록 도와줍니다.
배터리 관리 시스템은 PCB와 연동하여 배터리를 감시하고 보호합니다. 이를 통해 충전 중 배터리가 손상되지 않도록 안전하게 보호합니다.
새로운 PCB 설계로 충전 파일이 더 작고 스마트해졌습니다. 이러한 변경 사항은 또한 고치기가 더 쉽다 그리고 돌보아요.
충전 파일의 PCB 응용
전력 변환
충전 시스템은 첨단 PCB를 사용하여 전력망의 교류 전원을 전기 자동차용 직류 전원으로 변환합니다. 충전 시스템 PCB는 정류기, 인버터, 변압기와 같은 강력한 부품으로 구성되어 있습니다. 이러한 부품들은 고속 충전 시 안정적인 전력을 공급합니다.
충전소의 PCB는 교류 전원을 직류 전원으로 변환하는 데 도움을 줍니다. 이를 통해 고속 충전소는 차량에 내장된 충전기를 거치지 않고도 충전할 수 있습니다. 직접 변환을 통해 에너지 손실이 줄어들고 충전 속도가 빨라집니다.
충전 장치는 제어 및 통신을 위해 PCB를 사용합니다. 전압, 전류, 온도를 확인하여 안전을 유지합니다.
PCB는 냉각에도 도움이 됩니다. 방열판, 열 비아, 그리고 특수 소재는 시스템이 과열되었을 때에도 원활하게 작동하도록 해줍니다.
충전 시스템 PCB는 많은 전력을 처리합니다. 이는 고전력 환경에서 양호하고 안정적인 충전을 위해 중요합니다.
충전 파일은 안전하고, 안정적이며, 견고하게 유지되기 위해 이러한 PCB 적용 방식이 필요합니다. PCB에 내장된 전력 변환 부품은 모든 최신 충전 시스템의 핵심입니다.
고전력 부품
충전 장치는 많은 전력을 처리해야 합니다. 충전 시스템 PCB는 신기술을 적용한 고전압 MOSFET, 정류기, 그리고 인버터를 사용합니다. 예를 들어, X.PAK과 같은 표면 실장 패키지는 열을 상단으로 방출하여 PCB 냉각에 도움을 줍니다. 이러한 설계는 조립을 용이하게 하고 과열 시 전력 손실을 줄여줍니다.
엔지니어들은 용량성 절연 및 절연 게이트 드라이버와 같은 절연 기법을 사용하여 저전압 제어 장치를 고전압 전력 부품으로부터 분리합니다. 이를 통해 전자파 간섭을 방지하고 안전성을 높일 수 있습니다. 새로운 충전 장치는 제어 장치와 전력 장치를 하나의 PCB에 통합하여 공간을 절약하고 전자파 적합성을 향상시킵니다.
최고 기업들의 레퍼런스 디자인은 PCB에 전력 모듈과 기타 부품을 배치하는 방법을 보여줍니다. 이 설계들은 부품 간 분리, 냉각, 그리고 각 부품의 배치 위치에 중점을 둡니다. 그 결과, 전기 자동차에 많은 전력을 공급하는 작고 튼튼하며 안전한 충전 파일이 탄생했습니다.
BMS 통합
배터리 관리 시스템(BMS)은 충전 시스템에서 매우 중요합니다. BMS를 충전 시스템 PCB에 연결하면 몇 가지 어려운 문제가 발생합니다. 아래 표는 몇 가지 주요 문제를 보여줍니다.
기술적 과제 | 기술설명 |
|---|---|
회로 보호 요구 사항 | 시스템은 과도한 전류, 서지, ESD, 단락 및 과부하로부터 안전해야 합니다. |
건축 영향 | 중앙집중형 BMS는 긴 전선과 퓨즈를 사용합니다. 모듈형 BMS는 단락 위험을 낮추지만 비용이 더 많이 듭니다. |
주요 보호 구성 요소 | 퓨즈, TVS 다이오드, 다이오드 어레이는 시스템을 전압 스파이크와 ESD로부터 안전하게 보호합니다. |
기계적 제약 | 진동, 온도 변화, 응력은 시스템에 강력한 부품이 필요하다는 것을 의미합니다. |
물리적 설계 제약 조건 | 작은 크기, 냉각, 공간 공유로 인해 PCB와 BMS가 함께 작동하기가 더 쉽습니다. |
실패 모드 | 과충전, 과열, 급속 방전은 제대로 관리하지 않으면 배터리가 고장날 수 있습니다. |
테스트 및 협업 | 초기 팀워크, 엄격한 테스트, 공급업체와의 협력을 통해 시스템이 더욱 개선되었습니다. |
충전 시스템은 안전하고 원활하게 작동하기 위해 이러한 문제를 해결해야 합니다. 충전 시스템 PCB는 감지 기능을 잘 갖추고, 다양한 안전 조치를 취하며, 열을 빠르게 제거해야 합니다. 엔지니어는 실제 환경에서 시스템을 테스트하여 문제를 조기에 발견하고 해결합니다. 우수한 BMS와 PCB 적용은 고출력 충전 환경에서 충전 시스템을 더욱 안전하고 효율적으로 만듭니다.
전기 자동차 충전 시스템
DC 고속 충전
DC 고속 충전 장치는 전기차 충전에 매우 중요합니다. 이 장치는 신에너지 자동차의 배터리 팩에 직접 연결되며, 대부분의 차량에 탑재된 온보드 충전기를 사용하지 않습니다. 이러한 직접 연결을 통해 장치는 최대 400kW의 높은 DC 전력을 공급할 수 있습니다. 이를 통해 약 80분 만에 차량 배터리를 30%까지 충전할 수 있습니다. 충전 장치 내부에는 전력을 변환하는 여러 단계가 있습니다. 이러한 단계에는 AC 입력 보호, AC-DC 정류, 역률 보정, DC-DC 변환, DC 출력 보호가 포함됩니다. 각 단계는 전원 회로와 보호 부품을 갖춘 견고한 PCB를 사용합니다.
아래 표는 전 세계에서 충전 유형이 어떻게 사용되는지 보여줍니다.
충전 기술 | 글로벌 설치 비율 | 주요 특징 |
|---|---|---|
AC 충전 | ~ 75의 % | 가정과 직장에서 가장 많이 사용됨; 저렴함; 레벨 1(AC의 64%) 및 레벨 2(AC의 36%) 있음 |
DC 고속 충전 | ~ 20의 % | 빠르게 성장 중; 공공 및 고속도로 사용에 필요; 매우 빠른 충전(150-350kW) 제공; 설치 비용이 더 많이 듭니다. |
AC 충전이 가장 많이 사용되지만, 이제는 공공 및 고속도로에서 DC 고속 충전 케이블이 필요합니다. 이러한 케이블은 고속 충전에 도움이 되므로 신에너지 자동차에 중요합니다. 케이블의 PCB에는 고속 퓨즈와 특수 부품이 내장되어 있어 반도체를 과전류나 과전압으로부터 보호합니다. 충전 커넥터의 전선은 케이블과 차량이 안전하게 통신할 수 있도록 합니다. 문제가 발생할 경우 시스템은 충전을 중단할 수 있습니다. 이를 통해 고속 충전 중에 케이블과 차량 모두 안전하게 보호됩니다.
신호 수집
고속 충전소에서 안전한 충전을 위해서는 신호 수집이 매우 중요합니다. 각 충전소는 전압, 전류, 온도를 항상 모니터링해야 합니다. 이를 통해 신에너지 자동차와 배터리를 안전하게 보호할 수 있습니다. 충전소의 PCB에는 이러한 신호를 정화하고 증폭하는 회로가 내장되어 있습니다. 이를 통해 충전소는 과열이나 과전류와 같은 문제를 신속하게 감지하고 해결할 수 있습니다.
엔지니어들은 충전소 곳곳에 센서를 설치하여 데이터를 수집합니다. 이 센서들은 충전 상태를 모니터링하고 제어 장치로 정보를 전송합니다. PCB는 이 데이터를 확인하고 필요한 경우 안전 조치를 실행합니다. 예를 들어, 온도가 너무 높아지면 충전소는 전력을 낮추거나 충전을 중단하여 손상을 방지합니다. 이러한 제어 기능은 신에너지 자동차가 항상 안전하고 안정적으로 충전되도록 보장합니다.
참고: PCB의 신호 수집 및 회로는 고속 충전 장치의 안전과 원활한 작동에 매우 중요합니다. 과충전, 과열, 그리고 자동차나 배터리에 손상을 줄 수 있는 기타 위험을 방지하는 데 도움이 됩니다.
통신 인터페이스
최신 충전소는 스마트 통신 인터페이스를 사용하여 충전을 제어하고 안전을 유지합니다. 각 충전소의 PCBA 마더보드에는 강력한 마이크로프로세서가 내장되어 있습니다. 이 마이크로프로세서는 충전 작업을 수행하고 신에너지 자동차의 안정성을 유지합니다. PCB에는 다양한 통신 인터페이스가 있어 충전소가 차량, 다른 충전소, 그리고 주 충전소와 데이터를 공유할 수 있습니다.
이러한 통신 인터페이스의 주요 역할은 다음과 같습니다.
배터리 상태에 따라 충전 전류와 전압을 변경합니다.
실시간 데이터를 확인하여 과충전이나 과소충전을 막습니다.
전류나 전압이 너무 높으면 전원을 차단합니다.
스마트 충전 시설의 데이터 공유 및 제어를 돕습니다.
이러한 기능들은 충전소를 더욱 스마트하고 안전하게 만들어 줍니다. 통신 인터페이스를 통해 사람들이 멀리서도 충전소를 점검하고 수리할 수 있습니다. 이는 충전 시스템의 원활한 작동을 유지하는 데 도움이 됩니다. 신에너지 자동차가 더 많이 사용됨에 따라 충전소와 차량 간의 원활한 통신은 더욱 중요해질 것입니다.
팁: 안전하고 스마트한 고속 충전 시스템을 위해서는 PCB에 스마트 통신 인터페이스가 필요합니다. 이를 통해 시스템이 실시간으로 제어하고 보호할 수 있어 전기차 충전이 더욱 안전하고 향상됩니다.
설계시 고려 사항
재료 및 레이아웃
엔지니어들은 고속 충전을 위해 PCB 소재를 신중하게 선택합니다. FR-4가 일반적이지만, 이 경우 높은 열이나 전력을 감당할 수 없습니다. 알루미늄 PCB와 세라믹 기판은 열을 더 잘 전달합니다. 이러한 소재는 열을 분산시키고 부품을 안전하게 보호합니다. 또한 시스템이 문제없이 더 많은 전력을 사용할 수 있도록 합니다. 유전율과 손실 탄젠트는 신호 전달 방식에 영향을 미칩니다. 유전율이 낮을수록 신호가 선명하고 강하게 유지됩니다. 구리 두께 또한 중요합니다. 구리가 두꺼울수록 전력 흐름이 더 좋아지고 저항은 낮아지지만 PCB 크기가 커질 수 있습니다. 매끄러운 구리 포일은 고주파 신호 처리에 도움이 됩니다. PCB 스택업 견고한 전원 및 접지면은 열과 신호에 도움이 됩니다. 엔지니어는 손실을 줄이고 냉각을 유지하기 위해 전원 배선을 넓고 짧게 만듭니다.
열 관리
고속 충전 파일은 작동 시 매우 뜨거워집니다. PCB는 안전을 위해 열점에서 열을 멀리 이동시켜야 합니다. 알루미늄이나 세라믹 층으로 된 금속 피복 PCB가 이 역할을 잘 수행합니다. 열을 빠르게 흡수하고 분산시킵니다. 엔지니어들은 열 비아를 사용하여 열을 다른 층이나 방열판으로 이동시킵니다. 전원 및 접지면 또한 열을 분산하는 데 도움이 됩니다. 엔지니어들은 알루미늄이나 구리로 만든 방열판이나 버스 바를 추가하는 경우도 있습니다. 매우 높은 전력을 위해서는 팬이나 액체 냉각 장치를 사용할 수 있습니다. 이러한 모든 단계는 PCB와 그 부품을 안전한 온도로 유지합니다. 효과적인 열 관리는 충전 파일의 원활한 작동과 수명 연장에 도움이 됩니다.
전기 소음 제어
고속 충전 파일(Pile)은 전기적 노이즈 문제가 많습니다. 노이즈는 전원 스위치, 팬 또는 근처의 다른 기계에서 발생할 수 있습니다. 이러한 노이즈는 신호를 교란시키고 오류를 유발할 수 있습니다. 엔지니어는 PCB의 노이즈를 제어하기 위해 여러 가지 방법을 사용합니다. 강력한 접지면을 만들어 노이즈가 빠르게 사라지도록 합니다. 또한 전원 및 신호 배선을 짧고 멀리 떨어뜨려 배치합니다. 노이즈가 많은 부품은 민감한 부품과 분리합니다. 커패시터나 페라이트 비드와 같은 필터는 불량 신호를 차단합니다. 구리나 알루미늄으로 제작된 차폐막은 노이즈 유입 및 유출을 차단합니다. 적절한 레이아웃과 효율적인 부품 배치는 충전 파일을 안전하게 유지하고 원활하게 작동하는 데 도움이 됩니다. 이러한 단계들은 전원 시스템과 파일 내부의 통신 부품을 모두 보호합니다.
안전 및 규정 준수
보호 회로
엔지니어들은 고속 충전 장치에 여러 보호 회로를 추가합니다. 이러한 회로는 사람과 장비의 안전을 보장하며, 충전 중 사고와 손상을 방지합니다. 주요 보호 기능은 다음과 같습니다.
비상 정지 스위치를 사용하면 사람이나 컴퓨터의 충전을 즉시 중단할 수 있습니다.
누설 방지 기능은 전류가 새어나가서 사람이 다치는 것을 막아줍니다.
과전류 및 단락 보호 기능은 전력 서지로 인한 손상을 막아줍니다.
난연성 부품은 더미 내부에서 화재가 발생할 가능성을 낮춰줍니다.
경보 및 안전 시스템은 문제를 찾아내고 신속하게 조치를 취합니다.
배터리 상태 모니터링은 안전을 위해 온도, 전압, 전류를 변경합니다.
강제 공기 냉각과 방열판을 사용하면 온도가 너무 높아지는 것을 방지할 수 있습니다.
과전압 및 과열 보호 기능으로 모든 부품을 안전하게 보호합니다.
좋은 릴레이와 특수한 제어 방법을 사용하면 릴레이 접점이 붙는 것을 방지할 수 있습니다.
조립 중 정전기 보호 기능을 통해 민감한 부품을 정전기로부터 안전하게 보호합니다.
자체 잠금식 충전 소켓과 충격 방지 설계로 사용자를 보호합니다.
방화 계단과 번개 보호 장치를 설치하면 안전 수준이 더욱 높아집니다.
IP54 보호 케이스는 먼지와 물을 차단합니다.
이러한 모든 기능이 함께 작동하여 사람과 기계의 안전하고 안정적인 충전이 가능합니다.
산업 표준
충전 파일 내의 PCB는 엄격한 국제 규정을 따라야 합니다. 이러한 규정은 충전이 안전하고 어디에서나 원활하게 작동하도록 보장합니다. 몇 가지 중요한 규정은 다음과 같습니다.
IEC 61851은 충전 방식, 커넥터 및 전기 안전에 대한 내용을 다룹니다.
ISO 15118은 자동차와 충전소가 서로 통신하는 방법에 대한 것입니다.
SAE J1772와 IEC 62196에서는 어떤 커넥터와 충전 단계를 사용해야 하는지 알려줍니다.
UL 인증 제품이 안전하고 잘 작동함을 보여줍니다.
엔지니어들은 이러한 규칙을 활용하여 여러 장소에서 충전소가 안전하게 작동하도록 합니다. 이러한 규칙을 준수하면 다양한 시스템이 원활하게 작동하고 공공 충전에 대한 신뢰가 높아집니다. 또한, 이러한 규칙을 준수하면 사람과 장비의 안전도 보장되어 모두에게 더 나은 충전 환경을 제공할 수 있습니다.

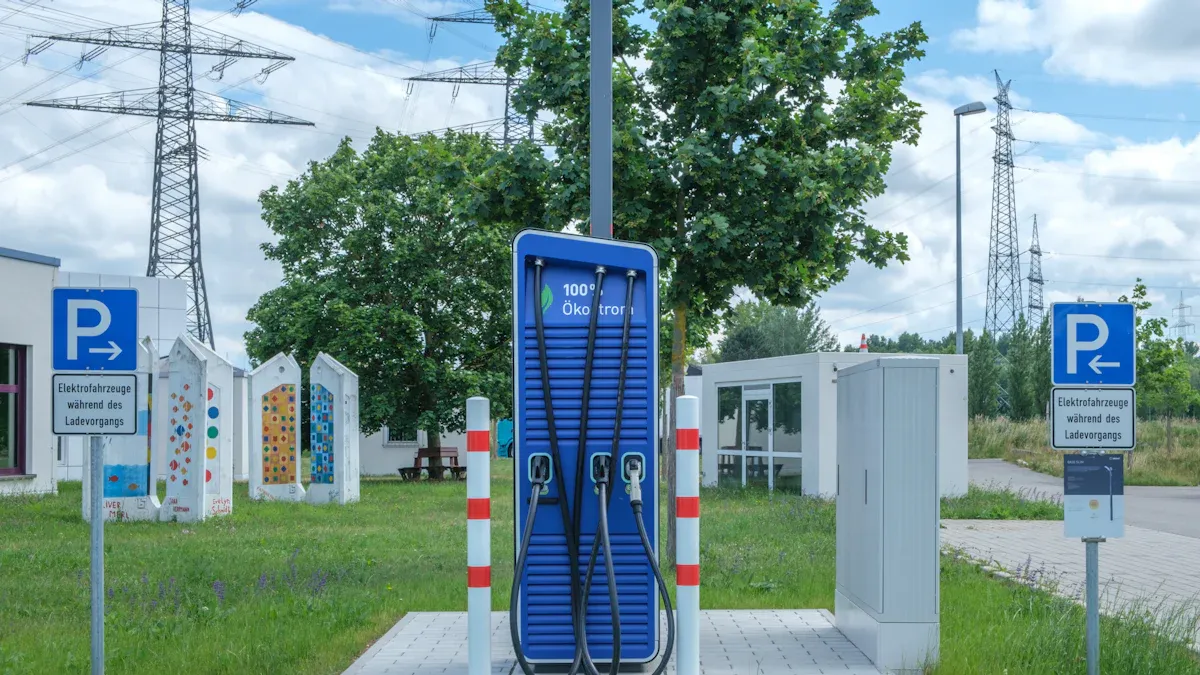

충전 파일의 추세
소형화
충전 파일 점점 더 작고 가벼워지고 있습니다. 엔지니어들은 공간을 절약하고 에너지를 절약하기 위해 소형 PCB를 설계합니다. 이는 오염을 줄이고 고속 충전 네트워크의 성장을 촉진하는 데 도움이 됩니다. 몇 가지 새로운 기능은 다음과 같습니다.
더 작은 구리 합금 전선은 더 적은 공간에 신호를 전송합니다.
마이크로 D-Sub 커넥터와 같은 작은 단자 및 접점 시스템은 좋은 전기적 연결을 만듭니다.
고성능 단자를 사용하면 엔지니어가 두꺼운 구리 대신 알루미늄과 같은 더 얇은 전선을 사용할 수 있습니다.
전기 인터페이스가 더 가볍고 작아지면서 충전 파일을 설치하고 고치는 것이 더 쉬워졌습니다.
PCB 소형화의 이러한 변화는 좁은 공간에 더 많은 충전소를 설치할 수 있도록 도와줍니다. 또한 전체 시스템의 무게도 가벼워집니다.
스마트 기능
최신 충전 시스템은 안전과 충전 효율 향상을 위해 스마트 기술을 사용합니다. 엔지니어들은 무선 모듈과 실시간 모니터를 PCB에 직접 탑재했습니다. 아래 표는 이러한 스마트 기능의 기능을 보여줍니다.
아래 | 기술설명 |
|---|---|
통합 방법 | Bluetooth Low Energy 모듈은 무선 통신을 제공합니다. |
실시간 모니터링 | 시간, 전압, 전류와 같은 충전 데이터는 휴대폰과 클라우드 시스템으로 전송됩니다. |
충전 파일을 원격으로 관리하고 유연하게 설정할 수 있습니다. | |
장점 | 배선이 줄어들고, 활용도가 높아지며, 오류 알림이 빠르고, 충전이 더 안전해졌습니다. |
해결된 과제 | 서비스 범위 차이를 해소하고, 간섭을 줄이며, 안전성을 강화합니다. |
결과 | 자동 제어, 빠른 오류 발견, 더욱 안정적인 충전 파일. |
스마트 PCB 기술을 통해 시스템이 스스로 제어하고 안전하게 충전할 수 있습니다. 이를 통해 모든 사용자에게 고속 충전이 더욱 편리해집니다.
제조업의 발전
제조업체는 충전용 PCB를 제작하기 위해 신기술을 사용합니다. 자동화된 SMT 및 DIP 라인은 제어 보드를 매우 정확하게 제작합니다. 이러한 방식을 통해 솔더 접합부의 견고성과 점검 용이성을 보장합니다. SMT 라인은 솔더 페이스트 혼합, 부품 배치 및 점검을 위해 기계를 사용합니다. DIP 라인은 플러그인 부품을 배치하고 웨이브 솔더링을 수행합니다. 이 두 가지를 모두 사용하면 엄격한 품질 기준을 충족하는 고출력 충전 파일을 제작할 수 있습니다.
전 세계 충전소용 PCB 시장은 빠르게 성장하고 있습니다. 전문가들은 7.8년까지 2033억 달러 규모에 이를 것으로 예상합니다. 이는 새로운 기술, 전기차 보급 확대, 그리고 정부 지원 덕분입니다. 충전소 투자 증가는 PCB 기술 발전을 지속적으로 촉진할 것입니다. 이를 통해 미래의 충전소는 더욱 안전하고, 스마트하며, 효율적으로 운영될 것입니다.
PCB는 차량용 고속 충전 장치에서 매우 중요합니다. 엔지니어들은 많은 전력과 열을 견딜 수 있도록 특수 설계합니다. 또한 모든 것을 안전하게 보호하기 위해 노력합니다. 이를 위한 몇 가지 좋은 방법은 다음과 같습니다.
회로를 따라가기 너무 어렵지 않도록 하여 전력이 원활하게 흐르도록 합니다.
문제를 막기 위해 퓨즈와 서지 보호기 같은 안전 부품을 추가합니다.
열이 시스템에서 빠져나가고 신호가 명확하게 유지되도록 합니다.
강력하고 현대적인 충전 파일을 만들기 위해 전문가들은 다음을 제안합니다.
PCB에 두꺼운 구리와 여러 층을 사용합니다.
PCB를 빠르게 제작하여 빠르게 테스트하고 개선합니다.
더미를 보호하기 위해 스마트 냉각 및 안전 시스템을 추가합니다.
이러한 아이디어는 모든 종류의 차량이 안전하게 충전되고 항상 잘 작동하는 데 도움이 됩니다.
FAQ
엔지니어들은 빠른 충전 파일의 PCB에 어떤 재료를 사용합니까?
엔지니어들은 고출력 파일을 위해 알루미늄이나 세라믹 기판을 선택합니다. 이러한 재료는 열을 방출하고 시스템의 원활한 작동을 유지하는 데 도움이 됩니다. FR-4 저출력 말뚝에 사용되지만 열을 잘 이동시키지는 못합니다. 고급 말뚝에는 열에 더 잘 견디는 재료가 필요합니다.
PCB는 어떻게 충전 파일의 안전성을 향상시키나요?
PCB는 보호 회로를 추가하여 충전소의 안전을 유지하는 데 도움이 됩니다. 이 회로는 과전류, 과전압, 그리고 누설을 방지합니다. 또한 엔지니어들은 쉽게 타지 않는 소재와 강력한 절연을 사용합니다. 이는 사고 발생을 예방하는 데 도움이 됩니다.
충전 파일 PCB에 열 관리가 중요한 이유는 무엇입니까?
열 관리는 PCB와 그 부품을 시원하게 유지합니다. 효과적인 열 제어는 부품의 파손이나 고장을 유발할 수 있는 과열을 방지합니다. 엔지니어는 히트 싱크, 열 비아, 그리고 특수 소재를 사용하여 과열된 부분의 열을 분산시킵니다.
BMS는 파일을 충전하는 데 어떤 역할을 하나요?
배터리 관리 시스템(BMS)은 배터리 상태와 충전 상태를 점검합니다. PCB와 연동하여 전압, 전류, 온도를 모니터링합니다. 이러한 협업은 과충전을 방지하고 배터리 수명을 연장합니다.
충전소가 전기 자동차와 통신할 수 있나요?
네. 충전소에는 PCB에 통신 인터페이스가 있습니다. 이를 통해 충전소와 차량 간에 충전, 안전 및 상태 관련 데이터를 공유할 수 있습니다. 이러한 실시간 통신을 통해 충전이 안전하고 빠르게 유지됩니다.
