전자 프로젝트에서는 다양한 다이오드 유형을 볼 수 있습니다. 일반적인 다이오드 유형은 다음과 같습니다.
쇼트키 다이오드는 자동차 회로의 손실을 낮추는 데 도움이 됩니다.
제너 다이오드는 전압을 일정하게 유지하는 데 매우 좋습니다.
AC를 DC로 바꾸려면 전력 다이오드가 필요합니다.
어플리케이션 유형 | 추천 다이오드 |
|---|---|
정류 | 정류 다이오드 |
전압 레귤레이션 | 제너 다이오드, TVS 다이오드 |
보호 | 플라이백 다이오드, TVS 다이오드 |
조명 및 디스플레이 | LED, 포토다이오드, 레이저 다이오드 |
프로젝트에 필요한 기능에 따라 다이오드를 선택하세요. 정류, 전압 제어, 보호 또는 조명 기능이 필요할 수 있습니다.
다이오드 유형 개요
당신은 많은 것을 볼 것이다 전자 프로젝트의 다이오드 유형각 다이오드는 고유한 역할을 합니다. 이 가이드는 적합한 다이오드를 선택하는 데 도움이 됩니다.
정류 다이오드
정류 다이오드는 교류 전원을 직류 전원으로 변환합니다. 전원 공급 장치에 사용됩니다. 이 다이오드는 전류를 한 방향으로만 흐르게 하며, 작동 중 전압을 약간 잃습니다.
팁: AC에서 안정적인 DC 전압이 필요한 경우 정류 다이오드를 사용하세요.
신호 다이오드
신호 다이오드는 작은 전류와 전압을 처리합니다. 라디오와 컴퓨터의 신호 처리에 사용됩니다. 이 다이오드는 매우 빠르게 켜지고 꺼지며, 신호를 제어하는 데 도움이 됩니다.
쇼트키 다이오드
쇼트키 다이오드는 금속과 반도체를 사용합니다. 순방향 전압 강하가 낮고 스위칭 속도가 빠릅니다. 쇼트키 다이오드는 빠른 스위칭과 낮은 전압 손실을 위해 사용됩니다.
참고: 쇼트키 다이오드는 고주파 및 고전류 작업에 적합합니다.
제너 다이오드
제너 다이오드는 전압을 일정하게 유지합니다. 전압 조정기로 사용할 수 있습니다. 이 다이오드는 역방향으로 작동하여 부하에 설정된 전압을 유지합니다.
팁: 민감한 부품을 전압 변화로부터 보호하려면 제너 다이오드를 선택하세요.
TVS 다이오드
TVS 다이오드는 전압 스파이크로부터 회로를 보호합니다. 과전압 보호가 필요한 장치에 사용됩니다. 이 다이오드는 갑작스러운 전압 변화에 빠르게 반응하여 전자 제품을 안전하게 보호합니다.
LED가
LED는 발광 다이오드입니다. 전류가 흐르면 불이 켜집니다. 조명, 디스플레이, 표시기 등에 LED를 사용합니다. LED는 에너지를 절약하고 수명이 길다는 장점이 있습니다.
포토다이오드
포토다이오드는 빛을 감지합니다. 빛을 전류로 변환합니다. 포토다이오드는 센서와 빛 감지 프로젝트에 사용됩니다. 이 다이오드는 역방향으로 사용할 때 가장 잘 작동합니다.
버랙터 다이오드
버랙터 다이오드는 가변 커패시터처럼 작동합니다. 라디오와 같은 튜닝 회로에 사용되며, 전압을 변경하면 정전용량이 변합니다.
참고: 바랙터 다이오드는 전자 장치의 주파수를 조정하는 데 도움이 됩니다.
다음은 주요 다이오드 유형을 비교하는 데 도움이 되는 표입니다.
다이오드 유형 | 주요 기능 | 공통 사용 |
|---|---|---|
정류기 | AC를 DC로 변경 | 전원 공급 장치 |
신호 | 작은 신호를 전환합니다 | 라디오, 컴퓨터 |
쇼트 키 | 빠른 스위칭, 낮은 전압 강하 | 고주파 회로 |
제너 | 전압을 안정적으로 유지합니다 | 민감한 부분 보호 |
TV를 | 전압 스파이크를 멈춥니다 | 회로 보호 |
LED | 빛을 만든다 | 조명, 디스플레이 |
포토 다이오드 | 감각의 빛 | 센서, 조도계 |
버랙터 | 정전용량을 변경합니다 | 튜닝 회로 |
다이오드마다 다른 기능이 있습니다. 프로젝트에 필요한 것과 일치하는 다이오드를 선택하세요.
주요 기능 비교
전압 및 전류 등급
다이오드를 선택할 때는 전압과 전류 정격을 확인하세요. 이 정격은 다이오드가 차단할 수 있는 전압과 전류의 양을 나타냅니다. 또한 다이오드가 안전하게 감당할 수 있는 전류의 양도 나타냅니다. 정격이 너무 낮으면 다이오드가 파손될 수 있습니다.
다음은 일반적인 다이오드의 정격을 나타낸 표입니다.
다이오드 유형 | 현재 평가 | 순방향 전압 |
|---|---|---|
1N4001 | 1A | 1.1V |
1N4148 | 200mA | 0.72V |
쇼트 키 | 1A | 0.15V - 0.45V |
LED | N/A | 1.2V - 3.3V |
각 다이오드의 최고 등급도 확인할 수 있습니다.
다이오드 유형 | 최대 역전압 | 최대 순방향 전류 |
|---|---|---|
정류 다이오드 | 400 V | 0.4 |
스위칭 다이오드 | 85 V | 0.3 |
팁: 항상 회로에 필요한 것보다 높은 정격의 다이오드를 선택하세요.
순방향 전압 강하
순방향 전압 강하는 전류가 다이오드를 통과할 때 손실되는 전압입니다. 이 손실은 열로 변환됩니다. 전압 강하가 낮을수록 회로가 더 잘 작동하고 에너지 낭비가 줄어듭니다.
정류 다이오드는 약 0.7V를 잃습니다.
쇼트키 다이오드는 0.15V에서 0.45V로 손실이 적습니다.
LED는 일반적으로 1.2V에서 3.3V 사이의 다양한 양의 전류를 손실합니다.
다이오드의 종류 | 순방향 전압 강하(V) |
|---|---|
정류기 다이오드 | ~ 0.7 |
쇼트 키 다이오드 | 0.3 ~ 0.5 |
LED | 유형 및 색상에 따라 다릅니다 |
쇼트키 다이오드처럼 전압 강하가 낮으면 에너지를 절약할 수 있습니다. 저전압 회로에서 일반 다이오드의 0.7V 전압 강하는 많은 전압을 낭비할 수 있습니다. 쇼트키 다이오드를 사용하면 회로의 작동을 개선하고 온도를 낮출 수 있습니다.
스위칭 속도
스위칭 속도는 다이오드가 켜지고 꺼지는 속도를 의미합니다. 빠른 스위칭은 디지털 및 고주파 회로에서 중요합니다. 다이오드가 느리면 신호가 제대로 작동하지 않거나 에너지가 낭비될 수 있습니다.
신호 다이오드는 단 10나노초 만에 전환할 수 있습니다.
쇼트키 다이오드는 더욱 빠르게, 거의 즉각적으로 전환합니다.
표준 스위칭 다이오드는 수 나노초 안에 꺼집니다.
참고: 고주파 회로에서는 턴오프 시간이 가장 중요합니다. 스위칭 속도가 빠를수록 더 나은 결과와 더 깨끗한 신호를 얻을 수 있습니다.
쇼트키 다이오드와 같은 일부 다이오드는 정전용량이 매우 낮습니다. 이는 다이오드가 빠르게 스위칭하고 고속 회로에서 잘 작동하는 데 도움이 됩니다.
특수 기능
다양한 다이오드 프로젝트에서 특별한 역할을 맡고 계신가요? 각 유형이 가장 잘하는 일을 보여주는 표는 다음과 같습니다.
다이오드 유형 | 특수 기능 | 어플리케이션 |
|---|---|---|
제너 다이오드 | 역방향 작업 시 전압을 일정하게 유지합니다. | 전압 기준, 안정기, 회로 보호 |
TVS 다이오드 | 전압 스파이크를 막아 회로를 보호합니다. | 과전압 보호 |
LED | 전류가 흐르면 빛이 나고, 색상은 재질에 따라 달라진다 | 표시기, 디스플레이, 조명 |
포토 다이오드 | 빛을 전류로 변환합니다 | 센서, 카메라, 리모컨, 태양 전지 |
버 랙터 다이오드 | 전압에 따라 커패시턴스를 변경하여 튜닝에 사용 | 라디오, 발진기, 주파수 컨트롤러 |
제너 다이오드는 전압을 일정하게 유지하고 과전압으로부터 보호합니다.
TVS 다이오드는 방패 역할을 하여 위험한 스파이크를 막습니다.
LED는 프로젝트를 밝히고 상태를 표시합니다.
포토다이오드는 빛을 감지하고 감지하는 데 도움이 됩니다.
바랙터 다이오드를 사용하면 라디오와 기타 장치의 주파수를 조정할 수 있습니다.
각 다이오드 유형은 전자 프로젝트에 적합한 특별한 기능을 가지고 있습니다.
장단점
정류 다이오드
정류 다이오드는 전원 공급 장치에 사용됩니다. 교류(AC)를 직류(DC)로 변환하며, 잘 작동하고 신뢰성이 높습니다. 좋은 면과 나쁜 면 표에서:
장점 | 단점 |
|---|---|
다양성과 유틸리티 | 전력 품질에 미치는 영향 |
고효율 | 간섭 |
신뢰성 향상 | |
스마트 제어 |
안정적인 DC 전원을 공급합니다. 다이오드를 잘못 선택하면 간섭이 발생할 수 있습니다. 다이오드가 적합하지 않으면 전력 품질이 저하될 수 있습니다.
신호 다이오드
신호 다이오드는 작은 신호 처리에 도움이 됩니다. 빠르게 작동합니다. 다음과 같은 문제에 주의하세요.
전류가 너무 많으면 너무 뜨거워질 수 있습니다.
전압이나 전류가 너무 높으면 파손될 수 있습니다.
전압 스파이크는 역방향 바이어스 파괴를 일으킬 수 있습니다.
거칠게 다루면 손상될 수 있습니다.
시간이 지나면서 마모될 수 있습니다.
큰 전압이나 전류 펄스는 회로를 파손시킬 수 있습니다. 장시간 무리하게 사용하면 제대로 작동하지 않게 됩니다.
쇼트키 다이오드
쇼트키 다이오드는 스위칭 속도가 빠릅니다. 순방향 전압 강하가 낮고, 일반 정류 다이오드보다 성능이 뛰어납니다. 다음은 알아두어야 할 몇 가지 사항입니다.
쇼트키 다이오드는 빠르게 전환하고 에너지를 절약합니다.
그러면 더 많은 전류가 역방향으로 누출되어 전력이 낭비됩니다.
트렌치 쇼트키 정류기는 전압 강하와 누설 전압의 균형을 맞춥니다.
쇼트키 다이오드는 고주파 회로에 적합합니다. 하지만 민감한 프로젝트에서는 누설 전류에 주의해야 합니다.
제너 다이오드
제너 다이오드는 전압을 일정하게 유지합니다. 다음과 같은 역할을 합니다.
입력이 변경되어도 전압이 안정적입니다.
회로에 대한 정확한 전압 기준.
크기가 작고 가격이 저렴합니다.
하지만 몇 가지 단점도 있습니다.
입력이 너무 많이 바뀌면 라인 조절이 어렵습니다.
이들은 많은 전류를 공급할 수 없으므로 큰 작업에는 추가 부품이 필요합니다.
전압 출력이 제한되어 있으므로 설계 선택의 폭이 좁습니다.
효율성이 떨어지고 뜨거워질 수 있습니다.
TVS 다이오드
TVS 다이오드는 전압 스파이크로부터 보호합니다. 다음과 같은 효과가 있습니다.
다른 장치보다 보호성이 뛰어납니다.
빠른 행동, 때로는 매우 빠른 행동.
짧은 스파이크와 중간/고전압에 대한 우수한 클램핑.
이 제품은 중전압, 고에너지 펄스에 잘 작동합니다.
TVS 다이오드는 민감한 전자 장치와 전체 시스템을 보호하는 데 적합합니다.
LED가
LED는 밝은 빛을 내면서도 에너지를 덜 사용합니다. 몇 가지 장점은 다음과 같습니다.
LED는 기존 전구보다 에너지를 훨씬 적게 사용합니다.
최대 50,000시간까지 오랫동안 지속됩니다.
LED에는 수은이 없으므로 더 안전합니다.

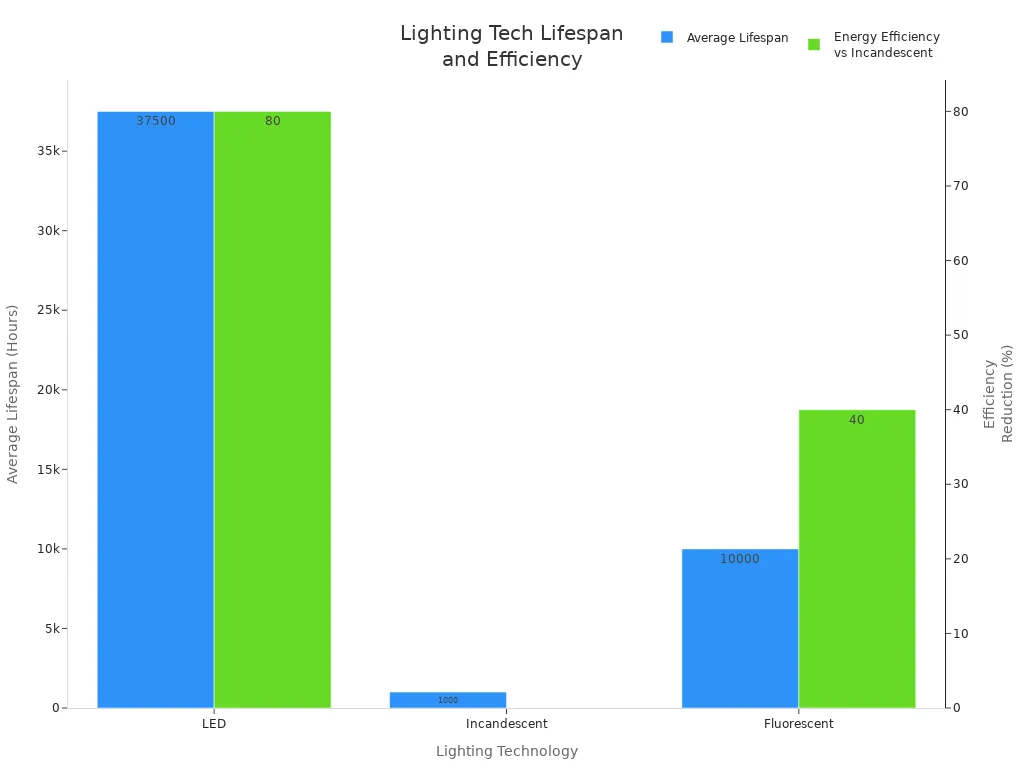

조명 기술 | 평균 수명(시간) | 에너지 효율 |
|---|---|---|
LED | 25,000 – 50,000 | 백열전구보다 75~85% 낮음 |
백열등 | 1,000 | 기준 |
형광성의 | 10,000 | 백열전구보다 30~50% 낮음 |
전기료와 새 전구 구매 비용을 절약할 수 있고, 지구에도 도움이 됩니다.
포토다이오드
포토다이오드는 빛을 매우 잘 감지합니다. 다음과 같은 특징이 있습니다.
특성 | 기술설명 |
|---|---|
감도 | 빛에 매우 민감하여 정확한 감지에 좋습니다. |
평균응답시간 | 빠른 대응으로 신속한 변화에 좋습니다. |
스펙트럼 응답 | 자외선부터 근적외선까지 다양한 종류의 빛을 감지할 수 있습니다. |
센서, 카메라, 과학 도구에서 포토다이오드를 사용할 수 있습니다.
버랙터 다이오드
버랙터 다이오드는 정전용량을 변화시켜 회로를 조정하는 데 도움을 줍니다. 그 과정은 다음과 같습니다.
접합부에는 전이 용량이 있습니다.
역전압이 커지면 고갈 영역이 커지고 정전용량이 낮아집니다.
전압이 올라가면 정전용량은 낮아집니다.
라디오와 발진기에서 바랙터 다이오드를 사용할 수 있습니다. 주파수를 쉽게 변경하다. 조정할 수 있는 양과 Q 인자에는 한계가 있으며, 이는 RF 회로에서의 작동 방식에 영향을 미칠 수 있습니다.
선택할 수 있는 다이오드 유형은 다양합니다. 각 유형은 전자 프로젝트에 장단점을 가지고 있습니다.

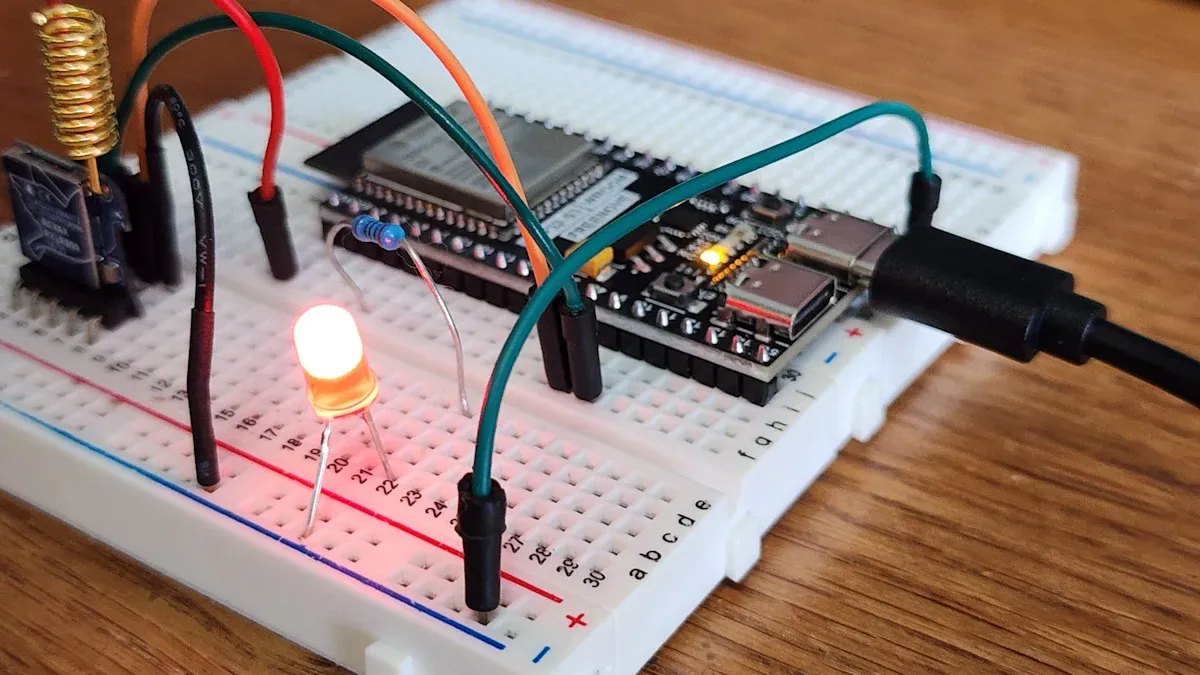

응용 분야의 다이오드 유형
전력 변환
많은 프로젝트에서 AC 전원을 DC 전원으로 전환해야 합니다. 다이오드는 이러한 전환을 가능하게 합니다. 표준 전력 다이오드는 느린 작업에 적합합니다. 고속 복구 다이오드와 초고속 복구 다이오드는 빠른 스위칭에 더 적합합니다. 쇼트키 다이오드는 매우 빠르게 스위칭하고 전압 손실이 적기 때문에 에너지 절약에 매우 효과적입니다.
다이오드 유형 | 회복 시간 | 전력 감소 | 전형적인 신청 |
|---|---|---|---|
표준 전력 다이오드 | 긴 | 높음 | 저속 정류 |
빠른 복구 다이오드 | 짧은 | 보통 | 인버터, 스위칭 전원 공급 장치 |
쇼트 키 다이오드 | 매우 짧은 | 높음 | 저전압, 고효율 응용 분야 |
초고속 복구 다이오드 | 매우 짧은 | 높음 | 고속 스위칭 |
소프트 복구 다이오드 | 제어 | 보통 | EMI에 민감한 회로 |
팁: 빠르거나 에너지를 절약하는 회로에는 쇼트키 다이오드나 초고속 복구 다이오드를 선택하세요.
전압 레귤레이션
제너 다이오드는 회로의 전압을 일정하게 유지하는 데 도움이 됩니다. 민감한 부품을 변화로부터 보호합니다. 쇼트키 다이오드는 전압을 제어하지 않지만, 고속 회로에서 잘 작동합니다.
다이오드 유형 | 전압 조절 기능 | 효율성: | 애플리케이션 포커스 |
|---|---|---|---|
제너 다이오드 | 가능 | 보통 | 전압 조절 및 보호 |
쇼트 키 다이오드 | 아니 | 높음 | 고주파 응용 및 정류 |
참고: 안정적인 전압을 위해서는 제너 다이오드를 사용하십시오. 빠른 스위칭과 낮은 전압 손실을 위해서는 쇼트키 다이오드가 가장 좋습니다.
회로 보호
다이오드는 전자 제품을 전압 스파이크로부터 안전하게 보호합니다. TVS 다이오드와 서지 보호 제너 다이오드는 ESD 및 낙뢰로 인한 손상을 방지하는 데 도움이 됩니다. TVS 다이오드는 빠르게 작동하고 고전압을 클램핑합니다.
TVS 다이오드는 짧은 ESD 펄스와 낙뢰 서지를 차단합니다.
서지 보호 제너 다이오드는 더 긴 펄스에 효과적입니다.
TVS 서지 다이오드 보호기는 저전압 환경에서 사용됩니다. 더 나은 안전을 위해 I/O 또는 ESD 소스 근처에 설치하세요.
스펙 | 기술설명 |
|---|---|
역방향 작동 최대 전압(VRWM) | 다이오드가 정상 사용 시 처리할 수 있는 가장 높은 역전압입니다. |
파괴 전압(VBR) | 다이오드가 전도되기 시작하는 전압. |
클램핑 전압(VCLAMP) | 서지 중 가장 높은 전압. |
동적 저항(RDYN) | 다이오드가 완전히 켜졌을 때의 저항입니다. |
양방향 vs 단방향 | 양방향 TVS 다이오드는 RS485처럼 0V 위아래로 이동하는 신호에 사용됩니다. |
보호 다이오드를 선택하기 전에 항상 전압과 전류 정격을 확인하세요.
조명 및 디스플레이
LED는 훌륭해요 조명 및 디스플레이에 적합합니다. 밝게 빛나고 에너지를 많이 절약합니다. LED는 기존 전구보다 전력 소모량이 훨씬 적습니다. 수명이 훨씬 길고 뜨거워지지 않습니다. LED는 강한 빛을 발산하여 프로젝트가 선명하게 보입니다.
LED는 다른 조명보다 전력을 적게 사용하고 수명이 더 깁니다.
LED는 시원하게 유지되고 잘 작동합니다.
표시등, 디스플레이, 일반 조명에는 LED를 사용하세요.
💡 밝고, 효율적이며, 오래 지속되는 조명이 필요한 프로젝트에는 LED를 선택하세요.
감지 및 튜닝
다이오드는 빛을 감지하거나 주파수를 조정하는 데 도움이 됩니다. 포토다이오드는 빛을 감지하여 센서와 카메라에 사용됩니다. 버랙터 다이오드는 전압에 따라 변하며 무선 주파수를 조정하는 데 도움이 됩니다. PIN 다이오드는 RF 스위치와 위상 천이기에서 잘 작동합니다. 고주파를 처리하고 정전용량이 낮습니다.
바랙터 다이오드를 사용하면 전압에 따라 주파수를 변경할 수 있습니다.
PIN 다이오드는 무선 및 레이더 시스템에 적합합니다.
포토다이오드는 빛을 감지하여 감지하고 측정합니다.
튜닝과 감지를 위해 주파수 제어에는 바랙터 다이오드를 사용하고, 빛 감지에는 포토다이오드를 사용합니다.
비교표
다이오드를 선택할 때는 다음을 확인해야 합니다. 주요 차이점을 빠르게아래 표는 가장 일반적인 다이오드 유형을 보여줍니다. 이 표를 사용하여 각 다이오드를 프로젝트에 맞게 조정할 수 있습니다.
다이오드 유형 | 주요 기능 | 장점 | 단점 | 일반적인 사용 사례 |
|---|---|---|---|---|
정류기(PN) | AC를 DC로 변경 | 간단하고, 안정적이며, 저렴함 | 전압 강하, 열 민감도 | 전원 공급 장치, 어댑터 |
제너 | 전압을 안정적으로 유지합니다 | 안정적인 전압, 회로 보호 | 제한된 전류, 고주파에서 잡음이 있음 | 전압 기준, 레귤레이터 |
쇼트 키 | 빠른 스위칭 | 낮은 전압 강하, 고속 | 역전압이 낮고 누설이 더 많습니다. | 전력 정류기, RF 회로 |
LED | 빛을 만든다 | 효율적이고 긴 수명 | 시간이 지남에 따라 저하되고 열에 민감합니다. | 표시기, 디스플레이, 조명 |
포토 다이오드 | 감각의 빛 | 빠르고 매우 민감함 | 소음에 민감하고 전류가 낮음 | 센서, 태양 전지 |
버랙터 | 가변 정전용량 | 전자 튜닝, 움직이는 부품 없음 | 비선형, 제한된 범위 | RF 튜닝, 발진기 |
터널 | 고속 스위칭 | 매우 높은 주파수에서 작동합니다 | 복잡하고 비용이 많이 든다 | 마이크로파, 발진기 |
눈사태 | 서지 보호 | 고전압 스파이크를 처리합니다 | 소음이 많고 정확한 제어가 필요합니다. | 서지 보호기, 펄스 회로 |
PIN | RF 스위칭 | 낮은 왜곡, 높은 주파수 | 저주파에서는 더 크고 더 느립니다. | RF 스위치, 감쇠기 |
스위칭 다이오드 | 신호 전환 | 매우 빠르고 컴팩트함 | 낮은 전류, 제한된 전압 | 디지털 회로, 논리 게이트 |
Tip 이 표를 사용하여 프로젝트에 맞는 다이오드를 찾아보세요. 전압 스파이크를 막아야 한다면 애벌랜치 다이오드나 TVS 다이오드를 고려해 보세요. 무언가를 밝히고 싶다면 LED를 선택하세요.
각 다이오드 유형은 고유한 장점을 가지고 있습니다. 정류 다이오드는 전원 공급 장치에 가장 적합합니다. 제너 다이오드는 전압을 일정하게 유지하는 데 도움이 됩니다. 쇼트키 다이오드는 스위칭 속도가 빠르고 전압 손실이 적습니다. LED와 포토다이오드는 빛을 사용합니다. 버랙터 다이오드는 회로를 조정하는 데 도움이 됩니다. 터널 다이오드와 PIN 다이오드는 고주파 작업에 사용됩니다.
프로젝트에 필요한 것과 일치하는 다이오드를 선택하세요. 항상 다음을 확인하세요. 좋은 면과 나쁜 면 선택하기 전에 확인하세요. 이렇게 하면 전자 제품이 잘 작동하고 안전하게 보호됩니다.
다이오드 선택
애플리케이션 요구사항
다이오드를 선택하기 전에 프로젝트를 신중하게 고려하세요. 프로젝트마다 다이오드에 필요한 사양이 다릅니다. 확인해야 할 몇 가지 사항은 다음과 같습니다.
순방향 전압 강하 전류가 흐를 때 전압이 일부 손실된다는 의미입니다. 전압 강하가 낮을수록 에너지 낭비가 줄어듭니다.
역 전압 다이오드가 역방향으로 흐르는 것을 차단할 수 있는 최대 전압입니다. 회로에서 사용하는 역방향 전압보다 높은 역방향 전압을 가진 다이오드를 선택하세요.
누설 전류 다이오드가 전류를 차단하더라도 흐르는 소량의 전류입니다. 민감한 회로에는 누설 전류가 적을수록 좋습니다.
정류 전류 다이오드가 안전하게 흘릴 수 있는 최대 전류입니다. 회로에 필요한 전류와 일치하는지 확인하세요.
회복 시간 다이오드가 전류를 차단하는 상태에서 허용하는 상태로 얼마나 빨리 전환하는지를 나타냅니다. 빠른 회로에는 빠른 회복이 중요합니다.
🛠️ 팁: 정류, 보호 또는 조명 등 프로젝트에 적합한 기능을 갖춘 다이오드를 선택하세요.
전기 요구 사항
전기 정격을 확인하세요 다이오드를 선택하기 전에 확인하세요. 전압, 전류, 전력 정격은 다이오드의 작동과 수명에 영향을 미칩니다. 역방향 전압 정격은 회로의 최고 전압보다 높아야 합니다. 이렇게 하면 다이오드가 파손되지 않습니다. 전류 정격은 다이오드가 과열되지 않고 감당할 수 있는 전류량을 나타냅니다. 정격이 낮은 다이오드를 선택하면 파손되거나 손상될 수 있습니다. 전력 정격은 다이오드가 감당할 수 있는 열을 나타냅니다. 선택하기 전에 항상 이러한 수치를 확인하세요.
특별기능
일부 프로젝트에는 다이오드와 추가 기능이 필요합니다. 다음 사항을 확인해야 할 수도 있습니다.
전기적 특성 예를 들어, 순방향 전압 강하와 다이오드가 역방향 전압을 얼마나 잘 차단하는지에 대한 내용입니다.
열 관리 다이오드가 프로젝트에서 열을 견딜 수 있는지 확인하는 것을 의미합니다. 최대 전력을 확인하고 안전을 위해 정격을 낮춰야 하는지 확인하세요.
신뢰성 안전 규칙을 따르고 오래 지속되는 다이오드를 선택하는 것을 의미합니다.
참고: 고급 프로젝트의 경우 빠른 전환이나 높은 안정성 등 필요에 맞는 특수 기능을 항상 찾으세요.
실수와 팁
일반적인 오류
다이오드를 사용할 때는 실수가 발생할 수 있습니다. 이러한 실수를 알아두면 프로젝트에서 문제를 예방하는 데 도움이 됩니다.
잘못된 다이오드 유형 사용
때로는 프로젝트에 맞지 않는 다이오드를 선택하기도 합니다. 예를 들어, 전원 작업에 신호용 다이오드를 사용하면 과열되거나 고장날 수 있습니다.전압 및 전류 정격 무시
정격이 너무 낮은 다이오드를 사용하면 소손될 수 있습니다. 사용하기 전에 항상 최대 전압과 전류를 확인하세요.잘못된 극성
다이오드는 전류를 한 방향으로만 흐르게 합니다. 다이오드를 반대로 연결하면 회로가 작동하지 않습니다. 또한 다이오드가 손상될 수도 있습니다.과열
방열판을 사용하지 않거나 전력을 너무 많이 사용하면 다이오드가 뜨거워질 수 있습니다. 열이 너무 많이 발생하면 다이오드 수명이 짧아질 수 있습니다.데이터시트 검토 건너뛰기
데이터시트를 읽지 않을 수도 있습니다. 즉, 전환 속도나 특수 기능 등 중요한 정보를 놓칠 수 있습니다.
⚠️ Tip 다이오드를 회로에 납땜하기 전에 항상 방향과 정격을 확인하세요.
선택 팁
다음의 간단한 팁을 따르면 프로젝트에 적합한 다이오드를 선택할 수 있습니다.
다이오드를 작업에 맞게 조정하세요
전원에는 정류 다이오드, 전압에는 제너 다이오드, 조명에는 LED를 선택하세요. 각 유형은 특정 작업에 가장 적합합니다.먼저 평가를 확인하세요
가장 높은 전압과 전류를 살펴보세요. 회로에 필요한 것보다 높은 정격의 다이오드를 선택하세요.특수 기능 고려
일부 프로젝트에서는 빠른 스위칭이나 낮은 전압 강하가 필요합니다. 쇼트키 다이오드는 속도 향상에 효과적입니다. 제너 다이오드는 전압을 일정하게 유지하는 데 도움이 됩니다.데이터시트 읽기
데이터시트에는 중요한 정보가 담겨 있습니다. 순방향 전압, 역방향 전압 및 기타 한계에 대해 알아보세요.난방 계획
회로에 많은 전력이 소모되는 경우 다이오드가 열을 잘 견딜 수 있는지 확인하세요. 필요한 경우 방열판을 사용하세요.
선택 단계 | 확인할 사항 |
|---|---|
다이오드 유형 | 당신이 그것을 하는 데 필요한 것 |
정격 전압 | 회로보다 더 높은 |
현재 평가 | 회로보다 더 높은 |
특별기능 | 속도, 빛, 튜닝 등 |
데이터시트 세부 정보 | 한계와 사실 |
💡 생각해 내다: 올바른 다이오드는 프로젝트를 안전하게 보호하고 원활하게 작동하게 합니다. 시간을 들여 가장 적합한 다이오드를 선택하세요.
각 다이오드 유형이 다양한 작업에 가장 적합한 이유를 알아보았습니다.
정류 다이오드는 전원 공급에 도움이 됩니다.
제너 다이오드는 전압을 일정하게 유지합니다.
쇼트키 다이오드는 빠르게 전환하고 에너지를 절약합니다.
LED와 포토다이오드는 빛으로 작동합니다.
선택하기 전에 항상 전압과 전류 정격을 확인하세요. 다음 프로젝트에서는 다양한 다이오드를 사용해 보세요. 데이터시트를 참고하여 필요에 가장 적합한 제품을 찾으세요.
