세라믹 PCB 세라믹 기판은 세라믹 베이스로 제작된 특수 회로 기판입니다. 이 기판은 열 처리가 우수하고, 전기를 절연하며, 수명이 긴 것으로 알려져 있습니다. 예를 들어, 세라믹 기판은 15~260 W/(m·K)의 열을 전도할 수 있습니다. 일반 PCB는 1~9 W/(m·K)의 열 전도율을 보입니다. 따라서 세라믹 기판은 냉각 상태를 유지하고 열악한 환경에서 작동해야 하는 장치에 적합합니다.
이러한 기판은 우주, 자동차, 의료기기 등의 분야에서 점점 더 중요해지고 있습니다. 세라믹 PCB 시장은 1.2년 2023억 달러에서 2.3년 2032억 달러로 연평균 8%의 성장률을 기록할 것으로 예상됩니다. 이는 강력한 전자 부품과 세라믹 소재의 고유한 장점에 대한 수요가 증가하고 있음을 보여줍니다.
주요 요점
세라믹 PCB는 열에 잘 견디는 소재로 제작되어 냉각이 필요한 장치에 매우 적합합니다.
알루미나나 질화알루미늄 같은 소재는 세라믹 PCB의 성능을 향상시킵니다. 열을 제어하고 강도를 높이는 데 도움이 됩니다.
세라믹 PCB는 HTCC와 LTCC 등 다양한 유형으로 출시됩니다. 각 유형은 다양한 용도와 요구 사항에 맞게 제작됩니다.
이러한 PCB는 우주, 자동차, 의료 기기 등의 분야에 사용되며, 첨단 기술에 적합하도록 견고하고 신뢰성이 뛰어납니다.
세라믹 PCB는 환경에 좋습니다. 유해 금속을 포함하지 않고 수명이 길어 폐기물 발생을 줄여줍니다.
세라믹 PCB에 사용되는 주요 소재
세라믹 PCB는 특수 소재를 사용하여 열악한 환경에서도 뛰어난 성능을 발휘합니다. 이러한 소재는 PCB가 열을 잘 견디고, 강도를 유지하며, 전기를 차단하는 데 도움을 줍니다.
세라믹 기반 재료(예: 알루미나, 질화알루미늄, 산화베릴륨)
세라믹 기판은 세라믹 PCB의 주요 구성 요소입니다. 일반적인 재료로는 알루미나, 질화알루미늄, 산화베릴륨 등이 있습니다. 각 재료는 기판의 성능을 향상시키는 고유한 특성을 가지고 있습니다.
알루미나 (Al2O3): 알루미나는 저렴하고 유용하기 때문에 널리 사용됩니다. 열에 잘 견디고(22-24 W/mK) 강도가 우수하여 내구성 있는 전자 제품에 적합합니다. 유전율이 낮아 첨단 기기에서 빠른 신호를 전달하는 데 도움이 됩니다.
질화알루미늄(AlN): 질화알루미늄은 최대 170W/mK의 열 관리 효율을 자랑하며, 많은 열을 발생시키는 전자 제품에 적합합니다. 열팽창률이 낮아(<4ppm/ºC) 온도 변화에도 안정적으로 유지됩니다.
산화베릴륨(BeO): 산화베릴륨은 뛰어난 열 처리 능력을 가지고 있지만 가격이 더 비쌉니다. 또한 독성이 있어 극한의 열 제어가 필요한 특수한 경우에만 사용됩니다.
이러한 세라믹 소재는 보드가 혹독한 환경에서도 견뎌내고 안정적으로 작동하는 데 도움이 됩니다.
도체 재료(예: 은, 금, 구리)
세라믹 PCB의 도체 재료는 전기 신호를 효율적으로 전달합니다. 은, 금, 구리와 같은 금속은 전기 전도성이 우수하고 세라믹 기판과 잘 작동하기 때문에 일반적으로 사용됩니다.
은: 은은 뛰어난 전기 전도성으로 인해 사용됩니다. 빠른 신호를 전달하여 고주파 전자 장치에 이상적입니다.
금: 금은 부식에 강하고 오래갑니다. 우주 및 의학 분야처럼 신뢰성이 중요한 분야에 사용됩니다.
구리: 구리는 가격이 저렴하고 전기와 열을 잘 전달합니다. 질화알루미늄을 포함한 다양한 종류의 세라믹 PCB에 널리 사용됩니다.
이러한 금속은 원활한 신호 흐름을 보장하고 PCB 구조를 튼튼하게 유지합니다.
추가 자료(예: 질화붕소, 탄화규소)
다른 재료들은 세라믹 PCB의 작동 방식을 개선합니다. 예를 들어 질화붕소와 탄화규소가 있습니다.
질화 붕소: 질화붕소는 열 제어 및 전기적 특성에 도움이 됩니다. 세라믹 PCB의 열 관리 개선을 위해 종종 첨가됩니다.
탄화 규소: 탄화규소는 보드를 더 튼튼하고 내열성 있게 만들어 줍니다. 내구성과 내마모성이 요구되는 제품에 사용됩니다.
이러한 추가 소재는 세라믹 베이스와 도체와 함께 작동하여 고성능 전자 장치의 요구 사항을 충족합니다.
자재 | 열전도율(W/mK) | 열팽창 계수(ppm/ºC) | 작동 온도(ºC) | 추가 혜택 |
|---|---|---|---|---|
알루미나 (Al2O3) | 22-24 | 6-8 | 최대 350까지 | 화학 물질에 강하고 밀봉성이 우수하며 비용이 저렴합니다. |
질화알루미늄(AlN) | 170 | <4 | > 350 | 강력한 절연성, 낮은 가스 방출 |
질화 붕소 | N/A | N/A | N/A | N/A |
이러한 소재를 함께 사용하면 세라믹 PCB의 성능이 향상되어 첨단 전자 제품에 필수적인 요소가 됩니다.
세라믹 PCB의 종류
세라믹 PCB는 다양한 용도에 따라 여러 유형으로 제공됩니다. 이러한 유형을 알면 적합한 제품을 선택하는 데 도움이 됩니다.
고온 동시 소성 세라믹(HTCC) PCB
HTCC PCB는 매우 높은 열을 견딜 수 있도록 제작되었습니다. 다음과 같은 세라믹 재료를 적층하여 제작됩니다. 알루미나 텅스텐이나 몰리브덴과 같은 금속을 사용하여 이 층들을 1,600°C 이상의 고온에서 가열합니다. 이 과정을 통해 강하고 오래 지속되는 특성을 갖게 됩니다.
HTCC PCB는 고온 환경에서도 잘 작동합니다. 우주, 자동차, 공장 등 내열성이 중요한 분야에 사용됩니다. 350°C 이상의 고온을 견딜 수 있어 까다로운 작업에 적합합니다. 하지만 제조 비용이 더 많이 들기 때문에 특수 분야에 사용됩니다.
Tip 프로젝트가 극심한 열이나 혹독한 환경에 직면하는 경우 HTCC PCB를 사용하세요.
저온 동시소성 세라믹(LTCC) PCB
LTCC PCB는 900°C 이하의 낮은 온도에서 소성됩니다. 따라서 은이나 금과 같은 더 나은 도체를 사용할 수 있습니다. 이러한 PCB에는 저항기나 커패시터와 같은 부품을 기판에 직접 장착할 수도 있습니다.
LTCC PCB는 작고 가벼워 좁은 공간에 적합합니다. 전자 기기, 의료 기기, 통신 기기 등에 사용됩니다. 여러 기능을 하나의 보드에 통합하면 공간과 비용을 절약할 수 있습니다.
참고 : LTCC PCB는 뛰어난 전기적 성능을 갖춘 소형 설계에 이상적입니다.
두꺼운 필름 세라믹 PCB
후막 세라믹 PCB는 세라믹 기판에 특수 페이스트를 인쇄하여 제작됩니다. 이 페이스트를 가열하여 견고하고 견고한 층을 형성합니다. 층의 두께는 특정 요구 사항에 따라 조절 가능합니다.
이러한 PCB는 강도와 신뢰성이 요구되는 분야에 사용됩니다. 전력 장치, LED 조명, 자동차 시스템에 널리 사용됩니다. 높은 전류와 혹독한 환경에서도 잘 견딥니다. 생산 공정이 간단하여 다른 PCB보다 저렴합니다.
당신은 알고 계십니까? 두꺼운 필름 세라믹 PCB는 열을 잘 관리하고 LED 수명을 연장하므로 LED 조명에 적합합니다.
각 유형의 세라믹 PCB는 고유한 장점을 가지고 있습니다. 각 유형의 특징을 파악하면 필요에 맞는 최적의 제품을 선택하는 데 도움이 됩니다.
세라믹 PCB의 장점
우수한 열 관리
세라믹 PCB는 일반 PCB보다 열 처리 성능이 뛰어납니다. 다음과 같은 재료를 사용합니다. 질화알루미늄 베릴륨 산화물 뛰어난 열 제어를 위해. 예를 들어, 질화알루미늄 150–180 W/mK에서 열을 전도합니다. 베릴륨 산화물 최대 300W/mK에 도달합니다. 일반 FR4 PCB는 0.3~0.4W/mK 정도만 견딥니다. 이러한 큰 차이는 세라믹 PCB가 전력 전자 장치나 LED와 같은 기기의 과열을 방지하는 데 도움이 됩니다.
당신은 알고 계십니까? 세라믹 PCB는 금속 코어 PCB처럼 별도의 절연층이 필요하지 않습니다. 따라서 설계가 간단해지면서도 뛰어난 열 성능을 유지합니다.
도재 | 열전도율(W/mK) |
|---|---|
질화알루미늄(AIN) | 150 – 180 |
산화 알루미늄(Al₂O₃) | 18 – 36 |
산화베릴륨(BeO) | 184 – 300 |
질화붕소(BN) | 15 – 600 |
실리콘 카바이드 (SiC) | 70 – 210 |
이러한 특징 때문에 세라믹 PCB는 고온 환경과 꾸준한 열 제어가 필요한 장치에 적합합니다.
높은 내구성과 신뢰성
세라믹 PCB는 견고하고 오래갑니다. 세라믹 기판은 손상, 녹, 고온에 강합니다. 온도 변화에도 쉽게 갈라지거나 휘어지지 않습니다. 예를 들어, 질화알루미늄 열팽창률이 4ppm/°C 미만이어서 안정성이 유지됩니다.
세라믹 PCB는 우주, 자동차, 공장 등 열악한 환경에서도 잘 작동합니다. 강한 충격에도 견고함을 유지하고 전기를 차단합니다.
세라믹 PCB의 주요 이점:
강력한 전기적 절연.
납이나 수은과 같은 유해한 금속이 없습니다.
더위와 신체적 스트레스에 강함.
컴팩트한 디자인과 고밀도
세라믹 PCB는 크기가 작아 한 기판에 여러 부품을 탑재할 수 있습니다. 저항과 커패시터를 직접 장착할 수 있어 공간을 절약하고 기능을 향상시킬 수 있습니다. 따라서 최신 전자 제품에 적합합니다.
빠른 신호가 필요한 장치에는 세라믹 PCB가 이상적입니다. 낮은 유전율과 우수한 절연성으로 빠르고 선명한 신호 흐름을 보장합니다. 통신 기기 및 의료 기기에 적합합니다.
프로 팁 : 고성능이 필요한 소형 설계에는 세라믹 PCB를 선택하세요.
세라믹 PCB는 첨단 기술 요구 사항을 충족하기 위해 작은 크기, 강도, 열 제어 기능을 결합했습니다.
낮은 열팽창 계수(CTE)
세라믹 PCB는 낮은 특성을 가지고 있습니다. CTE. 즉, 온도가 변해도 일정하게 유지됩니다. 낮은 CTE 가열 시 거의 팽창하지 않습니다. 이는 균열이나 휘어짐을 방지하여 기기가 덥거나 추운 환경에서도 잘 작동하도록 합니다.
CTE가 중요한 이유는 무엇입니까?
부품이 가열되면 크기가 커집니다. PCB가 너무 커지면 연결이 끊어질 수 있습니다. 세라믹 소재는 다음과 같습니다. 질화알루미늄 알루미나 낮다 CTE따라서 정밀하고 내구성 있는 전자제품에 적합합니다.
참고 : 낮은 CTE 혹독한 환경에서도 세라믹 PCB가 모양을 유지하고 잘 작동하도록 도와줍니다.
CTE 번호 비교
세라믹 소재와 일반 PCB 소재를 비교하면 다음과 같습니다.
자재 | 열팽창 계수(ppm/°C) | 열 하에서의 안정성 |
|---|---|---|
질화알루미늄(AlN) | <4 | 우수한 |
알루미나(Al₂O₃) | 6-8 | 매우 좋음 |
FR4(표준 PCB) | 14-17 | 가난한 |
세라믹 PCB는 일반 PCB보다 온도 변화에도 강도를 유지하는 능력이 더 뛰어납니다.
귀하의 프로젝트에 대한 이점
더 나은 신뢰성: 세라믹 PCB는 열 스트레스를 잘 견뎌내므로 수명이 더 깁니다.
정확한 전자 장치: 낮음 CTE 좁은 회로에서 부품이 움직이는 것을 방지합니다.
넓은 사용: 세라믹 PCB는 항공우주, 자동차, 의료 도구에 적합합니다.
프로 팁 : 극한의 더위나 추위 속에서도 꾸준한 성능이 필요한 프로젝트에는 세라믹 PCB를 선택하세요.
높음 CTE 세라믹 PCB가 첨단 전자 제품에 적합한 이유입니다. 세라믹 PCB는 열악한 환경에서도 기기의 견고성을 유지하고 효율적으로 작동하도록 도와줍니다.

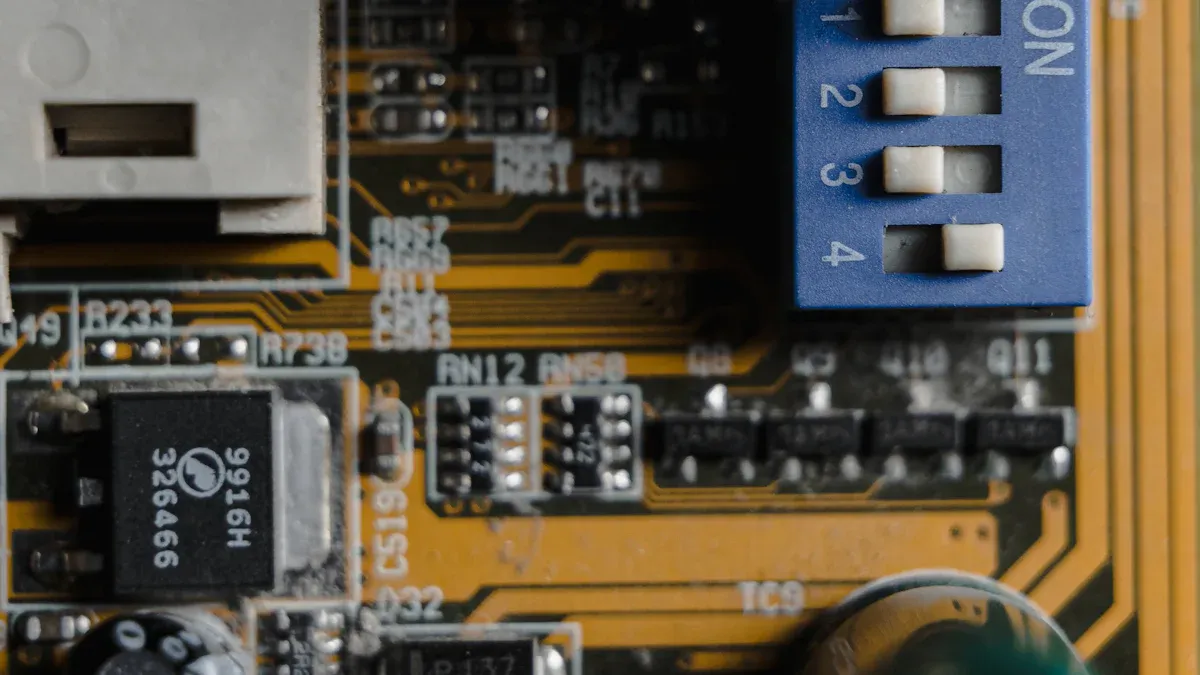

세라믹 PCB의 응용 분야
세라믹 PCB는 견고하고 신뢰성이 높으며 열 효율이 높은 부품을 필요로 하는 산업에 필수적입니다. 세라믹 PCB의 특별한 특성 덕분에 다양한 첨단 분야에서 유용하게 활용될 수 있습니다.
항공우주 및 방위산업
세라믹 PCB는 항공우주 및 방위 산업의 전자 제품에 필수적입니다. 이러한 분야는 고온, 진동, 방사선과 같은 혹독한 환경에 노출됩니다. 세라믹 PCB는 열을 잘 관리하고 강도를 유지하므로 이러한 환경에서 매우 효과적입니다. 세라믹 PCB는 위성, 레이더 시스템, 미사일 제어 시스템에 사용되며, 뛰어난 내구성 덕분에 중요 시스템이 고장 없이 작동합니다.
재미있는 사실: 세라믹 PCB는 우주 탐사에 매우 적합합니다. 일반 PCB와 달리 우주에서 가스를 방출하지 않습니다.
자동차 전자
현대 자동차는 핵심 시스템에 세라믹 PCB를 사용합니다. 전기차(EV)와 운전자 보조 시스템은 내열성과 내구성이 뛰어난 부품을 필요로 합니다. 세라믹 PCB는 열 전도성이 뛰어나고 손상에 강하기 때문에 이러한 부품에 적합합니다. 세라믹 PCB는 전력 시스템, 배터리 제어 장치, LED 조명 등에 사용됩니다. 또한, 세라믹 PCB의 작은 크기는 자동차 전자 장치의 소형화 및 성능 향상 추세에 부합합니다.
Tip 전기 자동차와 같은 고출력 프로젝트에는 세라믹 PCB가 현명한 선택입니다. 열을 효율적으로 관리하고 수명이 길기 때문입니다.
의료 기기
의료 기기는 안전하고 정확하며 신뢰할 수 있어야 합니다. 세라믹 PCB는 MRI, 심박 조율기, 초음파 기기와 같은 기기에 사용됩니다. 세라믹 PCB는 안정성을 유지하고 전기 절연성이 우수하여 안전하고 정밀합니다. 이러한 특성 덕분에 세라믹 PCB는 성능이 가장 중요한 의료 장비에 적합합니다.
업종 | 어플리케이션 |
|---|---|
Aerospace | 강력하고 안정적인 전자장치가 필요한 혹독한 환경에서 사용됩니다. |
자동차 산업 | 전기 자동차와 운전자 보조 시스템의 핵심으로, 열과 내구성에 중점을 둡니다. |
의료 | MRI나 심장 박동 조절기 등 안전성과 정확성이 요구되는 장치에서 발견됩니다. |
산업(공업) | 열과 물리적 스트레스에 직면하는 로봇과 기계에 중요합니다. |
통신 | 라우터, 기지국 등 5G 도구에서 빠른 신호를 처리하는 데 도움이 됩니다. |
가전제품 | 뛰어난 열 조절 및 단열 기능으로 소형 가젯을 지원합니다. |
세라믹 PCB는 전자 제품을 더욱 강하고, 더 작고, 더 안정적으로 만들어 산업을 변화시키고 있습니다. 항공우주, 자동차, 의료 기기 등에서 세라믹 PCB의 활용은 그 가치와 유연성을 입증합니다.
산업용 장비
세라믹 PCB는 산업용 기계에 매우 중요합니다. 이러한 기계는 열, 압력, 진동과 같은 혹독한 환경에 자주 노출됩니다. 부품은 파손 없이 이러한 어려움을 견뎌내야 합니다. 세라믹 PCB는 뛰어난 열 제어력, 강도, 그리고 절연성을 통해 이러한 요구 사항을 충족합니다.
공장에서는 로봇, 전력 시스템, 고주파 공구에 세라믹 PCB를 사용합니다. 로봇 팔은 장시간 사용에도 정확성을 유지하기 위해 세라믹 PCB를 사용합니다. 전력 시스템 또한 내열성과 고부하에서도 안정적으로 작동하기 위해 세라믹 PCB를 사용합니다.
Tip 극한 환경에서 사용되는 장비에는 세라믹 PCB를 사용하세요. 신뢰성을 높이고 수리 비용을 절감할 수 있습니다.
세라믹 PCB는 고전압을 안전하게 처리할 수 있습니다. 산업용 기계는 대용량 전력을 처리하는 회로가 필요합니다. 세라믹 PCB는 강력한 절연성으로 전기적 문제를 방지합니다. 크기가 작아 좁은 공간에 더 많은 부품을 장착할 수 있어 최신 기계에 유용합니다.
특색 | 산업 장비에 대한 이점 |
|---|---|
높은 열전도율 | 전력 시스템의 과열을 방지합니다. |
내구성 | 진동과 신체적 스트레스를 처리합니다 |
전기 절연 | 고전압 시스템의 고장을 방지합니다 |
세라믹 PCB는 산업 기계를 더욱 견고하고 안정적으로 만들어줍니다. 혹독한 환경에서도 장비의 성능을 향상시켜 줍니다.
가전제품
세라믹 PCB는 전자 기기의 제조 방식을 변화시키고 있습니다. 최신 기기는 더 작고, 더 빠르고, 더 효율적이어야 합니다. 세라믹 PCB는 작은 크기, 뛰어난 열 제어, 그리고 뛰어난 전기적 성능으로 이러한 요구를 충족합니다.
휴대폰, 태블릿, 노트북과 같은 기기는 내부에 세라믹 PCB를 사용합니다. 이 PCB는 프로세서와 배터리에서 발생하는 열을 관리하여 기기를 시원하게 유지합니다. 예를 들어, LED 화면의 세라믹 PCB는 열을 제어하여 밝기를 높이고 수명을 연장합니다.
당신은 알고 계십니까? 무선 충전기는 세라믹 PCB를 사용합니다. 세라믹 PCB는 유전율이 낮아 에너지를 효율적으로 전달하는 데 도움이 됩니다.
스마트워치나 피트니스 트래커와 같은 웨어러블 기기에도 세라믹 PCB가 사용됩니다. 크기가 작고 부품 결합이 가능하여 초소형 디자인에 적합합니다. 세라믹 PCB는 방수 및 부식 방지 기능도 갖추고 있어 땀이나 습기에 노출되는 기기에 적합합니다.
어플리케이션 | 세라믹 PCB가 어떻게 도움이 되나요? |
|---|---|
스마트 폰 | 프로세서와 배터리의 열을 제어합니다. |
LED 스크린 | 밝기와 수명을 향상시킵니다 |
웨어러블 기기 | 컴팩트하고 방수 기능이 있는 디자인 지원 |
세라믹 PCB는 더 나은 가전제품을 만드는 데 핵심적인 역할을 합니다. 세라믹 PCB는 더 작고, 더 빠르며, 더 신뢰할 수 있는 기기를 만드는 데 도움이 됩니다.
세라믹 PCB는 소재와 장점으로 인해 특별합니다. 열에 강하고, 수명이 길며, 작은 공간에도 적합합니다. 따라서 우주, 자동차, 의료 기기와 같은 산업 분야에 적합합니다. 일반 PCB는 열악한 환경에서는 성능이 떨어집니다. 견고하고 안정적인 전자 제품이 필요하다면 세라믹 PCB가 훌륭한 선택입니다. 열과 전기를 더욱 효율적으로 제어하여 설계를 개선합니다.
FAQ
세라믹 PCB가 일반 PCB와 다른 점은 무엇입니까?
세라믹 PCB는 다음과 같은 재료로 만들어진 기반을 가지고 있습니다. 알루미나 or 질화알루미늄이러한 소재는 PCB가 열을 잘 견디고, 강도를 유지하며, 전기를 차단하는 데 도움이 됩니다. 일반적으로 FR4로 만들어진 일반 PCB는 열이나 혹독한 환경을 견딜 수 없습니다.
세라믹 PCB는 고온을 견딜 수 있나요?
네, 세라믹 PCB는 매우 뜨거운 곳에서도 잘 작동합니다. 다음과 같은 재료 질화알루미늄 베릴륨 산화물 350°C 이상의 고온에서도 견딜 수 있습니다. 우주, 자동차, 공장 등에서 사용하기에 적합합니다.
Tip 최고의 내열성이 필요한 프로젝트에는 세라믹 PCB를 사용하세요.
세라믹 PCB는 환경 친화적인가요?
세라믹 PCB는 일반 PCB보다 환경에 더 좋습니다. 납이나 수은과 같은 유해 금속이 포함되어 있지 않습니다. 또한, 내구성이 뛰어난 디자인 덕분에 시간이 지남에 따라 전자 폐기물이 줄어듭니다.
세라믹 PCB는 어떻게 장치 성능을 향상시키나요?
세라믹 PCB는 열을 제어하고 공간을 절약하여 기기의 성능을 향상시킵니다. 낮은 유전율은 신호 전달을 빠르게 합니다. 따라서 5G 기기나 의료 기기와 같은 첨단 기기에 적합합니다.
세라믹 PCB를 어디에 사용할 수 있나요?
세라믹 PCB는 우주, 자동차, 의료 기기 등의 분야에 사용됩니다. 위성, 전기 자동차, 스마트 기기처럼 강도, 소형 디자인, 그리고 뛰어난 열 제어가 필요한 작업에 적합합니다.
재미있는 사실: 세라믹 PCB는 LED 조명이 더 밝게 빛나고 더 오래 지속되도록 도와줍니다.
