Pelapisan permukaan penting untuk membuat PCB lebih awet. Pelapisan ini mencegah tembaga berkarat, sehingga papan tetap berfungsi dengan baik. Pelapisan ini menciptakan pelindung terhadap air, perubahan panas, dan karat. Pelapisan ini juga membantu komponen menempel lebih baik, sehingga aliran listrik menjadi lebih lancar. Memilih pelapisan permukaan yang tepat membuat PCB berfungsi dengan baik dan awet, di mana pun PCB digunakan.
Tips: Pilih permukaan akhir yang sesuai dengan kebutuhan dan lingkungan Anda untuk hasil terbaik.
Ringkasan Utama
Penyelesaian permukaan menjaga PCB aman dari karat dan kerusakan, membantunya bertahan lebih lama dan berfungsi dengan baik.
Memilih lapisan permukaan yang tepat, seperti ENIG atau OSP, bergantung pada kebutuhan proyek Anda dan di mana lapisan tersebut akan digunakan.
Sambungan solder yang baik penting agar PCB dapat bekerja dengan baik; permukaan akhir menghasilkan permukaan yang halus untuk penyolderan yang lebih baik.
Pertimbangkan biaya, kekuatan, dan aturan industri saat memilih lapisan permukaan untuk PCB Anda.
Menguji lapisan permukaan pada kondisi nyata dapat menghentikan masalah penyolderan di masa mendatang dan membuatnya berfungsi untuk jangka waktu lama.

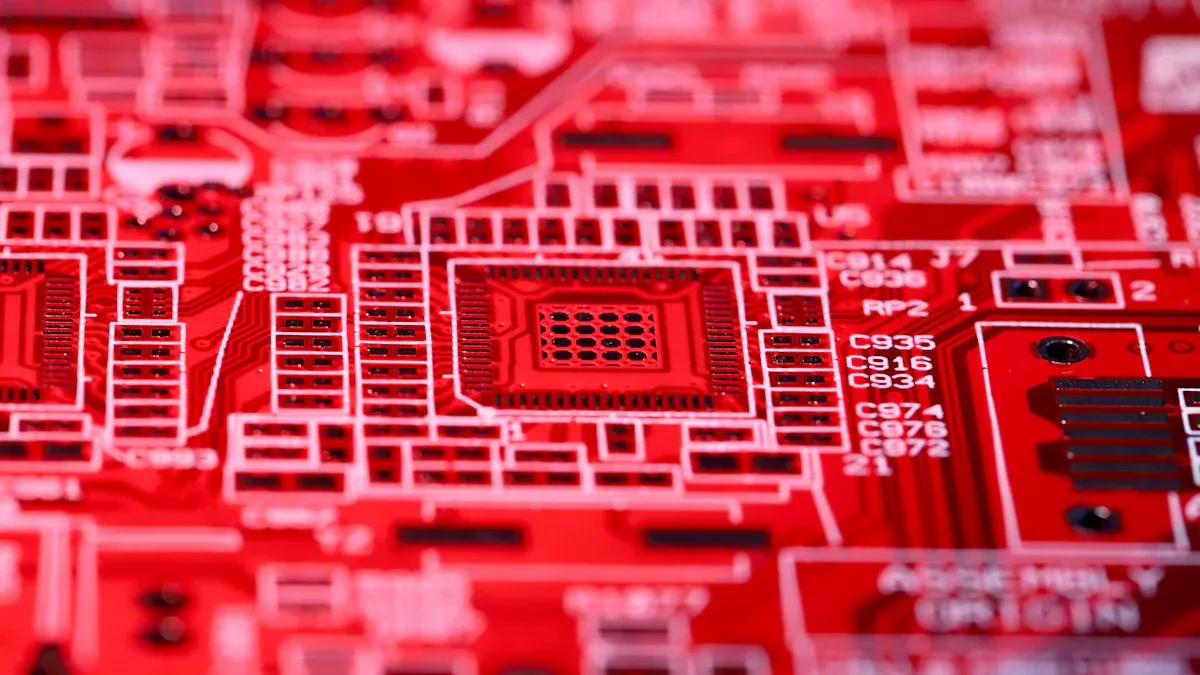

Apa itu Penyelesaian Permukaan dalam Manufaktur PCB?
Definisi dan Tujuan Surface Finishing
Penyelesaian permukaan menambahkan lapisan pelindung ke tembaga pada PCB. Lapisan ini menghentikan karat dan menjaga papan tetap berfungsi dengan baik. Lapisan ini juga memudahkan pemasangan komponen selama perakitan. Tanpa finishing permukaan, tembaga akan cepat rusak dan menyebabkan PCB rusak.
Tujuan/Fungsi | Uraian Teknis |
|---|---|
Pencegahan terhadap Oksidasi | Berhenti tembaga dari karat, menjaga PCB tetap berfungsi dengan baik. |
Pencegahan terhadap Korosi | Melindungi dari karat dan kerusakan, memastikan sambungan yang kuat. |
Membuat Permukaan yang Dapat Disolder | Memudahkan pemasangan komponen secara aman selama perakitan. |
Fungsi Utama: Perlindungan, Kemampuan Solder, dan Keandalan
Penyelesaian permukaan melakukan tiga tugas utama untuk membantu PCB bertahan lama:
Proteksi:Itu terus berlanjut tembaga aman dari air dan perubahan panas yang menyebabkan karat.
Solderabilitas: Membuat permukaan halus untuk menempelkan bagian-bagian, menciptakan ikatan yang kuat.
Keandalan: Menghentikan karat dan kerusakan, membantu PCB bekerja dengan baik untuk waktu yang lama.
Pelapis permukaan seperti ENIG dan HASL sangat cocok untuk pekerjaan ini. ENIG tahan karat dan membantu aliran listrik, sedangkan HASL lebih murah dan cocok untuk penyolderan.
Pentingnya Finishing Permukaan pada Daya Tahan PCB
Penyelesaian permukaan membantu PCB bertahan lebih lama dengan melindungi tembaga dari karat. Ini juga memudahkan penyolderan, menciptakan sambungan yang kuat. Selain itu, melindungi PCB dari hal-hal seperti air dan perubahan panas, yang dapat menyebabkan kerusakan.
Pelapis permukaan menghentikan karat yang dapat melemahkan sambungan solder.
Mereka membantu solder menempel tembaga, membuat koneksi yang kuat.
Pelapis permukaan melindungi terhadap air dan panas yang merusak sambungan solder.
Memilih permukaan akhir yang tepat membantu PCB Anda bekerja lebih baik dan bertahan lebih lama, bahkan dalam kondisi sulit.
Bagaimana Finishing Permukaan Meningkatkan Daya Tahan PCB
Menghentikan Karat dan Kerusakan
Pelapisan permukaan membantu melindungi tembaga pada PCB dari karat dan kerusakan. Tanpa lapisan ini, udara dan air dapat merusak tembaga, sehingga PCB menjadi lebih lemah.
Pelapis seperti OSP menambahkan lapisan tipis untuk menghalangi udara dan menghentikan karat.
HASL memberikan lapisan kuat yang menjaga PCB aman dari kerusakan.
Lapisan akhir yang canggih seperti ENIG dan ENAPEG menawarkan perlindungan yang lebih baik, membuat PCB bertahan lebih lama.
Memilih lapisan akhir yang tepat menjaga PCB Anda aman dari kerusakan dan berfungsi dengan baik seiring berjalannya waktu.
Membuat PCB Lebih Kuat Terhadap Keausan
Pelapis permukaan membuat PCB lebih kuat dan mampu menahan tekanan selama penggunaan. Studi menunjukkan bahwa pelapis khusus, seperti nano-komposit, membuat PCB lebih keras dan kuat. Pelapis ini melindungi dari kerusakan akibat penyolderan dan penanganan.
Pelapis nano-komposit juga dapat menahan panas dengan baik, yang penting untuk mobil dan pesawat. Ini berarti PCB Anda dapat bertahan terhadap panas tinggi tanpa rusak. Menggunakan pelapis canggih membuat PCB Anda lebih kuat, bahkan dalam kondisi sulit.
Melindungi dari Air dan Panas
Perubahan suhu dan air dapat merusak PCB, tetapi pelapis permukaan berfungsi sebagai pelindung. Pelapis tersebut melindungi tembaga dari air dan mencegah karat.
Kelembapan yang tinggi dapat menimbulkan karat, tetapi pelapis OSP menghalangi kelembapan.
Perubahan panas dapat membuat PCB retak, namun pelapis akhir menjaga PCB tetap stabil.
Pengemasan yang baik dengan penyelesaian yang tepat menjaga PCB tetap aman dalam kondisi yang sulit.
Studi membandingkan seberapa baik pelapis melindungi PCB di lingkungan yang berbeda:
permukaan Finish | Dampak lingkungan | Penghematan biaya |
|---|---|---|
PSO | Ramah lingkungan, bebas logam berat, rendah limbah | Biaya rendah |
HASL | Menggunakan lebih banyak bahan kimia, kurang ramah lingkungan | Biaya lebih tinggi |
Pelapisan Emas | Menggunakan bahan berbahaya dan buruk bagi lingkungan | Harga tinggi |
ENIG | Membutuhkan bahan kimia, kurang ramah lingkungan | Harga tinggi |
Memilih lapisan akhir terbaik untuk lingkungan Anda menjaga PCB Anda tetap kuat dan andal, apa pun tantangannya.
Memastikan koneksi solder yang andal untuk kinerja jangka panjang
Koneksi solder yang kuat adalah kunci agar PCB Anda bertahan lama. Mereka menjaga komponen tetap pada tempatnya dan berfungsi dengan baik. Permukaan selesai membantu dengan menciptakan permukaan yang halus untuk ikatan solder yang kuat.
Pemilihan lapisan akhir yang tepat akan meningkatkan daya rekat solder. Misalnya, pelapis nikel tanpa listrik menghasilkan permukaan yang datar, sehingga memudahkan penyolderan. Pelapis ini juga mencegah karat, yang dapat melemahkan sambungan solder seiring waktu. Permukaan yang bersih akan mengurangi kemungkinan masalah penyambungan.
Pengujian kemampuan solder juga penting untuk sambungan yang kuat. Ini memeriksa apakah lapisan akhir bekerja dengan baik dengan solder. Ini membantu menemukan masalah lebih awal, menghemat waktu dan uang. Pengujian memastikan lapisan akhir sesuai dengan kebutuhan Anda.
Berbagai lapisan akhir bekerja lebih baik untuk penggunaan yang berbeda. OSP murah dan baik untuk penggunaan jangka pendek. Namun untuk PCB yang tahan lama, lapisan akhir seperti pelapisan nikel tanpa listrik dengan pelapisan emas atau pelapisan perak dengan pelapisan perak lebih baik. Lapisan ini tahan terhadap kelembapan dan panas, yang dapat merusak sambungan solder.
Pikirkan di mana PCB Anda akan digunakan. Panas, kelembapan, dan tekanan dapat memengaruhi sambungan solder. Pilih pelapis yang dapat menangani kondisi ini agar PCB Anda tetap kuat dan andal.
olymp trade indonesiaTip: Uji permukaan PCB Anda untuk menghindari masalah penyolderan.
Berfokus pada sambungan solder yang kuat membuat PCB Anda bekerja lebih baik dan lebih tahan lama. Hasil akhir yang tepat tidak hanya membantu penyolderan tetapi juga melindungi dari kerusakan, menjaga PCB Anda tetap andal dalam situasi apa pun.

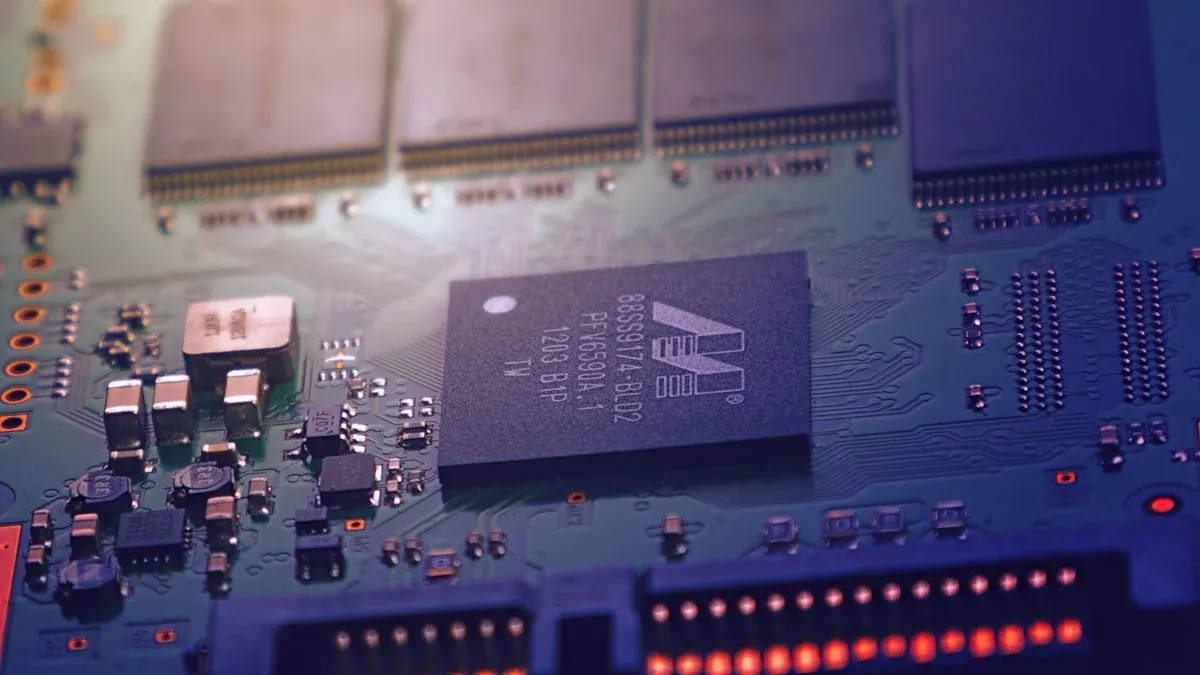

Jenis-jenis Pelapis Permukaan PCB
HASL (Hot Air Solder Leveling): Kelebihan dan Kekurangan
Hot Air Solder Leveling (HASL) merupakan pelapis permukaan yang populer. Pelapis ini melapisi papan dengan solder cair dan menggunakan udara panas untuk menghaluskannya. Ini menciptakan lapisan pelindung di atas tembaga dan membantu penyolderan.
Kelebihan HASL:
Terjangkau: HASL adalah salah satu jenis pelapis termurah, sangat bagus untuk menghemat uang.
Bagus untuk menyolder: Berfungsi baik pada bagian berlubang, menghasilkan sambungan yang kuat.
Mudah diperbaiki: Area yang rusak dapat diperbaiki dengan penyolderan ulang.
Kekurangan HASL:
Permukaan kasar:Hasil akhirnya bisa tidak rata dan dapat menimbulkan masalah pada bagian-bagian kecil.
Risiko karat: Lapisan solder dapat berkarat seiring waktu, menurunkan keandalan.
Masalah lingkunganHASL tradisional menggunakan timbal, yang berbahaya, tetapi ada pilihan yang bebas timbal.
Fitur | Kelebihan HASL | Kontra HASL |
|---|---|---|
Biaya | Sangat terjangkau | N / A |
Pematerian | Cocok untuk bagian lubang tembus | Tidak ideal untuk bagian-bagian kecil |
Masa Penyimpanan | Bertahan lebih dari setahun jika disimpan dengan baik | Umur lebih pendek karena karat |
Lingkungan Hidup | Tersedia pilihan bebas timbal | HASL tradisional mengandung timbal yang berbahaya |
Daya tahan | N / A | Dapat berkarat, mengurangi keandalan |
Kehalusan Permukaan | N / A | Permukaan yang tidak rata dapat menyebabkan masalah penyolderan |
Perbaikan | Mudah diperbaiki dengan menyolder ulang | N / A |
HASL merupakan pilihan yang baik untuk banyak penggunaan, tetapi permukaannya yang kasar mungkin tidak cocok untuk proyek dengan komponen kecil atau kebutuhan permukaan halus.
ENIG (Electroless Nickel Immersion Gold): Kekuatan dan Kegunaannya
Electroless Nickel Immersion Gold (ENIG) adalah pelapis permukaan berkualitas tinggi. Produk ini menambahkan lapisan nikel di atas tembaga, dilapisi dengan lapisan emas tipis. Ini melindungi papan dan memudahkan penyolderan.
Mengapa Memilih ENIG?
Sepanjang masa:Emas menghentikan karat, menjaga nikel dan tembaga aman. Cocok untuk penyimpanan jangka panjang dan proyek yang dapat diandalkan.
Permukaan halus: ENIG menyediakan permukaan datar, cocok untuk komponen kecil seperti BGA.
Menangani panas dengan baik: Tetap baik untuk penyolderan bahkan setelah banyak siklus pemanasan, ideal untuk bangunan yang rumit.
Kegunaan ENIG:
PCB padat: ENIG sangat cocok untuk papan dengan bagian-bagian yang kecil dan rapat.
Medis dan kedirgantaraan: Kekuatan dan ketahanannya membuatnya sempurna untuk penggunaan kritis.
Produk pakaian: Daya tahan ENIG membantu perangkat ini mengatasi keausan dan kelembapan sehari-hari.
Penelitian menunjukkan ENIG berkinerja baik. Reaktivitas rendah emas menghentikan karat, sehingga papan lebih awet. Penelitian juga menunjukkan bahwa emas menjaga sambungan solder tetap kuat, terutama untuk penyolderan flip-chip. Namun, ENIG memiliki tantangan, seperti sambungan solder yang rapuh, sehingga diperlukan pengujian yang cermat.
OSP (Organic Solderability Preservative): Fitur dan Kegunaan Terbaik
Organic Solderability Preservative (OSP) adalah pelapis yang terjangkau. Produk ini menggunakan lapisan organik tipis untuk melindungi tembaga dari karat. Ramah lingkungan dan cocok untuk proyek jangka pendek.
Fitur OSP:
Biaya rendah: OSP adalah salah satu pelapis termurah, bagus untuk menghemat uang.
Aman bagi lingkungan:Menghindari logam berat, sehingga lebih baik bagi planet ini.
Dapat diperbaiki: Lapisan OSP dapat dilepas dan diaplikasikan kembali selama perbaikan.
Kegunaan Terbaik OSP:
Elektronik: OSP umum ditemukan pada perangkat berumur pendek seperti ponsel dan tablet.
Produksi massal:Biayanya yang rendah membuatnya ideal untuk produksi PCB berskala besar.
Perlindungan kelembaban: Pelindung OSP tembaga dari karat, bahkan di tempat lembab.
Penelitian mendukung keandalan OSP. Pengujian menunjukkan OSP yang dilindungi tembaga tetap bebas karat selama lebih dari setahun. Solder ini juga tetap dapat disolder selama perakitan, bahkan setelah beberapa kali siklus pemanasan. Namun, masa simpannya yang pendek dan kesulitan dalam pemeriksaan membuatnya kurang ideal untuk proyek jangka panjang atau dengan keandalan tinggi.
jenis: Pilih OSP untuk proyek yang murah dan ramah lingkungan, tetapi gunakan pelapis akhir lainnya untuk kebutuhan jangka panjang.
Timah Celup dan Perak Celup: Fitur dan Kekuatan
Timah imersi dan perak imersi merupakan pelapis permukaan PCB yang umum. Keduanya melindungi tembaga dan membantu penyolderan. Masing-masing memiliki fitur unik untuk penggunaan yang berbeda.
Kaleng Celup: Fitur dan Keunggulan
Timah perendaman menambahkan lapisan timah tipis ke tembagaLapisan ini menghentikan karat dan membantu penyolderan. Ini adalah pilihan yang terjangkau untuk banyak proyek. Permukaannya yang halus cocok untuk komponen kecil dan PCB yang padat.
Namun, timah imersi memiliki kekurangan. Seiring waktu, timah dapat berubah, sehingga penyolderan menjadi lebih sulit. Timah ini juga tidak bertahan lama seperti ENIG atau HASL. Menyimpannya dengan benar akan membuatnya berfungsi dengan baik.
Imersi Perak: Fitur dan Keunggulan
Perak imersi menambahkan lapisan perak tipis ke tembaga. Dapat menghantarkan listrik dengan baik dan tahan karat. Sangat cocok untuk sirkuit yang membutuhkan sinyal kuat, seperti sinyal frekuensi tinggi.
Tidak seperti timah, perak tidak membentuk senyawa berbahaya, sehingga sambungan solder tetap kuat. Namun, perak lebih mudah terpengaruh oleh kelembapan dan noda. Pengemasan yang baik diperlukan untuk menjaganya tetap dalam kondisi baik.
Membandingkan Timah Celup dan Perak Celup
Fitur | Timah Immersion | Perendaman Perak |
|---|---|---|
Biaya | Biaya rendah | Biaya sedang |
Solderabilitas | Bagus, tapi melemah seiring waktu | Luar biasa, tetap kuat |
Daya tahan | Umur simpan pendek | Membutuhkan perlindungan dari noda |
Aplikasi | PCB padat | Sirkuit frekuensi tinggi |
Pilih timah atau perak berdasarkan kebutuhan Anda. Pertimbangkan biaya, daya tahan, dan di mana PCB akan digunakan.
Permukaan Akhir Lainnya
Ada beberapa pelapis khusus untuk kebutuhan tertentu. Ini termasuk ENEPIG dan pelapisan emas keras. Masing-masing memiliki manfaat tersendiri untuk penggunaan tertentu.
Emas Perendaman Paladium Nikel Tanpa Listrik (ENEPIG)
ENEPIG menggunakan lapisan nikel, paladium, dan emas. Lapisan ini tahan karat dan menghasilkan sambungan solder yang kuat. Lapisan ini sangat cocok untuk penggunaan yang andal seperti peralatan medis dan kedirgantaraan. ENEPIG juga berfungsi dengan baik untuk penyambungan kawat dalam desain yang canggih.
Pelapisan Emas Keras
Pelapisan emas keras menambahkan lapisan emas tebal di atas nikel. Pelapisan ini sangat kuat dan tahan aus. Pelapisan ini sering digunakan untuk konektor dan titik kontak yang menghadapi tekanan. Namun, pelapisan ini mahal dan tidak cocok untuk setiap proyek.
Hasil akhir ini dibuat untuk pekerjaan berat, menawarkan solusi untuk kondisi sulit dan tuntutan tinggi.
Hasil Akhir Selektif: Solusi Khusus untuk Kebutuhan Khusus
Pelapisan selektif digunakan pada area PCB tertentu untuk menghemat biaya dan meningkatkan kinerja. Misalnya, ENIG dapat digunakan pada titik kritis, sementara HASL digunakan di tempat lain. Metode ini menyeimbangkan biaya dan daya tahan.
Pelapisan selektif bermanfaat dalam industri seperti mobil dan elektronik. PCB mobil menghadapi panas dan getaran, sehingga pelapisan campuran meningkatkan kekuatan. Dalam elektronik, pelapisan selektif menjaga biaya tetap rendah sekaligus memastikan kinerja yang baik.
Memilih campuran pelapis yang tepat dapat memecahkan masalah tertentu. Pendekatan ini membuat PCB bertahan lebih lama dan bekerja lebih baik dalam kondisi sulit.
olymp trade indonesiaTip: Periksa kebutuhan proyek Anda untuk melihat apakah hasil akhir selektif cocok.
Cara Memilih Permukaan Akhir yang Tepat untuk PCB Anda
Hal-hal yang Perlu Dipertimbangkan: Penggunaan, Biaya, dan Lingkungan
Memilih lapisan permukaan yang tepat tergantung pada beberapa hal. Anda perlu memikirkan bagaimana PCB akan digunakan, Anggaran Mu, dan kondisi yang akan dihadapinya. Rincian ini membantu Anda memutuskan penyelesaian terbaik untuk proyek Anda.
Ukuran dan Biaya Produksi: Membuat banyak PCB? HASL atau OSP adalah pilihan yang lebih murah. Untuk batch yang lebih kecil, ENIG atau timah imersi mungkin bekerja lebih baik, meskipun harganya lebih mahal.
Kebutuhan Penyimpanan: Pelapis seperti ENIG dan HASL bertahan lebih lama dalam penyimpanan. Pelapis ini sangat cocok untuk PCB yang tidak akan langsung digunakan.
Aturan dan Standar: Beberapa industri, seperti medis atau pembuatan mobil, memerlukan pelapis khusus. Misalnya, peraturan RoHS mungkin mengharuskan pelapis bebas timbal.
Dengan memikirkan poin-poin ini, Anda dapat memilih hasil akhir yang sesuai dengan kebutuhan dan anggaran Anda.
Mencocokkan Permukaan Akhir dengan Industri
Berbagai industri membutuhkan pelapis PCB yang berbeda. Mengetahui kebutuhan ini membantu Anda memilih yang tepat.
Mobil: PCB pada mobil tahan terhadap panas dan guncangan. ENIG dan ENEPIG kuat dan andal untuk kondisi ini.
gadget: Ponsel dan tablet sering menggunakan OSP. OSP murah dan bagus untuk penggunaan jangka pendek.
Ruang Angkasa dan Medis: Bidang-bidang ini membutuhkan penyelesaian akhir yang sangat andal. Pelapisan ENIG dan emas keras sangat bagus karena tahan terhadap keausan dan tekanan.
Studi menunjukkan bahwa ENIG dan ENEPIG merupakan pilihan yang kuat. ENIG halus dan tahan lama. ENEPIG sangat bagus untuk penyambungan kabel dan pekerjaan berat. Pemilihan lapisan akhir yang tepat untuk industri memastikan PCB berfungsi dengan baik.
Menemukan Kombinasi Kekuatan, Performa, dan Biaya yang Tepat
Menyeimbangkan ketiga hal ini membantu Anda memilih hasil akhir terbaik. Anda menginginkan hasil akhir yang berfungsi dengan baik tetapi tidak terlalu mahal.
Fitur | Apa artinya |
|---|---|
Tahan panas | Memastikan PCB dapat menahan panas tinggi, penting untuk mobil dan pesawat. |
Kekuatan fisik | Menunjukkan seberapa baik PCB menahan kerusakan, membantunya bertahan lebih lama. |
Sesuai Anggaran | Membantu Anda memilih hasil akhir yang sesuai tanpa mengeluarkan biaya berlebihan. |
Kebutuhan Industri | Berfokus pada kebutuhan PCB, seperti ketahanan air atau kemudahan penyolderan. |
Kemudahan Penyolderan | Memastikan bagian-bagian menempel dengan baik, mengurangi risiko masalah sambungan. |
Perlindungan Jangka Panjang | Memeriksa seberapa baik lapisan akhir menjaga PCB tetap aman dalam kondisi sulit. |
Misalnya, jika PCB Anda perlu menahan panas, ENIG atau ENEPIG sepadan dengan biaya tambahannya. Namun, untuk proyek jangka pendek yang lebih murah, OSP adalah pilihan yang cerdas. Dengan membandingkan fitur-fitur ini, Anda dapat menemukan hasil akhir terbaik untuk PCB Anda.
jenisUji penyelesaian PCB Anda dalam kondisi dunia nyata untuk memastikannya berfungsi seperti yang diharapkan.
Finishing permukaan merupakan kunci untuk membuat PCB Anda kuat dan andal. Finishing melindungi papan dari karat, kerusakan, dan kondisi sulit. Ini membantu PCB bekerja dengan baik dan bertahan lebih lama. Memilih finishing yang tepat meningkatkan kemampuan PCB Anda dalam menangani panas, air, atau tekanan.
Ingat: Permukaan akhir yang baik membuat PCB Anda berfungsi lebih lama dan lebih baik. Pikirkan kebutuhan proyek Anda untuk memilih opsi terbaik demi keberhasilan yang bertahan lama.
FAQ (Pertanyaan Umum)
Apa tujuan utama penyelesaian permukaan pada PCB?
Pelapisan permukaan menjaga tembaga pada PCB agar aman dari karat dan kerusakan. Pelapisan ini juga membantu penyolderan dan membuat papan lebih awet. Lapisan pelindung ini meningkatkan kinerja PCB dalam berbagai kondisi.
Bagaimana cara memilih permukaan akhir yang terbaik untuk PCB saya?
Pikirkan tentang bagaimana Anda akan menggunakan PCB, anggaran Anda, dan lingkungan. Untuk proyek yang tahan lama, ENIG atau ENEPIG adalah pilihan yang baik. Untuk penggunaan jangka pendek yang lebih murah, OSP atau HASL bekerja lebih baik. Pilih lapisan akhir yang sesuai dengan kebutuhan proyek Anda.
Apakah semua permukaan akhir ramah lingkungan?
Tidak, tidak semua pelapis ramah lingkungan. OSP lebih aman bagi planet ini karena tidak mengandung logam berbahaya. HASL, terutama yang mengandung timbal, kurang aman. Periksa kepatuhan RoHS jika Anda memerlukan opsi yang ramah lingkungan.
Apakah lapisan permukaan bisa mempengaruhi kualitas penyolderan?
Ya, bisa. Pelapis seperti ENIG menghasilkan permukaan yang halus untuk sambungan solder yang kuat. HASL bisa kasar, sehingga penyolderan menjadi lebih sulit. Pengujian pelapis memastikan pelapis tersebut berfungsi dengan baik untuk penyolderan.
Berapa lama lapisan permukaan biasanya bertahan?
Umur pakainya tergantung pada jenisnya. ENIG dan ENEPIG bertahan lebih lama karena tahan karat. OSP tidak bertahan lama dan lebih baik untuk penggunaan jangka pendek. Menyimpan PCB dengan benar dapat membantu lapisan akhir bertahan lebih lama.
