די סאָלדער מאַסקע שיכט אויף אַ פּקב באַציט זיך צו דעם טייל פון דער ברעט באדעקט מיט גרינער סאָלדער קעגנשטעל טינט. געביטן מיט סאָלדער מאַסקע עפענונגען ווערן איבערגעלאָזט אָן טינט, וואָס אַנטפּלעקט דעם קופּער פֿאַר ייבערפלאַך באַהאַנדלונג און סאָלדערינג קאָמפּאָנענטן. געביטן אָן עפענונגען ווערן באדעקט מיט סאָלדער מאַסקע טינט צו פאַרמייַדן אַקסאַדיישאַן און ליקאַדזש.
דריי סיבות פֿאַר סאָלדער מאַסקע עפענונגען:
1. דורך-לאָך פּאַד עפענונגען:
דורכ-לאָך פּאַדס דאַרפן סאָלדער מאַסקע עפענונגען. אָן די עפענונגען, וועלן די סאָלדער פונקטן זיין באדעקט מיט טינט, מאַכנדיג עס אוממעגלעך צו סאָלדערן קאָמפּאָנענט דראָטן.
2. SMD פּאַד עפענונגען:
לאָטער מאַסקע עפענונגען זענען נויטיק פֿאַר SMD פּאַדס צו דערמעגלעכן לאָטערן. אויב די לאָטער געגנט האט נישט קיין עפענונגען, וועלן די פּאַדס זיין באדעקט מיט טינט, וואָס וועט זיי עפֿעקטיוו מאַכן נישט נוצלעך.
3. גרויסע קופּער שטח עפענונגען:
כּדי צו פֿאַרגרעסערן די קראַנט קאַפּאַציטעט אָן צו פֿאַרברייטערן די שפּורן, ווערן געוויסע געביטן מיט צין באַפּלאַטעט. צין-באַפּלאַטעט פֿאָדערט לאָדן-מאַסקע עפענונגען אין די געביטן.
פארוואס סאָלדער מאַסקע עפענונגען זענען גרעסער ווי פּאַדס
סאָלדער מאַסקע עפענונגען זענען בכלל גרעסער ווי די פּעדס צו רעכענען מיט פאַבריקאַציע טאָלעראַנסעס. אויב די סאָלדער מאַסקע עפענונג איז די זעלבע גרייס ווי די פּעד, קענען פּראָדוקציע וואַריאַנסעס פירן צו סאָלדער מאַסקע טינט וואָס באדעקט אַ טייל פון די פּעד. צו פאַרמייַדן דעם, סאָלדער מאַסקע עפענונגען זענען טיפּיקלי געוואקסן מיט 4-6 מיל ווייַטער פון די פּעד דימענשאַנז, גענומען אין באַטראַכט נאָרמאַל פּקב פאַבריקאַציע טאָלעראַנסעס.
סיבות פון סאָלדער מאַסקע אויסלאָזונג
1. גערבער טעקע טעותים:
בעת דעם אויסשטעל פּראָצעס, קען אַ דיזיינער אַקסאַדענטאַל אויסלאָזן סאָלדער מאַסקע עפענונגען אין דער גערבער טעקע צוליב פאַלשע סעטטינגס אָדער טעותים. אויב די סאָלדער מאַסקע שיכט איז נישט ריכטיק קאָנפיגורירט צו אַרייַננעמען פּאַד עפענונגען בעת גערבער רעזולטאַט, וועט דער רעזולטאַט טעקע פעלן די נייטיקע עפענונגען.
2. אומרעכטע פּאַקעט פּלאַן:

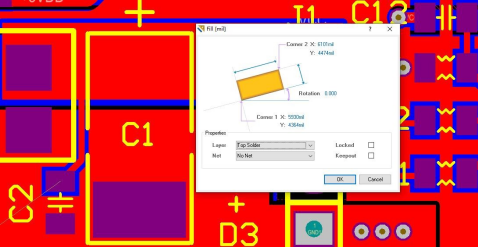

טעותים אין די פּקב פּאַקעט פּלאַן קענען פירן צו פעלנדיקע סאָלדער מאַסקע עפענונגען. די לייזונג איז צו קאָנפיגורירן די פּאַד פּראָפּערטיעס ריכטיק. אין די פּאַד סטעק פאַרוואַלטער, לייג צו די סאָלדערמאַסק שפּיץ (אָדער דנאָ ) און סטרויערן די סאָלדערמאַסק פאָרעם צו דערגרייכן די געוואונטשע עפענונג.
3. ווייכווארג ווערסיע אינקאמפאטיביליטעט:
אונטערשיידן צווישן EDA ווייכווארג ווערסיעס קענען פירן צו אויסלאזונגען אין די סאָלדער מאַסקע. למשל, ניצן אַ הויך-ווערסיע AD ווייכווארג, וואו פּעדס ווערן דעפינירט מיט דער Track פונקציע, קען פירן צו פּראָבלעמען ווען מען עפנט די Gerber טעקע אין אַ נידעריקער ווערסיע. אין עלטערע ווערסיעס, דזשענערירן טראַקס נישט קיין סאָלדער מאַסקע עפענונגען, בשעת הויך-ווערסיע AD ווייכווארג גיט ספּעציעלע אַטריביוטן צו טראַקס.
4. אומרעכטע וויאַ אַטריביוטן:
אין AD ווייכווארג, קען צולייגן פּעדס ניצנדיק VIA אנשטאט PAD פירן צו פראבלעמען מיט א סאָלדער מאסק. וויאַס האבן טיפיש א דיפאָלט סאָלדער מאסק דעקונג סיידן מען קאנפיגורירט עס מאַנועל אַנדערש. אויב וויאַס וואָס דאַרפן סאָלדער מאסק עפענונגען ווערן נישט ריכטיג צוגעגעבן, קענען זיי ווערן באדעקט בעת פאַבריקאַציע.
5. טעקע ענדערונגען:
בעת איטעראַטיווע דערהייַנטיקונגען, רידיזיינז, אדער קאָפּירן ברעט טעקע, קענען סאָלדער מאַסקע עפענונגען אַקסאַדענטאַל אויסגעמעקט ווערן צוליב אַ באַניצער טעות, וואָס רעזולטירט אין פעלנדיקע עפענונגען אין די לעצט פּלאַן און פאַרהיטן געהעריק סאָלדערינג.
דורך זיך אפגעבן מיט די אלגעמיינע סיבות און נאכפאלגן ריכטיגע דיזיין פראקטיקעס, קען מען מינימיזירן די אויסלאזונגען פון סאלדער מאסקע אין PCB דיזיינס, וואס זיכערט אז עס זענען פארלעסלעכע סאלדער און פונקציאנאליטעט.
