Sistem bantuan pengemudi yang canggih membutuhkan PCB yang canggih. PCB ini sangat penting untuk sistem mengemudi berbantuan ADAS pada kendaraan listrik. Material papan sirkuit cetak khusus membantu menghubungkan sensor, kamera, dan radar dengan mudah. Sistem ini menggunakan material frekuensi tinggi dengan rugi-rugi rendah. Hal ini membantu sensor mengirimkan sinyal yang jelas dan cepat dengan gangguan minimal. PCB otomotif harus menangani banyak sensor yang bekerja bersama. PCB juga perlu memproses data secara real-time untuk sistem mengemudi berbantuan ADAS. Kendaraan modern membutuhkan papan sirkuit cetak yang andal. PCB juga harus berukuran kecil agar dapat memuat banyak sensor di ruang sempit.
Material Tg tinggi pada PCB membantu PCB tetap stabil saat panas. Hal ini membuat PCB otomotif kuat dalam kondisi sulit. Hal ini membantu sistem penggerak berbantuan ADAS tetap andal bahkan di lingkungan ekstrem.
Pasar untuk PCB dalam sistem ini masih bertumbuh.
Metrik/Segmen | Proyeksi/Nilai |
|---|---|
CAGR (2025-2035) | Tentang 5.5% |
Ukuran Pasar 2025 | USD 10.98 miliar |
Ukuran Pasar 2035 | USD 18.79 miliar |
Jenis PCB Terkemuka (2025) | PCB multi-lapis (pangsa pendapatan 53.4%) |
Insinyur bekerja pada masalah dan ide baru. Mereka merancang sistem yang menghubungkan lebih banyak sensor dan menangani lebih banyak data daripada sebelumnya.
Ringkasan Utama
PCB tingkat lanjut Menghubungkan sensor, kamera, dan radar. Mereka membantu mobil listrik melaju dengan aman. Mereka juga membantu mobil bereaksi cepat.
PCB mengubah sinyal sensor menjadi data digital. Proses ini dilakukan dengan cepat dan jelas. Hal ini memungkinkan fitur ADAS bekerja secara real-time.
PCB manajemen daya menjaga baterai tetap aman. PCB ini mengontrol pengisian daya, suhu, dan keamanan pada mobil listrik.
PCB kecil menghemat ruang dan berat. Hal ini memungkinkan lebih banyak sensor untuk ditempatkan di tempat yang sempit. Sensor tetap berfungsi dengan baik.
Jenis baru seperti fleksibel dan PCB kepadatan tinggi Membuat mobil lebih aman. Mereka mempercepat perpindahan data. Mereka juga membantu mobil menjadi lebih ramah lingkungan.
ADAS Assisted Driving dan PCB
Integrasi Sensor dan Kamera
PCB otomotif Membantu menghubungkan sensor untuk sistem mengemudi berbantuan ADAS. PCB ini menghubungkan sensor dan kamera ke unit kontrol mobil. Radar, lidar, kamera, dan sensor ultrasonik adalah jenis yang paling umum. Setiap sensor membantu mobil mengetahui lingkungan di sekitarnya.
Unit radar menggunakan gelombang radio untuk mendeteksi objek jauh maupun dekat. Radar membantu kendali jelajah dan memantau titik buta.
Sensor lidar menggunakan laser untuk memindai area di sekitar mobil. Sensor ini memberikan peta detail untuk mendeteksi rintangan dan tetap berada di jalur.
Sistem kamera mencakup kamera depan, samping, dan termal. Kamera-kamera ini membantu saat parkir, mencari jalur, dan berkendara saat pandangan sulit.
Sensor ultrasonik bekerja di dekat mobil. Sensor ini membantu saat parkir dan memeriksa titik buta.
PCB otomotif harus menghubungkan semua sensor ini secara bersamaan. PCB ini menggunakan chip khusus untuk mengelola daya dan data. Beberapa chip daya dapat memberikan daya ke banyak kamera sekaligus. Prosesor canggih dapat menangani data dari kamera, radar, dan lidar dalam satu chip. Hal ini membuat sistem lebih kecil, lebih kuat, dan lebih baik.
Catatan: Sensor dan kamera harus disejajarkan dan diatur dengan tepat. PCB otomotif juga melindunginya dari panas, air, dan guncangan sehingga tahan lama.
Konversi dan Pemrosesan Data
PCB dalam sistem penggerak berbantuan adas Mengubah sinyal sensor menjadi data digital. Kebanyakan sensor mengirimkan sinyal analog terlebih dahulu. PCB menggunakan amplifier untuk memperkuat sinyal ini. Kemudian, konverter mengubah sinyal menjadi data digital.
Penguat penguatan yang dapat diprogram membantu memanfaatkan rentang penuh konverter. Hal ini membuat sinyal lebih akurat.
Konverter Sigma-delta banyak digunakan karena jernih dan senyap. Hal ini penting untuk keselamatan.
Kecepatan pengambilan sampel yang cepat memungkinkan sistem bekerja cepat untuk kontrol waktu nyata.
Setelah sinyal diubah, PCB mengirimkan data digital ke unit kontrol. Unit-unit ini menggunakan penyimpanan yang kuat, seperti SSD yang tangguh, untuk menyimpan dan mengakses data dengan cepat. Penyimpanan ini bekerja dengan cepat, memiliki waktu tunggu yang singkat, dan dapat memperbaiki kesalahan. Hal ini membantu sistem membuat pilihan yang aman untuk mengemudi mandiri.
PCB otomotif juga menjaga suhu tetap dingin dan sinyal tetap jernih. PCB ini menggunakan material dan desain khusus untuk mengontrol panas dan mencegah interferensi. Hal ini membantu sistem menggunakan data dari semua sensor tanpa perlu menunggu. Konversi dan pemrosesan data yang baik diperlukan untuk hal-hal seperti penghindaran tabrakan dan peringatan lajur.
Kutipan Blok: PCB canggih memungkinkan mobil menggunakan dan mengontrol data dari banyak sensor sekaligus. Hal ini membantu ADAS dan fitur self-driving bekerja dengan aman dan baik.

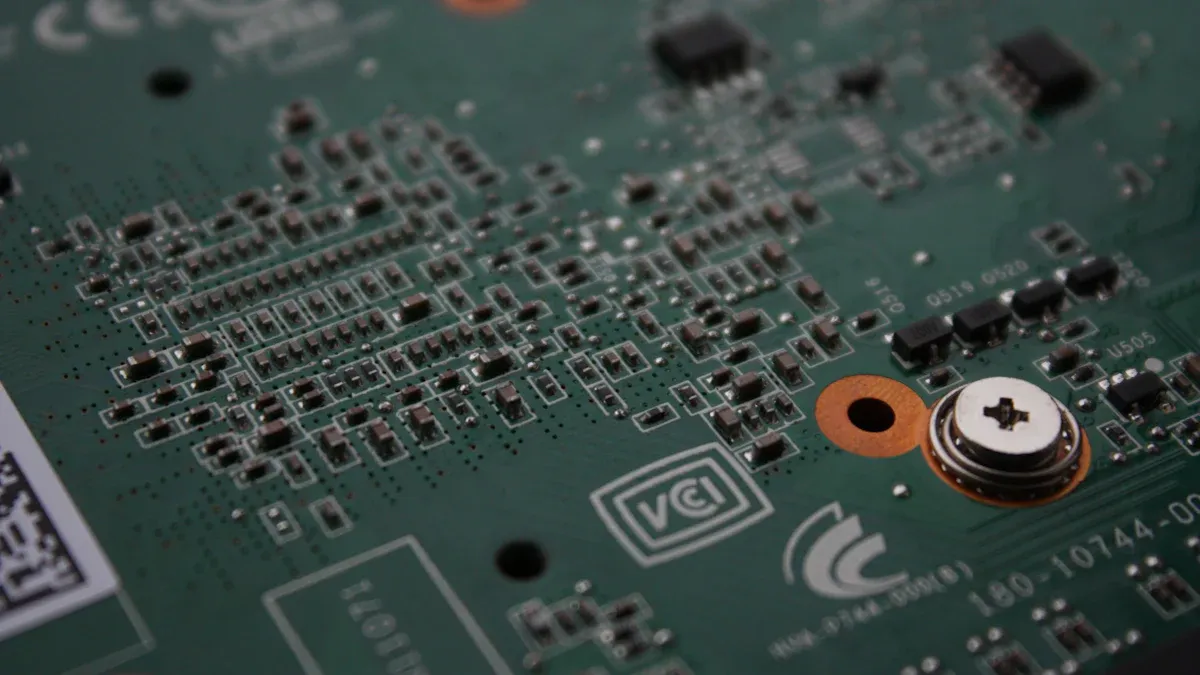

PCB Otomotif pada Kendaraan Listrik
Power Management
PCB otomotif membantu mengontrol daya pada kendaraan listrik. PCB ini memindahkan energi dari baterai ke komponen mobil. PCB ini menjaga baterai tetap aman dan berfungsi dengan baik dalam jangka panjang. Berikut beberapa cara PCB otomotif mengelola daya:
Mereka memantau tegangan dan suhu untuk mencegah panas berlebih. Ini menjaga baterai tetap berfungsi optimal.
Mereka mengendalikan pengisian dan pengosongan untuk melindungi baterai dari kerusakan.
Penyeimbangan sel membantu baterai bertahan lebih lama dan bekerja lebih baik.
Fitur keselamatan seperti proteksi hubung singkat dan tegangan lebih menjaga mobil tetap aman.
Desain PCB berdensitas tinggi membuat aliran daya lebih baik di ruang kecil.
PCB inti logam menjauhkan panas dari bagian-bagian penting.
Sensor pintar dalam pcb memberikan data waktu nyata untuk kontrol yang lebih baik.
Pcb ini tetap kuat bahkan saat diguncang, terkena panas, atau basah.
Fitur desain khusus membantu PCB otomotif berfungsi dengan baik ketika kebutuhan daya berubah. Tabel di bawah ini menunjukkan bagaimana pilihan-pilihan ini membantu kendaraan listrik tetap aman dan berfungsi dengan baik:
Fitur Desain | Tujuan/Manfaat |
|---|---|
Bahan TG Tinggi | Jaga pcb tetap kuat saat terkena panas, untuk mencegah kerusakan. |
Membawa lebih banyak arus dan membuang panas, yang membantu baterai dan pengisian daya. | |
multi-lapisan Desain PCB | Memindahkan daya dan tanah dengan lebih baik, membuat sistem bekerja lebih cepat. |
Impedansi Terkendali | Jaga sinyal tetap jelas demi keselamatan dan pengendalian kecepatan tinggi. |
Manajemen Termal | Gunakan penyerap panas dan bahan khusus untuk menghentikan panas berlebih. |
PCB otomotif memanfaatkan fitur-fitur ini untuk membantu kendaraan listrik berjalan dengan baik, bahkan selama pengisian cepat atau perubahan kecepatan yang cepat. PCB yang baik memastikan sistem kontrol dan keselamatan mobil selalu berfungsi.
Komunikasi Berkecepatan Tinggi
Kendaraan listrik membutuhkan pergerakan data yang cepat dan aman untuk ADAS. Data yang cepat memungkinkan unit kontrol mobil bertindak cepat ketika sensor mengirimkan informasi. PCB pada mobil-mobil ini membantu menghubungkan sensor dan komputer. PCB membantu hal-hal seperti kendali jelajah adaptif dan peringatan lajur.
Pcb harus segera menangani data sensor untuk menjaga keamanan mobil.
PCB frekuensi tinggi memungkinkan data bergerak cepat sehingga mobil dapat bereaksi cepat.
Pcb berkinerja tinggi membantu 5G, yang diperlukan untuk komunikasi V2X.
Pcb yang fleksibel dan kaku membantu data bergerak dengan baik dan muat di ruang kecil.
Desain PCB otomotif juga memastikan data tetap aman dan akurat. Teknisi menguji sinyal untuk memastikannya tetap jernih dan mencegah kesalahan. Pengujian EMI memastikan PCB tidak mengganggu sistem mobil lainnya. Mengikuti aturan seperti ISO 26262 dan CISPR 25 menjaga mobil tetap aman dan andal.
Tips: Komunikasi yang cepat dan aman antar unit kontrol sangat penting untuk keselamatan di setiap kendaraan listrik. PCB otomotif mewujudkannya dengan desain yang cerdas, pengujian, dan kepatuhan terhadap aturan.
Tantangan PCB dalam Mobil Self-Driving
Miniaturisasi
Mobil tanpa pengemudi memerlukan banyak sensor dan kamera di ruang sempit. Miniaturisasi PCB Membantu memasukkan lebih banyak barang ke tempat yang sempit. Namun, ini tidak mudah dan menimbulkan beberapa masalah:
Membuat komponen-komponen kecil lebih sulit dan membutuhkan peralatan khusus. Hal ini membuat biaya pembuatannya lebih mahal.
Ketika bagian-bagiannya berdekatan, suhunya menjadi lebih panas. Lebih sulit untuk menjaganya tetap dingin.
Tata letak yang padat dapat mengacaukan sinyal dan menimbulkan lebih banyak gangguan.
Pcb kecil sulit diuji dan diperbaiki, jadi pemeriksaan kualitas lebih sulit.
Konektor mini seperti FAKRA-Mini dan Mini Coax menghemat banyak ruang. Konektor ini dapat membuat PCB hingga 80% lebih kecil dan 75% lebih ringan. Konektor ini bergerak data sangat cepat, hingga 28 Gbps dan 20 GHz. Sensor ini membantu mobil swakemudi mengirimkan data dengan cepat dan aman. Konstruksinya yang kokoh membuat sensor ini tetap berfungsi bahkan di medan yang sulit. Hal ini memungkinkan lebih banyak sensor bekerja bersama tanpa membuat mobil lebih besar atau lebih berat.
Aspek | Manfaat untuk Mobil Self-Driving |
|---|---|
Hemat Ruang dan Berat | Lebih banyak sensor dalam ruang lebih sedikit, kendaraan lebih ringan |
Kecepatan Data | Data cepat dan andal untuk radar, lidar, dan kamera |
Daya tahan | Performa konsisten di lingkungan yang sulit |
Desain kompak | Lebih banyak fitur tanpa mengubah ukuran kendaraan |
Manajemen Termal
Mobil self-driving menggunakan PCB yang kuat dan menghasilkan banyak panas. Pendinginan yang baik menjaga sistem ini tetap aman dan berfungsi dengan baik. Para insinyur menggunakan berbagai cara untuk mengendalikan panas:
Bahan khusus seperti alumina atau aluminium nitrida dapat menahan panas tinggi.
PCB tembaga tebal mengalirkan lebih banyak arus dan menyebarkan panas dengan lebih baik.
Via termal membantu memindahkan panas melalui papan.
Penempatan komponen secara hati-hati akan mencegah terbentuknya titik panas.
Saluran tembaga yang lebih lebar dan area tembaga yang besar membantu membuang panas.
Peredam panas dan bantalan khusus menjaga komponen tetap dingin.
Pengujian komputer selama desain membantu menemukan masalah panas sejak dini.
Pengujian dalam kondisi panas dan dingin akan memeriksa apakah papan akan bertahan lama.
Material seperti Isola FR408HR, inti aluminium, dan polimida membantu PCB tetap dingin dan kuat. Langkah-langkah ini menjaga mobil self-driving tetap aman, bahkan dalam cuaca yang sangat panas atau dingin.
Keandalan dan Kepatuhan
Mobil self-driving harus beroperasi dengan aman selama bertahun-tahun. PCB menghadapi guncangan, air, dan perubahan suhu yang drastis. Untuk memastikan ketahanannya, produsen mengikuti aturan ketat:
ISO 26262 memeriksa keselamatan dan risiko.
IPC-6012DA dan IPC-6013E menetapkan aturan untuk PCB kaku dan fleksibel.
AEC-Q100 dan AEC-Q200 menguji komponen untuk tekanan mobil.
Pelapis ENIG menghentikan karat dan menjaga sinyal tetap jelas.
Pengujian seperti pemanasan, pengocokan, dan penjatuhan akan memeriksa ketangguhan papan.
Bahan harus tahan terhadap panas, air, dan tekanan.
PCB otomotif juga harus mematuhi aturan ramah lingkungan seperti RoHS. Aturan mutu seperti IATF 16949:2016 memastikan papan dibuat dengan benar dan dapat dilacak. Langkah-langkah ini membantu papan sirkuit tercetak pada mobil tanpa pengemudi tetap aman dan tahan lama.
Inovasi dalam Kendaraan Otonom
PCB HDI dan Rigid-Flex
Desain PCB interkoneksi kepadatan tinggi dan rigid-flex mengubah dunia otomotif. PCB HDI memiliki garis dan ruang yang sangat kecil. Hal ini memungkinkan lebih banyak sirkuit untuk muat di area yang kecil. Para insinyur dapat membuat sistem yang lebih kecil dengan lebih banyak fitur. Fitur-fitur ini termasuk fitur parkir otomatis dan pencegahan tabrakan. PCB rigid-flex menggabungkan komponen keras dan lentur. Hal ini menjadikannya kuat dan fleksibel. Desain ini membantu komponen elektronik untuk muat di ruang mobil yang sempit.
PCB HDI memungkinkan lebih banyak sensor dan prosesor bekerja bersama. Hal ini membantu mobil melaju lebih baik.
PCB rigid-flex mengurangi penggunaan konektor dan kabel. Hal ini membuat sistem lebih ringan dan lebih andal.
Perusahaan besar membangun pabrik baru dan bekerja sama untuk membuat lebih banyak HDI dan PCB fleksibel untuk mobil-mobil ini.
Semakin banyak orang menginginkan mobil listrik dan teknologi self-driving yang lebih baik, sehingga permintaan terhadap PCB ini meningkat.
HDI dan PCB rigid-flex membantu mobil memproses data dengan cepat dan aman. Hal ini sangat penting bagi masa depan mobil swakemudi.
Sirkuit Fleksibel dan Keberlanjutan
Sirkuit fleksibel penting dalam mobil self-driving baru. Sirkuit ini dapat ditekuk dan diputar agar sesuai dengan ruang yang kecil atau tidak umum. PCB fleksibel menghubungkan sensor, layar, dan unit kontrol. Mereka juga membuat mobil lebih ringan dan menggunakan lebih sedikit material. Ini membantu menghemat energi.
Sirkuit fleksibel membantu menciptakan sistem yang kecil dan tangguh. Hal ini diperlukan untuk mobil pintar tanpa pengemudi.
Mereka membiarkan mobil memiliki dasbor lampu dan layar pintar.
PCB fleksibel menggunakan material yang lebih mudah didaur ulang dan lebih aman. Ini baik untuk planet ini.
Beberapa PCB baru menggunakan material berbasis tumbuhan seperti asam polilaktat dan selulosa. Hal ini mengurangi polusi.
Perusahaan menggunakan peralatan hemat air, bahan kimia yang lebih aman, dan daur ulang untuk membuat PCB lebih baik bagi alam.
Tindakan ini membantu memenuhi aturan seperti RoHS dan ISO 14001 untuk menjaga keselamatan manusia dan bumi.
Praktik Keberlanjutan | Manfaat untuk PCB Otomotif |
|---|---|
Solder bebas timah | Mengurangi limbah beracun |
Laminasi berbasis bio | Menggunakan sumber daya terbarukan |
Daur ulang air | Menghemat air bersih dan mengurangi polusi |
Pembuatan aditif | Menurunkan limbah material |
Pembongkaran lebih mudah | Membantu daur ulang di akhir masa pakai |
Teknologi pcb yang fleksibel dan ramah lingkungan membantu membuat mobil lebih aman, lebih cerdas, dan lebih baik bagi lingkungan.
PCB canggih membantu mobil swakemudi menjadi lebih baik. PCB memungkinkan mobil menggunakan data waktu nyata dan berkomunikasi dengan cepat. PCB ini juga membantu menjaga keamanan mobil. Lebih banyak dana dialokasikan untuk membuat sistem ini lebih kecil dan lebih kuat. Para insinyur bekerja untuk memastikan mobil dapat mengemudi sendiri dengan baik.
Aspek | Dampak pada Teknologi PCB Mobil Self-Driving |
|---|---|
integrasi | Pemrosesan waktu nyata dan fungsi penting keselamatan |
Keandalan dan Daya Tahan | Operasi berkelanjutan di lingkungan yang keras |
Transmisi Data Berkecepatan Tinggi | Pertukaran data cepat untuk pengambilan keputusan |
Penelitian baru mengkaji desain berlapis-lapis dan sirkuit fleksibel.
Orang-orang juga mencoba material baru untuk PCB.
Para ahli beranggapan mobil tanpa pengemudi akan segera menggunakan PCB yang lebih baik.
Ini akan membantu mobil menjadi lebih pintar dan lebih aman untuk semua orang.
FAQ (Pertanyaan Umum)
Apa peran PCB otomotif dalam pengemudian berbantuan adas?
PCB otomotif menghubungkan sensor, kamera, dan radar. PCB membantu komponen-komponen ini bekerja sama. Papan ini memindahkan data dengan cepat di antara semua sensor. Hal ini memungkinkan sistem penggerak berbantuan ADAS bereaksi dengan cepat. Kontrol waktu nyata membuat kendaraan listrik lebih aman dan andal.
Bagaimana PCB meningkatkan keselamatan pada mobil tanpa pengemudi?
PCB membantu sistem keselamatan dengan memindahkan data dengan sangat cepat. PCB menjaga koneksi yang kuat antara sensor dan unit kontrol. Sinyal yang jelas membantu mobil mendeteksi bahaya dengan segera. Hal ini memungkinkan mobil tanpa pengemudi bereaksi cepat untuk menjaga keselamatan penumpang.
Mengapa miniaturisasi penting untuk papan sirkuit cetak di kendaraan otonom?
Miniaturisasi memungkinkan para insinyur menempatkan lebih banyak sensor di ruang sempit. Hal ini membantu mobil swakemudi untuk memuat lebih banyak fitur di dalamnya. Papan yang lebih kecil juga membuat mobil lebih ringan. Mobil yang lebih ringan menggunakan lebih sedikit energi dan bekerja lebih baik dengan teknologi mengemudi baru.
Tantangan apa yang dihadapi desain pcb otomotif dalam aplikasi ev?
Desain PCB otomotif harus tahan terhadap panas, guncangan, dan kelembapan. Mereka harus bekerja dengan baik dengan data berkecepatan tinggi. Insinyur harus mematuhi aturan keselamatan yang ketat. Hal ini membantu kendaraan listrik tetap aman dan berfungsi dalam kondisi apa pun.
Bagaimana sirkuit fleksibel mendukung keberlanjutan dalam sistem otonom?
Sirkuit fleksibel menggunakan material yang mudah didaur ulang. Hal ini membantu mengurangi limbah dan menghemat energi. Perusahaan-perusahaan menggunakan cara-cara ramah lingkungan untuk membuat papan-papan ini. Hal ini mendukung tujuan keberlanjutan untuk sistem penggerak otonom.
