Pengantar
IC Timer 555 adalah chip sirkuit serbaguna yang digunakan dalam rangkaian pengatur waktu, pembangkit pulsa, dan osilasi. IC ini merupakan salah satu penemuan terkemuka dan paling populer di dunia teknologi saat ini. Sirkuit terpadu (IC) pengatur waktu 555 pertama kali dirancang oleh Hans Camenzind, seorang insinyur elektronik Swiss. Camenzind mengerjakan desain akhir selama beberapa bulan untuk membangun berbagai iterasi uji secara manual di papan tempat memotong roti dengan komponen-komponen diskrit. IC pengatur waktu 555 adalah chip sirkuit terpadu serbaguna yang dapat diaplikasikan dalam rangkaian pengatur waktu, osilasi, dan pembangkit pulsa. IC ini merupakan salah satu penemuan terkemuka dan populer di dunia elektronik. Sebuah rangkaian pengatur waktu monolitik, pengatur waktu 555, sama andal dan murahnya, seperti op-amp yang bekerja di area yang sama. IC ini dapat menghasilkan
Ketika desainnya rampung, Camenzind duduk di meja gambar dan menggunakan pisau cukur untuk memotong desain sirkuit ke dalam selembar plastik. Total 23 BJT, 15 resistor, dan 2 dioda dipotong ke dalam plastik. Potongan-potongan ini kemudian direduksi untuk menghasilkan masker etsa yang akan dietsa pada wafer silikon. Pekerjaan desain dari awal hingga akhir yang dikerjakan oleh satu orang kini dikerjakan oleh tim insinyur yang besar dengan perangkat lunak desain, simulasi, perutean, dan etsa yang kompleks untuk menangani tugas rumit dalam desain IC modern.
Dasar-Dasar IC Timer 555
Timer 555 adalah sirkuit terpadu monolitik digital yang berfungsi sebagai generator jam yang sangat serbaguna dalam sistem elektronik. Sirkuit terpadu ini dapat dikonfigurasi sebagai multivibrator stabil atau monostabil, sehingga mudah beradaptasi dengan berbagai aplikasi pengaturan waktu. Dikembangkan pada tahun 1970 oleh Signetics Corporation dan dirancang oleh Hans Camenzind pada tahun 1971, IC timer 555 beroperasi sebagai perangkat linier dengan kompatibilitas yang sangat baik dengan sirkuit digital CMOS maupun TTL. Sirkuit terpadu timer 555 standar terdiri dari 25 transistor, 15 resistor, dan 2 dioda, semuanya dikemas dalam paket dual in-line 8-pin yang ringkas, sehingga ideal untuk tata letak PCB dengan ruang terbatas.
Arsitektur dan Pinout
Arsitektur internal IC pewaktu 555 terdiri dari tiga resistor 5 kiloohm yang dihubungkan secara seri, membentuk jaringan pembagi tegangan yang menjadi asal nama IC ini. Resistor-resistor ini menghasilkan tegangan referensi sepertiga dan dua pertiga dari tegangan suplai, yang sangat penting untuk operasi pembanding. IC ini berisi dua pembanding yang bekerja sama dengan flip-flop internal untuk mengontrol status keluaran, sementara transistor pelepasan internal menyediakan jalur terkontrol untuk pengaturan waktu pelepasan kapasitor.
Tabel Deskripsi Pinout
| 1 | Tanah (GND) | Terhubung ke ground sirkuit dan berfungsi sebagai titik referensi tegangan. Pentanahan PCB yang tepat sangat penting untuk operasi yang stabil. |
| 2 | Pelatuk | Memulai siklus pengaturan waktu ketika tegangan turun di bawah sepertiga Vcc. Jaga agar jejak bebas noise melalui perutean PCB yang cermat. |
| 3 | Keluaran | Menyediakan sinyal keluaran pengatur waktu, dengan arus sumber atau arus tenggelam hingga 200 mA. Dapat langsung menggerakkan LED, relai, atau beban arus sedang. |
| 4 | Reset | Input aktif-rendah yang mereset timer ketika tegangan turun di bawah 0.7V. Hubungkan ke Vcc melalui resistor pull-up untuk operasi normal. |
| 5 | Tegangan Kontrol | Menyediakan akses ke pembagi tegangan internal pada dua pertiga Vcc. Bypass ke ground dengan kapasitor 0.01µF untuk mencegah derau. |
| 6 | ambang | Mengakhiri siklus pengaturan waktu ketika tegangan melebihi dua pertiga Vcc. Kapasitor pengaturan waktu terhubung di sini pada sebagian besar konfigurasi. |
| 7 | Melepaskan | Terhubung ke kolektor transistor pelepasan internal. Menyediakan jalur pelepasan terkontrol untuk kapasitor pewaktu. |
| 8 | VDC | Tegangan suplai positif (4.5V–16V). Pasang kapasitor decoupling keramik 0.1µF di dekat pin ini pada PCB. |
Opsi Paket PCB
IC pewaktu 555 tersedia dalam DIP 8-pin untuk pemasangan tembus lubang dan SOIC 8-pin untuk aplikasi pemasangan permukaan. Paket DIP memiliki jarak baris 0.3 inci dengan lubang berdiameter 0.8-1.0 mm. Varian pemasangan permukaan memerlukan dimensi bantalan yang presisi untuk pembentukan fillet solder yang tepat. Selalu sertakan tanda orientasi dan indikator pin-1 pada PCB untuk mencegah kesalahan perakitan.
Operasi Mode
Sirkuit terpadu pewaktu 555 beroperasi dalam tiga mode berbeda, masing-masing melayani kebutuhan pengaturan waktu dan osilasi yang berbeda dalam aplikasi PCB. IC ini beroperasi pada rentang tegangan yang luas, mulai dari 4.5V hingga 15V DC, sehingga cocok untuk berbagai konfigurasi catu daya.

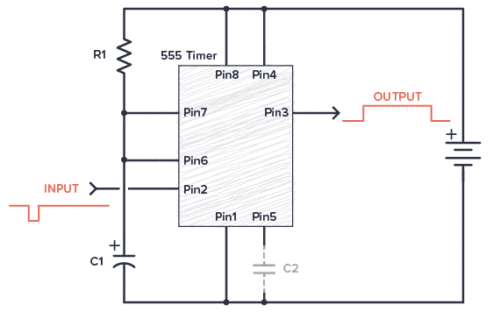

Mode Monostabil
Dalam konfigurasi monostabil, IC pewaktu 555 menghasilkan satu pulsa keluaran ketika dipicu. Periode pewaktu ditentukan oleh nilai resistor dan kapasitor eksternal menggunakan rumus T = 1.1 × R × C. Untuk operasi PCB yang andal, posisikan komponen pewaktu dekat dengan IC dengan jejak pendek untuk meminimalkan kerentanan terhadap derau. Tambahkan kapasitor bypass 0.01µF pada pin tegangan kontrol untuk tegangan referensi yang stabil. Mode ini ideal untuk pembangkitan pulsa, rangkaian tunda waktu, dan sakelar yang diaktifkan dengan sentuhan.
Mode Astabil
Mode astabil menghasilkan keluaran gelombang persegi kontinu tanpa pemicu eksternal, sempurna untuk pembangkitan clock dan aplikasi osilator. Frekuensi bergantung pada dua resistor dan satu kapasitor, dihitung sebagai f = 1.44 / ((R1 + 2×R2) × C). Gunakan jenis kapasitor stabil seperti poliester atau keramik untuk frekuensi yang konsisten. Letakkan komponen pewaktu berdekatan pada PCB untuk meminimalkan efek kapasitansi liar. Pastikan lebar jejak yang memadai pada pin keluaran dan sertakan resistor seri saat menggerakkan LED secara langsung. Koneksi ground harus bertemu di satu titik di dekat IC untuk mencegah jitter pewaktuan.

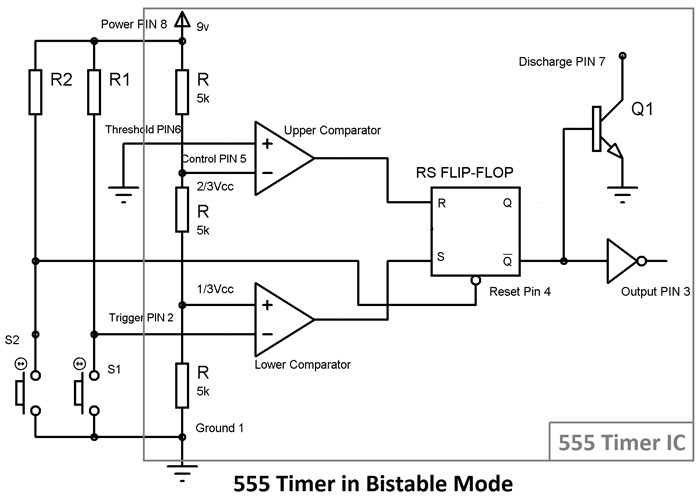

Mode Bistabil
Mode bistabil menciptakan rangkaian flip-flop dengan dua keadaan stabil, yang merespons masukan pemicu dan reset. Keluaran tetap berada dalam keadaan perintah terakhirnya tanpa batas waktu tanpa komponen pewaktu. Mode ini berguna untuk rangkaian latching, sakelar sentuh, dan elemen memori sederhana. Saat mengimplementasikan pada PCB, sertakan rangkaian de-bouncing untuk masukan sakelar mekanis dan resistor pull-up untuk level logika yang ditentukan.
Varian dan Alternatif
Versi CMOS seperti LMC555 dan TLC555 menawarkan keunggulan signifikan dibandingkan timer bipolar 555 standar, dengan konsumsi mikroampere, bukan miliampere, dan beroperasi pada tegangan rendah hingga 1.5V. Varian ini ideal untuk desain PCB bertenaga baterai dengan pembangkitan panas yang minimal. IC timer ganda 556 mengemas dua rangkaian 555 lengkap dalam paket 14-pin, menghemat ruang papan untuk desain yang membutuhkan beberapa fungsi pewaktuan. Mikrokontroler modern dapat mereplikasi fungsi 555 dengan kemampuan pemrograman yang lebih baik, meskipun IC pengatur waktu 555 tetap lebih hemat biaya untuk aplikasi pengaturan waktu yang sederhana.
Tabel Perbandingan: Varian IC Timer 555
| Fitur | Standar 555 | CMOS 555 | 556 Ganda |
| Pasokan Tegangan | 4.5V - 16V | 1.5V - 15V | 4.5V - 16V |
| Pasokan Lancar | 3–6mA | 100–250 µA | 6–12mA |
| Frekuensi Maks | 500 kHz | 3 MHz | 500 kHz |
| Keluaran Sekarang | 200 mA | 100 mA | 200 mA masing-masing |
| terbaik Untuk | Waktu umum | Bertenaga baterai | Saluran ganda |
Praktik Terbaik Desain PCB
Implementasi IC timer 555 yang sukses memerlukan kehati-hatian PCB Tata letak. Posisikan IC di tengah dengan komponen pewaktu berjarak 1-2 cm dari pin yang relevan. Tempatkan kapasitor decoupling 0.1µF tepat di sebelah pin daya dengan jalur pendek dan lebar. Arahkan jalur input pemicu menjauh dari pin keluaran dan pelepasan untuk mencegah pemicu palsu. Gunakan pengisi bidang arde untuk jalur balik impedansi rendah dan pelindung elektromagnetik. Pastikan bobot tembaga yang memadai untuk penanganan arus keluaran dan sertakan pelepas termal untuk penyolderan manual. Pilih material FR-4 untuk sebagian besar aplikasi, dengan perutean jalur yang tepat akan menjaga integritas sinyal dan kekebalan terhadap derau.
Pemecahan Masalah dan Pengujian
Masalah umum pada IC pewaktu 555 meliputi ketidakstabilan pengaturan waktu akibat catu daya yang berisik atau decoupling yang tidak memadai. Selalu pasang kapasitor keramik 0.1µF di dekat pin daya dan tambahkan kapasitor 0.01µF pada pin tegangan kontrol. Toleransi komponen sangat memengaruhi akurasi, jadi gunakan resistor 1% dan kapasitor film berkualitas tinggi untuk pengaturan waktu yang presisi. Uji rangkaian dengan memverifikasi tegangan suplai pada pin 8, memeriksa koneksi ground pada pin 1, dan menggunakan osiloskop untuk mengamati bentuk gelombang keluaran. Pantau tegangan ambang batas dan tegangan pin pemicu selama pengoperasian untuk memastikan kinerja komparator yang tepat.
Aplikasi Praktis
IC pewaktu 555 unggul dalam rangkaian pewaktu presisi untuk aplikasi industri yang menggunakan komponen kompensasi suhu. Desain manajemen daya memanfaatkan kemampuan PWM untuk catu daya switching dan pengontrol kecepatan motor. Aplikasi audio meliputi generator nada, sirene, dan osilator yang dikontrol tegangan untuk efek musik. Tahap keluaran IC yang tangguh dapat langsung menggerakkan MOSFET daya tanpa buffering tambahan. Aplikasinya beragam, mulai dari lampu LED sederhana hingga sistem kontrol canggih, yang menunjukkan relevansi berkelanjutan dari sirkuit terpadu klasik ini dalam desain PCB modern.
Kesimpulan
IC pewaktu 555 tetap menjadi komponen penting dalam desain PCB lebih dari lima puluh tahun setelah penemuannya. Fleksibilitasnya memperluas pembangkitan pulsa monostabil, osilasi astabil, dan operasi flip-flop bistabil dengan komponen eksternal yang lebih sedikit. Memahami teknik tata letak papan sirkuit cetak (PCB), pemilihan komponen, dan mode operasi yang tepat membantu para perancang menciptakan rangkaian pewaktu yang andal dan fungsional. Varian CMOS dan paket pewaktu ganda meningkatkan kemungkinan desain sekaligus mempertahankan kompatibilitas dengan arsitektur aslinya.
At Wonderful PCBKami berspesialisasi dalam pembuatan papan sirkuit berkualitas tinggi yang dioptimalkan untuk aplikasi IC pewaktu 555. Tim kami yang berpengalaman memastikan penempatan komponen, perutean jejak, dan manajemen termal yang tepat untuk kinerja yang andal. Baik Anda membutuhkan papan prototipe maupun produksi penuh, kemampuan fabrikasi canggih kami menghasilkan papan sirkuit cetak (PCB) presisi yang memenuhi spesifikasi Anda. Hubungi Wonderful PCB hari ini untuk mendiskusikan kebutuhan proyek Anda dan mewujudkan desain IC pewaktu 555 Anda dengan kualitas dan keandalan profesional.
Pertanyaan yang Sering Diajukan
Bisakah pengatur waktu 555 digunakan dalam aplikasi frekuensi tinggi?
Timer bipolar 555 standar bekerja dengan andal hingga 500 kHz, sementara varian CMOS seperti LMC555 mencapai 3 MHz. Di luar frekuensi ini, pertimbangkan IC osilator spesifik. Tata letak PCB dengan jejak pendek dan pentanahan yang tepat menjadi penting pada frekuensi yang lebih tinggi.
Apa saja persyaratan tata letak PCB untuk pengaturan waktu yang presisi?
Gunakan resistor dengan toleransi 1% dan kapasitor stabil suhu yang ditempatkan dalam jarak 1-2 cm dari pin IC. Sertakan decoupling 0.1µF pada pin daya dan 0.01µF pada pin tegangan kontrol. Terapkan ground plane atau ground star untuk meminimalkan interferensi.
Bisakah pengatur waktu 555 menggerakkan beban arus tinggi secara langsung?
Outputnya dapat menghasilkan atau menyerap arus 200 mA, cukup untuk LED dan relai kecil. Untuk arus yang lebih tinggi atau beban induktif, gunakan transistor driver eksternal dengan dioda flyback sebagai proteksi.
Bagaimana cara melindungi sirkuit pewaktu 555 dari ESD pada PCB?
Tambahkan resistor seri (10-100 kΩ) pada pin input dan dioda TVS pada koneksi eksternal. Gunakan ground plane untuk pelindung dan pastikan pentanahan enklosur yang tepat untuk produk komersial.
Apa saja pertimbangan termal untuk tata letak PCB pewaktu 555?
Bipolar 555 standar menghasilkan panas dari arus diam. Varian CMOS mengurangi konsumsi daya secara signifikan. Untuk aplikasi berdaya tinggi, gunakan bantalan tembaga yang lebih besar, via termal, dan jarak yang memadai dari komponen yang sensitif terhadap panas.
