'n Gedrukte stroombaanbord speel 'n deurslaggewende rol in elke elektriese voertuig en dien as 'n sleutelkomponent in verskeie PCB-toepassings soos slim vermaak- en sentrale beheerstelsels. In motors verbind PCB-toepassings inligtingvermaakstelsels, sensordata en beheereenhede naatloos. Verslae dui daarop dat hoëdigtheid-PCB-tegnologie gladde kommunikasie en doeltreffende kragoordrag verbeter. Dit ondersteun ook intydse dataverwerking wat noodsaaklik is vir gevorderde funksies soos outomatiese noodrem en 5G-konnektiwiteit, wat sterk staatmaak op robuuste PCB-toepassings. PCB's verseker dat elektriese voertuie veilig werk terwyl energie bespaar word. Die motorbedryf benut PCB-toepassings vir talle gevorderde funksies, insluitend vermaakstelsels en outonome bestuurstegnologie. Buigsame PCB-ontwerpe dra by tot die liggewig en doeltreffendheid van elektriese voertuie. Namate die vraag na slim motors groei, word PCB-toepassings toenemend belangrik, wat selfbesturende vermoëns moontlik maak en die toekoms van elektriese en outonome voertuie vorm.
Belangrike take
PCB's koppel sensors, beheereenhede en vermaakstelsels in elektriese voertuie. Dit laat data vinnig beweeg en help alles goed werk. Gevorderde PCB-ontwerpe help om batterye veilig te hou. Hulle beheer ook krag en temperatuur. Dit laat elektriese voertuie beter werk en langer hou. Buigsame PCB's is lig en pas in klein ruimtes. Dit help motors om energie te bespaar en vir meer jare te werk. PCB's help slim funksies soos raakskerms en draadlose verbindings. Hulle help ook selfbesturende tegnologie deur seine vinnig te beweeg en in moeilike plekke te werk. Sterk toetsing en kwaliteitsreëls verseker dat PCB's veilig in motors is. Dit beskerm belangrike onderdele soos remme, enjins en batterye.

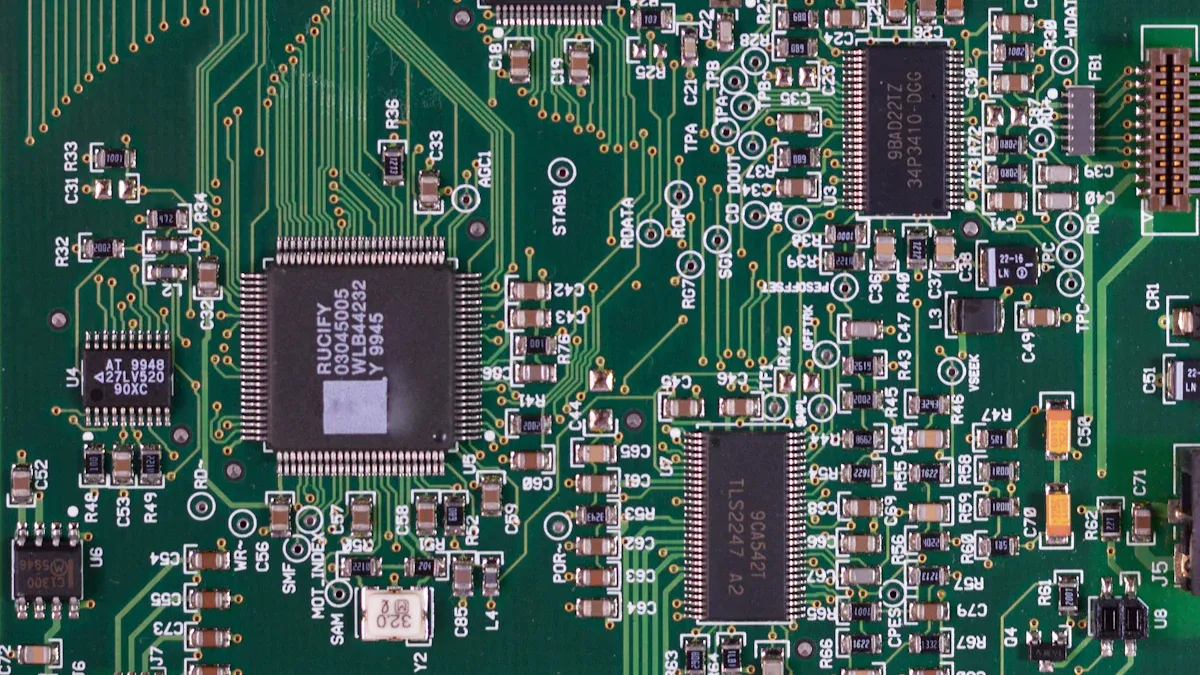

PCB-toepassing in sentrale beheer
Die sentrale beheereenheid In nuwe motors gebruik dit gevorderde PCB-toepassings. Dit help om te bestuur hoe die motor werk. PCB's en PCBA's is baie belangrik in die beheerstelsel. Hulle verbind sensors, beheerders en aktuators. Dit verseker dat alles vinnig en goed met mekaar kommunikeer. Hierdie deel verduidelik hoe PCB's help om data in te samel, te verwerk, bevele te stuur en stelsels in die sentrale beheereenheid te verbind.
Data-insameling en verwerking
PCB's help om data van baie sensors in die motor in te samel en te gebruik. Hierdie sensors kontroleer dinge soos spanning, temperatuur, stroom en batterylading. Die PCB-toepassing bevat beide sensors en beheerders. Dit laat die sentrale beheereenheid toe om inligting vinnig te kry en te bestudeer.
PCB's is die hoofonderdeel wat sensors en beheereenhede in sentrale beheerstelsels verbind. Hulle help om belangrike dinge intyds dop te hou en te bestuur. Dit hou die battery veilig en goed werkend.
PCB's in elektriese voertuie gebruik vinnige kommunikasiemetodes soos Gigabit Ethernet en PCIe. Dit help om data vinnig van baie sensors te skuif. Seinkwaliteit bly goed met spesiale roetering en passing. Sterk verbindings en kabels hanteer skudding en hitteveranderinge. Dit hou die stelsel goed aan die gang.
Die hooffunksies van PCB's in die bestuur van sensordata sluit in:
Hou sensors en beheerders vas sodat hulle maklik kan praat.
Hou elke batterysel dop deur belangrike dinge na te gaan.
Maak seker dat elke sel die regte hoeveelheid lading kry.
Kontroleer temperatuur om skade te voorkom.
Te veel stroom stop om dinge veilig te hou.
Stop oorlaai of te veel gebruik van selle.
Laat laai werk vir verskillende kragbronne.
Skakel die stelsel af as iets nie veilig is nie.
Nuwe motorontwerpe gebruik sonale beheerstelsels met Ethernet-ruggrate. Dit vervang ou bedrading. Dit help die stelsel om te groei, sterk te bly en baie data te skuif. Hierdie dinge is nodig vir nuwe elektriese voertuigkenmerke.
Beveluitvoering
Die sentrale beheereenheid gebruik pcba en pcb-tegnologie om opdragte uit te voer. Hierdie opdragte is vir die enjin, veiligheid en vermaak. PCB's ondersteun en verbind elektroniese beheereenhede (ECU's). ECU's gebruik sensordata en beheer aktuators. Hulle dryf die enjin, veiligheidstelsels soos lugsakke en remme, en vermaak aan.
PCB's help om bevele vinnig met hierdie onderdele te laat gebeur:
Mikrobeheerders werk soos die brein en hanteer sensordata.
Analoog en digitale koppelvlakke verander sensorseine en maak beheerseine.
Kommunikasieprotokolle soos CAN, LIN en Ethernet help beheereenhede om data vinnig te deel.
Geheue- en kragonderdele hou data en kode veilig en aan die gang.
Moniterings- en beheerfunksies versamel data van ECU's, bestuur krag en reageer op veranderinge.
Hoëtemperatuurbestande PCB's, hoëfrekwensie-PCB's en swaar koper-PCB's help met vinnige verwerking en veilige werk in moeilike motortoestande.
Hierdie kragtige PCB-toepassing laat die sentrale beheereenheid vinnig op sensordata reageer. Dit stuur bevele na belangrike stelsels en hou die motor veilig en goed werkend.
Stelselintegrasie
Stelselintegrasie in sentrale beheereenhede gebruik gevorderde PCB-toepassings en PCBA. Dit bring baie beheerstelsels saam in een hoofplatform. PCB's verbind kragmodules, kommunikasiemodules, beheereenhede en veiligheidskringe. Dit vorm die hart van die motor se elektronika.
Oppervlakmonteringstegnologie (SMT) laat baie onderdele in klein ruimtes pas.
Hoëdigtheid-PCB-uitlegte help met battery-, motor- en laaisubstelsels.
Buigsame en rigiede-buigbare PCB's pas in moeilike motorvorms.
Gevorderde verpakking soos Stelsel-in-Pakket (SiP) en 3D-stapeling sit baie skyfies bymekaar.
Termiese bestuur gebruik koperlae, termiese vias en hitteafleiers. Dit hou dinge in moeilike plekke aan die gang. Vibrasiebestandheid gebruik spesiale materiale en ontwerpe om onderdele veilig te hou.
PCB's in motorbeheerborde is die hoofplatform. Hulle verbind substelsels soos enjin, remme en ligte. Hulle gebruik slim mikrobeheerders en digitale seinverwerkers vir harde beheertake.
Hier is 'n tabel wat die belangrikste integrasiekenmerke toon:
Integrasie kenmerk | Baat |
|---|---|
SMT- en hoëdigtheidsuitlegte | Klein grootte en bespaar spasie |
Buigsame/Rigide-Flex PCB's | Pas by verskillende motorvorms |
Gevorderde verpakking | Beter werkverrigting en kleiner grootte |
Termiese bestuur | Werk goed in moeilike plekke |
Vibrasie Weerstand | Hou lank en bly sterk |
PCB's help ook substelsels om te kommunikeer deur vinnige protokolle soos CAN, LIN en Ethernet te gebruik. PCB-tot-draad-harnasverbindings hou krag en seine in beide rigtings beweeg. Dit help die sentrale beheereenheid om al sy komplekse behoeftes te hanteer.
Elektriese Voertuig PCB vir Vermaak
Infotainment stelsels
PCB's is baie belangrik in motorvermaakstelsels. Hierdie stelsels gee jou musiek, video's, kaarte en maniere om jou foon te koppel. Multi-laag PCBA en buigsame gedrukte stroombaanborde help ingenieurs om baie onderdele in klein ruimtes in die paneelbord te pas. Hierdie ontwerp laat jou toe om kaarte te gebruik, flieks in die agtersitplek te kyk en maklik na musiek te luister. Buigsame PCB's maak die motor ligter en help dit om minder energie te gebruik, wat belangrik is vir elektriese voertuig PCB-toepassings. Hierdie stelsels is sterk en hou lank, selfs wanneer die motor skud of warm of koud word. Die tabel hieronder toon die belangrikste dinge wat PCB's goed maak vir hierdie stelsels:
Sleutel eienskap | Beskrywing |
|---|---|
Hoë Betroubaarheid | Hanteer bewerasie, hitte, koue, vog en stof. Spesiale bedekkings laat hulle langer hou. |
miniaturisatie | HDI tegnologie en 3D-ontwerp plaas baie onderdele in klein plekke. |
Advanced Materials | Koper, aluminium en keramiek help om van hitte ontslae te raak. |
Hoë krag digtheid | Dik koper en EMI-onderdrukking laat hulle baie krag hanteer. |
Compliance | Volg ISO- en IPC-reëls vir veiligheid en hoe goed hulle werk. |
Gevorderde Vervaardiging | Gebruik HDI, buigsame PCB's en masjiene om hulle versigtig te bou. |
Termiese bestuur | Hitteafleiers en termiese vias verhoed dat hulle te warm word. |
Vertoon en gebruikerskoppelvlak
PCB's help om die skerms en kontroles in elektriese motors te bestuur. Hoë-digtheid interkonneksie PCBA skuif krag en seine vir raakskerms en kop-op-skerms (HUD's). Hierdie borde stuur raak- en skermdata deur baie lae, sodat kontroles vinnig en reg werk. Krag- en spanningsonderdele in die PCB hou die skerms aan die gang sonder flikkering of verlangsaming. Hitteafleiers en termiese vias hou die onderdele koel en veilig. Nuwe motors, soos die Xiaomi SU7, het groot, duidelike skerms en HUD's as gevolg van gevorderde PCB-toepassings.
Kommunikasie modules
Kommunikasiemodules in elektriese motors gebruik PCB's en PCBA's om data vinnig te stuur en met ander dinge te koppel. Hierdie modules gebruik CAN, LIN, Ethernet, Bluetooth en Wi-Fi. PCB's sit antennas en draadlose onderdele bymekaar, sodat jy jou foon kan gebruik, die motor sonder 'n sleutel kan ontsluit en opdaterings oor die lug kan kry. Die tabel hieronder toon die hoofmaniere waarop hierdie protokolle help:
Kommunikasieprotokol | Rol in EV-konnektiwiteitsmodules | Sleutelkenmerke en toepassings |
|---|---|---|
KAN | Stuur boodskappe vinnig | Laat die enjin loop, hou jou veilig, laai die battery |
LIN | Hanteer stadige, eenvoudige take | Werk deure, ligte en verwarmers |
Ethernet | Beweeg baie data vinnig | Stroom video, kry opdaterings |
Bluetooth en Wi-Fi | Koppel draadloos | Gebruik foon, telematika, kontroleer motorgesondheid |
PCB's verseker dat draadlose verbindings goed werk deur RF-stroombane te gebruik en interferensie te voorkom. Hierdie dinge help om motorvermaak en verbindings maklik en betroubaar te maak.
PCB's in motorelektronika
Krag- en dataseinbestuur
PCB's is baie belangrik in motorelektronika. Hulle help om krag- en dataseine te beheer. Moderne motors benodig vinnige data en bestendige krag. Ingenieurs het baie probleme om op te los wanneer hulle hierdie borde maak:
Geraas, kruisspraak en weerkaatsing kan seine deurmekaar maak.
Deur die spoorwydte en -spasiëring te verander, bly seine duidelik.
Impedansiebeheer en differensiële seine hou seine sterk.
Hitte en bewerasie in motors vererger hierdie probleme.
Meer dele op die bord beteken dat noukeurige beplanning nodig is.
Om hierdie probleme op te los, doen ontwerpers 'n paar dinge:
Hou analoog en digitale dele apart om kruisspraak te voorkom.
Plaas ontkoppelkondensators naby IC-kragpenne.
Gebruik soliede grondvlakke vir beter terugkeerpaaie.
Bedek sensitiewe stroombane met metaal of ekstra PCB-lae.
Hierdie stappe help om seker te maak dat PCB's goed in motors werk.
Betroubaarheid en Veiligheid
Motormaatskappye benodig elektronika wat altyd reg werk. PCB's moet streng toetse slaag voordat hulle in motors gebruik word. Hierdie toetse kyk na:
Termiese siklusse om te sien of die bord werk na groot temperatuurveranderinge.
Termiese skoktoetse om hittebestandheid te toets.
Vogvooroordeeltoetse om seker te maak dat vog nie die bord breek nie.
PCB's moet ook voldoen aan reëls soos IPC-A-610 Klas 2 of 3, IPC-6012E, en IATF 16949:2016. Die Motorelektronikaraad maak reëls vir toetsing. Hierdie reëls help PCB's om 10-12 jaar te hou en veilig in motors te werk. Motor-PCB-vervaardigers gebruik spesiale materiale en bedekkings om te beskerm teen water, bewing en chemikalieë.
Defek Impak
As 'n PCB 'n probleem het, kan dit groot probleme veroorsaak. Kragmodules benodig goeie borde om die motor te beheer. As daar 'n kraak of slegte soldeersel is, kan die motor krag verloor of onveilig wees. Slegte borde kan elektrisiteit vreemd laat optree en energie mors. Omsetters benodig sterk PCB's vir verkoeling en ondersteuning. Wanneer iets breek, soek ingenieurs na die oorsaak om dit volgende keer reg te maak. Motorvervaardigers werk hard om kwaliteit te kontroleer en motors veilig te hou.
Let wel: Goeie PCB's is nodig vir veilige en sterk motorelektronika.
Toets tipe | Doel |
|---|---|
Termiese fietsry | Kontroleer funksie na temperatuurskommelings |
Termiese skok | Verifieer hittebestandheid |
Humiditeitsvooroordeel | Voorkom isolasie-afbraak |
Aandryf elektriese voertuie met PCB's
Energie-doeltreffendheid
PCB's help elektriese voertuie om energie beter te gebruik. Ingenieurs maak hierdie borde om baie krag en hitte te hanteer. In batterybestuurstelsels, PCB's kontroleer die spanning en temperatuur vir elke sel. Dit keer dat batterye te warm word en hou hulle goed aan die werk. PCB's beheer hoe batterye laai en ontlaai. Dit keer dat batterye te veel laai of te veel krag verloor. Hierdie stappe help dat batterye langer hou en minder energie mors.
Motor-graad PCB's het stywe uitlegte en metaalkerne. Hierdie help om krag en hitte in klein batterypakke te versprei. Slim sensors op PCB's laat motors toe om batterygesondheid van ver af na te gaan. Nuwe ontwerpe gebruik skyfie-inbedding en dik koperlae. Dit verminder energieverlies en bevorder meer kragvloei. PCB's verbind ook kragonderdele en beheerborde. Dit verminder kragverlies en maak die stelsel sterker.
PCB's met goeie hittebeheer, soos hitteafvoere en termiese vias, hou dinge koel en stabiel. Dit bespaar krag en help elektriese voertuie om beter te werk.
Optimalisering van batterylewe
PCB's help motorbatterye langer hou. Hulle gebruik hittebeheertruuks soos kopergate en hitteafleiers om hitte weg te beweeg. Stroombane op die bord hou die battery net reg gelaai. Hulle maak ook seker dat krag goed vloei. Meerlaag-PCB's en oppervlakgemonteerde onderdele maak klein, sterk borde wat in stywe plekke pas.
PCB's beskerm batterye teen oorlading, te veel stroom en kortsluitings. Hierdie kenmerke hou batterye veilig en gesond. Selbalansering verseker dat elke batterysel dieselfde laai en dreineer. Dit help batterye om beter te werk en langer te hou. Ingenieurs kies materiale soos koper en poliimid omdat hulle hitte goed vervoer en maklik buig. Hulle gebruik ook rekenaartoetse en spanningstoetse om seker te maak dat PCB's strawwe motorgebruik oorleef.
Voordele van buigsame PCB
Buigsame PCB's gee baie goeie dinge aan motorkragstelsels. Hulle maak bedrading tot 70% ligter. Dit help motors om verder te gaan en minder battery te gebruik. Hul buigsame vorm pas in moeilike en klein ruimtes. Dit laat motoronderdele maklik in nuwe elektriese voertuie koppel.
Voordeelkategorie | Beskrywing |
|---|---|
Gewigsbesparing | Ligter bedrading help motors om verder te gaan en minder battery te gebruik |
betroubaarheid | Bly sterk in warm en rowwe plekke |
Ontwerp buigsaamheid | Pas by vreemde vorms en klein ruimtes |
Elektriese werkverrigting | Hanteer baie krag en vinnige laai |
Volhoubaarheid en Veiligheid | Lig en sterk vir veiliger, groener motors |
Buigsame PCB's kan rondom buig en skudding weerstaan. Hulle vervang ou bedrading, kos minder om in te sit en werk beter. Hul klein drade bespaar spasie en buig sonder om te breek. Hierdie dinge maak buigsame PCB's baie belangrik vir die aandryf van elektriese voertuie en om aan motorreëls te voldoen.
PCB's en selfbesturende motors
Gevorderde beheerstelsels
Selfbesturende motors gebruik gevorderde beheerstelsels om vinnige, veilige keuses te maak. PCB's in hierdie motors moet baie hitte hanteer. Ingenieurs kies materiale wat hitte vinnig wegvoer. Hulle gebruik ook spesiale verkoeling om kragonderdele stabiel te hou. Hierdie motors ry op rowwe paaie en ervaar hitte en bewerasie. PCB's moet dus baie sterk wees en lank hou. Vervaardigers volg streng IPC-reëls en voeg bedekkings by om die borde te beskerm.
Om dinge kleiner te maak is belangrik in selfbesturende motors. HDI tegnologie en stapelae help om klein PCB's te maak. Hierdie klein borde pas in beknopte plekke en hou seine duidelik. Dik koper en wye lyne help PCB's om baie krag te hanteer. Dit is nodig vir elektriese selfbesturende motors. Gevorderde PCB's laat motors ook KI en IoT toe om te gebruik. Dit help motors om data te verwerk en aan netwerke te koppel. Noukeurige bou en toetsing verseker dat PCB's goed werk in hitte, koue, nat en stowwerige plekke. Hierdie stappe help selfbesturende motors om veilig te bly en reg te werk.
Selfbesturende motors benodig PCB's wat ISO 16750 en IPC-reëls volg. Dit hou hulle veilig en werk optimaal.
Integrasie met sensors
Selfbesturende motors het baie sensors om te sien en te leer oor die wêreld. PCB's help om hierdie sensors te koppel en aan te dryf. Die tabel hieronder lys belangrike PCB-kenmerke wat sensors help om goed te werk in selfbesturende motors:
PCB funksie | Beskrywing en belangrikheid |
|---|---|
Kragtoevoer ontwerp | Baie spanningslyne en bestendige krag hou sensors aan. Ontkoppelkondensators naby skyfies stop spanningsvalle. Wye lyne dra hoë stroom. |
Grondvlakuitleg | Soliede grondvlakke sny geraas en hou seine sterk. Kort vias verlaag impedansie. |
Seinintegriteit en roetering | Noukeurige roetering stop kruisspraak en hou seine skoon. Differensiële pare help met vinnige data soos CAN-FD. |
Termiese bestuur | Termiese vias en sensors naby skyfies beweeg hitte weg en voorkom oorverhitting. |
EMI Versagting | Filters en afskerming blokkeer geraas. Goeie uitleg vermy seinprobleme. |
Modulêre koppelvlakke en skaalbaarheid | Modulêre ontwerpe laat motors toe om nuwe sensors by te voeg en maklik op te gradeer. |
PCB's in selfbesturende motors gebruik sterk mikrobeheerders en goeie kragbestuur. Hierdie onderdele help om dinge intyds dop te hou en data vinnig te verwerk. SMT maak PCB's klein en sterk, sodat hulle stampe en skuddings elke dag kan hanteer.
Toekomstige innovasies
Die toekoms sal selfs beter PCB-tegnologie vir selfbesturende motors bring. Ingenieurs gebruik HDI en multilaag-PCB's om motors kleiner en ligter te maak. Lae-verlies materiale en beheerde impedansie help motors om data vinniger as 10 Gbps te verwerk. Metaalkern-PCB's, termiese vias en hitteafleiers hou motors koel en goed werkend.
Vervaardigers gebruik bedekkings en rigiede-buigsame ontwerpe om motors teen skudding, water en chemikalieë te beskerm. RF-modules met EMI-afskerming help motors om met mekaar en met die wêreld te kommunikeer. Omgewingsvriendelike materiale en modulêre ontwerpe help met herwinning en voldoen aan groen reëls. Outomatiese kontroles en nuwe maniere om te bou, verbeter kwaliteit en spoed.
Buigsame en meerlaagse PCB's laat motors toe om meer funksies in minder spasie te pas. Hoëfrekwensie-PCB's help motors om seine vinniger te stuur. KI in PCB-ontwerp help om beter borde te maak. Namate meer mense selfbesturende motors wil hê, sal die behoefte aan hierdie PCB's toeneem. Opstartondernemings en groot maatskappye werk saam om selfbesturende motors veiliger, slimmer te maak en meer energie te bespaar.
PCB's help om elektriese motors beter te maak deur beheer- en vermaakstelsels te laat werk. Hulle is belangrik vir selfbesturende motors omdat hulle kan buig, vinnige seine kan hanteer en hitte kan weerstaan. Selfbesturende motors benodig PCB's om veilig te bly en goed te werk. Namate meer selfbesturende motors vervaardig word, moet PCB's meer krag en data vervoer. Hierdie motors benodig klein en stewige borde. Selfbesturende motors gebruik PCB's vir ADAS en om batterye veilig te hou. Vinnige PCB's help hierdie motors om vinnige keuses te maak. KI help om beter PCB's vir selfbesturende motors te ontwerp. Nuwe idees in PCB's sal aanhou kom namate selfbesturende motors beter word.
'n Paar groot veranderinge in PCB's vir selfbesturende motors:
Buigsame PCB's help selfbesturende motors langer hou.
Hoëfrekwensie PCB's selfbesturende motorstelsels bedryf.
Swaar koper-PCB's hou selfbesturende motorbatterye veilig.
KI-ontwerpte PCB's maak selfbesturende motors beter.
PCB-bevorderingstipe | Impak op selfbesturende motors |
|---|---|
Buigsame en rigied-Flex PCB's | Maak selfbesturende motors sterker en pas in klein ruimtes |
Hoëfrekwensie-PCB's vir 5G | Laat selfbesturende motors intydse data gebruik |
KI-aangedrewe PCB-ontwerp | Help selfbesturende motors om veilig te bly en goed te werk |
FAQ
Watter rol speel PCB's in die veiligheid van elektriese voertuie?
PCB's monitor sensors en help om veiligheidstelsels te laat werk. Hulle help om lugsakke, remme en batteryveiligheid te beheer. Ingenieurs maak hierdie borde om in moeilike plekke te werk. Goeie PCB's help om mense veilig in die motor te hou.
Hoe bevoordeel buigsame PCB's elektriese voertuie?
Buigsame PCB's maak motors ligter en pas in klein plekkies. Hulle laat ingenieurs toe om meer funksies by motors te voeg. Hierdie borde hanteer skudding en hitte beter as stywe borde.
Waarom is termiese bestuur belangrik vir motor-PCB's?
Goeie termiese bestuur verhoed dat onderdele te warm word. Dit help elektronika om vir 'n lang tyd goed te werk. PCB's met hitteafleiers en termiese vias skuif hitte weg. Dit hou elektriese motors veilig en werk langer.
Watter tendense vorm die toekoms van PCB's in elektriese voertuie?
tendens | impak |
|---|---|
KI-aangedrewe ontwerp | Maak PCB's vinniger en slimmer |
Hoëfrekwensieborde | Bied beter spoed en verbindings |
Eko-vriendelike materiale | Maak motors groener en beter vir die Aarde |
Ingenieurs hou aan om PCB's beter te maak vir slim en veilige motors.
