'n Gedrukte stroombaanbord help om baie dele in elektriese voertuie te beheer. Die hoofkomponente se PCB in motors verbind sensors, kragbronne en verwerkers. Hierdie voertuie benodig 'n PCB om energie te hanteer, veiligheid te monitor en funksionaliteit te verbeter. Ingenieurs gebruik die hoofkomponente se PCB om kritieke stelsels in elke voertuig te ondersteun. Gedrukte stroombaanborde help om elektriese motors te laat loop en die EV doeltreffend te laat werk. Elke elektriese voertuig benodig 'n PCB om optimale werkverrigting en veiligheid te verseker.
Belangrike take
Gedrukte stroombaanborde (PCB) koppel en beheer belangrike onderdele in elektriese voertuie, soos batterye, motors en veiligheidstelsels. PCB's help hierdie onderdele om saam te werk.
Spesiale PCB's hou elke batterysel dop om die battery veilig te hou en dit langer te laat hou. Dit help om batterygesondheid te bestuur.
Daar is verskillende PCB-tipes, soos swaar koper en buigsame borde. Dit help met hitte-, ruimte- en kragbehoeftes om dinge beter te laat werk.
Ingenieurs maak PCB's sterk teen hitte, skudding en interferensie. Dit verseker dat elektriese voertuie veilig en goed werk.
Kleiner en slimmer PCB's help elektriese voertuie om ligter te wees en minder energie te gebruik. Dit laat motors ook toe om meer koel kenmerke te hê.
PCB van hoofmodule
Gedrukte stroombaanborde is baie belangrik in elektriese voertuie. hoofmodule PCB help baie stelsels om veilig en goed te werk. Ingenieurs maak hierdie borde om baie krag- en beheerelektronika te hanteer. Hulle koppel ook sensors en verwerkers. Die tabel hieronder toon waar PCB's in elektriese voertuie gebruik word en hoe algemeen hulle is:
PCB Toepassingsgebied | Rol in elektriese voertuie (EV's) | Voorkoms in huidige EV-modelle |
|---|---|---|
Batterybestuurstelsels | Krities vir die monitering en bestuur van batteryprestasie en -veiligheid | Wyd gebruik in passasiersmotors, elektriese busse en vragmotors |
Motorbeheer | Beheer die werking van die elektriese motor, noodsaaklik vir EV-aandrywing | Algemeen in alle EV-tipes, insluitend kommersiële voertuie |
Laai-infrastruktuur | Bestuur laaiprosesse en koppelvlakke | Toenemend geïntegreer in EV's met vinnige laaivermoëns |
Aandryfstelselbeheermodules | Koördineer kraglewering en energie-doeltreffendheid | Teenwoordig in passasiers- en kommersiële elektriese voertuie |
Infotainment stelsels | Verskaf konnektiwiteit, navigasie, vermaak en integrasie met slimfone | Dominant in passasiers-EV's, veral middelklas- en luukse motors |
Gevorderde Bestuurderbystandstelsels (ADAS) | Ondersteun veiligheids- en outonome bestuurskenmerke | Groeiende aanvaarding in nuwer EV-modelle |
Meerlaag-PCB's | Ondersteun komplekse stroombane vir batterye, motorbeheerders en ADAS | Vinnigste groeiende PCB-tipe, noodsaaklik in moderne EV's |
Batterybestuurstelsel
Die batterybestuurstelsel gebruik die hoofkomponent-PCB om die battery dop te hou en te beheer. Hierdie borde kontroleer selspanning, temperatuur en stroom. Hulle help om die lading egalig te hou en oorlaai of oorverhitting te voorkom. Dit hou die battery veilig en help dit langer hou. Die batterybestuurstelsel kan ook die battery afskakel as daar 'n probleem is. Ingenieurs vertrou die hoofkomponent-PCB om seker te maak dat die battery goed en veilig werk.
Motorbeheer
Motorbeheer is nog 'n groot taak vir die hoofkomponent-PCB. Hierdie borde help om die elektriese motor wat die voertuig beweeg, aan te dryf. Die PCB in die motorbeheereenheid kry bevele van die voertuigbeheereenheid. Dit verander die motor se spoed en wringkrag. Sommige gevorderde motors gebruik spesiale PCB-stators om beweging glad te maak. Sommige stelsels gebruik 24-bis-enkodeerders vir baie akkurate beheer. Hierdie borde is klein, so hulle pas in beknopte ruimtes. Hulle is lig en kragtig, wat help dat die battery langer hou. Die hoofkomponent-PCB in motorbeheer maak ook minder geraas en hou langer.
Laai en kragverspreiding
Laai en kragverspreiding benodig die hoofkomponente-PCB om sterk strome en spannings te hanteer. Hierdie borde beheer hoe elektrisiteit vloei tydens laai. Hulle stuur ook krag na verskillende dele van die voertuig. Die voertuigbeheereenheid-PCB hou toesig oor alles. Die motorbeheereenheid-PCB verander die motor soos nodig. Die batterybestuurstelsel-PCB kontroleer die battery terwyl dit laai en krag gebruik. Ingenieurs gebruik dik koper en spesiale isolasie om die borde veilig en koel te hou. Goeie spasiëring tussen koperlyne help om probleme met hoë spanning te voorkom. Die hoofkomponente-PCB laat die voertuig ook toe om beide WS- en GS-laai te gebruik. Kraghalgeleiers op hierdie borde help om elektrisiteit goed te beheer.
Infotainment en konnektiwiteit
Inligting- en konnektiwiteitstelsels gebruik die hoofkomponente se PCB vir pret, kaarte en gesprekke. Hierdie borde koppel aan skerms, luidsprekers en draadlose toestelle. Verskillende verbindings verbind die onderdele aan mekaar. Waterdigte verbindings hou stof en water uit. Buigsame verbindings pas in klein ruimtes. Sommige verbindings maak dit maklik om onderdele aanmekaar te sit en hou langer. Die hoofkomponente se PCB in inligting- en vermaakstelsels skuif data vinnig en blokkeer interferensie. Hulle werk ook in moeilike toestande. Hierdie kenmerke laat bestuurders slimfone, stemopdragte en hulp kry terwyl hulle bestuur, gebruik.
Veiligheidstelsels
Veiligheid is baie belangrik in elektriese voertuie. Die hoofkomponente se PCB help met lugsakke, ABS en stabiliteitsbeheer. Sensors op hierdie borde merk ongelukke en veranderinge in beweging op. Die PCB stuur seine om veiligheidskenmerke vinnig aan te skakel. Die hoofkomponente se PCB beheer ook ligte soos LED-kopligte. Verhittings- en lugversorgingstelsels gebruik ook hierdie borde. Kraghalgeleiers help om energie vir hierdie take te bestuur. Die hoofkomponente se PCB in veiligheidstelsels moet sterk wees en heeltyd werk om mense veilig te hou.
Let wel: Die hoofkomponente PCB in elektriese voertuie het baie gemonteerde dele, soos weerstande, kapasitors, sensors en kraghalfgeleiers. Hierdie onderdele werk saam om elke stelsel in die voertuig te beheer, dop te hou en te beskerm.
Die tabel hieronder lys 'n paar belangrike dele wat op die hoofkomponente se PCB gevind word en wat hulle doen:
Komponent Kategorie | Sleutelkomponente gemonteer op PCB's | Bydrae tot stelselprestasie |
|---|---|---|
Security Systems | Lugsaksensors, ABS, stabiliteitsbeheer | Verbeter voertuigveiligheid deur botsings op te spoor en rem en stabiliteit te beheer |
Motorvermaakstelsels | Oudio-/videostelsels, multimedia-navigasie, vermaak agterin | Verbeter gebruikerservaring met hoëgehalte-klank en -video |
Elektriese Beheerstelsels | Batterybestuurstelsel (BMS), elektriese aandrywing, laaibeheer | Verseker veilige werking en doeltreffende werkverrigting van elektriese voertuie |
Dashboard en Beheer-eenhede | Spoedmeters, toerentellers, brandstof- en temperatuuraanwysers | Voorsien die bestuurder van intydse voertuigstatus en -beheer |
Voertuigkommunikasiestelsels | Bluetooth, draadlose netwerke, GPS-navigasie | Aktiveer voertuigkonnektiwiteit en kommunikasie met eksterne toestelle |
Enjinbeheereenheid (ECU) | Sensors en aktuators wat enjinprestasie beheer | Optimaliseer enjindoeltreffendheid en werking |
Beligtingstelsels | LED hoofligte, binnebeligting | Voorsien energie-doeltreffende en effektiewe beligting |
Beheermodules en sensors | Lugversorging, rembeheer, omkeerradarsensors | Monitor voertuigstatus en beheer spesifieke funksies |
Laai toerusting | Laaipale en toerusting | Bestuur laaiproses, monitor stroom en spanning |
Die hoofkomponent-PCB is die ruggraat van elektriese voertuie. Hulle verbind en beheer al die groot stelsels, soos die battery, motor, inligtingvermaak en veiligheid. Ingenieurs hou aan om hierdie borde vir nuwe voertuie te verbeter. Namate elektriese voertuie meer gevorderd raak, sal die hoofkomponent-PCB selfs belangriker word vir werkverrigting, veiligheid en nuwe idees.

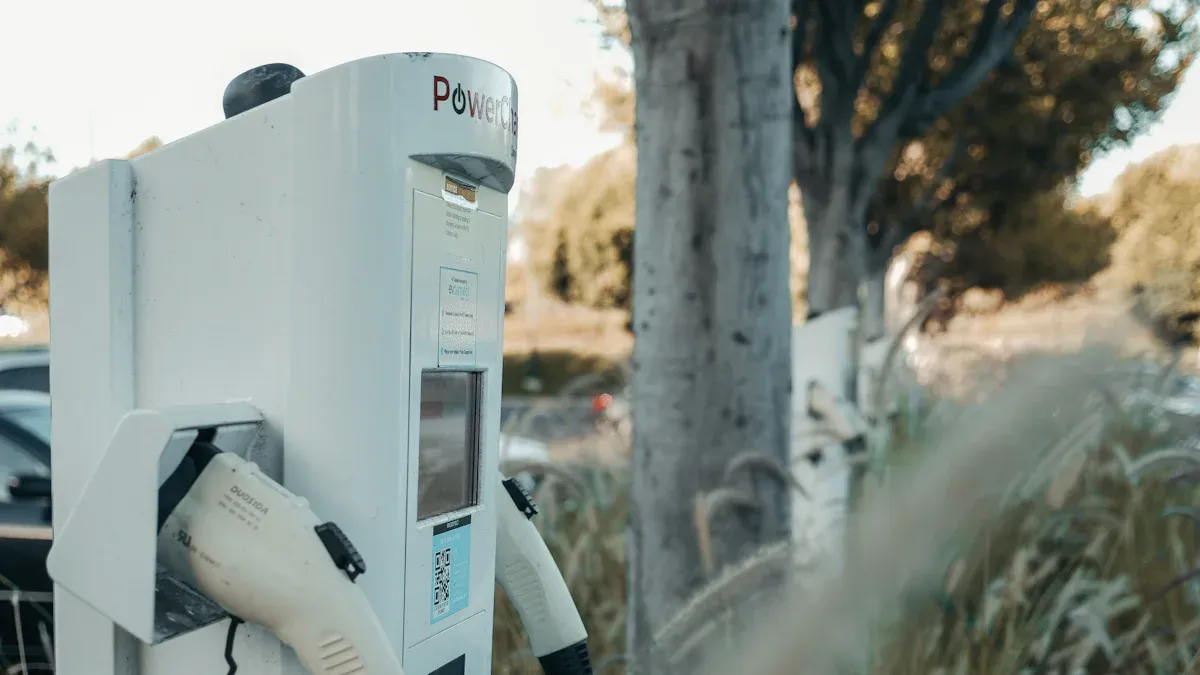

Elektriese voertuigbatterybestuurstelsel
Die elektriese voertuig battery bestuurstelsel hou die battery veilig. Dit beheer hoe die battery in elke elektriese motor werk. Hierdie stelsel gebruik 'n PCB om sensors, beheerders en ander onderdele te koppel. Die PCB help die batterybestuurstelsel om elke batterysel na te gaan. Dit maak seker dat die battery veilig bly. Ingenieurs ontwerp hierdie stelsels om batterye beter te laat werk. Hulle help ook dat die battery langer hou en meer energie hou.
PCB-rol in BMS
Die PCB is die hoofdeel van die batterybestuurstelsel. Dit bevat sensors en mikrobeheerders wat die battery dophou. Hierdie sensors kontroleer die spanning, temperatuur en stroom vir elke sel. Hulle kontroleer ook hoeveel lading elke sel het. Die PCB versamel hierdie data en stuur dit na die batterybestuurstelsel. Dit help om laai en ontlaai te beheer. Die PCB laat die stelsel met ander dele van die motor kommunikeer. Buigsame en meerlaagige PCB-ontwerpe pas baie stroombane in 'n klein spasie. Dit maak die stelsel beter en meer betroubaar.
Let wel: Die PCB in die batterybestuurstelsel help om die kragvloei te beheer. Dit beskerm ook die battery teen skade.
Selmonitering en balansering
Die batterybestuurstelsel gebruik die PCB om elke batterysel dop te hou. Elke sel kan teen verskillende snelhede laai of krag verloor. As een sel te veel lading kry of te veel verloor, kan dit die battery beskadig. Die PCB help deur:
Kontroleer spanning, temperatuur en stroom vir elke sel.
Om seker te maak dat alle selle dieselfde lading het (selbalansering).
Stop oorlading of diep ontlading.
Versamel data en stuur dit na die hoofbeheerder.
Aanpassing van laai en ontlaai om die battery gesond te hou.
Die PCB laat die batterybestuurstelsel toe om selle te balanseer en probleme te stop. Dit hou die battery veilig en help dit om langer te hou. Die stelsel gebruik ook die PCB om batterykapasiteit na te gaan. Dit maak seker dat die battery so goed as moontlik werk.
Veiligheid en betroubaarheid
Veiligheid is baie belangrik vir die batterybestuurstelsel. Die PCB voeg veiligheidskenmerke by om die battery en die motor te beskerm. 'n Paar belangrike veiligheids- en betroubaarheidskenmerke is:
Ekstra moniteringstelsels wat mekaar vir foute nagaan.
Spesiale skyfies wat elke sel en die hele batterypak dophou.
Tydtellers en selfkontroles wat seker maak dat die stelsel reg werk.
Beskerming teen kortsluitings en hoë strome.
Altyd-aan monitering wat min krag gebruik.
Kontroleer om vroeë tekens van skade of veroudering te vind.
Die batterybestuurstelsel gebruik die PCB om onveilige dinge dop te hou. As dit 'n probleem vind, kan dit die battery afskakel om ongelukke te voorkom. Die PCB help ook om die behoefte aan meer sensors te balanseer met 'n eenvoudige ontwerp. Ingenieurs vertrou die PCB om die battery veilig te hou en ontlading te bestuur. Dit help ook die battery om beter te werk.
Wenk: 'n Goeie batterybestuurstelsel met 'n sterk PCB kan termiese weghol en ander gevare stop voordat dit gebeur.
Die elektriese voertuig se batterybestuurstelsel benodig die PCB vir selmonitering, balansering en veiligheid. Hierdie stelsel help die battery om krag veilig en doeltreffend te verskaf. Dit maak elektriese voertuie meer betroubaar en help hulle om langer te hou.

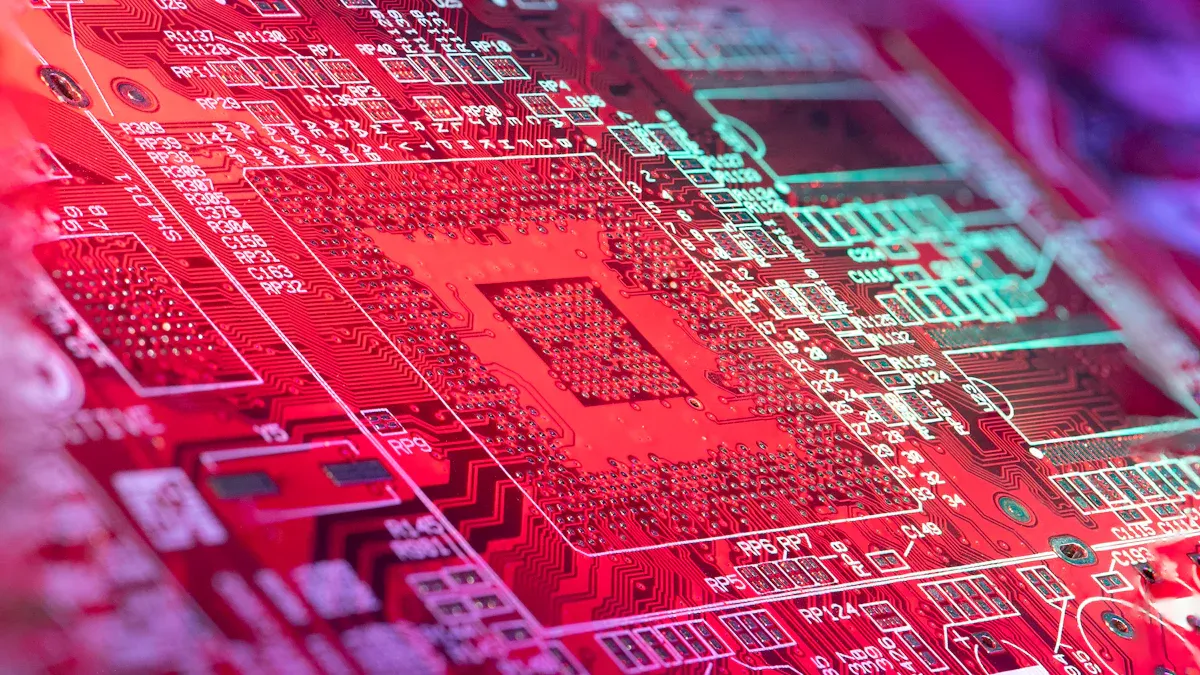

Nuwe Energie Voertuig PCB Tipes
Nuwe energievoertuig-PCB-ontwerpe gebruik verskillende borde vir elektriese voertuie. Elke bordtipe het spesiale kenmerke om onderdele beter te laat werk. Hierdie kenmerke help ook om onderdele langer te hou. Die keuse van die regte hoëdigtheid-PCB kan motors veiliger en meer betroubaar maak. Dit help hulle ook om energie beter te gebruik.
Swaar koper PCB
Swaar koper nuwe energievoertuig PCB het dik koperlae. Dit help die bord om meer stroom te dra en hitte weg te beweeg. Motorbeheerders en laaistelsels benodig sterk borde soos hierdie. Swaar koperborde maak verbindings en gate sterker. Hulle laat die bord ook kleiner wees, wat ruimte bespaar in hoë-digtheid PCB-uitlegte.
Swaar koper-PCB's kan baie stroom hanteer.
Hulle versprei hitte om dinge koel te hou.
Hierdie borde maak konnektorkolle sterker.
Kleiner planke pas beter in stywe ruimtes.
Swaar koperborde is goed vir motorbeheer en laai.
HDI PCB
Hoëdigtheid-PCB, of HDI-PCB, pas baie stroombane in 'n klein spasie. Hierdie nuwe energievoertuig-PCB gebruik dun lyne en klein gaatjies. HDI-PCB help gevorderde onderdele soos sensors en beheereenhede. Hierdie borde bespaar spasie en maak die motor ligter. Hulle skuif ook data vinnig, wat goed is vir slim stelsels.
HDI-pcb laat meer dinge in minder spasie pas.
Dit maak nuwe energievoertuig-PCB ligter en kleiner.
Hoëdigtheid-PCB help seine om vinniger en met minder geraas te beweeg.
Buigsame en starre-buigbare PCB
Buigsame en rigiede nuwe energievoertuig-PCB's kan buig of vou. Dit help hulle om in klein of vreemd gevormde plekke te pas. Baie onderdele soos sensors, ligte en skerms gebruik hierdie borde. Buigsame borde is lig, so die battery hou langer. Hulle weerstaan ook skudding en hitte, so hulle is betroubaar.
Buigsame PCB bespaar ruimte en gewig in motors.
Star-buigsame PCB kan skudding en hitteveranderinge hanteer.
Hierdie borde benodig minder verbindings, so hulle kos minder.
Hulle dra hoë stroom en vinnige seine vir batterye.
Geïsoleerde metaalsubstraat PCB
Geïsoleerde metaalsubstraat (IMS) nuwe energievoertuig-PCB het 'n metaalbasis, dikwels aluminium. Die metaalbasis beweeg hitte vinnig weg en hou onderdele koel. IMS-borde word in kragelektronika, ligte en motoraandrywers gebruik. Hulle is sterk en kan skudding hanteer.
IMS pcb vervoer hitte vinnig weg.
Die metaalbasis verhoed dat dele te warm word.
IMS help nuwe energie-motoronderdele om veilig te bly en goed te werk.
Hierdie borde voldoen aan streng reëls vir elektriese voertuie.
SBS PCB
SMT-pcb gebruik oppervlakmonteringstegnologie om onderdele op die bord te plaas. Dit laat hoëdigtheid-pcb-ontwerpe toe om meer onderdele in minder spasie te pas. SMT-pcb word gebruik in batterybestuur en motorbeheer. Masjiene plaas die onderdele vinnig en korrek.
SMT-pcb pas baie onderdele in 'n klein area.
Dit laat seine vinniger beweeg deur kort paaie te gebruik.
SMT help nuwe energievoertuig-PCB om skudding en hitte te hanteer.
Masjiene maak SMT-montering vinnig en van hoë gehalte.
Let wel: Nuwe energievoertuig-PCB's gebruik baie materiale. 'n Paar algemene materiale is veselglas (FR-4), poliimid en metaalkerne soos aluminium. Hierdie materiale is sterk, weerstaan hitte en werk goed met elektrisiteit. Die tabel hieronder toon sommige materiale en hoe hulle gebruik word:
materiaal | Beskrywing en Eienskappe | Tipiese gebruiksgevalle in EV-PCB's |
|---|---|---|
Veselglas, vlamvertragend, sterk, bekostigbaar | Standaard nuwe energievoertuig pcb | |
polyimide | Hoë termiese weerstand, buigsaam | Buigsame en rigiede-buigbare PCB |
Metaal kern | Aluminium basis, hoë hitte-afvoer, sterk | IMS PCB, kragelektronika, beligting |
PTFE/Rogers | Lae seinverlies, goed vir hoëfrekwensie, hittebestuur | Hoë-digtheid PCB, ADAS, kommunikasie-eenhede |
Nuwe tipes PCB's vir energievoertuie help elektriese voertuie om veiliger en slimmer te word. Dit help ook motors om energie beter te gebruik en langer te hou. Die regte hoëdigtheid-PCB en materiale laat nuwe energie-motoronderdele hul beste werk.
Ontwerp en vervaardiging
Maak 'n PCB vir 'n elektriese voertuig is moeilik. Ingenieurs moet probleme met hitte, ruimte en seker maak dat dit goed werk, oplos. Die PCB moet hoë spannings hanteer en in rowwe plekke werk.
Termiese bestuur
Hitte is 'n groot probleem vir hoë-krag PCB's. Hierdie borde kan spannings van tot 280 of 360 volt hê. As die PCB te warm word, kan dit die battery of ander onderdele beskadig. Om te help, gebruik vervaardigers termiese koppelvlakmateriale. Hierdie materiale vul ruimtes tussen warm onderdele en hitteafleiers. Hulle vervoer hitte vinnig weg en hou die PCB koel. Spesiale masjiene plaas hierdie materiale op die regte plekke. Dit verhoed dat lugborrels vorm. Dit hou die battery en ander stelsels veilig.
EMI en Omgewingsweerstand
Elektromagnetiese interferensie, genaamd EMI, kan probleme in 'n motor se stelsels veroorsaak. Ingenieurs gebruik verskillende maniere om EMI te stop. Die tabel hieronder toon 'n paar algemene maniere:
Tegniek | Beskrywing | Doel/Doeltreffendheid |
|---|---|---|
Nanokristallyne Kern | Word in smoorspoele gebruik om geraas in hoëspanningskringe te blokkeer. | Stop ongewenste seine tussen 150 kHz en 120 MHz. |
Y-kondensators | Koppel aan die onderstel om hoëfrekwensiegeraas te filter. | Verbeter filterering en verminder emissies bo 5 MHz. |
X2Y-kondensators | Kanselleer ongewenste seine uit en bied afskerming. | Bied lae-induktansie ontkoppeling en bespaar ruimte. |
Aarding ontwerp | Gebruik 'n enkele aardpunt en hou hoogspanningslyne apart. | Verminder EMI en hou seine skoon. |
GS-skakelontwerp | Hou kraglyne kort en naby mekaar. | Verminder geraas en verbeter prestasie. |
Ingenieurs gebruik ook skilde en spesiale grondvlakke. Hierdie beskerm die PCB teen stof, water en stampe.
miniaturisatie
Daar is nie veel spasie binne-in 'n elektriese voertuig nie. Miniaturisering help om meer stroombane in 'n klein area te pas. Kleiner PCB's weeg minder en maak die motor ligter. Dit help die battery langer hou en laat die motor beter werk. Sommige boards kan baie stelsels gelyktydig beheer. Dit bespaar spasie en maak dinge makliker.
Wenk: Miniaturisering laat ingenieurs toe om meer kenmerke by te voeg sonder om die motor groter of swaarder te maak.
betroubaarheid
Betroubaarheid is baie belangrik vir elke PCB in 'n elektriese voertuig. Hierdie borde kan hitte, skudding en water weerstaan. Algemene probleme is gebreekte soldeerverbindings, te warm word en elektriese spanning. Ingenieurs gebruik sterk materiale en versigtige bouwerk om hierdie probleme te voorkom. Hulle pas hoe onderdele en borde groei wanneer hulle warm is aan om krake te voorkom. Hulle toets ook vir vuiligheid en gebruik spesiale bedekkings om stof en water uit te hou. Goeie ontwerp en toetsing help die battery en ander stelsels om langer te hou.
Gedrukte stroombaanborde maak elektriese voertuie veiliger en slimmer. Hulle help belangrike stelsels soos batterybestuur en motorbeheer. Inligting- en vermaakstelsels gebruik ook hierdie borde. Nuwe PCB-tegnologie laat ontwerpers toe om meer onderdele in kleiner ruimtes te plaas. Dit laat elektriese voertuie beter werk.
In die toekoms sal PCB's kleiner en meer buigsaam word. Hulle sal ook materiale gebruik wat beter vir die omgewing is.
Om te weet hoe PCB's werk, help ingenieurs om beter motors te bou. Dit help hulle ook om tred te hou met nuwe idees.
Leer meer oor nuwe PCB-veranderinge om te sien hoe dit vervoer in die toekoms verander.
FAQ
Wat doen 'n PCB in 'n elektriese voertuig?
'n PCB verbind elektroniese onderdele in die motor. Dit help die battery, motor en veiligheidstelsels om saam te werk. Ingenieurs gebruik PCB's om die motor veilig en goed te laat werk.
Waarom benodig elektriese voertuie spesiale PCB's?
Elektriese voertuie gebruik baie krag en word warm. Hulle bewe ook en kan nat word. Spesiale PCB's word gemaak om hierdie moeilike toestande te hanteer. Hulle gebruik sterk materiale en slim ontwerpe om die motor veilig en werkend te hou.
Hoe help PCB's met batteryveiligheid?
PCB's in die batterybestuurstelsel monitor elke batterysel. Hulle kontroleer die spanning en temperatuur vir elkeen. As iets verkeerd is, kan die PCB verhoed dat die battery beskadig word.
Watter materiale gebruik ingenieurs vir EV PCB's?
materiaal | Hoofvoordeel |
|---|---|
FR-4 | Sterk en bekostigbaar |
polyimide | Buigsaam en hittebestand |
Aluminium | Goed vir verkoeling |
Hierdie materiale help PCB's om langer te hou en beter in elektriese voertuie te werk.
Kan PCB's elektriese voertuie meer energie-doeltreffend maak?
Ja! PCB's help om te beheer hoe krag in die motor beweeg. Hulle maak seker dat energie gaan waar dit nodig is. Dit help dat die battery langer hou en die motor minder energie gebruik.
