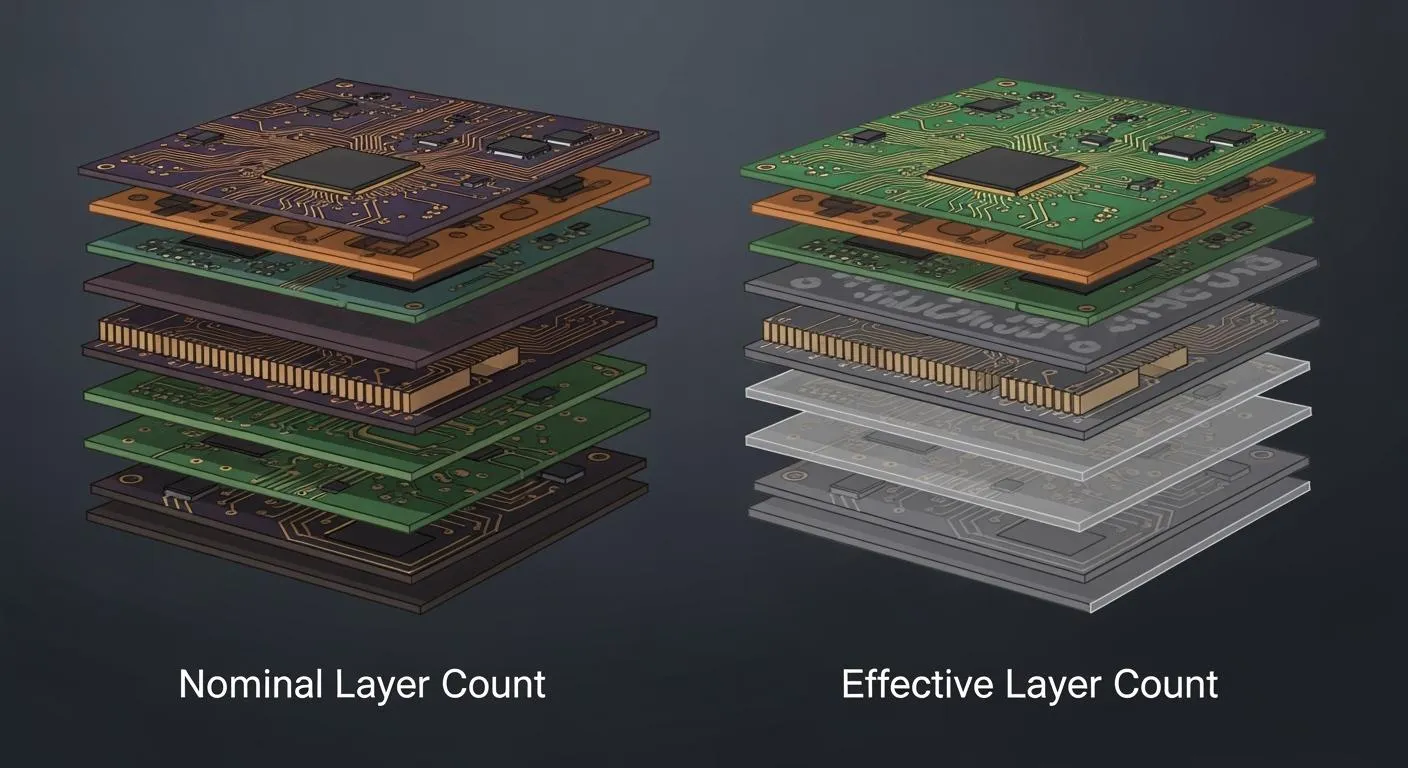

Jy mag dalk die term laagtelling in PCB-ontwerp sien en wonder wat dit werklik beteken. Nominale laagtelling wys hoeveel koperlae die vervaardiger in jou bord sal inbou. Effektiewe PCB-laagtelling vertel jou hoeveel lae eintlik seine, krag of grond in jou ontwerp dra. Nie elke laag sal jou stroombaanwerk help nie. As jy die verskil ken, kan jy foute in jou ontwerp vermy en seker maak dat jou bord volgens plan werk.
Belangrike take
Leer die verskil tussen nominale en effektiewe PCB-laagtellings. Nominaal beteken alle lae. Effektief tel slegs lae met seine, krag of grond.
Kyk altyd na jou stapeltekening voordat jy die bord maak. Dit help jou ontwerp om by die nominale laagtelling te pas. Dit voorkom ook verwarring.
Vind effektiewe lae deur te kyk wat elke laag doen. Tel slegs lae wat help met seinvloei, krag of aarding.
Praat duidelik met jou vervaardiger oor jou ontwerp. Vertel hulle wat elke laag doen. Dit help om foute te voorkom wanneer jy die bord maak.
Dink aan die aantal lae wanneer jy jou PCB-ontwerp beplan. Deur koste, werkverrigting en vervaardigingsbehoeftes te balanseer, help dit jou bord om beter te werk en langer te hou.
Nominale PCB-laagtelling
Definisie en Spesifikasie
Jy sal die term nominale laagtelling in baie PCB-ontwerpdokumente sien. Hierdie getal vertel jou hoeveel koperlae jou bord van die vervaardiger sal hê. Byvoorbeeld, as jy 'n 4-laag PCB bestel, is die nominale laagtelling vier. Elke laag sit bo-op of onder 'n ander laag binne-in die bord. Vervaardigers gebruik hierdie getal om die stapel te beplan en die bord te bou.
Jy kan die nominale aantal lae in die stapeltekening vind. Hierdie tekening wys die volgorde van elke laag, insluitend sein-, krag- en grondlae. Jy moet altyd hierdie tekening nagaan voordat jy jou ontwerp vir vervaardiging stuur. As jy met meerlaagborde werk, sal jy hoër getalle soos 6, 8 of selfs 12 sien. Hierdie getalle help jou en die vervaardiger om oor dieselfde ding te praat.
Wenk: Pas altyd jou ontwerplêers by die nominale laagtelling in jou stapeltekening. Hierdie stap help jou om later verwarring te vermy.
Algemene wanopvattings
Baie mense dink die nominale laagtelling beteken dat elke laag iets belangriks doen. Hierdie idee is nie altyd waar nie. Sommige lae dra dalk nie seine of krag nie. Jy sien dalk 'n laag wat slegs as 'n skild of 'n namaaklaag optree. Hierdie lae tel steeds in die nominale getal, maar hulle help nie jou stroombaanwerk nie.
Hier is 'n paar algemene foute wat jy moet vermy:
Om te glo dat elke laag in die telling vir seine of krag gebruik word.
Ignoreer ongebruikte of dummy lae in jou ontwerp.
Aanvaar dat alle vervaardigers dieselfde reëls gebruik vir die tel van lae.
Jy moet altyd kyk wat elke laag in jou ontwerp doen. Moenie net die nominale laagtelling vertrou nie. Kyk na die stapel en kyk watter lae effektief is. Hierdie gewoonte sal jou help om beter keuses in jou PCB-ontwerp te maak en probleme met jou meerlaagborde te vermy.
Effektiewe PCB-laagtelling
Wat 'n laag effektief maak
Dit is belangrik om te weet wat 'n laag effektief maak. Die effektiewe aantal PCB-lae wys hoeveel lae jou stroombaan help werk. Hierdie lae dra sein, krag of grond. Moenie lae tel wat nie 'n werklike rol in jou ontwerp het nie. Die effektiewe aantal PCB-lae hang af van 'n paar dinge:
Kringkompleksiteit: Moeiliker stroombane benodig meer lae vir al die seine.
Ruimtebeperkings: Klein borde beteken dat jy elke laag goed moet gebruik.
Kragvereistes: Hoëkragontwerpe benodig meer lae vir krag en hitte.
Toekomstige uitbreiding: Jy kan dalk later lae byvoeg vir opgraderings of veranderinge.
Wanneer jy dink aan die effektiewe aantal PCB-lae, word jou ontwerp beter. Elke laag moet help met seinvloei, krag of aarding.
Sein-, krag- en grondlae
Jy moet weet hoe elke laag die effektiewe PCB-laagtelling help. Elke tipe laag het sy eie taak. Die tabel hieronder toon die hooftipes en wat hulle doen:
Laagtipe | Doel |
|---|---|
Seinlaag | Dra seinspore tussen komponente. |
Grondvliegtuig | Verminder elektromagnetiese interferensie en hou sein integriteit sterk. |
Kragvliegtuig | Lewer mag oor die hele linie en ondersteun integriteit. |
Interne lae | Voeg roete-opsies vir digte ontwerpe by en help met integriteit. |
Onderlaag | Voltooi seinpaaie en verbind onderdele. |
Plaas seinlae langs grondvlakke om seine veilig te hou. Kies materiale wat elektriese en termiese integriteit hoog hou. Balanseer altyd koperlae om te verhoed dat die bord kromtrek.
Dummy en Ongebruikte Lae
Namaak- of ongebruikte lae tel nie in die effektiewe PCB-laagtelling nie. Jy mag dalk hierdie lae in meerlaagborde sien om spasie te vul of koper te balanseer. Hulle help om die bord plat te hou en termiese spanning te voorkom. Soms voeg jy 'n namaaklaag by om 'n onewe laag gelyk te laat tel. Hierdie stap kan koste verlaag en met vervaardiging help. Namaaklae dra nie sein, krag of grond nie, dus help hulle nie met seinintegriteit of jou stroombaan se integriteit nie.
Probleme met pseudo- of vals laagtelling
Wat is 'n pseudo 6-laag PCB
Soms gebruik mense die woord "pseudo" wanneer hulle oor PCB-lae praat. 'n Pseudo-6-laag PCB lyk asof dit ses lae het. Maar dit is nie op dieselfde manier gebou as 'n regte 6-laag-bord nie. Vervaardigers gebruik hierdie truuk om probleme soos kruisspraak in normale borde op te los. Byvoorbeeld, 'n pseudo-8-laag-stapel gebruik drie kerne. Die middelste kern word verwyder, so daar is meer spasie tussen lae. Hierdie ekstra spasie help om kruisspraak te stop en maak koppeling beter. Selfs al het die bord slegs ses koperlae, noem mense dit steeds 'n "pseudo-8-laag-bord". Dit is omdat dit amper op dieselfde manier as 'n regte 8-laag-bord gemaak word. Die prys is omtrent dieselfde as 'n ware 8-laag-bord, aangesien die stappe soortgelyk is.
Jy kan 'n pseudo-laagtelling kies vir spesiale ontwerpbehoeftes. Maar jy moet weet dat die aantal lae nie altyd dieselfde is as die aantal werkende koperlae nie. Kyk altyd na die stapeltekening om te sien watter lae seine, krag of grond dra.
Werklike Risiko's en Slaggate
Die gebruik van 'n pseudo-6-laag PCB kan probleme veroorsaak, veral in ontwerpe wat baie betroubaar moet wees. Jy kan probleme ondervind met hoe jou bord werk. Die tabel hieronder toon 'n paar algemene risiko's en wat verkeerd kan gaan:
Risiko tipe | Spesifieke kwessies |
|---|---|
Seinintegriteitsprobleme | Erge lui in belangrike seine |
Oogdiagramtoetse slaag nie | |
Stelselbitfoutkoers oorskry die limiet | |
Probleme met kragstabiliteit | Spanningsveranderinge gaan verby veilige vlakke |
Jy hoor baie skakelgeluide | |
EMC-toetsfoute | Te veel straling verlaat die bord |
Immuniteitstoetse werk nie uit nie | |
Termiese bestuursprobleme | Sommige plekke word te warm en kan nie afkoel nie |
Jy benodig meer termiese lae of vias |
Jy moet altyd praat met jou vervaardiger voordat jy 'n pseudo-laagtelling kies. As jy nie die werklike bordstruktuur nagaan nie, kan jou bord seintoetse misluk of te warm word. Deur elke laag noukeurig na te gaan, help jy om hierdie probleme te vermy en 'n bord te maak wat jy kan vertrou.
Vergelyking van Nominale en Effektiewe Laagtelling
Belangrike verskille
Jy moet die hoofverskille tussen nominale en effektiewe laagtelling ken. Hierdie verskille help jou om foute in PCB-ontwerp te vermy. Die tabel hieronder wys hoe elke tipe laagtelling werk:
funksie | Nominale Laagtelling | Effektiewe Laagtelling |
|---|---|---|
Wat dit beteken | Totale aantal koperlae gebou | Aantal lae wat sein, krag of grond dra |
Waar jy dit vind | Stapeltekeninge en fantastiese notas | Werklike ontwerplêers en roetes |
Wat gebruik word vir | Vervaardiging en kwotasie | Elektriese werkverrigting en uitleg |
Sluit dummy lae in? | Ja | Geen |
Beïnvloed seinvloei? | Nie altyd nie | Ja |
Jy sien dat die nominale laagtelling jou vertel hoeveel lae die vervaardiger sal bou. Die effektiewe laagtelling vertel jou hoeveel lae jou stroombaan help werk. Namaak- of ongebruikte lae tel in die nominale getal, maar nie in die effektiewe getal nie. Slegs lae wat sein, krag of grond dra, tel as effektief.
let wel: As jy net na die nominale laagtelling kyk, kan jy dink jou bord het meer seinpaaie as wat dit werklik het. Hierdie fout kan probleme in meerlaagborde veroorsaak.
Hoe om in jou ontwerp te identifiseer
Jy kan die verskil tussen nominale en effektiewe laagtelling raaksien deur jou stapel- en ontwerplêers na te gaan. Hier is 'n paar stappe wat jy kan volg:
Maak jou stapeltekening oop. Tel elke koperlaag. Dit gee jou die nominale aantal lae.
Kyk na elke laag in jou ontwerp. Vra jouself af: Dra hierdie laag sein, krag of grond? Indien wel, tel dit as effektief.
Kontroleer vir dummy- of ongebruikte lae. Hierdie lae dra nie sein nie. Moenie hulle as effektief beskou nie.
Hersien jou roete. Maak seker dat elke sein 'n duidelike pad op 'n werklike laag het.
Vergelyk jou tellings. Indien die nominale en effektiewe getalle nie ooreenstem nie, kyk hoekom.
Jy kan ook hierdie kontrolelys gebruik om te help:
Het elke laag in die stapel spore of vlakke vir sein, krag of grond?
Is daar lae sonder roetering of slegs kopervulling? Dit mag dalk dummy lae wees.
Het jy lae bygevoeg net vir meganiese sterkte of om die bord te balanseer? Hierdie tel nie as effektief nie.
Wenk: Praat altyd met jou vervaardiger as jy 'n wanverhouding tussen nominale en effektiewe laagtelling sien. Duidelike kommunikasie help jou om duur foute te vermy.
As jy hierdie stappe volg, sal jy weet hoeveel lae werklik jou ontwerp help. Jy sal ook seker maak dat jou meerlaagborde volgens plan werk. Goeie laagtellingbestuur hou jou seinpaaie skoon en jou bord betroubaar.
Waarom Laagtelling Saak Maak
Impak op Ontwerp en Uitleg
Jy moet vroeg in PCB-ontwerp aan die aantal lae dink. Die aantal lae verander hoe jy onderdele plaas en spore roeteer. Hoë-digtheid PCB's benodig dikwels ekstra lae vir al die verbindings. Die byvoeging van lae gee jou meer ruimte vir seinroetering. Dit help ook om impedansie beter te beheer. Dit hou seinintegriteit sterk, selfs in moeilike stroombane.
Hier is 'n tabel wat wys hoe die aantal lae jou ontwerp beïnvloed:
Aspek | Verduideliking |
|---|---|
Laagtelling en koste | Elke ekstra laag maak bouwerk moeiliker en kos meer. |
Kringkompleksiteit | Meer lae help met roetes in oorvol ontwerpe. |
Seinintegriteit | Ekstra lae help om impedansie te beheer en geraas te verminder. |
Kragverspreiding | Meer lae help om krag te versprei en hitte te beheer. |
Jy kan spesiale krag- en grondlae gebruik om seinpaaie kort te hou. Dit help om impedansie te beheer en laat jou bord beter werk.
Vervaardiging en koste
Die aantal lae verander hoeveel jou bord sal kos. Elke nuwe laag voeg meer materiaal en stappe by. Borde met meer as twee lae kos baie meer. Byvoorbeeld, 'n bord met 4 lae kan twee of drie keer meer kos as 'n bord met 2 lae. As jy 8 lae gebruik, kan die prys vyf tot tien keer hoër wees. Meer lae beteken ook meer kanse vir foute, so toetskoste styg.
Hier is 'n paar sleutelpunte om te onthou:
Elke laag benodig meer materiaal en maak dinge moeiliker.
Meer lae beteken meer stappe en 'n hoër risiko van probleme.
Deeglike beplanning kan tot 50% van koste bespaar sonder om funksionaliteit in te boet.
Laagtelling | Kosteverhoging (%) |
|---|---|
2-lae | Basiskoste |
4-6 lae | 30-40% toename |
8+ lae | 5-10 keer meer |
Jy moet altyd balanseer wat jy nodig het met wat jy kan spandeer.
Prestasie en betroubaarheid
Die regte aantal lae laat jou bord beter werk en langer hou. Meer lae help jou beheer impedansie en hou seine sterk. In vinnige ontwerpe moet jy seinvertragings en geraas stop. Te veel lae kan seinprobleme veroorsaak as gevolg van lang spore en ekstra effekte. Binneste lae kan hitte vasvang, so jy mag termiese vias of hitteputte benodig.
Jy kan hierdie wenke volg vir beter prestasie:
Gebruik spesiale grond- en kraglae vir sterk seine.
Hou seinpaaie kort vir goeie impedansiebeheer.
Pasop vir warm kolle in groot borde.
'n Bord met 4 lae gee jou dikwels 'n goeie mengsel van sterkte en werkverrigting. Vir baie vinnige of harde stroombane benodig jy dalk 6, 8 of meer lae om seine en impedansie onder beheer te hou.
Bepaling van jou effektiewe PCB-laagtelling
Praktiese stappe
Jy kan 'n paar eenvoudige stappe volg om jou effektiewe PCB-laagtelling te vind. Begin met 'n basiese telling en kyk of dit by jou behoeftes pas. As jy probleme soos oorvol seinpaaie, kragprobleme of hitte ondervind, moet jy dalk meer lae byvoeg. Elke laag moet 'n duidelike taak in jou PCB-ontwerp hê.
Begin met die aantal lae wat jy dink jy benodig.
Kontroleer of elke laag help met sein, krag of grond.
Voeg meer lae by as jy roeteringsopeenhopings of kragprobleme sien.
Gebruik beste praktyke vir jou stapel, soos om lae gebalanseerd te hou en seinlae met grond- of kragvlakke te koppel.
Maak seker dat elke laag jou ontwerpdoelwitte ondersteun.
Wenk: As jy lae byvoeg net om spasie te vul, tel hulle nie as effektief nie. Tel slegs lae wat jou stroombaan help werk.
Hersiening van jou stapel
Jy moet altyd hersien jou stapel tekeninge en dokumentasie om seker te maak dat jou laetelling korrek is. Volg hierdie stappe om jou werk na te gaan:
Gebruik jou PCB-uitleginstrument om die stapeling te skep en ontwerpreëlkontroles uit te voer. Dit help jou om foute vroegtydig op te spoor.
Kyk na die BGA-penuitleg en I/O-telling. Dit sê vir jou hoeveel lae jy vir jou ontwerp benodig.
Praat met jou vervaardiger voordat jy jou stapel voltooi. Hulle kan jou sê of jou plan ooreenstem met wat hulle kan bou.
Maak seker dat elke laag die regte dikte en materiaal het. Vir IPC klas 3-borde, hou die diëlektrikum minstens 2.56 mil dik met twee prepreg-lae.
Aanvaar dat daar 'n klein toleransie in laagregistrasie mag wees, gewoonlik tot 50µm.
Hersien alle vereistes, soos bordtipe, materiale en impedansiewaardes vir hoëspoedspore.
As jou stapeltekening ontbrekende of onduidelike besonderhede het, kan jy met die verkeerde laagtelling eindig. Ontbrekende inligting oor dikte of kopergewig kan wanverhoudings tussen jou ontwerplêers en wat die vervaardiger bou, veroorsaak. Kontroleer altyd jou dokumentasie dubbel om hierdie foute te vermy.
let wel: Noukeurige hersiening van jou stapel verseker dat jou bord volgens plan werk en by jou ontwerpdoelwitte pas.
Kommunikeer Laagtelling met Vervaardigers
Beste praktyke
Jy moet duidelik met jou vervaardiger praat. Goeie kommunikasie help jou om foute te voorkom. Dit hou jou projek vorentoe. Deel altyd jou doelwitte vir die bord. Verduidelik wat elke laag in jou ontwerp doen. As jy 'n spesiale stapel gebruik, vertel jou vervaardiger vroegtydig. Vra vrae oor hul proses. Luister na hul advies. Probeer hierdie beste praktyke:
Gee jou vervaardiger 'n duidelike stapeltekening.
lys wat elke laag doen in jou ontwerp.
Vra vir terugvoer oor jou laagkeuses.
Bevestig die aantal lae voordat jy met PCB-vervaardiging begin.
Kontroleer of jou vervaardiger foelie- of kernkonstruksie gebruik.
Versoek opdaterings tydens vervaardiging om probleme vroegtydig op te spoor.
Hersien die finale bord met jou vervaardiger voor versending.
As jy hierdie stappe volg, kan jy verwarring vermy. Jy sal seker maak dat jou PCB-vervaardiging by jou ontwerp pas.
Dokumentasie wenke
Jy benodig sterk dokumente vir goeie PCB-vervaardiging. Duidelike dokumente help jou vervaardiger om jou ontwerp te verstaan. Hulle bou jou bord op die regte manier. Altyd. definieer jou stapel en verduidelik elke laag. Gebalanseerde konstruksie hou jou bord stabiel. Moderne vervaardigers hou van foeliekonstruksie. Dit maak PCB-vervaardiging makliker. As jy jou stapeling spesifiseer, kry jy beter kwotasies. Jy kan kostes vergelyk. Standaard stapelings werk goed vir basiese ontwerpe. Jy benodig dalk pasgemaakte opsies vir gevorderde borde.
Hier is 'n tabel met nuttige dokumentasiewenke:
tip | Verduideliking |
|---|---|
Die definisie van 'n stapel vermy variasie | Duidelike dokumentasie verhoed dat verskillende vervaardigers verskillende materiale gebruik. Dit hou prestasie dieselfde. |
Gebalanseerde konstruksie maak saak | Maak seker dat diëlektriese lae eweredig rondom die middelpunt is. Dit bevorder stabiliteit. |
Foeliekonstruksie word verkies | Moderne vervaardigers hou van foelie met prepreg. Dit is makliker as volkernboue. |
Die spesifisering van stapels vereenvoudig kwotasie | Gedokumenteerde opstapelings help vervaardigers om kwotasies te gee wat jy kan vergelyk. Dit help met koste. |
Standaardopstellings dek basiese behoeftes | Hulle werk goed vir die meeste meerlaag-PCB's. Hulle werk dalk nie vir gevorderde ontwerpe nie. |
Jy moet altyd jou dokumente nagaan voordat jy dit vir PCB-vervaardiging stuur. Duidelike notas en tekeninge help jou vervaardiger om foute met laetelling en laegebruik te vermy.
As jy hierdie wenke gebruik, sal PCB-vervaardiging gladder verloop. Jy sal borde kry wat by jou ontwerp pas.
Jy weet nou dat die nominale laagtelling die totale koperlae is. Die effektiewe laagtelling wys watter lae jou stroombaan help werk. As jy duidelike besonderhede gee en met jou vervaardigingsvennoot praat, sal jou ontwerp beter verloop. Jou borde sal ook meer betroubaar wees. Praat vroeg in jou ontwerp met jou vervaardigingspan. Dit help jou om duur foute te vermy. Dit maak ook seker dat jou bord aan al die behoeftes voldoen.
Beplan jou stapel om koste, prestasie en die maak van die bord te balanseer.
Werk saam met jou vervaardigingsvennoot om te sien of jou bord gemaak kan word.
Gebruik goeie maniere om lae te plaas en hou seine sterk.
As jy hierdie stappe volg, sal jou ontwerp en bordmaak goed verloop.
FAQ
Wat is die hoofverskil tussen nominale en effektiewe PCB-laagtelling?
Jy kan die nominale laagtelling in jou stapeltekening. Dit sê vir jou hoeveel koperlae in jou bord is. Die effektiewe laagtelling tel slegs lae wat seine, krag of grond dra. Dummy- of ongebruikte lae word nie as effektief getel nie.
Waarom bestaan daar dummy-lae in PCB-ontwerpe?
Vervaardigers plaas dummy lae in om die bord gebalanseerd te hou of om hitte te verminder. Hierdie lae dra nie seine of krag nie. Jy benodig hulle vir sterkte, nie vir elektriese redes nie.
Kan 'n hoër nominale laagtelling my PCB se werkverrigting verbeter?
Nie elke ekstra laag help jou bord om beter te werk nie. Slegs effektiewe lae laat jou stroombaan goed presteer. Namaaklae help nie met seine of krag nie. Jy moet fokus op wat elke laag vir jou ontwerp doen.
Hoe kan ek kyk of 'n laag effektief is in my ontwerp?
Kontroleer jou PCB-uitleg. As 'n laag seinspore, kragvlakke of grondvlakke het, is dit effektief. Lae met net kopervulling of geen roetering is nie effektief nie.
Moet ek my vervaardiger beide nominale en effektiewe laagtellings vertel?
Ja. Jy moet altyd albei nommers aan jou vervaardiger gee. Dit help hulle om te weet wat jy nodig het en verhoed foute. Goeie kommunikasie gee jou beter borde.
