ہیوی کاپر پی سی بی ایپلی کیشنز الیکٹرک وہیکل کی کارکردگی کو تبدیل کرتی ہیں۔

ہیوی کاپر پی سی بی ٹیکنالوجی مضبوط پاور سسٹم کے لیے بہت اہم ہے۔ نئی انرجی گاڑیاں ان پی سی بی سلوشنز کو زیادہ پاور کی ضروریات کو پورا کرنے کے لیے استعمال کرتی ہیں۔ وہ گاڑیوں کو ہر وقت اچھی طرح سے کام کرنے میں بھی مدد کرتے ہیں۔ بیٹری سسٹمز، پاور ڈسٹری بیوشن، اور جدید کنٹرولرز کو مضبوط کرنٹ کو سنبھالنے کی ضرورت ہے۔ انہیں گرمی کا اچھی طرح سے انتظام کرنے اور بہت قابل اعتماد ہونے کی بھی ضرورت ہے۔ پچھلے پانچ سالوں میں، زیادہ لوگ گاڑیوں میں ہیوی کاپر پی سی بی چاہتے ہیں۔ اس کی وجہ یہ ہے کہ الیکٹرک گاڑیاں اور نئی توانائی والی گاڑیاں زیادہ مقبول ہو رہی ہیں۔

پہلو	ثبوت کا خلاصہ
مارکیٹ کی ترقی (2019-2024)	بھاری تانبے کی پی سی بی مارکیٹ میں مسلسل اضافہ ہوا ہے۔ اس کی وجہ یہ ہے کہ زیادہ لوگ الیکٹرک گاڑیاں اور کاریں خرید رہے ہیں۔
مارکیٹ کا سائز 2023	1.59 میں مارکیٹ تقریباً 2023 بلین امریکی ڈالر تھی۔ ایک اور رپورٹ کے مطابق یہ تقریباً 1.2 بلین امریکی ڈالر تھی۔
متوقع مارکیٹ سائز 2032	مارکیٹ USD 2.1 بلین اور USD 2.5 بلین کے درمیان پہنچ سکتی ہے۔
CAGR (2024-2032)	مارکیٹ ہر سال تقریباً 5.16 فیصد سے 6.5 فیصد تک بڑھ سکتی ہے۔
کلیدی مارکیٹ ڈرائیور	زیادہ لوگ الیکٹرک گاڑیاں خرید رہے ہیں۔ ان گاڑیوں کو مضبوط الیکٹرانک سسٹم کے لیے بھاری تانبے کے پی سی بی کی ضرورت ہوتی ہے۔
آٹوموٹو سیگمنٹ مارکیٹ شیئر	2023 میں، کاروں کا مارکیٹ میں سب سے زیادہ حصہ تھا۔ اس کی وجہ الیکٹرک گاڑیاں اور خود سے چلنے والی کاریں ہیں۔
اضافی ڈرائیور	لوگ پی سی بی چاہتے ہیں جو اچھی طرح سے کام کرے، ٹھنڈا رہے، اور مشکل جگہوں پر بجلی لے جائے۔

کلیدی لے لو

• بھاری تانبے کے پی سی بی موٹی تانبے کی تہوں ہیں. وہ باقاعدہ پی سی بی سے زیادہ کرنٹ لے سکتے ہیں۔ وہ گرمی کا بھی بہتر انتظام کرتے ہیں۔ یہ الیکٹرک گاڑیوں کو زیادہ محفوظ بناتا ہے۔ یہ انہیں بہتر کام کرنے پر بھی مجبور کرتا ہے۔

• یہ پی سی بی بیٹری کے انتظام اور موٹر کنٹرول میں مدد کرتے ہیں۔ وہ چارجنگ اور پاور ڈسٹری بیوشن میں بھی مدد کرتے ہیں۔ وہ اعلی طاقت اور گرمی کو اچھی طرح سے سنبھالتے ہیں۔ یہ گاڑی کے مشکل حالات میں اہم ہے۔

• بھاری تانبے کے پی سی بی طویل عرصے تک چلتے ہیں۔ وہ گرمی، کمپن، یا نمی سے آسانی سے خراب نہیں ہوتے ہیں۔ اس سے الیکٹرک گاڑیوں کو کئی سالوں تک اچھی طرح کام کرنے میں مدد ملتی ہے۔

• چپ ایمبیڈنگ اور کاپر جڑنا جیسے جدید ڈیزائن بہت مدد کرتے ہیں۔ وہ پی سی بی کو چھوٹا اور مضبوط بناتے ہیں۔ وہ گرمی کو تیزی سے دور کرنے میں بھی مدد کرتے ہیں۔ یہ الیکٹرک گاڑیوں کے لیے نئے آئیڈیاز کی حمایت کرتا ہے۔

• بھاری تانبے کے پی سی بی کی قیمت زیادہ ہے۔ لیکن وہ بہتر کام کرتے ہیں اور زیادہ دیر تک چلتے ہیں۔ اچھا ڈیزائن اور سمارٹ مینوفیکچرنگ لاگت کو کم رکھنے میں مدد کر سکتی ہے۔

کارکردگی کا اثر

موجودہ ہینڈلنگ

بھاری تانبے کے پی سی بی الیکٹرک گاڑیوں کو زیادہ کرنٹ لے جانے میں مدد کرتے ہیں۔ یہ بورڈز 4 اوز فی مربع فٹ سے شروع ہونے والی تانبے کی موٹی تہوں کا استعمال کرتے ہیں۔ کچھ بورڈز میں 14 اوز تک کاپر ہوتا ہے۔ یہ انہیں ہر چینل میں 200 ایم پی ایس تک لے جانے دیتا ہے۔ زیادہ تر باقاعدہ پی سی بی صرف 10 ایم پی ایس سے کم ہینڈل کر سکتے ہیں۔ موٹا تانبا مزاحمت کو کم کرتا ہے۔ یہ موجودہ بہاؤ کو محفوظ اور زیادہ موثر بناتا ہے۔ بیٹری مینجمنٹ اور موٹر کنٹرول یونٹس کو اس اعلی کرنٹ کی ضرورت ہے۔

نمایاں کریں	ہیوی کاپر پی سی بی	معیاری پی سی بی
تانبے کی موٹائی	4 اوز - 14 اوز فی مربع فٹ	0.5 اوز - 2 اوز فی مربع فٹ
موجودہ لے جانے کی صلاحیت	فی چینل 200 A تک	عام طور پر فی چینل 10 A سے نیچے
تھرمل مزاحمت	کم مزاحمت، بہتر گرمی کی کھپت	اعلی مزاحمت، گرمی کی تعمیر کا شکار
مکینیکل پائیداری	تھرمل سائیکلنگ اور مکینیکل تناؤ کے خلاف اعلی مزاحمت	تھرمل/مکینیکل تناؤ کے تحت کم پائیداری

بھاری تانبے کے پی سی بی برقی گاڑیوں کے لیے اچھے ہیں۔ وہ بہت زیادہ کرنٹ لے جانے میں مدد کرتے ہیں اور مشکل کاموں میں اچھی طرح کام کرتے ہیں۔

تھرمل مینجمنٹ

حرارتی انتظام الیکٹرک گاڑیوں میں بہت اہم ہے۔ بھاری تانبے کے پی سی بی اپنے موٹے تانبے کی وجہ سے گرمی کو اچھی طرح پھیلاتے ہیں۔ تانبا 2 اوز سے 20 اوز فی مربع فٹ ہو سکتا ہے۔ یہ زیادہ کرنٹ لے جانے میں مدد کرتا ہے اور چیزوں کو ٹھنڈا رکھتا ہے۔ تھرمل ویاس، تانبے کے طیاروں، اور دھات کی بنیادی تہوں جیسی خاص چالیں گرمی کو حصوں سے دور کرتی ہیں۔ یہ گرم مقامات کو روکتا ہے اور سخت محنت کرتے ہوئے بھی گاڑی کو مستحکم رکھتا ہے۔

پہلو	قابل پیمائش اثر/تفصیل
تانبے کی موٹائی	≥4 اوز 40A سے اوپر کرنٹ کو سپورٹ کرتا ہے، موجودہ صلاحیت اور گرمی کی کھپت کو بڑھاتا ہے۔
حرارت کی ایصالیت	میٹل کور PCBs: 120–180 W/m·K بمقابلہ معیاری FR4: 0.25–0.35 W/m·K
تھرمل مینجمنٹ تکنیک	تھرمل ویاس، تانبے کے طیاروں، ہیٹ سنک، اور دھات کی بنیادی تہوں کا استعمال
مکینیکل استحکام	سڈول ملٹی لیئر اسٹیک اپس اور ہائی ٹی جی میٹریل تھرمل ایکسپینشن کی مماثلت کو کم کرتے ہیں۔
نقلی اور جانچ	CAD تھرمل سمولیشنز اور IR تھرموگرافی گرمی کی کھپت کی توثیق کرتی ہیں۔

یہ خصوصیات بورڈ کو اعلی درجہ حرارت کے خلاف مزاحمت کرنے میں مدد کرتی ہیں۔ وہ یہ بھی یقینی بناتے ہیں کہ گرمی تیزی سے دور ہو جائے۔ یہ برقی گاڑیوں میں حفاظت اور کارکردگی کے لیے اہم ہے۔

وشوسنییتا

قابل اعتماد کا مطلب ہے کہ بھاری تانبے کے پی سی بی الیکٹرک گاڑیوں میں طویل عرصے تک چلتے ہیں۔ یہ بورڈز -1,000 ° C سے 40 ° C تک 125 سے زیادہ گرم اور سرد چکروں کو سنبھال سکتے ہیں۔ وہ نہ تو ٹوٹتے ہیں اور نہ چھلتے ہیں۔ وہ 10G سے اوپر مضبوط ہلا سکتے ہیں۔ وہ گیلی یا نمکین جگہوں پر بھی زنگ نہیں لگاتے۔ ENIG جیسے خصوصی فنشز بورڈ کو 30% دیر تک چلنے میں مدد کرتے ہیں۔ تھرمل سینسر ہر وقت درجہ حرارت کو دیکھتے ہیں۔ اس سے مسائل کے خراب ہونے سے پہلے ان کو ٹھیک کرنے میں مدد ملتی ہے اور خرابیوں کو نصف میں کم کر دیتا ہے۔

وشوسنییتا میٹرک	تفصیل اور حد	ای وی ماحولیات اور معیارات سے مطابقت
تیز تناؤ کی جانچ	ASTM D149-مطابق، ISO 30 کو پورا کرتے ہوئے توثیق کے اخراجات کو 26262% تک کم کرتا ہے۔	حفاظت کی تعمیل اور لاگت سے موثر توثیق کو یقینی بناتا ہے۔
تھرمل سائیکل برداشت	بغیر ڈیلامیشن کے -1,000°C سے 40°C تک 125+ سائیکلوں کا مقابلہ کرتا ہے۔	ISO 26262 ASIL D سے ملتا ہے؛ فیلڈ میں ناکامی کے خطرے کو 60٪ تک کم کرتا ہے۔
کمپن مزاحمت	سخت سبسٹریٹس اور 10oz+ تانبے کے طیاروں کا استعمال کرتے ہوئے 6G+ وائبریشن کو برداشت کرتا ہے۔	ناہموار حالات میں 99.5% اپ ٹائم کو یقینی بناتا ہے۔
جنگ مزاحمت	ENIG فنش نمی اور کیمیکلز کے خلاف مزاحمت کرتا ہے، جس سے عمر 30 فیصد بڑھ جاتی ہے۔	مرطوب یا نمکین سپرے والے ماحول کے لیے اہم۔
پیش گوئی کی بحالی	ایمبیڈڈ تھرمل سینسر حقیقی وقت میں جنکشن کے درجہ حرارت کی نگرانی کرتے ہیں۔	بندش کو 50% کم کرتا ہے اور ECU کی عمر بڑھاتا ہے۔

بھاری تانبے کے پی سی بی بہت قابل اعتماد ہیں۔ وہ الیکٹرک گاڑیوں کو طویل عرصے تک اچھی طرح سے کام کرنے میں مدد کرتے ہیں۔

ہیوی کاپر پی سی بی کی بنیادی باتیں

ڈیفینیشن

ایک بھاری تانبے کے پی سی بی میں ایک عام پی سی بی سے زیادہ موٹی تانبے کی تہہ ہوتی ہے۔ اگر پرنٹ شدہ سرکٹ بورڈ میں 3 اونس یا اس سے زیادہ کاپر فی مربع فٹ ہے تو اسے ہیوی کاپر کہا جاتا ہے۔ زیادہ تر بھاری تانبے کے پی سی بی میں 3 اوز اور 10 اوز کے درمیان تانبا فی مربع فٹ ہوتا ہے۔ کچھ خاص بورڈز میں 200 اوز تک کاپر ہو سکتا ہے۔ انجینئرز تانبے کی موٹائی کو اونس فی مربع فٹ میں ماپتے ہیں۔ اس سے انہیں مختلف پرنٹ شدہ سرکٹ بورڈز کا موازنہ کرنے میں مدد ملتی ہے۔ اضافی تانبا پی سی بی کو زیادہ کرنٹ لے جانے اور زیادہ گرمی کو سنبھالنے دیتا ہے۔ یہ اسے برقی گاڑیوں اور دیگر سخت استعمال کے لیے اچھا بناتا ہے۔

• ہیوی کاپر پی سی بی: 3 اونس یا اس سے زیادہ کاپر فی مربع فٹ

• عام حد: 3 اوز سے 10 اوز فی مربع فٹ

• انتہائی تانبا: 20 اوز سے 200 اوز فی مربع فٹ

• تانبے کی موٹائی بھاری تانبے کے پی سی بی کی وضاحت کرنے کا بنیادی طریقہ ہے۔

نوٹ: کوئی سخت اصول نہیں ہیں، لیکن زیادہ تر ماہرین کا کہنا ہے کہ 3 اوز یا اس سے زیادہ بھاری تانبا ہے۔

اہم خصوصیات

بھاری تانبے کے پی سی بی خاص ہیں کیونکہ وہ جدید گاڑیوں کی ضروریات کو پورا کرتے ہیں۔ یہ بورڈز زیادہ کرنٹ لے جانے اور گرمی سے نجات کے لیے تانبے کی موٹی تہوں کا استعمال کرتے ہیں۔ وہ مضبوط بھی ہیں، اس لیے وہ سخت کار حالات میں بھی چل سکتے ہیں۔ سرکٹس کو مضبوط رکھنے کے لیے بنانے والے خاص طریقے استعمال کرتے ہیں جیسے ہیوی کاپر گرافکس اینچنگ اور گیپ فلنگ۔ وہ ایسی فلمیں بھی استعمال کرتے ہیں جو زنگ کو روکتی ہیں اور سوراخوں کو بننے سے روکنے کے لیے بورڈ کو رال سے بھر دیتی ہیں۔

نمایاں کریں	ہیوی کاپر پی سی بی	روایتی پی سی بی
تانبے کی موٹائی	70μm سے زیادہ، 40 اوز تک	عام طور پر 35–70μm
موجودہ ہینڈلنگ	زیادہ گرمی کے بغیر ہائی کرنٹ کو ہینڈل کرتا ہے۔	محدود موجودہ صلاحیت
گرمی کی کھپت	بہتر ٹھنڈک کے لیے ہیٹ سنک کے طور پر کام کرتا ہے۔	ٹھنڈک میں کم موثر
مینوفیکچرنگ کے عمل	خصوصی اینچنگ، گیپ فلنگ، اور مضبوط فلموں کی ضرورت ہے۔	معیاری من گھڑت طریقے
وولٹیج رواداری	ہائی وولٹیج رواداری، برن آؤٹ کے خلاف مزاحمت کرتا ہے۔	کم وولٹیج رواداری
سخت حالات میں وشوسنییتا	جھٹکا، کمپن، اور نمی کے تحت اچھی طرح سے کام کرتا ہے	سخت ماحول میں کم مضبوط

بھاری تانبے کے پی سی بی برقی گاڑیوں کو محفوظ رہنے اور اچھی طرح کام کرنے میں مدد کرتے ہیں۔ ان کی مضبوط تعمیر ناہموار جگہوں پر بھی اعلی طاقت، بہتر ٹھنڈک اور لمبی زندگی دیتی ہے۔

ہیوی کاپر پی سی بی کی ایپلی کیشنز

بھاری تانبے کے پی سی بی کاروں میں بہت اہم ہیں۔ وہ الیکٹرک گاڑیوں اور نئی توانائی کی گاڑیوں میں بہت زیادہ استعمال ہوتے ہیں۔ یہ بورڈ اعلی طاقت کی ملازمتوں میں مدد کرتے ہیں۔ وہ بہت زیادہ کرنٹ لے سکتے ہیں، ٹھنڈا رکھ سکتے ہیں اور مضبوط ہیں۔ ذیل میں ان گاڑیوں میں بھاری تانبے کے پی سی بی استعمال کرنے کے اہم طریقے ہیں۔

بیٹری مینجمنٹ سسٹم

ایک بیٹری مینجمنٹ سسٹم، یا BMS، الیکٹرک گاڑیوں میں بیٹری کی جانچ اور کنٹرول کرتا ہے۔ بہت سے وجوہات کی بناء پر ان سسٹمز میں بھاری تانبے کے پی سی بی کی ضرورت ہے۔

1. وہ بڑی کرنٹ کو حرکت دیتے ہیں، اس لیے بیٹری میں طاقت اچھی طرح پھیلتی ہے۔

2. موٹا تانبا گرمی پھیلانے میں مدد کرتا ہے، اس لیے بیٹری کو چارج کرنے یا استعمال کرتے وقت کوئی گرم دھبہ نہیں بنتا۔

3. مضبوط بورڈ BMS کو ہلنے اور درجہ حرارت میں ہونے والی تبدیلیوں سے محفوظ رکھتا ہے، جو کاروں میں بہت زیادہ ہوتا ہے۔

4. انجینئرز تانبے کے راستوں کو کرنٹ کے لیے کافی چوڑا بناتے ہیں۔ وہ کرنٹ کو شیئر کرنے کے لیے بہت سی تہوں کا استعمال کرتے ہیں اور گرمی میں مدد کے لیے خاص سوراخ اور سنک شامل کرتے ہیں۔

5. بنانے والے مضبوط مواد چنتے ہیں، موٹا تانبا استعمال کرتے ہیں، اور کار کے اصولوں کو پورا کرنے کے لیے بورڈز کو احتیاط سے بناتے ہیں۔

• BMS میں بھاری تانبے کے PCBs 200A سے زیادہ محفوظ طریقے سے سنبھال سکتے ہیں۔

• یہ بورڈ کم توانائی ضائع کرتے ہیں اور بیٹری کو ٹھنڈا رکھتے ہیں، اس لیے بیٹری زیادہ دیر تک چلتی ہے اور محفوظ ہے۔

• سسٹم کی مزاحمت کم ہے اور زیادہ گرم نہیں ہوتی، اس لیے یہ بہت زیادہ استعمال ہونے پر بھی اچھی طرح کام کرتا ہے۔

بھاری تانبے کے پی سی بی کے ساتھ بیٹری مینجمنٹ سسٹم ہر بیٹری سیل کو محفوظ رکھتے ہیں اور نئی انرجی گاڑیوں میں طویل عرصے تک کام کرتے ہیں۔

موٹر کنٹرولرز

موٹر کنٹرولرز برقی گاڑیوں میں موٹر سسٹم کا اہم حصہ ہیں۔ ہیوی کاپر پی سی بی ان ہائی پاور ملازمتوں کی بنیاد ہیں۔ نیچے دی گئی جدول سے پتہ چلتا ہے کہ وہ کیا کرتے ہیں:

پہلو	وضاحت
موجودہ ہینڈلنگ	بھاری تانبے کے PCBs موٹے تانبے کو اسٹیک کرکے 1000A سے زیادہ لے جا سکتے ہیں، جو موٹر کنٹرولرز کے لیے ضروری ہے۔
پرجیوی انڈکٹنس میں کمی	بورڈ کے اندر تانبے کا ڈھیر لگانا ناپسندیدہ انڈکٹنس کو کم کرتا ہے، اس لیے پاور بہتر کام کرتی ہے۔
ڈیزائن کی پابندیاں	بھاری تانبے کو چھوٹے حصوں کے لیے استعمال نہیں کیا جا سکتا، اس لیے ڈیزائنرز اسے باقاعدہ تانبے کے ساتھ ملاتے ہیں یا اسے خصوصی تختوں میں استعمال کرتے ہیں۔
تھرمل مینجمنٹ	موٹا تانبا گرمی سے چھٹکارا حاصل کرنے میں مدد کرتا ہے، جو بہت زیادہ کرنٹ کے بہاؤ کے وقت اہم ہے۔
اعلی درجے کی ٹیکنالوجیز کے ساتھ انضمام	ہیوی کاپر پی سی بی نئی چپ اور جڑنا ٹیکنالوجی کے ساتھ کام کرتے ہیں، جو بورڈز کو چھوٹا اور زیادہ قابل اعتماد بناتے ہیں، خاص طور پر خصوصی سیمی کنڈکٹرز کے لیے۔
مجموعی کردار	ہیوی کاپر پی سی بی موٹر کنٹرولرز میں ہائی پاور، گرمی اور برقی بہاؤ کو کنٹرول کرنے میں مدد کرتے ہیں۔

بھاری تانبے کے پی سی بی والے موٹر کنٹرولرز موٹر کو بہت اچھی طرح سے کنٹرول کر سکتے ہیں۔ وہ اس وقت بھی کام کرتے رہتے ہیں جب کار بہت زیادہ تناؤ میں ہوتی ہے، جو ہر قسم کی گاڑیوں کے لیے اہم ہے۔

چارجنگ انفراسٹرکچر

برقی گاڑیوں کے چارجنگ اسٹیشنز بھاری تانبے کے پی سی بی کا استعمال کرتے ہیں تاکہ بجلی کو محفوظ طریقے سے اور تیزی سے منتقل کیا جا سکے۔ یہ بورڈز کار کے اندر فاسٹ چارجرز اور چارجرز میں استعمال ہوتے ہیں۔

• موٹا تانبا بورڈ کو بہت زیادہ کرنٹ لے جانے دیتا ہے، لہٰذا چارجنگ تیز ہوتی ہے اور زیادہ گرمی نہیں ہوتی۔

• اچھا ہیٹ کنٹرول سسٹم اور بیٹری کو بہت زیادہ گرم ہونے سے روکتا ہے۔

• مضبوط بورڈ عوامی چارجنگ کے مقامات پر بہت زیادہ حرارتی اور ٹھنڈک اور ہلنے کو سنبھال سکتے ہیں۔

• چارجنگ اسٹیشنز اور کار چارجرز ان بورڈز کو محفوظ اور قابل اعتماد طریقے سے کام کرنے کے لیے استعمال کرتے ہیں، یہاں تک کہ جب ہر وقت استعمال کیا جاتا ہے۔

چارجنگ اسٹیشنوں میں ہیوی کاپر پی سی بی نئی توانائی والی گاڑیوں کو تیز اور محفوظ طریقے سے چارج کرنے میں مدد کرتے ہیں، جس سے زیادہ لوگوں کو الیکٹرک کاریں استعمال کرنے میں مدد ملتی ہے۔

بجلی کی تقسیم یونٹ

پاور ڈسٹری بیوشن یونٹس، یا PDUs، کنٹرول کرتے ہیں کہ کار میں بجلی کیسے حرکت کرتی ہے۔ ہیوی کاپر پی سی بی ان سسٹمز کو خاص طریقوں سے مدد کرتے ہیں:

• موٹا تانبا بجلی کے لیے حرکت کرنا اور گرمی پھیلانا آسان بناتا ہے، اس لیے نظام زیادہ گرم ہوئے بغیر بڑی کرنٹ کو سنبھال سکتا ہے۔

• اچھا ہیٹ کنٹرول بہت زیادہ گرمی کی وجہ سے سسٹم کو ناکام ہونے سے بچاتا ہے۔

• مضبوط بورڈ ہلتے اور سخت کار حالات کو لے سکتا ہے.

• الیکٹرک گاڑیوں میں PDUs ان بورڈز کو موٹروں، انورٹرز اور دیگر اہم حصوں میں بجلی منتقل کرنے کے لیے استعمال کرتے ہیں۔

ضرورت	وضاحت
ہائی کرنٹ ہینڈلنگ	بھاری تانبے کے پی سی بی میں بڑی کرنٹ کو آسانی سے منتقل کرنے کے لیے گاڑھا تانبا ہوتا ہے۔
ہائی وولٹیج رواداری	وولٹیج زیادہ ہونے پر وہ جلنے اور چنگاریوں کو روکنے کے لیے بنائے جاتے ہیں۔
گرمی کی کھپت میں اضافہ	وہ ٹھنڈا رکھنے اور زیادہ گرمی کو روکنے کے لیے ہیٹ سنک اور خاص سوراخوں کا استعمال کرتے ہیں۔
مکینیکل طاقت	مضبوط بورڈز سخت کار برقی جگہوں کو سنبھال سکتے ہیں۔
ای وی پاور یونٹس میں درخواست	موٹر ڈرائیوز اور انورٹرز میں بجلی کو اچھی طرح منتقل کرنے کے لیے استعمال کیا جاتا ہے۔

بھاری تانبے کے پی سی بی کے ساتھ پاور ڈسٹری بیوشن یونٹس پورے کار کے برقی نظام کو محفوظ اور مستحکم رکھتے ہیں۔ وہ باقاعدہ اور نئی توانائی والی گاڑیوں کو اچھی طرح سے کام کرنے میں مدد کرتے ہیں۔

ہیوی کاپر پی سی بی الیکٹرک گاڑیوں اور نئی انرجی گاڑیوں کے بہت سے حصوں میں استعمال ہوتے ہیں۔ وہ ہائی پاور ملازمتوں، بیٹری کی دیکھ بھال، موٹر کنٹرول، چارجنگ، اور پاور شیئرنگ کے لیے اہم ہیں۔ یہ بورڈ تمام اہم نظاموں کو محفوظ طریقے سے، اچھی طرح اور طویل عرصے تک کام کرنے میں مدد کرتے ہیں۔

الیکٹرک گاڑیوں میں فوائد

بجلی کی کثافت

بھاری تانبے کے پی سی بی الیکٹرک گاڑیوں کو کم جگہ میں زیادہ طاقت استعمال کرنے میں مدد کریں۔ انجینئر بورڈ پر تانبے کی موٹی تہہ لگاتے ہیں۔ یہ انہیں ایک چھوٹے سے علاقے میں کرنٹ کے لیے مزید راستے فٹ کرنے دیتا ہے۔ ڈیزائن سسٹم کو چھوٹا لیکن پھر بھی مضبوط بناتا ہے۔ کاریں ہلکے اور چھوٹے پرزے استعمال کر سکتی ہیں لیکن پھر بھی بہت زیادہ توانائی حاصل کرتی ہیں۔ اس کا مطلب ہے کہ الیکٹرک گاڑیاں دور تک جا سکتی ہیں اور تیز رفتاری سے چل سکتی ہیں۔ بیٹری اور موٹر کنٹرولر دونوں جگہ اور توانائی کے اس زبردست استعمال کے ساتھ بہتر کام کرتے ہیں۔

استحکام

بھاری تانبے کے پی سی بی الیکٹرک گاڑیوں کے الیکٹرانکس کو زیادہ دیر تک قائم رکھتے ہیں۔ وہ زیادہ گرمی اور بہت سے گرم اور سرد چکر لے سکتے ہیں۔ بورڈز اپنی اچھی کارکردگی سے محروم نہیں ہوتے۔ کار ساز اب ان بورڈز کا زیادہ استعمال کرتے ہیں۔ وہ نئے ڈرائیور سسٹمز اور برقی انجنوں میں مدد کرتے ہیں۔ ان کی طاقت کی کچھ وجوہات یہ ہیں:

• تانبے کی موٹی تہیں زیادہ کرنٹ کو محفوظ طریقے سے بہنے دیتی ہیں۔

• زیادہ استعمال ہونے پر گرمی کا بہتر کنٹرول حصوں کو ٹھنڈا رکھتا ہے۔

• بجلی کے اضافے کے خلاف اعلی مزاحمت سرکٹس کو محفوظ رکھتی ہے۔

• چھوٹے، مضبوط الیکٹرانکس کو گرمی کے بہتر کنٹرول اور طاقت کی ضرورت ہوتی ہے۔

یہ چیزیں الیکٹرک گاڑیوں کو مشکل جگہوں پر اچھی طرح کام کرنے میں مدد کرتی ہیں۔ مثال کے طور پر، بیٹری کا نظام بہت زیادہ گرمی اور ہلنے سے محفوظ رہتا ہے۔

سیفٹی

الیکٹرک گاڑیوں میں حفاظت بہت اہم ہے۔ بھاری تانبے کے پی سی بی پاور پارٹس کو محفوظ بناتے ہیں۔ ان میں مضبوط برقی، حرارت اور مکینیکل خصوصیات ہیں۔ تانبے کی موٹی تہیں، 4 oz/ft² سے 20 oz/ft² تک، انہیں بڑی کرنٹ لے جانے دیں۔ بعض اوقات وہ بیٹری اور موٹر سسٹم میں 200A سے زیادہ حرکت کرتے ہیں۔ اس سے زیادہ گرمی اور وولٹیج گرنا بند ہو جاتا ہے۔ گرمی کا اچھا کنٹرول گرم مقامات کو روکتا ہے اور حصوں کو محفوظ رکھتا ہے۔ مضبوط تانبے کی تہیں بورڈ کو ہلنے اور دباؤ کے خلاف مزاحمت کرنے میں مدد کرتی ہیں۔ اس سے دراڑیں یا ٹوٹنے کا امکان کم ہوجاتا ہے۔ یہ تمام چیزیں الیکٹرک گاڑیوں کو محفوظ اور زیادہ قابل اعتماد بناتی ہیں۔

ایڈوانسڈ ٹیکنالوجیز

پاور کومبی بورڈز

پاور کومبی بورڈز ایک پی سی بی پر مختلف تانبے کی موٹائی کا استعمال کرتے ہیں۔ انجینئرز ان کا استعمال مضبوط اور کمزور سرکٹس کو آپس میں جوڑنے کے لیے کرتے ہیں۔ اس ڈیزائن کا مطلب ہے کم وائرنگ اور کم کنیکٹرز کی ضرورت ہے۔ الیکٹرک گاڑیاں ان بورڈز کے ساتھ جگہ اور وزن کی بچت کرتی ہیں۔ کم کنکشن کا مطلب یہ بھی ہے کہ کم چیزیں ٹوٹ سکتی ہیں۔ یہ بورڈ کنٹرول سگنلز اور پاور لائنز دونوں لے جاتے ہیں۔ وہ چھوٹی کار کے نظام کے لیے بہترین ہیں۔

جڑنا اور ایمبیڈڈ کاپر

جڑنا اور ایمبیڈڈ کاپر الیکٹرک وہیکل پی سی بی کو کئی طریقوں سے مدد کرتا ہے:

• وہ لوپ ایریا کو چھوٹا بنا کر انڈکٹنس کو کم کرتے ہیں، جو سسٹم کو مستحکم رکھتا ہے۔

• تانبے کے بڑے حصے زیادہ کرنٹ کو بہنے دیتے ہیں، اس لیے زیادہ طاقت ممکن ہے۔

• یہ ڈیزائن گرمی کو اچھی طرح پھیلاتے ہیں اور چیزوں کو ٹھنڈا رکھتے ہیں۔

• چھوٹے لے آؤٹ جگہ بچاتے ہیں اور کاروں کو ہلکا بناتے ہیں۔

• مضبوط تختیاں سخت جگہوں پر زیادہ دیر تک چلتی ہیں۔

• سادہ اسمبلی اور مرمت مسائل کو ٹھیک کرنا آسان بناتی ہے۔

• یہ خصوصیات نظام کو چلانے اور ٹھیک کرنے کے اخراجات کو کم کرنے میں مدد کرتی ہیں۔

تانبے کی جڑنا کا مطلب ہے بڑے تانبے کے ٹکڑوں کو سوراخوں یا پی سی بی کے اندر ڈالنا۔ اس سے تھرمل ماس میں مزید اضافہ ہوتا ہے، لہذا گرمی آہستہ آہستہ بنتی ہے۔ ایمبیڈڈ کاپر ریڈی ایٹر کی طرح کام کرتا ہے اور گرمی کو باہر جانے میں مدد کرتا ہے۔ بس بار پی سی بی بیٹریاں جوڑنے اور پاور شیئر کرنے کے لیے ان چالوں کا استعمال کرتے ہیں۔ اس سے الیکٹرک گاڑیاں بہتر کام کرتی ہیں اور وزن کم ہوتی ہیں۔

چپ ایمبیڈنگ

چپ ایمبیڈنگ پاور سیمی کنڈکٹرز کو ہیوی کاپر پی سی بی کے اندر رکھتی ہے۔ یہ گرمی کو دور کرنے میں مدد کرتا ہے اور بورڈ کو بہتر کام کرتا ہے۔ کچھ ٹیکنالوجیز گرمی کو پھیلانے کے لیے لیڈ فریم کا استعمال کرتی ہیں، تانبے سے بھرے چھوٹے سوراخوں کے ساتھ تانبے کی تہوں سے جڑی ہوئی ہیں۔ یہ پرانے بانڈ تاروں کی جگہ لے لیتا ہے۔ بورڈ میں کم مزاحمت ہے اور تیزی سے سوئچ کرتا ہے۔ اسے چھوٹا بھی کیا جا سکتا ہے۔ اندر چپس کے ساتھ ہیوی کاپر پی سی بی بہت زیادہ کرنٹ کو سنبھال سکتا ہے، یہاں تک کہ 1000 ایم پی ایس تک۔ یہ طریقہ زیادہ مضبوط ہے کیونکہ یہ بانڈ تاروں اور ڈی سی بی سیرامکس جیسے کمزور دھبوں کو ہٹاتا ہے۔ ٹیسٹ سے پتہ چلتا ہے کہ یہ بورڈ درجہ حرارت میں بڑی تبدیلیوں کے ساتھ 700,000 سے زیادہ سائیکل چل سکتے ہیں۔ سسٹم کی قیمت کم ہے کیونکہ کم کنیکٹر، کیبلز اور کولنگ پارٹس ہیں۔ ایمبیڈڈ شنٹ جیسے نئے آئیڈیاز زیادہ کرنٹ والے علاقوں میں کرنٹ کی پیمائش اور گرمی کو کنٹرول کرنے میں مدد کرتے ہیں۔ چپ ایمبیڈنگ الیکٹرک کاروں کو زیادہ طاقت استعمال کرنے اور بہتر کام کرنے میں مدد کرتی ہے۔

چیلنجز اور حل

مینو فیکچرنگ

برقی گاڑیوں کے لیے بھاری تانبے کے پی سی بی بنانا آسان نہیں ہے۔ کارخانوں کو تانبے کی موٹی تہوں کی شکل دینے کے لیے خصوصی کیمیکلز اور مشینوں کی ضرورت ہوتی ہے۔ اس سے یہ یقینی بنانے میں مدد ملتی ہے کہ تانبے کے راستے صحیح سائز اور شکل کے ہیں۔ سولڈرنگ کرتے وقت، مختلف مواد پھیل سکتے ہیں یا سکڑ سکتے ہیں۔ یہ تہوں کو الگ کر سکتا ہے. اسے روکنے کے لیے، انجینئرز مضبوط بیس میٹریل استعمال کرتے ہیں اور لیمینیشن کے مراحل کو قریب سے دیکھتے ہیں۔ گاڑھا تانبا اور اضافی اقدامات عمل کو زیادہ لاگت اور زیادہ وقت دیتے ہیں۔ بہت سی فیکٹریاں 6 اوز سے زیادہ تانبے کے ساتھ کام نہیں کر سکتیں، اس لیے کمپنیوں کو اپنے پارٹنرز کو احتیاط سے چننا چاہیے۔

• کارخانوں کو موٹے تانبے کی شکل دینے کے لیے جدید آلات کی ضرورت ہوتی ہے۔

• اگر مواد مختلف طریقے سے منتقل ہوتا ہے تو سولڈرنگ تہوں کو الگ کر سکتی ہے۔

• زیادہ تانبے کے استعمال سے زیادہ لاگت آتی ہے اور اس کا مطلب ہے کم سپلائی کرنے والے۔

• صرف خاص کارخانے ہی بہت بھاری تانبے کے بورڈ بنا سکتے ہیں۔

اچھی منصوبہ بندی اور ہنر مند شراکت داروں کے ساتھ کام کرنے سے ان بورڈز کو بنانے میں بہت سے مسائل حل ہو سکتے ہیں۔

ڈیزائن ٹریڈ آف

برقی گاڑیوں کے لیے بھاری تانبے کے پی سی بی ڈیزائن کرتے وقت انجینئرز کو انتخاب کرنا ہوتا ہے۔ نیچے دی گئی جدول ان اہم چیزوں کو دکھاتی ہے جن میں انہیں توازن رکھنا چاہیے:

ڈیزائن ٹریڈ آف پہلو	تفصیل / ٹریڈ آف تفصیلات	اثر / تحفظات
تانبے کی موٹائی	گاڑھا تانبا زیادہ کرنٹ کو بہنے دیتا ہے اور نقصانات کو کم کرتا ہے۔	اس کی قیمت زیادہ ہے اور بنانا مشکل ہے۔ محتاط کنٹرول کی ضرورت ہے۔
سبسٹریٹ کی موٹائی اور مواد	موٹے بورڈ اور دھاتی کور گرمی اور لرزنے میں مدد کرتے ہیں۔	بھاری بورڈ کم جھکتے ہیں۔ وزن اور طاقت میں توازن رکھنا چاہیے۔
تھرمل مینجمنٹ کی خصوصیات	اضافی چیزیں جیسے ہیٹ اسپریڈرز اور کولنگ فین حصوں کو ٹھنڈا رکھتے ہیں۔	یہ لاگت میں اضافہ کرتے ہیں اور عمارت کو مشکل بناتے ہیں۔
ڈیزائن برائے پیداواری صلاحیت (DFM)	گاڑھا تانبا صرف ضرورت کے مطابق استعمال کرنے سے تانبے کی بچت ہوتی ہے۔	یہ کتنی اچھی طرح سے کام کرتا ہے اور اس کی قیمت کتنی ہے۔
آٹوموٹو معیارات کی تعمیل	بورڈز کو سخت حفاظت اور وشوسنییتا کے امتحان پاس کرنے چاہئیں۔	اس سے جانچ اور مواد کی قیمت زیادہ ہوتی ہے۔
مکینیکل استحکام اور سنکنرن	مضبوط مواد اور فنشز زنگ اور نقصان کو روکتے ہیں۔	بورڈز کو زیادہ دیر تک بناتا ہے لیکن ڈیزائن کے مراحل شامل کرتا ہے۔
لاگت بمقابلہ کارکردگی	مواد اور تانبے کی موٹائی کو ملانا پیسہ بچا سکتا ہے۔	ابھی لاگت اور بعد میں بچت کے بارے میں سوچنا چاہیے۔

لاگت کے تحفظات

بھاری تانبے کے پی سی بی کی قیمت باقاعدہ بورڈز سے زیادہ ہے۔ وہ زیادہ تانبے کا استعمال کرتے ہیں، انہیں بنانے میں زیادہ وقت لگتا ہے، اور انہیں خصوصی آلات اور ہنر مند کارکنوں کی ضرورت ہوتی ہے۔ نیچے دیئے گئے جدول اور چارٹ سے پتہ چلتا ہے کہ ان کی قیمت کتنی زیادہ ہے:

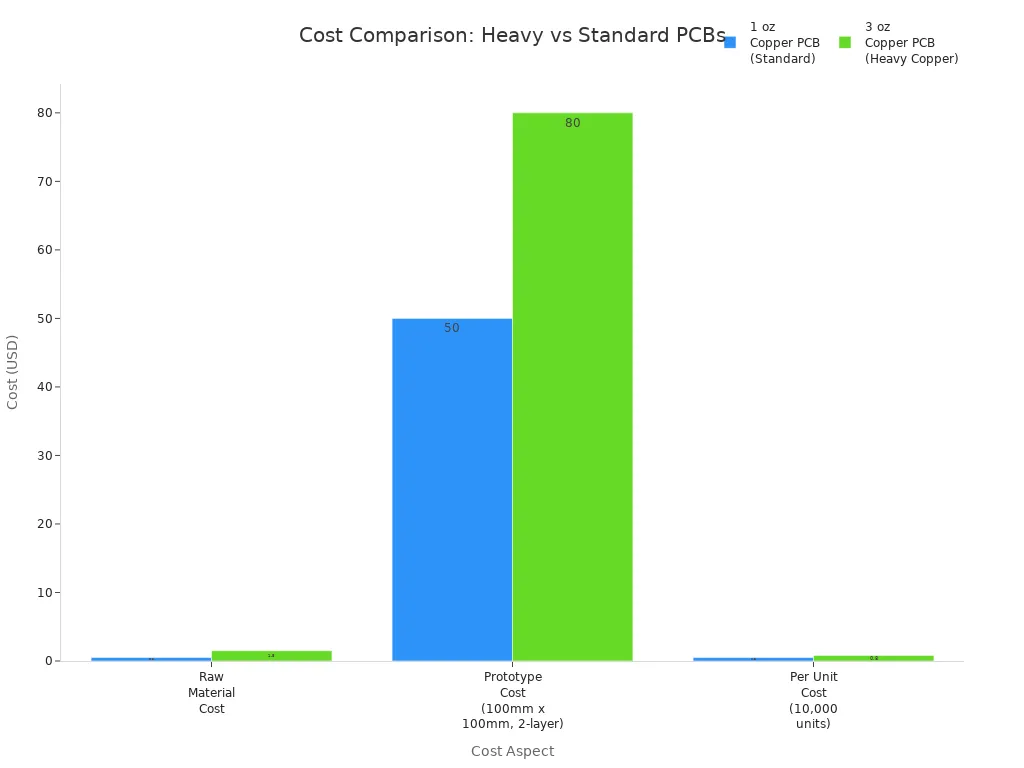

لاگت کا پہلو	1 اوز کاپر پی سی بی (معیاری)	3 اوز کاپر پی سی بی (بھاری تانبا)	لاگت میں اضافہ (%)
خام مال کی قیمت	$0.50 فی مربع فٹ	$1.50 فی مربع فٹ	~ 200٪
پروٹوٹائپ لاگت (100mm x 100mm، 2-پرت)	$50	$80	60٪
فی یونٹ لاگت (10,000 یونٹ)	$0.50	$0.80	60٪

• بھاری تانبے کے پی سی بی کی قیمت ریگولر بورڈز سے تقریباً 30-50 فیصد زیادہ ہے۔

• زیادہ قیمت زیادہ تانبے، زیادہ وقت بنانے، اور خصوصی آلات سے آتی ہے۔

• ایک ساتھ بہت سارے بورڈ بنانے پر قیمت کا فرق کم ہو جاتا ہے۔

• بہتر کرنٹ بہاؤ، ٹھنڈک اور لمبی زندگی کے لیے اضافی رقم قابل قدر ہے۔

پیسے بچانے کے لیے، انجینئرز سمارٹ ٹرکس استعمال کرتے ہیں:

• وہ تناؤ کو کم کرنے اور دراڑیں روکنے کے لیے پیڈ کی شکل کو گول کرتے ہیں۔

• وہ ایسے مواد کو چنتے ہیں جو تہوں کو ایک ساتھ رکھنے کے لیے اسی طرح پھیلتے ہیں۔

• وہ بورڈ کو مضبوط بنانے کے لیے تانبے سے بھرے سوراخ ڈالتے ہیں۔

• وہ چنگاریوں کو روکنے کے لیے ہائی کرنٹ اور وولٹیج کے لیے کافی جگہ چھوڑ دیتے ہیں۔

• وہ غلطیوں اور ضائع ہونے سے بچنے کے لیے ہنر مند فیکٹریوں کے ساتھ کام کرتے ہیں۔

• وہ گرم مقامات کو تلاش کرنے اور بہترین تانبے کی ترتیب کو چننے کے لیے کمپیوٹر پروگرام استعمال کرتے ہیں۔

یہ اقدامات بورڈز کو زیادہ دیر تک چلنے اور کم مرمت کی ضرورت کے ذریعے لاگت کو کم رکھنے میں مدد کرتے ہیں۔

نئی انرجی گاڑیوں کے رجحانات

خود مختار سسٹمز

خود مختار نظام کاروں کے کام کرنے کے طریقے کو تبدیل کر رہے ہیں۔ یہ سسٹمز سینسرز، کیمروں اور ریڈار سے ڈیٹا پڑھنے کے لیے سمارٹ الیکٹرانکس کا استعمال کرتے ہیں۔ بھاری تانبے کے پی سی بی ان الیکٹرانکس کو بہت ساری طاقت اور گرمی کو سنبھالنے میں مدد کرتے ہیں۔ انجینئرز ان بورڈز کو فوری فیصلوں اور کار کے پرزوں کے درمیان تیز بات چیت کے لیے مضبوط بناتے ہیں۔ اعلی تعدد والے PCBs کاروں کو ایک دوسرے سے بات کرنے اور سمارٹ سٹی سسٹم کے لیے 5G استعمال کرنے میں مدد کرتے ہیں۔ یہ کاروں کو سڑک کی تبدیلیوں اور ٹریفک لائٹس پر تیزی سے رد عمل ظاہر کرنے دیتا ہے۔ بیٹری مینجمنٹ اور موٹر کنٹرول کے نظام بھاری تانبے کے پی سی بی کا استعمال کریں کیونکہ وہ طویل عرصے تک چلتے ہیں اور اچھی طرح سے کام کرتے ہیں۔ اس سے کاریں محفوظ رہتی ہیں اور صحیح طریقے سے چلتی ہیں۔

خود مختار گاڑیوں کو لوگوں کو محفوظ رکھنے اور کاروں کو اچھی طرح سے کام کرنے کے لیے مضبوط الیکٹرانکس کی ضرورت ہوتی ہے۔

مستقبل کی اختراعات

ہیوی کاپر پی سی بی ٹیکنالوجی جلد ہی بہتر ہو جائے گی۔ بنانے والے تانبے کی تہوں کو اسٹیک کرکے زیادہ کرنٹ، بعض اوقات 1000 amps سے زیادہ کو سنبھالنے کے نئے طریقے تلاش کر رہے ہیں۔ کچھ پاور پی سی بی اب جگہ بچانے اور بہتر کام کرنے کے لیے بھاری اور باقاعدہ تانبے کو ملاتے ہیں۔ Inlay PCB ٹیکنالوجی گرمی کو تیزی سے دور کرنے کے لیے بورڈ کے اندر بڑے تانبے کے ٹکڑوں کو رکھتی ہے۔ انجینئرز ٹھنڈک میں مدد کے لیے ہائبرڈ اور دھاتی بورڈ بھی آزماتے ہیں۔ لچکدار اور سخت فلیکس پی سی بی زیادہ استعمال کیے جاتے ہیں، جو کار الیکٹرانکس کو چھوٹا اور سخت بناتے ہیں۔ AI ڈیزائن ٹولز پی سی بی کو بہتر بنانے اور تعمیر کو آسان بنانے میں مدد کرتے ہیں۔ جیسے جیسے نئی توانائی والی گاڑیاں تبدیل ہوتی ہیں، یہ نئے آئیڈیاز کاروں کو محفوظ، بہتر کام کرنے اور زیادہ دیر تک چلنے میں مدد کریں گے۔

• بنانے والے سبز طریقے استعمال کرتے ہیں اور مزید بورڈ بناتے ہیں کیونکہ زیادہ لوگ انہیں چاہتے ہیں۔

• تحقیقی ٹیمیں نئے استعمال پر کام کرتی ہیں، جیسے 5G، AI، اور IoT.

• مستقبل کے PCBs سالڈ سٹیٹ بیٹریوں اور زمین کے موافق مواد کے ساتھ کام کریں گے۔

بھاری تانبے کی ٹیکنالوجی نے برقی گاڑیوں کو بہتر بنا دیا ہے۔ اب، پی سی بی ڈیزائن زیادہ کرنٹ اور گرمی لے جانے کے لیے موٹے تانبے کا استعمال کرتے ہیں۔ یہ کاروں کو زیادہ دیر تک چلنے میں مدد کرتا ہے اور انہیں محفوظ رکھتا ہے۔ نئی چیزیں جیسے چپ ایمبیڈنگ اور جڑنا کاپر سسٹم کو چھوٹا اور مضبوط بناتا ہے۔ آج 10 ملین سے زیادہ الیکٹرک گاڑیاں ان خیالات کو استعمال کرتی ہیں۔ کار سازوں کو کاروں کو محفوظ بنانے اور بہتر کام کرنے کے لیے نئی چیزیں آزماتے رہنا چاہیے۔

اکثر پوچھے جانے والے سوالات

بھاری تانبے کے پی سی بی کو معیاری پی سی بی سے کیا فرق ہے؟

بھاری تانبے کے پی سی بی میں تانبے کی زیادہ موٹی تہیں ہوتی ہیں۔ یہ موٹی پرتیں انہیں زیادہ کرنٹ لے جانے دیتی ہیں۔ وہ گرمی سے بہتر طریقے سے چھٹکارا حاصل کرنے میں بھی مدد کرتے ہیں۔ معیاری پی سی بی اتنی طاقت نہیں سنبھال سکتا۔ وہ مشکل جگہوں پر بھی کام نہیں کرتے۔

الیکٹرک گاڑیوں کو بھاری تانبے کے پی سی بی کی ضرورت کیوں ہے؟

الیکٹرک گاڑیاں بہت سارے کرنٹ کو محفوظ طریقے سے منتقل کرنے کے لیے بھاری تانبے کے پی سی بی کا استعمال کرتی ہیں۔ یہ بورڈ گاڑی کے الیکٹرانکس میں گرمی کو کنٹرول کرنے میں مدد کرتے ہیں۔ وہ چیزوں کو اچھی طرح سے کام کرتے رہتے ہیں، یہاں تک کہ جب کار سخت محنت کر رہی ہو یا کسی کھردری جگہ پر ہو۔

بھاری تانبے کے پی سی بیز ای وی میں حفاظت کو کیسے بہتر بناتے ہیں؟

بھاری تانبے کے پی سی بی زیادہ گرمی اور بجلی کے مسائل کو روکنے میں مدد کرتے ہیں۔ ان کی مضبوط تعمیر لرزنے اور ٹکرانے لے سکتی ہے۔ یہ کار کے پاور پارٹس کی حفاظت کرتا ہے اور لوگوں کو محفوظ رکھتا ہے۔

کیا بھاری تانبے کے پی سی بی باقاعدہ پی سی بی سے زیادہ مہنگے ہیں؟

پی سی بی کی قسم	متعلقہ لاگت
معیاری پی سی بی	$
ہیوی کاپر پی سی بی	$$

بھاری تانبے کے پی سی بی کی قیمت زیادہ ہے کیونکہ وہ زیادہ تانبے کا استعمال کرتے ہیں۔ انہیں بنانے کے لیے خصوصی آلات کی بھی ضرورت ہے۔ زیادہ قیمت کا مطلب ہے بہتر کارکردگی اور لمبی زندگی۔

کیا بھاری تانبے کے پی سی بی کو دوسری صنعتوں میں استعمال کیا جا سکتا ہے؟

جی ہاں بھاری تانبے کے پی سی بی شمسی توانائی، فیکٹریوں اور ہوائی جہازوں میں استعمال ہوتے ہیں۔ کوئی بھی سسٹم جس کو بہت سارے موجودہ اور مضبوط بورڈز کی ضرورت ہے وہ انہیں استعمال کر سکتا ہے۔
