Çoklu sensör sinyal alımı, çeşitli algılama elemanlarından veri toplar ve bunu devre kartı seviyesinde kullanılabilir dijital akışlara dönüştürür. Gerçek sistemler—endüstriyel izleme, robotik, enstrümantasyon—farklı arayüzlere, hızlara ve gürültü profillerine sahip sensörleri bir araya getirir. Mühendisler gerçek sorunlarla karşı karşıya kalırlar: ön tasarım, senkronizasyon, gürültü, birleştirme ve DFM (Üretilebilirlik için Tasarım).
Bu kılavuz, devre kartı tasarımı ve üretim kararlarını adım adım ele almaktadır. Analog çoklayıcılar ile kanal başına ADC'ler, anti-aliasing filtreleri, op-amp seçimi ve arayüz seçenekleri gibi konuları kapsamaktadır. Zamanlama, topraklama, kalibrasyon ve devreye alma için pratik yönergeler bulacaksınız. Her bölüm, teoriye değil, somut bir tasarım ödünleşmesine odaklanmaktadır.
Çoklu sensör devre kartları geliştiren mühendisler, çalışan bir prototip ile güvenilir bir ürün arasındaki farkı bilirler. Bu kılavuz, uygulamalı detaylarla bu farkı kapatıyor.
Önemli Noktalar
Dönüştürücüyü korumak ve verilerin temiz kalmasını sağlamak için her sensörün sinyal yolunu dikkatlice planlayın.
Ses lokalizasyonu gibi faz farklarının önemli olduğu durumlarda eş zamanlı örnekleme kullanın.
Tüm sensör verilerinin zaman açısından senkronize kalması için tek bir ortak saat ve tetikleme sinyali kullanın.
Doğru filtreyi seçin: FIR sabit doğrusal faz sağlar, IIR daha verimlidir ve adaptif filtre gürültü giderme için iyi sonuç verir.
DMA kullanarak, işlemciyi aşırı yüklemeden veri aktarımı yapabilir, veri akışınızı istikrarlı ve hızlı tutabilirsiniz.
Her kanalı ayrı ayrı kalibre edin ve zaman içinde doğruluğunu korumak için sapmaları kontrol edin.
Analog ve dijital topraklamaları birbirinden ayrı tutun ve gürültüyü azaltmak için tek bir sürekli topraklama düzlemi kullanın.
Her seferinde bir kanalı açın ve tam füzyona geçmeden önce FFT ile kontrol edin.
Çoklu Sensör Sinyal Alımının Temelleri
Çoklu Sensörle Veri Toplama Ne Anlama Geliyor?
Çoklu sensör sinyal alımı, birden fazla algılama elemanını tek bir kart üzerine yerleştirir ve hepsinden aynı anda veri yakalar. Zincir, fiziksel sensörden, sinyal koşullandırmadan, bir ADC'ye ve oradan da dijital bir akış olarak dışarıya doğru uzanır. Örnekleme sırasında, dönüştürücü analog sinyali belirli aralıklarla yakalar ve her örneğe bir voltaj seviyesi verir. ADC'nin çözünürlüğü, sistemin çözebileceği en küçük voltaj adımını belirler.
Çoklu sensör veri toplama, işleme ve Wi-Fi/Bluetooth iletişimi, tek bir açık kaynaklı kart üzerinde gerçekleştirilebilir.
Algılama Elemanları ve Sinyal Yolları
Her sensör tipi kendi yoluna ihtiyaç duyar. Bir PZT sensörü, dönüştürmeden önce zayıflatma, alçak geçiş filtreleme ve seviye kaydırma gerektirir. Bir gerinim ölçer ise bir enstrümantasyon yükselticisine ve seviye ayarlamasına ihtiyaç duyar. Aşağıdaki tablo tipik yolları özetlemektedir.
Hassas element | Sinyal Yolu |
|---|---|
PZT sensörü | Zayıflama (÷2) → alçak geçiş filtreleme (~664 kHz) → 0–3.3 V'a seviye kayması → adc |
Gerinim ölçer | Enstrümantasyon yükselteci → seviye ayarı 0–3.3 V → ADC |
İvmeölçer (BMA400) | SPI üzerinden doğrudan mikrodenetleyiciye dijital çıkış. |
Çevresel sensör (BME280) | SPI üzerinden doğrudan mikrodenetleyiciye dijital çıkış. |
Analog ve Dijital Sensör Çıkışları
Analog sensörler analog bir ön uç gerektirir: zayıflama, filtreleme ve seviye kaydırma, dönüştürücüyü korur ve doğrusallığı sağlar. Örneğin, 4.7 nF kapasitörlü 51 Ω'luk bir direnç, 664 kHz civarında bir alçak geçiş kesme frekansı sağlar.
BMA400 ve BME280 gibi dijital sensörler, analog koşullandırmayı tamamen atlar. Verileri saat, giriş, çıkış ve çip seçme hatlarını kullanarak SPI üzerinden gönderirler. Bu yaklaşım, ön uç devrelerini ortadan kaldırır ve analog ön uç bütçesini basitleştirir.
Yönetim Kurulu Düzeyindeki Tasarım Neden Önemlidir?
Kaynakta Sinyal Bütünlüğü
Sinyal bütünlüğü sensör arayüzünde başlar. Kötü topraklama veya uzun analog hatlar, herhangi bir dijital sinyal işleme müdahale etmeden önce verileri bozar. Koşullandırma bileşenlerini dönüştürücüye yakın yerleştirmeli ve geri dönüş yollarını kısa tutmalısınız.
Maliyet ve Üretilebilirlik Etkisi
Eklenen her kanal maliyeti, devre kartı alanını ve test süresini artırır. Daha az şartlandırma aşaması montaj riskini azaltır. Tasarım onayı verilmeden önce, bileşen yerleşimi ve iz genişlikleri DFM incelemeleriyle doğrulanmalıdır.
Temel Tasarım Soruları
Kanal Sayısı ve Örnekleme İhtiyaçları
Örnekleme hızı, ölçülen sinyalin fiziğine bağlıdır. Sıcaklık kanalları yalnızca 1–100 S/s gerektirirken, titreşim ve akustik 25.6–204.8 kS/s gerektirir. Çoklayıcı dönüştürücüler, kanallar arasında tek bir ADC'yi paylaşır ve küçük bir zamanlama kayması ekler. Eş zamanlı örnekleme cihazları, faz ilişkilerini bozulmadan korur.
Sinyal Türü | Tipik Örnekleme Oranı |
|---|---|
Sıcaklık | 1–100 S/s |
Basınç, akış | 10 S/s–1 kS/s |
Titreşim, akustik | 25.6–204.8 kS/s |
Arayüz ve İşleme Bütçesi
Arayüz seçimi işlem bütçesini şekillendirir. SPI hızlı ve düşük gecikmeli aktarımlar sağlar; I2C yavaş sensörler için uygundur; RS-485 uzun kablo bağlantılarını kapsar. Bir veri toplama ön ucu, mikrodenetleyiciyi durdurmadan veri aktarmalıdır. Bant genişliğini baştan planlayın, çünkü 51.2 kS/s hızında 64 kanal yaklaşık 13 MB/s üretir.
Çoklu Sensör Sistemlerinde Karşılaşılan Başlıca Zorluklar
Senkronizasyon ve Zamanlama Kayması
Saat Alanı Uyumsuzlukları
Farklı donanımlar ilk sorunu yaratıyor. Görüntü, kuvvet/tork, dokunsal ve kodlayıcı kanallar farklı örnekleme hızlarında, gecikmelerde ve protokollerde çalışıyor. Her cihazın kendi saati var ve doğal titreşim genellikle birkaç yüz mikrosaniyeyi aşıyor. Bu sapma sıcaklık, besleme dalgalanmaları ve parça eskimesiyle değişiyor.
Çoklu sensör senkronizasyon sorunları esas olarak farklı veri toplama cihazlarından, değişen veri toplama protokollerinden ve örnekleme frekansları, çözünürlükler, aralıklar, sinyal-gürültü oranları ve en önemlisi zaman referansları gibi farklı özelliklerden kaynaklanır. Ortak bir zaman referansının olmaması, sensör entegrasyonunu çok daha zorlaştırır. Dahili cihaz saatlerinin zaten yeterince senkronize olduğu yönündeki basit tahminler, zamanla biriken saat kayması ve saat gecikmesini hesaba katmaz. Bu nedenle, veri birleştirme veya yapay zeka sonrası işleme için verileri ortak bir zaman alanında hizalamak üzere sağlam bir senkronizasyon (donanım veya yazılım) gereklidir.
Gecikme ve Titreme Etkileri
İletişim bağlantıları kendi gecikmelerini de ekler. USB, Ethernet ve seri yolların her biri farklı gecikme profilleri oluşturur ve ağ sensörleri değişken iletim gecikmelerine ve paket kaybı kurtarma işlemlerine maruz kalır. Gerçek zamanlı işletim sistemi önceliklendirmesi, bunlara ek olarak belirsiz işlem gecikmeleri de ekler. Görüntü işleme ve özellik çıkarma işlemleri daha sonra sensör türleri arasında düzensiz hesaplama gecikmeleri oluşturarak sistematik zamanlama sapmalarına neden olur. Zamanlama senkronizasyonunu önceden planlamalısınız, çünkü aşağı yönlü sinyal işlemenin hiçbir miktarı kayıp bir zaman referansını geri getiremez.
Gürültü ve Sinyal Bütünlüğü
Çapraz Etkileşim ve Topraklama Döngüleri
Enerji, karşılıklı endüktans ve kapasitans yoluyla yakındaki izler arasında eşleşir ve sık aralıklar bunu daha da kötüleştirir. Toprak sıçraması, hızlı anahtarlama sırasında yerel toprak potansiyellerini değiştirir, bu nedenle mantıksal düşük sinyaller yüksek olarak okunabilir ve analog referanslar kayabilir. Aşağıdaki tablo, yaygın belirtileri nedenleri ve çözümlerle eşleştirir.
Semptom | Ana neden | Çare |
|---|---|---|
çınlama | Eşleşmeyen empedanslar | TDR ile teşhis koyun; sonlandırmayı uygulayın. |
Bitişik izlerdeki aksaklıklar | Diyafoni | Mesafeyi artırın veya koruma ekleyin. |
50/60 Hz uğultu | Toprak döngüleri | Toprak bölümlendirme veya optik izolasyon |
Kaydırılmış analog referanslar | Zemin sıçraması | Özel uçaklar ve ayrıştırma |
Sensöre Özgü Gürültü Profilleri
Her sensör farklı bir gürültü imzası gösterir. Yüksek empedanslı elemanlar kapasitif bağlantıyı algılar; düşük seviyeli analog kanallar, eşik değerlerini ve zamanlamayı modüle eden güç kaynağı dalgalanmasından etkilenir. Diferansiyel çiftler ve sürekli geri dönüş düzlemleri bağışıklığı artırır. Ayırma kapasitörlerini güç pinlerinin yakınına yerleştirin ve üretimden önce sinyal bütünlüğü simülasyonu çalıştırın.
Veri Hacmi ve Bant Genişliği
Örnekleme Oranı Değişimleri
Örnekleme hızı, veri hacmini doğrudan etkiler. Düşük örnekleme hızı, önemli eğilimleri gözden kaçırabilir veya bozabilirken, yüksek hızlar hızlı dalgalanmaları yakalayan kısa süreli testler için uygundur; daha uzun analizler ise bir saniyelik veya daha yavaş aralıkları tercih edebilir. Ancak, telafi edilmeden agresif örnekleme azaltma, örtüşme hatasına yol açar ve örtüşme hatası model doğruluğunu düşürür. Hızı sinyal fiziğinden seçin, ardından FFT analiziyle doğrulayın.
Arayüz Darboğazları
Arayüz bant genişliği, veri toplama zincirini sınırlandırır. 51.2 kS/s hızında 64 kanal taşıyan bir veri toplama ön ucu yaklaşık 13 MB/s üretir ve daha yavaş bağlantılar mikrodenetleyiciyi durdurur. Aralık başına örneklerin gruplandırılması paket sayısını azaltırken, daha kaba zaman hassasiyeti yalnızca uygulama bunu tolere edebildiğinde bant genişliğinden tasarruf sağlar. ADC arayüzünü ve bağlantı hızını gerçek verim bütçesine uygun hale getirin ve kanal sayısını artırmadan önce gecikmeyi profillendirin.

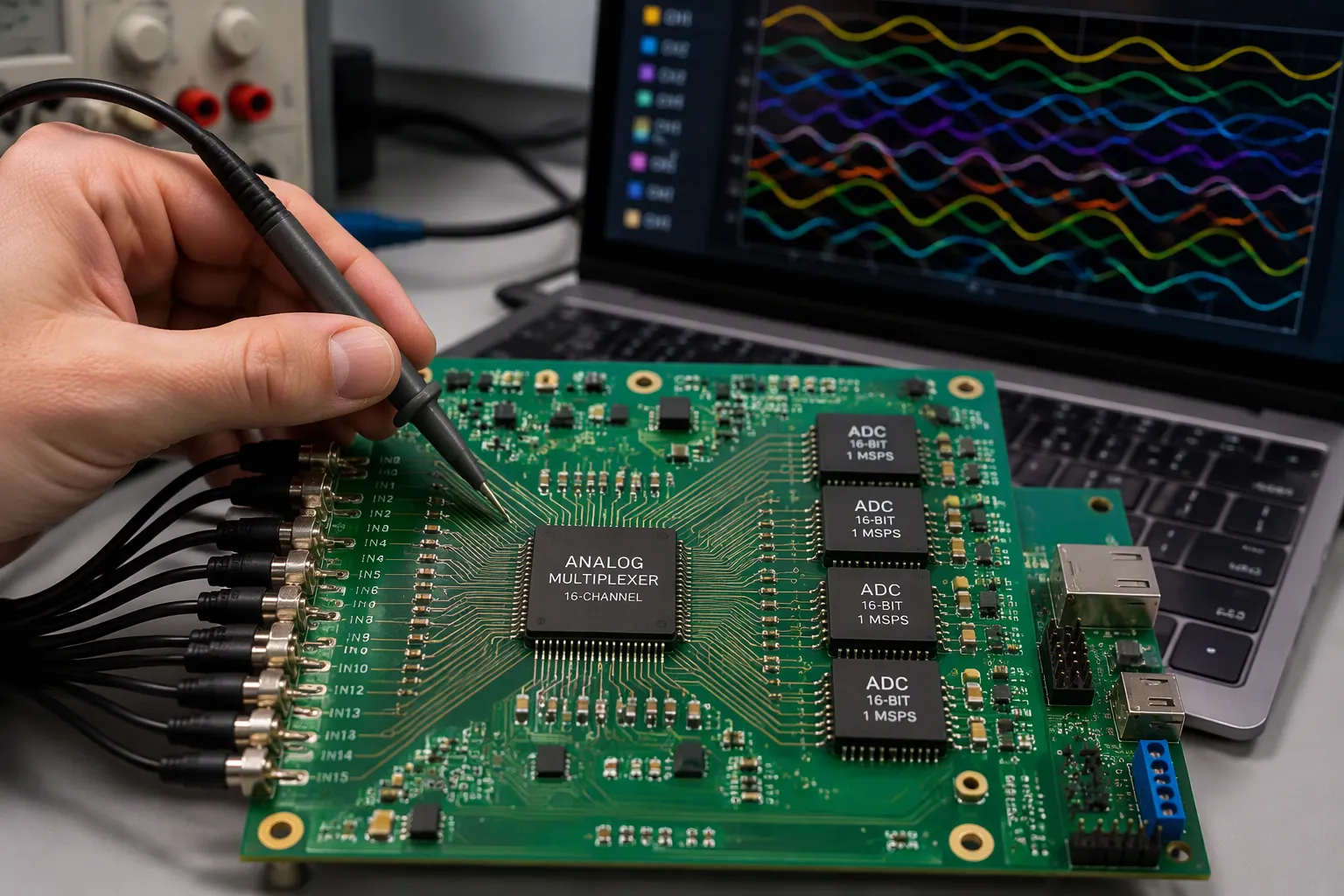

Satın Alma Donanımı Tasarımı
Analog Çoklama vs. Kanal Başına ADC
Kanal Sayısı ve Maliyet Arasındaki Denge
Seçtiğiniz mimari, kartın ulaşabileceği en düşük maliyeti belirler. Analog çoklama, örneğin toplama ağları kullanarak dönüştürücü giriş kanalı sayısını 32'den 16'ya düşürür. Bu adım, donanım maliyetini, kablolamayı ve raf alanını azaltır. Zaman bölmeli çoklama, DC ve düşük hızlı kanallar için iyi çalışır. Sağlam, düşük maliyetli ve ölçeklendirilmesi kolaydır. Frekans bölmeli şemalar toplam verimi ve kanal yoğunluğunu artırır, ancak yüksek hassasiyetli filtrelere, kararlı tarama kaynaklarına ve kalibrasyona ihtiyaç duyarlar.
Kanal bazlı dönüştürücüler bu karmaşıklığı ortadan kaldırır. Her kanal kendi analogdan dijitale dönüştürücüsüne, kendi alçak geçiş filtresine ve kendi örnekleme ve tutma aşamasına sahiptir. Bunun bedeli daha yüksek maliyet, daha fazla devre kartı alanı ve sınırlı ölçeklenebilirliktir.
senaryo | Ne zaman uygulanır? | Önemli denge |
|---|---|---|
Analog çoklama | Kanal başına verimden ödün verilebilir; ardışık işlem hattına sahip bir SAR, bir çoklayıcı ile eşleşir. | Kanal başına daha düşük verim, paralel işlem |
Kanal başına veya eş zamanlı örnekleme | Örnekleme anının tam olarak belirlenmesi önemlidir; örneğin, binaural ses kaynağının konumu gibi. | Faz farklılıkları kanallar arasında bozulmadan kalır. |
Ölçüm doğruluğunun gerçekten bozulmadığı noktaya kadar çoklu sinyal işleme yapılmalıdır. Bu eşiğin ötesinde, uzamsal, zamansal veya dijital bozulmalar hızla artar ve sistem düzeyinde kalibrasyon veya sinyal yeniden yapılandırması gerektirir.
Eşzamanlı Örnekleme Gereksinimleri
Bazı uygulamalar sapmayı kaldıramaz. Robotik işitme, kanallar arası çok küçük faz farklarından ses kaynağını bulur. Birden fazla SAR dönüştürücü, belirli bir tolerans dahilinde kanalları aynı anda örnekleyebilir. Delta-sigma cihazları, döngü filtrelerinin karmaşık faz tepkisi nedeniyle burada zorlanır. Bu nedenle, titreşim veya akustik için çok kanallı veri toplama tasarımı, baştan itibaren eş zamanlı örneklemeyi gerektirmelidir.
Ön Uç ve Filtre Tasarımı
Sensör Empedansına Göre Op-Amp Seçimi
Analog ön uç, kaynağa uygun olmalıdır. Bir fark yükselticisi, yüksek taraflı akım algılama gibi, sinyalin büyük bir ortak mod voltajı üzerinde seyrettiği düşük empedanslı bir kaynağa uygundur. Düşük maliyetli, basittir ve besleme raylarının ötesindeki ortak mod voltajlarını işleyebilir. Bir enstrümantasyon yükselticisi, gerinim ölçerler, termokupllar, RTD'ler ve biyopotansiyel elektrotlar gibi yüksek empedanslı sensörlere uygundur. Tampon aşamaları çok yüksek giriş empedansı, yüksek kazanç ve yüksek ortak mod reddi sağlar. Hibrit parçalar bu iki durum arasında köprü görevi görür.
Sinyal büyük bir ortak mod gerilimi üzerinde ilerlediğinde ve kaynak empedansı düşük olduğunda fark yükselticisi kullanın. Kaynağın empedansı yüksek olduğunda veya mikrovold seviyesindeki sinyallerin yüksek kazanç gerektirdiği durumlarda enstrümantasyon yükselticisi kullanın.
Seçim yaparken voltaj ve akım gürültü yoğunluklarını dengeleyin. Popüler parçalar 7–9 nV/√Hz civarındadır. Güç kaynağı aralığı, bant genişliği ve güç bütçesi de seçimi sınırlar.
Kenar Yumuşatma Filtresi Tasarımı
Dönüştürücü örnekleme yapmadan önce sinyal koşullandırması, bant dışı enerjiyi ortadan kaldırmalıdır. Anti-aliasing filtreyi, dönüştürücü girişine yakın, son analog aşama olarak yerleştirin. Kesme frekansını örnekleme hızının yarısının altında tutun. Yavaş kanallar için basit bir RC aşaması yeterlidir. Hassas filtreleme, tanımlanmış bir tepkiye sahip aktif bir aşama gerektirir. Yüksek kaynak empedansı, yerleşme süresini uzatır, bu nedenle çoklayıcı kanalın daha uzun bir edinme penceresine ihtiyacı vardır.
ADC Yapılandırması ve Arayüzleri
Çözünürlük ve Örnekleme Hızı Arasındaki Denge
Çözünürlük ve hız birbirine zıttır. Çözünürlüğü artırmak, ulaşabileceğiniz en yüksek örnekleme hızını düşürür, çünkü daha fazla bit, örnek başına daha fazla dönüştürme süresi gerektirir. Örnekleme hızını artırmak, ulaşabileceğiniz çözünürlüğü sınırlar, çünkü hızlı dönüştürmeler daha basit, daha düşük bitli mimarilere dayanır. Yüksek doğruluklu çalışmalar çözünürlüğü, yüksek hızlı veri toplama ise hızı tercih eder. Çoklayıcı bir dönüştürücü, dönüştürme süresini girişler arasında paylaşır, bu nedenle kanal sayısı arttıkça kanal başına verim düşer. Sinyali doğru şekilde yakalayan en düşük performans seviyesini seçin.
I2C, SPI ve RS-485 Arayüzleme
Arayüz seçimi mesafe, hız ve pin sayısına bağlıdır. I2C iki kablo gerektirir ve kısa devre kartlarında yavaş sensörlere uygundur. SPI hızlı, düşük gecikmeli aktarımlar sağlar ve ana veri toplama yoluna uyar. RS-485 endüstriyel kabinlerde uzun kablo bağlantılarını kapsar. Her seçeneğin üretim kısıtlamaları vardır: pull-up direnci sayısı, sonlandırma parçaları ve konektör pin sayısı montaj ve testi etkiler. Yerleşimden önce bağlantı hızını gerçek verimle karşılaştırın.

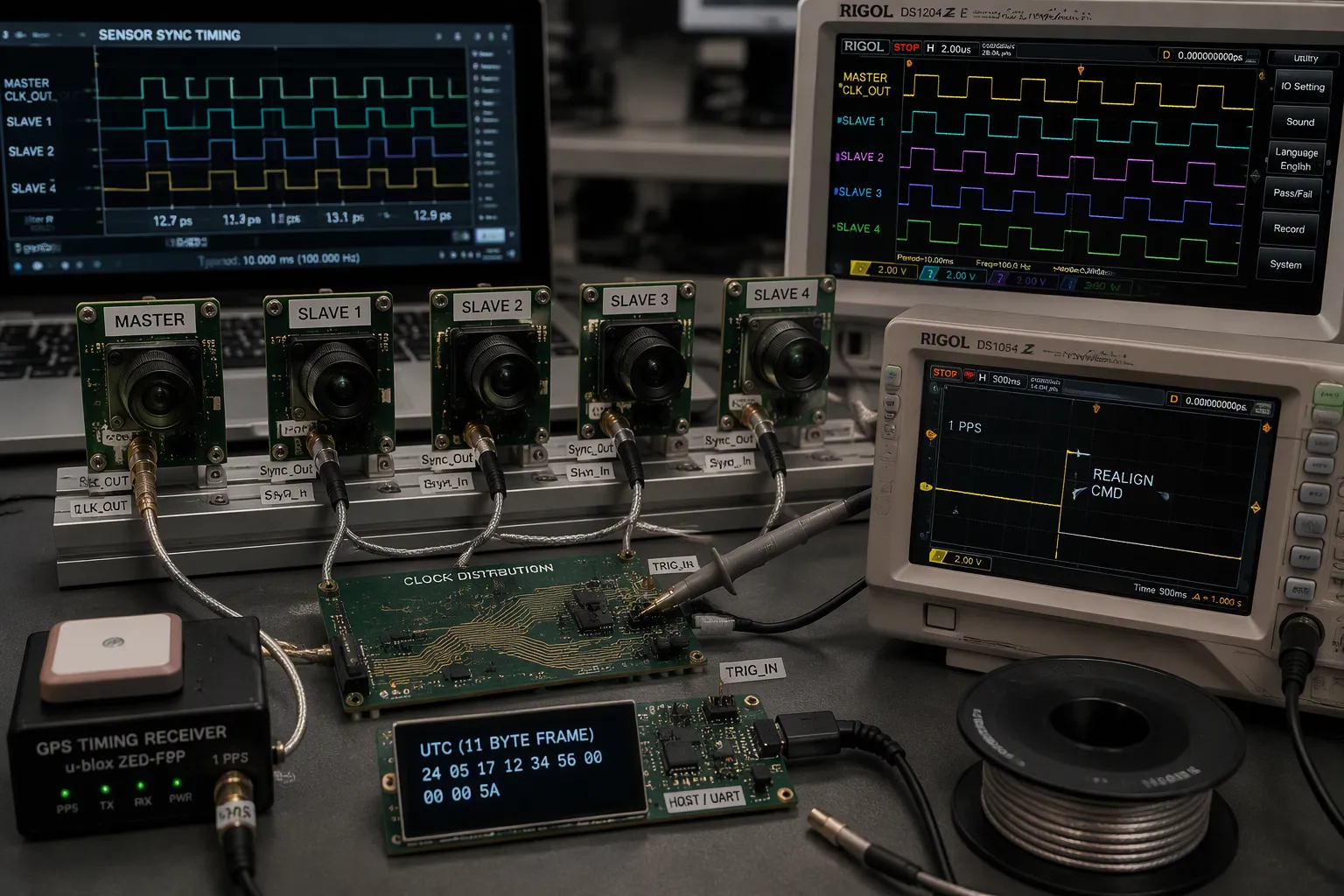

Veri Toplama ve Senkronizasyon Teknikleri
Donanım Tetikleme ve Paylaşımlı Saatler
Paylaşımlı bir kontrol veri yolu, yakalama zamanlamasının hizalanmasını sağlamaz. I2C veri yolu yalnızca sensörler arasında kamera ayarlarını koordine eder. Her sensör çifti hala kendi saatleri ve kendi FSYNC sinyalleriyle çalışır. Gerçek senkronizasyon, paylaşımlı bir saat tabanına ve birlikte çalışan tetikleme sinyallerine ihtiyaç duyar.
Ortak Saat Dağıtımı
Sensörler arasında zaman tabanını paylaşmak için dört pratik yöntem mevcuttur. Kablolu ana/bağımlı bağlantı en sıkı kilitlemeyi sağlar: bir ana sensör saat sinyalini Sync_Out pininden gönderir ve bağımlı sensörler bunu zincirleme kablolar aracılığıyla Sync_In pininden alır. Harici bir PPS şeması, her birime ortak bir 1 PPS darbesi gönderir ve her ölçüm döngüsünü her saniyede bir sıfırlar. Bir GPS kaydedici, UART üzerinden mutlak UTC zamanını iletebilir ve özel bir ana bilgisayar, saniyede bir kez 1 PPS kenarı artı 11 baytlık bir UTC çerçevesi sağlayabilir. Dizi yeniden hizalaması için mühendisler, bir PPS saniyesi içinde yeniden hizalama komutu gönderir veya bir modu etkinleştirir ve paylaşılan PPS hattını kısa süreliğine ayırır, böylece dizi PPS yeniden başladıktan sonra üçüncü geçerli kenarda yeniden hizalanır.
Saat sinyallerini dikkatlice yönlendirin. Saat tellerini bir güç ağıyla koruyun, yönlendirme hattının yanında bir boş hat bırakın ve görev döngüsünü bozan asimetrik tamponlar yerine invertörleri tercih edin. Ölçülen alıcılar arası titreşim, medyanın ±6.2 ns'si içinde kaldı ve tipik tetikleme titreşimi ±4 ns'nin altında kaldı.
Tetikleme Sinyali Yönlendirmesi
Tetikleme gecikmesi, sinyalin kat ettiği mesafeye bağlıdır; bu nedenle, yalnızca hat yayılımını değil, PCB ve aşağı akış devre gecikmelerini de hesaba katmak gerekir. Yayılım hızı, vakumda c'nin yaklaşık %95'i civarındadır. Ölçülen en küçük tetikleme gecikmesi 3.2 µs, gecikme aralığı -148 µs ile 179 µs arasında ve en kısa tetikleme aralığı 175 µs idi. Tetikleme hatası 15 m'ye kadar %0.5'in altında kaldı ve 25 m'de %1.1'e ulaştı. Titreşim 0.25–25 m arasında sabit kaldı ve 30 m'lik bir koaksiyel kablo 146 ns ekledi.
Zaman Damgası ve Hizalama
Donanım Zamanlayıcıları ve Sayaçları
İletim ve alım kesintilerinde donanım zamanlayıcı yakalama, yazılım okuma belirsizliğini ortadan kaldırır. Senkron yakalama, işlemci zamanlayıcısı ve alıcı-verici arasında tek bir kristali paylaşarak niceleme hatasını ortadan kaldırır. Asenkron yakalama, değer başına bir zamanlayıcı vuruşu hatası ekler ve bu hata senkronizasyon periyotları boyunca birikir. Kesintilerin oluşturulduğu frekansta zaman damgalama, hatayı ortadan kaldırır. Genellikle GPS kilitli olan ve zaman damgalama çevre birimlerine dağıtılan merkezi, disiplinli bir saat, mikrosaniyenin altında hizalama sağlar.
Satın Alma Sonrası Zaman Uyumlaması
Tam eşzamanlılık mümkün olmadığında, bilinen gecikmeleri telafi edin, ardından okumaları tek bir zaman çizelgesine enterpolasyon veya yeniden örnekleme yoluyla yerleştirin. Amaç, tüm sensör verileri için tek ve güvenilir bir referans elde etmektir. Zamanlama senkronizasyonunu önceden planlayın; daha sonraki sinyal işleme aşamalarında kaybolan bir zaman referansı geri kazanılamaz.
Gerçek Zamanlı Veri Toplama ve DMA
DMA ve MCU Yük Yönetimi
DMA, CPU yükünü %70'e kadar azaltır; sensör sistemlerinde ise bu oran %40-50 civarındadır. Aktarımlar, CPU tabanlı taşımalara göre 10 kata kadar daha hızlı gerçekleşir ve gecikme %40'a kadar düşer. Burst modu, veri yolunu tüm bir blok boyunca tutar; döngü çalma, istek başına bir birimi araya sokar; şeffaf mod ise verileri yalnızca CPU boşta olduğunda taşır. DMA, kesintileri ortadan kaldırmak yerine kesinti sıklığını azaltır: 128 baytlık bir aktarım, 128 yerine bir veya iki ISR gerektirir. Cortex-M7 ve üzeri işlemcilerde önbellek tutarlılığına dikkat edin, tamponları aktarım genişliğine göre hizalayın ve tamamlama ISR'sinde tek seferlik kanalları yeniden etkinleştirin.
Tampon Yönetimi Stratejileri
Çift tamponlama, çip üzerindeki belleği ikiye böler. CPU bir yarısını işlerken, DMA diğer yarısını doldurur. Hem yarı aktarım hem de aktarım tamamlama kesintilerini etkinleştirin, böylece CPU her dolu tampon için iki kez uyanır. Bu model, örnek kaybı olmadan gerçek zamanlı veri toplama akışlarını destekler.
Yöntem | Timebase paylaşımı | İçin en iyisi |
|---|---|---|
Kablolu ana/bağımlı | Ana saat, Sync_Out üzerinden slave Sync_In'e sinyal gönderir. | Kısa kablolar, en sıkı senkronizasyon |
Harici PPS | Ortak 1 PPS darbesi, her saniye yeniden düzenleniyor. | Paylaşılan PPS kaynak dizileri |
UART üzerinden GPS kaydedici | Mutlak UTC her sensöre iletildi. | Dağıtılmış diziler |
Ana bilgisayar 1 PPS artı UTC çerçevesi | Sunucu, kenar ve UTC çerçevesi sağlıyor. | Özel taşıyıcı entegrasyonları |
Gerçek zamanlı veri toplama (DAQ) yazılımı, kanal sayısını artırmadan önce gecikme ve veri aktarım hızını profillemelidir. İyi ayarlanmış bir DAQ yolu, örnekleme, filtreleme ve işlemeyi bütçe dahilinde tutar.
Filtreleme ve Birleştirme Yöntemleri
Filtreleme ve Gürültü Azaltma
Dijital Filtre Seçimi [FIR, IIR, Uyarlanabilir]
Seçtiğiniz filtre, hesaplama bütçesini ve her kanalın faz davranışını belirler. FIR filtreler her zaman kararlıdır ve doğrusal bir fazı korur, bu nedenle kanallar arasında faz bozulması olmaz. Özyinelemeli olmayan yapıları birçok çarpma-toplama işlemi gerektirir ve dik düşüş için yüzlerce veya binlerce kademe gerekebilir. IIR filtreler, çok daha az katsayı ile keskin yanıtlar elde eder, bu da eşdeğer bir FIR tasarımına kıyasla hesaplamayı yaklaşık %90 oranında azaltır. Geri besleme döngüleri onları yalnızca koşullu olarak kararlı hale getirir ve katsayı nicelemesi kutupları birim çemberin dışına itebilir. Uyarlanabilir filtreler, ortam parazitini ortadan kaldırmak için katsayıları gerçek zamanlı olarak ayarlar.
Filtre tipi | Hesaplamalı Yük | istikrar | Faz Tepkisi |
|---|---|---|---|
KÖKNAR | Yüksek; musluklar siparişle birlikte ölçeği değiştirir. | Koşulsuz kararlı | Doğrusal faz |
IIR | Düşük; FIR'den yaklaşık %90 daha az | Şartlı | Doğrusal olmayan faz bozulması |
Adaptif | Orta düzey; gerçek zamanlı katsayı güncellemeleri | Yapıya bağlı | Adaptasyona göre değişir. |
Girişim Tespiti için FFT Analizi
FFT analizi, zaman alanı görünümlerinin gizlediği parazitleri ortaya çıkarır . Bir spektrum grafiği, ilgili bantta örtüşmeden önce besleme dalgalanmasını, anahtarlama harmoniklerini ve eşlenik saat enerjisini gösterir. Mühendisler, başlatma sırasında ham kayıtlara FFT uygulamalı ve ardından filtrelemenin sinyal içeriğini zayıflatmadan tanımlanan tonları ortadan kaldırdığını doğrulamalıdır.
Sensör Füzyonu Temelleri
Tamamlayıcı ve Kalman Filtreleme
Sensörlerin arıza modları negatif korelasyon gösterdiğinde füzyon kazanımları en yüksek seviyeye ulaşır. Bir radar, yağmurda menzil doğruluğunu korurken, bir kamera bu doğruluğu kaybeder ve kamera, radarın algılayamadığı işaretleri algılar. Kalman filtresi, ölçümleri belirsizlik sınırlarıyla birleştirerek bir olasılık dağılımı oluşturur, ancak doğrusal dinamikler ve Gauss gürültüsü varsayar. Yanlış belirtilmiş gürültü kovaryansları filtre sapmasına neden olur, bu nedenle kalibrasyon kalitesi doğrudan füzyon performansını sınırlar.
Ağırlıklı Ortalama ve Oylama Şemaları
Ağırlıklı ortalama alma, ölçüm güvenilirliğiyle orantılı bir etki sağlar. Ters varyans ağırlıklandırması klasik biçimdir: gürültüsüz bir ölçüm, diğerlerini etkili bir şekilde susturur. Oylama şemaları, bağımsız kararları birleştirir ve tek sensör arızasına tolerans gösterir, ancak sensörler arası korelasyonu göz ardı eder. Her iki yaklaşım da güvenilir güven tahminlerine bağlıdır; aşırı güvenli kanallar, birleştirilmiş çıktıyı bozar.
Akustik Emisyon Edinme Sistemleri
DSP Tabanlı Çok Kanallı Akustik Emisyon
Pratik bir akustik emisyon veri toplama sistemi, filtrelemeyi yazılıma bırakır. RS-2A piezoelektrik sensörler 50 kHz ile 400 kHz arasında frekans aralığını kapsar. Özel bir AD620 ön yükseltici, 9 nV/√Hz'ye yakın düşük gürültü ve yüksek ortak mod reddi sağlar; kazanç tek bir dirençle ayarlanır ve donanım filtrelemesi yoktur. Veri toplama kartı, 16 bit dönüştürücüler, sekiz adede kadar senkron diferansiyel kanal ve kanal başına 1.25 MS/s sunar. Mühendisler, 250 kHz'e kadar akustik emisyon sinyalleri için Nyquist teoremini karşılamak üzere kanal başına 500 kS/s örnekleme hızı seçerler. Dahili donanım senkronizasyonu, kaynak konumlandırma için kanallar arası zamanlamayı korur.
Özellik Çıkarma ve Doğrulama
Dijital sinyal işleme daha sonra bant geçiren filtrelemeyi gerçek zamanlı veya işlem sonrası olarak gerçekleştirir. Doğrulama, filtrelenmiş çıktıyı bilinen kaynaklarla karşılaştırmalı ve kanal hizalamasını doğrulamalıdır. Çok kanallı AE izleme bu döngüye bağlıdır: edinme, filtreleme, özellik çıkarma ve referansa karşı doğrulama.
En İyi Uygulama Uygulamaları
Kalibrasyon ve Hata Bütçelemesi
Kanal Başına Hata Bütçelemesi
Her kanalın kendine özgü hataları vardır; bazıları tahmin edilebilir, bazıları rastgeledir, bu nedenle her birini ayrı ayrı planlamalısınız. Her kalibrasyon adımını resmi bir gürültü modeline bağlayın, ardından kalan hataları aşağıya doğru iletin. Kalan değer kontrolü (ölçülen değer eksi model değeri), çıktının az bir sapmayla Gauss gürültüsüne yakın olduğunu gösterir. Referans enjeksiyonu size istikrarlı bir kıyaslama noktası sağlar: %2.5 içinde kararlı kalan kazanç ve gürültü diyotları, mühendislerin sapmayı ADC'ye ulaşmadan önce düzeltmelerine olanak tanır.
Kalibrasyon İş Akışları
Birçok parametreye sahip sensörlerin her kanalının sırayla kalibre edilmesi ve ardından çapraz korelasyon analizi yapılması gerekir. Sıcaklık telafisi birkaç kalibrasyon noktası gerektirir ve her birinde sıcaklığı sabit tutmak çok zaman alır. Tekrarlanan döngüler üzerinden istatistiklerin ortalaması alınması, elektromanyetik girişim (EMI) ve titreşim etkilerini azaltır. Otomatik uyarılarla sapmanın sürekli olarak izlenmesi, planlı yeniden kalibrasyonlar arasında doğruluğun sabit kalmasını sağlar.
Kalibrasyon Yaklaşımı | Güç | Sınırlama |
|---|---|---|
Kanal başına sıralı | Her kanalın hata terimlerini ayırır. | Yüksek kanal sayıları için yavaş |
Çapraz korelasyon analizi | Kanallar arası bağlantıyı yakalar | Eşleştirilmiş referans verilerine ihtiyaç duyulmaktadır. |
Referans enjeksiyonu | Raylar kullanım sırasında sapma gösterir. | Kanal başına donanım ekler. |
Topraklama ve Gürültü Kontrolü
Karışık Sinyal Kartı Düzeni
Karma sinyal devre kartlarında , sinyallerin nasıl yönlendirildiğinden ziyade geri dönüş akımının nasıl aktığı daha önemlidir. Analog ve dijital bölümleri ayrı tutun, ayrı güç hatları kullanın ve sinyal katmanlarının altına sürekli bir topraklama düzlemi yerleştirin. Eski tek topraklama noktası yöntemini atlayın: topraklama boşluğunu geçen herhangi bir iz, geri dönüş akımını bir döngü antenine iter. AD7606B gibi bazı modern dönüştürücüler, bölünmüş AGND/DGND yerine açıkça tek bir sürekli topraklama düzlemi önermektedir.
Koruma ve Geri Dönüş Yolları
Hassas düğümleri koruma halkaları ve Faraday kafesleriyle koruyun ve yüksek hızlı dijital izleri analog izlerden uzak tutun. Diferansiyel sinyalleme ve toprak birleştirme geçişleri çapraz etkileşimi azaltır. Üretimden önce sinyal bütünlüğü simülasyonu çalıştırın ve üretim dosyalarında empedans kontrolünü ve bakır kalınlığını belirtin.
DFM ve Üretimdeki Dengelemeler
Prototipleme ve Tezgah Üstü Doğrulama
Prototipler tasarımın işe yaradığını kanıtlar ; üretim ise verimi en üst düzeye çıkarmaya odaklanır. Yinelenen pasif değerleri birleştirin, avlu açıklıklarını koruyun ve test noktalarını probların ulaşabileceği yerlere yerleştirin. Yerleşimi üreticinin yetenek belgesiyle eşleştirin ve Gerber sürümünden önce DFM kontrollerini çalıştırın. ERC/DRC veya empedans doğrulamasının atlanması yeniden tasarımlara yol açar.
Ürün Yazılımı, Hata Ayıklama ve Profil Oluşturma
Devreyi adım adım çalıştırın: önce analog ön ucu, sonra dönüştürücüyü, ardından da veri toplama (DAQ) akışını kontrol edin. Sinyal koşullandırma aşamalarında osiloskop, dijital veri yolunda ise mantık analizörü kullanın. Daha fazla kanal eklemeden önce gecikme ve verim profillerini inceleyin ve gerçek zamanlı DAQ tamponlarının asla örnek kaybetmemesini sağlayın. İyi ayarlanmış bir gerçek zamanlı DAQ yolu, örnekleme, filtreleme ve işlemeyi bütçe dahilinde tutar ve dikkatli senkronizasyon, sensör verilerinin hizalanmasını sağlar.
Güvenilir çoklu sensör sinyal alımı üç ana desteğe bağlıdır. Ön uç tasarımı, herhangi bir dönüştürme başlamadan önce dinamik aralığı ve gürültü tabanını belirler. Dikkatli senkronizasyon, kanalları tek bir zaman alanında hizalı tutar. Sağlam bir birleştirme stratejisi daha sonra ayrı akışları tutarlı bir modele dönüştürür. Özellik düzeyinde birleştirme ve hibrit yaklaşımlar artık bu işin büyük bir kısmını yapmaktadır.
Ekipler, her seferinde bir kanalı devreye almalıdır. Kalibrasyon ve doğrulama, tam füzyona geçmeden önce gelen aşamalardır. Gerçek zamanlı veri toplama, bu disipline bağlıdır: kararlı veri toplama tamponlaması, temiz filtreleme ve sinyal fiziğine uygun örnekleme hızı. Her örnekleme kararı, sonraki aşamalarda önemli bir etki yaratır.
Uç işlem ve entegre sensör merkezleri yakında bu zincirin daha büyük bir bölümünü üstlenecek. Gerçek zamanlı veri toplama ve çoklu sensör sinyal alımı, temelleri iyi kuran ekipleri ödüllendirecektir.
SSS
Sensör kanalları arasındaki zamanlama sapmasına ne sebep olur?
Ayrı saatler, farklı protokoller ve değişen gecikmelerin tümü sapmaya neden olur. Her cihaz kendi zaman tabanında örnekleme yapar ve bu sapma sıcaklık değişimleri ve parçaların eskimesiyle birlikte kayar. Paylaşılan bir saat ve donanım tetikleyicileri, örneklemeyi kanallar arasında aynı örnekleme hızında hizalı tutar.
Bir tasarımda eş zamanlı örneklemeye ne zaman ihtiyaç duyulur?
Faz ilişkilerinin bilgi taşıdığı durumlarda, örneğin bir sesin nereden geldiğini bulmak gibi, eş zamanlı örnekleme önemlidir. Çoklayıcı dönüştürücüler kanallar arasında sapma oluşturur. Örnekleme hızı tek başına bu sapmayı düzeltmez. Girişler arasında tam örnekleme anının eşleşmesi gerektiğinde, ekip kanal başına dönüştürücüler seçmelidir.
DMA, mikrodenetleyici üzerindeki yükü nasıl azaltır?
DMA, CPU'nun devreye girmesine gerek kalmadan örnekleri taşır, böylece çekirdek verileri işlerken örnekleme devam eder. 128 baytlık bir aktarım, 128 yerine bir veya iki kesinti gerektirir. Bu, veri toplama akışını sabit tutar. Mühendisler, tamponları aktarım genişliğine göre ayarlamalı ve tamamlama kesintisinde tek seferlik kanalları yeniden etkinleştirmelidir.
Uzun kablo bağlantıları için hangi arayüz uygundur?
RS-485, endüstriyel kabinlerde uzun kablo bağlantılarını yönetir. SPI, kart üzerinde hızlı ve düşük gecikmeli aktarımlar sağlar. I2C, kısa hatlar üzerinden yavaş sensörlere uyum sağlar. Bir ekip, bağlantı hızını gerçek verim bütçesine uygun hale getirmeli ve örnekleme hızının arayüzün taşıyabileceği sınırlar içinde kalmasını sağlamalıdır.
Bir ekip yeni bir veri toplama kartını nasıl doğrulamalıdır?
Ekip öncelikle bir kanalı devreye almalıdır. Analog ön uç devresini osiloskopla kontrol edin, ardından dönüştürücü çıkışını doğrulayın. Filtrelemeden önce paraziti tespit etmek için FFT analizi yapın. Gecikme ve verim profillerini oluşturun ve kanal sayısını artırmadan önce örnekleme hızının sinyal fiziğiyle uyumlu olup olmadığını kontrol edin.
