Beskrivning

Flexibla kretskort (FPC) och Rigid-Flex-kretskort demonstrerar avancerad kretskortsteknik som vrider, böjer och viker sig för att passa unika produktdesigner. Du hittar dessa böjbara kretskort överallt i modern elektronik, smartphones, bärbara enheter, medicintekniska produkter och fordonssystem. Deras förmåga att anpassa sig till tredimensionella former och överleva miljontals flexcykler gör dem oersättliga i kompakta och högtillförlitliga applikationer.

Företag behöver kloningstjänster för kretskort av flera viktiga skäl. Ni förlorade era ursprungliga designfiler när en nyckelingenjör slutade. Er OEM avbröt produktionen, vilket lämnade er utan ersättningskort. Problem med leveranskedjan tvingade er att hitta alternativa tillverkningskällor. Ni behöver designa om eller uppgradera äldre produkter samtidigt som kompatibiliteten bibehålls. Dessa situationer kräver exakt flexibel kretskortskloning för att hålla era produkter i produktion.

Kloning av flexibla och styva flexibla kretskort kräver specialiserade färdigheter inom reverse engineering som går långt utöver vanlig kloning av styva kretskort. De unika materialen, komplexa lagerstrukturerna och kritiska böjningsytor kräver avancerade tekniska färdigheter och erfarenhet. Den här guiden visar dig hela processen, tekniska utmaningar och vad du ska uppnå när du klonar böjbara kretskort.

Vad är flexibel PCB-kloning?

Reverse engineering av flexibla kretskort återskapar din ursprungliga kretskortsdesign från ett fysiskt prov när du saknar tillverkningsfiler. Du tillhandahåller det befintliga flexibla kretskortet. Vi analyserar alla aspekter av material, lagerstruktur, spårningsrouting, komponentplacering och mekaniska egenskaper. Processen levererar komplett tillverkningsklar dokumentation.

Filer som återskapas under kloning av flexibla kretskort inkluderar Gerber-filer som definierar alla kopparlager och funktioner, komplett dokumentation för kretskortsuppbyggnad som specificerar material och tjocklekar, fullständig BOM (Bill of Materials) som listar alla komponenter med specifikationer och schematiska diagram som visar elektriska anslutningar och kretsfunktionalitet. Dessa filer möjliggör exakt reproduktion eller omdesign av ditt flexibla kretskort.

Kloning av flexibelt kretskort skiljer sig avsevärt från kloning av styvt kretskort. Man analyserar polyimid- eller polyestersubstrat istället för FR-4. Täckskiktet byter lödmask. Valsad glödgad koppar beter sig annorlunda än standardkoppar. Böjda områden kräver speciell designanalys.

Figur 1 Ett typiskt flexibelt kretskort

Branscher som använder flexibla kretskort i stor utsträckning inkluderar konsumentelektronik (smartphones, surfplattor, kameror), bärbar teknik (smartklockor, aktivitetsmätare, hälsomonitorer), medicintekniska produkter (hörapparater, pacemakers, kirurgiska instrument), fordonselektronik (instrumentpanelsdisplayer, sensoranslutningar, belysningssystem) och flyg- och rymdapplikationer (satellitsystem, flygelektronik, installationer med begränsat utrymme).

Vad är replikering av styvt-flexibelt kretskort?

Rigid-Flex-kretskort sammanfogar styva kortsektioner med flexibla sammankopplingar i en enda integrerad enhet. Strukturen växlar mellan styva FR-4-lager för komponentmontering och flexibla polyimidsektioner för rörelse och 3D-kapsling. Flerskiktsuppsättningar kan inkludera 4, 6, 8 eller fler lager med komplexa övergångar mellan styva och flexibla zoner. Specialiserade lamineringsprocesser binder samman dessa olika material på ett tillförlitligt sätt.

Kloning av stela och flexibla sektioner är mer komplex än vanlig FPC-reverse engineering. Du måste identifiera var stela sektioner slutar och flexibla sektioner börjar. Antalet lager ändras mellan zoner. Vissa lager fortsätter genom hela kortet medan andra slutar vid övergångszoner. Via-strukturer varierar, genomgående hålvias i stela områden, potentiellt blinda eller nedgrävda vias vid övergångar. Denna komplexitet kräver erfaren ingenjörsanalys.

Tekniska utmaningar inkluderar identifiering av lagerstaplar för att fastställa vilka lager som finns i varje zon, analys av flexibla böjningsytor för att säkerställa korrekt spänningsavlastning och tillförlitlighet, igenkänning av täckskikt och limmaterial som matchar ursprungliga specifikationer, och kontrollerade impedansstrukturer som bibehåller signalintegriteten över övergångar mellan styva och flexibla lager. Varje utmaning kräver dedikerad kunskap för att lösas korrekt.

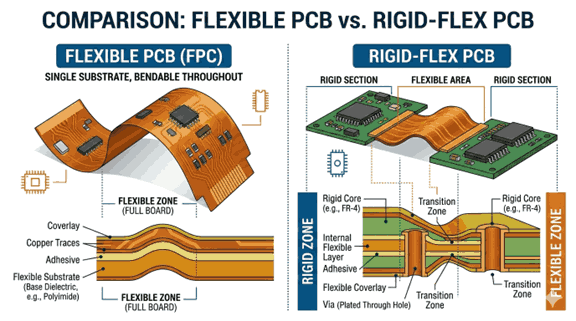

Figur 2 Jämförelse som visar flexibelt kretskort kontra styvt-flexibelt kretskort

Tekniska utmaningar vid kloning av flexibla och styva kretskort

1. Materialidentifiering

Polyimidtjockleksanalys identifierar den exakta substratspecifikationen, dvs. 12.5 µm, 25 µm, 50 µm eller andra tjocklekar. Detta påverkar flexibilitet och elektriska egenskaper. Kopparviktsmätning identifierar om du har 0.5 oz, 1 oz eller 2 oz koppar, och om det är av valsglödgad (RA) eller elektrodeponerad (ED) typ. Detektering av lim och täckskikt visar bindningsmetoder och specifikationer för skyddande lager. Identifiering av ytfinish avgör om du har ENIG, OSP, immersionssilver eller andra ytbehandlingar.

2. Lager-för-lager strukturell analys

Mekanisk tvärsnittstagning skär genom kretskortet för att representera den interna lagerstrukturen. Du undersöker hur många lager som finns, deras arrangemang och materialgränssnitt. Mikroskopisk avbildning tar högupplösta fotografier av varje lager som visar spårmönster, via-strukturer och materialgränser. Röntgeninspektion av inre lager visar begravda strukturer som är osynliga för optisk inspektion. Strukturkartläggning dokumenterar alla kopplingspunkter mellan lager, inklusive blinda vias och begravda vias i komplexa konstruktioner.

3. Bedömning av böjningsområdets tillförlitlighet

Dynamiska böjutmattningsöverväganden bekräftar att den klonade designen klarar upprepade böjningscykler. Du analyserar kopparskuggningsmönster som minskar styvhet, droppformade dyndesigner som undviker spänningskoncentration och spårdragning vinkelrätt mot böjaxeln. Spänningskoncentrationsområden får särskild uppmärksamhet. Du identifierar förankringspunkter, förstyvningsplatser och radiekrav. Designförstärkningsanalys observerar hur den ursprungliga kortet utsätts för mekanisk belastning för att bibehålla tillförlitligheten.

IC-skydd och firmware-extraktion

Lässkyddsnivåer för mikrokontroller förtydligar åtkomsten till firmwarekod. Hantering av krypterade chip kräver specialiserade tekniker när komponenter använder säkerhetsfunktioner. Säkerhetskopiering av firmware blir nödvändig när du behöver reproduktion av fullständig systemfunktionalitet. Denna tjänst fortsätter endast med korrekt godkännande, auktorisering och ägardokumentation, med strikt efterlevnad av immateriella rättigheter och branschregler.

Figur 3 Flerskikts flexibelt kretskort som visar polyimidsubstrat, kopparspår och täckskikt

Flexibel och styv-flexibel PCB-kloningsprocess

Steg 1: Inledande inspektion och dokumentation av kretskort

Högupplösta fotografier fångar varje detalj på båda sidor av din flexibla kretskortKomponentmappning identifierar och dokumenterar alla delar, inklusive integrerade kretsar, passiva komponenter, kontakter och mekaniska komponenter. Funktionstestning, i tillämpliga fall, verifierar att kortet fungerar korrekt och fastställer baslinjeprestanda för jämförelse efter kloning.

Steg 2: Demontering av kretskort och lagerseparation

Kontrollerad slipning avlägsnar lager sekventiellt utan att skada underliggande strukturer. Fotografier från lageravbildning visar varje visat lager före borttagning. Spårrekonstruktion kartlägger alla kopparmönster, via-platser och plattgeometrier. Denna detaljerade process representerar den kompletta interna strukturen hos flerskiktade flexibla eller styvflexibla kretskort.

Steg 3: Schematisk rekonstruktion

Kretsspårning följer alla elektriska anslutningar mellan komponenter. Signalvägsanalys identifierar viktiga spår som involverar impedanskontroll eller speciell routing. Ombyggnad av kraft- och jordstrukturen återskapar spänningsdistributionsnätet och jordplanen. Det resulterande schemat visar fullständig kretsfunktionalitet.

Steg 4: Generering av Gerber & Manufacturing-fil

DFM-optimering (Design for Manufacturing) säkerställer att konstruktionen uppnår produktionskapacitet och kvalitetsstandarder. Stack-up-dokumentation anger alla material, tjocklekar och lagerarrangemang. Borrfiler och tillverkningsritningar ger fullständiga tillverkningsinstruktioner inklusive toleranser, böjningsradiekrav och placering av förstyvningselement.

Steg 5: Prototyptillverkning och montering

Tillverkning av flexibla kretskort producerar prototyper med exakt de material och processer som identifierats under reverse engineering. Tillverkning av styva flexibla kretskort bearbetar den komplexa laminering och bearbetning som krävs för kombinerade strukturer. SMT-montering organiserar alla komponenter med precisionsutrustning. Komponentförsörjningssupport spårar aktuella motsvarigheter för föråldrade delar vid behov. Denna fullservicefunktion tar dig från reverse engineering till sluttestade monteringar.

Figur 4 Typiskt styvt, flexibelt kretskort

Tillämpningar av flexibel och styv-flexibel PCB-kloning

Bärbar elektronik kräver flexibla PCB som följer kroppens konturer och överlever konstant rörelse. Du klonar kretsar för fitnesstracker, smartwatch-kopplingar och sensorkort för hälsoövervakning när originaldesignen inte längre är tillgänglig.

Medicintekniska produkter är beroende av flexibla kretsar för kompakta och tillförlitliga konstruktioner. Ni utför bakåtkonstruering av hörapparatkretsar, pacemakerkopplingar, kontroller för kirurgiska instrument och patientövervakningssystem. Regelefterlevnad kräver exakt reproduktion av beprövade konstruktioner.

Bilelektronik använder styva flexibla kretskort bakom instrumentpaneler, i dörrmoduler och i moderna fordon. Du klonar utgående styrmoduler, sensoranslutningar och displaygränssnitt för att upprätthålla fordonsproduktionen eller tillhandahålla reservdelar.

Industriella styrsystem använder flexibla kretsar i roterande maskiner, rörliga armar och installationer med begränsat utrymme. Konsumentelektronik, inklusive kameror, drönare och spelkonsoler, använder flexibla sammankopplingar i stor utsträckning. Flyg- och rymdtillämpningar kräver hög tillförlitlighet och styva flexibla konstruktioner för flygelektronik, satellitsystem och seriösa flygkontroller där fel inte är acceptabla.

Figur 5 Flexibla kretskortstillämpningar

Kloning av flexibelt kontra styvt-flexibelt kretskort: Viktiga skillnader

Att förstå skillnaderna hjälper dig att sätta realistiska förväntningar på ditt projekt:

Faktor	Flexibel kretskort	Rigid-Flex PCB
Strukturell komplexitet	Enkel substrattyp	Flera zoner, övergångar
Svårigheter med omvänd ingenjörskonst	Moderate	Hög
Tillverkningssvårigheter	Standard flexprocess	Komplex laminering
Typiska användningsområden	Bärbara enheter, enkla sammankopplingar	Medicin, flyg- och rymdteknik, fordonsindustrin
Vändningstid	7-12 dagar	12-20 dagar

Varför välja ett professionellt företag för omvänd teknik inom flexibla kretskort?

Erfarenhet av flexibla flerskiktskort är avgörande. Ni behöver ingenjörer som har bakåtkonstruerat hundratals flexibla och styva flexibla kretskortsdesigner inom flera branscher. De identifierar vanliga designmönster, förstår materialbeteenden och förutspår potentiella problem innan de blir till problem.

Avancerad inspektionsutrustning, inklusive högupplösta mikroskop, röntgenavbildningssystem och precisionsmätverktyg, möjliggör noggrann analys. Egen tillverkning av kretskort eliminerar samordningsproblem mellan reverse engineering och produktionsteam. SMT-produktionslinjer möjliggör kompletta monteringstjänster från obehandlade kretskort till testade slutprodukter.

Strikt sekretess- och IP-skydd skyddar dina patentskyddade designer. Du får oskadliga sekretessgarantier innan du delar dina kort. Snabb prototypleverans utvecklar dina ersättningskort snabbt när produktionen inte kan vänta.

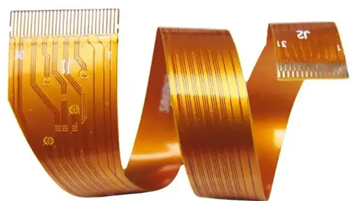

Figur 6 Omvänd teknik för flexibelt kretskort

Vanliga frågor om partihandel med mat och dryck

Kan ett skadat flexibelt kretskort klonas?

Ja, skadade flexibla kretskort kan klonas i de flesta fall. Mindre skador som trasiga flexsektioner, saknade komponenter eller repor på ytan undviker inte reverse engineering. Vi rekonstruerar saknade eller skadade områden genom att analysera intakta sektioner och tillämpa standarddesignpraxis.

Är extraktion av firmware möjlig från skyddade MCU:er?

Extraktion av firmware från skyddade mikrokontroller är möjlig för många enheter med hjälp av experttekniker, inklusive felinjektion, glitching och felsökningsgränssnittsexploatering. Lyckandegraden överstiger 80 % för vanliga mikrokontroller med standardlässkydd.

Tillhandahåller ni tillverkning efter kloning?

Ja, vi erbjuder kompletta tillverkningstjänster efter reverse engineering. Våra egna produktionslinjer för flexibla kretskort och styva flexibla kretskort hanterar tillverkningen.

Är kloning av flexibla kretskort lagligt?

Flexibel kretskort Kloning är lagligt när du äger korten eller har uttryckligt tillstånd från ägaren. Legitima användningsområden inkluderar att ersätta utgående produkter, underhålla äldre utrustning, återställa förlorade designfiler och stödja produkter som du tillverkar eller servar. Vi behöver ägardokumentation eller auktoriseringsbrev innan vi accepterar projekt.

Slutsats

Noggrannhet vid kloning av flexibla och styva flexibla kretskort avgör om dina ersättningskort fungerar tillförlitligt eller slutar fungera omedelbart. Materialspecifikationerna måste matcha exakt. Lagerstrukturer kräver perfekt återskapning. Böjda områden behöver korrekt spänningsavlastningsdesign. Dessa detaljer skiljer framgångsrik kloning från dyra misslyckanden.

Teknisk kapacitet i kombination med fullservicesupport ger resultat du kan förvänta dig. Du arbetar med erfarna ingenjörer som har stor förståelse för flexibel kretsdesign. Avancerad utrustning visar interna strukturer korrekt. Egen tillverkning säkerställer en sömlös utveckling från reverse engineering till produktion. Komplett monteringsexpertis ger testade kort redo för installation.

Redo att klona ditt flexibla eller styva flexibla kretskort? Skicka in tydliga foton på båda sidor av ditt kretskort för utvärdering. Vi utvärderar komplexiteten, ger detaljerade offerter och anger realistiska tidslinjer. Vårt team står redo att lösa dina utmaningar med flexibla kretskort med beprövad expertis och fullständigt tillverkningsstöd.
