PCB-platoj estas konsiderataj konstrubriketo de elektronikaj projektoj kaj fabrikado, ĉar ili influas la totalan koston de elektronika fabrikado kaj projektoj. Ekzistas multaj faktoroj inkluditaj en PCB-fabrikado, kiuj difinas la valoron de PCB kaj kompleta projekta muntado. La grandeco kaj materialoj por certaj fabrikadaj procezoj influas la koston. La scio pri malsamaj faktoroj por PCB-platfabrikado povas helpi fari nian kompletan plat-muntadon kaj PCB-fabrikadon. Ĉi tie ni traktos malsamajn faktorojn, kiujn vi devas scii por akiri la platon en bona kvalito kun akcepteblaj elspezoj. Ĉiu elektronika inĝeniero devas koni ĉi tiujn faktorojn por fari PCB-ojn ekonomie kaj kun kvalito. Vi lernos, kio influas la kalkulon de la oferto, kiun vi ricevas de la fabrikanto. Ni komencu.
Faktoroj Influantaj PCB-Prezojn kaj Ofertojn
PCB-Dimensioj kaj Formo
- La grandeco kaj formo de la PCB-plato influas la totalan koston de la plato, ĉar certaj dimensioj kaj formo de la plato uzas malsamajn materialojn por fabrikado, kio influas la koston. Pli grandaj platoj bezonas pli da materialoj kaj pli tempopostulan procezon por fari la finan muntadon, kaj fine, tio levos la prezojn. La prezoj de la plato kreskas rekte proporcie al la surfacareo de la PCB, kio helpas trovi kiom da ekstraj kostoj ni pagos por ekstra grandeco.
Nombro de Tavoloj
- La nombro da tavoloj por la PCB-plato havas certajn prezojn; unu-tavolaj platoj estas pli malmultekostaj ol plurtavolaj platoj. La plurtavola plato ne nur implikas pli da tavoloj sed ankaŭ uzas pli da materialoj kaj kompleksajn procezojn, kio igas ĝin alta kosto.
- La multtavolaj tavoloj por la platoj ankaŭ pliigas la eblecon de plateraroj dum la testado, kaj tial fabrikantoj aldonis ĉi tiujn prezojn ankaŭ por ofertoj por platpetoj. La inspektado de ĉiu tavolo pliigas la totalajn kostojn de la plato.
- Normale, unu- ĝis du-tavolaj tabuloj estas malmultekostaj, sed tabuloj kun 2 ĝis 4 aŭ pli da tavoloj ŝarĝos pliajn 35 ĝis 40 procentojn.
- La alia kialo de la alta kosto de plurtavolaj platoj estas, ke ĉi tiuj platoj uzas progresintajn fabrikadoteknikojn kaj instrumentojn por fari ĝustajn ligojn inter tavoloj kaj precizan vicigon. Ankaŭ necesas stabila signaltransdono inter tavoloj, kio pliigas la kostojn.
Materiala Selektado
- Ekzistas diversaj specoj de substrataj materialoj uzataj por fabrikado de platoj, kiuj influas la koston de la platoj. Normale uzataj substrataj materialoj por PCB-platoj estas FR4, FR1, CEM1, kaj CEM3, kaj ĉiu havas certan koston.
- FR4 vitrofibra kompozitaĵo estas malmultekosta kompare kun HF-materialoj kiel PTFE. Do ĉiu materialo havas sian propran efikon sur la totala kosto de la plato.
- Ekzistas kelkaj specialaj specoj de substratoj, kiel ekzemple RO4350B, kiuj estas oftaj altfrekvencaj substrataj materialoj, kiuj estas multekostaj kaj igas la platojn multekostaj. Ne nur la specoj de materialoj influas la koston de la platoj, sed ankaŭ la dikeco de la materialoj influas la platon; altdikaj platmaterialoj havas altan koston.
Spurlarĝo kaj Interspaco
- Malgrandaj larĝoj kaj interspacoj de spuriloj postulas fajnan kaj precizan fabrikadan procezon kaj altnivelajn instrumentojn. Ekzistas alta kosto por malgrandaj spuraj larĝoj kaj interspacoj, ĉar oni uzas rafinitajn litografiajn teknikojn kaj tre precizajn borprocezojn.
- Ekzistas malfacila procezo por malgrandaj spurlarĝoj kaj spacoj kaj tempopostula procezo kiu pliigas la koston de fabrikado.
- La malgrandaj spuroj ankaŭ kaŭzas altajn kostojn pro altaj perdoj de rendimento dum la fabrikada procezo. Ĉar pli da rubo aŭ eraro okazas dum la produktado, tio pliiĝas, ĉar pli da funkcioj estas bezonataj por kontroli rubkvotojn, kiel inspekta frekvenco, kio pliigas la koston.
Lutaĵmasko kaj silkskrenaĵo

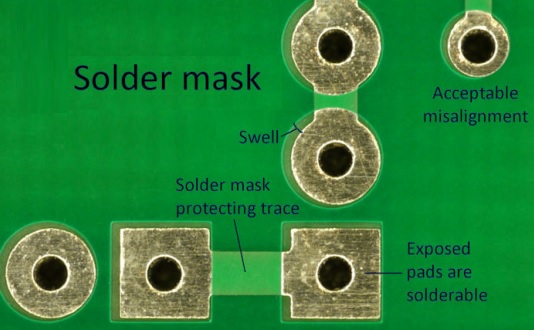

- Lutaĵmaskoj kaj silkspritaĵo ankaŭ influas la fabrikadkostojn de PCB-platoj. La inko uzata por la kosto de lutaĵomaskoj estas difinita surbaze de la tipoj kaj markoj de inko. Kelkaj fabrikantoj ofertas ĉi tiujn servojn senpage, sed plej multaj el ili fakturas por tiuj funkcioj, kio pliigos la totalan koston de via plato.
Borilo Truo Grandeco
- Malgrandaj bortruoj bezonas pli precizajn boraparatojn kaj fajnajn borilojn, kio malfaciligas la procezon kaj pliigas la koston. La malgrandaj bortruoj estas tempopostula procezo kaj bezonas pli da paŝoj, kio faras altkostajn tabulojn.
- Ekzistas speciala procezo uzata por fari specialajn platajn trajtojn kiel entombigitajn truojn, blindajn truojn aŭ kontrolitajn profundajn truojn, kaj por ĉi tiuj trajtoj, speciala speco de borado estas uzata, kiu igas la procezon multekosta ĉar ĝi implikas komplikajn operaciajn paŝojn.
- Dum la borprocezo, okazas materialperdoj. La pli granda nombro da bortruoj forigis pli da materialoj kaj pliigis la materialperdokvanton. Por altdensecaj platoj, pli da bortruoj estas uzataj por fari komplikajn cirkvitdezajnojn, kaj tio ankaŭ pliigas la materialperdokvanton.
surfaca Fini
- Ekzistas diversaj specoj de surfaca finpoluro uzataj por PCB-platoj, kaj ĉiu havas malsamajn prezojn. La HASL, aŭ ebenigado per varmaera lutaĵo, estas malmultekosta, kaj ENIG estas altkosta finpolura tipo, kiu difinas la koston de la plato. La uzoj de malsamaj surfactraktadaj teknikoj influas la koston de la plato. Kelkaj aliaj specoj de surfaca finpoluro estas Imm Ag kaj Imm SN, kiuj influas la koston de la plato. La tipo de finpoluro kun pluraj tavoloj ankaŭ influas la koston de la plato.
Cirkvita Komplekseco
- La kompleksa cirkvita dezajno ankaŭ influas la totalan koston de la PCB-tabulo. Ĉar komplikaj cirkvitoj bezonas pli da paŝoj por fabrikado kaj uzas pli da komponantoj, tio povas kaŭzi altajn aĉetkostojn, same kiel finajn muntkostojn. La komplika cirkvita dezajno kovras pli grandan areon de la PCB-tabulo por la konekto de pli da komponantoj sur la tabulo kaj trakoj, kaj tio pliigos la koston.
PCB-Livertempo kaj Livero
- Se uzantoj bezonas urĝan liveron de platoj en mallonga tempo, fabrikantoj de PCB-oj laboras kromtempe kaj ricevas servojn de ekstraj ŝanĝoj de dungitoj, kiuj fakturos pli por la liverpostuloj de la klientoj en la difinita tempo. Do ĝenerale, laborkostoj kaj la uzo de fabrikadaj instrumentoj igas la finan fabrikadon de PCB-oj multekosta.
- Por plenumi la urĝajn mendo-postulojn de klientoj, specialaj loĝistikaj metodoj estas uzataj por reta liverado, kiel ekzemple ekspresaj liverservoj. Ĉi tiuj specialaj loĝistikoj pliigas kostojn, aldonas pliajn transportkostojn kaj pliigas la totalajn platkostojn.
- La mallonga livertempo ankaŭ influas la produktadhorarojn kaj procezojn de fabrikantoj por difinita tempo de mendokompletigo. Ĝi ankaŭ venas kun rearanĝo de produktadlinioj aŭ akcelo de laborrapideco, kio ankaŭ influas koston.
Kupra dikeco
- La kosto de PCB-plato ankaŭ baziĝas sur kupra folio, kiu estas la ĉefa komponanto de la plato; ĝia valoro baziĝas sur dikeco. Dika kupra folio uzas pli grandan kupron, kaj rezulte, la materialkostoj por la plato pliiĝas.
- Por prilabori dikan kupron, pli da prilaboraj paŝoj estas necesaj, kaj pli da instrumentoj estas uzataj por fari kvalitajn tabulojn. Tiaj daŭremaj boriloj uzataj por ĝusta borado kaj gravurado ankaŭ bezonas tempon. Do ĉiuj ĉi tiuj faktoroj igas tabulojn multekostaj.
Kvanto kaj Ordaj Faktoroj de PCB
- La alia ĉefa faktoro, kiu povas influi la koston de PCB-oj, estas la kvanto de platoj. Se vi mendas pli grandan nombron da platoj, tio ankaŭ pliigas vian koston, ĉar ĝi daŭros pli longe por kompletigi kaj pli da materialoj estos uzataj, kio igas ĝin multekosta.
- Tamen, iuj fabrikantoj ofertas rabatojn por pograndaj mendoj de PCB-oj, kiuj povas helpi redukti vian koston por pli granda nombro da PCB-oj. Ĉar la kosto por iloj, agordaj kostoj kaj dezajnaj elspezoj estas aplikata por pli granda nombro da unuoj samtempe, tio helpas redukti la koston por pograndaj mendoj.
- Ekzistas iu provizanto de PCB-oj, kiu havas minimuman mendlimon, kiu ankaŭ pliigas la koston por malaltaj mendoj, ĉar malgrandaj unuokostoj pliiĝas, do pograndaj mendoj povas esti ekonomie multekostaj pro limigitaj servoj aŭ fabrikantoj. Vi povas elekti Wodreful PCB por akiri vian PCB-tabulon kun bona kvalito.
Regionaj kaj Provizantaj Faktoroj
- La loko de via provizanto de PCB-oj ankaŭ influas la koston de via platproduktado, ĉar akiri servojn pri PCB-fabrikado de provizantoj, kiuj estas en la plej proksimaj lokoj de via regiono, reduktos sendokostojn kaj ankaŭ mallongigos livertempon. Sed se vi elektas alian regionan provizanton, tio igos vian platon multekosta, kaj eble vi ne ricevos mendon en la difinita tempo.
Kelkaj aliaj kostfaktoroj de PCB-oj
Prototipo kaj Testado Kostoj:
- Antaŭ ol fari la finan PCB-platon, prototipo estas farita, kaj diversaj testoj estas faritaj por plenumi la postulojn pri dezajnaj trajtoj kaj postulo. Ĉi tiu procezo prenas tempon kaj uzas iujn fontojn, kiuj influas la finan koston de la muntado de la plato.
Muntado kaj Testado Elspezoj
- Post la kompletigo de la fabrikada procezo, diversaj testoj estas farataj por la muntado por kontroli la ĝustan funkciadon. Ĝi estas tempopostula procezo kaj uzas malsaman ekipaĵon, kio igas la procezon multekosta, kaj la kostoj por muntado de PCB-oj pliiĝas.
Kosto de Kvalitkontrolo
- Por plenumi la normojn pri kvalito de PCB-oj, necesas pliaj testoj kaj atestadoj, kiel ekzemple elektraj testoj, mediaj testoj kaj sekurecaj atestadoj. Ĉi tiuj pliaj procezoj ankaŭ influas la kostojn de la platoj se ili bezonas malsamajn atestadojn.
Kiel Kalkuli la Koston de Propra PCB laŭ Grandeco
Por trovi la koston de mendita PCB-tabulo, uzu simplajn teknikojn, kiuj estas areo-bazitaj prezigkalkulaj metodoj, kiuj estas normale uzataj por malgrandaj produktadoj kaj ankaŭ prototipoj.
Per ĉi tiu metodo, fabrikantoj de PCB-oj donas kostideojn bazitajn sur la dimensioj de la platoj, kio estas facila maniero trovi kostojn por menditaj platoj.
- La areobazitaj prezigaj teknikoj helpas al fabrikistoj de PCB-platoj kalkuli la unuokoston por kvadrata centimetro laŭ la nombro da tavoloj kaj la produktada procezo uzata por la plato.
- En ĉi tiu procezo, fabrikantoj bezonas precizajn dimensiojn de klientoj kaj finaj elspezoj estos trovitaj per la produkto de la tabulareo kun jam difinita kosto de unuoj.
- Ni supozu, ke fabrikantoj fiksis prezon por 2 tavoloj de tabulo je 0.05 dolaroj por kvadrata centimetro, kaj viaj kutimaj tabuldimensioj estas 15 cm x 20 cm.
- La areo de la PCB-plato estos 15 cm x 20 cm = 300 kv. cm.
- La kosto por laŭmenda tabulo estos = 300 kv. cm x 0.05 kv. cm = 15 usonaj dolaroj.
Kiel Malpliigi la Kostojn de Fabrikado de PCB-oj?
Malsamaj parametroj devas esti sekvataj por redukti la totalan koston de la plata muntado.
Cirkvita Dezajno
- Se via cirkvitdezajno estas simpla kaj ne havas multajn komplikaĵojn, ĝi povas helpi redukti la totalan koston de la plato. La simpla dezajno uzas malpli da komponantoj, kaj ĝi influas la redukton de la aĉetaj kaj muntaj kostoj. La simpla dezajno ankaŭ uzas malaltan nombron da tavoloj kaj reduktas la procezon kaj materialajn elspezojn por la plato.
Tavolaj Numeroj:
- Supre, ni diskutis la nombron da tavoloj por la plato, kiu havas la ĉefan efikon sur la kosto. Se vi uzas malpli da tavoloj por la plato, ĝi malaltigos la materialajn kostojn, reduktos viajn procezajn kostojn, kaj fine malaltigos la prezojn de la plato.
Normaj Komponantoj
- Por uzo de kutimaj kartoj, la uzo de normaj komponantoj ankaŭ influas la prezojn de la kartoj. Ĉar normaj komponantoj estas facile alireblaj kaj ankaŭ havas pli malaltan koston ol specialaj komponantoj, la uzo de normaj komponantoj simpligas la dezajnon kaj minimumigas la nombron de tavoloj por la karto kaj la koston de la fina produkto.
Optimumigita PCB-Grandeco
- Ni ankaŭ povas redukti la kostojn de PCB-oj per plibonigoj rilate al la grandeco kaj formo de la plato. La malgranda plato uzas malmultajn materialojn kaj bezonas malpli da procezo por kontroli la fabrikadajn elspezojn. Kun tiu PCB, kiu havas simplan formon, malpli da paŝoj kaj instrumentoj estas bezonataj por fari la platon kaj redukti kostojn.
Aplikoj de fabrikeblo (DFM)
- Se ni uzas la principojn de DFM (Design-Modifita Disvolviĝa Modulo), ili ankaŭ helpos administri la dezajnon de la plato ĝuste kaj malaltigi la koston de nia fina fabrikado. DFM por PCB-dezajno ne nur reduktas la fabrikadkostojn, sed ankaŭ pliigas la kvaliton kaj kreas fidindajn platojn. Ekzemple, per la uzo de DFM-funkcioj, ni uzas ĝustajn linilarĝojn kaj interspacojn por helpi uzi plurajn bortruojn, kaj fine ni ricevas malaltkostajn platojn.
konkludo
La kalkulado de prezoj por PCB-platoj baziĝas sur diversaj faktoroj, kiel ekzemple plataj trajtoj, materialaj tipoj, fabrikadaj procezoj kaj fabrikadaj volumoj. La graveco de ĉiuj ĉi tiuj faktoroj kaj ilia ĝusta scio helpas nin krei bone funkciantan kaj altkvalitan platon kun buĝet-amika fina PCB-projekto. Ekzistas diversaj teknikoj uzataj por kalkuli PCB-prezojn, kiel ekzemple areo-bazita kostokalkulo por prototipoj, detala kostodetermino por grocaj volumoj, kaj la uzo de iuj iloj, sed ĉiu havas siajn postulojn.
Fine, elekti la plej bonan kaj plej fidindan PCB-fabrikiston estas tre esenca koncerne alttensian PCB-dezajnon kaj muntadon. La elekto de precizaj provizantoj, kiuj havas taŭgan scion pri la kalkulo de PCB-kosto, helpas krei kvalitajn platojn je bona kosto. Se vi serĉas akcepteblajn kaj kostefikajn PCB-fabrikistojn, tiam WoderFulPCB estas la plej bona elekto por vi. Tio estas gvidaj PCB-fabrikistoj kaj provizado de altkvalitaj PCB-prototipaj, produktado- kaj muntadservoj je bonaj prezoj. La risko de akcidentoj kaj mortoj pliiĝas en sistemoj kun malbona kvalito kaj neadekvataj konsideroj pri alttensiaj PCB-oj. PCB-dezajnistoj devus zorge konsideri la limŝtopilojn kaj liberajn distancojn por redukti arkadon kaj konservi la taŭgan bezonatan elektran izoladon.
