Gallwch ddod o hyd i frandiau PCB mawr fel Isola Group, Rogers Corporation, Panasonic, Shengyi Technology, ac ITEQ. Maen nhw'n gwneud cynhyrchion pwysig ar gyfer byrddau cylched printiedig. Mae lamineiddiad wedi'i orchuddio â chopr yn bwysig iawn wrth wneud cylchedau ac electroneg. Gallech ddefnyddio FR-4, CEM-1, CEM-3, lamineiddiad wedi'i orchuddio â chopr hyblyg polyimid, Teflon, a lamineiddiad wedi'i orchuddio â chopr cyfansawdd ar gyfer gwahanol swyddi. Mae'r lamineiddiad hyn yn helpu gyda gwres, trydan, pŵer cryf, a gwres uchel. Mae lamineiddiad wedi'i orchuddio â chopr anhyblyg, lamineiddiad wedi'i orchuddio â chopr hyblyg, a lamineiddiad wedi'i orchuddio â chopr gyda sylfaen fetel yn rhoi dewisiadau i chi ar gyfer cyflymder cyflym, amledd uchel, a thymheredd uchel. Rydych chi'n cael deunyddiau cryf a deunyddiau amledd uchel arbennig ar gyfer canlyniadau da mewn deunyddiau digidol cyflym.
Siop Cludfwyd Allweddol
Mae lamineiddiad wedi'i orchuddio â chopr yn bwysig iawn ar gyfer byrddau cylched printiedig. Mae'n rhoi cryfder i'r bwrdd ac yn helpu trydan i lifo.
Mae yna gwahanol fathau o laminadau, fel FR-4 a polyimid. Defnyddir pob math ar gyfer swyddi arbennig mewn electroneg, fel defnyddiau amledd uchel.
Mae dewis y laminad cywir yn gwneud i'ch cylchedau weithio'n well ac yn para'n hirach. Dylech chi feddwl am bethau fel pa mor dda y mae'n ymdopi â gwres a pha mor gryf ydyw.
Mae brandiau mawr fel Isola, Rogers, a Panasonic yn gwneud cynhyrchion arbennig ar gyfer llawer o ddefnyddiau. Mae'r brandiau hyn yn helpu i sicrhau bod eich byrddau'n ddibynadwy ac o ansawdd da.
Dylech chi bob amser chwilio am ardystiadau fel UL94 V-0 a RoHS. Mae'r rhain yn dangos bod eich deunyddiau PCB yn ddiogel ac yn dilyn rheolau.
Trosolwg o Laminad wedi'i Gorchuddio â Chopr
Beth yw laminedig wedi'i orchuddio â chopr?
Laminad wedi'i orchuddio â chopr yw'r prif ran o pcbMae ganddo haen o ffoil copr ar waelod. Mae'r sylfaen wedi'i gwneud o resin a rhywbeth cryf. Gall y resin fod yn epocsi, ffenolaidd, polyester, neu polyimid. Fel arfer, y rhan gref yw ffabrig gwydr neu bapur arbennig. I'w wneud, mae pobl yn paratoi'r resin yn gyntaf. Yna maen nhw'n trochi'r rhan gref yn y resin. Nesaf, maen nhw'n pwyso popeth at ei gilydd. Maen nhw hefyd yn glanhau, yn malu, ac yn rhoi'r ffoil copr ar y sylfaen. Ar ôl torri a gwirio, rydych chi'n cael laminad cryf ar gyfer electroneg.
Awgrym: Mae polyimid a teflon yn gweithio'n well ar gyfer cylchedau cyflym ac amledd uchel.
Mathau o Laminadau wedi'u Gorchuddio â Chopr
Mae gwahanol fathau o laminad wedi'i orchuddio â chopr ar gyfer eich pcb. Mae pob math yn defnyddio ei ddeunyddiau ei hun ac mae ganddo nodweddion arbennig. Dyma dabl i'ch helpu i gymharu:
Deunydd | Sefydlogrwydd Thermol | Eiddo Mecanyddol | Inswleiddio Trydanol | Cost-Effeithiolrwydd |
|---|---|---|---|---|
FR-4 | Tg ~ 130-140°C | Da | rhagorol | Cymedrol |
CEM-3 | Yn is na FR-4 | Da | rhagorol | Mwy cost-effeithiol |
Polyimide | Tg > 250°C | rhagorol | rhagorol | uchel |
Teflon (PTFE) | Dim | Dim | Dk Isel, Df Isel | Dim |
Defnyddir FR-4 a CEM-3 ar gyfer y rhan fwyaf o swyddi pcb arferol. Polyimid a Teflon yw'r gorau ar gyfer cyflym a electroneg amledd uchelMae laminadau hyblyg yn caniatáu ichi wneud cylchedau a all blygu neu droelli.
Rôl mewn Gweithgynhyrchu PCB a Chylched
Mae lamineiddiad wedi'i orchuddio â chopr yn bwysig iawn ar gyfer pob pcb a chylched. Mae ei ddeunyddiau'n rhoi cryfder, inswleiddio, ac yn helpu trydan i symud i'r bwrdd. Mae'r haen copr yn gadael i signalau deithio'n gyflym heb fawr o golled. Mae'r sylfaen yn cadw'ch electroneg yn ddiogel rhag gwres a chemegau. Defnyddir deunyddiau perfformiad uchel mewn dyfeisiau uwch. Mae angen i'r dyfeisiau hyn weithio'n gyflym a thrin amleddau uchel. Mae lamineiddiadau da yn helpu'ch pcb i bara'n hirach a gweithio'n dda mewn mannau caled.
Dyma rai priodweddau pwysig y dylech chi eu gwybod:
Eiddo | Disgrifiad |
|---|---|
Dargludedd Trydanol | Mae'r haen copr yn gadael i drydan symud yn hawdd ar gyfer signalau. |
Dargludedd thermol | Mae copr yn helpu i gael gwared ar wres a gynhyrchir yn ystod y defnydd. |
Cryfder Mecanyddol | Mae'r sylfaen gwydr ffibr yn cadw'r pcb yn gryf ac yn ddiogel. |
Gwrthiant Cemegol | Mae'n gwrthsefyll cemegau'n dda, felly mae'n gweithio mewn mannau anodd. |
Sefydlogrwydd Thermol | Mae'n aros yn gryf hyd yn oed pan fydd yn mynd yn boeth iawn. |
Hyblygrwydd | Gall blygu, felly mae'n gweithio lle gallai'r pcb symud. |
Gorffen wyneb | Mae arwyneb llyfn yn rhoi gorffeniad braf i'r pcb. |
Dylech chi bob amser ddewis y laminad a'r deunyddiau cywir ar gyfer eich cylched. Mae hyn yn helpu eich electroneg i weithio'n dda a pharhau am amser hir.
Prif Frandiau Laminedig PCB wedi'u Gorchuddio â Chopr
Grŵp Isola
Mae Isola Group yn gwmni blaenllaw ar gyfer deunyddiau pcb. Maen nhw'n gwneud laminiad wedi'i orchuddio â chopr ar gyfer cylchedau uwch. Eu prif gynnyrch yw resin FR408HR. Gall y resin hwn ymdopi â gwres uchel, gyda thymheredd trawsnewid gwydr dros 230°C. Mae'n rhoi cryfder cryf ac yn gweithio'n dda pan mae'n boeth. Mae Isola yn defnyddio ffabrig gwydr gwehyddu i wneud y laminad yn gryfach. Mae hyn hefyd yn helpu gyda phriodweddau dielectrig. Mae'r ffoil copr ar y ddwy ochr yn gadael i signalau symud yn gyflym ac yn cadw pŵer yn gyson. Mae haenau cyn-baratoi yn glynu'r copr a'r craidd at ei gilydd. Mae hyn yn gwneud y laminad yn sefydlog. Gallwch ddefnyddio deunyddiau Isola mewn telathrebu, awyrofod, a chyfrifiaduron cyflym. Mae angen dibynadwyedd da, rheolaeth gwres, ac ansawdd signal yn y meysydd hyn.
Resin FR408HR ar gyfer gwres uchel
Ffabrig gwydr wedi'i wehyddu ar gyfer cryfder a phriodweddau dielectrig
Ffoil copr tenau ar gyfer signalau a phŵer
Haenau cyn-baratoi ar gyfer bondio a sefydlogrwydd
Colled dielectrig isel a chysonyn dielectrig cyson
Wedi'i ddefnyddio mewn telathrebu, awyrofod a chyfrifiaduron
Corfforaeth Rogers
Mae Rogers Corporation yn adnabyddus am ddeunyddiau uwch mewn pcb RF a microdon. Gallwch ddewis o blith llawer o gynhyrchion ar gyfer cylchedau amledd uchel. Mae Rogers 4350B, Rogers 3000, a Rogers 5880 yn boblogaidd. Mae gan y laminadau hyn gysonion dielectrig isel a thangeniad colled isel. Mae ganddynt hefyd ddargludedd thermol uchel. Defnyddir deunyddiau Rogers mewn cylchedau digidol cyflym, radar ceir, a lloerennau.
Dewisiwch eich eitem | Nodweddion allweddol | ceisiadau |
|---|---|---|
Rogers 4350B | Cysonyn Dielectrig: ~3.48 | Cylchedau Digidol Cyflymder Uchel |
Rogers 3000 | Cyson Dielectric Isel | Byrddau Cylchdaith RF |
Rogers 5880 | Nodweddion Trydanol Rhagorol | Offer Telathrebu Uwch |
Deunyddiau Electronig Panasonic
Mae Panasonic Electronic Materials yn gwneud llawer o fathau o lamineiddiad wedi'i orchuddio â chopr. Gallwch eu defnyddio mewn ceir, awyrennau a ffatrïoedd. Mae Panasonic yn canolbwyntio ar gynhyrchion dibynadwy a chemegau resin uwch. Mae eu llinell MEGTRON yn helpu gyda phroblemau AI a chymdeithasol. Mae Panasonic yn gweithio ar syniadau newydd a swbstradau CTE isel ar gyfer amlhaenau sefydlog.
Llinellau Cynnyrch | Cryfderau'r Farchnad |
|---|---|
Laminadau ar gyfer modurol | Segment dibynadwyedd uchel |
Laminadau ar gyfer awyrofod | Cemegau resin uwch |
Laminadau ar gyfer awtomeiddio diwydiannol | Swbstradau CTE isel ar gyfer sefydlogrwydd amlhaen |
Canolbwyntio ar syniadau newydd mewn deunyddiau electronig
Yn buddsoddi yn llinell gynnyrch MEGTRON
Yn cefnogi AI ac anghenion cymdeithasol
Technoleg Shengyi

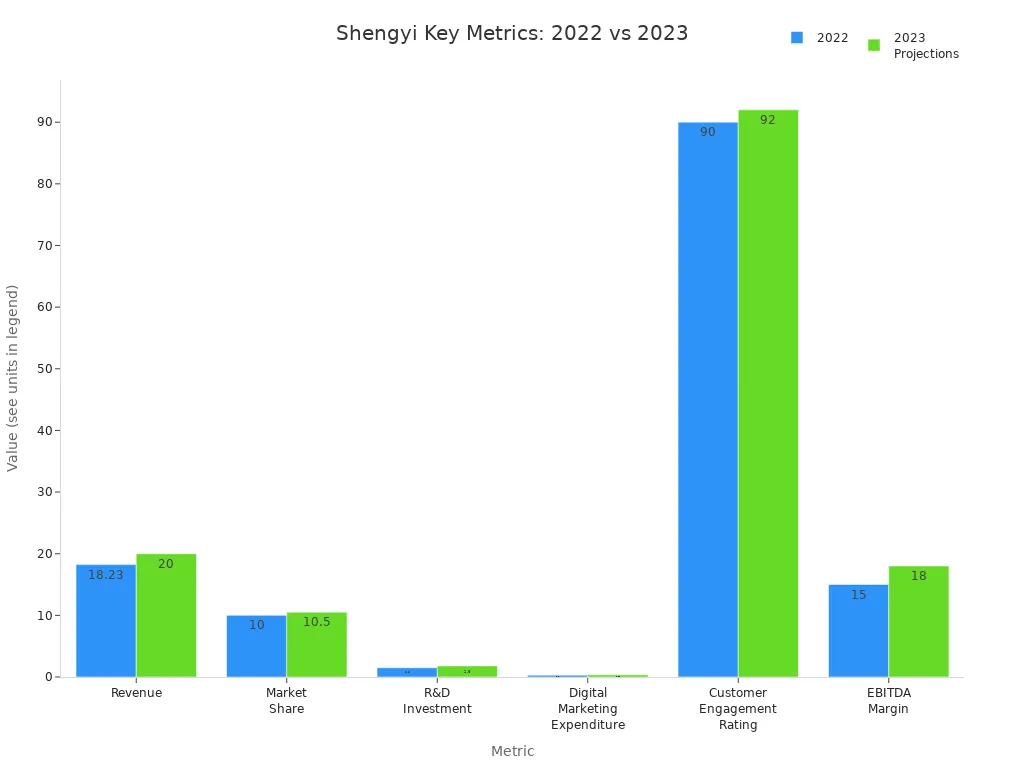

Mae Shengyi Technology yn frand deunydd pcb mawr ledled y byd. Fe welwch eu lamineiddiad wedi'i orchuddio â chopr mewn llawer o electroneg. Mae gan Shengyi tua 10% o'r farchnad pcb fyd-eang. Gallent gyrraedd 10.5% yn fuan. Mae'r cwmni'n gwario llawer ar ymchwil a datblygu. Gwarion nhw RMB 1.5 biliwn yn 2022 ac RMB 1.8 biliwn yn 2023. Mae Shengyi yn arwain mewn arloesedd pcb amledd uchel a dwysedd uchel. Dim ond ychydig o gwmnïau sydd â phatentau tebyg.
Cyfran o'r farchnad fyd-eang o 10%, yn codi i 10.5%
Gwariant cryf ar Ymchwil a Datblygu a marchnata digidol
Ymgysylltiad cwsmeriaid uchel ac ymyl EBITDA
Canolbwyntio ar bcb amledd uchel a dwysedd uchel
Corfforaeth ITEQ
Mae ITEQ Corporation yn gwneud lamineiddiad wedi'i orchuddio â chopr sy'n cydbwyso cost a pherfformiad. Gallwch ddefnyddio eu copr proffil isel iawn ar gyfer swyddi digidol cyflym. Mae gan ITEQ sylfaen FR-4 gref ac mae'n fawr yn Taiwan a Tsieina. Maent yn tyfu yng Ngogledd America, yn bennaf ar gyfer canolfannau data. Mae ITEQ yn rheoli glynu copr llyfn, sy'n helpu dibynadwyedd a pherfformiad. Mae eu cynhyrchion yn sicrhau bod vias yn gweithio'n dda mewn dyluniadau cymhleth.
Gwahaniaethwr Allweddol | Disgrifiad |
|---|---|
Cost a Pherfformiad | Yn cydbwyso cost a pherfformiad yn dda. |
Rhyngwynebau Copr Proffil Isel Iawn | Wedi'i wneud ar gyfer swyddi digidol cyflym. |
Sylfaen FR-4 Cystadleuol | Yn cadw sylfaen gref yn y farchnad. |
Cyrhaeddiad Rhanbarthol | Mwyaf yn Taiwan/Tsieina, yn tyfu yng Ngogledd America ar gyfer canolfannau data. |
Rheoli Gludiad Copr Esmwyth | Yn gwneud cynhyrchion yn fwy dibynadwy ac yn well. |
Trwy Ddibynadwyedd mewn Lamineiddio Dilyniannol | Yn gwneud i gynhyrchion bara'n hirach mewn dyluniadau cadarn. |
Plastigau Nan Ya
Mae Nan Ya Plastics yn gyflenwr mawr o lamineiddiad wedi'i orchuddio â chopr ar gyfer PCB. Fe welwch eu deunyddiau mewn llawer o electroneg a byrddau cylched. Mae Nan Ya yn gwneud lamineiddiadau o ansawdd uchel sy'n bodloni rheolau llym. Mae eu cynhyrchion yn gweithio ar gyfer PCB anhyblyg a hyblyg. Mae deunyddiau Nan Ya yn rhoi inswleiddio, cryfder a sefydlogrwydd gwres da.
Kingboard
Mae Kingboard yn un o'r gwneuthurwyr mwyaf o lamineiddiad wedi'i orchuddio â chopr. Gallwch ddefnyddio eu deunyddiau mewn llawer o swyddi PCB a chylchedau. Mae Kingboard yn gwerthu lamineiddiadau ar gyfer electroneg, ceir a ffatrïoedd. Mae'r cwmni'n adnabyddus am ansawdd da a chynhyrchu llawer. Mae deunyddiau Kingboard yn eich helpu i adeiladu electroneg gref a pharhaol.
Doosan
Mae Doosan yn gwneud deunyddiau uwch ar gyfer electroneg pen uchel. Fe welwch eu lamineiddiad wedi'i orchuddio â chopr mewn ffonau, rhwydweithiau 5G, a byrddau rhwydwaith. Mae Doosan yn paru ei syniadau newydd â'r angen am electroneg fach a thwf 5G. Mae'r cwmni'n canolbwyntio ar ddeunyddiau pen uchel ar gyfer ffonau a lled-ddargludyddion.
Tystiolaeth | Disgrifiad |
|---|---|
Deunyddiau Uwch | Wedi'i wneud ar gyfer electroneg pen uchel fel ffonau a 5G. |
Aliniad y Farchnad | Yn addas ar gyfer yr angen am electroneg fach a 5G. |
Ffocws Cynnyrch | Laminadau wedi'u gorchuddio â chopr ar gyfer byrddau rhwydwaith a deunyddiau ffôn uchaf. |
Goldenmax
Mae Goldenmax yn gwmni pwysig yn y farchnad lamineiddiad copr. Fe welwch eu deunyddiau mewn llawer o ddyluniadau PCB a chylchedau. Mae Goldenmax yn gwerthu lamineiddiadau ar gyfer electroneg, cyfrifiaduron a dyfeisiau cyfathrebu. Mae'r cwmni'n gweithio ar ansawdd a syniadau newydd, gan eich helpu gydag electroneg fodern.
AGC
Mae AGC yn gwneud lamineiddiad wedi'i orchuddio â chopr uwch ar gyfer pcb perfformiad uchel. Gallwch ddefnyddio eu deunyddiau mewn ceir, ffatrïoedd a chyfathrebu. Mae AGC yn canolbwyntio ar syniadau newydd a dibynadwyedd. Mae eu lamineiddiadau'n cefnogi dyluniadau cylched amledd uchel a chyflym.
LG Chem
Mae LG Chem yn cynnig llawer o fathau o lamineiddiad wedi'i orchuddio â chopr ar gyfer electroneg perfformiad uchel. Mae eu deunyddiau'n cadw'r un trwch, hyd yn oed ar ddarnau mawr. Mae LG Chem yn sicrhau bod patrymau'n aros yn glir, sy'n bwysig ar gyfer cylchedau uwch. Rydych chi'n cael cryfder a hydwythedd uchel, sy'n atal craciau pan fydd pethau'n mynd yn boeth ac yn oer. Nid yw deunyddiau LG Chem yn amsugno llawer o ddŵr, felly mae eich electroneg yn para'n hirach. Mae eu lamineiddiadau'n gweithio gyda'r rhan fwyaf o offer ffatri.
nodwedd | Disgrifiad |
|---|---|
Trwch Gwisg | Yn aros yr un trwch ar ddarnau mawr. |
Ffyddlondeb Patrwm | Yn cadw patrymau'n glir ar gyfer electroneg uwch. |
Fêps rhy gryf | Yn rhoi cryfder uchel ar gyfer swyddi anodd. |
elastigedd | Yn plygu heb gracio pan mae'n boeth neu'n oer. |
Amsugno Lleithder Isel | Yn defnyddio ychydig o ddŵr, felly mae electroneg yn para'n hirach. |
Cysondeb | Yn gweithio gyda'r rhan fwyaf o beiriannau lamineiddio. |
Corfforaeth Technoleg Undeb Taiwan
Mae Taiwan Union Technology Corporation (TUC) yn arweinydd byd-eang mewn lamineiddiad wedi'i orchuddio â chopr. Ardal Asia-Môr Tawel, yn enwedig Taiwan a Tsieina, sy'n arwain y farchnad lamineiddiad arbennig wedi'i orchuddio â chopr. Prif gynhyrchion TUC yw TUC862, TUC893, a TU-883. Fe welwch y rhain mewn llawer o electroneg a byrddau cylched. Mae lamineiddiadau TUC yn eich helpu i gael perfformiad uchel a dibynadwyedd yn eich pcb.
TUC862
TUC893
TU-883
Nodyn: Pan fyddwch chi'n dewis brand laminedig wedi'i orchuddio â chopr, meddyliwch am anghenion eich cylched, sut mae'r deunydd yn gweithio, ac enw da'r cwmni. Mae gan bob brand gryfderau arbennig ar gyfer gwahanol swyddi electroneg a pheiriant cylched printiedig.
Cynhyrchion Blaenllaw a Mathau o Ddeunyddiau
FR-4 a Laminadau Safonol
FR-4 yw'r lamineiddiad copr a ddefnyddir fwyaf mewn pcb. Mae ganddo resin epocsi a ffabrig gwydr gwehyddu fel ei sail. Mae hyn yn gwneud y bwrdd yn gryf ac yn ddibynadwy ar gyfer llawer o electroneg. Mae FR-4 yn gweithio ar gyfer pcb un haen ac aml-haen. Mae'n rhoi cryfder da a dargludedd cyson. Gallwch ei ddefnyddio mewn cyfrifiaduron, teclynnau cartref, a rheolyddion ffatri.
Mae cwmnïau mawr fel Isola Group, ITEQ, a Kingboard yn gwneud cynhyrchion FR-4 o'r radd flaenaf. Mae'r laminadau hyn yn dilyn rheolau diogelwch a gwyrdd llym. Mae'r tabl isod yn dangos y prif fanylion technegol a'r ardystiadau:
Manyleb/Ardystiad | Disgrifiad |
|---|---|
RoHS Cydymffurfio | Yn cyfyngu ar bethau peryglus mewn electroneg i'w cadw'n ddiogel. |
Cydymffurfiad REACH | Yn rheoli cemegau yn yr UE ac mae angen adroddiadau llawn arno. |
IEC 61249-2-21 | Yn rhestru rheolau ar gyfer laminadau di-halogen wrth wneud PCB. |
Graddfa UL94 V-0 | Yn dangos ymwrthedd i fflam, yn stopio llosgi'n gyflym heb ddiferion. |
Priodweddau Safonol FR-4 | Mae Tg rhwng 130°C a 150°C, mae Dk tua 4.5. |
Priodweddau FR-4 Tg Uchel | Mae Tg yn 170°C neu fwy, gwell gwres a chryfder. |
FR-4 Di-halogen | Yn dilyn RoHS a WEEE, yn defnyddio atalyddion fflam diogel. |
Colled Isel FR-4 | Wedi'i wneud ar gyfer cylchedau digidol cyflym, yn cadw signalau'n gryf. |
Mae laminadau CEM-1 a CEM-3 yn ddewisiadau rhatach ar gyfer PCB. Maent yn defnyddio seiliau papur neu fat gwydr gydag epocsi. Mae'r rhain yn gweithio'n dda ar gyfer byrddau syml ac electroneg cartref. Maent yn rhoi inswleiddio da ac yn hawdd eu defnyddio.
Awgrym: Gwiriwch bob amser am UL94 V-0 a RoHS wrth ddewis laminadau safonol. Mae'r rhain yn eich helpu i wneud electroneg ddiogel a chryf.
Laminadau Amledd Uchel ac RF
Ar gyfer cylchedau cyflymder uchel neu amledd uchel, mae angen lamineiddiadau arbennig wedi'u gorchuddio â chopr arnoch. Mae gan y deunyddiau hyn golled dielectrig isel a nodweddion trydanol cyson. Mae Rogers Corporation yn arweinydd gyda'i linellau RO4000 ac RT/duroid. Gallwch ddefnyddio'r rhain ar gyfer 5G, radar ceir, a chyfathrebu uwch.
Dyma dabl i gymharu laminadau amledd uchel ac RF poblogaidd:
Deunydd | Gwneuthurwr | Ystod Dk | Ystod Df | Nodweddion allweddol |
|---|---|---|---|---|
Cyfres Rogers RO4000 | Corfforaeth Rogers | 3.38-6.15 | 0.002-0.003 | Gwaith trydanol gwych, hawdd i'w wneud, da ar gyfer swyddi RF amledd canolig |
Cyfres RT/duroid | Corfforaeth Rogers | Yn amrywio | Isel iawn | Laminad uchaf gyda cholled isel iawn, a ddefnyddir mewn swyddi gofod, milwrol, a microdon amledd uchel |
PTFE / Teflon | Cyflenwyr amrywiol | 2.1-2.5 | Eithriadol o isel | Ansawdd signal gorau, colled isel iawn, ond yn anodd ei wneud ac yn costio mwy |
Laminadau Taconic | Taconic | 2.2-10 | 0.0009-0.0037 | Addasadwy, colled isel, yn addas ar gyfer llawer o anghenion RF a microdon |
Cyfres F4B / F4BM | Brandiau Tsieineaidd | 2.2-4.5 | 0.001-0.005 | Dewis rhatach ar gyfer swyddi amledd uchel llai anodd, da am y pris |
Fe welwch chi'r rhain mewn tyrau 5G, radar ceir, a chysylltiadau lloeren. Mae llinellau Rogers RO3000 a Duroid yn gweithio'n dda ar 28 GHz, 39 GHz, ac yn uwch. Mae'r amleddau hyn yn allweddol ar gyfer technoleg diwifr a radar newydd. Mae laminadau PTFE a Teflon yn rhoi'r signalau gorau, ond maent yn costio mwy ac yn anoddach i'w defnyddio.
Nodyn: Ar gyfer radar car ar 24 GHz neu 77 GHz, defnyddiwch ddeunyddiau sefydlog, colled isel fel Rogers RO3003 neu RO3006. Mae'r rhain yn cadw'ch cylched i weithio yn ystod newidiadau gwres ac ysgwyd.
Laminadau Claddedig Copr Hyblyg
Mae laminadau hyblyg wedi'u gorchuddio â chopr yn caniatáu ichi wneud cylchedau sy'n plygu neu'n troelli. Gallwch eu defnyddio mewn llawer o electroneg newydd. Mae laminadau hyblyg wedi'u gorchuddio â chopr polyimid yn ymdopi â gwres uchel ac yn gryf. Maent yn defnyddio resin polyimid a ffoil copr tenau. Mae hyn yn rhoi dewis ysgafn a chadarn i chi ar gyfer mannau bach.
Fe welwch chi laminadau wedi'u gorchuddio â chopr hyblyg yn:
Ffonau, tabledi, a dyfeisiau gwisgadwy. Mae'r rhain yn caniatáu ichi wneud dyfeisiau tenau, hyblyg.
Electroneg ceir, fel dangosfyrddau a synwyryddion. Mae laminadau hyblyg yn goddef gwres a phlygu.
Dyfeisiau meddygol, fel monitorau ECG gwisgadwy. Gallwch chi wneud offer iechyd cludadwy a chyfforddus.
Offer cyfathrebu, fel tyrau ac antenâu 5G. Mae laminadau hyblyg yn cario signalau amledd uchel ac yn cadw pŵer yn gyson.
Laminadau wedi'u gorchuddio â chopr anhyblyg sydd orau ar gyfer byrddau gwastad, cryf. Mae laminadau hyblyg wedi'u gorchuddio â chopr ar gyfer rhannau sy'n symud neu'n plygu. Mae laminadau hyblyg wedi'u gorchuddio â chopr polyimid yn rhoi'r cymysgedd gorau o blygu, gwrthsefyll gwres ac inswleiddio. Gallwch ymddiried yn y rhain ar gyfer electroneg perfformiad uchel.
Awgrym: Dewiswch y laminad cywir ar gyfer eich gwaith bob amser. Laminadau wedi'u gorchuddio â chopr hyblyg sydd orau ar gyfer rhannau symudol. Laminadau wedi'u gorchuddio â chopr anhyblyg sydd orau ar gyfer byrddau cryf, gwastad.
Gallwch ddewis o blith llawer o frandiau pcb mawr ar gyfer lamineiddiadau copr hyblyg. Mae Panasonic, Doosan, ac LG Chem yn gwneud cynhyrchion da ar gyfer electroneg cartref a ffatri. Mae'r deunyddiau hyn yn cadw'ch cylchedau'n gweithio hyd yn oed mewn mannau anodd.
Cymwysiadau mewn Dylunio PCB a Chylched
Perfformiad a Dibynadwyedd
Rydych chi eisiau i'ch pcb gweithio'n dda am amser hirMae'r deunyddiau rydych chi'n eu dewis yn bwysig iawn. Mae lamineiddiad wedi'i orchuddio â chopr yn helpu eich electroneg i aros yn oer ac yn gryf. Mae hefyd yn helpu signalau i symud heb broblemau. Os dewiswch y deunyddiau cywir, ni fydd eich bwrdd yn mynd yn rhy boeth nac yn colli signal.
Mae dewis y swbstrad cywir yn helpu gyda gwres, cryfder a thrydan.
Mae trwch y copr yn gadael i ddigon o gerrynt lifo ond nid yw'n gwneud y bwrdd yn drwm nac yn gostus.
Mae profion uniondeb signal yn gwirio am golled dielectrig isel. Mae hyn yn angenrheidiol ar gyfer cylchedau amledd uchel.
Mae profion thermol yn dangos pa mor dda mae eich bwrdd yn tynnu gwres mewn dyluniadau pwerus.
Mae dargludedd thermol yn dweud pa mor dda y mae deunydd yn symud gwres. Os ydych chi'n defnyddio laminad â dargludedd thermol uchel, gall eich pcb oeri'n well. Mae hyn yn cadw'ch electroneg yn ddiogel ac yn gweithio'n iawn. Ond, gall trosglwyddo gwres gwell gostio mwy, yn enwedig gyda laminadau wedi'u seilio ar epocsi.
Gallwch weld sut gwaith gwahanol ddeunyddiau mewn amodau caled. Er enghraifft, mae gan Taiyo THP-100DX1 a DuPont CB100 dymheredd trawsnewid gwydr a chyfraddau ehangu gwahanol. Mae'r niferoedd hyn yn dangos pa mor dda y mae'r laminad yn ymdopi â gwres a straen.
Deunydd | Tg (°C) | CTE (ppm/°C) | Cymhareb Modwlws Elastig |
|---|---|---|---|
Taiyo THP-100DX1 | 155 | 81 | 1 |
DuPont CB100 | 115 | 47.2 | 3 |
Ardystiadau Diwydiant
Mae ardystiadau yn eich helpu i wybod bod eich deunyddiau'n ddiogel ac yn ddibynadwy. Dylech chwilio am laminadau sy'n dilyn rheolau llym. Mae'r rheolau hyn yn sicrhau bod eich pcb yn gweithio mewn mannau anodd ac yn para'n hirach.
Gofyniad IPC | Ymestyniad Isafswm (%) | Straen Cyfrifedig (%) | Asesiad Risg |
|---|---|---|---|
IPC-6012B Dosbarth 3/A | 18 | ~ 2 i 4.6 | Dim risg o farwolaeth babanod |
Mae profion yn dangos bod laminadau da yn para llawer o gylchoedd heb dorri. Er enghraifft, canfu modelau FEA a phrofion go iawn fod rhai deunyddiau wedi para dros 200 o gylchoedd cyn gwisgo allan. Mae'r profion hyn yn chwilio am broblemau fel craciau casgen a blinder thermol.
Awgrym: Gwiriwch bob amser am sgoriau IPC-6012B Dosbarth 3/A ac UL94 V-0 wrth ddewis laminad wedi'i orchuddio â chopr. Mae'r ardystiadau hyn yn golygu y bydd eich deunyddiau'n gweithio'n dda ac yn cadw'ch electroneg yn ddiogel.
Gallwch ymddiried mewn laminadau epocsi ardystiedig i roi perfformiad cryf a dibynadwy yn eich dyluniadau cylched.
Sut i Ddewis Laminad Claddedig Copr ar gyfer PCB
Meini Prawf Dethol Allweddol
Pan ddewiswch laminiad wedi'i orchuddio â chopr, dylech chi feddwl am ychydig o bethau allweddol. Mae'r pethau hyn yn helpu eich bwrdd i weithio'n dda a pharhau'n hirach. Dyma'r prif bethau i edrych arnynt:
Cysonyn dielectrig: Mae hyn yn helpu i atal colli signal mewn cylchedau cyflym.
Dargludedd thermol: Mae llif gwres da yn cadw'ch bwrdd yn oer ac yn ddiogel.
Gwrth-fflam: Mae hyn yn gwneud eich bwrdd yn fwy diogel rhag tân.
Cryfder mecanyddol: Mae deunyddiau cryf yn helpu'ch bwrdd i ymdopi â straen.
Sefydlogrwydd dimensiynol: Mae deunyddiau sefydlog yn cadw eu siâp pan fydd pethau'n newid.
Gwrthiant cemegol: Gall rhai deunyddiau ymdopi â chemegau a ddefnyddir wrth wneud byrddau.
Cost: Mae angen i chi ddod o hyd i gydbwysedd da rhwng pris ac ansawdd.
Ystyriaethau amgylcheddol: Dewiswch ddeunyddiau sy'n dilyn RoHS ac sy'n aros yn sefydlog mewn llawer o leoedd.
Awgrym: Gwnewch yn siŵr bob amser bod eich deunyddiau'n bodloni rheolau diogelwch ac amgylcheddol cyn i chi ddechrau eich dyluniad.
Deunydd Cyfatebu i Gymhwysiad Cylchdaith
Dylech chi ddewis deunyddiau sy'n cyd-fynd â'ch anghenion cylchedMae'r tabl isod yn dangos sut mae gwahanol nodweddion yn bwysig i'ch dyluniad:
Eiddo | Disgrifiad | Pwysigrwydd mewn Dylunio |
|---|---|---|
Cyfansoddol deilectrig | Yn newid sut mae signalau'n symud a sut rydych chi'n rheoli impedans. | Angenrheidiol ar gyfer dyluniadau cyflymder uchel. |
Tymheredd Trawsnewid Gwydr (Tg) | Yn dangos pan fydd y resin yn mynd yn feddal. | Mae Tg uwch yn golygu gwell sefydlogrwydd yn ystod y cydosod. |
Math Ffoil Copr a Gludiant | Yn effeithio ar ba mor dda y mae'r copr yn aros ar y bwrdd. | Mae bondio cryf yn atal haenau rhag pilio i ffwrdd. |
Trwch a Sefydlogrwydd Dimensiynol | Yn cadw haenau wedi'u halinio ac yn signalau'n gyson. | Hanfodol ar gyfer byrddau gyda llawer o haenau. |
Mae angen i chi baru cyflymder signal a phriodweddau dielectrig ar gyfer cylchedau cyflym. Dewiswch y trwch a'r drefn gywir o haenau ar gyfer eich bwrdd. Mae dargludedd thermol da yn helpu cylchedau pŵer i weithio'n well. Dewiswch bob amser ddeunyddiau sydd â'r gwrthiant fflam a'r ymwrthedd cemegol cywir. Dywedwch wrth eich gwneuthurwr beth sydd ei angen arnoch, a gofynnwch iddynt wirio a yw'r deunyddiau'n gweithio ar gyfer eu proses.
Nodyn: Rydych chi'n cael y canlyniadau gorau pan fyddwch chi'n siarad â'ch gwneuthurwr yn gynnar ac yn dweud wrthyn nhw pa ddeunyddiau sydd eu hangen arnoch chi.
Mae gan bob brand ei gryfderau arbennig ei hun mewn laminad wedi'i orchuddio â chopr. Mae'r tabl isod yn dangos beth sy'n eu gwneud yn wahanol:
Meini Prawf | Enghreifftiau Brand |
|---|---|
Ansawdd Cynnyrch | Mae laminadau da yn helpu i atal problemau a methiannau. |
Cystadleurwydd Pris | Nanya PCB, Technoleg Shengyi |
Arloesi Technolegol | Parc Electrochemical, AT&S |
Dibynadwyedd y Gadwyn Gyflenwi | Ynys, Kingboard |
Cydymffurfiad Amgylcheddol | Shengyi, Young Poong |
Wrth ddewis deunyddiau ar gyfer eich pcb, cofiwch yr awgrymiadau hyn: Gwiriwch a yw'r deunyddiau'n gryf ac yn dargludo trydan yn dda. Gwnewch yn siŵr eu bod yn cyd-fynd â'ch rheolau dylunio. Dewiswch ddeunyddiau sy'n gweithio ar gyfer sut rydych chi eisiau i'ch bwrdd berfformio. Defnyddiwch laminadau di-glud os oes angen llawer o rannau bach yn agos at ei gilydd. Dewiswch ddeunyddiau polyimid os bydd eich bwrdd yn mynd yn boeth iawn.
Edrychwch ar daflenni data bob amser a gofynnwch i arbenigwyr cyn i chi benderfynu.
Cwestiynau Cyffredin
Beth yw prif rôl laminedig wedi'i orchuddio â chopr mewn pcb?
Laminad wedi'i orchuddio â chopr yw'r sylfaen o byrddau print bwrdd. Mae'n gwneud y bwrdd yn gryf. Mae'n helpu signalau i symud rhwng rhannau. Mae'r haen copr yn cysylltu popeth yn hawdd.
Sut ydych chi'n dewis y deunyddiau cywir ar gyfer cylchedau amledd uchel?
Dewiswch ddeunyddiau â cholled dielectrig isel. Gwnewch yn siŵr bod ganddyn nhw briodweddau trydanol cyson. Mae'r rhain yn helpu signalau i aros yn glir ac yn gyflym mewn swyddi amledd uchel.
Pam mae deunyddiau hyblyg yn bwysig mewn electroneg fodern?
Mae deunyddiau hyblyg yn gadael i ddyfeisiau blygu neu droelli. Gallwch eu defnyddio mewn dyfeisiau gwisgadwy ac offer meddygol. Maent hefyd yn gweithio mewn electroneg ceir. Mae'r deunyddiau hyn yn gwneud cynhyrchion yn ysgafnach ac yn gryfach.
Pa ardystiadau ddylech chi eu gwirio ar gyfer deunyddiau pcb?
Gwiriwch am ardystiadau UL94 V-0 a RoHS. Mae'r rhain yn dangos bod y deunyddiau'n ddiogel. Maent hefyd yn bodloni rheolau pwysig ar gyfer electroneg.
Allwch chi ddefnyddio'r un deunyddiau ar gyfer pob cymhwysiad pcb?
Na, ni allwch ddefnyddio'r un peth ar gyfer pob swydd. Mae angen deunyddiau arbennig ar bob swydd. Cydweddwch gryfder, ymwrthedd gwres a hyblygrwydd y deunydd â'ch dyluniad.
