Вақте ки шумо мехоҳед идеяи электронии худро амалӣ кунед, шумо бояд схемаро ба файли Гербер табдил диҳед. Схема нишон медиҳад, ки қисмҳо чӣ гуна пайваст мешаванд. Файли Гербер ба мошинҳо мегӯяд, ки чӣ тавр тахтаро созанд. Барои дидани фарқиятҳои асосӣ ба ҷадвали зер нигаред:
ҷанбаи | Файлҳои схемавӣ | Файлҳои Gerber |
|---|---|---|
Мақсад | Пайвастҳои барқӣ ва мантиқ | Дастурҳои тарҳбандии ҷисмонӣ ва истеҳсолӣ |
Маълумоти интиқолшуда | Муносибатҳои байни қисмҳо | Тафсилоти қабатҳо, контурҳо ва маълумоти пармакунӣ |
Таркиби файл | Як файл барои схема | Якчанд файл барои ҳар як қабати тахта |
Шумо барои гузаштан аз схема ба Гербер аз нармафзори тарроҳии PCB истифода мебаред. Барои ин, шумо қадамҳои зеринро иҷро мекунед:
Дар лоиҳаи худ файли корӣ эҷод кунед.
Файлҳои истеҳсолии лозимиро интихоб кунед.
Қабатҳои мувофиқро барои содирот интихоб кунед.
Файлҳои Gerber-ро барои хатогиҳо тафтиш кунед.
Маслиҳат: Номҳои равшани файлҳо ва форматҳои дуруст барои пешгирӣ кардани мушкилот ҳангоми истеҳсол кӯмак мекунанд.
Таҷҳизоти асосӣ
Донед, ки файлҳои схемавӣ ва файлҳои Гербер яксон нестанд. Файлҳои схемавӣ нишон медиҳанд, ки чӣ гуна чизҳо пайваст мешаванд. Файлҳои Гербер ба мошинҳо мегӯянд, ки чӣ тавр тахтаро созанд.
истифода бурдан Тарҳи PCB нармафзор барои тағир додани схемаи шумо ба файлҳои Гербер. Ҳар як қадамро иҷро кунед, то ҳамаи қабатҳо ва тафсилотро дар бар гиред.
Пеш аз фиристодани файлҳои Gerber-и худ, ҳамеша онҳоро бо як барномаи тамошобин санҷед. Ин ба шумо дар ёфтани хатогиҳо ва пешгирӣ аз мушкилоти гаронбаҳо кӯмак мекунад.
Бо худ равшан сӯҳбат кунед Истеҳсолкунандаи PCBБа онҳо ҳамаи файлҳо ва тафсилоти лозимиро барои кори бефосила диҳед.
Санҷиши қоидаҳои тарроҳиро иҷро кунед (DRC) дар нармафзори худ барои муайян ва ислоҳи мушкилот барвақт. Ин қадам вақтро сарфа мекунад ва маҳсулоти ниҳоии шуморо беҳтар мекунад.
Шарҳи мухтасари схемаи Гербер
Схема чист?
Шумо тарҳи тахтаи схемаи чопии худро бо схема оғоз мекунед. Ин расмест, ки нишон медиҳад, ки чӣ гуна қисмҳо пайваст ва якҷоя кор мекунанд. Дар тарҳи PCB, схема расмест, ки нишон медиҳад, ки чӣ гуна тахтаи схема кор мекунад. Шумо рамзҳоро барои чизҳое ба монанди резисторҳо, конденсаторҳо, микросхемаҳо ва симҳо мебинед. Ин рамзҳо ба шумо кӯмак мекунанд, ки бубинед, ки чӣ гуна барқ ҳаракат мекунад ва лоиҳаи шумо чӣ гуна кор мекунад. Вақте ки шумо ба схема нигоҳ мекунед, шумо метавонед пеш аз гузаштан хатогиҳо ё пайвастҳои гумшударо пайдо кунед.
Файлҳои Гербер чистанд?
Пас аз анҷом додани схемаи худ, шумо бояд файлҳои герберро созедИн файлҳо ба мошинҳо нишон медиҳанд, ки чӣ тавр тахтаи шуморо сохтан мумкин аст. Ҳар як файли гербер дастурҳоро барои қисмҳои гуногуни тахта медиҳад. Шумо файлҳоро барои қабатҳои мисӣ, ниқобҳои кафшерӣ, экранҳои абрешимӣ ва сӯрохиҳо хоҳед дошт. Ин аст он чизе ки шумо одатан дохил мекунед:
Тасвири қабати болоии ноқили мисӣ дар PCB
Тасвири қабати поёнии роҳҳои мисӣ дар PCB
Тасвири ниқоби кафшер барои қабати болоӣ
Тасвири ниқоби кафшери қабати поёнӣ
Тасвир барои экрани абрешимӣ дар қабати болоӣ
Тасвир барои экрани абрешимӣ дар қабати поёнӣ
Маълумот дар бораи сӯрохиҳо, ба монанди макони ҷойгиршавӣ ва он чизе, ки онҳо мекунанд
Буришҳои дохилӣ ва дигар қадамҳои коркард
Файле, ки ном ва мақсади ҳар як файли дар боло зикршударо нишон медиҳад
Ба шумо ҳамаи ин файлҳо лозиманд, то боварӣ ҳосил кунед, ки тахтаи шумо дуруст сохта шудааст.
Чаро файлҳои Гербер муҳиманд
Файлҳои Гербер хеле муҳиманд дар раванди схемавӣ ба гербер. Истеҳсолкунандагон ин файлҳоро барои дуруст сохтани тахтаи шумо истифода мебаранд. Шумо хатогиҳои камтар ва тахтаҳои беҳтар мегиред. Файлҳои гербер маълумоти муфассали тарроҳиро пешниҳод мекунанд, ки ба истеҳсолкунандагон дар сохтани тахтаҳои хуби схемавӣ кӯмак мекунад. Онҳо бо бисёр асбобҳои CAM кор мекунанд, аз ин рӯ шумо метавонед файлҳои худро ба осонӣ ба ширкатҳои гуногун фиристед. Формати стандартӣ барои пешгирӣ кардани нофаҳмиҳо ва сарфаи вақт кӯмак мекунад. Файлҳои гербер дар тамоми ҷаҳон истифода мешаванд, аз ин рӯ ҳама метавонанд якҷоя кор кунанд. Вақте ки шумо файлҳои дурустро истифода мебаред, шумо корҳоро тезтар ва ҳамвортар мекунед.
Маслиҳат: Пеш аз фиристодани файлҳои гербери худ барои тайёр кардан, ҳамеша онҳоро тафтиш кунед. Ин қадам ба шумо кӯмак мекунад, ки аз хатогиҳо ва таъхирҳои гарон пешгирӣ кунед.
Омода кардани схемаи худ
Сабти схемавӣ (Сохтани ё ворид кардани схема)
Шумо тарҳрезии PCB-и худро бо ин кор оғоз мекунед гирифтани схемавӣИн маънои онро дорад, ки шумо расмеро месозед ё меоред, ки нишон медиҳад, ки чӣ тавр ҳамаи қисмҳо пайваст мешаванд. Гирифтани схема ба шумо имкон медиҳад, ки лоиҳаи худро пеш аз сохтани тахтаи воқеӣ ба нақша гиред.
Интихоби маъмули нармафзор: KiCad, EasyEDA, Altium Designer, Eagle, OrCAD
Барои сабти схемаҳо асбобҳои зиёди тарроҳии PCB мавҷуданд. Инҳоянд чанде аз маъмултаринҳо:
KiCad: Ройгон ва кушодаасос. Он дорои хусусиятҳои хуб барои корбарони нав ва ботаҷриба мебошад.
EasyEDA: Онлайн кор мекунад ва истифодааш осон аст. Он барои шурӯъкунандагон хуб аст ва ба шумо имкон медиҳад, ки бо дигарон онлайн кор кунед.
Дизайнери Алтиум: Воситаҳои пешрафта дорад ва истифодааш осон аст. Бисёре аз мутахассисон аз он истифода мебаранд.
ущоб: Ба созандагон ва дастаҳои хурд маъқул аст. Он бо Autodesk кор мекунад ва лоиҳаҳои абриро дастгирӣ мекунад.
OrCAD: Дар саноат истифода мешавад ва пурқувват аст. Он дорои асбобҳои қавӣ барои озмоиш ва санҷиши схемаҳо мебошад.
DipTrace: Истифодааш осон аст ва ба шумо имкон медиҳад, ки моделҳои сеченака бубинед. Он ҳам барои корбарони навкор ва ҳам барои корбарони пешрафта хуб аст.
Маслиҳат: Нармафзори гуногунро санҷед, то он чизеро, ки ба малака ва ниёзҳои шумо мувофиқ аст, пайдо кунед.
Ҳангоми тартиб додани схема, шумо бояд қадамҳои зеринро иҷро кунед:
Ҷамъоварии талабот: Муайян кунед, ки схемаи шумо бояд чӣ кор кунад ва ба он чӣ қадар қувва лозим аст.
Компонентҳоро интихоб кунедҚисмҳоеро интихоб кунед, ки ба лоиҳаи шумо мувофиқ бошанд. Барои маълумоти бештар ба варақаҳои маълумот нигаред.
Эҷоди рамзҳои ҷузъӣ: Аз китобхонаи нармафзор истифода баред ё барои ҳар як қисм рамзҳои худро эҷод кунед.
Пайваст кардани ҷузъҳо: Барои пайваст кардани қисмҳо сим кашед. Санҷед, ки ҳар як пайвастшавӣ дуруст аст.
Санҷиши қоидаҳои тарҳрезӣ (DRC): Барои ёфтани пайвастҳои гумшуда ё нодуруст санҷиш гузаронед.
Санҷиши хатогиҳо ва тавлиди рӯйхати шабакавӣ
Пеш аз гузаштан ба кор, шумо бояд схемаи худро барои хатогиҳо тафтиш кунед. Аксари нармафзорҳои тарроҳии PCB асбобҳо барои ин доранд. Санҷиши қоидаҳои тарроҳӣ (DRC) ба шумо кӯмак мекунад, ки мушкилотро ба монанди гум шудани симҳо ё пинҳои нодуруст муайян кунед. Ислоҳи инҳо барвақт вақт ва пулро сарфа мекунад.
Пас аз санҷидани хатогиҳо, шумо рӯйхати шабакаро тартиб медиҳед. Рӯйхати шабака рӯйхатест, ки нишон медиҳад, ки чӣ гуна ҳар як қисм дар схемаи шумо пайваст мешавад. Он дорои тамғаҳои шабака, номҳои истинод ва рақамҳои PIN мебошад. Рӯйхати шабака схемаи шуморо бо тарҳбандии PCB пайваст мекунад. Барои гузаштан аз схема ба файлҳои гербер бе хато ба шумо рӯйхати дурусти шабака лозим аст.
Эзоҳ: Пеш аз оғози тарҳбандии PCB, ҳамеша рӯйхати шабакавии худро аз назар гузаронед. Ин қадам ба шумо кӯмак мекунад, ки баъдтар аз хатогиҳои калон пешгирӣ кунед.
Хатогиҳои маъмулии схемавӣ
Ҳангоми тартиб додани схемаҳо бисёриҳо хатогиҳои якхела мекунанд. Аз ин мушкилот эҳтиёт шавед:
Пайвастҳои нодуруст ё гумшуда байни қисмҳо
Истифодаи аломатҳои нодуруст барои қисмҳо
Фаромӯш кардани нишонгузорӣ кардани шабакаҳо ё сигналҳо
Симҳое, ки убур мекунанд ва боиси нофаҳмиҳо мешаванд
Санҷиши қоидаҳои тарроҳӣ иҷро намешавад
Шумо метавонед ин хатогиҳоро тавассути санҷиши кори худ ва истифодаи абзорҳои санҷиши хатогиҳо дар нармафзори худ пешгирӣ кунед.
Барнома | Беҳтарин Барои | Хусусиятҳои асосии |
|---|---|---|
KiCad | Ҳама корбарон | Ройгон, кушодаасос ва дорои хусусиятҳо |
EasyEDA | шурӯъкунандагон | Ҳамкории вебӣ, осон ва абрӣ |
Дизайнери Алтиум | Мутахассисон | Стандарти пешрафта, саноатӣ |
ущоб | Эҷодкорон, лоиҳаҳои хурд | Ҳамгироии Autodesk, қулай барои корбар |
OrCAD | Саноат, симулятсия | Воситаҳои пуриқтидор ва пурқуввати таҳлилӣ |
DipTrace | Шурӯъкунандагон, мутахассисон | Моделсозии 3D, истифодааш осон |
Шумо метавонед дар раванди схематикӣ то гербер бо интихоби нармафзори дуруст, санҷидани хатогиҳо ва пешгирӣ аз хатогиҳои маъмулӣ хуб кор кунед.

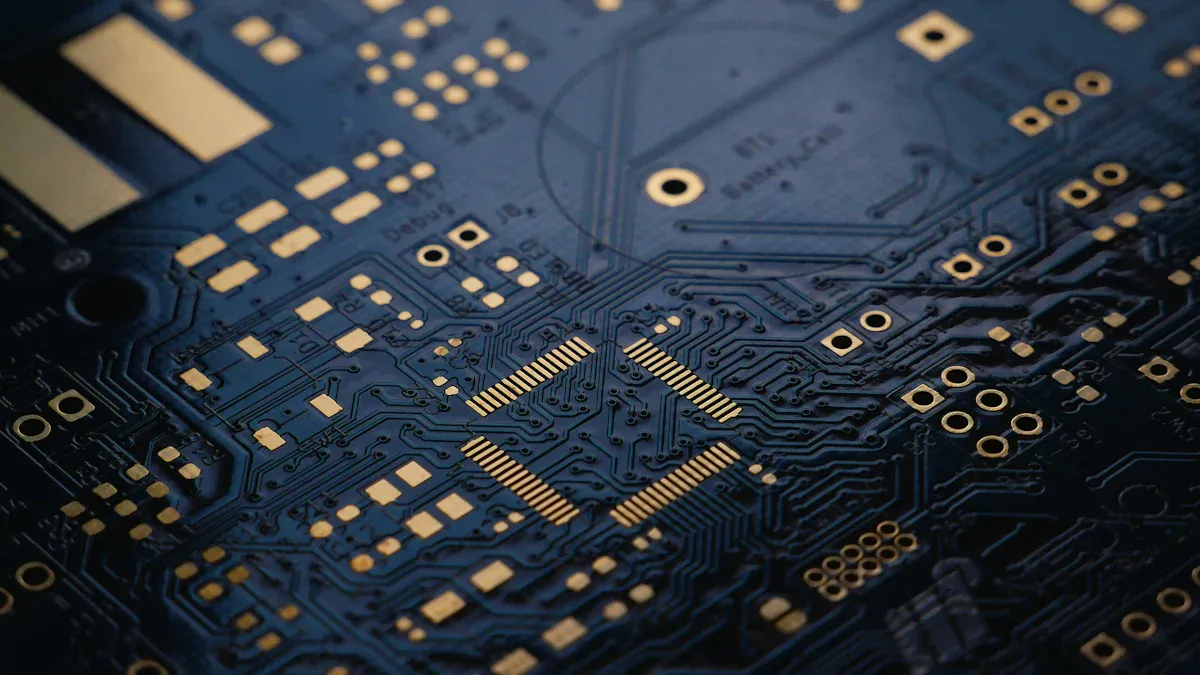

Тарҳбандии PCB аз Schematic
Нақшаи тарҳбандии PCB
Шумо барои гузаштан аз схема ба нармафзори тарроҳӣ истифода мебаред Тарҳбандии PCBНармафзор ба шумо имкон медиҳад, ки қисмҳоро дар муҳаррири схемавӣ интихоб ва интиқол диҳед. Шумо метавонед дубора тарҳҳои кӯҳнаро истифода баред ва қисмҳои схемаи худро пайваст кунед. Ин ба шумо дар лоиҳаҳои калон кӯмак мекунад. Вақте ки схемаи шумо ба итмом мерасад, шумо онро дар тарҳбандии холии PCB мегузоред. Нармафзор маълумоти қисмҳо ва қоидаҳои тарроҳиро меорад. Ин ба шумо имкон медиҳад, ки сохтани тахтаи схемавии чопии худро зуд оғоз кунед. Ин қадам дар раванди схемавӣ ба гербер муҳим аст.
Маслиҳат: Барои тозаву озода нигоҳ доштани кори худ, аз KiCad, Altium Designer ё EasyEDA истифода баред.
Ҷойгиркунии ҷузъҳо ва масир
Шумо бояд ҳар як қисмро дар PCB бо роҳи оқилона ҷойгир кунед. Ҷойгиркунии хуб ба кори хуби тахтаи шумо мусоидат мекунад ва ба сохтани он мусоидат мекунад. Қисмҳоеро, ки ба ҳам наздиканд, ҷойгир кунед. Пайвандҳои сигналро барои мувофиқат бо шабакаҳои схемаи худ пайваст кунед. Вақте ки имкон доред, пайравҳои кӯтоҳ ва ростро истифода баред. Барои тахтаҳои сахт, пайравҳои уфуқӣ ва амудиро дар қабатҳои гуногун истифода баред.
Инҳоянд чанд маслиҳати хуб барои роҳнамоӣ:
Сигналҳои баландсуръатро тавассути сатҳи заминии мустаҳкам равона кунед.
Барои боздоштани нуқтаҳои гарм, виаҳоро дар шабака ҷойгир кунед.
Барои қатъ кардани домҳои гармӣ, хамҳои 135-дараҷаро барои пайгирӣ истифода баред.
Барои пешгирӣ кардани хати кӯтоҳ, фосилаи байни хатҳоро калонтар кунед.
Барои кам кардани садо, сатҳҳои заминии аналогӣ ва рақамиро аз ҳам ҷудо нигоҳ доред.
Роҳҳои ҷараёни баландро васеътар кунед, то гармкуниро қатъ кунед.
Конденсаторҳои ҷудошавандаро рост ба пинҳои IC пайваст кунед.
Эзоҳ: Ҷойгиркунӣ ва равона кардани қисмҳо бо эҳтиёт ба шумо кӯмак мекунад, ки ҳангоми сохтани файлҳои гербер аз мушкилот пешгирӣ кунед.
Санҷиши қоидаҳои тарроҳӣ
Пеш аз содир кардани файлҳои гербери худ, як амалро иҷро кунед Санҷиши қоидаҳои тарҳрезӣ дар нармафзори PCB-и шумо. DRC мушкилотеро ба монанди хатогиҳои фосила ва паҳнои хурди пайгирӣ пайдо мекунад. Ҳамеша аз системаи стандартии номгузории қабатҳо истифода баред ва номҳои қабатҳоро дубора тафтиш кунед. Ин санҷишҳо ба шумо кӯмак мекунанд, ки хатогиҳоро барвақт пайдо кунед ва боварӣ ҳосил кунед, ки PCB-и шумо барои истеҳсол омода аст.
Санҷиши қоидаҳои тарҳрезӣ | Чаро ин муҳим аст |
|---|---|
Ҷойгир кардан | Мушкилоти кӯтоҳ ва гуфтугӯи мутақобила қатъ мешавад |
Паҳнои пайгирӣ | Пайвастҳои вайроншударо бозмедорад |
Номгузории қабат | Содироти файлро дуруст мекунад |
Маслиҳат: Пеш аз содир кардани файлҳои гербер, DRC-ро иҷро кунед, то вақт ва пулро сарфа кунед.
Файлҳои Герберро содир ва тасдиқ кунед
Содироти файлҳои Гербер
Туро зарур аст тарҳи худро ба файлҳои гербер содир кунед пеш аз он ки шумо платаи схемаи чопии худро барои истеҳсол фиристед. Ин қадам муҳим аст, зеро истеҳсолкунандагон ин файлҳоро барои сохтани PCB-и шумо истифода мебаранд. Ҳар як нармафзори тарроҳии PCB роҳи худро барои содироти файлҳо дорад, аммо раванд аз рӯи нақшаи монанд амал мекунад. Ин аст, ки чӣ тавр шумо метавонед ин корро дар баъзе асбобҳои маъмул анҷом диҳед:
Тарҳбандии pcb-и худро дар нармафзор кушоед.
Ба меню равед ва имкони содирот ё кашидани файлҳоро пайдо кунед.
Феҳристи баромадро интихоб кунед, ки дар он файлҳои худро захира кардан мехоҳед.
Ҳамаи қабатҳои лозимиро барои истеҳсолот интихоб кунед.
Имконотро барои форматҳои стандартии файли гербер муқаррар кунед.
Барои натиҷаҳои беҳтар, танзимоти иловагиро танзим кунед.
Барои эҷоди файлҳо, тугмаро пахш кунед.
Файлҳои пармакуниро барои сӯрохиҳо ва гузаргоҳҳо эҷод кунед.
Роҳи файлро тафтиш кунед, то боварӣ ҳосил кунед, ки файлҳо дар он ҷо ҳастанд.
Шумо бояд ин қадамҳоро дар абзорҳо ба монанди KiCad, Eagle ва Allegro PCB Editor иҷро кунед. Масалан, дар Eagle, шумо файли .brd-ро мекушоед, аз Cam Processor истифода мебаред, файли дурусти кориро интихоб мекунед ва боварӣ ҳосил мекунед, ки барои ҳар як қабат файли гербер илова мекунед. Дар KiCad, шумо менюи Plot-ро истифода мебаред, қабатҳоро интихоб мекунед ва файлҳои пармакуниро эҷод мекунед. Дар Allegro, шумо асбоби Artwork-ро истифода мебаред, ҳамаи қабатҳои заруриро илова мекунед ва параметрҳоро пеш аз эҷоди асари рассомӣ муқаррар мекунед.
Маслиҳат: Ҳамеша феҳристи баромад ва номҳои файлҳои худро дубора тафтиш кунед. Ин ба шумо кӯмак мекунад, ки аз нофаҳмиҳо ва гум шудани файлҳо пешгирӣ кунед.
Ҳамаи қабатҳо ва контурҳоро дохил кунед
Шумо бояд ҳар як қабат ва контурро дар бар мегирад дар файлҳои гербери шумо. Набудани қабат метавонад боиси аз кор мондани PCB-и шумо ё кор накардани он тавре ки шумо мехоҳед, гардад. Дар ин ҷо рӯйхати қабатҳое оварда шудааст, ки шумо бояд дохил кунед:
Қабати болоии мис (БОЛО)
Қабати мисии поёнӣ (BOT)
Рӯйпӯши ниқоби кафшерӣ (SMT)
Ниқоби кафшери поёнӣ (SMB)
Рӯйпӯши хамираи кафшерӣ (SPT)
Поёни хамираи кафшерӣ (SPB)
Рӯйпӯши абрешимӣ (SST)
Поёни экрани абрешимӣ (SSB)
Қисми болоии васлкунӣ (AST)
Қисми поёнии васлкунӣ (ASB)
Қабати истеҳсолӣ (FAB) барои тафсилот ба монанди пармакунӣ, буришҳо ва васлкунӣ
Таърифҳои диафрагма
Нақшаи тахта
Шумо бояд боварӣ ҳосил кунед, ки барои ҳар як файл формати дурустро истифода мебаред. Формати ҳар як қабат бояд ба он чизе, ки истеҳсолкунандаи шумо интизор аст, мувофиқат кунад. Агар шумо формати нодурустро истифода баред, мошинҳо метавонанд файлҳои шуморо нахонанд. Ҳамеша формати файлҳои пармакунӣ ва контурҳоро тафтиш кунед. Баъзе истеҳсолкунандагон формати Excellon-ро барои файлҳои пармакунӣ ва формати RS-274X-ро барои қабатҳо мехоҳанд.
Эзоҳ: Агар шумо фаромӯш кунед, ки контури тахта ё файли пармакуниро дохил кунед, pcb-и шумо шояд дуруст сохта нашуда бошад.
Бо Gerber Viewer тасдиқ кунед
Пас аз содироти файлҳои гербери худ, шумо бояд онҳоро бо як тамошобини гербер санҷед. Ин абзор ба шумо имкон медиҳад, ки файлҳои худро ҳамон тавре ки истеҳсолкунанда онҳоро мебинад, бубинед. Шумо метавонед тамошобинони ройгони герберро онлайн пайдо кунед. Ҳар як файлро кушоед ва мушкилотро ҷустуҷӯ кунед. Дар ин ҷо хатогиҳои маъмуле ҳастанд, ки шумо метавонед пайдо кунед:
Номувофиқатии тарҳрезӣ байни қабатҳо
Фосилаҳои нокифоя байни пайҳо ё болиштҳо
Форматҳои файли кӯҳна ё нодуруст
Қабатҳои бақайдгирифтанашуда ё нодуруст ҷойгиршуда
Файлҳои нопурра ё қабатҳои гумшуда
Рӯйхати нодурусти диафрагма
Номгузории нодурусти қабат
Файлҳои пармакунӣ ё контури тахта гум шудаанд
Номутобиқатии ниқоби кафшер
Пайгирии паҳнои сифрӣ
Маълумоти холӣ ё вайроншуда
Номҳои норавшани файлҳо
Пеш аз фиристодани файлҳои худ ба истеҳсолкунанда, шумо бояд ин хатогиҳоро ислоҳ кунед. Агар шумо сӯрохиҳои гумшуда, контурҳои нодуруст ё рангҳои аҷибро бинед, ба тарҳи pcb-и худ баргардед ва файлҳоро дубора содир кунед. Ҳамеша барои ҳар як қабат форматҳои дурусти файли герберро истифода баред. Ин қадам дар раванди схемавӣ ба гербер ба шумо кӯмак мекунад, ки аз таъхирҳо ва хароҷоти иловагӣ канорагирӣ кунед.
Маслиҳат: Ҳар дафъае, ки содиротро анҷом медиҳед, аз гербер тамошобин истифода баред. Ин санҷиши оддӣ метавонад шуморо аз хатогиҳои калон наҷот диҳад.
Файлҳои Герберро барои истеҳсол пешниҳод кунед
Омода кардани файлҳо барои пешниҳод
Пеш аз фиристодани файлҳо ба истеҳсолкунандаи pcb, шумо бояд онҳоро омода кунед. Аввалан, ҳамаи файлҳои худро тафтиш кунед, то боварӣ ҳосил кунед, ки ҳеҷ чиз гум нашудааст. Файлҳои Gerber, файлҳои пармакунӣ ва дигар ҳуҷҷатҳои худро дар як ҷузвдони ZIP ҷойгир кунед. Ин лоиҳаи шуморо тоза ва осон нигоҳ медорад. Аксари истеҳсолкунандагон файлҳоро дар форматҳо ба монанди RS-274X барои Gerber ва Excellon барои маълумоти пармакунӣ мехоҳанд. Агар шумо қайдҳо ё дастурҳои махсус дошта бошед, шумо бояд файли Readme-ро илова кунед.
Дар ин ҷо ҷадвале аст, ки нишон медиҳад файлҳое, ки шумо бояд дохил кунед:
Номҳои файлҳо | Тавсифи |
|---|---|
Ҷамъкунӣ | Тартиби қабатҳоро дар тахта нишон медиҳад |
Файли пармакунии Excellon | Рамзҳои асбобҳо ва нуқтаҳои XY барои ҳамаи сӯрохиҳо доранд |
Рӯйхати асбобҳои пармакунӣ | Асбобҳои заруриро барои пармакунӣ номбар мекунад |
Боло, поён, мисии дохилӣ | Нишон додани нишонаҳои металлӣ дар pcb |
Ниқоби кафшер (боло/поён) | Маълумот барои қабатҳои ниқоби кафшер дорад |
Экрани абрешимӣ (боло/поён) | Номҳо ва аломатҳои қисмҳоро нишон медиҳад |
Нақшаи тахта ва фрезеркунӣ | Андоза, буришҳо ва шакли тахтаро нишон медиҳад |
Рӯйхати рамзи диафрагма/D | Агар шумо формати RS-274X-ро истифода набаред, лозим аст |
Қитъаҳои хамираи кафшерӣ | Нишон медиҳад, ки хамираи кафшерро дар куҷо ҷойгир кардан лозим аст |
Файлҳои DXF/DWG | Файлҳои иловагии CAD барои истинод |
Дастурамали махсус | Ҳар гуна қоидаҳои иловагӣ барои истеҳсолкунандаи pcb |
Маслиҳат: Пеш аз фишурдани файлҳои худ, онҳоро дар барномаи Gerber кушоед. Ин ба шумо дар ёфтани қабатҳои гумшуда ё нодуруст кӯмак мекунад.
Бо истеҳсолкунанда муошират кунед
Шумо бояд ба истеҳсолкунандаи PCB-и худ тамоми маълумоти дурустро пешниҳод кунед. Муоширати хуб ба пешгирии хатогиҳо ва тезтар шудани корҳо мусоидат мекунад. Ҳангоми фиристодани файлҳои худ, инҳоро дар бар гиред:
Ҳамаи файлҳои тарроҳӣ, ба монанди файлҳои Гербер ва пармакунӣ
Файли Readme бо тафсилоти тахта ва ниёзҳои махсус
Маълумот дар бораи маҷмӯи тахтаҳо ва маводҳо
Эзоҳҳо дар бораи анҷоми сатҳ, ранги ниқоби кафшер ва ранги экрани абрешимӣ
Ҳар гуна қоидаҳои махсус, ба монанди "Қабатҳоро инъикос накунед"
Аз истеҳсолкунандаи худ пурсед, ки оё онҳо метавонанд санҷиши DFM-ро анҷом диҳанд. Ин санҷиш пеш аз оғози истеҳсоли платаи шумо мушкилотро муайян мекунад. Агар шумо савол дошта бошед, бо истеҳсолкунандаи худ барвақт сӯҳбат кунед. Онҳо метавонанд ба шумо дар ҳалли мушкилот ва боварӣ ҳосил кардан аз дуруст сохта шудани PCB-и шумо кӯмак расонанд.
Маслиҳатҳои ниҳоӣ барои муваффақият
Барои он ки фармоиши pcb-и шумо хуб анҷом дода шавад, ин қадамҳоро иҷро кунед:
Ҳамаи файлҳои заруриро, ба монанди Top Silkscreen, Top Copper, Bottom Copper, NC Drill ва Board Outline, илова кунед.
Барои шарҳи тарҳ ва дархостҳои махсуси худ файли Readme-ро ҷойгир кунед.
Санҷиши DFM-ро иҷро кунед, то боварӣ ҳосил кунед, ки тарҳи шумо ба қоидаҳои истеҳсолкунанда мувофиқат мекунад.
Барои санҷидани дурустии кушода ва намуди зоҳирии ҳамаи файлҳо, аз барномаи Gerber истифода баред.
Боварӣ ҳосил кунед, ки пайҳо ва фосилаҳои шумо барои истеҳсолкунандаи pcb-и шумо кофӣ калонанд.
Номҳои равшани файлҳо ва форматҳои дурустро истифода баред.
Барои ҳалли зудтари мушкилот, бо истеҳсолкунандаи худ дар тамос бошед.
Бисёре аз истеҳсолкунандагони pcb асбобҳо ва дастурҳои ройгон барои кӯмак ба шумо доранд. Аз инҳо барои тафтиши кӯтоҳҳо, қабатҳои гумшуда ё ҷойҳои нодуруст истифода баред. Санҷишҳои бодиққат ва муоширати хуб ба шумо кӯмак мекунанд, ки ҳар дафъа тахтаи схемаи чопии аъло ба даст оред.
Агар шумо ҳар як қадамро риоя кунед, шумо метавонед дар тарроҳии PCB натиҷаҳои хуб ба даст оред. Ҳамеша файлҳои худро бо истифода аз тамошобини Gerber санҷед. Боварӣ ҳосил кунед, ки паҳнои пайгирии шумо дуруст аст. Ҳар як қабатро дар файлҳои худ дохил кунед. Ҷадвали зер нишон медиҳад, ки чӣ гуна санҷиши кори шумо ба шумо кӯмак мекунад:
Фоида | Таъсири |
|---|---|
Афзоиши сатҳи муваффақият | Зиёда аз 95% муваффақияти гузариши аввал |
Оқибатҳои хароҷот | Аз хатогиҳои гаронарзиш канорагирӣ мекунад |
Тасдиқи файл | Риояи қоидаҳои тарҳрезиро таъмин мекунад |
Кӯшиш кунед, ки қоидаҳои махсуси тарроҳиро истифода баред, то тахтаи худро беҳтар созед. Шумо инчунин бояд бо истеҳсолкунандагон сӯҳбат кунед, то кӯмак гиред ва хатогиҳоро пешгирӣ кунед.
Саволҳои зиёд такрормешуда
Фарқи байни схема ва файли Гербер чист?
Нақша нишон медиҳад, ки чӣ гуна қисмҳо дар схемаи шумо пайваст мешаванд. Файли Гербер ба мошинҳо дастурҳо оид ба сохтани тахтаи схемаи чопии шумо медиҳад. Шумо схемаро барои тарҳрезӣ ва файли Герберро барои истеҳсол истифода мебаред.
Оё ман метавонам барои эҷоди файлҳои Gerber аз нармафзори ройгон истифода кунам?
Бале, шумо метавонед аз абзорҳои ройгон ба монанди KiCad ё EasyEDA истифода баред. Ин барномаҳо ба шумо имкон медиҳанд, ки схемаи худро тарроҳӣ кунед ва файлҳои Gerber-ро барои истеҳсол содир кунед. Бисёре аз ҳаваскорон ва донишҷӯён онҳоро барои лоиҳаҳои худ истифода мебаранд.
Пеш аз фиристодани файлҳои Gerber ба истеҳсолкунанда, ман бояд чиро тафтиш кунам?
Шумо бояд файлҳои Gerber-и худро дар барномаи тамошобин кушоед. Қабатҳои гумшуда, контурҳои нодуруст ё хатогиҳоро тафтиш кунед. Боварӣ ҳосил кунед, ки файлҳои пармакунӣ ва контури тахтаро дохил кардаед. Номҳои равшани файлҳо барои пешгирӣ аз нофаҳмиҳо кӯмак мекунанд.
Чаро истеҳсолкунандагон ба файлҳои пармакунӣ дар баробари файлҳои Гербер ниёз доранд?
Пармакунӣ ба мошинҳо нишон медиҳад, ки дар куҷо барои қисмҳо ва гузаргоҳҳо сӯрох кардан лозим аст. Бе ин пармакунӣ, тахтаи шумо сӯрохиҳои дуруст нахоҳад дошт. Ҳамеша онҳоро бо пармакунии Gerber-и худ дохил кунед.
