選擇合適的電路板對於獲得良好的性能至關重要。陶瓷 PCB、FR4 和 MCPCB 各有其優勢。陶瓷 PCB 因其散熱性能更佳，非常適合高功率應用。 FR4 常用於多層板。它具有良好的電氣絕緣性，而且價格更便宜，非常適合日常使用。金屬芯 PCB 最適合控制 LED 燈或發熱設備的熱量。
不同的應用需要不同類型的PCB。例如，航空航天系統需要在嚴苛的環境下持久耐用。醫療設備需要精確的電氣性能。了解這些差異，您就可以根據需求選擇合適的PCB。
關鍵要點
陶瓷PCB板耐熱性好，而且非常堅固。它們最適合用於醫療工具和航太設備等強大的設備。
FR4 電路板價格便宜，適用於常見的電子設備。但它們的耐熱性和快速訊號處理能力較差。
金屬芯印刷電路板 (MCPCB) 具有良好的導熱性，而且堅固耐用。它們非常適合 LED 燈和電動工具。
根據設備的熱量、電力需求和成本選擇 PCB 以獲得最佳匹配。
選擇正確的 PCB 可以讓您的設備使用壽命更長、運作更好，從而節省您的資金。
陶瓷 PCB、FR4 和金屬芯 PCB 概述
陶瓷PCB：定義和特性
陶瓷PCB採用氧化鋁或氮化鋁等材料。這些材料堅固耐用，散熱性能極佳。它們非常適合用於記憶體模組等高功率應用。其導熱係數在28至280 W/mK之間。這比FR4電路板好得多，非常適合高溫環境。
陶瓷PCB還能絕緣，並在溫度變化時保持穩定。它們的膨脹率與零件相匹配，從而延長使用壽命。它們非常適合汽車燈和太陽能電池板等高頻應用。陶瓷PCB堅固耐用，抗震性強，是重型作業的可靠之選。
FR4：定義與特性
FR4 由玻璃纖維和環氧樹脂製成。它價格低廉，性能優良，因此在電子產品中廣受歡迎。 FR4 電路板可以多層結構，適合不同的設計。它們具有良好的絕緣性、強度高，且導熱性能良好。
IPC-4101/21 和 IPC-4101/24 等標準制定了 FR4 品質規則。這些板材以防火耐用而聞名。 FR4 是日常電路板的靈活選擇。
金屬芯印刷電路板：定義與特性
金屬芯印刷電路板 (MCPCB) 具有優異的散熱性能。它們由銅層、導熱中間層和金屬基座組成。這種設計可以快速散熱，非常適合 LED 燈。
與 FR4 板不同，MCPCB 無需電鍍孔。這使得它們更易於製造且散熱性能更佳。其強大的散熱性能使其成為 LED 系統等發熱設備的理想選擇。
比較關鍵屬性
熱管理能力
良好的熱控制有助於延長電路板的使用壽命。 陶瓷 PCB 在這方面非常出色，因為它們散熱性能好。它們的導熱係數在 28 到 280 W/mK 之間。這意味著它們可以防止設備過熱，延長使用壽命。 陶瓷 PCB 最適合用於儲存晶片和太陽能電池板等高功率用途。
金屬芯印刷電路板 (MCPCB) 散熱性能也很好。它們有一個金屬底座，通常是鋁或銅。這個底座可以快速散熱，保持零件冷卻。這使得 金屬芯印刷電路板 非常適合 LED 燈和其他熱設備。 FR4板 價格較便宜，但散熱效果不佳。它們更適合不太熱的設備，例如日常電子產品。
尖端： 使用 陶瓷PCB or 金屬芯印刷電路板 如果您的設備變得很熱或耗電量很大。
電氣性能和穩定性
PCB 處理電力的能力會影響其效能。 FR4板 因其能保持訊號穩定而廣受歡迎。它們的介電常數 (Dk) 通常在 4.2 到 4.7 之間。這使得它們非常適合用於常規電子設備。但對於速度更快的電路來說，即使 Dk 值略有提升也能帶來很大幫助。
陶瓷 PCB 較適合高頻使用。它們絕緣性能好，訊號損失更少。這使得它們非常適合用於汽車燈和先進的通訊系統。 金屬芯印刷電路板 主要用於散熱，但也能很好地控制訊號。它們非常適合需要散熱和訊號穩定性的LED設備。
選擇PCB時，請檢查Dk和耗散因數(Df)。這些會影響訊號品質和電氣性能。
機械強度和耐久性
PCB 的強度顯示它能夠承受多大的壓力。 陶瓷 PCB 非常堅固，抗震抗衝擊。這使得它們非常適合航空航天系統等高難度作業。 FR4板 強度較低，但適用於大多數電子設備。它們的玻璃和樹脂材質使其在正常使用下非常堅固。
金屬芯PCB 強度高，耐熱性佳。金屬基底使其在惡劣條件下也能保持堅韌。強度測試方法如下：
測試類型 | 目的 |
|---|---|
彎曲測試 | 檢查其承受多次彎曲的能力。 |
靜態彎曲試驗 | 測量對拉力和推力的反應。 |
動態彎曲試驗 | 測試它在反复壓力下如何保持。 |
推壓彎曲試驗 | 觀察它對不同方向的力如何反應。 |
卷對彎試驗 | 測試在狹小空間內彎曲，這對於緊密的設計很重要。 |
備註：對於承受巨大壓力或震動的設備，請選擇 陶瓷PCB or 金屬芯印刷電路板 超过 FR4板.
成本和製造複雜性
選擇電路板時，成本和製造難度都很重要。每種類型的電路板—陶瓷的, FR4以及 金屬基板—有其自身的成本和生產需求。
陶瓷 PCB 太陽能板在供熱和發電方面效果顯著，但前期成本較高。製造太陽能板需要特殊的工具和技能，耗時且耗力。但它們使用壽命長，可以同時完成多項任務。例如，它們通常不需要額外的冷卻系統。這使得它們成為航太設備或醫療工具等應用的明智選擇。儘管它們初期成本較高，但由於可靠性高，隨著時間的推移，它們可以節省成本。
FR4板 是最便宜、最容易製造的。它們非常適合製造許多日常電子產品。多層 FR4板 因其設計靈活且成本低而廣受歡迎。這使得它們非常適合那些注重省錢的設備。但它們的散熱和功耗表現不佳。這可能意味著以後在冷卻或維修方面需要花費更多。
金屬芯印刷電路板 價格和性能都處於中等水平。它們有一個金屬核心，有助於冷卻 LED 燈等設備。它們的價格高於 FR4板 但少於 陶瓷PCB。製作它們比 陶瓷板 但比 FR4板。這使得它們成為需要一定熱量控制但又不需要花費太多的設備的理想選擇。
尖端： 使用 陶瓷PCB 為發熱或高功率設備節省日後開支。選擇 FR4板 尋找便宜的電子產品。選擇 金屬芯印刷電路板 像 LED 燈一樣，實現成本和熱控制的混合。
每種PCB類型的優缺點
陶瓷PCB：優點和缺點
陶瓷 PCB 堅固耐用，耐熱性極佳，非常適合高難度作業。以下是您應該了解的資訊：
優點:
優異的熱量控制：陶瓷 PCB 散熱性能良好，導熱係數在 28 至 280 W/mK 之間。這使得它們非常適合用於太陽能電池板和內存晶片等高功率設備。
非常強壯：這些 PCB 抗震動和衝擊，因此可以在航空系統等惡劣環境下長期使用。
穩定的電力：陶瓷材料具有絕緣性能，且在不同溫度下保持穩定。這使得它們能夠可靠地用於汽車燈等高頻用途。
低膨脹：陶瓷 PCB 受熱時膨脹很小。這與其上的部件相匹配，有助於延長其使用壽命。
缺點:
更貴：陶瓷 PCB 成本更高，因為它們需要特殊的材料和工具。
更難製作：製作陶瓷 PCB 需要高級技能，這可能需要更多時間，並且會限制可用數量。
不靈活：與 FR4 或 MCPCB 不同，陶瓷 PCB 很硬，不適合需要彎曲的設計。
尖端：對於需要良好熱控制和強度的工作，請選擇陶瓷 PCB，即使它們的前期成本較高。
FR4：優點和缺點
FR4 因其價格低廉且用途廣泛而廣受歡迎。讓我們來看看它的優缺點。
優點:
经济适用：FR4 是一種低成本的選擇，非常適合製造大量日常電子產品。
絕緣性好：它可以很好地阻斷電流，保持訊號清晰並防止短路。
足夠強大：FR4 板堅固耐用，適合常規用途。
耐火：FR4符合安全規則，因此不易著火。
容易取得：FR4 隨處可見，購買簡單，可快速取得。
靈活的設計：FR4 板可以有多層，從而允許安裝複雜的電路。
缺點:
不宜高溫：FR4 散熱效果不佳，因此不適合用於熱設備。
高速訊號問題：在高頻下，FR4 可能會遺失訊號。
吸收水分：FR4 吸收水分，會改變其電氣性能。
可以改變形狀：熱或濕度會導致 FR4 膨脹或收縮，這可能會影響其工作方式。
備註：FR4 對於廉價項目來說是一個明智的選擇，但對於熱或高速設備來說則不然。
金屬芯PCB：優點和缺點
金屬芯印刷電路板 (MCPCB) 的設計旨在耐熱且經久耐用。以下是它們的優點和不足之處。
優點:
出色的熱處理能力：MCPCB 使用鋁或銅等金屬來快速散熱。這使得它們非常適合 LED 燈和電源設備。
良好的訊號性能：這些 PCB 即使在高速下也能保持訊號強勁。它們非常適合射頻設備和快速計算機。
堅固耐用：金屬底座使它們堅固耐用，因此它們在工廠或汽車等惡劣條件下也能很好地工作。
在許多地方使用：MCPCB 廣泛應用於衛星、醫療工具和伺服器。
缺點:
成本更高：由於 MCPCB 採用金屬芯且製造方式特殊，因此其價格比 FR4 板更高。
較重：金屬底座增加了重量，這可能不適合便攜式設備。
需要時間製作：製造 MCPCB 需要特殊技能，這會減慢生產速度並增加成本。
尖端：對於需要良好熱控制和強度的設備，尤其是高功率或快速系統，請選擇 MCPCB。

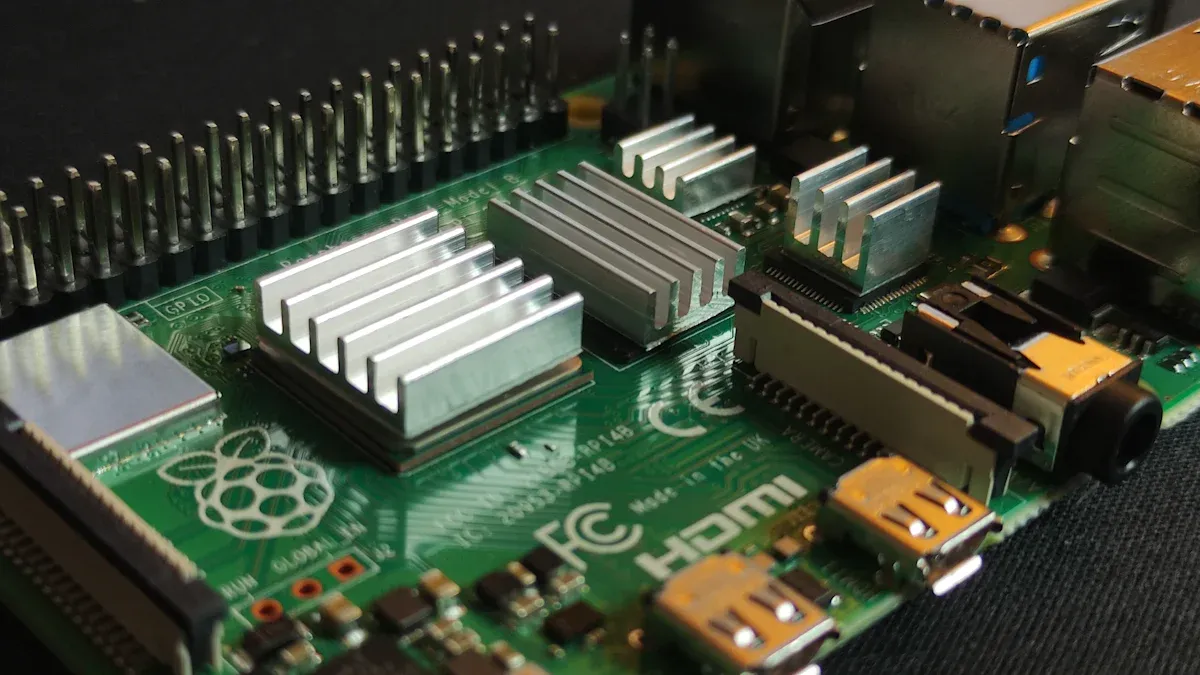

用例和應用
陶瓷PCB的應用
陶瓷 PCB 非常適合需要熱控制的嚴苛應用。它們用於航空航天系統，以應對極端高溫和震動。其良好的散熱性能使其成為儲存晶片和太陽能電池板等功率裝置的理想選擇。
在汽車領域，陶瓷PCB用於LED大燈和安全系統。這些應用需要穩定的性能和耐溫度變化的能力。 X光機和超音波設備等醫療設備也使用陶瓷PCB。它們性能可靠，絕緣性能良好，能夠滿足精密工作的需求。
FR4的應用
FR4 是日常電子產品的經濟實惠的選擇。它適用於手機、筆記型電腦和遊戲機等電子設備。多層 FR4 板對於具有複雜電路的小型設備非常有用。
FR4 也用於工廠控制系統，因為它安全且防火。路由器和交換器等網路工具通常依賴 FR4。它價格實惠，性能良好，但不太耐高溫。 FR4 是通用電路板的常見選擇。
金屬芯PCB的應用
金屬芯PCB適用於需要優異熱控制的應用。它們常用於LED燈，以防止過熱並延長使用壽命。這些PCB也用於電源和馬達控制器，因為在這些應用中，冷卻至關重要。
在電信領域，金屬芯印刷電路板 (MCPCB) 可保持快速電路穩定和訊號清晰。它們也用於汽車電子設備，例如引擎控制器，這些設備對強度和耐熱性至關重要。金屬芯印刷電路板 (MCPCB) 在成本和性能之間取得平衡，使其適用於多種應用。
選擇PCB類型時要考慮的因素
熱能和電力需求
選擇 PCB 時，請考慮散熱和電力需求。 LED 燈或電源等設備會產生大量熱量。這些設備需要具有良好散熱性能的材料。 陶瓷 PCB 非常適合這種用途，導熱係數在 28 到 280 W/mK 之間。它們能保持部件冷卻並正常工作。 金屬芯PCB 還能很好地散熱，非常適合高功率設備。 FR4板 價格較便宜，但散熱效果不太好。它們更適合低功耗設備。
電氣性能也非常重要。快速電路需要能夠保持訊號穩定的材料。 陶瓷 PCB 具有出色的絕緣性能和防止訊號損耗的特性，非常適合高頻應用。 HyperLynx 或 Ansys SIwave 等工具可以測試訊號品質。務必檢查介電常數 (Dk) 和阻抗控制，以避免訊號問題。
尖端：選擇 陶瓷PCB 適用於高熱或高頻設備。使用 FR4板 適用於普通電子產品。
預算和成本
選擇 PCB 時，預算很重要。 FR4板 價格最便宜，簡單的雙層電路板每平方英吋成本約為0.10美元。這使得它們非常適合量產設備。但它們的散熱和訊號處理能力較差，後製維修成本可能會更高。
金屬芯PCB 平衡成本和性能。它們的價格超過 FR4板 但少於 陶瓷PCB。其良好的熱控制能力可透過減少冷卻需求來節省成本。 陶瓷 PCB 價格最貴，但耐用且耐熱性最好。對於醫療工具或航太設備等關鍵用途來說，它們物有所值。
備註： 簡單的 FR4板 比複雜的便宜 陶瓷PCB。但它們可能無法滿足您的所有需求。
環境和機械因素
PCB 的使用環境會影響您的選擇。對於極端高溫或震動， 陶瓷PCB 是最堅固的。它們耐熱、耐壓，非常適合用於汽車或飛機。 金屬芯PCB 由於採用金屬底座，因此也很堅固。
振動和熱衝擊模擬等測試可以檢查PCB的強度。 HALT/HASS測試可以及早發現薄弱點，確保品質。 FR4板 強度較低，但在辦公室或家庭等安全的地方也能正常運作。
尖端： 挑選 陶瓷PCB or 金屬芯PCB 適用於惡劣條件。使用 FR4板 適用於室內、穩定的環境。
特定應用的需求
選擇合適的 PCB 取決於您的專案需求。不同行業需要特殊的功能來確保設備運作良好。無論您需要強度、熱控制還是良好的電氣性能，選擇合適的 PCB 都至關重要。
陶瓷 PCB 非常適合處理熱量並保持訊號穩定。在航空航太領域，它們在極端高溫和震動下也能正常運作。它們非常適合衛星和飛機系統。 MRI 和 CT 掃描儀等醫療工具也使用 陶瓷PCB.這些電路板可靠且精確，適合高頻任務。
FR4板 是日常電子產品的經濟實惠的選擇。手機、筆記型電腦和遊戲機等設備經常使用它們。它們價格低廉且靈活，非常適合大規模生產。然而，它們在高溫或高壓環境下工作效果不佳。
金屬芯印刷電路板 (MCPCB) 平衡成本和性能。汽車引擎控制單元 (ECU) 中使用它們，因為它們耐熱且耐用。它們也用於工廠機器人，幫助機器平穩可靠地運作。
不同行業使用 PCB 的方式如下：
行業 | 應用類型 | 範例設備 | 層 | 產品特色 |
|---|---|---|---|---|
消費類電子產品 | 智能手機 | 手機和筆記型電腦 | 10-12 | 高密度電路，經濟實惠的設計 |
汽車業 | 引擎控制單元 (ECU) | 汽車引擎 | 6-8 | 耐熱性、耐久性 |
醫療器械 | 影像系統 | MRI 和 CT 掃描儀 | 12-16 | 訊號可靠，精度高 |
航空航天與國防 | 航空電子學 | 衛星和飛機 | 8-12 | 在極熱和震動環境下工作 |
工業自動化 | 機器人 | 工廠機器人 | 6-10 | 堅固可靠 |
尖端：選擇之前，請考慮專案的熱量、電力和強度需求。使用 陶瓷PCB 對於高功率任務， FR4板 價格實惠的設計，以及 金屬芯印刷電路板 適用於熱敏感項目。
選擇正確的 PCB 取決於您的設備需要什麼。 陶瓷 PCB 能夠很好地處理熱量和電流。它們非常適合醫療工具或航空航天系統等強大的設備。 FR4板 價格低廉，用途廣泛。它們最適合用於日常用品和多層設計。 金屬芯PCB 堅固耐用，可控制熱能。它們是LED燈和工廠機器的理想選擇。
考慮一下您的暖氣、電力和預算需求。 陶瓷板 適合艱難的工作。 FR4板 有利於省錢。 金屬芯印刷電路板 成本和散熱控制是關鍵因素。選擇合適的PCB有助於您的設備更有效率地工作，並延長使用壽命。
常見問題
1. 陶瓷 PCB、FR4 和 MCPCB 之間的主要差異是什麼？
陶瓷PCB板具有良好的導熱和導電性能。 FR4電路板價格低廉，適用於日常電子產品。 MCPCB板堅固耐用，導熱性能好，非常適合LED燈和電源設備。
尖端：根據設備的熱量、強度和成本需求進行選擇。
2. 哪種 PCB 類型最適合高功率應用？
陶瓷 PCB 是高功率設備的首選。其導熱係數高達 28–280 W/mK，能有效散熱。這可以防止設備過熱，延長使用壽命。
備註：MCPCB 也適用於電力設備，但不如陶瓷板有效。
3. FR4板適合高頻電路嗎？
FR4 電路板適用於常規電子設備，但不適用於高速電路。它們的介電常數 (Dk) 可能會導致高速訊號問題。
忠告：對於高頻任務，請使用陶瓷 PCB，因為它們的電絕緣性能更好。
4. 為什麼陶瓷 PCB 比較貴？
陶瓷PCB採用氧化鋁或氮化鋁等特殊材料。製造它們需要先進的工具和技能，這會增加成本。但它們的強度和性能使其物有所值。
尖端：對於醫療工具或航太設備等重要用途，請選擇陶瓷 PCB。
5. 我該如何決定使用哪種 PCB 類型？
考慮設備的散熱、電力和強度需求。對於發熱設備，請選擇陶瓷或金屬芯印刷電路板 (MCPCB)。對於成本較低的設計，請選擇 FR4。選擇與您的專案相符的 PCB 類型，以獲得最佳效果。
提醒：注重長期可靠性，而不僅僅是節省前期資金。
