ifihan

Ẹ kú àbọ̀ sí ẹ̀kọ́ ìṣètò PCB Altium Designer tó péye yìí. Ìtọ́sọ́nà yìí fún wa ní ìtọ́ni pípé láti ṣe àtúnṣe àwòrán ìṣètò rẹ sí pátákó ìtẹ̀wé tó dára, tó sì ṣe é ṣe fún iṣẹ́. Yálà o ń ṣe àgbékalẹ̀ PCB àkọ́kọ́ rẹ tàbí o ń tún àwọn ọgbọ́n rẹ ṣe, ẹ̀kọ́ yìí bo gbogbo ìpele pàtàkì pẹ̀lú àwọn àpẹẹrẹ tó wúlò.

Altium Designer jẹ́ ẹ̀rọ ìṣètò PCB tó gbajúmọ̀ ní ilé-iṣẹ́, tí ẹgbẹẹgbẹ̀rún àwọn onímọ̀ ẹ̀rọ àti ilé-iṣẹ́ kárí ayé ń gbẹ́kẹ̀lé. Àwọn ẹ̀yà ara rẹ̀ tó lágbára ń mú kí iṣẹ́ ọnà tó gbéṣẹ́ rọrùn láti àwọn pákó onípele méjì tó rọrùn sí àwọn ètò onípele púpọ̀. Ìkẹ́kọ̀ọ́ yìí dá lórí ọ̀nà tó wúlò nípa lílo iṣẹ́ àgbékalẹ̀ olùṣàkóso fólítì gidi, èyí tó ń jẹ́ kí o lóye àwọn ìlànà àti ìdí tó wà lẹ́yìn ìpinnu kọ̀ọ̀kan.

Ohun ti Iwọ Yoo Kọ

Nípa píparí ẹ̀kọ́ yìí, ìwọ yóò mọ:

• Pipe bisesenlo PCB lati sikematiki si awọn faili iṣelọpọ
• Gbígbé àwọn àwòrán sínú olóòtú PCB nípa lílo Àwọn Ìyípadà Ìmọ̀-ẹ̀rọ (ECO)
• Ipò àwọn ohun èlò pàtàkì fún ipa ọ̀nà tó dára jùlọ àti ìdúróṣinṣin àmì
• Iṣeto awọn ofin apẹrẹ lati rii daju iṣelọpọ
• Awọn ọna itọsọna afọwọṣe ati ibaraenisepo
• Ṣíṣẹ̀dá ilẹ̀ àti ìṣàkóso ìtújáde bàbà
• Ìdánilójú àti ìpinnu ìrúfin Ṣàyẹ̀wò Òfin Apẹrẹ (DRC)
• Ìwòran 3D àti ìmúrasílẹ̀ fáìlì ìṣelọ́pọ́ ìkẹyìn

Prerequisites

Ṣaaju ki o to bẹrẹ ikẹkọ yii, rii daju pe o ni:

• Altium Designer ti fi sori ẹrọ (ẹya 20 tabi nigbamii ni a ṣeduro)
• Oye ipilẹ ti awọn sikematiki itanna ati awọn aami paati
• Apẹrẹ apẹrẹ ti a pari ti o ṣetan fun apẹrẹ PCB
• Ìmọ̀ nípa ìfọwọ́sowọ́pọ̀ Altium Designer (wúlò ṣùgbọ́n kò pọndandan)
• Àwọn ìlànà ìṣàpẹẹrẹ PCB olùpèsè (ìwọ̀n ìtẹ̀síwájú, ìparẹ́, nípasẹ̀ àwọn ìwọ̀n)

Àpẹẹrẹ Àkópọ̀ Iṣẹ́ Àgbékalẹ̀

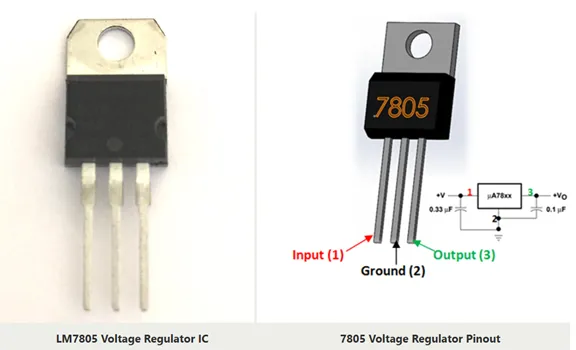

Ìkẹ́kọ̀ọ́ yìí lo àpẹẹrẹ tó wúlò: ẹ̀rọ amúṣẹ́dá voltaji LM7805 tó rọrùn ṣùgbọ́n tó pé. Iṣẹ́ yìí ń fi gbogbo àwọn ìlànà ìṣètò PCB hàn nígbà tí ó ṣì wà fún àwọn olùbẹ̀rẹ̀. Ẹ̀rọ náà ń yí voltaji DC tó ga jù (7-35V) padà sí ìṣẹ̀dá 5V tó dúró ṣinṣin, èyí tó jẹ́ ohun tí wọ́n sábà máa ń béèrè fún nínú ọ̀pọ̀ iṣẹ́ ẹ̀rọ itanna. Bákan náà, a tún ń ṣe ìtọ́sọ́nà ìgbésẹ̀-ní-ìgbésẹ̀ nípa bí a ṣe ń lo àti bí a ṣe ń lo software Altium Designer. A ń jíròrò àwọn iṣẹ́ àti àwọn ẹ̀yà ara tó yàtọ̀ síra.

Awọn pato iṣẹ akanṣe:

• Ìṣètò: LM7805 linear folti regular pẹ̀lú àlẹ̀mọ́ ìfàsílé/ìjáde
• Àwọn ohun èlò: Ó tó nǹkan bí àwọn apá mẹ́wàá sí mẹ́ẹ̀ẹ́dógún pẹ̀lú IC, àwọn capacitors, àwọn resistors, àti àwọn LED
• Ìwọ̀n Báàdì: 50mm × 40mm (apẹẹrẹ kékeré tó yẹ fún ìṣàpẹẹrẹ)
• Iye Awọn Ipele: Apẹrẹ Awọn Ipele 2 (Awọn Ipele Ejò ti Oke ati Isalẹ)
• Ìṣòro: Ó rọrùn fún àwọn olùbẹ̀rẹ̀ nígbà tí wọ́n ń ṣe àfihàn àwọn ọ̀nà iṣẹ́ ajé

Ṣiṣẹda iwe PCB tuntun kan

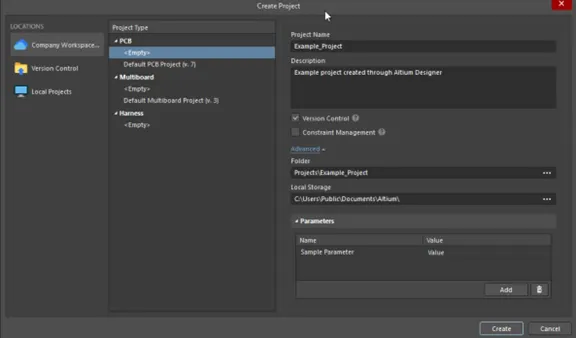

Igbesẹ akọkọ ninu iṣeto PCB ni lati ṣẹda iwe PCB tuntun laarin iṣẹ akanṣe Altium Designer rẹ ti o wa tẹlẹ. Iwe PCB yii yoo sopọ mọ apẹrẹ rẹ, eyiti yoo gba amuṣiṣẹpọ laifọwọyi ti awọn paati ati awọn asopọ nipasẹ eto Aṣẹ Iyipada Imọ-ẹrọ. A le ṣẹda iṣẹ akanṣe tuntun laarin Altium Designer nipa lilo ifọrọwerọ Ṣẹda Iṣẹ akanṣe (Faili » Tuntun » Iṣẹ akanṣe).

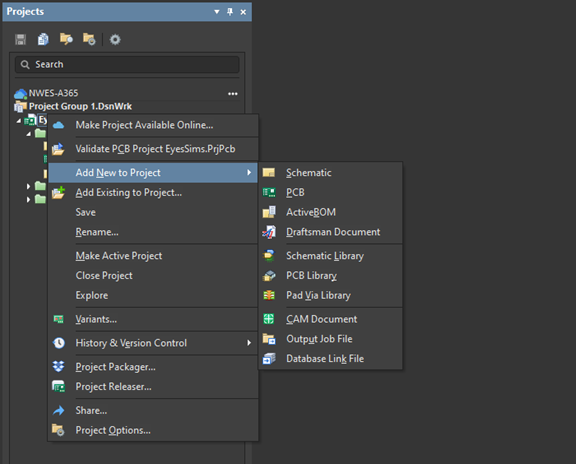

Fifi PCB kun Iṣẹ akanṣe ti o wa tẹlẹ

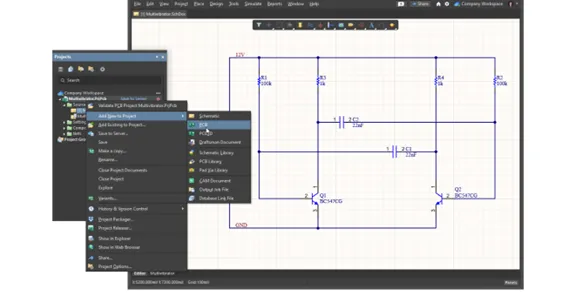

Nínú páànù Àwọn Iṣẹ́ Àgbékalẹ̀ (tí ó sábà máa ń wà ní apá òsì ti ìfọwọ́sowọ́pọ̀ Altium), ìwọ yóò rí ìṣètò iṣẹ́ àgbékalẹ̀ rẹ pẹ̀lú fáìlì onípele. Láti fi ìwé PCB tuntun kún un, tẹ-ọtun lórí orúkọ iṣẹ́ àgbékalẹ̀ rẹ ní òkè páànù náà. Láti inú àkójọpọ̀ ọ̀rọ̀ tí ó hàn, lọ sí 'Fi Tuntun kún Iṣẹ́ Àgbékalẹ̀' kí o sì yan 'PCB'. Altium yóò ṣẹ̀dá ìwé pátákó ìtẹ̀wé tí a tẹ̀ jáde tí ó ṣófo, yóò sì fi kún ìṣètò iṣẹ́ àgbékalẹ̀ rẹ.

Fi fáìlì PCB tuntun yìí pamọ́ lẹ́sẹ̀kẹsẹ̀ pẹ̀lú orúkọ àpèjúwe tó bá iṣẹ́ rẹ mu. Fún àpẹẹrẹ, tí iṣẹ́ rẹ bá jẹ́ 'Voltage_Regulator', sọ orúkọ fáìlì PCB náà sí 'Voltage_Regulator_PCB.PcbDoc'. Fi pamọ́ sínú ìwé àkójọpọ̀ kan náà gẹ́gẹ́ bí àwòrán rẹ láti jẹ́ kí àwọn fáìlì iṣẹ́ náà wà ní ìtòlẹ́sẹẹsẹ. Àkójọpọ̀ orúkọ yìí ń ran lọ́wọ́ láti mú kí ó ṣe kedere nígbà tí a bá ń ṣàkóso àwọn fáìlì oníṣẹ́ ọnà púpọ̀.

Lílóye PCB Editor Interface

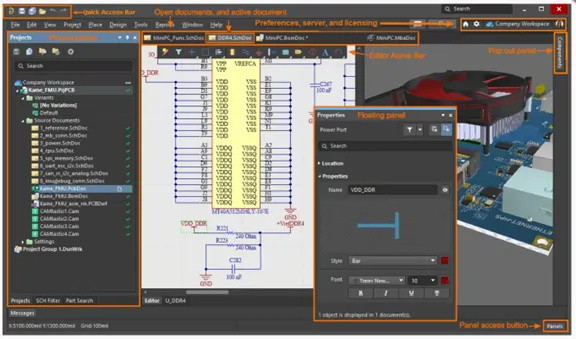

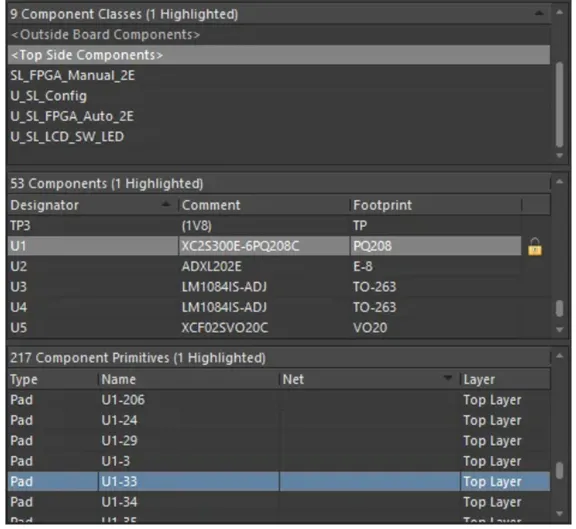

Nígbà tí olóòtú PCB bá bẹ̀rẹ̀, o máa rí agbègbè ibi iṣẹ́ dúdú kan (àwọ̀ ìpìlẹ̀ àìyípadà, tí a lè ṣètò nínú àwọn ohun tí a fẹ́). Ìfọwọ́sowọ́pọ̀ náà ní ọ̀pọ̀lọpọ̀ àwọn ohun pàtàkì: ibi iṣẹ́ pàtàkì ní àárín ibi tí o ti máa ṣe àwòrán PCB rẹ, ibi iṣẹ́ Projects ní apá òsì tí ó ń fi ìṣètò iṣẹ́ rẹ hàn, ibi iṣẹ́ PCB (nígbà gbogbo ní apá ọ̀tún) tí ó ń fúnni ní àǹfààní kíákíá sí àwọn fẹlẹfẹlẹ àti àwọn ohun, ibi iṣẹ́ Properties fún wíwo àti ṣíṣe àtúnṣe àwọn ohun ìní ohun, àti ibi iṣẹ́ ìránṣẹ́ ní ìsàlẹ̀ fún fífi àwọn ìkìlọ̀ àti àṣìṣe hàn.

Àpò ìṣiṣẹ́ tó wà ní òkè ní àwọn àṣẹ tí a sábà máa ń lò fún gbígbé, títẹ̀lé ọ̀nà, àti wíwo. Mọ̀ nípa àwọn tábìlì ìpele ní ìsàlẹ̀ ibi iṣẹ́. Àwọn wọ̀nyí ń jẹ́ kí yíyípadà kíákíá láàrín àwọn fẹ́lẹ́fẹ́lẹ́ bàbà, sílíkì, ìbòjú solder, àti àwọn fẹ́lẹ́fẹ́lẹ́ ìpele circuit mìíràn tí a tẹ̀ jáde. Pápá ipò ní ìsàlẹ̀ gan-an ń fi àwọn ìṣètò kọ́sọ̀ àti fẹ́lẹ́fẹ́lẹ́ tí ń ṣiṣẹ́ lọ́wọ́lọ́wọ́ hàn, àwọn ìwífún pàtàkì nígbà iṣẹ́ ìṣètò.

Gbígbé Schematic sínú Ìtòlẹ́sẹẹsẹ PCB

Ètò Ìyípadà Ẹ̀tọ́ Ìmọ̀-ẹ̀rọ (ECO) nínú Altium Designer jẹ́rìí sí ìṣọ̀kan pípéye láàrín àwòrán àti PCB rẹ. Ìlànà yìí yí gbogbo àwọn ẹ̀yà ara, àwọn ìsopọ̀ (àwọn àwọ̀n), àwọn òfin àwòrán, àti àwọn ìwífún onípele mìíràn padà sí àyíká PCB, ó sì ń pa ìwà títọ́ àwòrán mọ́ ní gbogbo ìgbà tí iṣẹ́ náà bá ń lọ.

Apẹrẹ → Gbé àwọn Àyípadà wọlé láti inú Àwòrán

Pẹ̀lú ìwé PCB rẹ tí ń ṣiṣẹ́ (tẹ lórí táàbù rẹ̀ tí ọ̀pọ̀lọpọ̀ ìwé bá ṣí sílẹ̀), lọ sí àkójọ àwòrán tí ó wà ní apá òkè. Yan 'Gbé Àwọn Àyípadà wọlé láti [Orúkọ Iṣẹ́ Rẹ].PrjPcb'. Orúkọ iṣẹ́ náà yóò bá iṣẹ́ gidi rẹ mu. Ìgbésẹ̀ yìí yóò bẹ̀rẹ̀ iṣẹ́ ECO, yóò fi àwòrán rẹ wéra pẹ̀lú ipò PCB lọ́wọ́lọ́wọ́, yóò sì dá àwọn ohun tí ó yẹ kí a fi kún un, yọ kúrò, tàbí ṣe àtúnṣe sí.

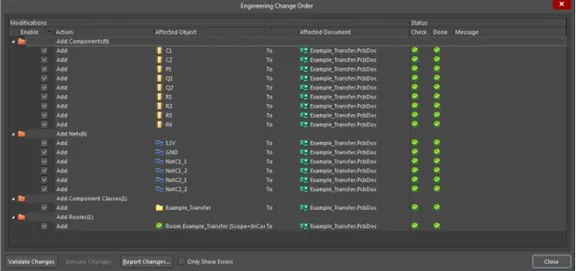

Ìjíròrò Ìyípadà Ìmọ̀-ẹ̀rọ yóò farahàn, tí yóò sì ṣe àkójọ gbogbo àwọn àyípadà tí a óò lò sí PCB rẹ. Èyí jẹ́ ìpele àtúnyẹ̀wò pàtàkì - lo àkókò láti lóye ohun tí Altium ti ṣàwárí kí o tó tẹ̀síwájú nínú ṣíṣe.

Àtúnyẹ̀wò Ìlànà Ìyípadà Ẹ̀rọ-ẹ̀rọ (ECO)

Ìfọ̀rọ̀wérọ̀ ECO fi àwọn àyípadà hàn nínú ìrísí tí a ṣètò. Apá 'Fi Component' ṣe àkójọ gbogbo ohun èlò láti inú àwòrán rẹ tí a ó fi kún PCB - rí i dájú pé gbogbo àwọn ohun èlò tí a retí wà (ICs, resistors, capacitors, connectors, àti bẹ́ẹ̀ bẹ́ẹ̀ lọ). Ṣàyẹ̀wò àwọn olùṣètò èròjà (U1, R1, C1, àti bẹ́ẹ̀ bẹ́ẹ̀ lọ) láti rí i dájú pé kò sí ohun tí ó sọnù.

Apá 'Fi Net' fi gbogbo awọn asopọ ina lati inu apẹrẹ rẹ han. Orukọ apapọ kọọkan baamu asopọ kan ninu Circuit rẹ (VCC, GND, awọn orukọ ifihan agbara, ati bẹbẹ lọ). Awọn ikilọ han ni ofeefee - awọn wọnyi maa n tọka awọn iṣoro kekere bi awọn pin ti ko sopọ. Awọn aṣiṣe han ni pupa ati pe o gbọdọ yanju ṣaaju ki o to tẹsiwaju. Awọn ikilọ ti o wọpọ pẹlu awọn pin agbara ti ko sopọ lori awọn IC, eyiti o le jẹ ti a mọọmọ ninu apẹrẹ rẹ.

Kí o tó ṣe àwọn àyípadà, tẹ bọ́tìnì 'Ṣàyẹ̀wò Àwọn Àyípadà' ní ìsàlẹ̀ ìfọ̀rọ̀wérọ̀ náà. Èyí máa ń ṣe àyẹ̀wò ìkẹyìn fún èyíkéyìí ìṣòro tí yóò dí ìgbéjáde lọ́wọ́ láti ṣe àṣeyọrí. Àwọn àmì àwọ̀ ewé fi hàn pé ìfọwọ́sowọ́pọ̀ ti kọjá. Tí àṣìṣe bá hàn, padà sí àwòrán rẹ láti ṣàtúnṣe àwọn ìṣòro náà, lẹ́yìn náà tún bẹ̀rẹ̀ iṣẹ́ ìgbéjáde náà.

Ṣíṣe Àwọn Àyípadà

Nígbà tí ìfọwọ́sowọ́pọ̀ bá ti kọjá dáadáa, tẹ bọ́tìnì 'Ṣíṣe Àwọn Àyípadà'. Altium ń ṣe àtúnṣe gbogbo ìyípadà, ó ń fi àwọn èròjà àti àwọn àwọ̀n kún PCB rẹ. Ìwọ yóò rí àwọn àmì ìlọsíwájú bí ìgbékalẹ̀ náà bá ti parí. Nígbà tí ó bá parí, gbogbo àwọn èròjà láti inú àwòrán rẹ yóò farahàn ní ibi iṣẹ́ PCB, tí a kọ́kọ́ kó jọ pọ̀ ní ìlà onígun mẹ́rin tí a ń pè ní 'Yàrá'.

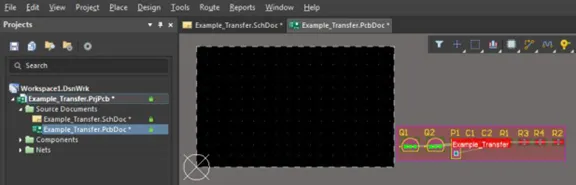

Àwọn ìlà funfun tàbí ewéko tó so àwọn pádì ẹ̀yà ara pọ̀ di èyí tó hàn gbangba, èyí tó dúró fún àwọn ìsopọ̀ iná mànàmáná láti inú àwòrán rẹ. Àwọn ìlà wọ̀nyí fi àwọn pádì tó yẹ kí a so pọ̀ mọ́ àwọn àmì bàbà nígbà tí a bá ń ṣe ọ̀nà. Apá ìsàlẹ̀ náà ń ṣiṣẹ́ gẹ́gẹ́ bí ìtọ́sọ́nà fún gbogbo ìlànà ìgbékalẹ̀, ó sì ń parẹ́ bí a ṣe ń parí ìsopọ̀ kọ̀ọ̀kan.

Apẹrẹ ati Iṣeto Board

Ṣíṣàlàyé ìtòlẹ́sẹẹsẹ páálí tí a lè lò àti ṣíṣètò àwọn pàrámítà páálí ìpìlẹ̀ ló ń fi ìpìlẹ̀ lélẹ̀ fún ìṣètò PCB rẹ. Apẹrẹ páálí náà ló ń pinnu àwọn ààlà tí a lè lò nínú èyí tí gbogbo àwọn ẹ̀yà ara àti ọ̀nà ìṣiṣẹ́ gbọ́dọ̀ bá mu, nígbà tí àwọn ohun ìní páálí náà ní ipa lórí ìṣeéṣe iṣẹ́ àti iṣẹ́ iná mànàmáná.

Ṣíṣàlàyé Ìlànà Ìgbìmọ̀

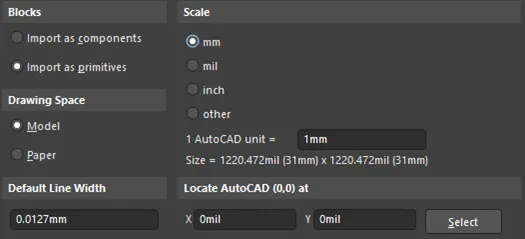

Àkójọpọ̀ pákó náà sọ ìrísí àti ìwọ̀n PCB rẹ tí a ti parí. Fún ẹ̀kọ́ yìí, a ó ṣẹ̀dá pákó onígun mẹ́rin kan tí ó wọ̀n 50mm × 40mm. Lọ sí àkójọ àwòrán kí o sì yan 'Àwòrán pákó', lẹ́yìn náà 'Ṣàlàyé láti inú àwọn ohun tí a yàn'. Tàbí kí o yà àwòrán pákó náà pẹ̀lú ọwọ́ nípa lílo Place → Line, kí o rí i dájú pé o yan pákó pákó (tí a tún ń pè ní Keep-Out Layer) láti inú àkójọpọ̀ pákó pákó.

Láti fi ọwọ́ ya àwòrán onígun mẹ́rin, tẹ ní igun àkọ́kọ́ ti àwòrán pákó tí o fẹ́, lọ sí igun kejì kí o sì tẹ, lẹ́yìn náà tẹ̀síwájú yíká onígun mẹ́rin náà, tẹ ní ìlọ́po méjì ní igun ìkẹyìn láti pa àwòrán náà. Altium mọ ààlà tí a ti pa yìí gẹ́gẹ́ bí etí pákó rẹ. Àlà náà farahàn gẹ́gẹ́ bí ìlà tí ó ní ìrísí pàtàkì, tí ó yàtọ̀ sí àwọn àmì déédéé. Ààlà yìí ṣẹ̀dá agbègbè ìpamọ́ tí ó ń dènà kí àwọn ẹ̀yà ara àti àmì má baà wà níta agbègbè pákó náà.

Eto ati Awọn Ohun-ini Igbimọ

Wọlé sí ìṣètò páálí tí ó péye nípasẹ̀ Apẹrẹ → Àwọn Àṣàyàn páálí. Ìfọ̀rọ̀wérọ̀ yìí ń pese ìṣàkóso gbogbo àwọn ìwọ̀n lórí páálí, àwọn ètò gíráìdì, àti àwọn ìfẹ́ ìfihàn. Ṣètò àwọn ìwọ̀n páálí náà dáadáa tí o bá fi ọwọ́ ya àwòrán náà tàbí tí o bá nílò láti ṣàtúnṣe àwòrán tí ó wà tẹ́lẹ̀. Fún iṣẹ́ wa, rí i dájú pé àwọn ìwọ̀n náà jẹ́ ìwọ̀n 50mm × gíga 40mm.

Àwọn ètò àkójọpọ̀ náà ní ipa lórí ìdúró àti bí a ṣe ń lo ọ̀nà ìṣiṣẹ́. Àkójọpọ̀ tí a dámọ̀ràn fún iṣẹ́ PCB gbogbogbòò jẹ́ 25 mil (0.635mm) tàbí 50 mil (1.27mm). Àwọn àkójọpọ̀ náà sábà máa ń wà lórí àwọn ibi ìtajà 50 mil tàbí 100 mil, nítorí náà lílo àwọn ìwọ̀n àkójọpọ̀ tí ó báramu ń mú kí ó rọrùn láti ṣe é. Ṣètò àwọn ìwọ̀n tí o fẹ́ (millimeters) gẹ́gẹ́ bí ìkàwé àkójọpọ̀ rẹ àti ìfẹ́ ara ẹni rẹ. Ọ̀pọ̀lọpọ̀ àwọn àwòrán òde òní lo ìwọ̀n metric (mm).

jeki 'Gba si Grid' láti jẹ́ kí ìfìwéránṣẹ́ àti ìdarí àwọn ẹ̀yà ara túbọ̀ jẹ́ èyí tí a ṣàkóso àti èyí tí ó jẹ́ ògbóǹtarìgì. O lè yí ìfọ́mọ́ra grid padà fún ìgbà díẹ̀ nípa dídi kọ́kọ́rọ́ Ctrl mú nígbà tí o bá ń gbé tàbí gbé àwọn nǹkan nígbà tí ó bá yẹ kí o gbé wọn sí ipò tí ó dára.

Olùṣàkóso Ìpele Àwọn Ohun Èlò

Àkójọpọ̀ àwọn ipele náà ń ṣàlàyé ìṣẹ̀dá ti ara ti PCB rẹ, pẹ̀lú iye àwọn fẹlẹfẹlẹ bàbà, sísanra wọn, àti ohun èlò dielectric insulating láàárín wọn. Wọlé sí ìṣètò pàtàkì yìí nípasẹ̀ Design → Layer Stack Manager. Fún àwọn pákó onípele méjì wa, àkójọpọ̀ náà ní ipele bàbà òkè, ohun èlò dielectric core kan (nígbà gbogbo FR-4 fiberglass), àti ipele bàbà ìsàlẹ̀.

Ṣètò ìwọ̀n bàbà sí 1 oz (35 micrometers), èyí tí ó jẹ́ ìwọ̀n fún ọ̀pọ̀lọpọ̀ àwọn olùpèsè PCB tí ó sì ń fúnni ní agbára gbígbé agbára lọ́wọ́lọ́wọ́ tó dára fún àwọn àyíká tí ó wọ́pọ̀. Ìwọ̀n dielectric fún páálí onípele méjì sábà máa ń jẹ́ ìwọ̀n gbogbo páálí 1.6mm, pẹ̀lú FR-4 core tí ó ṣe pàtàkì jùlọ nínú ìwọ̀n yìí. Ohun èlò FR-4 ní ìwọ̀n dielectric constant (Er) tí ó tó nǹkan bí 4.5 ní 1 MHz, èyí tí ó ṣe pàtàkì fún àwọn àwòrán ìgbóná gíga ṣùgbọ́n tí kò ṣe pàtàkì fún olùṣàkóso folti wa.

Ṣe àtúnyẹ̀wò àwọn ìlànà olùpèsè PCB rẹ láti rí i dájú pé àkójọpọ̀ rẹ bá agbára wọn mu. Àwọn olùpèsè kan ní ìwọ̀n bàbà tó kéré jù (tó fẹ́lẹ́ ju 1 oz lọ) tàbí ìwọ̀n tó pọ̀ jù tí wọ́n lè ṣe ní ìgbẹ́kẹ̀lé. Ṣíṣeto àkójọpọ̀ rẹ dáadáa láti ìbẹ̀rẹ̀ ń dènà àtúnṣe owó tó wọ́n ń ná nígbà tó bá yá.

Ṣíṣeto Àwọn Òfin Apẹrẹ

Àwọn òfin ìṣẹ̀dá ni ìpìlẹ̀ ìṣẹ̀dá PCB àti iṣẹ́ iná mànàmáná. Àwọn òfin wọ̀nyí ń ṣàlàyé àwọn ìdíwọ́ fún fífẹ̀ ìtọ́sọ́nà, ìyàsọ́tọ̀ láàárín àwọn nǹkan, nípasẹ̀ ìwọ̀n, àti àwọn pàrámítà pàtàkì mìíràn. Ìṣètò òfin ìṣẹ̀dá tó tọ́ ń yẹra fún àwọn ìṣòro ìṣẹ̀dá àti rírí i dájú pé a lè ṣe pátákó rẹ lọ́nà tó dájú. Ètò òfin ìṣẹ̀dá Altium ń lo àwọn òfin pàtàkì tí ó ju àwọn òfin gbogbogbò lọ nígbà tí ìjà bá ṣẹlẹ̀.

Ìjíròrò Àwọn Òfin Apẹrẹ Ṣíṣí

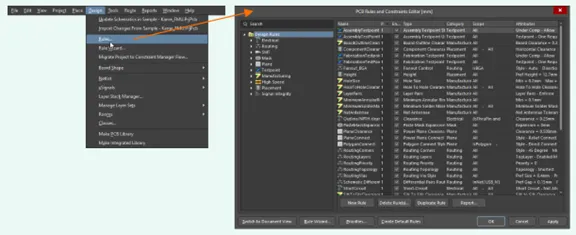

Wọle si eto awọn ofin apẹrẹ kikun nipasẹ Apẹrẹ → Awọn ofin. Ìjíròrò Àwọn Òfin Apẹrẹ ṣí sílẹ̀, ó ń fi àwọn ẹ̀ka òfin hàn nínú ìṣètò igi ní apá òsì. Àwọn ẹ̀ka ní Ẹ̀rọ Itanna (fún ìdúróṣinṣin àmì), Ìdarí (fún àwọn àmì àti vias), Ìṣẹ̀dá (fún àwọn ìdíwọ́ iṣẹ́), Ìyára Gíga (fún ìdarí ìdènà), Ìgbékalẹ̀ (fún àlàfo àwọn ẹ̀yà), àti Ìdúróṣinṣin Àmì (fún àwọn ìṣe àfarawé tó ti lọ síwájú).

Òfin kọ̀ọ̀kan ní iye pàtàkì - àwọn òfin pàtàkì gíga ni ó gba ipò àkọ́kọ́ nígbà tí ọ̀pọ̀lọpọ̀ òfin bá lè kan ohun kan náà. Ìṣètò yìí ń jẹ́ kí o ṣètò àwọn àìṣedéédé gbogbogbòò (ìpele tí ó kéré) àti àwọn ìyọkúrò pàtó (ìpele gíga) fún àwọn àwọ̀n tàbí àwọn ìpele ẹ̀yà.

Àwọn Òfin Pàtàkì láti Ṣètò

Ọ̀pọ̀ òfin ló nílò ìṣètò kí a tó bẹ̀rẹ̀ iṣẹ́ ìṣètò. Àwọn òfin tó ṣe pàtàkì jùlọ ní ipa lórí ìṣelọ́pọ́ àti ààbò iná mànàmáná. Olùpèsè PCB kọ̀ọ̀kan ń tẹ àwọn agbára ìṣètò jáde - lo àwọn ìlànà wọ̀nyí láti ṣètò àwọn òfin rẹ dáadáa.

A. Ìdènà Ìyọ̀ǹda

Clearance ṣàlàyé àlàfo tó kéré jùlọ láàrín àwọn ohun bàbà – àwọn àmì, àwọn pádì, àwọn polygons, àti bẹ́ẹ̀ bẹ́ẹ̀ lọ. Lọ sí Routing → Clearance nínú igi òfin. Ṣètò iye ìpamọ́ tó kéré jùlọ ní ìbámu pẹ̀lú agbára olùpèsè rẹ, èyí tó sábà máa ń jẹ́ 0.2mm (8 mil) fún iṣẹ́ ọnà tó wọ́pọ̀ tàbí 0.15mm (6 mil) fún àwọn iṣẹ́ tó ti lọ síwájú. Ìpamọ́ yìí ń dènà àwọn ohun èlò iná mànàmáná nígbà iṣẹ́ àti ìṣiṣẹ́.

Ronú nípa ṣíṣẹ̀dá àwọn òfin ìyọ̀ǹda ọ̀tọ̀ọ̀tọ̀ fún àwọn ipele folti tó yàtọ̀ síra. Àwọn iyika folti tó ga (lókè 50V) nílò àwọn ìyọ̀ǹda tó tóbi jù láti dènà ìfàsẹ́yìn. O lè ṣẹ̀dá àwọn òfin pàtó nípa ṣíṣàlàyé àwọn kilasi net (fún àpẹẹrẹ, 'Àwọn Agbára Nẹ́ẹ̀tì' pẹ̀lú VCC àti VIN) àti lílo àwọn iye ìyọ̀ǹda ọ̀tọ̀ọ̀tọ̀ sí àwọn kilasi wọ̀nyí. Fún olùṣàkóso 5V wa, ìyọ̀ǹda standard tó fún gbogbo àwọn net.

B. Ìdènà Fífẹ̀

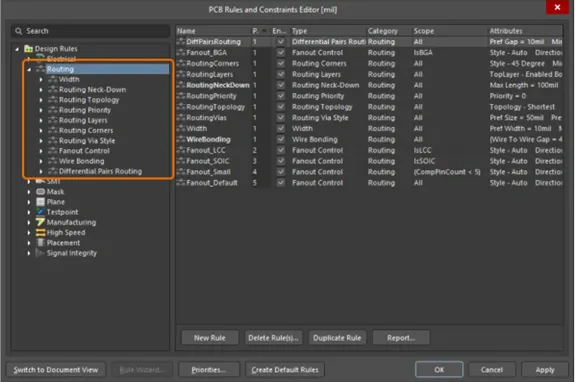

Àwọn òfin ìbú ìtọ́sọ́nà ṣàlàyé àwọn ìwọ̀n tí a lè gbà fún àwọn àmì ìtọ́sọ́nà. Lọ sí Ìtọ́sọ́nà → Ìbú. Fún àwọn àmì ìtọ́sọ́nà, ṣètò ìwọ̀n tí ó kéré jùlọ sí 0.15mm (6 mil), ìwọ̀n tí a fẹ́ sí 0.25mm (10 mil), àti ìwọ̀n tí ó pọ̀jù sí 2mm. Ìbú tí a fẹ́ ni Altium ń lò nípa àìṣeédá nígbà ìtọ́sọ́nà ìbánisọ̀rọ̀ - yíyan 0.25mm ń pèsè ìwọ́ntúnwọ̀nsì rere láàárín agbára gbígbé lọ́wọ́lọ́wọ́ àti ṣíṣe ààyè dáadáa.

Àwọn àmì agbára nílò àfiyèsí pàtàkì. Ṣẹ̀dá òfin ìbú tó yàtọ̀ fún àwọn àwọ̀n agbára (VCC, VIN, VOUT, GND tí kò bá lo bàbà túútúú). Ṣètò o kere ju 0.5mm, yan 0.8mm sí 1mm, àti o pọju 2mm tàbí jù bẹ́ẹ̀ lọ. Àwọn àmì tó gbòòrò dín agbára àti ìfàsẹ́yìn fólẹ́ẹ̀tì kù, èyí tó ṣe pàtàkì fún ìpínkiri agbára. Ṣíṣírò ìwọ̀n àmì tó gbòòrò tí a nílò dá lórí ìsan tí a retí nípa lílo àwọn ìlànà IPC-2221 tàbí àwọn ìṣirò ìwọ̀n àmì lórí ayélujára.

C. Ìtọ́sọ́nà Nípasẹ̀ Àṣà

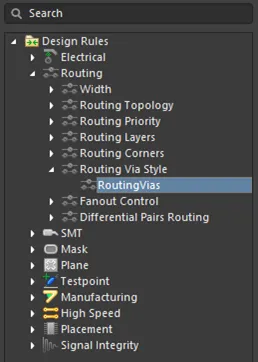

Vias so awọn ipa ọna pọ laarin awọn fẹlẹfẹlẹ bàbà oriṣiriṣi. Lọ si Itọsọna → Itọsọna Nipasẹ Style lati ṣeto nipasẹ awọn paramita. Ṣeto nipasẹ iwọn ila opin (paadi bàbà ni ayika iho naa) si 0.6mm ati nipasẹ iwọn iho (iho ti a gbẹ nipasẹ ọkọ naa) si 0.3mm. Iṣeto yii pese oruka annular 0.15mm (ejò ti o ku ni ayika iho naa lẹhin gbigbẹ), ti o pade awọn kere julọ ti olupese.

Àwọn ọ̀nà ìfàsẹ́yìn tó tóbi jù (ìwọ̀n 0.8mm / ihò 0.4mm) ń fúnni ní ìgbẹ́kẹ̀lé tó dára jù àti agbára gbígbé lọ́wọ́lọ́wọ́ ṣùgbọ́n wọ́n ń lo ààyè púpọ̀ sí i fún àwọn ọ̀nà ìfàsẹ́yìn. Àwọn ọ̀nà ìfàsẹ́yìn kékeré (ìwọ̀n 0.4mm / ihò 0.2mm) ń fi ààyè pamọ́ ṣùgbọ́n ó lè fa owó iṣẹ́ àgbékalẹ̀ sí i. Fún àwọn ọ̀nà ìfàsẹ́yìn onípele méjì wa, àwọn ọ̀nà ìfàsẹ́yìn 0.6mm/0.3mm ń fúnni ní ìwọ́ntúnwọ̀nsì tó dára.

D. Àwọn Òfin Ṣíṣe Ẹ̀rọ

Àwọn òfin ìṣelọ́pọ́ fìdí múlẹ̀ pé a lè ṣe àwòrán rẹ dáadáa. Ṣètò Orúka Annular tó kéré jùlọ sí 0.15mm (Iṣẹ́ → Òrùka Annular tó kéré jùlọ)Èyí máa ń rí i dájú pé bàbà tó pọ̀ tó wà ní àyíká àwọn ihò tí wọ́n gbẹ lẹ́yìn tí wọ́n bá ti ṣe àṣeyọrí. (Iṣẹ́ → Ìwọ̀n Ihò) pẹlu o kere ju 0.2mm ati o pọju 6mm lati baamu awọn agbara biti lulu deede.

Ṣètò Ihò sí Ìparẹ́ Ihò (Iṣẹ́ → Ìparẹ́ ihò sí ihò) sí ó kéré tán 0.5mm. Ààyè yìí ń dènà ìfọ́ lílù nígbà tí a bá ń ṣe é, ó sì ń rí i dájú pé pákó náà lágbára tó. Máa wo àwọn ìlànà ìṣẹ̀dá PCB tí o yàn, kí o sì ṣètò àwọn òfin láti bá àwọn ohun tí wọ́n fẹ́ mu tàbí kí ó ju èyí tí wọ́n fẹ́ lọ.

Ero Ibi Ilana

Ìgbékalẹ̀ àwọn èròjà jẹ́ ọ̀kan lára ​​àwọn ìpele pàtàkì jùlọ nínú ìṣètò pátákó circuit tí a tẹ̀ jáde. Ìgbékalẹ̀ tí kò dára ní ipa lórí ipa ọ̀nà tí ó ṣòro tàbí tí kò ṣeé ṣe, ó sì lè fa àwọn ìṣòro ìdúróṣinṣin àmì, ìdènà elektromagnetic, àti àwọn ìṣòro ooru. Ìgbékalẹ̀ tí ó dára mú kí ipa ọ̀nà rọrùn, ó sì mú kí iṣẹ́ pátákó náà sunwọ̀n sí i. Ya àkókò láti ṣètò ìgbékalẹ̀ pẹ̀lú ìṣọ́ra kí o tó bẹ̀rẹ̀ ipa ọ̀nà èyíkéyìí. Èyí rọrùn láti gbé àwọn èròjà nísinsìnyí ju lẹ́yìn tí ipa ọ̀nà bá ti bẹ̀rẹ̀ lọ.

Àwọn Ohun Èlò Tí A Ń Ṣètò (Yàrá)

Lẹ́yìn tí a bá ti kó gbogbo àwọn ohun èlò wọlé láti inú àwòrán, gbogbo wọn yóò fara hàn ní ìtòjọpọ̀ nínú àwòrán onígun mẹ́rin kan. Yípadà sí ipò Ìtòlẹ́sẹẹsẹ 2D tí kò bá ti ṣiṣẹ́ tẹ́lẹ̀ (Wo → Yípadà sí Ìtòlẹ́sẹẹsẹ 2D tàbí tẹ bọ́tìnì '2'). Ẹ̀yà ara yàrá náà máa ń mú kí àwọn ohun èlò tí a kó wọlé papọ̀ ní àkọ́kọ́. Láti bẹ̀rẹ̀ sí í gbé e kalẹ̀, o gbọ́dọ̀ tan àwọn ohun èlò náà ká kí ó lè rọrùn láti wọ̀.

lilo Àwọn irinṣẹ́ → Ìgbékalẹ̀ Àwọn Ẹ̀yà → Ṣètò Àwọn èròjà láti tan àwọn èròjà káàkiri ibi iṣẹ́ láìfọwọ́sí. Altium ń pín àwọn èròjà ní àwòrán àkójọpọ̀ ní ìta àkójọpọ̀ rẹ. Èyí yóò fún ọ ní ìrísí kedere ti gbogbo àwọn èròjà, yóò sì mú kí ó rọrùn láti gbá àti gbé gbogbo èròjà náà sí ipò. Tàbí kí o fi ọwọ́ fa àwọn èròjà náà jáde kúrò nínú yàrá náà lọ́kọ̀ọ̀kan.

Àwọn Ohun Èlò Gbígbé àti Yíyípo

Láti gbé ohun èlò kan, kan tẹ lórí rẹ̀ kí o sì fà á lọ sí ibi tí o fẹ́. Àwọn ohun èlò náà máa ń yọ́ sí àkójọpọ̀ nípa àìyípadà, èyí tí ó mú kí ìtòlẹ́sẹẹsẹ rọrùn. Nígbà tí o bá ń fa ohun èlò kan, tẹ ohun èlò náà, kí o sì fà á lọ sí ibi tí o fẹ́. Pápá Ààyè láti yí i padà ni awọn ilosoke iwọn 90. Tẹ̀síwájú láti tẹ SPACE títí tí ìtọ́sọ́nà ẹ̀yà ara náà yóò fi bá àìní rẹ mu. Ọ̀pọ̀lọpọ̀ àwọn ẹ̀yà onígun mẹ́rin bíi ICs yẹ kí ó wà ní ìbámu pẹ̀lú àwọn ẹ̀gbẹ́ pákó, nígbà tí àwọn ẹ̀yà bíi capacitors lè yípo láti mú kí ìtọ́sọ́nà ṣiṣẹ́ dáadáa.

Fun ipo ti o peye, tẹ TAB Nígbà tí o bá ń fa ohun èlò kan láti ṣí àtẹ àwọn ohun ìní rẹ̀. Níbí, o lè tẹ àwọn ìṣọ̀kan X àti Y pàtó, ṣètò ìyípo sí igun èyíkéyìí (kì í ṣe ìtẹ̀síwájú ìpele 90-degree nìkan), kí o sì ṣàtúnṣe àwọn pàrámítà mìíràn. Èyí wúlò gan-an nígbà tí o bá ń gbé àwọn ohun èlò sí ibi tí ó dọ́gba tàbí ní àwọn ìjìnnà pàtó tí a wọ̀n.

lilo Wo → Àwọn àkójọpọ̀ → Snap sí Grid láti yí grid snapping padà. Má ṣe snapping fún ìgbà díẹ̀ nígbà tí o bá nílò ìpín ìpín, lẹ́yìn náà tún ṣiṣẹ́ fún iṣẹ́ ìfipamọ́ gbogbogbòò. Ṣètò ọ̀pọ̀lọpọ̀ àwọn èròjà ní ìlà tàbí ní inaro nípa lílo Ṣàtúnṣe → Ṣàtúnṣe → Ṣàtúnṣe Òsì/Ọ̀tún/Òkè/Ìsàlẹ̀ lẹ́yìn yíyan àwọn èròjà nígbàtí ó ń di Shift mú.

Aṣàtúnṣe Olùṣàpẹẹrẹ àti Àtúnṣe Ìbòjú Silk

Ẹ̀yà kọ̀ọ̀kan ní àmì ìṣàpẹẹrẹ (R1, C1, U1, àti bẹ́ẹ̀ bẹ́ẹ̀ lọ) tí ó farahàn lórí ìpele ìbòjú sílíkì. Àwọn àmì ìkọ̀wé wọ̀nyí ṣe pàtàkì fún ìṣètò pákó àti ṣíṣe àtúnṣe ṣùgbọ́n wọ́n lè dí ìṣètò rẹ mú tí a kò bá gbé e kalẹ̀ dáadáa. Tẹ̀ kí o sì fa àwọn àmì ìṣàpẹẹrẹ láti gbé wọn lọ láìsí àwọn ẹ̀yà ara wọn. Fi àwọn àmì ìṣàpẹẹrẹ sí àwọn ibi tí wọ́n lè kà wọ́n ṣùgbọ́n wọn kò gbọdọ̀ fi àwọn pádì, àmì tàbí àwọn ẹ̀yà ara mìíràn bò wọ́n.

Àwọn olùṣètò jẹ́ ti Top Overlay layer (tàbí Bottom Overlay fún àwọn èròjà tó wà ní ìsàlẹ̀). Rí i dájú pé gbogbo àwọn olùṣètò wà ní ojú tí ó yẹ kí a rí wọn, kí a sì tọ́ wọn sọ́nà dáadáa - ó rọrùn láti kà ọ̀rọ̀ tó wà ní ìsàlẹ̀. Tí agbègbè pákó bá kún jù, ẹ ronú nípa gbígbé àwọn olùṣètò kan sí ìsàlẹ̀ silkscreen layer, bó tilẹ̀ jẹ́ pé èyí mú kí ìjẹ́rìí ìṣètò náà túbọ̀ díjú sí i.

Ṣàyẹ̀wò ìwọ̀n fọ́ọ̀ǹtì olùṣètò (nígbà gbogbo gíga 1mm sí 1.5mm) fún bí ó ṣe lè kà á. Ọ̀rọ̀ kékeré gan-an (ní ìsàlẹ̀ 0.8mm) lè ṣòro láti tẹ̀ jáde kedere. Ọ̀rọ̀ tó tóbi gan-an ń ṣòfò àyè pákó. Lo Wo → Fihàn → Àwọn Olùṣètò láti yí ìrísí olùṣètò padà nígbà tí o bá nílò ìwòran tí kò ní ìdàrúdàpọ̀ nínú ìṣètò rẹ.

Ìṣètò Àwọn Ẹ̀yà Ìkẹyìn

Fún ẹ̀rọ amúṣẹ́dá voltage wa, ibi tí a ti ṣètò jùlọ ni ó máa ń gbé LM7805 IC sí àárín pátákó náà fún ìpínkiri ooru. Àwọn capacitors input (C1, C2) wà ní ẹ̀gbẹ́ píìnì input IC (pin 1), èyí tí ó máa ń dín ìlù onígbà púpọ̀ kù. Àwọn capacitors input (C3, C4) wà ní ẹ̀gbẹ́ píìnì input IC (pin 3) fún ìdí kan náà.

Asopọ̀ ìtẹ̀síwájú (J1) wà ní etí pátákó òsì, asopọ̀ ìtẹ̀síwájú (J2) wà ní etí ọ̀tún. Àwọn ẹ̀yà àmì LED (LED1, R1) wà nítòsí apá ìtẹ̀síwájú. Àwọn ìsopọ̀ ilẹ̀ fún gbogbo àwọn ẹ̀yà ara jẹ́ ipa ọ̀nà ìpadàbọ̀ àdánidá, èyí tí a ó so pọ̀ nípa lílo àwọn ìpele ilẹ̀ dípò àwọn àmì kọ̀ọ̀kan ní àwọn apá tó tẹ̀lé e.

Kí o tó tẹ̀síwájú sí ipa ọ̀nà, ṣe àyẹ̀wò wọ̀nyí: Gbogbo àwọn ẹ̀yà ara wà láàrín àkójọpọ̀; àwọn ẹ̀yà ara tí ó bá iṣẹ́ mu ni a kójọpọ̀; ìṣàn àmì jẹ́ ohun tí ó bófin mu; àwọn ìlà tí ó wà ní ẹ̀gbẹ́ ààbọ̀ fi hàn pé ó kéré; gbogbo àwọn olùṣe àmì ni a lè kà àti pé a gbé wọn sí ipò tí ó yẹ. Ṣíṣe àyípadà sí ipò lẹ́yìn ipa ọ̀nà jẹ́ àkókò tí ó ń gba àkókò àti àkókò ìnáwó tí ó ń múni bínú nísinsìnyí ní ipò tí ó dára jùlọ.

Ìtọ́sọ́nà PCB – Àwọn Ohun Tí Ó Sopọ̀

Ìdarí ọ̀nà ń ṣẹ̀dá àwọn àmì bàbà tí ó ń so àwọn pádì ẹ̀yà ara pọ̀ mọ́ iná mànàmáná gẹ́gẹ́ bí àwòrán rẹ. Ibí ni a ti ń ṣe àwòrán àyíká rẹ sí òtítọ́ gidi. Altium ń pèsè àwọn irinṣẹ́ ìdarí ọ̀nà tí ó lágbára tí ó ń ṣe àtúnṣe ìṣàkóso ọwọ́ pẹ̀lú ìrànlọ́wọ́ ọlọ́gbọ́n.

Lílóye Àwọn Ìpele Ìdarí

Pátákó onípele méjì wa ní àwọn ìpele ìtọ́sọ́nà bàbà méjì: Ìpele òkè (tí a sábà máa ń fi hàn ní pupa) àti Ìpele ìsàlẹ̀ (tí a sábà máa ń fi hàn ní búlúù). Tẹ bọ́tìnì + nígbà ìtọ́sọ́nà láti yípadà láti ìpele òkè sí ìsàlẹ̀; tẹ – láti yípadà láti ìsàlẹ̀ sí òkè. Altium gbé via a sí ibi ìyípadà láìfọwọ́sí.

Àwọn Ìpìlẹ̀ Ìtọ́sọ́nà Ọwọ́

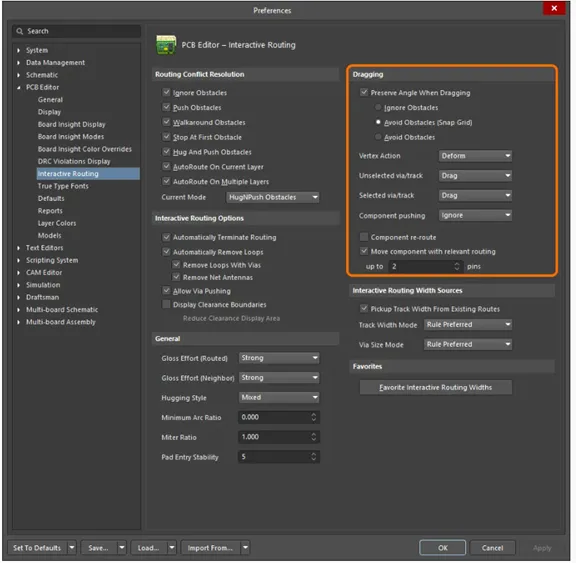

A le wọle si ipa ọna ibaraenisepo nipasẹ Ipa ọna → Ipa ọna ibaraenisepo tabi nipa titẹ Konturolu+W. Tẹ lori eyikeyi paadi ti ko ni ipa lati bẹrẹ ipa lati aaye yẹn. Tẹ SPACE lakoko ipa lati yipo nipasẹ awọn ipo ipa ọna: awọn igun iwọn 90, awọn igun iwọn 45, ati ipa ọna igun eyikeyi. Fun awọn panẹli ọjọgbọn, lo ipa ọna iwọn 45 nikan.

Agbára àti Àwọn Ìtọ́pasẹ̀ Ilẹ̀

Àwọn àmì ìpínkiri agbára ní ìṣàn omi gíga, wọ́n sì nílò àmì tó gbòòrò sí i. Ẹ kọ́kọ́ lo ìwọ̀n àmì tó wà láàárín 0.8mm sí 1.0mm. Ẹ tẹ TAB nígbà tí ẹ bá ń darí ọ̀nà láti ṣí àwọn ohun ìní kí ẹ sì ṣe àtúnṣe sí ìwọ̀n ìbú náà.

Ṣíṣẹ̀dá Ilẹ̀ Pẹ̀tẹ́lẹ̀ (Ilé Tí a fi Copper Pour)

Ilẹ̀ jẹ́ agbègbè ńlá tí bàbà so pọ̀ mọ́ ilẹ̀, tí ó ń pèsè ipa ọ̀nà ìpadàbọ̀ díẹ̀ tí ó sì ń dín EMI kù. Dípò kí a máa darí àwọn ipa ọ̀nà ilẹ̀ kọ̀ọ̀kan, a ń ṣẹ̀dá ìtújáde bàbà tí ó ń so gbogbo àwọn pádì ilẹ̀ pọ̀ láìfọwọ́sowọ́pọ̀.

Ṣíṣàlàyé Pọ́lọ́gùn Ilẹ̀

Wọlé sí polygon tú through Place → Polygon Pour tàbí tẹ P lẹ́yìn náà G. Tẹ yíká àyíká board rẹ láti ṣàlàyé agbègbè ìkún. Tẹ lẹ́ẹ̀mejì láti parí polygon náà kí o sì ṣí ìfọ̀rọ̀wérọ̀ àwọn ohun ìní.

Ṣíṣeto Àwọn Ohun Ànímọ́ Polygon

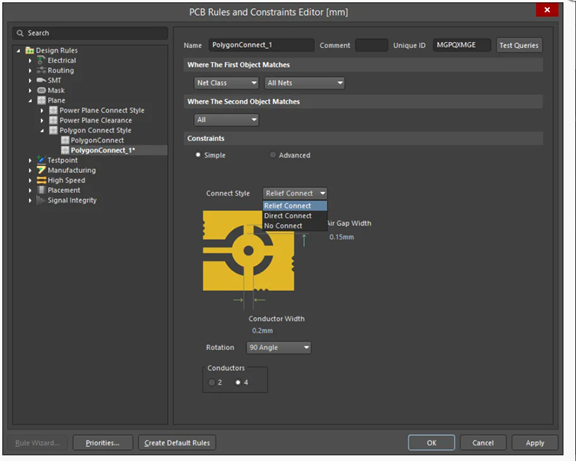

Ṣètò Net sí 'GND' láti fi polygon yìí sí ilẹ̀. Ṣètò Layer sí 'Top Layer'. Yan 'Relief Connect' fún Aṣa Ìsopọ̀ láti ṣẹ̀dá àwọn ìsopọ̀ ìtura ooru tó ṣe pàtàkì fún sísopọ̀. Ṣètò Clearance sí 0.2mm.

Dídà bàbà sílẹ̀

Tẹ-ọtun lori ilana polygon naa ki o yan Awọn iṣe Polygon → Repour Gbogbo. Ipele ilẹ naa kun agbegbe igbimọ ti o wa, yago fun awọn ohun ti ko baamu lakoko ti o n sopọ mọ gbogbo awọn paadi ilẹ.

Sísopọ̀ àwọn ọkọ̀ òfurufú ilẹ̀ pẹ̀lú Vias

Fi àwọn ọ̀nà ìránṣọ sí ibi tí a ó ti so àwọn ọ̀nà ìsàlẹ̀ àti òkè ilẹ̀ pọ̀ mọ́ra pẹ̀lú iná mànàmáná. Fi àwọn ọ̀nà ìránṣọ sí ibi tí ó yẹ (ní gbogbo 10-20mm) yíká pákó náà, pàápàá jùlọ nítòsí àwọn ọ̀pá ilẹ̀ IC.

Ṣíṣàyẹ̀wò Òfin Apẹẹrẹ (DRC) àti Ìfìdí múlẹ̀

Ṣíṣàyẹ̀wò Òfin Àwòrán máa ń fi àwọn ìrúfin hàn kí a tó ṣe iṣẹ́. Má ṣe fi ìgbìmọ̀ ránṣẹ́ sí iṣẹ́ ṣíṣe láìsí àṣìṣe DRC kankan.

Ṣíṣe Àyẹ̀wò Òfin Apẹrẹ Ṣíṣe

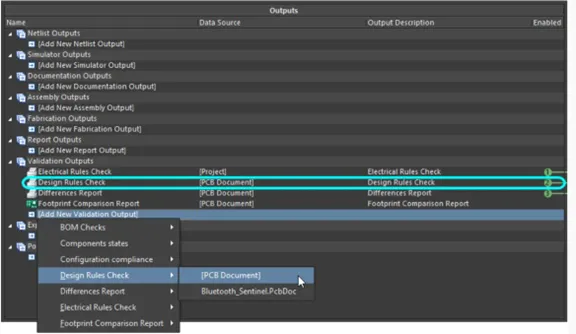

Wọlé sí DRC nípasẹ̀ Àwọn Irinṣẹ́ → Ṣíṣàyẹ̀wò Òfin Oníṣẹ́. Rí i dájú pé gbogbo ẹ̀ka ni a ti ṣiṣẹ́. Tẹ 'Ṣíṣàyẹ̀wò Òfin Oníṣẹ́' láti bẹ̀rẹ̀ ìjẹ́rìísí.

Atunyẹwo Awọn Irufin DRC

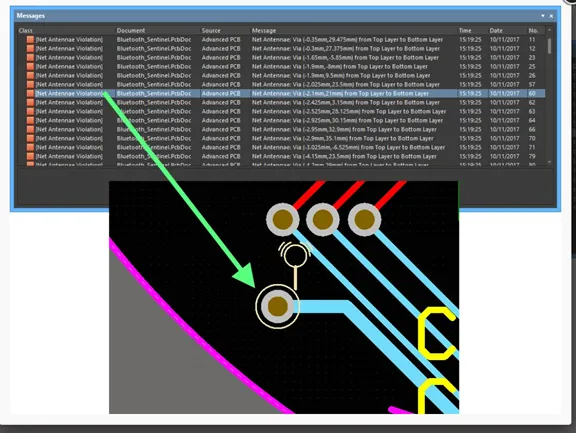

Pátákó ìfiránṣẹ́ náà ń fi gbogbo ìrúfin hàn. Tẹ lórí ìrúfin èyíkéyìí láti sún mọ́ ibi tí ìṣòro náà wà pẹ̀lú àwọn àmì tí a fihàn.

Ṣíṣe àtúnṣe àwọn ìrúfin tó wọ́pọ̀

Ṣe àtúnṣe àwọn ìrúfin ìforúkọsílẹ̀ nípa ṣíṣí àwọn àmì. Ṣe àtúnṣe àwọn ìrúfin ìbú nípa ṣíṣe àtúnṣe àwọn ohun ìní ìbú àmì. Parí gbogbo àwọn ìsopọ̀ tí kò ní ipa ọ̀nà. Ṣàtúnṣe nípasẹ̀ ipò láti yanjú nípasẹ̀ àwọn ìrúfin.

Ṣiṣe awọn aṣiṣe DRC odo

Máa ṣe àtúnṣe àwọn ìrúfin náà nígbà gbogbo, kí o sì tún ṣiṣẹ́ DRC títí tí páálí ìránṣẹ́ yóò fi hàn pé àṣìṣe kankan kò sí. Rí i dájú pé gbogbo àwọn net ni a ti yí padà láìsí ìlà ìtẹ́ àwọn eku kankan tó kù.

Fifi Awọn Ifọwọkan Ikẹhin ati Awọn Iwe-ẹri kun

Fifi Awọn Iho Ifisomọ sii

Fi awọn ihò ìsopọ̀ sí àwọn igun páálí nípa lílo Place → Pad. Fún àwọn skru M3, lo ìwọ̀n ihò 3.2mm. Fi àwọn ihò sí àwọn etí páálí ní o kere ju 3-5mm.

Ọ̀rọ̀ àti Ìwífún nípa ìbòjú Silkscreen

Fi ìwífún ìdámọ̀ kún un nípa lílo Place → String lórí Top Overlay layer. Fi orúkọ páálí, àtúnṣe, ọjọ́, àti àwọn ìlànà kún un. Rí i dájú pé ọ̀rọ̀ náà ṣeé kà (ó kéré tán gíga 1mm) àti pé kò borí àwọn páálí.

Àwọn àmì ìpele àti ìwọ̀n

Fi àwọn àmì ìwọ̀n kún lílo Place → Dimension → Linear Dimension lórí Mechanical 1 Layer. Èyí ń ran lọ́wọ́ láti rí i dájú pé pákó náà tóbi tó, ó sì ń ran àwòrán pákó lọ́wọ́.

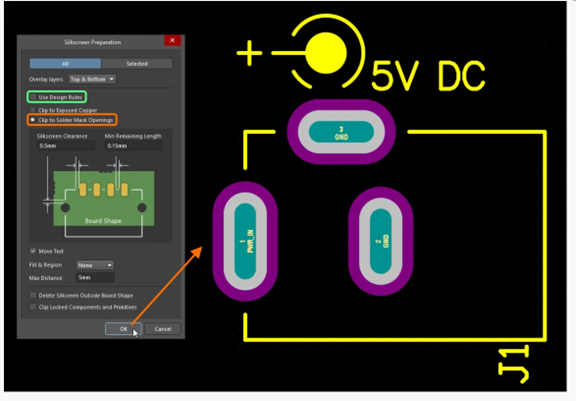

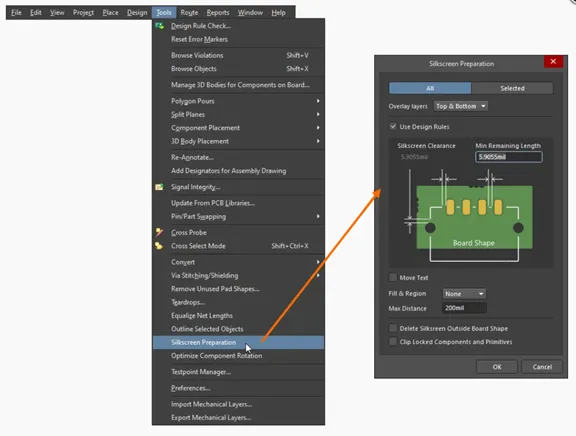

Ṣíṣe àyẹ̀wò ìparẹ́ ìbòjú sílíkì

Ṣàyẹ̀wò pé kò sí àwọn ìbòjú sílíkì tí ó borí nípa lílo Wo → Àwọn Ìsopọ̀ → Fi Àwọn Páàdì Hàn. Gbé èyíkéyìí ọ̀rọ̀ tí ó takora sí àwọn agbègbè tí ó yẹ.

Ìwòye àti Àtúnyẹ̀wò 3D

Ètò Ìṣètò Wo 3D

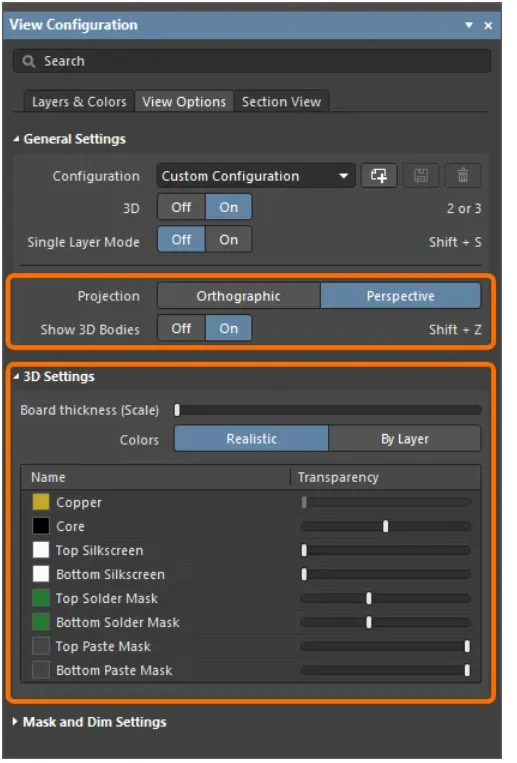

Àwọn ipò ìwòran 2D àti 3D ni a ṣètò nínú pánẹ́lì Ìṣètò Wo. Láti fi pánẹ́lì hàn: tẹ ọna abuja L; lo bọtini Paneli ni isale apa ọtun ti software naa; tabi yan ohun akojọ aṣayan Wo » Awọn panẹli » Wo ohun kan akojọ aṣayan IṣetoNígbà tí o bá yípadà sí ipò Ìṣètò 3D, àwọn àṣàyàn míràn láti ṣàkóso ìgbékalẹ̀ pátákó náà ní 3D yóò wà lórí taabu Àwọn Àṣàyàn Wo ti pátákó Ìṣètò Wo.

Yíyípadà sí 3D View

Tẹ '3' tabi yan Wo → Yípadà sí 3D. Lo àsin láti yípo (fa fifa-òsì), fa pan (fa-ọ̀tún-ìtẹ̀), àti sun-un (fa-kẹ̀kẹ́ yípo) láti wò láti igun èyíkéyìí.

Ṣíṣàyẹ̀wò Gíga àti Ìparẹ́ Àwọn Ẹ̀yà Ara

Ṣe àyẹ̀wò ìparẹ́ àwọn ẹ̀yà ara ní ìwòran 3D. Rí i dájú pé àwọn ẹ̀yà ara gíga kò dí wọn lọ́wọ́. Ṣàyẹ̀wò pé àwòrán náà bá ibi tí a fẹ́ kó wọn mu nípa wíwọ̀n gíga pákó tó pọ̀ jùlọ.

Àwọn Àṣàyàn Ìkójáde 3D

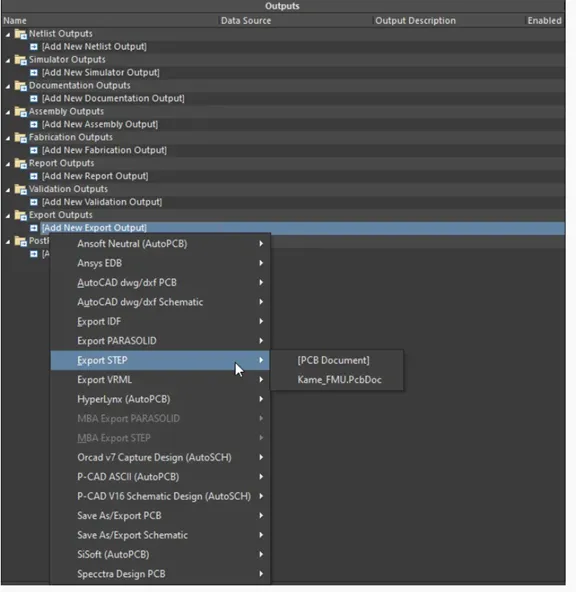

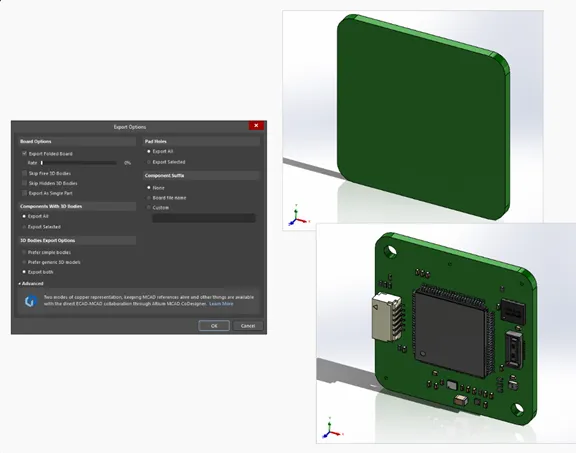

Ṣe àwòṣe 3D jáde nípa lílo Faili → Export → STEP fún ẹ̀rọ CAD. Àwọn onímọ̀ ẹ̀rọ amúṣẹ́dá máa ń lo àwọn ọjà wọ̀nyí fún ṣíṣe àwòṣe àpò àti ìfìdíkalẹ̀ ìbáramu.

Ìfọ̀rọ̀wérọ̀ Export Options, tí a lè wọ̀lé nípa títẹ ìjáde STEP tí a fi kún un lẹ́ẹ̀mejì tàbí ṣíṣẹ̀dá àṣẹ File » Export » STEP 3D, pèsè onírúurú àṣàyàn, pẹ̀lú àwọn àṣàyàn láti pinnu àwọn ohun tí a ó fi sínú fáìlì tí a ṣẹ̀dá.

Awọn Ayẹwo Ikẹhin Ṣaaju Iṣelọpọ

Àkójọ Àyẹ̀wò Apẹrẹ Pípé

Ṣe àyẹ̀wò ohun kọ̀ọ̀kan kí o tó ṣe àwọn fáìlì ìṣelọ́pọ́:

• Gbogbo awọn paati ti a gbe ni ọna ti o tọ
• Gbogbo àwọn àwọ̀n ni a ti yí padà, kò sí àwọ̀n tí a ti yípadà
• Àwọn ìpele ilẹ̀ lórí àwọn ìpele méjèèjì pẹ̀lú àwọn ọ̀nà ìránṣọ
• DRC ti gba pẹlu awọn aṣiṣe 0
• Àwọn olùṣe àmì sílíkì tí a lè kà
• Àwọn ihò ìfìkọ́lé tí a gbé kalẹ̀ dáadáa
• Awọn iwọn ọkọ ti tọ
• Ìwò 3D ti jẹ́rìí sí

Ṣíṣẹ̀dá Àwọn Fáìlì Ìṣẹ̀dá

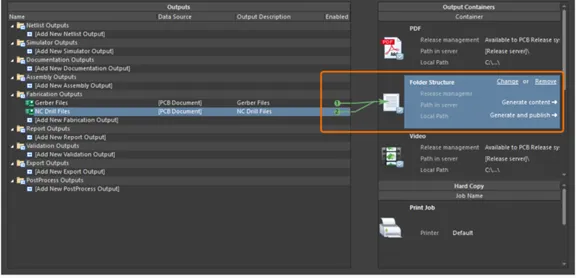

Ṣe awọn faili Gerber nipasẹ Fáìlì → Àwọn Ìjáde Ṣíṣe → Àwọn Fáìlì Gerber àti NC Wíwọ àwọn fáìlì nípasẹ̀ Fáìlì → Àwọn Ìjáde Ṣíṣe → Àwọn Fáìlì Wíwọ NCKan si olupese rẹ fun awọn ibeere kan pato.

Ifipamọ ati Atilẹyin Iṣẹ akanṣe

Fi gbogbo àwọn fáìlì pamọ́ pẹ̀lú Ctrl+Yiyipada+S. Ṣẹ̀dá àkójọ iṣẹ́ àgbékalẹ̀ pípé nípa lílo Project → Archive Project fún àwọn àfikún tàbí ìfọwọ́sowọ́pọ̀.

ipari

Oriire fun pipe ikẹkọ agbekalẹ PCB yii! O ti kọ ẹkọ iṣẹ ṣiṣe ni kikun lati inu gbigbe wọle nipasẹ igbaradi iṣelọpọ. Awọn ọgbọn ipilẹ wọnyi, ipo eto-iṣe, ipa ọna ọjọgbọn, imuse ilẹ, ati ijẹrisi pipe jẹ ipilẹ ti apẹrẹ PCB amoye. Tẹsiwaju lati dagbasoke awọn ọgbọn rẹ nipa ṣiṣe apẹrẹ awọn iyika onimọ-ẹrọ oriṣiriṣi. Kẹkọọ awọn apẹrẹ ọjọgbọn, darapọ mọ awọn agbegbe PCB, ki o ṣe atunyẹwo awọn igbimọ iṣelọpọ rẹ lati kọ ẹkọ lati awọn aṣeyọri ati awọn aṣiṣe.

Ẹ ṣeun fún títẹ̀lé ẹ̀kọ́ yìí. Ìgbésẹ̀ rẹ tó tẹ̀lé: ṣe àwòrán pátákó tìrẹ láti ìbẹ̀rẹ̀ dé òpin, kí o sì lo gbogbo ohun tí o ti kọ́. Orire rere pẹ̀lú ìrìn àjò ìṣẹ̀dá PCB rẹ!
