Плати смартфонів – це серце кожного смартфона. Ці плати з’єднують та керують усіма основними частинами, забезпечуючи безперебійну роботу вашого телефону. Їх проектування та виробництво вимагають ретельності та креативності, щоб відповідати сучасним технологічним потребам.
Процес починається з планування компонування, яке враховує ключові деталі, такі як процесори та мікросхеми пам'яті. Створення плат смартфонів включає вибір матеріалів, конструювання плати та додавання компонентів. Копіювання, яке часто здійснюється через зворотне проектування, порушує моральні та правові питання. Наприклад, дослідження показують, що кращий дизайн та переробка плат смартфонів можуть значно покращити навколишнє середовище. Крім того, використання екологічно чистих матеріалів у виробництві може знизити витрати та пом'якшити наслідки глобального потепління.
Завдяки гарним практикам та розумним методам друковані плати смартфонів залишаються функціональними, сталими та інноваційними.
Ключові винесення
Плати смартфонів з'єднують та керують деталями телефону для безперебійного використання.
Виготовлення друкованої плати вимагає гарного планування, вибору матеріалів та розумного макета.
Будівництво включає такі етапи, як підготовка матеріалів, складання та ретельне тестування.
Копіювання друкованих плат методом зворотного проектування може бути незаконним та несправедливим.
Команда Індустрія друкованих плат зростає з екологічно чистими матеріалами та новими дизайнами.
Дизайн плат смартфонів
Огляд дизайну друкованих плат мобільних телефонів
Мобільний телефон друкована плата це як основа смартфона. Він з'єднує важливі частини, щоб вони добре працювали разом. Дизайн зосереджений на тому, щоб зробити його функціональним, компактним та ефективним. Інженери планують, де розмістити процесори, мікросхеми пам'яті та інші компоненти для кращої продуктивності та економії місця.
Нові матеріали покращують мобільні телефони друкована плата дизайни. Наприклад:
Жорсткий ламінат та гладка мідь допомагають пристроям служити довше.
Швидкі застосування потребують ретельного контролю діелектричної проникності (Dk) та коефіцієнта дисипації (Df), щоб уникнути проблем із сигналом.
Такі випробування, як випробування на термічний цикл, перевіряють, чи друкована плата може впоратися з важкими умовами.
Високого класу друкована плата Попит показує, наскільки важливі інновації. Ринок для них друковані плати, вартість якого у 69.13 році становила 2023 млрд доларів США, може зростати на 7.6% щорічно, досягнувши 115.31 млрд доларів США до 2031 року.
Інструменти та програмне забезпечення для проектування друкованих плат
Створення a друкована плата потребує спеціальних інструментів та програмного забезпечення. Ці інструменти дозволяють переглядати, тестувати та вдосконалювати ваш дизайн перед виробництвом. Такі програми, як Altium Designer, KiCad та Eagle, допомагають зі схемами, макетами та 3D-виглядами.
Команда друкована плата Ринок програмного забезпечення швидко зростає завдяки 5G, Інтернету речей та штучному інтелекту. У 2022 році він коштував 2.5 мільярда доларів США і може зростати на 6.4% щорічно до 2032 року. До 2025 року він може досягти 3.17 мільярда доларів США завдяки попиту з боку електроніки та телекомунікацій.
Ключові компоненти та міркування щодо компонування
Проектування мобільного телефону друкована плата означає врахування ключових деталей. До них належать процесори, пам'ять, блоки живлення та бездротові чіпи. Кожну деталь потрібно ретельно розмістити для гарного потоку сигналу та контролю тепла.
Для компонування потрібне належне маршрутизування трас, укладання шарів та заземлення. Для швидких застосувань життєво важливими є контроль імпедансу та зменшення електромагнітних перешкод (EMI). Інженери використовують інструменти моделювання для перевірки цих параметрів під час проектування.
Порада: Зосередьтеся на надійності та продуктивності під час проектування друкована платаТакі тести, як тестування струмопровідною анодною ниткою (CAF), можуть виявити слабкі місця на ранній стадії.
Проблеми проектування плат смартфонів
Створення друкованих плат для смартфонів непросте. З розвитком технологій дизайнери повинні... друковані плати які підтримують нові функції, такі як 5G та чіткі дисплеї. Ці потреби ускладнюють вибір дизайну та матеріалів.
Використання передових матеріалів є великим викликом. Висока якість друковані плати часто потрібен поліімід, який служить довше, але коштує дорожче. Крім того, тонші та легші телефони ускладнюють розробку дизайну. Дизайнери повинні розмістити все в невеликому просторі, зберігаючи при цьому функціональність. Це може збільшити витрати та зайняти більше часу на виробництво.
Примітка: Малим компаніям важко конкурувати з великими, оскільки вони мають менше ресурсів.
Дотримання правил створює додаткові труднощі. Закони про охорону навколишнього середовища вимагають екологічно чистих матеріалів, які можуть бути дорогими. Тестування якості також важливе. Такі випробування, як перевірка термоциклів та контроль імпедансу, необхідні для швидких пристроїв, але збільшують витрати.
Швидкозмінні технології додає тиску. Дизайнери повинні часто оновлювати свою роботу, щоб відповідати тенденціям, не витрачаючи забагато. Додавання нових технологій, таких як штучний інтелект та Інтернет речей, робить це ще складнішим.
Основні виклики в Дизайн друкованої плати він має:
Додавання розширених функцій, таких як 5G та чіткі дисплеї.
Вищі витрати завдяки кращим матеріалам та тестуванню.
Створення невеликих дизайнів добре працює на тонких пристроях.
Дотримання суворих екологічних правил.
Йти в ногу зі швидкими технологічними змінами.
Виготовлення смартфона друковані плати вимагає креативності та точності. Вирішення цих проблем допомагає задовольнити потреби сучасних технологій.

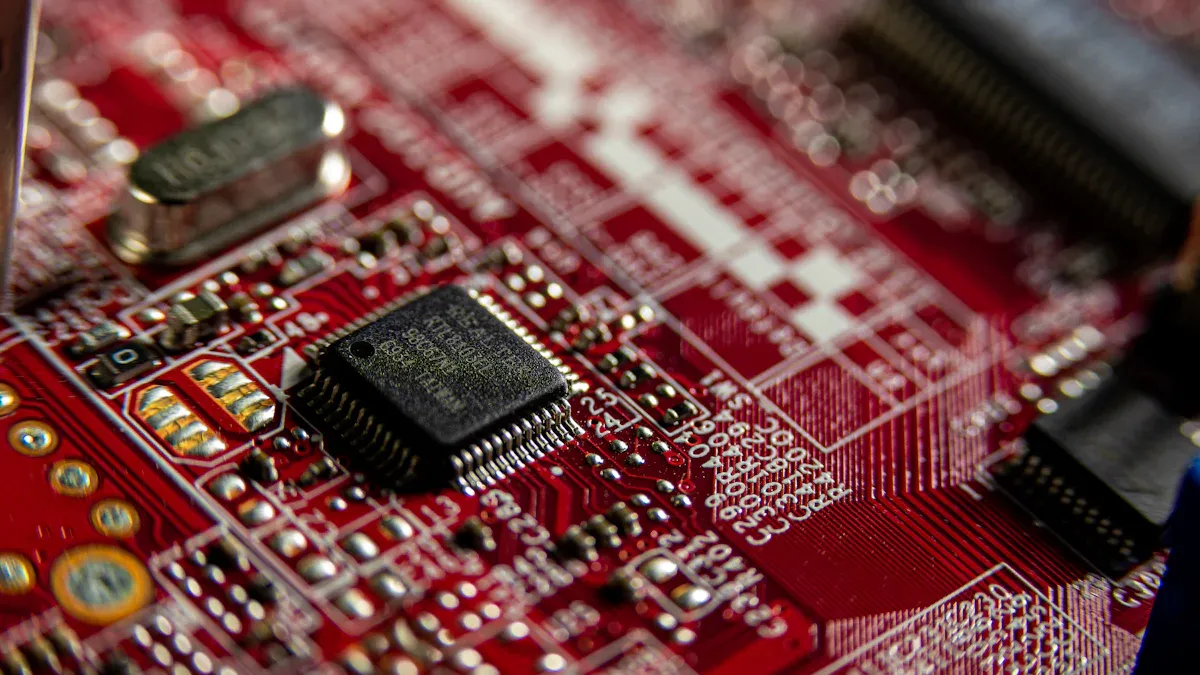

Процес виробництва друкованих плат мобільних телефонів
Вибір матеріалу для друкованих плат
Вибір правильних матеріалів дуже важливий для створення Друкована платаМатеріали впливають на те, наскільки добре Друкована плата працює, довговічність і виготовлений. Наприклад, теплопровідність допомагає розподіляти тепло, а коефіцієнт теплового розширення (КТР) запобігає пошкодженням від перепадів температури.
властивість | Опис |
|---|---|
Теплопровідність (К) | Показує, наскільки добре передається тепло, вимірюється у Вт/м °C. |
Коефіцієнт теплового розширення (КТР) | Показує, наскільки матеріал зростає при нагріванні, у ppm/°C. |
Діелектрична проникність (Er або Dk) | Впливає на якість сигналу; значення коливаються від 2.5 до 4.5. |
Тангенс кута втрат (tanδ або Df) | Нижчі значення означають менші втрати сигналу, що чудово підходить для швидких сигналів. |
Поглинання вологи | Показує, скільки води воно поглинає, зазвичай від 0.01% до 0.20%. |
Для низьких частот часто використовується FR-4. Для швидших сигналів, сучасні матеріали такі як Isola I-Tera MT40, кращі. Завжди вибирайте матеріали з низьким водопоглинанням та високою стійкістю до CAF для кращої продуктивності.
Етапи виготовлення друкованої плати
Створення a Друкована плата передбачає багато ретельних кроків. Спочатку почніть зі склопластикової основи, покритої міддю. Потім видаліть трохи міді, щоб сформувати доріжки для схеми. Ці доріжки передають електричні сигнали.
Далі нанесіть паяльну маску для захисту схем. Непокритими залишаються лише ділянки для деталей. Після цього просвердліть отвори для перехідних отворів та виводів деталей. Нарешті, покрийте отвори та нанесіть покриття для покращення паяння.
Гарне планування є ключем до безперебійного Друкована плата виробництво. Помилки в проектуванні можуть призвести до затримок та збільшення витрат. Менші деталі ускладнюють виробництво, потребуючи передових методів для підтримки високої якості.
Збірка та інтеграція компонентів
Після виготовлення Друкована плата, наступним кроком є складання. Це означає додавання та паяння деталей, таких як процесори та мікросхеми пам'яті. Технологія поверхневого монтажу (SMT) є основним методом. Вона розміщує деталі безпосередньо на Друкована плата, що заощаджує простір і спрощує виробництво.
Після складання інтеграція гарантує, що всі частини добре працюють разом. Тестування тут дуже важливе. Вам потрібно перевірити електричний потік, якість сигналу та контроль тепла. Ретельні кроки гарантують хороші результати, особливо коли телефони стають більш просунутими.
Порада: Перевірте свій Друкована плата обережно, щоб уникнути проблем у майбутньому.
Перевірка якості та тестування у виробництві друкованих плат
Тестування та перевірка якості дуже важливі для друкована платаЦі кроки виявляють проблеми, підвищують продуктивність і підтримують високі стандарти. Ретельне тестування гарантує друкована плата добре працює на сучасних смартфонах.
Загальні методи тестування
Виробники використовують різні тести для перевірки друкована платаКожен тест розглядає певні аспекти його якості та функціональності. Ось список поширених тестів:
Перевірити | Що перевіряє | Критерії |
|---|---|---|
Візуальний та рентгенівський огляд | Знаходить бруд, тріщини або пошкодження пошарово. | Пройшов/не склав |
Тест на пілінг | Перевіряє, наскільки міцно шари зчеплюються між собою. | Зараховано/не зараховано + конкретне значення |
Випробування паяльного горщика та поплавкового припою | Перевіряє, чи отвори можуть належним чином утримувати припій. | Пройшов/не склав |
Автоматизований оптичний контроль | Знаходить помилки, такі як відсутній або поганий припій. | Пройшов/не склав |
Ці тести переконуються, що друкована плата може задовольнити потреби смартфона. Наприклад, тест на відшарування перевіряє міцність шару, а оптичний контроль виявляє помилки складання.
Важливі показники якості
Виробники відстежують ключові показники для перевірки якості. Ці показники показують, наскільки добре працює процес і де його можна покращити. Деякі ключові показники:
Вихід першого проходу (FPY): показує, скільки друковані плати здавати іспити з першого разу.
Коефіцієнт дефектів: відстежує відсоток друковані плати з проблемами.
Коефіцієнт повернення: Вимірює, скільки друковані плати надсилаються назад користувачами.
Коефіцієнт відмов: перевіряє, як часто друковані плати припинити роботу під час використання.
Спостереження за цими показниками допомагає виявляти проблеми та виправляти їх. Наприклад, високий рівень браку може означати проблеми з матеріалами або складанням.
Порада: Часте тестування та відстеження результатів можуть заощадити час і скоротити витрати.
Копіювання плат смартфонів
Методи клонування друкованих плат та зворотного проектування
Копіювання мобільного телефону друкована плата використовує метод, який називається зворотною інженерією. Цей процес допомагає відтворити дизайн та функції друкована платаСпочатку перевірте, наскільки доступна дошка. Потім, перерахувати всі частини та складіть специфікацію матеріалів (BOM). Якщо плата має захисне покриття, обережно видаліть його. Далі зберіть технічні характеристики та деталі для деталей. Нарешті, запишіть кожен крок за допомогою таких інструментів, як Microsoft Visio. Ці кроки допоможуть вам скопіювати друкована плата правильно
Для зворотного проектування потрібні спеціальні інструменти та програмне забезпечення. Наприклад, рентгенівські апарати показують внутрішні шари, а інструменти для побудови схем допомагають відновити схему. Цей процес вимагає навичок та точності.
Етичні та правові наслідки копіювання
Копіювання a друкована плата Копіювання без дозволу є неетичним та незаконним. Це порушує закони про інтелектуальну власність, які захищають роботу автора. Це може призвести до судових позовів та штрафів. Завжди отримуйте дозвіл або ліцензію, перш ніж копіювати дизайн.
З етичної точки зору, копіювання перешкоджає інноваціям. Дублювання друкована плата Без додавання нових ідей шкодить креативності в галузі. Крім того, низькоякісні копії можуть мати невдачі, наражаючи користувачів на ризик і підриваючи довіру.
Примітка: Дотримуйтесь законів про інтелектуальну власність та використовуйте етичні практики у своїй роботі.
Вплив копіювання друкованих плат на індустрію смартфонів
Копіювання друковані плати Це суттєво впливає на індустрію смартфонів. Це знижує витрати, роблячи телефони дешевшими. Але це також створює недобросовісну конкуренцію. Виробники оригінальних товарів витрачають багато коштів на дослідження, тоді як підробники уникають цих витрат.
Скопійовано друковані плати часто використовують неякісні матеріали, що призводить до виходу пристроїв з ладу. Це шкодить довірі споживачів і шкодить репутації галузі. Копіювання також уповільнює інновації. Компанії можуть уникати створення нових технологій, якщо бояться, що їх скопіюють.
Щоб запобігти цьому, виробники використовують унікальні ідентифікатори на своїх друковані платиЦе допомагає запобігти копіюванню та захистити інтелектуальну власність.
Стратегії запобігання несанкціонованому копіюванню друкованих плат
Запобігання копіюванню іншими друкована плата дуже важливо. Це допомагає захистити ваші ідеї та зберегти довіру в індустрії смартфонів. Ось кілька способів захистити ваші дизайни:
Додайте функції шифрування та безпеки
Використовуйте шифрування для захисту своїх друкована плата файли дизайну. Це ускладнює їх крадіжку для інших. Додайте унікальні коди або ідентифікатори для відстеження та підтвердження ваших друкована платаавтентичність.Використовуйте захисні покриття та шари
Прикрийте свій друкована плата зі спеціальними покриттями для блокування зворотного проектування. Шари захисту від несанкціонованого доступу можуть приховати дизайн, ускладнюючи до нього доступ сторонніх осіб.Контроль доступу до файлів дизайну
Обмежте, хто може бачити ваші друкована плата файли дизайну. Зберігайте їх на захищених серверах із паролями. Діліться інформацією лише з перевіреними людьми або компаніями, щоб уникнути витоків.Отримайте патент на свою друковану плату
Патенти надають юридичний захист вашим друкована платаВони забороняють іншим копіювати ваш дизайн без дозволу. Патенти також попереджають підробників про юридичні ризики.Слідкуйте за підробленими товарами
Часто перевіряйте ринок на наявність підроблених копій вашого друкована платаЯкщо ви знайдете такі, дійте швидко. Ви можете вжити правових заходів або покращити безпеку, щоб запобігти копіюванню в майбутньому.
Порада: Використання кількох методів разом найкраще допомагає захистити вас друкована плата конструкцій.
Виконуючи ці кроки, ви можете забезпечити свою друкована плата розробляє та підтримує справедливу, креативну галузь.
Друковані плати смартфонів є ключовими для сучасних технологій. Проектування друкована плата потребує розумного планування, вибору правильних матеріалів та гарного макета. Їх виготовлення вимагає ретельних кроків, від підготовки матеріалів до складання деталей та тестування. Копіювання може допомогти у навчанні, але створює етичні та юридичні проблеми.
Команда друкована плата Промисловість потребує нових ідей та чесної практики. Зараз компанії використовують екологічно чисті матеріали, такі як безсвинцевий припій та безпечні ламінати, щоб дотримуватися екологічних правил. Великі компанії, такі як Apple, планують використовувати лише перероблені або відновлювані матеріали до 2030 року, подаючи гарний приклад.
Майбутнє смартфона друкована плата виглядає захопливо:
Ринок мобільних телефонів друкована плата може зростати понад 10% щорічно до 2027 року завдяки високошвидкісному використанню.
«Зелені» зусилля змінюють те, як друкована плата виготовлені відповідно до правил, таких як RoHS.
Все ще є труднощі, але галузь швидко розвивається.
Metric | значення |
|---|---|
Розмір ринку у 2023 році | 84.4 млрд. Доларів США |
Розмір ринку у 2032 році | 139.63 млрд. Доларів США |
Темп зростання | 5.7% |
Річні поставки смартфонів | 1.3 млрд. Одиниць |
Оскільки люди хочуть покращити схемотехніку, з'являтимуться нові цікаві конструкції та методи. Залишаючись креативними та справедливими, друкована плата промисловість продовжуватиме активно розвиватися.
FAQ
Що таке друкована плата (PCB) і чому вона важлива в смартфонах?
Друкована плата (PCB) — це щось на кшталт основоположного елемента смартфона. Вона поєднує всі електронні компоненти та допомагає їм працювати разом. Без неї ваш смартфон взагалі не працював би.
Як ви забезпечуєте якість друкованої плати під час виробництва?
Виробники перевіряють друковані плати за допомогою таких тестів, як візуальний контроль та тест на відшарування. Вони також використовують автоматизовані інструменти для виявлення дефектів та перевірки паяння. Ці кроки гарантують, що друкована плата працює належним чином та відповідає стандартам.
Чи можна легально скопіювати дизайн друкованої плати?
Ви можете копіювати дизайн друкованої плати лише за наявності дозволу. Роблячи це без дозволу, ви порушуєте закони та зупиняєте появу нових ідей. Завжди дотримуйтесь правил та дійте відповідально з дизайном друкованих плат.
Які матеріали зазвичай використовуються у виробництві друкованих плат?
Матеріали як FR-4 і поліімід часто використовуються для друкованих плат. Ці матеріали міцні, добре переносять нагрівання та зберігають чіткість сигналів. Вибір правильного матеріалу допомагає друкованій платі краще працювати у смартфонах.
Як дизайн друкованої плати впливає на продуктивність смартфона?
Дизайн друкованої плати впливає на те, як деталі взаємодіють та обробляють тепло. Гарний дизайн робить сигнали швидшими та зменшує проблеми. Інженери ретельно планують компонування та вибирають матеріали для покращення продуктивності смартфона.
