Başladığında PCB tersine mühendislikHer adımda gerçek sorunlarla karşılaşırsınız. Belgesiz veya çok katmanlı eski devre kartları görebilirsiniz. Manuel PCB tersine mühendisliği yaparken karşılaşacağınız bazı yaygın sorunlar şunlardır:
PCB analizinde sıklıkla sorun yaşarsınız çünkü orijinal makaleler bulunmamaktadır.
Çok katmanlı PCB tasarımları, bağlantıları takip etmeyi zorlaştırır.
Parça numaraları silik olduğu için parçaları tanımak zor.
Eski devre kartları, artık üretilmeyen parçaları aramanıza neden olur.
Zaman ve para, işleri sizin için daha stresli hale getirebilir.
Uygulamalı bir kılavuz, daha hızlı öğrenmenize ve çalışırken karşılaştığınız sorunları çözmenize yardımcı olur.
Önemli Noktalar
Becerilerinize uygun bir PCB projesi seçin. Kendinize güven duymanıza ve daha fazla şey öğrenmenize yardımcı olacak kolay devre kartlarıyla başlayın.
Başlamadan önce ne yapmak istediğinizi iyice belirleyin. Net hedeflere sahip olmak, doğru yolda kalmanıza ve ne kadar ilerleme kaydettiğinizi görmenize yardımcı olur.
Bulduğunuz her şeyi not edin. Ayrıntıları hatırlayabilmeniz ve çalışmanızı başkalarına gösterebilmeniz için iyi notlar alın ve fotoğraflar çekin.
Projeniz için en iyi araçları kullanın. Hangi yazılım ve donanımların size daha uygun olduğunu görmek için farklı yazılım ve donanımları deneyin.
Yavaş ve dikkatli çalışın. Her adımda acele etmeyin çünkü dikkatli çalışma, tersine mühendislikte daha iyi sonuçlar verir.
PCB Tersine Mühendislik Projelerini Seçmek
Proje Seçim Kriterleri
PCB tersine mühendisliğine başlamadan önce doğru projeyi seçmek önemlidir. Her PCB, becerilerinize veya araçlarınıza uygun değildir. Deneyim seviyenize uygun kartlar aramalısınız. Yeniyseniz, net izlere ve kolay bulunabilen parçalara sahip basit bir PCB deneyin. Daha fazla deneyiminiz varsa, daha fazla katmana veya benzersiz bir tasarıma sahip bir kart seçebilirsiniz.
Karar vermeden önce kontrol edebileceğiniz bazı şeyler şunlardır:
Yönetim Kurulu Karmaşıklığı: Devre kartı tek katmanlı mı yoksa çok katmanlı mı? Basit devre kartları daha hızlı öğrenmenize yardımcı olur.
Bileşen Kullanılabilirliği: Devre kartında kullanılan parçaları bulabilir misiniz? Eski kartlarda nadir veya artık üretilmeyen parçalar olabilir.
Belgeler: Devre kartıyla birlikte herhangi bir kullanım kılavuzu veya şema geliyor mu? Gelmiyorsa, daha fazla araştırma yapmanız gerekecek.
Amaç: Devre kartı sizin için önemli bir işlev görüyor mu? İlginizi çeken projeler sizi motive eder.
İpucu: Sizi heyecanlandıran bir projeyle başlayın. Böylece daha çok şey öğrenecek ve süreçten keyif alacaksınız.
Hedef Belirleme
PCB tersine mühendisliğine başlamadan önce net hedeflere ihtiyacınız var. Ne elde etmek istediğinizi kendinize sorun. Bozuk bir PCB'yi mi onarmak istiyorsunuz? Belki bir tasarımı kopyalamak veya nasıl çalıştığını öğrenmek istiyorsunuz. Hedef belirlemek, odaklanmanıza ve ilerlemenizi ölçmenize yardımcı olur.
Ana hedefinizi yazmayı deneyin. Düşüncelerinizi düzenlemenize yardımcı olacak basit bir tablo aşağıda verilmiştir:
Nesnel | Örnek E-posta |
|---|---|
Onarım | Arızalı bir ses yükselticisini tamir edin. |
klon | Eski bir PCB'nin kopyasını yapın. |
Öğrenmek | Sinyal akışını anlayın |
Hedefinizi bildiğinizde, her adımı planlayabilirsiniz. Zamandan tasarruf edersiniz ve hatalardan kaçınırsınız. Unutmayın, her PCB tersine mühendislik projesi size yeni bir şey öğretir.
Tersine Mühendislik Süreci Adımları
İlk PCB Değerlendirmesi
İşe başlarken, PCB'yi çok dikkatlice inceleyin. Bu, kartın üzerinde çalışmanın ne kadar zor olacağını anlamanıza yardımcı olur. PCB'nin kaç katmandan oluştuğunu öğrenmeniz gerekiyor. Kart üzerindeki parça sayısını sayın. Gördüğünüz farklı paket türlerine bakın. Koruyucu kalkanlar veya herhangi bir güvenlik özelliği olup olmadığını kontrol edin. Bu adım, neyle çalıştığınızı anlamanıza yardımcı olur.
İşte PCB'yi kontrol etmenin başlıca yollarını gösteren basit bir tablo:
Teknik Türü | teknikleri |
|---|---|
Yönetim Kurulu Karmaşıklığı | Katman sayısını sayın, bileşen sayısını tahmin edin, paket türlerini belirleyin, koruma özelliklerini not edin, güvenlik özelliklerini kontrol edin. |
İşlevsel Bağlam | Sistem ilişkisini, giriş/çıkış bağlantılarını, güç gereksinimlerini ve arayüz özelliklerini belirleyin. |
Devre kartının ne işe yaradığını anlamaya çalışın. Bağlantı noktalarına bakın ve ne tür bir güce ihtiyaç duyduğunu görün. Giriş ve çıkış noktalarını kontrol ederek devrenin ne yaptığını tahmin edin. Bu, sonraki adımlarınızı planlamanıza ve doğru araçları seçmenize yardımcı olur.
İpucu: Başlamadan önce devre kartının net fotoğraflarını çekin. İyi fotoğraflar, her parçanın nereye gittiğini hatırlamanıza ve işinizi kolaylaştırmanıza yardımcı olur.
Bağlantı Noktalarını ve İzleri İncelemek
Ardından, baskılı devre kartına daha yakından bakın. Bağlantı noktalarından başlayın. Sinyaller ve güç bu noktalardan girip çıkar. Bağlantı noktalarından çıkan izleri takip ederek nereye gittiklerini görün. Bu, devreyi haritalamanıza ve bağlantıların nasıl yapıldığını görmenize yardımcı olur.
İşte size yardımcı olacak adım adım bir liste:
Çalışma alanınızın aydınlık olduğundan emin olun ve büyüteç kullanın.
Devre kartı kirliyse temizleyin.
Panonun tamamına bakın ve ana alanları inceleyin.
Önemli parçaları etiketlerini kullanarak bulun.
Öncelikle güç ve topraklama hatlarını takip edin.
Girişten çıkışa kadar sinyal yollarını takip edin.
Mikrokontrolcülere, bellek yongalarına ve güç regülatörlerine yakından bakın.
Lehim bağlantılarını ve kabloları herhangi bir hasar açısından kontrol edin.
Devre kartında çatlak veya yanık izi olup olmadığını kontrol edin.
Gördüklerinizi elinizdeki herhangi bir şemayla karşılaştırın.
Karşılaştığınız sorunları veya soruları not edin.
İki noktanın bağlı olup olmadığını kontrol etmek için bir multimetre kullanın. Multimetreyi süreklilik moduna ayarlayın ve gücü kapatın. Probları iki noktaya yerleştirin. Bir bip sesi duyarsanız veya düşük direnç görürseniz, bağlantı iyidir. Kontrolünüzü tamamlamak için diğer bağlantılar için de aynı işlemi yapın.
Bazı PCB tersine mühendislik araçları size yardımcı olabilir. Katmanları gösterip gizleyebilir, ağları vurgulayabilir, parçaları arayabilir, boşlukları ölçebilir ve sembolleri ayak izleriyle ilişkilendirebilirsiniz. Bu araçlar çalışmanızı daha hızlı ve daha doğru hale getirir.
Not: Her zaman bağlantı noktalarıyla başlayın. Bunlar, devreyi adım adım haritalamanıza ve süreci kolaylaştırmanıza yardımcı olur.
Kaba Bir Şema Oluşturma
Bağlantı noktalarını ve devre yollarını kontrol etmeyi bitirdikten sonra, kabaca bir şema çizin. Bu en zor adımlardan biridir. Devre şemasını gördüğünüzden çizmeniz gerekiyor. Bazen kağıt olmayabilir, bu nedenle kendi notlarınızı kullanmalısınız.
İşte ana adımları gösteren bir tablo:
adım | Açıklama |
|---|---|
Hazırlık | Aletlerinizi hazırlayın ve devre kartının temiz ve güvenli olduğundan emin olun. |
Şematik Oluşturma | Devre kartı üzerindeki tüm elektrik bağlantılarının ve bileşenlerinin ayrıntılı bir şemasını çizin. |
Malzeme Listesi (BOM) | Devre kartında kullanılan her parçanın özelliklerini ve miktarlarını içeren bir liste yapın. |
Şemanıza bağlantı noktaları ve büyük parçalarla başlayın. Önce güç ve topraklama hatlarını çizin. Ardından sinyal yollarını ve diğer parçaları ekleyin. Notlarınızdan ve fotoğraflarınızdan yararlanın. Eksik veya kırık parçalar görürseniz, bunları çiziminizde işaretleyin.
Yardımcı olacak yazılım araçlarına ihtiyacınız olabilir. Bazı araçlar, ağları vurgulamanıza, parçaları aramanıza ve boşlukları ölçmenize olanak tanır. Bu araçlar, şemanızı oluşturmayı ve çalışmanızı kontrol etmeyi kolaylaştırır.
Önemli Not: PCB'den şematik çizim yapmak zaman alır. Acele etmeyin. Yaptığınız işi kontrol edin ve her bağlantının doğru olduğundan emin olun.
Tersine mühendislik süreci size devreler ve baskılı devre kartı düzeni hakkında çok şey öğretir. Her adım, kartın nasıl çalıştığını ve nasıl onarılacağını veya kopyalanacağını öğrenmenize yardımcı olur. Yaptığınız her projeyle analiz ve mühendislik becerileriniz gelişecektir.
Baskılı Devre Kartı Dokümantasyonu
Görsel İnceleme ve Fotoğrafçılık
Her zaman önce devre kartına yakından bakın. Bu, çizikleri, kiri veya yanlış görünen parçaları bulmanıza yardımcı olur. Bazen küçük sorunları görmek zordur. Yavaşça ilerleyin ve kartın her parçasını kontrol edin. Çalışmanızı küçük bölümlere ayırın. Her otuz dakikada bir kısa bir mola verin. Bu, gözlerinize yardımcı olur ve odaklanmanızı sağlar.
Fotoğraf çekmek işleri kolaylaştırır. En az 10 megapiksel çözünürlüğe sahip bir kamera kullanın. Model numaralarının ve kutup işaretlerinin yakın çekim fotoğraflarını çekin. Bu fotoğraflar parçaların nereye takılacağını hatırlamanıza yardımcı olur. Eğer bir şemanız varsa, fotoğraflarınızla karşılaştırın. Tüm parçaların eşleştiğinden emin olun. İşte fotoğraflarınızda size yardımcı olacak bir tablo:
gereklilik | Detaylar |
|---|---|
Kamera Çözünürlüğü | ≥10 megapiksel |
Fotoğraflanması Gereken Önemli Alanlar | Parça model numaraları ve kutup işaretleri |
İpucu: Sabırlı olun ve her alanı dikkatlice kontrol edin. İyi fotoğraflar ve notlar, daha sonra hata yapmaktan kaçınmanıza yardımcı olur.
Katmanların ve Bileşenlerin Belgelendirilmesi
Baskılı devre kartları üzerinde çalışırken iyi kayıt tutmanız gerekir. Her şeyi yazmak, sizin ve ekibinizin her adımı hatırlamasına yardımcı olur. Bulduklarınızı, neden bu seçimleri yaptığınızı ve sorunları nasıl çözdüğünüzü yazın. Bu, baskılı devre kartı tersine mühendislik projenizi daha iyi hale getirir.
Öncelikle tahtayı ölçün ve katmanları sayın. Boyutu kontrol etmek için cetvel veya kumpas kullanın. Kenarlara bakın veya kaç katman olduğunu görmek için aletler kullanın. Tahtanın farklı taraflarından fotoğraflar çekin. Değerleri ve nerede bulduğunuzu da içeren her parçanın bir listesini yapın. Bir şeyi değiştirirseniz veya yeni ayrıntılar bulursanız notlarınızı güncelleyin.
Oyun tahtasının yapımı ve montajı için resimler çizin.
Parçaların onarımı veya değiştirilmesi için adımlar ekleyin.
Katmanların sırasını ve delme noktalarını listeleyin.
Parça detaylarını ve miktarlarını içeren bir malzeme listesi tutun.
Not: Düzenli kayıtlar, çalışmalarınızı başkalarıyla paylaşmanıza yardımcı olur. PCB tersine mühendisliği için iyi iletişim önemlidir.

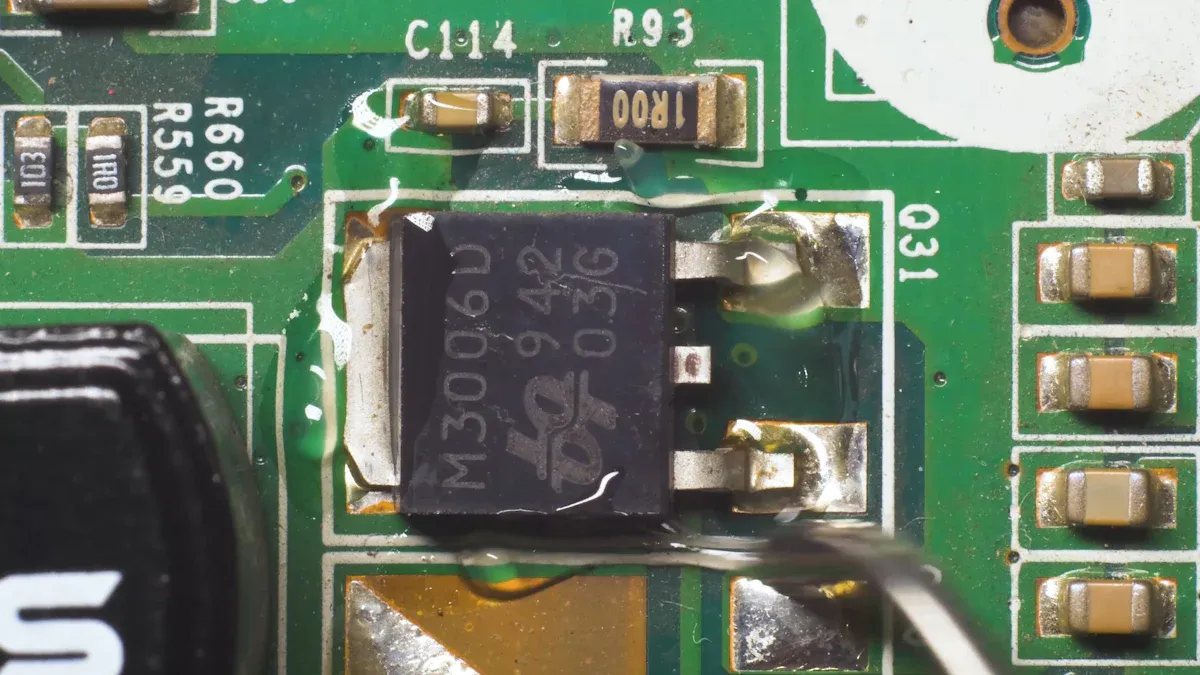

PCB Tersine Mühendisliği için Araçlar ve Teknikler
Temel EDA Araçları
ihtiyacınız olan PCB tersine mühendisliği için özel aletlerBu araçlar devreleri incelemenize ve bağlantıların nasıl yapıldığını görmenize yardımcı olur. Bazı araçlar devrenin resmini çizmenize olanak tanır. Diğer araçlar ise çalışmalarınızdaki hataları bulmanıza yardımcı olur. Daha hızlı ilerlemek istiyorsanız, otomatik PCB tersine mühendislik araçlarını deneyin. Bu araçlar bağlantıları takip edebilir ve sizin için hataları bulabilir.
İşte birkaçı kullanabileceğiniz araçlar:
Altium Designer bağlantıları izleyebilir ve hataları kontrol edebilir.
Cadence OrCAD, devre şemaları çizmenize ve parçaları birbirine bağlamanıza yardımcı olur.
Mentor Graphics PADS, tasarımınızı kontrol eder ve güçlü diyagramlar oluşturur.
Devreleri çizmek ve değiştirmek için KiCad, Eagle, EasyEDA veya OrCAD gibi araçları da kullanabilirsiniz. Bu araçlar, PCB tersine mühendisliğini kolaylaştırır. Kılavuzlardan öğrenmenize ve çalışmalarınızı arkadaşlarınızla paylaşmanıza yardımcı olurlar.
İpucu: En çok hangisini sevdiğinizi görmek için farklı araçları deneyin. Bazı araçlar kolay işler için iyidir, diğerleri ise zor projeler için daha uygundur.
Donanım ve Yazılım Yöntemleri
Bir baskılı devre kartını ve devresini incelemenin birçok yolu vardır. Bazı yöntemler bilgisayar programları kullanır. Diğer yöntemler ise özel donanım gerektirir. Projeniz için en uygun olanı seçebilirsiniz.
İşte bazı yaygın yöntem ve araçları gösteren bir tablo:
Kategoriler | Araçlar/Teknikler |
|---|---|
PCB Tasarım Yazılımı | KiCad, Altium Designer, Eagle, EasyEDA, OrCAD |
Simülasyon Araçları | LTSpice, ngspice, Falstad Devre Simülatörü, TINA-TI |
Tahribatsız Yöntemler | Röntgen Tomografisi |
Yıkıcı Yöntemler | Katman kaldırma (zımpara kağıdı aşındırma, kimyasal aşındırma, CNC frezeleme) |
Devre kartına zarar vermek istemiyorsanız, X-ışını tomografisi kullanın. Bu, kartın içine bakmanıza ve gizli yolları görmenize olanak tanır. Zorlu işler için, devre kartını zımpara kağıdı veya kimyasallar kullanarak parçalarına ayırmanız gerekebilir. Bu, her katmanı görmenize ve her bağlantıyı takip etmenize yardımcı olur.
Otomatik PCB tersine mühendisliği size zaman kazandırır. Devre kartlarını aylar yerine haftalar içinde tamamlayabilirsiniz. Bu, projeleri hızlı bir şekilde bitirmeniz ve çalışmalarınızın doğru olmasını sağlamanız gerektiğinde faydalıdır.
Not: Her zaman önce en güvenli yolu seçin. Riskli yöntemleri denemeden önce bilgisayar araçlarını ve güvenli yöntemleri kullanın.
PCB Tersine Mühendislik Zorlukları
Çok Katmanlı ve Gizli Bağlantılar
Her baskılı devre kartını anlamak kolay değildir. Çok katmanlı kartlar karmaşık olabilir. Birçok projede, içinde gizli bağlantılar bulunan kartlar bulunur. Bu izleri sadece bakarak göremezsiniz. Onları bulmak için özel yöntemlere ihtiyacınız vardır.
İç katmanları görmek zordur, bu nedenle gelişmiş araçlara ihtiyacınız vardır.
Katmanları ayırmak için dikkatli zımparalama veya kimyasallar kullanabilirsiniz.
Yüksek çözünürlüklü resimler, minik şeyleri fark etmenize yardımcı olur.
Katmanları eşleştirmek, bunların birbirine nasıl uyduğunu görmenize yardımcı olur.
Bazı devre kartlarında kör ve gömülü via'lar bulunur. Bunları bulmak zordur. Bunları görebilmek için iyi bir görüntüleme ve dikkatli ayırma işlemi gerekir.
HDI devre kartları çok karmaşık parçalara sahiptir. Sabır ve doğru araçlara ihtiyacınız var. Bazen, kartın içine bakmak için röntgen görüntüleri kullanmanız gerekir. Bu, her bağlantıyı bulmanıza ve devre kartının nasıl çalıştığını öğrenmenize yardımcı olur.
İpucu: Önce dış katmanlardan başlayın. Yavaşça içeri doğru ilerleyin. Gizli kısımları görmeniz gerektiğinde özel aletler kullanın.
Eksik veya Kullanımdan Kaldırılmış Bileşenler
Tersine mühendislik yaparken eksik veya eski parçalarla karşılaşabilirsiniz. Eski devre kartlarında genellikle artık bulunması zor olan parçalar kullanılır. Bazen, parça numaraları silindiği için okunamaz hale gelir.
Mühendisler, parçaları hızlı bir şekilde bulmak için kameralı makineler kullanırlar. Makine görüşü, dirençleri, kapasitörleri ve diğer parçaları tespit etmenize yardımcı olur. Eski bir parça bulursanız, yenisini arayabilirsiniz. Bu, devre kartının çalışır durumda kalmasını sağlar ve kartı onarmanıza veya yükseltmenize olanak tanır.
Kameralı makineler parçaları hızlıca bulur.
Makine görüşü, birbirine benzeyen parçalar olsa bile doğru parçaları seçmenize yardımcı olur.
Tersine mühendislik, eski parçalar için daha ucuz yedek parçalar seçmenize olanak tanır.
Tam olarak istediğiniz parçayı bulamazsanız endişelenmeyin. Becerilerinizi kullanarak işe yarayacak yeni bir parça seçebilirsiniz.
Not: Değiştirilen parçaların orijinali gibi çalışıp çalışmadığını daima kontrol edin.
Maliyet ve Tescilli Tasarımlar
Para ve gizli tasarımlar, tersine mühendisliği zorlaştırabilir. Başlamadan önce maliyet ve kuralları düşünmeniz gerekir. Bazı baskılı devre kartları özel parçalar veya gizli düzenler kullanır. Bu sorunları çözmenin yollarını bulmanız gerekir.
Maliyet analizi, başkalarının parça seçimini ve devre kartı tasarımlarını nasıl yaptığını gösterir. Bunu kullanarak para tasarrufu yapabilirsiniz.
Eski parçalar ve gizli bileşenler gibi sorunları erken tespit etmeniz gerekiyor. Bu, planlama yapmanıza ve sürprizlerden kaçınmanıza yardımcı olur.
Yasal kurallar önemlidir. Temiz oda kurallarına uymalı ve iyi notlar tutmalısınız.
Planlar yapabilir ve projenize ek süre katabilirsiniz. Bu, zorlu tasarımlarla başa çıkmanıza yardımcı olur.
Sıkı kurallar ve yasal kontroller, zorlu projelerde güvende kalmanıza yardımcı olur.
Sağlık ve havacılık gibi bazı alanlarda katı kurallar vardır. Tersine mühendislik yaparken bunlara uymanız gerekir.
Mühendisler, gizli tasarım sorunlarını çözmek için akıllı fikirler kullanırlar. İşte bazı iyi yöntemlerin yer aldığı bir tablo:
Teknik | Açıklama |
|---|---|
İleri Görüntüleme | X-ışını görüntüleri, çok katmanlı PCB'lerin içini görmenize yardımcı olur, ancak özel becerilere ihtiyacınız vardır. |
Yinelemeli Test | Devre kartının çalışıp çalışmadığını kontrol etmek için küçük adımlarla test edersiniz. |
Kapsamlı Dokümantasyon | İyi notlar alıyor ve fotoğraflar çekiyorsunuz. Bu, tasarımları gözden geçirmenize ve ekibinizle fikir paylaşmanıza yardımcı oluyor. |
Bu yöntemleri kullanarak sorunları çözebilir ve projenizin devam etmesini sağlayabilirsiniz. Düzenli kalır ve doğru araçları kullanırsanız, neredeyse her zorluğun üstesinden gelebilirsiniz.
Önemli Not: Maliyet veya gizli tasarımlar sizi durdurmasın. Akıllı planlama ve yaratıcı fikirlerle her türlü PCB'yi tasarlayabilirsiniz.
Öğrenilen Dersler ve Gerçek Dünya Örnekleri
Pratik İpuçları ve En İyi Uygulamalar
Gerçek PCB mühendisliği öykülerinden çok şey öğrenebilirsiniz. Bir PCB projesine başladığınızda, iyi araçlara ve akıllı bir plana ihtiyacınız vardır. İşte başarılı olmanıza yardımcı olacak bazı ipuçları:
Tüm aletlerinizi hazırlayın ve önce devre kartını temizleyin. Bu, çalışma alanınızı güvenli tutar ve kirin sorunlara yol açmasını önler.
İşi küçük adımlara bölün. Böylece daha az hata yaparsınız ve daha hızlı bitirirsiniz.
Yeni kaynaklardan ve teknolojiden yararlanın. Daha iyi araçlar, gizli bağlantıları bulmanıza ve daha iyi sonuçlar almanıza yardımcı olur.
Her adımdan sonra çalışmanızı kontrol edin. Test etmek, sorunları erken tespit etmenize yardımcı olur.
Kurallara uyun ve fikri mülkiyete saygı gösterin. Bu, projenizin güvenli ve yasal kalmasını sağlar.
Notlar alın ve fotoğraflar çekin. İyi kayıtlar, çalışmalarınızı paylaşmanıza ve gerçek örneklerden öğrenmenize yardımcı olur.
Her seferinde yalnızca bir bölüm üzerinde çalışın. Böylece düzenli kalır ve kafanız karışmaz.
İhtiyaç duyarsanız uzmanlardan yardım isteyin. Birlikte çalışmak yeni fikirler ve araçlar getirir.
Devre kartını gerçek durumlarda test edin. Bu, onarımınızın veya tasarımınızın doğru çalıştığından emin olmanızı sağlar.
İpucu: Yaptığınız her şeyi mutlaka yazın. Daha sonra PCB mühendisliği adımlarınıza geri dönmeniz gerektiğinde bundan memnun kalacaksınız.
Vaka Çalışmaları ve Sonuçlar
Bu ipuçlarının gerçek projelerde nasıl yardımcı olduğunu görebilirsiniz. Bir şirket, soğutma makineleri için birçok fiber contayı tersine mühendislikle yeniden üretmek zorunda kaldı. Yeterli sayıda kalifiye işçileri yoktu ve paraları da azdı. Akıllı araçlar ve dikkatli planlama kullanarak, her bir contayı ölçtüler ve incelediler. Proje daha iyi sonuç verdi ve para tasarrufu sağladı.
Bazen işler planlandığı gibi gitmez. İşte başarısız PCB mühendisliği projelerinden çıkarılan derslerin yer aldığı bir tablo:
Kategoriler | Açıklama |
|---|---|
Fiziksel hasarlar | Cihazlar su, toz, düşme veya ısı nedeniyle bozulabilir. |
Üretim hataları | Devre kartı üretiminde yapılan küçük hatalar büyük sorunlara yol açabilir. |
Bileşen arızaları | Eski parçalar çalışmayı durdurabilir ve devre kartı onarımına ihtiyaç duyabilir. |
Tasarım hataları | Parçaların yanlış yerleştirilmesi, devre kartının arızalanmasına veya düzgün çalışmamasına neden olabilir. |
Bu derslerden yararlanarak kendi PCB mühendisliği çalışmalarınızdaki sorunları önleyebilirsiniz. Gerçek örnekler, iyi araçların, ekip çalışmasının ve dikkatli planlamanın daha iyi sonuçlara yol açtığını göstermektedir.
Sorular sorarak ve her şeyi not alarak PCB tersine mühendisliğinde başarılı olabilirsiniz. İşte hatırlamanız gereken bazı noktalar:
Ders/Tavsiye | Açıklama |
|---|---|
Meraklı kal | Her zaman merak edin ve yeni fikirler deneyin. |
Dökümanlar | Adımlarınızı hatırlamak için notlar alın ve fotoğraflar çekin. |
Yapılandırılmış Süreçler | Çalışmanıza ve seçim yapmanıza yardımcı olacak basit bir plan yapın. |
Yeni şeyler öğrenmeye devam edin ve daha iyi araçlar kullanmayı deneyin. İyi alışkanlıklar edinin ve kurallara uyun. Değiştiğiniz ve öğrendiğiniz zaman projeleriniz daha iyi hale gelir ve başarılı olur.
SSS
PCB tersine mühendisliği nedir?
Baskılı devre kartını nasıl çalıştığını öğrenmek için parçalarına ayırırsınız. Devre izlerini takip eder, parçaları tanımlar ve yeni bir şema çizersiniz. Bu, kartı onarmanıza, kopyalamanıza veya geliştirmenize yardımcı olur.
Başlamak için pahalı aletlere ihtiyacım var mı?
Hayır, multimetre, kamera ve ücretsiz EDA yazılımı gibi temel araçlarla başlayabilirsiniz. Daha iyi hale geldikçe, X-ray cihazları veya CNC freze tezgahları gibi gelişmiş araçları deneyebilirsiniz.
PCB tersine mühendisliği yasal mıdır?
İşe başlamadan önce yerel yasaları kontrol etmelisiniz. Bazı panoların patentleri veya telif hakları vardır. Temiz oda yöntemlerini izler ve çalışmalarınızı belgelendirirseniz, yasal sorunlardan kaçınabilirsiniz.
Bir baskılı devre kartındaki katman sayısını nasıl öğrenebilirim?
İpuçları için tahtanın kenarına bakabilirsiniz. Tahtanın içinden ışık tutun. Çok sayıda çizgi görürseniz, daha fazla katmanı vardır. X-ışını görüntüleme de yardımcı olur.
