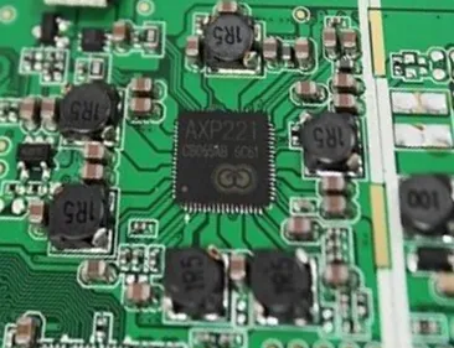

Njësitë e Menaxhimit të Energjisë (PMU) janë komponentë thelbësorë në pajisjet elektronike portative, të cilat integrojnë funksionalitete të shumta në një paketë kompakte për të rritur efikasitetin e sistemit dhe ruajtjen e energjisë. Si thelbi i sistemit të energjisë, dizajni i PCB-së së PMU-së ndikon drejtpërdrejt në performancën dhe stabilitetin e sistemeve elektronike, veçanërisht në aplikime komplekse me kërkesa të rrepta performance.
1. Karakteristikat kryesore të PMU-ve
- Menaxhimi inteligjent i energjisë: PMU-të sigurojnë furnizim të qëndrueshëm dhe të përshtatshëm me tension dhe rrymë për komponentë të ndryshëm të pajisjes, duke ruajtur funksionimin normal dhe duke rregulluar dinamikisht gjendjet e fuqisë për të përmbushur kërkesat e ndryshme të ngarkesës së punës.
- Ndërrimi i energjisë pa ndërprerje: PMU-të lehtësojnë tranzicione të lehta midis energjisë së baterisë dhe burimeve të jashtme të energjisë, duke parandaluar ndërprerjet ose rinisjet e pajisjes gjatë ndryshimeve të burimit të energjisë.
- Menaxhim i saktë i baterisë: PMU-të monitorojnë me kujdes dhe ofrojnë informacion në kohë reale për nivelin e baterisë. Strategjitë inteligjente të karikimit bazuar në llojin dhe statusin e baterisë zgjasin jetëgjatësinë e baterisë. Mbrojtja nga mbingarkesa dhe shkarkimi i tepërt mbron sigurinë e baterisë.
- Optimizimi i Konsumit të Energjisë Inteligjente: PMU-të e rregullojnë në mënyrë inteligjente konsumin e energjisë së pajisjes sipas ngarkesës së punës dhe cilësimeve të përdoruesit. Në modalitetin e gatishmërisë ose të gjumit, konsumi i energjisë zvogëlohet për të zgjatur jetëgjatësinë e baterisë, ndërsa strategjitë janë të optimizuara për të ruajtur performancën nën ngarkesë të lartë.
- Mbrojtje gjithëpërfshirëse e harduerit: PMU-të ofrojnë mbrojtje gjithëpërfshirëse të pajisjeve duke monitoruar vazhdimisht temperaturën, rrymën dhe tensionin. Me zbulimin e anomalive, zbatohen masa mbrojtëse, të tilla si zvogëlimi i konsumit të energjisë, çaktivizimi i funksioneve ose shkëputja e furnizimit me energji për të minimizuar rreziqet e dështimit të pajisjes dhe për të siguruar sigurinë.
2. Komponentët tipikë të një PMU-je
- Furnizim me energji DC/DC me ndërrim: Konverton tensionin DC të hyrjes në nivele të ndryshme të tensionit DC të daljes për të përmbushur kërkesat e qarqeve dhe çipave të ndryshëm.
- Rregullatori linear LDO me rënie të ulët: Ofron një tension të qëndrueshëm DC në qarqet me luhatje minimale të tensionit dhe zhurmë.
- Qarku i kontrollit: Monitoron dhe menaxhon statusin operativ të modulit të energjisë, duke përfshirë ndjeshmërinë dhe mbrojtjen e tensionit, rrymës dhe temperaturës.
- Qarku i mbrojtjes: Përfshin mbrojtje nga mbitensioni, nëntensioni dhe mbitemperatura për të siguruar që moduli i energjisë të mund të fiket në mënyrë të sigurt ose të marrë masa të tjera mbrojtëse në kushte anormale.
- Qarku i filtrimit: Eliminon zhurmën dhe ndërhyrjet e furnizimit me energji për të përmirësuar cilësinë dhe stabilitetin e energjisë.
- Qarqe të tjera ndihmëse: Përfshini qarqe menaxhimi të baterisë, qarqe kontrolli të karikimit, etj., për të menaxhuar proceset e karikimit dhe shkarkimit të baterisë dhe për të lehtësuar komunikimin me pajisjet periferike të jashtme.
3. Konsideratat e Planifikimit të Modulit PMU
- Jepini përparësi paraqitjes së seksionit të DCDC-së: Minimizoni gjatësitë e lidhjes midis induktorëve dhe kunjave të jastëkut të saldimit për të optimizuar performancën dhe efikasitetin. Kjo zvogëlon efektet e rezistencës dhe induktancës në rrjedhën e rrymës, duke rritur efikasitetin e konvertimit të energjisë.
- Rregullimi vertikal i induktorëve ngjitur: Siguroni izolimin e fushës magnetike midis induktorëve për të minimizuar rreziqet e ndërhyrjes elektromagnetike (EMI).
- Vendosja Strategjike e Komponentëve të DCDC-së: Organizoni komponentët e lidhur me DCDC bazuar në skemën e qarkut dhe kufizimet aktuale të hapësirës për të arritur një paraqitje të përgjithshme kompakte dhe harmonike.
- Ruani distancën e duhur midis induktorit dhe çipit: Parandaloni ndërhyrjen e fushës magnetike nga induktorët që ndikojnë në funksionimin e çipit. Siguroni lidhje të qetë të linjës së sinjalit me ndërfaqet e jashtme.
- Paraqitja e Modulit të Energjisë LDO: Vendosni kondensatorë të vegjël në pjesën e pasme, duke ruajtur hapësirë të mjaftueshme nga jastëku i radiatorit, i cili do të kërkojë shkëputje të nxehtësisë më vonë për të siguruar shpërndarjen e nxehtësisë së modulit.
- Shmangni vendosjen e komponentëve nën induktorë: Parandaloni ndërhyrjen e fushës magnetike nga induktorët që ndikojnë në komponentët e tjerë.
- Hapësirë e mjaftueshme midis komponentëve: Ruani hapësirën e duhur midis komponentëve për të akomoduar vrimat e radiatorit, duke siguruar shpërndarje efektive të nxehtësisë gjatë funksionimit me ngarkesë të lartë.
- Përmirësoni Paraqitjen e Përgjithshme: Pas vendosjes së komponentëve të mbetur të kontrollit, kryeni optimizime dhe rregullime të kujdesshme në paraqitjen e përgjithshme. Verifikoni integritetin e sinjalit, integritetin e fuqisë, projektimin termik, etj., për të siguruar që i gjithë moduli PMU përmbush pritjet e performancës dhe stabilitetit.
4. Konsideratat e Rrugëzimit të Modulit PMU
- Jepini përparësi daljes së ventilatorit të seksionit të energjisë DCDC: Implementoni një ndarje të ventilatorit për seksionin e energjisë DCDC me linja të shkurtra dhe të trasha të energjisë dalëse për të përmbushur kërkesat e mbartjes së rrymës. Kjo zvogëlon rezistencën dhe induktancën, duke rritur efikasitetin e konvertimit të energjisë.
- Kondensatori i filtrit të daljes pas daljes dhe GND: Krijoni dalje të ventilatorëve pas kondensatorit të filtrit të daljes përfundimtare dhe GND-së për të ruajtur një sasi të qëndrueshme. Zakonisht, numri i daljeve të energjisë duhet të përputhet me numrin e daljeve të GND-së.
- Fanout në drejtim të akrepave të orës ose në drejtim të kundërt të akrepave të orës nga kunja sipër majtas: Filloni ventilatorin nga kunja sipër majtas në drejtim të akrepave të orës ose kundër akrepave të orës. Vini re se rendi i ventilatorit të PMU bazohet në vendndodhjen e kunjës së PCB-së, jo në skemën.
- Afërsia e Komponentëve të Reagimit me Kunjat e Çipit: Vendosni komponentët e reagimit afër kunjave të çipit për sinjale reagimi të sakta dhe të qëndrueshme. Drejtojini linjat e reagimit larg planeve të fuqisë me rrymë të lartë për të shmangur ndërhyrjet.
- Llogaritni dhe zbatoni daljet e ventilatorit bazuar në rrymën hyrëse: Përcaktoni numrin e duhur të via-ve bazuar në rrymën hyrëse për të përmbushur kërkesat e ngarkesës. Kjo siguron stabilitetin dhe besueshmërinë e modulit.
- Vijat e GND-së në jastëkun e lavamanit të nxehtësisë për shpërndarjen e nxehtësisë: Krijo vrima GND në jastëkun e radiatorit për të lehtësuar shpërndarjen e nxehtësisë. Kjo shpërndan në mënyrë efektive nxehtësinë e gjeneruar nga moduli, duke rritur performancën e tij të shpërndarjes së nxehtësisë.
- Fanout për të gjitha jastëkët me rrjetë: Implementoni ndarje të ventilatorëve për të gjitha panelet e rrjetëzuara për të siguruar integritetin dhe stabilitetin e sinjalit. Kjo minimizon humbjen e sinjalit dhe përmirëson performancën e modulit.
- Verifikimi i përgjithshëm i rrugëzimit: Verifikoni rrugëzimin e përgjithshëm për t'u siguruar që ai përmbush kapacitetin mbajtës të rrymës dhe racionalitetin e projektimit. Kjo përfshin kontrollin e integritetit të sinjalit, integritetit të energjisë, projektimit termik, etj., për të siguruar që i gjithë moduli PMU përmbush pritjet e performancës dhe stabilitetit.
5. Përfundim
Një analizë e thelluar e paraqitjes dhe drejtimit të modulit PMU zbulon rolin vendimtar të dizajnit të optimizuar në përmirësimin e performancës. Vëmendja e kujdesshme ndaj detajeve është thelbësore për të siguruar pozicionin e një produkti në tregun konkurrues. Ndërsa teknologjia përparon, inovacioni do të vazhdojë të hapë rrugë dhe sfida të reja në dizajnin PMU. Le të punojmë së bashku për të eksploruar potencialin e gjerë të menaxhimit të energjisë dhe për të ofruar mbështetje të fuqishme për funksionimin e besueshëm dhe afatgjatë të pajisjeve elektronike.
