Tiskana vezja (PCB) so pomembna v sodobni elektroniki. Gola tiskana vezja so navadna plošča brez delov. Je osnova za vezja in za delovanje potrebujejo sestavljanje. Te plošče se uporabljajo tam, kjer sta ključnega pomena natančnost in zanesljivost.
Po drugi strani pa so brezvezne tiskane vezi odlične za testiranje idej. Nimajo fiksnih povezav, zato so dobre za eksperimente. Ker majhne naprave, kot so naprave interneta stvari in nosljive naprave, rastejo, so bolj potrebne fleksibilne plošče. Brezvezne tiskane vezi so v pomoč, ker so poceni in enostavne za načrtovanje.
Ključni izdelki
Gole tiskane vezijke so osnova za elektronska vezja. Za dobro delovanje v napravah, kot so avtomobili in medicinski pripomočki, jih je treba izdelati in preizkusiti.
Zero PCB-ji so odlični za preizkušanje idej. Njihova odprta zasnova omogoča ustvarjanje prilagojenih povezav, kar je idealno za testiranje in ustvarjanje novih projektov.
Testiranje golih tiskanih vezij je zelo pomembno. Zgodaj odkrije težave, prihrani čas in denar ter zagotovi, da izdelek deluje dobro.
Izberite pravo tiskano vezje za vaš projekt. Za natančno delo in izdelavo številnih kopij uporabite gole tiskane vezije. Za učenje in preizkušanje novih stvari uporabite nič tiskanih vezij.
Zero PCB-ji so poceni za študente in hobiste. Omogočajo vam hitro spreminjanje zasnove in manj odpadkov med testiranjem.

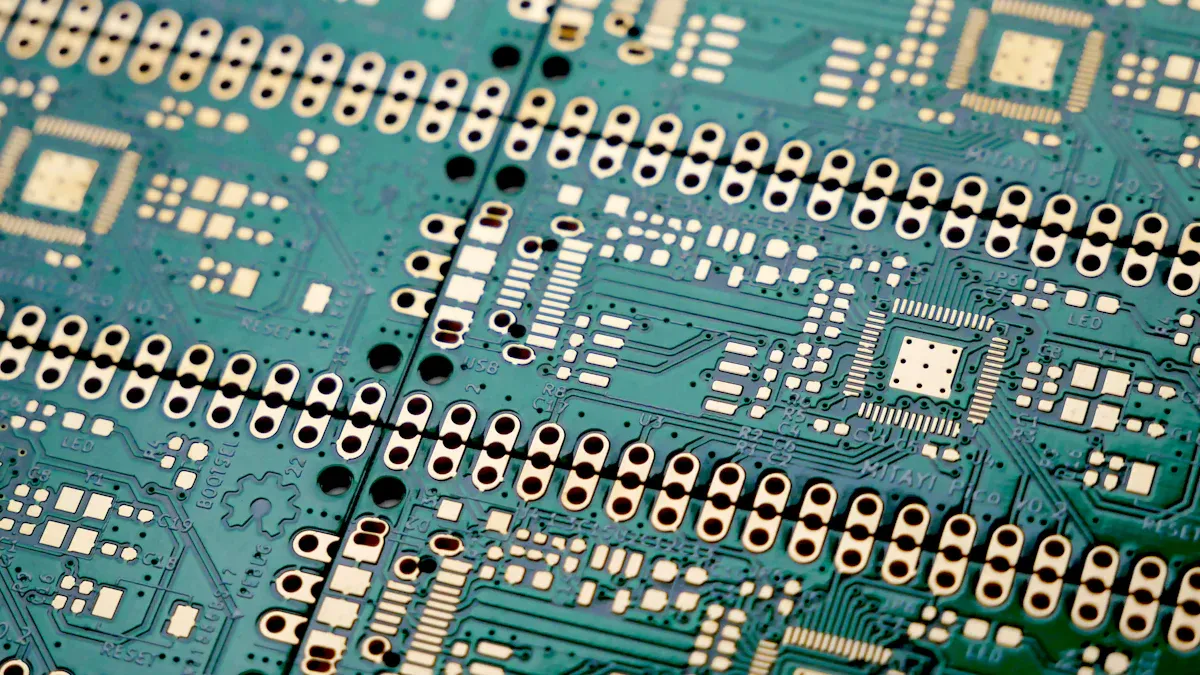

Gole tiskane vezja: značilnosti in struktura
Ključne značilnosti golih tiskanih vezij
Osnova so gole tiskane vezja sodobne elektronike. To so navadne plošče, ki se uporabljajo za držanje elektronskih delov. Te plošče so izdelane skrbno, da se zagotovi njihovo dobro delovanje. Gola tiskana vezja imajo plasti materialov, ki omogočajo nemoten prenos signalov.
Podjetje Wildriver Technology je za preučevanje izgube signala uporabilo posebno platformo. Ta platforma je bila izdelana za podjetje Isola za testiranje njihovega novega materiala z nizkimi izgubami, I-Tera® MT40.
Gole tiskane vezije so testirane glede na stroga pravila. Na primer, toplotni testi preverjajo, kako se obnesejo pri temperaturnih spremembah. Drugi testi preverjajo, ali delujejo v zahtevnih okoljih. Zaradi teh lastnosti so pomembne za avtomobile, letala in medicinsko orodje.
Komponente golega tiskanega vezja
Gola tiskana vezja imajo ključne dele, ki pomagajo pri delovanju:
Sestavina | Opis |
|---|---|
Podlaga | Zagotavlja oporo in izolacijo, pogosto je izdelan iz materiala FR4. |
Bakrene sledi | Za natančnost ustvarite poti za signale, vgravirane na ploščo. |
Preko | Povezavne plasti v večplastnih ploščah, kot so skoznje luknje ali slepi prehodi. |
Ti deli pomagajo tiskanemu vezju pri obdelavi kompleksnih zasnov in ohranjanju zanesljivosti. Na primer, bakrene sledi prenašajo signale, prehodni kanali pa povezujejo plasti.
Funkcionalnost golih tiskanih vezij
Gola tiskana vezja delujejo tako, da držijo in povezujejo elektronske dele. Delovanje lahko preizkusite na različne načine:
Iščite težave, kot so napačno nameščeni deli ali težave z spajkanjem.
Preverite, ali so deli pravilno nameščeni.
Preverite, ali so električne poti popolne in ne prekinjene.
Prepričajte se, da napajalnik zagotavlja pravilno napetost.
Preizkusite, kako deluje tiskano vezje v celotnem sistemu.
S temi pregledi se prepriča, da tiskano vezje deluje dobro in je pripravljeno za uporabo v resničnem svetu.
Metode testiranja za gole tiskane vezja
Zakaj je testiranje golih plošč pomembno
Testiranje zagotavlja delovanje golega tiskanega vezja, preden se dodajo deli. Pomaga odkriti težave, kot so prekinjene poti ali napake v zasnovi. Testiranje je pomembno za ohranjanje zanesljivosti vezja. Brez njega lahko sestavite slabo ploščo. To lahko povzroči draga popravila ali okvare pomembnih naprav, kot so avtomobili ali medicinska orodja.
Testiranje preveri tudi, ali je plošča električni deli so pravilniIšče kratke stike, odprte tokokroge in pravilne povezave. Ta korak zagotavlja, da lahko plošča izpolni vaše potrebe po zasnovi. Zgodnje odkrivanje napak prihrani čas in denar. Prav tako izboljša kakovost vašega projekta.
Preizkus leteče sonde: Prilagodljiv način testiranja
Preizkus s letečo sondo je priročen način za preverjanje vezij. Uporablja premikajoče se sonde za iskanje kratkih stikov, odprtih poti ali napačne upornosti. Ta preizkus ne potrebuje fiksne nastavitve, zato je odličen za prototipe. Preizkusite lahko veliko stvari, ne da bi vklopili ploščo. To zmanjša možnost poškodb.
Ta metoda je poceni in hitra. Na primer, testiranje ene plošče traja od 1 do 3 minute. Preizkus z letečo sondo je odličen, kadar potrebujete fleksibilnost in nizke stroške. Pomaga vam popraviti zasnovo, preden izdelate veliko plošč.
Preizkus vpenjala: Najboljše za veliko proizvodnjo
Preizkus z žeblji ali preizkus s fiksno napravo je namenjen izdelavi velikega števila tiskanih vezij. Za testiranje tiskanega vezja uporablja fiksno postavitev z veliko sondami. Ta metoda je hitrejša in natančnejša od preizkusa z letečo sondo. Ploščo lahko preizkusi v 5 do 10 sekundah, zaradi česar je odlična za masovno proizvodnjo.
Testiranje v vezju je še ena dobra izbira za veliko proizvodnjo. Zazna do 90 % težav in zmanjša človeške napake. Čeprav zahteva posebno nastavitev, je hitro in natančno. Zaradi tega je uporabno za izdelavo številnih tiskanih vezij.
Metoda preskušanja | Prednosti | Potreben čas |
|---|---|---|
Leteči sonder | Poceni, brez fiksnih orodij, dobro za prototipe | 1 do minut 3 |
Pritrdilo za nohtno posteljo | Hitra, natančna, orodja za večkratno uporabo, primerna za masovno proizvodnjo | 5 do 10 sekund |
Testiranje v vezju | Visoka stopnja zaznavanja težav (85 %–90 %), manj človeških napak | Različno |
Izbira pravega testa zagotavlja visokokakovostno in zanesljivo tiskano vezje.

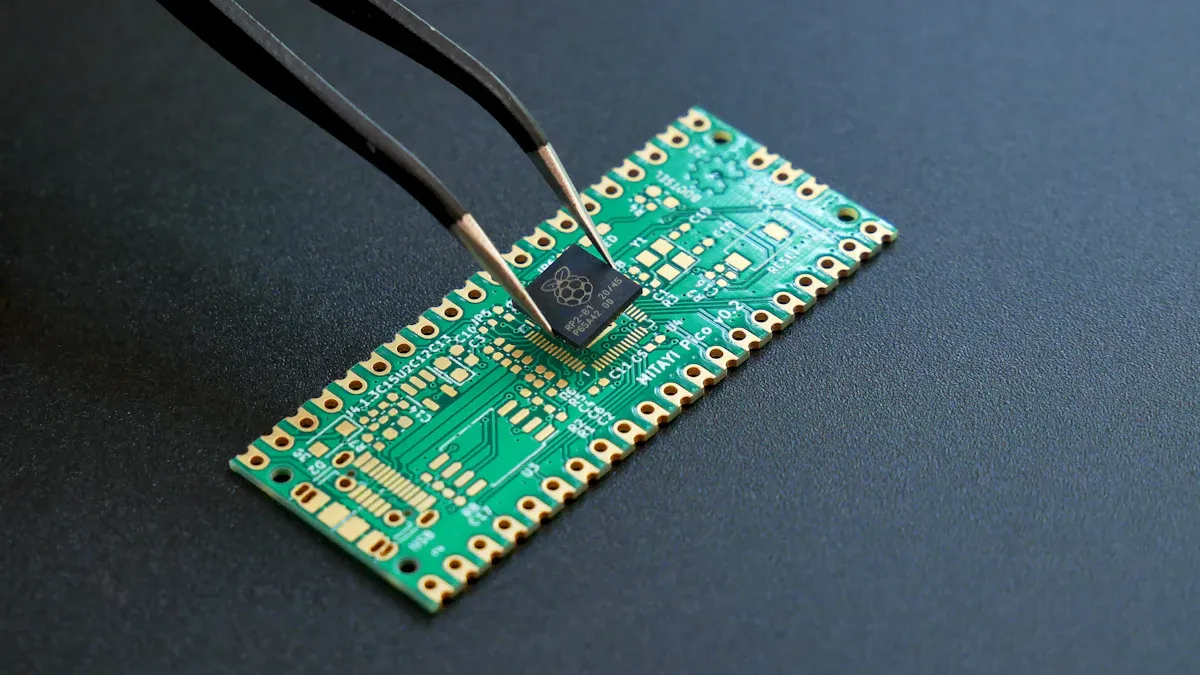

Zero PCBs: Značilnosti in prilagodljivost
Značilnosti ničelnih PCB-jev
Ničelne tiskane vezijke so posebne, ker nimajo določenih poti. Predstavljajte si jih kot prazne plošče za vaše ideje o vezjih. Imajo majhne luknje v mrežnem vzorcu. Dodate lahko dele in jih povežete z žicami ali spajkanjem. Zaradi tega so nične tiskane vezij odlične za testiranje in preizkušanje vezij.
Za razliko od golih tiskanih vezij, nič tiskanih vezij nima fiksne zasnove. Izberete lahko, kako boste dele povezali, kar vam daje popoln nadzor. To je zelo koristno za prototipe ali majhne projekte.
Struktura in zasnova ničelnih tiskanih vezij
Ničelne tiskane vezja so preprosta, a uporabna. Gre za ravne plošče iz izolacijskega materiala, kot so steklena vlakna. Plošča ima mrežo lukenj, od katerih je vsaka obložena z bakrom. Baker pomaga pri električnih povezavah med deli.
Zasnova je enostavna za uporabo. Dele lahko postavite kamor koli in jih povežete z žicami. Ta odprta zasnova vam omogoča preizkušanje novih idej brez omejitev.
Prilagodljivost in prilagodljivost pri načrtovanju vezij
Z nič tiskanimi vezji lahko prilagodite vezje po potrebi. Postavitev lahko preprosto spremenite, kar je odlično za testiranje. Če na primer preizkušate novo idejo, lahko prilagodite povezave, ne da bi morali začeti znova.
Te plošče so tudi zelo prilagodljivNe glede na to, ali gre za preprosto LED vezje ali za kompleksen prototip, ničelna uporaba tiskanih vezij deluje dobro. To prihrani čas in materiale, zlasti v zgodnjih fazah projekta.
Nasvet: Za sledenje povezav uporabite žice različnih barv. To pomaga preprečiti napake in olajša odpravljanje težav.
Uporaba Zero PCB-jev
Izdelava prototipov in eksperimentiranje
Zero PCB-ji so odlični za testiranje novih idej za vezjaImajo mrežo lukenj z bakrenimi oblogami. To vam omogoča izdelavo prilagojenih povezav brez fiksne zasnove. Preizkusite lahko različne nastavitve in enostavno izboljšate svojo zasnovo. Dodajanje ali odstranjevanje delov je hitro, zato so spremembe preproste. Ta praktična metoda prikazuje, kako vaše vezje deluje v resničnem življenju.
Na primer, če izdelujete LED vezje, uporabite ničelno tiskano vezje. Preizkusite lahko, kam namestiti upore in žice. To pomaga zagotoviti, da vaša zasnova deluje, preden jo dokončno namestite. Z uporabo ničelnih tiskanih vezij se naučite več o vezjih in se izboljšate pri njihovi gradnji.
Stroškovno učinkovito ocenjevanje vezij
Z ničelnimi tiskanimi veziji prihranite denar pri testiranju vezij. Omogočajo vam zgodnje preverjanje idej in preprečevanje dragih napak. Odpravljanje težav pred proizvodnjo zmanjša količino odpadkov in zniža stroške. Ne potrebujete dragega orodja, zaradi česar so cenovno dostopni za majhne projekte.
Prednost | Opis |
|---|---|
Prihrani denar | Zmanjšuje stroške z zmanjšanjem potreb po preoblikovanju in ponovni izdelavi. |
Zgodnje testiranje | Omogoča vam preizkušanje idej brez prevelikih stroškov. |
Manj odpadkov | Odpravlja težave zgodaj, kar prihrani čas in material. |
Zero PCB-ji so idealni za hobiste, študente in manjše projekte. So poceni in enostavni za uporabo med fazo testiranja.
Pogosti primeri uporabe za nič tiskanih vezij
Nič PCB-jev je uporabno na mnogih področjihUčitelji jih uporabljajo za prikaz delovanja vezij učencem. Hobisti jih uporabljajo za domače elektronike. Inženirji jih uporabljajo za testiranje pripomočkov, kot so naprave interneta stvari in nosljive naprave.
Te plošče so uporabne, kadar je treba vezja pogosto spreminjati. Če na primer gradite senzorski sistem, vam ničelna tiskana vezja omogočajo, da preizkusite različne nastavitve. Ta prilagodljivost zagotavlja, da bo vaša končna zasnova delovala dobro.
Nasvet: Na ploščo napišite oznake za dele in povezave. Tako boste stvari organizirali in hitreje odpravili težave.
Primerjava golih in nič tiskanih vezij
Razlike v strukturi in funkcionalnosti
Gole in nične tiskane vezja so zgrajena drugače. Gola tiskana vezja so navadna plošča s fiksnimi bakrenimi potmi. Te poti vodijo signale in natančno povezujejo dele. Nične tiskane vezja pa nimajo fiksnih poti. Imajo mrežo lukenj z bakrom, kar omogoča izdelavo povezav po meri.
Tudi njihova uporaba je različna. Gole tiskane vezije so izdelane za specifične naloge in so odlične za množično proizvodnjo. Dobro delujejo v napravah, ki zahtevajo visoko zmogljivost. Zero PCB-ji so prilagodljivi in omogočajo testiranje in spreminjanje zasnov. Zaradi tega so idealni za poskuse in prototipe.
Uporaba in primernost za različne projekte
Vsaka vrsta tiskanega vezja ustreza različnim projektom. Gola tiskana vezja so najboljša za zanesljive in natančne naloge, kot so avtomobili ali medicinska orodja. Njihova fiksna zasnova zagotavlja, da vsakič delujejo enako. Zero PCB-ji so odlični za učenje in testiranje idej. Omogočajo vam, da preizkusite stvari, ne da bi se držali ene same zasnove.
Na primer, gola tiskana vezja so odlična za močno in učinkovito nosljivo napravo. Ničelna tiskana vezja so boljša za študente, ki se učijo vezij. Omogočajo napake brez zapravljanja denarja. Vaša izbira je odvisna od tega, kako kompleksen je vaš projekt in kaj morate storiti.
Izbira pravega tiskanega vezja za vaše potrebe
Izbira pravega tiskanega vezja pomeni, da razmislite o potrebah svojega projekta. Upoštevajte stroške, težavnost načrtovanja in koliko jih boste izdelali. Če je prihranek denarja pomemben, so brezvezna tiskana vezja cenejša. Če potrebujete natančnost, so gola tiskana vezja prava izbira.
Za preverjanje kakovosti lahko uporabite tudi orodja, kot so grafikoni. Ta orodja pomagajo zagotoviti, da vaša tiskana vezja delujejo dobro. Če svojo izbiro uskladite s cilji projekta, prihranite denar in dosežete najboljše rezultate.
Poznavanje razlike med golimi tiskanimi vezijami in brez njih pomaga. Gole tiskane vezja so navadne plošče z bakrenimi potmi in prehodi. Za pravilno delovanje potrebujejo montažo in testiranje. Zero PCB-ji imajo mrežo lukenj, zaradi česar so odlični za testiranje idej.
Testiranje golih tiskanih vezij je pomembno da se izognemo velikim napakam. Zagotavlja njihovo dobro delovanje v pomembnih napravah. Zero PCB prihrani čas in denar, saj omogoča hitre spremembe med načrtovanjem.
Vrsta tiskanega vezja | Lastnosti | uporabljate |
|---|---|---|
Golo PCB | Navadne plošče z bakrenimi potmi in prehodi, ki potrebujejo montažo in testiranje. | Najboljše za izdelavo zanesljivih vezij v velikem številu. |
Nič tiskanih vezij | Plošče z luknjami in brez fiksnih poti, zelo prilagodljive za spremembe. | Odlično za testiranje in gradnjo vezij po meri. |
Izberite tiskano vezje, ki ustreza vašemu projektu. Gola tiskana vezja so natančna, medtem ko so nična tiskana vezja fleksibilna. Obe sta uporabni za različne potrebe v elektroniki.
FAQ
Kaj razlikuje golo tiskano vezje od ničelnega tiskanega vezja?
A gola tiskana vezja ima fiksne bakrene poti in za delovanje potrebuje montažo. Ničelna tiskana vezja nima določenih povezav. Lahko jih prosto oblikujete za testiranje in poskuse.
Ali se lahko ničelna tiskana vezja ponovno uporabijo za druge projekte?
Da, ničelno tiskano vezje lahko ponovno uporabite. Odstranite dele in očistite ploščo. To vam omogoča, da jo uporabite za nove zasnove in prihranite denar pri eksperimentiranju.
Zakaj je pomembno testirati gole tiskane vezja?
Preizkusi če gola tiskana vezja delujejo pred dodajanjem delov. Zgodaj odkrije težave, kot so prekinjene poti. To prihrani čas, denar in izboljša zanesljivost.
Ali je nič PCB-jev primerno za profesionalno uporabo?
Brezvezna tiskana vezja so odlična za testiranje in manjše projekte. Za velike, profesionalne naloge pa so boljša in zanesljivejša gola tiskana vezja s fiksnimi zasnovami.
Kako se odločite med golo in nično tiskano vezjo?
Razmislite o potrebah svojega projekta. Za natančne, obsežne naloge uporabite gole tiskane vezja. Za prilagodljive zasnove in testiranje izberite nič tiskanih vezjev. Stroški in namen vam bodo pomagali pri odločitvi.
