Uvod v običajne datoteke za izdelavo tiskanih vezij
Kdaj oblikovanje in izdelava tiskanih vezij (PCB)Izbira prave oblike datoteke za proizvodnjo je ključnega pomena. Različne oblike ponujajo različne funkcije, prednosti in omejitve. Sledi uvod v štiri pogoste oblike datotek za proizvodnjo tiskanih vezij: Gerber, ODB++, IPC-2581 in Gerber X2.
1. Gerberjeva datoteka
Datoteke Gerber so standardna oblika za opis različnih plasti tiskanega vezja, kot so baker, zaščita blazinic in sitotiskane plasti. Te datoteke, ki jih je razvilo podjetje Gerber Systems Corp., so ključne za sporočanje načrtov proizvajalcem tiskanih vezij.
Prednosti:
združljivostUniverzalno uporaben, saj je združljiv z večino orodij za načrtovanje in izdelavo tiskanih vezij.
Dolga zgodovina: znano in se v industriji pogosto uporablja že dolgo časa.
slabosti:
Omejeni metapodatki: izvirni obliki manjkajo podrobni metapodatki, kar lahko povzroči nekaj dvoumnosti.
Kompleksnost datoteke: za predstavitev različnih plasti je potrebnih več datotek, kar je bolj zapleteno za upravljanje.

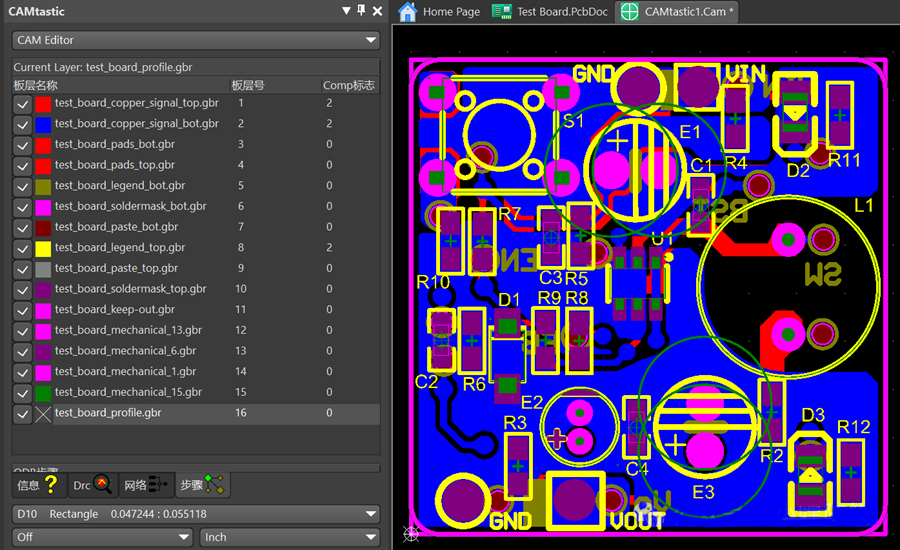

Gerber + NC vrtalne datoteke:
2. Datoteke Gerber X2
Gerber X2 je izboljšana različica tradicionalnega Gerberjevega formata. Izboljšuje natančnost podatkov in zmanjšuje napačne interpretacije z dodajanjem metapodatkov, zaradi česar je bolj primeren za sodobno načrtovanje tiskanih vezij.
Prednosti:
Izboljšani metapodatkiVključuje dodatne informacije, kot so imena plasti in komentarji, za izboljšanje jasnosti podatkov.
Združljivost za nazajZdružljiv s starejšimi sistemi Gerber, hkrati pa zagotavlja nove funkcionalnosti.
Izboljšano ravnanje s podatki: bolj primeren za kompleksne zasnove tiskanih vezij z dodatnimi zahtevami.
slabosti:
Vprašanja združljivostiStarejši sistemi morda ne podpirajo v celoti Gerber X2 in bodo morda potrebovali pretvorbo ali posodobitve.
Nastavitve aplikacije: Ni široko sprejeto pri vseh proizvajalcih, nekateri morda še vedno raje uporabljajo starejše formate.
Datoteke Gerber X2:
3. Datoteke ODB++
ODB++ je celovit format datotek, ki ga je razvilo podjetje Valor (zdaj del podjetja Mentor Graphics). Združuje podrobne informacije o zasnovi tiskanih vezij v eno datoteko, vključno s plastmi, lokacijami komponent in navodili za sestavljanje.
prednosti:
Izčrpni podatki: združuje vse potrebne informacije o načrtovanju in izdelavi v eni datoteki.
Optimizacija proizvodnega procesaBoljši prehod od načrtovanja do proizvodnje, kar zmanjšuje potrebo po dodatnih pojasnilih.
Napredne funkcije: podpira kompleksne zasnove in izboljšuje raven avtomatizacije v proizvodnem procesu.
slabosti:
Manj pogosto: ODB++ je manj podprta kot datoteke Gerber in lahko zahteva dodatna orodja ali pretvorbe.
Datoteke ODB++:
4. IPC-2581
Opis: IPC-2581 je odprt, nevtralen format podatkov, ki ga je razvil IPC (Inštitut za povezovanje elektronske industrije) za standardizacijo podatkov o načrtovanju in izdelavi tiskanih vezij. Zagotavlja celovit opis tiskanega vezja, vključno z električnimi, mehanskimi in proizvodnimi podrobnostmi.
prednosti:
Standardizirano: spodbuja doslednost in združljivost med različnimi orodji za načrtovanje in proizvodnjo.
CelovitoZajema vse vidike načrtovanja, sestavljanja in testiranja tiskanih vezij.
Odpri format: spodbuja široko sprejetje in integracijo v različne sisteme.
slabosti:
Sprejetje: relativno nizke stopnje uporabe lahko vodijo do omejitev podpore za orodja.
Manj pogostoIPC-2581 je slabše podprt kot datoteke Gerber in zahteva dodatna orodja ali pretvorbe.
- Programska oprema JLC CAM podpira uvoz datotek ODB++.
- JLC Programska oprema CAM podpira uvoz datotek Gerber in Gerber X2:
