توهان شايد سرڪٽ بورڊ تي هڪ رزسٽر ڏٺو هوندو. توهان حيران ٿي سگهو ٿا ته اهو ڇا ڪندو آهي. اليڪٽرانڪس ۾، ٻه مکيه قسم جا رزسٽر آهن. هن سادي ٽيبل تي ڏسو ته اهي ڪيئن مختلف آهن:
مزاحمت جو قسم | وضاحت |
|---|---|
مقرر مزاحمتي | انهن ۾ هڪ مزاحمت آهي جيڪا تبديل نه ٿيندي آهي. |
متغير مزاحمتي | انهن جي مزاحمت تبديل ٿي سگهي ٿي. |
شروع ڪرڻ لاءِ توهان کي ماهر هجڻ جي ضرورت ناهي. جڏهن توهان بنيادي شيون سکندا آهيو، ته صحيح قسم چونڊڻ آسان ٿي ويندو آهي.
Resistors جي قسمن
جڏهن توهان اليڪٽرانڪس سان ڪم ڪندا، توهان کي مختلف مزاحمتون نظر اينديون. مزاحمتن جا ٽي مکيه گروپ آهن. هر گروپ سرڪٽ ۾ هڪ خاص ڪم ڪندو آهي.
ترڪيب: جيڪڏهن توهان کي خبر آهي مزاحمت ڪندڙن جا قسم، توهان پنهنجي منصوبي لاءِ بهترين چونڊي سگهو ٿا.
هتي هڪ جدول آهي جيڪو ڏيکاري ٿو ته هر قسم کي ڇا خاص بڻائي ٿو:
مزاحمت جو قسم | ڪنڀار |
|---|---|
فيڪٽ ريزسٽر | هڪ مقرر ڪيل قدر آهي جيڪا تبديل نه ٿيندي آهي. |
متغير مزاحمتي | توهان ڊائل، نوب، يا اسڪرو سان قدر تبديل ڪري سگهو ٿا. |
غير لڪير وارو مزاحمتي | ڪرنٽ گرمي پد يا وولٽيج سان تبديل ٿئي ٿو، هميشه اوهم جي قانون سان نه. |
مقرر مزاحمتي
مقرر مزاحمت ڪندڙ هميشه ساڳيو مزاحمت رکندا آهن. توهان انهن کي استعمال ڪندا آهيو جڏهن توهان چاهيو ٿا ته ڪرنٽ مستحڪم رهي. ڪجهه عام مقرر مزاحمت ڪندڙ تار زخم، ڪاربان جي جوڙجڪ، ڪاربان فلم، ڌاتو فلم، ڌاتو آڪسائيڊ فلم، ڌاتو گليز، ۽ ورق مزاحمت ڪندڙ آهن. ڪاربان فلم مزاحمت ڪندڙ گهڻو استعمال ڪيا ويندا آهن ڇاڪاڻ ته اهي ٺاهڻ ۾ آسان آهن ۽ سٺو ڪم ڪن ٿا.
متغير مزاحمتي
متغير مزاحمت ڪندڙ توهان کي انهن جي مزاحمت جي مقدار کي تبديل ڪرڻ جي اجازت ڏين ٿا. توهان هڪ نوب کي ڦيرائي سگهو ٿا، هڪ ليور کي منتقل ڪري سگهو ٿا، يا انهن کي ترتيب ڏيڻ لاءِ اسڪرو استعمال ڪري سگهو ٿا. اهي حجم ڪنٽرول يا ٽيوننگ ريڊيو جهڙين شين لاءِ بهترين آهن. توهان انهن کي استعمال ڪرڻ دوران گهربل مزاحمت چونڊي سگهو ٿا.
خاص مزاحمتي
خاص مزاحمت ڪندڙ ڪرنٽ کي ڪنٽرول ڪرڻ کان وڌيڪ ڪم ڪن ٿا. اهي مزاحمت ڪندڙ گرمي پد، روشني، يا وولٽيج جهڙين شين تي رد عمل ظاهر ڪن ٿا. مثال طور، هڪ ٿرمسٽر مزاحمت کي تبديل ڪري ٿو جڏهن اهو گرم يا ٿڌو ٿئي ٿو. هڪ فوٽو ريزيسٽر مزاحمت کي تبديل ڪري ٿو جڏهن روشني ان کي ٽڪرائي ٿي. اهي مزاحمت ڪندڙ لڪير نه آهن ڇاڪاڻ ته انهن جو ڪرنٽ هميشه سڌي لڪير جي پيروي نٿو ڪري.
مقرر مزاحمتي
مقرر مزاحمت ڪندڙ سڀ کان وڌيڪ عام آهن اليڪٽرانڪس ۾ قسم. توهان انهن کي استعمال ڪندا آهيو جڏهن توهان چاهيو ٿا ته مزاحمت ساڳي رهي. اهي لڪير وارا مزاحمت ڪندڙ ڪرنٽ کي ڪنٽرول ڪرڻ ۽ سرڪٽ کي محفوظ رکڻ ۾ مدد ڪن ٿا. فڪسڊ مزاحمت ڪندڙ سڄي دنيا ۾ استعمال ٿيندا آهن. 2023 ۾، اهي عالمي سيلز جو 34 سيڪڙو کان وڌيڪ هئا. توهان انهن کي ٽي وي، ڪارن ۽ مشينن ۾ ڳولي سگهو ٿا. اهي مشهور آهن ڇاڪاڻ ته اهي سٺو ڪم ڪن ٿا ۽ گهٽ قيمت رکن ٿا.
هتي فڪسڊ ريزسٽرز جا مکيه قسم آهن جيڪي توهان استعمال ڪري سگهو ٿا:
ڪاربان فلم مزاحمت
ڪاربن فلم ريزسٽر ڪيترن ئي شين ۾ مليا آهن. توهان انهن کي ريڊيو، رانديڪن ۽ باورچی خانه جي اوزارن ۾ ڏسندا آهيو. اهي سيرامڪ اسٽڪ تي ڪاربان جي هڪ پتلي پرت کي لڳائي ٺاهيا ويندا آهن. هي توهان کي هڪ مستحڪم قدر سان هڪ لڪير ريزسٽر ڏئي ٿو. توهان ڪري سگهو ٿا ڪيترن ئي مزاحمتي قدرن مان چونڊيو توهان جي ضرورتن کي پورو ڪرڻ لاءِ.
هتي ڪجهه عام وضاحتن سان گڏ هڪ ٽيبل آهي:
سميجي | عام نموني |
|---|---|
مزاحمت جي حد | 1 Ω کان 10 MΩ |
توانائي جي درجه بندي | 0.125 W کان 2 W |
ڪاربن فلم ريزسٽر سستا ۽ حاصل ڪرڻ ۾ آسان آهن. جيڪڏهن توهان هڪ سادو منصوبو ٺاهيو ٿا، ته اهي هڪ سٺو انتخاب آهن. ڪاربن ڪمپوزيشن ريزسٽر پڻ آهن. اهي پراڻا آهن ۽ هاڻي گهڻو استعمال نه ٿيندا آهن. اهي ڪاربن فلم ريزسٽر وانگر ڪم ڪن ٿا پر ڪاربن پائوڊر ۽ گلو استعمال ڪن ٿا. اهو انهن کي گهٽ صحيح بڻائي ٿو.
ڌاتو فلم ريزائيٽر
ڌاتو فلم ريزسٽر انهن ڪمن لاءِ بهترين آهن جن کي درستگي جي ضرورت آهي. توهان انهن کي استعمال ڪندا آهيو جڏهن توهان چاهيو ٿا ته مزاحمت ساڳي رهي، جيتوڻيڪ اهو گرم يا ٿڌو ٿئي. انهن پتلي فلم ريزسٽرن ۾ سيرامڪ بيس تي ڌاتو جي پرت هوندي آهي. انهن ۾ سخت برداشت هوندي آهي، تنهنڪري حقيقي مزاحمت نشان لڳل جي ويجهو هوندي آهي.
ڌاتو فلم ريزسٽر ڇو استعمال ڪجي؟ هتي ڪجھ سبب آهن:
اهي گهڻي وقت تائين هلندا آهن ۽ ڪاربان فلم ريزسٽرن کان گهٽ ٽٽندا آهن.
اهي سرڪٽ ۾ گهٽ شور ڪندا آهن، جيڪو آواز يا طبي ڊوائيسز لاءِ سٺو آهي.
اهي انهن ڪمن لاءِ بهترين آهن جن کي اعليٰ درستگي جي ضرورت هوندي آهي، جهڙوڪ ننڍڙن وهڪرن کي ماپڻ.
جيڪڏهن توهان کي ڪنهن اهم شيءِ لاءِ ريزسٽر جي ضرورت آهي، ته پوءِ ڌاتو فلم ريزسٽر چونڊيو. ڪاربن فلم ريزسٽر اڪثر استعمالن لاءِ ٺيڪ آهن، پر ڌاتو فلم ريزسٽر مشڪل ڪمن لاءِ بهتر آهن.
وائر واؤنڊ ريزسٽر
وائر واؤنڊ ريزسٽرز هاءِ پاور لاءِ ٺاهيا ويندا آهن. توهان انهن کي سرڪٽس ۾ ڏسندا آهيو جن کي تمام گهڻي توانائي سنڀالڻ جي ضرورت هوندي آهي، جهڙوڪ پاور سپلاءِ يا موٽر. اهي ريزسٽرز تار استعمال ڪندا آهن، اڪثر ڪري نائڪروم، سيرامڪ ڪور جي چوڌاري ويڙهيل. اهو انهن کي بغير ڪنهن پريشاني جي وڏي ڪرنٽ کي سنڀالڻ جي اجازت ڏئي ٿو.
هتي اهو آهي جيڪو تار جي زخم جي مزاحمت ڪندڙن کي خاص بڻائي ٿو:
اهي تمام گهڻي طاقت سنڀالي سگهن ٿا.
اهي صحيح ۽ مستحڪم آهن.
اهي سخت حالتن ۾ به قائم رهن ٿا.
وائر واؤنڊ ريزسٽرز هاءِ پاور کي سنڀالڻ ۾ سٺا آهن. اهي 2.5 ڪلوواٽ تائين وٺي سگهن ٿا، جيڪو گهڻن ريزسٽرز کان وڌيڪ آهي. انهن جي مضبوط تعمير ۾ گرمي کان محفوظ ڪور ۽ مضبوطيءَ سان ويڙهيل تار آهي. هي سرڪٽ ۾ ٻين حصن کي نقصان کان بچائڻ ۾ مدد ڪري ٿو.
جڏهن توهان کي اهڙي تار جي زخم واري مزاحمتي قوت جي ضرورت هجي جيڪا بجلي جي سرج دوران تمام گهڻي گرم نه ٿئي يا ٽٽي نه پوي ته ان کي استعمال ڪريو. اهي پڻ لڪير واري مزاحمتي قوت آهن، تنهن ڪري انهن جي مزاحمت تبديل نه ٿيندي آهي.
مٿاڇري جبل مزاحمت ڪندڙ
مٿاڇري تي ماؤنٽ ريزسٽر تمام ننڍا پر مضبوط آهن. توهان انهن کي جديد سرڪٽ بورڊن تي ڳولي سگهو ٿا، جهڙوڪ فون ۽ ڪمپيوٽرن ۾. اهي ٿلها فلم ريزسٽر بورڊ تي سڌو سنئون ويٺا آهن. اهو جڳهه بچائيندو آهي ۽ تعمير کي تيز ڪندو آهي. انهن کي استعمال ڪريو جڏهن توهان کي ننڍڙي جڳهه تي ڪيترن ئي ريزسٽرن جي ضرورت هجي.
مٿاڇري تي لڳل مزاحمت ڪندڙ مختلف سائزن ۾ ايندا آهن. توهان بهتر درستگي لاءِ پتلي فلم مزاحمت ڪندڙ يا عام ڪمن لاءِ ٿلها فلم مزاحمت ڪندڙ چونڊي سگهو ٿا. اهي تيز اسيمبلي لائينن ۽ وڏي پيداوار لاءِ بهترين آهن.
صلاح: جيڪڏهن توهان ننڍڙن اليڪٽرانڪس سان ڪم ڪندا آهيو، ته مٿاڇري تي لڳل مزاحمت ڪندڙ توهان کي ننڍڙا ۽ مضبوط سرڪٽ ٺاهڻ ۾ مدد ڪندا آهن.
فڪسڊ ريزسٽرز توهان کي تقريبن هر منصوبي ۾ ڪنٽرول ڏين ٿا. توهان آسان ڪمن لاءِ ڪاربان فلم ريزسٽرز، درستگي لاءِ ڌاتو فلم ريزسٽرز، پاور لاءِ وائر واؤنڊ ريزسٽرز، يا ننڍين جڳهن لاءِ سرفيس ماؤنٽ ريزسٽرز استعمال ڪري سگهو ٿا. توهان کي پنهنجي ضرورتن لاءِ صحيح هڪ ملندو.
متغير مزاحمتي
متغير مزاحمت ڪندڙ توهان کي سرڪٽ ۾ مزاحمت کي تبديل ڪرڻ جي اجازت ڏئي ٿي. توهان هڪ نوب موڙي سگهو ٿا، ليور سلائڊ ڪري سگهو ٿا، يا اسڪرو ڊرايور استعمال ڪري سگهو ٿا. اهي لڪير واري مزاحمت کان مختلف آهن. لڪير واري مزاحمت هميشه ساڳي قدر رکي ٿي. متغير مزاحمت توهان کي حجم يا چمڪ جهڙين شين کي ڪنٽرول ڪرڻ ۾ مدد ڪري ٿي. توهان انهن کي رفتار کي تبديل ڪرڻ لاءِ پڻ استعمال ڪري سگهو ٿا.
ماھر
A قائداعظم سڀ کان عام متغير مزاحمت ڪندڙ آهي. توهان ان کي ڪيترن ئي ڊوائيسز ۾ ڏسندا آهيو. توهان مزاحمت کي تبديل ڪرڻ لاءِ ڊائل يا نوب کي ڦيرايو ٿا. اهو توهان کي اليڪٽرانڪس ۾ شين کي ڪنٽرول ڪرڻ ۾ مدد ڪري ٿو.
هتي ڪجھ طريقا آهن جيڪي ماڻهو پوٽينٽيوميٽر استعمال ڪن ٿا:
آڊيو گيئر ۾ واليوم ڪنٽرول
ٽي وي تي سيٽنگون تبديل ڪرڻ
حرڪت سينسر ۾ حصن کي حرڪت ڏيڻ
اسپيڪر ۽ ميوزڪ پليئرز ۾ آواز کي ترتيب ڏيڻ
فين جي رفتار کي ڪنٽرول ڪرڻ
روشنين کي روشن يا مدھم ڪرڻ
فين اسپيڊ ڊائل
تندور جي گرمي پد جي نوبس
موٽر اسپيڊ ڪنٽرول
ليبارٽري اوزار
جوڑوں جي حرڪت لاءِ روبوٽڪ هٿ
جوائس اسٽڪ جا حصا
ڪار ٿروٽل سينسرز
پرواز ڪنٽرول
اوپي-ايمپ گين سيٽنگ ڪرڻ
ٽيوننگ موازنہ ڪندڙ حوالو
اسڪيلنگ مائڪرو ڪنٽرولر ADC
پوٽينشيوميٽر تمام ڪارآمد آهن. توهان صرف جيڪو چاهيو ٿا اهو سيٽ ڪرڻ لاءِ نوب کي ڦيرايو.
رٿٽات
ريو اسٽيٽ هڪ ٻي قسم جو متغير مزاحمتي آهي. اهو پوٽينشيوميٽر وانگر ڏسڻ ۾ اچي ٿو پر وڌيڪ ڪرنٽ کي سنڀاليندو آهي. توهان ريو اسٽيٽس ڳوليندا آهيو جتي توهان کي طاقت کي ڪنٽرول ڪرڻ جي ضرورت آهي. اهي موٽرن يا لائيٽن ۾ استعمال ٿيندا آهن. توهان مزاحمت کي تبديل ڪرڻ لاءِ ڪنٽرول کي سلائيڊ يا موڙي سگهو ٿا. ريو اسٽيٽس توهان کي فين جي رفتار يا روشني جي چمڪ کي ترتيب ڏيڻ ۾ مدد ڪندا آهن. اهي سادي سرڪٽس ۾ سٺو ڪم ڪن ٿا جن کي مضبوط ڪنٽرول جي ضرورت آهي.
ٽيمر
ٽرمرز ننڍا متغير مزاحمت ڪندڙ آهن. توهان انهن کي هڪ ڀيرو سيٽ ڪريو ٿا ۽ انهن کي اڪيلو ڇڏي ڏيو ٿا. ٽرمرز کي ترتيب ڏيڻ لاءِ توهان کي هڪ اسڪرو ڊرايور جي ضرورت آهي. جڏهن توهان ان کي ٺاهيو ٿا ته اهي سرڪٽ کي ٺيڪ ڪرڻ لاءِ سٺا آهن. توهان ريڊيو، ٽائمرز ۽ ماپڻ وارن اوزارن ۾ ٽرمرز ڳوليندا آهيو. ٽرمرز توهان جي سرڪٽ کي صحيح ڪم ڪرڻ لاءِ ننڍيون تبديليون ڪرڻ ۾ مدد ڪندا آهن. توهان ايمپليفائر بائيس سيٽ ڪرڻ يا سينسر ريڊنگ کي ترتيب ڏيڻ لاءِ ٽرمرز استعمال ڪري سگهو ٿا.
صلاح: جيڪڏهن توهان ننڍيون تبديليون ڪرڻ چاهيو ٿا ته ٽرمر استعمال ڪريو. اهي سيٽ ڪرڻ ۽ رکڻ ۾ آسان آهن.
متغير مزاحمت ڪندڙ توهان کي توهان جي سرڪٽ تي ڪنٽرول ڏين ٿا. توهان پوٽينٽيوميٽر، ريو اسٽيٽ، يا ٽرمر چونڊي سگهو ٿا. هر هڪ توهان جي ضرورتن مطابق توهان جي منصوبي کي ترتيب ڏيڻ ۾ مدد ڪري ٿو. توهان انهن مزاحمت ڪندڙن کي ڪيترين ئي شين ۾ ڏسندا، ريڊيو کان روبوٽ تائين.
خاص مزاحمتي
ڪجھ رزسٽر ڪرنٽ کي سست ڪرڻ کان وڌيڪ ڪم ڪن ٿا. خاص رزسٽر خاص ڪمن لاءِ ٺاهيا ويندا آهن. اهي غير لڪير رزسٽر گرمي پد، وولٽيج، يا روشني تي رد عمل ظاهر ڪن ٿا. توهان انهن کي ڳولي سگهو ٿا سمارٽ گيجٽ، حفاظتي سامان، ۽ باورچی خانه جا اوزار.
ترميسٽر
جڏهن گرمي پد ۾ تبديلي ايندي آهي ته ٿرمسٽور مزاحمت کي تبديل ڪندو آهي. توهان گرمي کي ماپڻ يا ڪنٽرول ڪرڻ لاءِ ٿرمسٽور استعمال ڪندا آهيو. اين ٽي سي ٿرمسٽور عام آهن ڇاڪاڻ ته اهي صحيح گرمي پد جي پڙهائي ڏيندا آهن. اهي سرڪٽ کي پڻ آسان بڻائيندا آهن.
توهان شايد ٿرمسٽر کي انهن طريقن سان استعمال ٿيندي ڏسي سگهو ٿا:
ڪار جي انجن جي ڪولنٽ يا ڪار اندر هوا جي جانچ ڪرڻ
فرج ۽ اوون ۾ کاڌي کي محفوظ رکڻ
پڪ ڪريو ته چارج ڪرڻ دوران بيٽريون تمام گهڻي گرم نه ٿين
3D پرنٽرن ۾ گرمي کي ڪنٽرول ڪرڻ
جانورن يا سائنس انڪيوبيٽرن ۾ گرمي پد ڏسڻ
ڊجيٽل ٿرموسٽيٽس کي توهان جي گهر کي آرامده رکڻ ۾ مدد ڪرڻ
ڪافي ميڪر ۽ ٽوسٽر صحيح گرمي تي هلائڻ
صلاح: جيڪڏهن توهان کي گرمي پد ماپڻ جي ضرورت آهي، ته ٿرمسٽر هڪ سٺو انتخاب آهن. اهي گهٽ درجه حرارت لاءِ سٺو ڪم ڪن ٿا ۽ استعمال ڪرڻ ۾ آسان آهن.
varistor
ويريسٽر اليڪٽرانڪس کي وولٽيج سرج کان بچائيندا آهن. توهان کي پاور اسٽرپس، ڪمپيوٽرن ۽ ٽي وي ۾ ويريسٽر ملندا آهن. جڏهن وولٽيج تمام گهڻو وڌي ويندو آهي ته اهي تيزي سان ڪم ڪندا آهن. اڪثر وقت، ويريسٽرز ۾ اعلي مزاحمت هوندي آهي. جڏهن ڪو سرج ٿيندو آهي، ته انهن جي مزاحمت تيزي سان گهٽجي ويندي آهي. اهو انهن کي اضافي توانائي جذب ڪرڻ ۽ ڊوائيسز کي محفوظ رکڻ جي اجازت ڏئي ٿو.
ويريسٽر انهن طريقن سان مدد ڪن ٿا:
اهي خطرناڪ وولٽيج اسپائڪس کي اهم حصن تائين پهچڻ کان روڪين ٿا.
اهي ڍال وانگر ڪم ڪن ٿا، وڏين وهڪرن کي صرف ضرورت پوڻ تي وهڻ ڏين ٿا.
اهي پاور سرج نقصان کي روڪي توهان جي گيجٽ کي گهڻي وقت تائين هلائڻ ۾ مدد ڪن ٿا.
توهان سرج پروٽيڪٽرن ۽ پاور سپلاءِ ۾ ويريسٽر ڏسندا.
ويريسٽر فون چارجرز ۽ سمارٽ گهر گيجٽ ۾ استعمال ٿيندا آهن.
اهي ايل اي ڊي لائيٽن ۽ سولر پينلز کي بجلي يا گرڊ اسپائڪس کان بچائڻ ۾ مدد ڪن ٿا.
نوٽ: جيڪڏهن توهان اوچتو وولٽيج جمپ کي روڪڻ چاهيو ٿا، ته ويريسٽر بهترين انتخاب آهن.
ڦوٽو ريزسٽر
جڏهن روشني انهن تي چمڪي ٿي ته فوٽو ريزيسٽر مزاحمت کي تبديل ڪن ٿا. توهان انهن منصوبن ۾ فوٽو ريزيسٽر استعمال ڪندا آهيو جن کي روشني محسوس ڪرڻ جي ضرورت آهي. توهان انهن کي رات جي روشنين، الارم، ۽ اسٽريٽ ليمپ ۾ ڳولي سگهو ٿا جيڪي پاڻمرادو روشن ٿين ٿا.
توهان شايد فوٽو ريزيسٽر استعمال ڪري سگهو ٿا:
جڏهن اوندهه ٿئي ٿي ته باغ جي بتيون روشن ڪرڻ
جڏهن ڪو ماڻهو اتان گذرندو آهي ته رد عمل ڏيندڙ الارم ٺاهڻ
فون ۽ ٽيبليٽ تي اسڪرين جي روشني کي ترتيب ڏيڻ
روشنيءَ جي پيروي ڪندڙ روبوٽ ٺاهڻ
پينلز لاءِ سولر ٽريڪر ٺاهڻ
سج جي روشني جو جواب ڏيڻ وارا رانديڪا ٺاهڻ
ڇا توهان چاهيو ٿا ته توهان جو سرڪٽ روشني محسوس ڪري؟ فوٽو ريزسٽر ان کي آسان بڻائين ٿا. صرف هڪ شامل ڪريو، ۽ توهان جو پروجيڪٽ ٻڌائي سگهي ٿو ته اهو ڏينهن آهي يا رات.
خاص مزاحمت ڪندڙ توهان کي وڌيڪ ڪم ڪرڻ جي اجازت ڏين ٿا. توهان گرمي پد کي ماپي سگهو ٿا، وولٽيج سرج کان بچائي سگهو ٿا، يا روشني کي محسوس ڪري سگهو ٿا. اهي مزاحمت ڪندڙ توهان کي هوشيار ۽ محفوظ اليڪٽرانڪس ٺاهڻ ۾ مدد ڪن ٿا.
مزاحمتي چونڊڻ
ايپليڪيشن جا طريقا
چونڊڻ ساڄي رزسٽر ڏکيو لڳي سگھي ٿو. توھان ڪجھ شين بابت سوچڻ سان ان کي آسان بڻائي سگھو ٿا. پھريائين، پڇو ته توھان جي سرڪٽ کي ڇا گھرجي. ڇا توھان مستحڪم مزاحمت چاھيو ٿا يا ھڪڙو جيڪو توھان تبديل ڪري سگھو ٿا؟ اڳيون، وضاحتن تي نظر وجهو. مزاحمت کي توھان جي سرڪٽ جي مزاحمت، طاقت ۽ سائيز سان ملائڻ گھرجي.
هتي هڪ ٽيبل آهي جيڪا توهان کي پاور سپلائي سرڪٽ لاءِ اهم شين جو مقابلو ڪرڻ ۾ مدد ڪندي:
فيڪٽر | وضاحت |
|---|---|
مزاحمتي قدر | توهان جي سرڪٽ کي گهربل صحيح مزاحمت. |
توانائي جي درجه بندي | سڀ کان وڌيڪ طاقت جيڪا رزسٽر ٽٽڻ کان سواءِ وٺي سگهي ٿو. |
رواداري | مزاحمت ڪيتري تبديل ٿي سگهي ٿي؛ درستگي لاءِ گهٽ بهتر آهي. |
جسماني سائيز | رزسٽر ڪيترو وڏو آهي؛ اهو توهان جي سرڪٽ ۾ فٽ ٿيڻ گهرجي. |
پئڪيج قسم | رزسٽر جو انداز، جهڙوڪ سوراخ ذريعي يا مٿاڇري تي چڙهڻ. |
گرمي پد Coefficient | جڏهن گرمي يا ٿڌي ٿيندي آهي ته مزاحمت ڪيئن بدلجي ويندي آهي. |
جيڪڏهن توهان ٻاهر رزسٽر استعمال ڪندا آهيو، ته موسم بابت سوچيو. گلي هوا رزسٽر کي تبديل ڪري سگهي ٿي. ٽڪرا يا دٻاءُ رزسٽر کي موڙي سگهي ٿو ۽ ان جي قيمت کي تبديل ڪري سگهي ٿو. ڪيميڪل رزسٽر کي نقصان پهچائي سگهن ٿا ۽ ان کي صحيح ڪم نه ڪرڻ جو سبب بڻجي سگهن ٿا.
ماحولياتي عنصر | مزاحمتي استحڪام تي اثر |
|---|---|
نمي | نمي مزاحمت کي مٿي يا هيٺ ڪري سگهي ٿي. |
مشيني دٻاء | دٻاءُ مزاحمت کي موڙي سگهي ٿو ۽ مزاحمت کي تبديل ڪري سگهي ٿو. |
Corrosive مادي | ڪيميڪل رزسٽر کي هميشه لاءِ نقصان پهچائي سگهن ٿا. |
پنهنجي پروجيڪٽ ۾ لڳائڻ کان اڳ ريزسٽر کي جانچيو. صحيح اوزار استعمال ڪريو. چيڪ ڪريو ته اهو ڪيترو گرم ٿئي ٿو. هميشه ٺاهيندڙ جي معلومات پڙهو. ضابطن تي عمل ڪرڻ سان توهان کي مسئلن کان بچڻ ۾ مدد ملندي.
صلاح: هميشه چيڪ ڪريو مزاحمت ڪندڙ جي طاقت جي درجه بندي ۽ سولڊرنگ کان اڳ رواداري.
عام غلطيون
ماڻهو غلطيون ڪن ٿا جيڪڏهن اهي ڪجهه تفصيل وڃائي ڇڏين ٿا. هتي ڪجهه عام آهن:
برداشت يا گرمي پد جي کوٽائي جي جانچ نه ڪرڻ. اهو آواز جي سرڪٽ کي خراب ڪري سگهي ٿو.
گهٽ پاور ريٽنگ سان ريزسٽر استعمال ڪرڻ. اهو تمام گهڻو گرم ٿي سگهي ٿو ۽ ٽٽي سگهي ٿو.
هاءِ فريڪوئنسي سرڪٽس ۾ مزاحمت ۽ پاور ريٽنگ کي وساري ڇڏڻ. اهي گرمي ۽ وولٽيج سان تبديل ٿي سگهن ٿا.
هاءِ فريڪوئنسي ڪمن لاءِ وائر واؤنڊ ريزسٽر چونڊڻ. اهي 1 MHz کان مٿي سٺو ڪم نه ٿا ڪن. فلم ريزسٽر 100 MHz تائين بهتر ڪم ڪن ٿا.
موسم يا ڪيميڪل بابت نه سوچڻ، خاص طور تي ٻاهرين منصوبن لاءِ.
نوٽ: جيڪڏهن توهان چاهيو ٿا ته توهان جو سرڪٽ ڊگهو رهي، ته پوءِ پنهنجي ڪم لاءِ صحيح رزسٽر چونڊيو ۽ جتي توهان ان کي استعمال ڪندا آهيو.

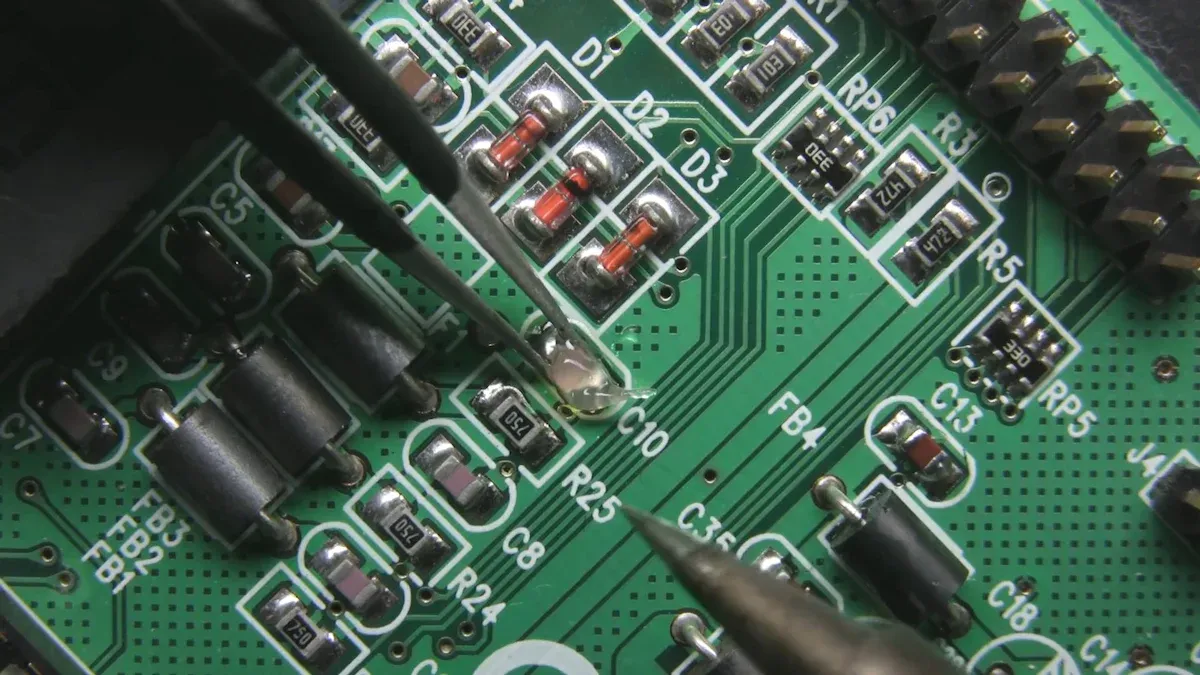

اليڪٽرانڪس ۽ اليڪٽريڪل سسٽم ۾ مزاحمت ڪندڙن جا ڪردار ۽ ايپليڪيشنون
مزاحمت ڪندڙ ڪيترائي ڪم ڪن ٿا سرڪٽ ۾. اهي ڪرنٽ ۽ اسپلٽ وولٽيج کي ڪنٽرول ڪرڻ ۾ مدد ڪن ٿا. اهي سگنل صاف ڪن ٿا ۽ ڊوائيسز کي محفوظ رکن ٿا. ڪجهه ريزسٽر روشني يا گرمي پد کي محسوس ڪري سگهن ٿا. اچو ته ڏسون ته ريزسٽر ڇا ڪندا آهن ۽ اهي ڪيئن مدد ڪن ٿا.
موجوده حد بندي
اجزاء کي وڌيڪ ڪرنٽ کان بچائڻ
توهان چاهيو ٿا ته توهان جا حصا گهڻي وقت تائين هلن. هڪ رزسٽر تمام گهڻو ڪرنٽ وهڻ کان روڪي ٿو. جيڪڏهن توهان رزسٽر کان سواءِ هڪ ايل اي ڊي ڳنڍيو ٿا، ته اهو سڙي سگهي ٿو. رزسٽر هڪ گارڊ وانگر ڪم ڪري ٿو. اهو صرف صحيح مقدار ۾ ڪرنٽ گذرڻ ڏئي ٿو. اهو توهان جي سرڪٽ کي محفوظ ۽ ڪم ڪندڙ رکي ٿو.
هڪ رزسٽر ڪرنٽ کي گهٽ رکي ٿو ته جيئن پرزا ٽٽي نه وڃن. هي اليڪٽرانڪس ۾ رزسٽرز لاءِ سڀ کان اهم ڪمن مان هڪ آهي.
ايل اي ڊي سرڪٽس ۾ محفوظ آپريشن کي يقيني بڻائڻ
جڏهن توهان هڪ ايل اي ڊي روشن ڪندا آهيو، توهان کي ان جي چمڪ کي ڪنٽرول ڪرڻ جي ضرورت آهي. توهان اهو ڪرڻ لاءِ صحيح رزسٽر ويليو چونڊيندا آهيو. هڪ ننڍڙو رزسٽر ايل اي ڊي کي وڌيڪ روشن بڻائي ٿو. هڪ وڏو رزسٽر ان کي مدھم ڪري ٿو. هي چال ايل اي ڊي کي محفوظ رکي ٿي ۽ انهن کي گهڻي وقت تائين رهڻ ۾ مدد ڪري ٿي.
وولٹیج ڊويزن
ريفرنس وولٽيج ٺاهڻ
ڪڏهن ڪڏهن توهان کي پنهنجي سرڪٽ جي هڪ حصي لاءِ گهٽ وولٽيج جي ضرورت پوندي آهي. توهان وولٽيج کي ورهائڻ لاءِ ٻه ريزسٽر استعمال ڪندا آهيو. ان کي وولٽيج ورهائيندڙ چيو ويندو آهي. اهو توهان کي سينسرز يا چپس لاءِ هڪ مستحڪم وولٽيج ٺاهڻ ۾ مدد ڪندو آهي.
سينسر انٽرفيسنگ کي فعال ڪرڻ
توهان غير لڪير واري مزاحمت وارن وولٽيج ورهائيندڙن کي استعمال ڪري سگهو ٿا. ٿرمسٽٽر يا فوٽو ريزيسٽر هن لاءِ سٺو ڪم ڪن ٿا. مثال طور، هڪ فوٽو ريزيسٽر ۽ هڪ مقرر مزاحمت وارن کي ڳنڍيو. آئوٽ پُٽ وولٽيج روشني سان تبديل ٿئي ٿو. اهو توهان جي سرڪٽ کي "ڏسڻ" جي اجازت ڏئي ٿو ته اهو ڪيترو روشن آهي.
هلڪو ليول | R2 (سينسر) | R1 (مقرر ٿيل) | تناسب R2/(R1+R2) | واٽ |
|---|---|---|---|---|
نور | 1 ڪلو | 5.6 ڪلو | 0.15 | 0.76 V |
ڊم | 7 ڪلو | 5.6 ڪلو | 0.56 | 2.78 V |
سڪو | 10 ڪلو | 5.6 ڪلو | 0.67 | 3.21 V |
سگنل ڪنڊيشن
اينالاگ سرڪٽس ۾ شور کي فلٽر ڪرڻ
توهان پنهنجي سرڪٽ ۾ صاف سگنل چاهيو ٿا. مزاحمت ڪندڙ شور کي روڪڻ ۾ مدد ڪن ٿا. توهان انهن کي فلٽر ٺاهڻ لاءِ ڪيپيسٽر سان استعمال ڪندا آهيو. گهٽ پاس يا هاءِ پاس فلٽر سٺا سگنلن کي اندر اچڻ ڏين ٿا. اهي ناپسنديده سگنلن کي بلاڪ ڪن ٿا. هي آڊيو ۽ سينسر سرڪٽ ۾ مدد ڪري ٿو.
ايمپليفائرز ۾ بائيس پوائنٽس مقرر ڪرڻ
ايمپليفائر کي چڱي طرح ڪم ڪرڻ لاءِ صحيح شروعاتي نقطي جي ضرورت آهي. توهان هن نقطي کي مقرر ڪرڻ لاءِ ريزسٽر استعمال ڪندا آهيو. اهو توهان جي ايمپليفائر کي مستحڪم ۽ صحيح ڪم ڪندڙ رکي ٿو.
تحفظ ۽ حفاظت
بجلي جي فراهمي ۾ واڌ جي حفاظت
بجلي جي سرج توهان جي ڊوائيسز کي نقصان پهچائي سگهن ٿا. مزاحمت ڪندڙ اضافي توانائي جذب ڪن ٿا. توهان خاص مزاحمت ڪندڙ کي ڊمي لوڊ طور استعمال ڪري سگهو ٿا. جڏهن توهان ڊوائيس آن ڪندا آهيو ته اهي وڏي ڪرنٽ کي پڻ محدود ڪندا آهن.
فعاليت | وضاحت |
|---|---|
ڊمي لوڊ | جڏهن مکيه لوڊ بند هجي ته بچائڻ لاءِ هڪ ننڍڙو وهڪرو ڪڍو. |
انرش محدود ڪرڻ | جڏهن توهان بجلي آن ڪريو ٿا ته وڏين سرجن کي روڪيو. |
رت وهڻ جا مزاحمت ڪندڙ | بجلي بند ڪرڻ کان پوءِ جھٽڪن کان بچڻ لاءِ ڪيپيسٽرز کي ڊسچارج ڪريو. |
سرڪٽ مانيٽرنگ لاءِ ڪرنٽ سينسنگ
توهان ريزسٽر تي وولٽيج چيڪ ڪري ڪرنٽ کي ماپي سگهو ٿا. اهو توهان کي پنهنجي سرڪٽ تي نظر رکڻ ۽ شروعاتي مسئلن کي ڳولڻ ۾ مدد ڪري ٿو.
خاص ايپليڪيشنون
ٿرمسٽورس سان گرمي پد سينسنگ
غير لڪير وارا مزاحمت ڪندڙ جهڙوڪ ٿرمسٽر گرمي پد سان مزاحمت کي تبديل ڪندا آهن. توهان انهن کي ڪارن، طبي اوزارن ۽ فونن ۾ ڳوليندا آهيو. اهي شين کي گرم ٿيڻ کان بچائڻ ۾ مدد ڪندا آهن.
فوٽو ريزيسٽر سان روشني جي ڳولا
فوٽو ريزيسٽر غير لڪير وارا ريزسٽر آهن جيڪي روشني تي رد عمل ظاهر ڪن ٿا. توهان انهن کي رات جي روشنين، الارم ۽ سمارٽ اسٽريٽ ليمپ ۾ استعمال ڪندا آهيو. اهي توهان جي سرڪٽ کي اهو ڄاڻڻ ۾ مدد ڪندا آهن ته اهو اونداهو آهي يا روشن.
مزاحمت ڪندڙ ڪرنٽ کي سست ڪرڻ کان وڌيڪ ڪم ڪن ٿا. اهي توهان کي هر روز محفوظ ۽ سمارٽ اليڪٽرانڪس ٺاهڻ ۾ مدد ڪن ٿا.
توهان مکيه رزسٽر جي قسمن بابت سکيو آهي. هر قسم توهان جي منصوبي ۾ هڪ خاص طريقي سان مدد ڪري ٿو. صحيح رزسٽر چونڊڻ توهان جي سرڪٽ کي محفوظ رکي ٿو. اهو توهان جي سرڪٽ کي سٺي نموني ڪم ڪرڻ ۾ پڻ مدد ڪري ٿو. تعمير شروع ڪرڻ کان اڳ هميشه ڊيٽا شيٽ ڏسو. اهو توهان کي بهترين قدر ڳولڻ ۾ مدد ڪري ٿو. اهو توهان جي حصن کي تمام گهڻو گرم ٿيڻ کان روڪي ٿو. اهو توهان جي ڊيزائن کي وڌيڪ وقت تائين هلائي ٿو. هتي هڪ ٽيبل آهي جيڪا ڏيکاري ٿي ته ڪجهه رزسٽر ڪيترو وقت تائين هلي سگهن ٿا:
مزاحمت جو قسم | عمر (سال) | اعتبار تي نوٽس |
|---|---|---|
شيشي جي چمڪ جا مزاحمتي | 10 کي 20 | اعليٰ درستگي، گرمي پد ۽ وولٽيج کان متاثر |
سيرامڪ مزاحمت ڪندڙ | 5 کي 10 | اعليٰ طاقت سان سنڀالڻ، اعتبار حالتن سان مختلف ٿئي ٿو. |
ڌاتو گليز مزاحمت ڪندڙ | 15 کي 30 | پائيدار، ڊگهي مدت جي استعمال لاءِ مثالي، انتهائن جي حوالي سان حساس |
مختلف قسم جا رزسٽر آزمايو. ڊيٽا شيٽ پڙهو. ڏسو ته ڪهڙا توهان جي منصوبي لاءِ بهترين ڪم ڪن ٿا!
لوڊ
سرڪٽ ۾ ريزسٽر ڇا ڪندو آهي؟
هڪ ريزسٽر بجلي جي وهڪري کي سست ڪري ٿو. توهان ان کي ڪرنٽ کي ڪنٽرول ڪرڻ ۽ LEDs جهڙن حصن جي حفاظت لاءِ استعمال ڪندا آهيو. اهو توهان جي سرڪٽ کي محفوظ طريقي سان ڪم ڪرڻ ۾ مدد ڪري ٿو ۽ شين کي سڙڻ کان روڪي ٿو.
توهان رزسٽر رنگ ڪوڊ ڪيئن پڙهندا آهيو؟
توهان رزسٽر تي رنگين پٽين کي ڏسو. هر رنگ هڪ عدد جي نمائندگي ڪري ٿو. توهان انهن کي کاٻي کان ساڄي طرف پڙهو ٿا. مزاحمت جي قيمت ڳولڻ لاءِ رنگ ڪوڊ چارٽ استعمال ڪريو.
صلاح: جيڪڏهن توهان ڦاسي پيا ته مفت آن لائن رزسٽر ڪيلڪيوليٽر استعمال ڪرڻ جي ڪوشش ڪريو!
ڇا توهان ڪنهن به منصوبي لاءِ ڪو به رزسٽر استعمال ڪري سگهو ٿا؟
نه، توهان کي صحيح قسم ۽ قدر چونڊڻ جي ضرورت آهي. ڪجهه مزاحمت ڪندڙ اعليٰ طاقت لاءِ بهتر ڪم ڪن ٿا. ٻيا ننڍين جڳهن ۾ مناسب هوندا آهن. هميشه وضاحتون چيڪ ڪريو توهان جي سرڪٽ ٺاهڻ کان اڳ.
ڪجهه مزاحمت ڪندڙ گرم ڇو ٿين ٿا؟
ريزسٽر اضافي بجلي کي گرمي ۾ تبديل ڪن ٿا. جيڪڏهن توهان گهٽ پاور ريٽنگ وارو ريزسٽر استعمال ڪندا آهيو، ته اهو تمام گهڻو گرم ٿي سگهي ٿو. پنهنجي سرڪٽ کي محفوظ رکڻ لاءِ صحيح ريٽنگ وارو هڪ چونڊيو.
جيڪڏهن توهان غلط رزسٽر ويليو استعمال ڪندا ته ڇا ٿيندو؟
ٿي سگهي ٿو ته توهان جو سرڪٽ صحيح ڪم نه ڪري. LEDs سڙي سگهن ٿيون يا مدھم رهي سگهن ٿيون. موٽر تمام سست هلي سگهن ٿيون. هميشه توهان کان اڳ قدر کي ٻه ڀيرا چيڪ ڪريو. ان کي جاءِ تي سولڊر ڪريو.
