Как собрать печатную плату

Как собрать печатную плату

Чтобы собрать печатную плату, необходимо подготовить рабочее место. Перед началом работы тщательно проверьте плату. Разместите каждую деталь на своё место и припаяйте её к плате. Крайне важно проверить каждое соединение, чтобы убедиться в его правильной работе. Перед началом работы убедитесь, что у вас есть необходимые инструменты и материалы, так как при пайке могут возникнуть проблемы, если вы перегреете плату. Кроме того, вы можете легко испортить всё, перепутав направление пайки. Пропуск паяного соединения также может привести к проблемам, и вы можете столкнуться с перегоревшими компонентами или перемычками из паяльника. Ошибки часто происходят из-за человеческого фактора, поэтому будьте осторожны во время сборки. Факторы окружающей среды и возраст также могут повлиять на производительность вашей печатной платы. Тщательная подготовка поможет предотвратить большинство проблем и обеспечить бесперебойную работу вашего проекта.

Подготовка

Подготовьте рабочее место перед началом работы. Соберите все необходимые инструменты и материалы. Тщательное планирование поможет вам избегать ошибок. Это также обеспечивает безопасность вашего проекта.

Инструменты

Для сборки печатной платы вам понадобятся различные инструменты. Работайте в чистом помещении с хорошим освещением. Убедитесь, что в комнате свежий воздух. Соберите инструменты перед началом работы. Ниже представлена ​​таблица со списком распространённых инструментов и их назначением:

Тип инструмента

Преимущества

Недостатками

SMT-пинцеты

Очень точный, останавливает статику, недорогой.

Руки устают, не подходят для мелких деталей.

Вакуумные отбойные инструменты

Меньше повреждений, хорошо подходит для небольших деталей, всасывание может меняться

Трудно научиться, стоит дороже пинцета

Системы ручного захвата и размещения

Удобен в использовании, есть камеры, подходит для больших досок.

Стоит дорого, требует установки и настройки

Вам также понадобятся паяльник, припой, флюс и лупа. Перед использованием убедитесь, что всё работает.

Материалы

Выберите подходящие материалы для вашей печатной платы. Осмотрите каждую деталь на наличие повреждений. Убедитесь, что каждая деталь соответствует вашему плану. Вот таблица распространённых материалов:

Тип материала

Описание

Эпоксидное стекло с медным покрытием

Основной материал печатной платы, обеспечивает прохождение электричества.

FR4

Останавливает огонь, прочный и недорогой.

Высокочастотные материалы

Используется для быстрых трасс, таких как серия Rogers RO4000.

Алюминий:

Используется в печатных платах светодиодных светильников.

Керамические подложки

Используется для особых нужд.

Всегда проверяйте печатную плату перед сборкой. Ищите короткие замыкания и обрывы проводов. Проверьте паяльную маску. Очистите плату от пыли и грязи.

Безопасность

Безопасность имеет значение при сборке печатной платы. Защитите себя и своё пространство, следуя этим советам:

  • Для защиты глаз надевайте защитные очки.

  • При работе с химикатами или припоем надевайте перчатки.

  • Работайте под вытяжкой, чтобы удалить пары.

  • Храните опасные вещи в закрытых коробках.

  • Очистите помещение салфетками, предназначенными для удаления тяжелых металлов.

  • Используйте наручные браслеты и коврики для защиты от статического электричества.

  • Не ешьте и не пейте вблизи рабочего места.

Совет: Всегда касайтесь земли, прежде чем прикасаться к чувствительным деталям. Статический разряд может повредить печатную плату и её компоненты.

Обеспечьте хорошую вентиляцию в помещении, чтобы избежать перегрева. Недостаточная регулировка температуры может привести к поломке деталей. При необходимости используйте радиаторы и тепловые переходы.

Основы пайки

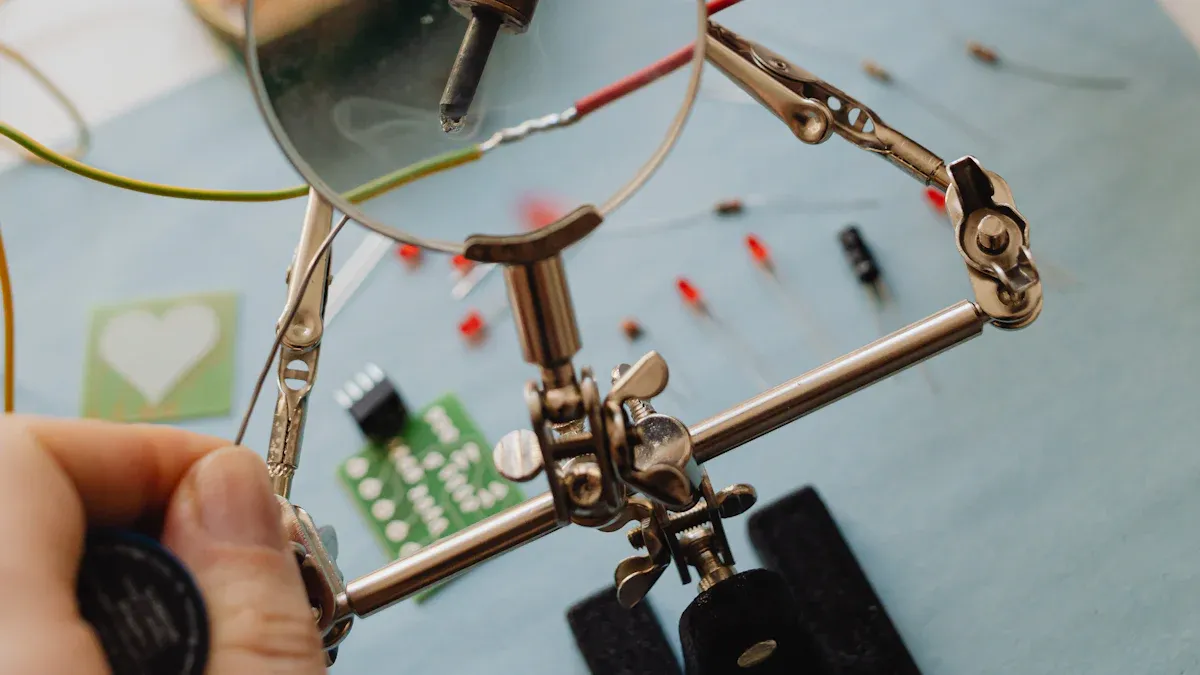

Основы пайки
Image Source: pexels

Типы припоя

При сборке печатной платы вам понадобятся несколько типов припоя. Каждый тип имеет свою температуру плавления и область применения. Вот основные типы:

  • Припой олово-свинец (Sn-Pb): Плавится при температуре 183 °C. С этим типом легко работать, но он содержит свинец, который токсичен.

  • Бессвинцовый припой (SAC305): Плавится при температуре около 217 °C. В настоящее время в большинстве электронных устройств используется именно этот тип, поскольку он безопаснее для вас и окружающей среды.

  • Серебряный припой: Имеет более высокую температуру плавления, чем оловянно-свинцовый припой. Используется для прочных соединений и специальных применений.

  • Низкотемпературный припой (Sn42/Bi58): Плавится при более низких температурах. Помогает защитить чувствительные детали от нагревания.

  • Высокотемпературный припой: Работает в экстремальных условиях, где жара является проблемой.

Бессвинцовый припой безопаснее для вас и планеты. Он не содержит опасных материалов, но при работе с ним необходимо использовать более высокие температуры.

Методы пайки

Чтобы получить прочные и чистые соединения, необходимо соблюдать основные этапы пайки. Вот простой процесс:

  1. Подготовьте рабочее место. Установите чистый стол с хорошим освещением и держите инструменты под рукой.

  2. Облудите жало паяльника. Нанесите на него тонкий слой припоя для лучшей теплопередачи.

  3. Нагревайте соединение, а не припой. Прикоснитесь паяльником к контактной площадке и проводу на 2–3 секунды, прежде чем добавлять припой.

  4. Нанесите припой. Вводите припой в соединение, пока он не растечётся и не покроет контактную площадку.

  5. Осмотрите соединение. Убедитесь, что поверхность блестящая и гладкая. Избегайте трещин, щелей и матовых участков.

К распространённым проблемам при пайке относятся холодные соединения, перемычки из припоя и отслоение контактных площадок. Их можно избежать, используя правильный нагрев и поддерживая чистоту на рабочем месте.

Очистку:

Очистка платы после пайки удаляет флюс и обеспечивает надежность вашего проекта. Можно использовать различные методы:

Метод очистки

Описание

Используемые инструменты/растворители

Преимущества/Примечания

Ручная очистка

Подходит для небольших работ и прототипов.

Мягкие щетки, безворсовые салфетки, изопропиловый спирт

Точно, но требует времени.

ультразвуковая очистка

Использует звуковые волны для очистки сложных плат.

Водные или полуводные чистящие средства

Быстро, но может повредить чувствительные детали.

Автоматизированные системы очистки

Лучше всего подходит для больших партий.

Специализированные жидкости, системы распыления в воздухе или погружения

Последовательно, экономит трудозатраты, повышает надежность.

Всегда удаляйте остатки флюса. Остатки могут привести к короткому замыканию или ослаблению контактов. Для большинства работ используйте изопропиловый спирт и мягкую щётку. Следите за чистотой инструментов, чтобы избежать дефектов.

Соберите печатную плату: шаг за шагом

Соберите печатную плату: шаг за шагом
Image Source: pexels

Нанесение паяльной пасты

Процесс начинается с нанесения паяльной пасты на контактные площадки печатной платы. Этот шаг важен, поскольку он способствует склеиванию компонентов и обеспечивает надёжный электрический контакт. Большинство людей используют для этой цели метод трафаретной печати. ​​Вот как это делается:

  1. Наложите трафарет на печатную плату. Отверстия в трафарете соответствуют контактным площадкам на плате.

  2. С помощью ракеля нанесите паяльную пасту на трафарет. Паста проходит через отверстия и попадает на контактные площадки.

  3. Регулируйте скорость, давление и угол наклона ракеля. Эти настройки помогут вам нанести чистый и ровный слой пасты.

  4. Плотно прижмите ракель к трафарету, чтобы протереть его. Это предотвратит размазывание лишней пасты.

  5. Для достижения наилучших результатов держите трафарет в контакте с печатной платой. Это называется «контактной» печатью.

  6. Регулярно очищайте трафарет. Это позволит сохранить отверстия чистыми и избежать дефектов.

Совет: Проверьте паяльную пасту после печати. ​​Используйте лупу или 2D/3D-инструмент для контроля, чтобы выявить любые проблемы на ранней стадии.

Компоненты для поверхностного монтажа

Затем необходимо установить компоненты поверхностного монтажа (SMT) на паяльную пасту. Этот этап требует осторожности и внимания. Следуйте этим рекомендациям:

  • Оставляйте достаточно места между деталями. Это предотвратит их соприкосновение и возникновение проблем при пайке.

  • Выровняйте все детали в одном направлении. Это облегчит их установку и поможет, если вы используете монтажный стол.

  • Держите термочувствительные детали вдали от горячих зон или частей электропитания.

  • Добавьте на печатную плату реперные маркеры. Эти небольшие метки помогают станкам устанавливать детали в нужных местах.

  • Подберите правильную толщину трафарета для ваших деталей. Более толстые трафареты подойдут для больших деталей, а тонкие — для маленьких.

  • Совместите отверстия в трафарете с размерами тампонов. Это поможет пасте свободно выходить.

  • Оставьте небольшой зазор (не менее 0.1 мм) между паяльной маской и контактными площадками.

  • Используйте трафареты из нержавеющей стали с лазерной резкой краев для получения четких и чистых отпечатков.

После установки деталей их необходимо припаять. Большинство используют для этого печь оплавления. Процесс состоит из четырёх основных этапов:

  • Предварительный нагрев: Медленно прогрейте плату. Это активирует флюс и удалит влагу.

  • Замачивание: поддерживайте доску при постоянной температуре. Это способствует равномерному распределению тепла.

  • Оплавление: Увеличьте температуру, чтобы расплавить паяльную пасту. Припой растекается и соединяет детали с платой.

  • Охлаждение: Дайте плате остыть с постоянной скоростью. Это затвердеет паяные соединения.

Примечание: Всегда проверяйте плату после оплавления. Обращайте внимание на наличие смещенных компонентов, перемычек припоя и холодных спаев.

Компоненты со сквозным отверстием

После завершения работы с компонентами SMT переходите к компонентам для выводного монтажа. Эти компоненты имеют выводы, проходящие через отверстия в печатной плате. Вот несколько советов, которые вам помогут:

  • Настройте паяльник на правильную температуру. Слишком высокая температура может повредить детали, а слишком низкая — привести к ослаблению соединений.

  • Припаяйте каждый вывод по одному. Нагрейте контактную площадку и вывод, затем добавьте припой, чтобы он растекся по стыку.

  • Проверьте визуально каждое соединение. Обратите внимание на блестящие и гладкие соединения. Слегка покачайте деталь, чтобы убедиться в её надёжности.

  • По возможности используйте бессвинцовый припой. Помните, что он плавится при более высокой температуре, чем свинцовый припой.

  • Защитите чувствительные детали от статического электричества. Наденьте антистатический браслет и работайте на антистатическом коврике.

Совет: не торопитесь с деталями со сквозными отверстиями. Спешка может привести к ошибкам или повреждению плат.

Сначала источник питания

Когда вы собрать печатную платуВсегда начинайте с блока питания. Этот шаг важен по нескольким причинам:

  • Вы можете обнаружить дефекты на ранней стадии, до того, как добавите новые детали.

  • Вы экономите время и деньги, устраняя проблемы до того, как доска заполнится.

  • Вы можете проверить электроэнергию на наличие коротких замыканий и убедиться, что она подается по плану.

После пайки компонентов блока питания подключите питание и измерьте выходную мощность. Убедитесь, что напряжение и ток соответствуют вашей схеме. Если вы обнаружите проблему, устраните её, прежде чем двигаться дальше.

Инспекция и тестирование

После завершения сборки необходимо проверить свою работу. Осмотр и тестирование помогут выявить ошибки и убедиться в работоспособности платы. Вот распространённые методы:

Метод проверки/испытания

Описание

Визуальный осмотр

Обратите внимание на такие ошибки, как неправильно установленные детали или плохие паяные соединения.

Автоматизированный оптический контроль (AOI)

Используйте камеры для быстрого и точного обнаружения дефектов.

Рентгенологическое обследование

Проверьте скрытые соединения и внутренние слои, полезно для сложных досок.

Внутрисхемное тестирование (ICT)

Проверьте каждую деталь и соединение, чтобы убедиться, что они работают и находятся на правильном месте.

Функциональное тестирование

Запустите плату так, как она работала бы в реальной жизни, чтобы проверить, выполняет ли она свою функцию.

Тестирование на выжигание

Подвергайте плату интенсивной нагрузке, чтобы обнаружить ранние неисправности.

Примечание: Многие компании следуют стандартам IPC при проведении проверок. Эти стандарты помогут вам убедиться в безопасности и надежности ваших плат.

Всегда проводите осмотр и тестирование печатной платы после сборки. Тщательная проверка поможет обнаружить проблемы до того, как они приведут к более серьёзным последствиям.

Устранение неполадок и доработка

Общие вопросы

При сборке печатной платы могут возникнуть проблемы. Если вы знаете, на что обращать внимание, вы сможете быстро их устранить. Вот некоторые распространённые проблемы:

  • Нехватка ресурсов в цепочке поставок может замедлить реализацию вашего проекта или заставить вас использовать другие детали.

  • Ошибки проектирования и производства могут привести к тому, что ваша плата перестанет работать или будет вести себя странно.

  • Неправильное управление температурным режимом может привести к перегреву деталей и их поломке.

  • Проблемы с качеством припоя могут привести к появлению слабых соединений или перемычек.

  • Размер, форма и сложность печатной платы могут усложнить сборку и привести к большему количеству ошибок.

Чтобы устранить проблемы, начните с простых проверок. Используйте мультиметр для поиска коротких замыканий и обрывов цепи. Осциллограф позволяет проверить правильность сигналов. Тепловизор показывает, какие компоненты перегреваются. Специальные тестеры и инструменты для внутрисхемного контроля помогут вам обнаружить неисправности, не разбирая компоненты.

Совет: Всегда обращайте внимание на признаки неисправности, такие как подгоревшие пятна, оторванные колодки или отсутствующие детали.

отпайки

Иногда приходится извлекать деталь. Если делать это осторожно, можно не повредить печатную плату. Вот несколько безопасных способов:

  • Используйте паяльник и припойный отсос одновременно. Нагрейте место соединения и вытяните припой, аккуратно подвигав ножку детали.

  • Отрежьте каждую ножку детали бокорезами, а затем по одной отпаяйте ножки. Это обеспечит сохранность отверстий.

  • Для больших деталей используйте термофен, чтобы нагреть все ножки одновременно. Если деталь вам не нужна, сначала отрежьте её, а затем выньте ножки.

  • Используйте оплетку для демонтажа, чтобы впитать излишки припоя. Это поможет вам вытащить деталь.

Действуйте медленно и не тяните за детали. Если будете торопиться, можно оторвать колодки или сломать направляющие.

Заключительные Проверки

После завершения ремонта или сборки всегда проверяйте плату ещё раз. Чтобы убедиться в её работоспособности, выполните следующие действия:

  1. Осмотрите доску на предмет коротких замыканий, сломанных линий или деталей, расположенных не на своих местах.

  2. Включите плату и проверьте напряжение.

  3. Проверьте блок питания с нагрузкой, чтобы убедиться в его стабильности.

  4. Соберите и проверьте каждую часть схемы, начиная с пассивных частей.

  5. При необходимости воспользуйтесь генератором сигналов или источником питания, чтобы симулировать недостающие детали.

  6. Проведите испытания при полной нагрузке и в условиях окружающей среды, чтобы проверить надежность платы.

Эту таблицу вы можете использовать при подготовке к финальным тестам:

Тест

Разработка

Цель

Самопроверка при включении

Включите питание и проверьте напряжение.

Убедитесь, что плата запускается и работает.

Функциональная проверка

Имитация реального использования с помощью сигналов

Убедитесь, что все работает правильно

Тест на стрессоустойчивость окружающей среды

Тест в разных местах

Проверьте, работает ли плата под нагрузкой.

Интерфейс связи

Подключите устройства и проверьте поток данных

Убедитесь, что данные перемещаются так, как и должно быть

Тест прошивки/программного обеспечения

Загрузка и запуск программного обеспечения

Убедитесь, что программное обеспечение работает правильно

Примечание: Тщательная финальная проверка поможет вам обнаружить проблемы до начала использования платы. Это сэкономит ваше время и силы.

Чтобы собрать печатную плату, подготовьте рабочее место. Припаяйте детали к плате. Проверьте каждое соединение, чтобы убедиться в его работоспособности. Не торопитесь и практикуйтесь, чтобы избежать ошибок. Внимательно проверьте плату, чтобы убедиться в её правильной работе. Если у вас большой проект, вам может понадобиться помощь профессионального поставщика печатных плат. Вот несколько веских причин:

Польза

Описание

Экономия времени

Вы быстрее закончите и быстрее выйдете на рынок.

Доступ к экспертизе

Эксперты используют специальные инструменты и знают многое.

Уменьшенный инвентарь

Комплексные услуги по поиску запчастей и сокращению отходов.

Комплексное тестирование

Проверка качества гарантирует исправную работу вашей платы.

Масштабируемость

При необходимости вы можете сделать больше досок.

Вы сможете улучшить качество своей работы, маркируя каждую деталь, чтобы точно знать, что это такое. Перед началом работы внимательно изучите свой проект. Выберите поставщиков комплектующих, которым вы доверяете. Ознакомьтесь с более подробными руководствами по сборке печатных плат и их изготовлению.

FAQ

Что делать, если я допустил ошибку при пайке?

Остановитесь и дайте плате остыть. Используйте отсос для припоя или оплетку для удаления припоя, чтобы удалить излишки припоя. Попробуйте ещё раз, используя меньше припоя и не тряся руки. Всегда проверяйте качество работы с помощью лупы.

Можно ли собрать печатную плату без специального оборудования?

Да, вы можете собрать печатную плату вручную, используя простые инструменты, такие как паяльник, пинцет и лупу. Станки помогают ускорить и повысить точность, но небольшие проекты можно выполнить и без них.

Как узнать, работает ли моя печатная плата после сборки?

Проверьте каждую секцию мультиметром. Убедитесь в правильности напряжения и отсутствии коротких замыканий. Включите плату и проверьте, работает ли она как положено. Если вы обнаружили ошибки, осмотрите плату и устраните их.

Как лучше всего избежать статического повреждения?

Наденьте антистатический браслет и работайте на антистатическом коврике. Перед работой с деталями прикоснитесь к заземлённому предмету. Поддерживайте рабочее место чистым и сухим, чтобы защитить чувствительные компоненты.

Нужно ли чистить печатную плату после пайки?

Да, необходимо удалить остатки флюса. Используйте изопропиловый спирт и мягкую щётку. Очистка помогает предотвратить коррозию и обеспечивает бесперебойную работу платы.
