Limpar uma placa de circuito é importante para mantê-la funcionando corretamente. Sujeira, graxa e ferrugem podem prejudicar a soldagem e causar conexões ruins. Isso pode até fazer com que o dispositivo pare de funcionar. Por exemplo, a solda sem chumbo consome mais energia e deixa as juntas mais fracas se a placa estiver suja. Além disso, o fluxo residual após a soldagem pode danificar as peças com o tempo. Isso pode reduzir a vida útil da sua placa. Para garantir o desempenho ideal, é essencial limpar as placas de circuito impresso antes e depois da soldagem, pois isso ajuda a proteger as peças e a mantê-las funcionando da melhor forma possível.
Principais lições
Limpar PCBs antes e depois da soldagem é muito importante. Isso evita que sujeira e fuligem causem conexões ruins ou falhas.
Use álcool isopropílico e panos macios e sem fiapos para limpar com segurança. Essas ferramentas removem gordura e sujeira sem danificar as peças delicadas.
Sempre verifique se há poeira ou ferrugem antes de soldar. Descobrir esses problemas logo no início ajuda a solda a aderir melhor e durar mais.
Limpeza passo a passo: pré-lave, passe álcool, enxágue e seque. Isso mantém sua prancha funcionando bem e em ótimo estado.
Mantenha seu ambiente de trabalho limpo para evitar sujeira. Uma área organizada ajuda na limpeza e montagem adequadas de PCBs.
Por que limpar PCBs antes e depois da soldagem
Como a sujeira afeta a qualidade da soldagem
Sujeira em uma placa de circuito pode prejudicar a soldagem. Poeira, graxa e resíduos químicos impedem a boa aderência da solda. Isso cria pontos fracos que podem quebrar sob pressão. Alguns resíduos, como os iônicos, são especialmente prejudiciais. Eles podem fazer com que o metal se mova e criar caminhos indesejados para a eletricidade. Isso pode levar a curtos-circuitos. Quando esses resíduos se misturam com água, aceleram a ferrugem e danificam ainda mais a placa. Testes como o IPC TM 650-2.3.25 verificam esses problemas. Limpar a placa antes da soldagem ajuda a solda a aderir melhor e evita problemas.
Por que a remoção do fluxo é importante para PCBs
O fluxo remanescente após a soldagem pode prejudicar o funcionamento da placa. Pode causar conexões ruins ou fluxo de energia deficiente, especialmente em peças delicadas. Com o tempo, o fluxo pode se acumular e causar ferrugem ou curto-circuitos. Isso torna a placa menos confiável. A limpeza do fluxo impede a formação de resíduos nocivos e mantém as peças funcionando por mais tempo. Uma placa limpa também facilita a verificação de erros, permitindo que você os corrija mais rapidamente e atenda aos padrões de qualidade.
Mantendo PCBs confiáveis com limpeza adequada
Limpar PCBs da maneira correta ajuda a aumentar sua durabilidade. Sujeira e resíduos podem desgastar circuitos e causar falhas ao longo do tempo. Ao limpar antes e depois da soldagem, você remove elementos que podem causar vazamentos ou ferrugem. Isso não só melhora a aparência da placa, como também a mantém funcionando por muito tempo. Uma placa limpa funciona melhor, dura mais e economiza dinheiro, evitando reparos ou substituições.
Como limpar PCBs antes de soldar
Identificação de contaminantes comuns (poeira, óleos, oxidação)
Antes de soldar, verifique se há sujeira que possa causar problemas. Poeira se acumula nas placas durante o armazenamento ou manuseio. Impressões digitais ou ferramentas deixam resíduos de óleo que impedem a aderência da solda. Com o tempo, a oxidação se forma no metal e enfraquece as conexões. Esses problemas tornam a soldagem menos eficaz e pouco confiável. Identificar esses problemas precocemente ajuda a limpar a placa adequadamente.

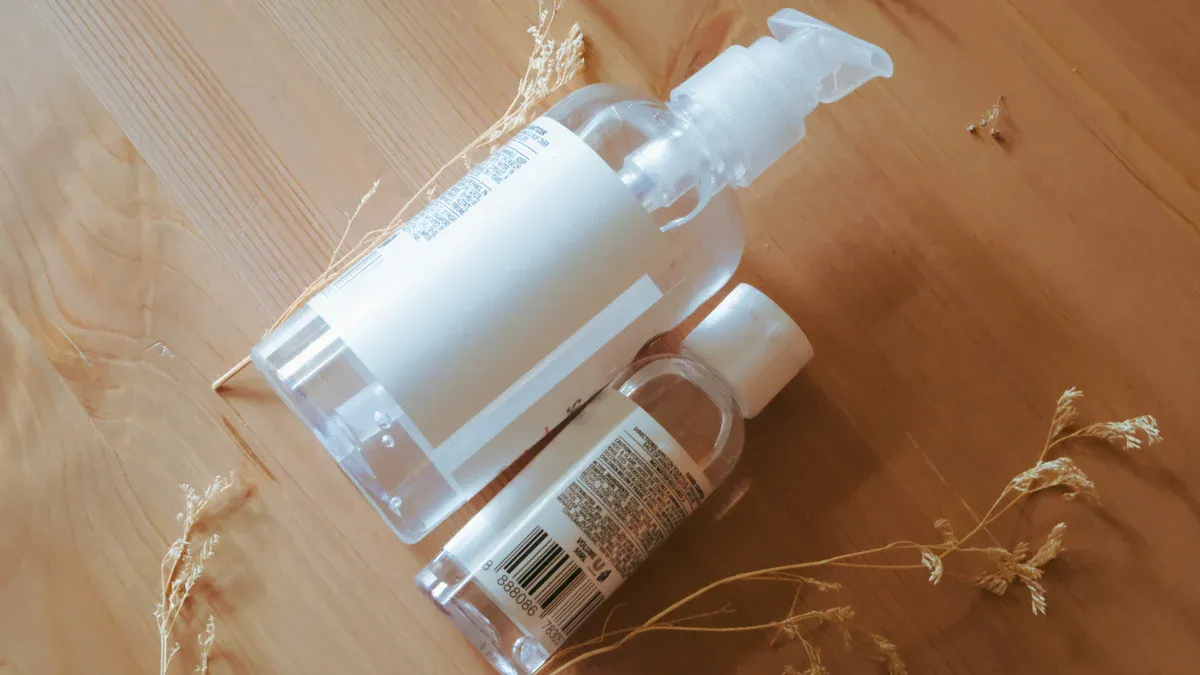

Ferramentas e materiais para limpeza de PCB (álcool isopropílico, pano sem fiapos, escovas)
Usar as ferramentas certas torna a limpeza mais fácil e segura. O álcool isopropílico (IPA) remove óleos e sujeira sem danificar as peças. Um pano sem fiapos não deixa resíduos. Escovas macias ajudam a limpar pequenos espaços e pontos difíceis. Limpadores ultrassônicos podem remover a sujeira com mais eficiência. Sempre escolha ferramentas que sejam seguras para sua prancha para evitar danos.
Processo passo a passo para limpeza de PCBs antes da soldagem
Siga estes passos para limpar sua placa antes de soldar:
Pré-lavagem: Limpe a placa suavemente com um pano sem fiapos para remover a poeira.
Limpeza especializada: Use álcool isopropílico e uma escova macia para limpar óleos ou oxidação.
Lavagem: Lave a placa com água deionizada para remover resíduos do limpador.
Secagem: Seque a placa com ar comprimido para remover toda a umidade.
Para trabalhos pequenos, use ferramentas manuais para cada etapa. Para limpar muitas placas, use máquinas que limpam em lotes ou em sistemas em linha. A limpeza em fase gasosa, que utiliza vapor, é outra opção para limpeza profunda. Escolha o método mais adequado ao seu tipo de placa e às suas necessidades.
Dicas para manusear componentes sensíveis durante a limpeza
Limpeza: componentes sensíveis em uma PCB requer cuidados especiais para evitar danos. Peças como microchips, capacitores e conectores podem quebrar facilmente se manuseadas incorretamente. Usar os métodos corretos mantém a segurança e o bom funcionamento durante a limpeza.
Manuseie os componentes com cuidado
Use ferramentas feitas para peças pequenas. Pinças antiestáticas ajudam a segurar componentes minúsculos sem causar problemas elétricos. Não pressione com muita força ao limpar, pois isso pode rachar ou mover peças frágeis. Trabalhe em um espaço limpo e livre de estática para evitar danos ou acúmulo de sujeira.
Controle os níveis de umidade
A umidade pode machucar componentes sensíveis durante a limpeza. Siga estes passos para manter a umidade sob controle:
Mantenha a umidade entre 0.1% e 0.5% do peso da resina.
Pré-aqueça o PCB para remover a umidade retida antes da montagem.
Ajuste a temperatura de cozimento entre 100°C e 125°C, mantendo-se abaixo da temperatura de transição vítrea (Tg) da placa.
Use um forno de ar forçado para aquecimento uniforme em todos os aspectos.
Essas etapas secam a placa com segurança, sem danificar suas peças.
Dica: Não empilhe as tábuas muito alto no forno. Mantenha as pilhas abaixo de 25.4 mm para um bom fluxo de ar e aquecimento uniforme.
Prevenir a Contaminação
A sujeira durante a limpeza pode causar danos componentes sensíveisMantenha seu ambiente de trabalho limpo e livre de poeira. Use panos e escovas que não soltem fiapos para evitar resíduos. Aplique soluções de limpeza como álcool isopropílico levemente para evitar que a placa fique encharcada.
Personalizar perfis de limpeza
Cada PCB é diferente. Ajuste os métodos de limpeza de acordo com o tamanho, design e acabamento da placa. Placas mais grossas podem precisar de tempos de secagem mais longos. Placas com designs detalhados podem precisar de ferramentas de limpeza mais macias.
Resfrie e armazene adequadamente
Após a limpeza, deixe a placa esfriar em local seco. O ar úmido pode prejudicar a limpeza e danificar as peças. Monte a placa logo após a limpeza para mantê-la em boas condições.
Observação: Certifique-se de que os fornos estejam limpos e bem ventilados durante o cozimento para evitar adicionar sujeira à placa.
Seguindo essas dicas, você pode limpar componentes sensíveis cuidadosamente, mantendo-os confiáveis e funcionais.
Como remover resíduos de fluxo após a soldagem
Por que os resíduos de fluxo precisam ser removidos
Fluxo residual em uma placa de circuito pode causar problemas. Pode enfraquecer as conexões elétricas ou atrair água, levando à ferrugem. Em indústrias como a aeroespacial ou de dispositivos médicos, placas limpas são muito importantes. Placas sujas podem falhar e causar riscos à segurança. O fluxo também pode impedir a boa aderência dos revestimentos protetores. A limpeza do fluxo faz com que a placa funcione melhor e dure mais.
Métodos de limpeza manual (álcool isopropílico, cotonetes, escovas)
A limpeza manual é ótima para projetos pequenos ou placas frágeis. Use álcool isopropílico (IPA), cotonetes ou escovas macias para limpar o fluxo. Coloque um pouco de IPA em um cotonete ou escova de dentes. Esfregue suavemente o fluxo até que ele se solte e saia. IPA mais forte, como 90% ou mais, funciona melhor para manchas difíceis. Após a limpeza, enxágue com água destilada e seque com ar ou com um pano sem fiapos.
Tenha cuidado para não pressionar com muita força ao esfregar. Pressão excessiva pode danificar peças delicadas. Uma escova de dentes com IPA é uma ferramenta segura e eficaz. A limpeza manual exige tempo e foco, mas funciona bem para a maioria das tábuas.
Métodos avançados de limpeza (limpeza ultrassônica, imersão em acetona)
Para uma limpeza mais profunda, experimente limpadores ultrassônicos ou imersão em acetona. Limpadores ultrassônicos usam ondas sonoras para criar pequenas bolhas em um líquido. Essas bolhas limpam todas as partes da placa, até mesmo os pontos de difícil acesso. Este método é suave e bom para limpar muitas placas de uma só vez.
A imersão em acetona é outra opção eficaz para fluxos pesados. Mergulhe a placa em acetona por alguns minutos. Em seguida, use uma escova macia para remover os resíduos de fluxo. Enxágue com água destilada e seque completamente antes de usar a placa.
Esses métodos avançados exigem medidas de segurança. Trabalhe em uma área ventilada e use luvas ao usar acetona ou limpadores ultrassônicos. Essas técnicas são mais indicadas para especialistas ou pessoas com experiência em limpeza de PCB.
Comparando métodos de limpeza manual e ultrassônica
Ao limpar seu PCB Após a soldagem, você pode escolher entre os métodos manual ou ultrassônico. Cada um tem suas próprias vantagens e funciona melhor em determinadas situações. Conhecer as diferenças ajuda você a escolher o melhor método para o seu projeto.
Limpeza Manual
Limpeza manual significa fazer isso manualmente. Use ferramentas como cotonetes, escovas e álcool isopropílico para remover o fluxo. Este método é bom para projetos pequenos ou placas com peças frágeis. Permite que você se concentre em pontos específicos que precisam de limpeza.
Mas a limpeza manual exige tempo e cuidado. É preciso paciência para remover resíduos difíceis. Pressionar com muita força pode danificar peças delicadas. Este método é ótimo para amadores ou para consertar uma ou duas tábuas.
Limpeza ultra-sônica
A limpeza ultrassônica usa ondas sonoras para criar pequenas bolhas em um líquido. Essas bolhas limpam o fluxo e a sujeira de todas as partes do PCB, até mesmo áreas mais difíceis. É rápido e funciona bem para limpar muitas placas ou designs detalhados.
Este método é ideal para grandes projetos ou uso industrial. Limpa completamente sem muito esforço. Mas você precisa de equipamento especial e deve manuseá-lo corretamente. Use o líquido de limpeza correto e siga as normas de segurança para proteger a placa.
Qual método você deve escolher?
A sua escolha depende das suas necessidades. Para projetos pequenos ou limpeza cuidadosa, a limpeza manual funciona bem. Para trabalhos maiores ou limpeza profunda, a limpeza ultrassônica é melhor. Pense no tamanho do seu projeto, no tipo de resíduo e no orçamento antes de decidir.
Dica: Experimente o seu método de limpeza primeiro em uma placa sobressalente. Isso evita danos e garante que o método funcione para você. PCB.
Precauções de segurança ao limpar PCBs após a soldagem
Limpeza: PCBs após a soldagem, é necessário um manuseio cuidadoso para manter a segurança e proteger a placa. Seguir estas etapas ajuda a evitar acidentes e mantém sua PCB trabalhando bem.
Trabalhe em uma área ventilada
Limpe seu PCB em um local com boa circulação de ar. Líquidos de limpeza como álcool isopropílico ou acetona podem liberar vapores nocivos. O ar fresco reduz a chance de inalar esses vapores.
Usar equipamento de proteção
Use luvas e óculos de segurança para se manter seguro. As luvas protegem a pele de produtos químicos e os óculos mantêm os respingos longe dos olhos. Isso é ainda mais importante ao usar líquidos fortes, como acetona.
Use as ferramentas certas
Escolha ferramentas que não prejudiquem seu PCBEscovas macias e panos sem fiapos evitam arranhões. Não use ferramentas de metal, pois podem danificar a placa ou causar curto-circuito.
Manuseie produtos químicos com cuidado
Mantenha os líquidos de limpeza em recipientes etiquetados, longe do calor ou de chamas. Siga as instruções de uso e descarte. Nunca misture líquidos de limpeza, pois isso pode causar reações perigosas.
Evite superaquecimento
Se secar seu PCB Ao usar forno ou ar condicionado, observe a temperatura. Calor em excesso pode entortar a placa ou danificar peças. Mantenha-se abaixo do limite de temperatura da placa.
Teste antes da remontagem
Após a limpeza, verifique se há resíduos de sujeira ou danos na placa. Use uma lupa para inspecionar pequenas áreas. O teste garante que a placa esteja limpa e pronta para uso.
Observação:Desligue sempre o seu PCB e remova a eletricidade armazenada antes de limpar. Isso evita choques e protege a placa de danos.
Seguindo essas dicas de segurança, você pode limpar seu PCB com segurança e mantê-lo funcionando bem.
Melhores práticas para limpeza de PCB
Escolhendo as ferramentas de limpeza certas
Usar as ferramentas certas é a chave para a limpeza PCBs Bem. Escolha materiais que limpem sem danificar a placa. O álcool isopropílico (IPA) é ótimo para remover sujeira e óleos com segurança. Panos sem fiapos impedem que as fibras grudem na placa. Escovas macias ajudam a limpar áreas pequenas ou de difícil acesso. Para uma limpeza mais avançada, limpadores ultrassônicos são muito úteis:
Avançada:Eles limpam placas complexas de forma completa e rápida.
Limpeza Suave:Eles protegem peças frágeis contra danos.
Ambientalmente amigável:Eles usam soluções seguras e boas para o planeta.
Consistência:Eles fornecem resultados estáveis, diminuindo a chance de erros.
Versatilidade:Eles trabalham com muitos tipos e tamanhos de PCBs.
Escolher as ferramentas certas mantém sua placa limpa e funcionando corretamente.
Evitando erros comuns durante a limpeza de PCB
Erros na limpeza podem danificar as pranchas ou deixar resíduos de sujeira. Saber o que evitar ajuda a manter sua prancha em boas condições. Aqui está um guia simples:
Erros comuns de limpeza de PCB | Como evitá-los |
|---|---|
Resíduos causadores de contaminação | Teste a limpeza com cromatografia iônica ou testes de resistividade. |
Sujeira de processos de perfuração | Limpe detritos e manchas de perfuração durante a fabricação. |
Evitar esses erros ajuda a sua placa a durar mais e funcionar melhor.
Mantendo seu espaço de trabalho limpo para montagem de PCB
Um ambiente de trabalho limpo é importante para limpeza e montagem PCBsPoeira e sujeira podem danificar as tábuas e reduzir seu desempenho. Limpe as superfícies com frequência e use tapetes antiestáticos para manter a área limpa. Guarde as ferramentas e os materiais de limpeza em seus devidos lugares para evitar misturá-los.
Dica: Use filtros de ar para reduzir a poeira e manter o ar limpo.
Um ambiente de trabalho limpo facilita a montagem e a limpeza adequada das suas placas.
Limpar PCBs antes e depois da soldagem é muito importante. Sujeira e gordura podem enfraquecer as conexões de solda e reduzir a vida útil da placa. Use ferramentas como álcool isopropílico e panos sem fiapos para limpar com segurança e sem causar danos.
Sempre limpe as PCBs em uma área limpa e sem poeira. Seja cuidadoso com as peças frágeis para evitar danos. A limpeza regular ajuda a sua placa a funcionar melhor e evita reparos caros. Siga estas etapas para manter suas PCBs funcionando bem por muito tempo.
Perguntas frequentes
Como posso limpar PCBs sem danificá-los?
Uso álcool isopropílico (IPA) com uma escova macia ou um pano sem fiapos. Limpe delicadamente para remover sujeira e resíduos. Não use produtos químicos fortes nem pressione com muita força, pois isso pode danificar peças delicadas.
É aceitável limpar PCBs com água?
Sim, mas use apenas água destilada ou deionizada. A água da torneira contém minerais que podem deixar marcas ou causar ferrugem. Sempre seque a placa completamente com ar ou com um pano limpo para evitar problemas de umidade.
Com que frequência os PCBs devem ser limpos?
Limpe as placas de circuito impresso antes de soldar e após remover o fluxo. Para manutenção, limpe-as sempre que notar poeira, sujeira ou resíduos. A limpeza regular ajuda a placa a funcionar melhor e durar mais.
A limpeza ultrassônica é segura para todos os tipos de PCBs?
A limpeza ultrassônica funciona para a maioria das PCBs, mas não para as mais frágeis. Teste primeiro em uma placa reserva. Use o líquido de limpeza correto para evitar danos às peças sensíveis.
O que acontece se o fluxo permanecer no PCB após a limpeza?
Aplique mais álcool isopropílico e esfregue delicadamente com uma escova macia. Para fundentes difíceis, experimente imersão em acetona ou limpeza ultrassônica. Certifique-se de que a placa esteja completamente seca antes de usá-la novamente.
