Porównując 1N4001 i 1N4007, główna różnica leży w ich parametrach napięcia i prądu udarowego. Spójrz na ten stół:
Charakterystyka | 1N4001 | 1N4007 |
|---|---|---|
Szczytowe powtarzalne napięcie wsteczne | 50V | 1000V |
Średnia wartość prądu przewodzenia | 1.0A | 1.0A |
Niepowtarzalny prąd szczytowy | 30A | 30A |
Wybór odpowiedniej diody jest kluczowy. Wyższe napięcia znamionowe, takie jak w przypadku diody 1N4007, pomagają chronić obwód w przypadku wysokich napięć. Kluczowe jest, aby wybrać diodę spełniającą wymagania dotyczące napięcia i prądu. Dioda 1N4007 idealnie nadaje się do zastosowań wysokonapięciowych, zapewniając ochronę przed silnymi skokami napięcia. Z drugiej strony, dioda 1N4001 lepiej nadaje się do obwodów niskonapięciowych, działając skutecznie, gdy duże przepięcia nie stanowią problemu.
Na wynos
1N4001 dobrze sprawdza się w pracach niskonapięciowych. Wytrzymuje napięcie do 50 V. 1N4007 jest przeznaczony do zastosowania wysokiego napięcia. Może obsługiwać napięcie do 1000 V.
Obie diody mogą przenosić średni prąd przewodzenia 1.0 A. Mogą również wytrzymać szczytowy prąd udarowy 30 A. Dzięki temu nadają się do krótkotrwałego zasilania wysokim prądem.
Zawsze dopasowuj najwyższe napięcie wsteczne diody do obwodu. To pomoże zapobiec uszkodzeniom i zapewni bezpieczeństwo.
1N4007 daje więcej ochrona przed skokami napięciaJest bezpieczniejszy w przypadku projektów, które mogą być narażone na wysokie napięcia.
Obie diody są łatwe do znalezienia i niedrogie. Jednak dioda 1N4007 jest często wybierana. Sprawdza się dobrze w wielu różnych zastosowaniach.
Porównanie 1N4001 i 1N4007
Tabela kluczowych specyfikacji
Porównując diody 1N4001 i 1N4007, zwróć uwagę na ich główne parametry elektryczne. Poniższa tabela przedstawia najważniejsze parametry techniczne. Ułatwia to zrozumienie działania każdej diody w różnych przypadkach.
Specyfikacja | 1N4001 | 1N4007 |
|---|---|---|
50V | 1000V | |
Średni prąd przewodzenia | 1.0A | 1.0A |
Niepowtarzalny szczytowy prąd udarowy | 30A | 30A |
0.6–0.8 V. | 0.6 V–0.8 V (niska moc), ~1 V (wysoka moc) | |
Czas odzyskiwania | ~2µs | ~2µs |
Pojemność złącza | 15pF–30pF | 15pF–30pF |
Wskazówka: Zawsze sprawdzaj maksymalne napięcie wsteczne przed wyborem diody. Ta wartość wskazuje, jakie napięcie dioda może wytrzymać, zanim ulegnie awarii.
Główne różnice
Porównując 1N4001 z 1N4007, można dostrzec znaczące różnice. Najważniejszą z nich jest maksymalne napięcie wsteczne. 1N4001 może blokować do 50 V. 1N4007 może blokować do 1000 V. Zatem 1N4007 lepiej sprawdza się w obwodach o wyższym napięciu. Jeśli Twój projekt może być narażony na silne skoki napięcia, 1N4007 zapewnia większe bezpieczeństwo.
Obie diody wytrzymują średni prąd przewodzenia 1.0 A. Obie wytrzymują również szczytowy prąd udarowy 30 A. Oznacza to, że można używać obu do krótkotrwałych impulsów wysokiego prądu.
Spadek napięcia przewodzenia jest prawie taki sam dla obu układów. Zazwyczaj wynosi od 0.6 V do 0.8 V. Jeśli użyjesz tranzystora 1N4007 z dużą mocą, spadek może sięgnąć około 1 V. W przypadku małych projektów różnica nie będzie aż tak odczuwalna.
Możesz się zastanawiać, czy istnieją inne różnice. Oba mają mniej więcej taki sam czas powrotu i pojemność złącza. Zatem działają prawie tak samo w większości obwodów, z wyjątkiem maksymalnego napięcia wstecznego.
Oto kilka rzeczy, które są takie same:
Zarówno 1N4001, jak i 1N4007 działają dobrze prostowanie niskiego napięcia.
Producenci często stosują ten sam proces do produkcji obu diod, a następnie sortują je według maksymalnego napięcia wstecznego.
W obu przypadkach uzyskasz mniej więcej taki sam spadek napięcia przewodzenia i natężenie prądu.
Wybierając między diodą 1N4001 a 1N4007, zawsze bierz pod uwagę maksymalne napięcie wsteczne potrzebne w Twoim obwodzie. Jeśli używasz tylko niskich napięć, dioda 1N4001 będzie odpowiednia. Jeśli zależy Ci na większej ochronie lub chcesz używać diody w wielu projektach, bezpieczniejsza będzie dioda 1N4007. Możesz użyć diody 1N4007 wszędzie tam, gdzie użyłbyś diody 1N4001, ale nie odwrotnie.
Aby Twoje obwody działały prawidłowo, zawsze dopasowuj maksymalne napięcie wsteczne diody do swojego projektu. To pomoże uniknąć problemów i zapewni bezpieczeństwo Twojej elektroniki.
Przegląd 1N4001
Funkcje
Dioda 1n4001 to popularna dioda do prostych projektów. Ma prostą konstrukcję i dobrze sprawdza się w obwodach niskonapięciowych. Oto jej główne cechy:
Specyfikacja | Wartość: |
|---|---|
Maksymalne napięcie wsteczne (VRRM) | 50V |
Robocze szczytowe napięcie wsteczne (VRWM) | 50V |
Napięcie blokujące DC (VDC) | 50V |
Średni prąd przewodzenia (IO) | 1.0A |
Prąd udarowy (IFSM) | 30A |
Układ 1n4001 może blokować do 50 V w kierunku przeciwnym. Oznacza to, że najlepiej sprawdza się w obwodach o napięciu poniżej 50 V. Podczas normalnego użytkowania pozwala na przepływ prądu o natężeniu 1 ampera. W przypadku nagłego przepięcia, może przez krótki czas wytrzymać prąd o natężeniu 30 amperów. Te cechy sprawiają, że nadaje się do wielu urządzeń elektronicznych codziennego użytku.
Kiedy na to patrzysz inne diody z serii 1N400x1N4001 ma najniższe napięcie znamionowe. W związku z tym nie jest tak wytrzymały, aby blokować wysokie napięcia. Jeśli pracujesz z projektami niskonapięciowymi, 1N4001 jest tani i dobrze się sprawdza.
Uwaga: Dioda 1n4001 nie nadaje się do obwodów wysokiego napięcia. Przed wyborem tej diody zawsze sprawdź swoje zapotrzebowanie na napięcie.
Zastosowania
1N4001 jest używany w wielu urządzeniach. Oto kilka wspólne zastosowania:
Zamiana prądu przemiennego na prąd stały w małych zasilaczach.
Zabezpieczanie ładowarek akumulatorów przed przepięciami.
Pomaga zwiększyć napięcie w obwodach podwajających.
Upewnienie się, że adaptery zapewniają płynną konwersję mocy.
Dioda 1n4001 doskonale nadaje się do zadań ogólnych. Można ją znaleźć w zasilaczach, ładowarkach akumulatorów i adapterach. Jej funkcje sprawiają, że jest popularna wśród studentów i hobbystów poszukujących prostej diody do zastosowań niskonapięciowych.
Jeśli potrzebujesz diody do podstawowej ochrony lub prostowania poniżej 50 V, 1N4001 to dobry wybór. Zapewnia niezawodną pracę bez zbędnych kosztów i komplikacji.
Przegląd 1N4007
Funkcje
1n4007 jest specjalny z serii 1N400x. Wytrzymuje znacznie wyższe napięcie niż inne. Można go stosować w obwodach blokowanych napięciem do 1000 V. 1N4007 radzi sobie również z silnymi przepięciami. Działa dobrze nawet w trudnych warunkach. Jego solidna konstrukcja pomaga Twoim projektom działać dłużej i bezpieczniej.
Poniżej znajduje się tabela zawierająca listę głównych cech 1n4007:
Parametr | Wartość: |
|---|---|
Maksymalne napięcie znamionowe (VRRM) | 1000 V |
Maksymalne napięcie skuteczne | 700 V |
Maksymalne napięcie blokowania DC | 1000 V |
Maksymalny średni prąd prostowany w kierunku przewodzenia | 1 |
Prąd szczytowy przewodzenia (8.3 ms) | 30 |
Niepowtarzalny szczytowy prąd udarowy w przód | 45 |
Maksymalna temperatura złącza | 150 ° C |
Dioda 1n4007 wytrzymuje wysokie napięcia i silne przepięcia. Działa nawet w wysokich temperaturach. To sprawia, że jest dobrym wyborem dla obwodów wymagających dodatkowej ochrony.
Wskazówka: Jeśli potrzebujesz diody do trudnych zadań, 1n4007 jest najlepszą diodą z serii 1N400x.
Zastosowania
Możesz użyj 1n4007 W wielu miejscach, w których trzeba kontrolować zasilanie. Najlepiej sprawdza się w projektach o wyższym napięciu. Można go znaleźć w zasilaczach, ładowarkach i obwodach przetwarzających prąd przemienny na stały. 1N4007 chroni również urządzenia przed skokami napięcia.
Oto kilka powszechnych sposobów wykorzystania 1n4007:
Konwersja prądu przemiennego na prąd stały w ładowarkach do laptopów
Prostowanie zasilania w urządzeniach domowych i przemysłowych
Ochrona przed skokami napięcia w obwodach wrażliwych
Elektronika samochodowa wymagająca mocnych diod
Systemy energii odnawialnej, takie jak inwertery słoneczne
Dioda 1n4007 zapewnia większe bezpieczeństwo i elastyczność niż inne diody z tej serii. Można jej zaufać w przypadku wysokich napięć lub nagłych przepięć. Niski spadek napięcia przewodzenia zapewnia prawidłowe działanie obwodów. Dioda 1n4007 jest stosowana w wielu nowoczesnych urządzeniach, ponieważ jest niezawodna i wytrzymała.
Uwaga: Dioda 1N4007 to najmocniejsza dioda w rodzinie 1N400x. Wybierz ją, jeśli zależy Ci na trwałości i bezpieczeństwie Twojego projektu, zwłaszcza w trudnych warunkach.

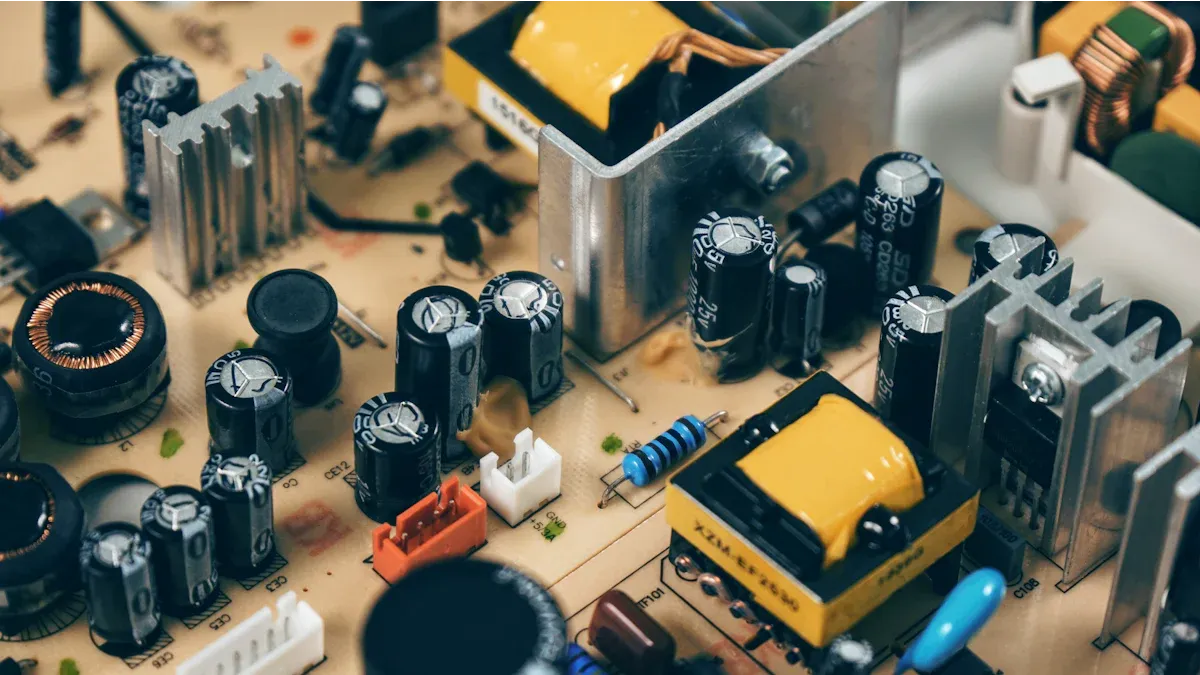

Wybór właściwej diody
Potrzeby napięcia
Najpierw sprawdź napięcie w obwodzie. Jeśli Twój projekt wymaga mniej niż 50 V, wybierz 1N4001. Jest on odpowiedni do większości zastosowań niskonapięciowych. Jeśli Twój obwód może być narażony na wyższe napięcia, użyj 1N4007. 1N4007 może blokować do 1000 V. Nie musisz martwić się o skoki napięcia. Wiele osób używa 1N4007 nawet w obwodach niskonapięciowych. Nadaje się do wielu typów projektów. Masz pewność, że dioda nie ulegnie uszkodzeniu przy wzroście napięcia.
Przypadków użycia
Diody 1n4001 i 1n4007 można znaleźć w wielu projektach. Obie diody wspomagają działanie zasilaczy. Dioda 1n4007 jest stosowana w obwodach przetwarzających prąd przemienny na stały. chroni przed odwrotną polaryzacją. Utrzymuje napięcie na bezpiecznym poziomie. Oto kilka sposobów wykorzystania tych diod:
Regulator napięcia zapewniający stabilne wyjście
Układ tłumiący do filtrowania i ochrony napięcia
Konwersja prądu przemiennego na prąd stały w adapterach i ładowarkach
Zabezpieczenie przed odwrotną polaryzacją w obwodach zasilania
Zacisk napięciowy zapewniający bezpieczeństwo napięcia
Przetwornica DC-DC do projektów podwyższających lub obniżających napięcie
Dioda 1n4001 nadaje się do prostych zadań w urządzeniach niskonapięciowych. Dioda 1n4007 jest lepsza do projektów wymagających większej ochrony lub wymagających wyższych napięć. Obie diody zapewniają prawidłowe działanie i bezpieczeństwo obwodów.
Koszt i dostępność
Diody 1n4001 i 1n4007 można kupić w wielu miejscach. Są one łatwo dostępne i niedrogie. Oto krótki przegląd tego, co można kupić u dużego dostawcy:
Typ diody | Nazwa Dostawcy | Funkcje |
|---|---|---|
1N4001 | Rugao Lian Tuo Electronics Co., Ltd. | Diody prostownicze ogólnego zastosowania, konkurencyjne ceny, różne specyfikacje. |
1N4007 | Rugao Lian Tuo Electronics Co., Ltd. | Wysokiej jakości, prąd przewodzenia 1.0 do 10 A, Napięcie wsteczne od 50 do 1000V, Osiowo-ołowiowe. |
Można kupić wiele diod do dużych projektów lub tylko kilka do drobnych napraw. Diody 1N4007 czasami kosztują trochę więcej. Różnica w cenie jest niewielka. Większość osób wybiera diody 1N4007, ponieważ działają prawie wszędzie tam, gdzie diody 1N4001. Używając jednego rodzaju prostownika do wielu zadań, oszczędzasz czas i popełniasz mniej błędów.
Zastępowanie i zgodność
Zamienność
Możesz zapytać, czy możesz zamienić 1N4007 na 1N4001 lub odwrotnie. W większości przypadków można bez problemu użyć 1N4007 zamiast 1N4001. 1N4007 ma znacznie wyższe maksymalne napięcie wsteczne. Dzięki temu może pracować w trudniejszych obwodach, nawet przy skokach napięcia do 1000 V. Jeśli umieścisz 1N4007 w projekcie niskonapięciowym, będzie działał tak samo jak 1N4001.
Nie należy jednak stosować diody 1N4001 zamiast 1N4007 w obwodach wysokiego napięcia. Dioda 1N4001 blokuje tylko napięcie do 50 V. Jeśli napięcie w obwodzie przekroczy tę wartość, dioda może się przepalić. Może to uszkodzić projekt, a nawet spowodować problemy z bezpieczeństwem.
Oto szybka tabela, która pomoże Ci dokonać wyboru:
Cecha | 1N4001 | 1N4007 |
|---|---|---|
Maksymalne napięcie wsteczne | Niższy niż 50 V. | Powyżej 50 V |
Radzenie sobie z prądem udarowym | Standardowa | Wyższa ocena |
Zdatność do wysokich częstotliwości | Ulepsz Swój | Wolniejsze odzyskiwanie |
Wskazówka: Zawsze sprawdzaj napięcie w obwodzie przed wymianą diod. Użycie diody 1N4001 w miejscu o wysokim napięciu może narazić projekt na niebezpieczeństwo.
Uwagi dotyczące wydajności
Wybierając między tymi diodami, zastanów się nad ich działaniem w Twoim obwodzie. Obie mają niemal takie same spadki napięcia przewodzenia i prądy znamionowe. W większości zastosowań w zasilaczach i prostownikach nie zauważysz różnicy.
Jeśli Twój projekt wykorzystuje sygnały o wysokiej częstotliwości, tranzystor 1N4001 może być nieco lepszy. Ma krótszy czas odzyskiwania. Oznacza to, że może szybciej się wyłączyć przy zmianach napięcia. 1N4007 ma dłuższy czas odzyskiwania, więc nie jest najlepszy do obwodów o wysokiej częstotliwości.
Pojemność złącza jest również istotna. Obie diody mają mniej więcej takie same wartości, więc nie ma potrzeby się tym martwić w większości zastosowań. W prostych obwodach mocy obie diody sprawdzą się doskonale.
Pamiętaj: 1N4007 zapewnia większe bezpieczeństwo w przypadku pracy przy wysokim napięciu, ale 1N4001 może być lepszy w przypadku szybko przełączających się obwodów niskiego napięcia.
Rozważania dotyczące projektowania i produkcji urządzeń elektronicznych
Integracja projektowa
Zgodność płytki PCB i układu
Diody 1N4001 i 1N4007 można umieścić w tym samym miejscu na płytce PCB. Mają one ten sam rozmiar i układ wyprowadzeń. Oznacza to, że można je wymieniać bez konieczności zmiany płytki. Zawsze sprawdzaj napięcie znamionowe diody przed jej wyborem. Jeśli używasz 1N4001 tam, gdzie potrzebujesz 1N4007Wysokie napięcie może uszkodzić diodę. Może to uszkodzić obwód. Dopasuj diodę do swojego zapotrzebowania na napięcie, aby zapewnić bezpieczeństwo.
Model diody | Szczytowe napięcie wsteczne | Prądu |
|---|---|---|
1N4001 | 50V | 1A |
1N4007 | 1000V | 1A |
Zarządzanie ciepłem w projektowaniu obwodów
Projektując obwód, pomyśl o cieple. Obie diody wytrzymują 1 amper, ale silne przepięcia powodują ich nagrzewanie. Dobre zarządzanie termiczne Zapewnia bezpieczeństwo płytki. Umieść diodę w miejscu, w którym powietrze może swobodnie przepływać. Użyj szerokich przewodów miedzianych, aby ułatwić odprowadzanie ciepła. Jeśli Twój obwód pobiera dużo prądu, sprawdź temperaturę diody podczas testów.
Wpływ na niezawodność obwodu
Wybrana dioda ma wpływ na czas działania produktu. 1N4007 lepiej chroni przed skokami napięcia niż 1N4001. Dzięki temu wrażliwe części działają dłużej, szczególnie przy produkcji dużej ilości produktów. Użycie niewłaściwej diody może spowodować uszkodzenie obwodu i kosztowne naprawy.
1N4007 nadaje się do prac przy wysokim napięciu.
Zapewnia lepszą ochronę przed kolcami.
Elektroda 1N4001 nadaje się do prac przy niskim napięciu, ale może nie sprawdzić się w trudnych warunkach.
Proces produkcji
Czynniki związane z zaopatrzeniem i łańcuchem dostaw
Potrzebujesz diod, które są łatwo dostępne i dostępne w dużych ilościach. Zarówno 1N4001, jak i 1N4007 są popularne i sprzedawane przez wielu dostawców. Możesz zamówić duże ilości na potrzeby dużych projektów. Zawsze sprawdzaj, czy Twój dostawca oferuje części bezołowiowe i zgodne z RoHS.
Zautomatyzowana zgodność montażowa
Obie diody dobrze współpracują z maszynami typu pick-and-place. Ich standardowy rozmiar i kształt przyspieszają pracę linii montażowej. To zmniejsza liczbę błędów i przyspiesza produkcję.
Kontrola jakości i testowanie
Przetestuj każdą partię pod kątem napięcia i prądu znamionowego. Upewnij się, że diody odpowiadają potrzebom Twojego projektu. Prawidłowe testowanie zapobiega dostarczaniu wadliwych części do klientów.
Standardy regulacyjne i branżowe
Zgodność z wymogami bezpieczeństwa i certyfikacji
Podczas montażu urządzeń elektronicznych należy przestrzegać zasad bezpieczeństwa. Obie diody spełniają standardowe normy napięcia i prądu. Dzięki temu produkt przejdzie testy.
Rozważania dotyczące ochrony środowiska (RoHS, brak ołowiu itp.)
Wybierając diody bezołowiowe pomagasz planecie. Zarówno 1N4001, jak i 1N4007 są zgodne z normami RoHSTe zasady ograniczają szkodliwe produkty w elektronice. Możesz używać tych diod w produktach dostępnych wszędzie.
1N4007 nie zawiera ołowiu i jest zgodny z normą RoHS.
1N4001 nie zawiera ołowiu i jest zgodny z normą RoHS.
Wskazówka: Kupując diody, zawsze zwracaj uwagę na etykiety RoHS i informacje o braku ołowiu. Dzięki temu Twoje produkty będą bezpieczne i gotowe do sprzedaży na całym świecie.
Powinieneś wybrać diodę, która będzie pasować do napięcia Twojego projektu i oczekiwanego czasu pracy. Dioda 1N4001 nadaje się do zastosowań z niskim napięciem. Dioda 1N4007 lepiej sprawdza się przy wysokim napięciu i zapewnia większe bezpieczeństwo obwodu. Obie diody wytrzymują prąd o natężeniu 1 ampera. Większość osób wybiera diodę 1N4007, ponieważ działa w większej liczbie miejsc i pomaga zapobiegać problemom w przyszłości.
Dioda | Prądu | Napięcie przebicia | |
|---|---|---|---|
1N4001 | 1A | 50V | Zastosowania niskonapięciowe |
1N4007 | 1A | 1000V | Wysokie napięcie, większe bezpieczeństwo |
Zawsze sprawdzaj napięcie w obwodzie.
Wybierz diodę, która będzie trwała i zapewni bezpieczeństwo Twojego projektu.
FAQ
Jakie jest główne zadanie diod w konwersji prądu przemiennego na stały?
Diody służą do przepływu prądu w jednym kierunku. W konwersji prądu przemiennego na stały diody blokują przepływ wsteczny. Pomaga to przekształcić prąd przemienny w stały. Wiele zasilacze wykorzystują diody z tego powodu.
Czy można stosować dowolną diodę z serii 1n400x zarówno w obwodach prądu przemiennego, jak i stałego?
Diody z serii 1n400x można stosować zarówno w obwodach prądu przemiennego, jak i stałego. Diody te dobrze sprawdzają się w prostowaniu prądu przemiennego na stały. Zawsze sprawdzaj napięcie znamionowe przed użyciem. wybierz diodę dla twojego projektu.
Dlaczego w zasilaczach prądu stałego stosuje się tak dużo diod?
W zasilaczach prądu stałego często spotyka się diody, ponieważ zamieniają one prąd przemienny na stały. Diody chronią również urządzenia przed skokami napięcia. Do zbudowania mostka prostowniczego zapewniającego płynne wyjście prądu stałego potrzeba kilku diod.
Skąd wiesz, jaką diodę wybrać do projektu konwersji prądu przemiennego na stały?
Przyglądasz się napięciu i prądowi w obwodzie. Jeśli napięcie prądu przemiennego jest wysokie, wybierasz diodę o wyższej wartości znamionowej. Seria 1N400X oferuje szeroki wybór zarówno dla potrzeb prądu przemiennego, jak i stałego.
Czy wszystkie diody serii 1n400x są takie same dla obwodów prądu stałego?
Wszystkie diody z serii 1n400x mogą pracować w obwodach prądu stałego, ale ich napięcie znamionowe jest różne. Należy dopasować diodę do napięcia stałego. Zastosowanie odpowiedniej diody zapewni bezpieczeństwo i prawidłowe działanie obwodu.
