Forse non lo sapete, ma le piccole marcature su un PCB sono importanti. Queste marcature, chiamate serigrafie per PCB, forniscono dettagli chiave sui componenti. Aiutano a identificare i componenti e a posizionarli correttamente. Ad esempio, etichette grandi e chiare facilitano l'individuazione e l'allineamento dei componenti. Marcature comuni come i simboli di polarità vi guidano, anche senza molta formazione. Le serigrafie di facile lettura fanno risparmiare tempo durante i controlli e riducono gli errori. Semplificando le cose, la serigrafia aiuta ogni PCB a funzionare correttamente.
Punti chiave
La serigrafia del PCB mostra etichette chiare per posizionare correttamente i componenti. Questo aiuta a ridurre gli errori durante l'assemblaggio.
L'utilizzo di simboli e caratteri comuni semplifica la collaborazione tra designer e tecnici.
Una buona serigrafia aiuta a trovare i pezzi più velocemente. Inoltre, semplifica la lettura delle istruzioni, risparmiando tempo e fatica.
Mantenere uno spazio sufficiente tra le marcature serigrafiche e le piazzole di saldatura evita problemi di saldatura. Inoltre, mantiene il disegno facilmente leggibile.
Scegliendo inchiostri forti e utilizzando la giusta dimensione del testo, le marcature serigrafiche rimangono chiare e utili per lungo tempo.
Cos'è la serigrafia PCB?
Definizione e funzione della serigrafia PCB
La serigrafia PCB è uno strato stampato su un PCBInclude testo, simboli e marcature. Questo livello aiuta a identificare i componenti e a guidare l'assemblaggio. Garantisce inoltre il corretto funzionamento della scheda. Consideratela una mappa per tecnici e ingegneri. Mostra come è strutturata la scheda.
Lo strato serigrafico ha molteplici utilizzi:
Funzione | Descrizione |
|---|---|
Identificazione dei componenti | Mostra dove vanno posizionate le parti utilizzando etichette, simboli e marcatori. |
Istruzioni di montaggio | Fornisce passaggi chiari per posizionare e saldare correttamente i componenti. |
estetica | Fa il PCB avere un aspetto ordinato, il che è importante per i prodotti di consumo. |
Controllo di qualità | Aiuta a individuare errori durante l'assemblaggio e facilita i test. |
Informazioni aggiuntive | Aggiunge numeri di parte, loghi e avvertenze per evitare errori. |
Queste caratteristiche rendono l'assemblaggio e il collaudo più rapidi e precisi.
Elementi comuni inclusi in uno strato serigrafico
Un buon PCB La serigrafia presenta dettagli chiari e utili. Questi dettagli semplificano il montaggio e l'ispezione. Ecco alcuni elementi comuni che si vedono su una serigrafia:
Etichette come "R1" per i resistori o "C1" per i condensatori.
Testo alto almeno 1.00 mm e spesso 0.15 mm.
Linee con larghezza compresa tra 0.10 mm e 0.15 mm, solitamente 0.12 mm.
Contrassegni di polarità per componenti come diodi e condensatori per indicare la direzione.
Loghi o nomi di prodotti per il branding.
Avvertenze e istruzioni per evitare errori durante il montaggio.
Suggerimento: Tenete le serigrafie lontane dalle piazzole o dal rame esposto. Lasciate almeno 0.2 mm di spazio per evitare problemi di saldatura.
Queste caratteristiche migliorano il modo in cui il PCB Funziona e ne facilita l'uso. Ad esempio, un'azienda chiamata MedTech LifeSavers aveva delle serigrafie poco chiare su un dispositivo medico. Hanno corretto il design aggiungendo etichette trasparenti. Questo ha permesso loro di lanciare un prodotto affidabile e apprezzato dai clienti.
Materiali e metodi utilizzati nella stampa serigrafica
I materiali e i metodi di produzione delle serigrafie sono molto importanti. Garantiscono che le marcature rimangano nitide e durino a lungo. I produttori utilizzano tecniche avanzate per realizzare serigrafie resistenti.
Metodo di stampa | Descrizione |
|---|---|
Serigrafia | Un metodo comune che utilizza la pressione o i motori per una stampa rapida. |
Stampa a getto d'inchiostro | Un'opzione flessibile per piccole produzioni. |
Per realizzare marcature serigrafiche resistenti si utilizzano anche inchiostri speciali. Tra gli inchiostri più comuni troviamo:
Inchiostri epossidici: Resistono al calore e all'umidità, il che li rende molto durevoli.
Inchiostri fotopolimerizzabili: Rimangono chiari e leggibili a lungo.
Le nuove tecnologie hanno reso la serigrafia ancora migliore. Ad esempio:
Tipo di avanzamento | Descrizione |
|---|---|
Imaging laser diretto (LDI) | Consente disegni serigrafici precisi e dettagliati per layout densi. |
Stampa a getto d'inchiostro | Rende più semplice la creazione di progetti flessibili e personalizzati. |
Inchiostri epossidici | Migliora la resistenza ai danni ambientali. |
Inchiostri essiccabili ai raggi UV | Mantiene le marcature serigrafiche leggibili per il PCB tutta la vita. |
Utilizzando questi materiali e metodi, i produttori realizzano serigrafie di alta qualità per i moderni dispositivi elettronici.
Lo scopo della serigrafia PCB
Aiutare a identificare i componenti
La serigrafia sui PCB aiuta a trovare i componenti su un circuito stampato. Mostra dove va posizionato ogni pezzo. Etichette come "R1" per i resistori o "C1" per i condensatori semplificano il posizionamento. Senza queste indicazioni, il posizionamento dei componenti potrebbe risultare poco chiaro e causare errori.
La serigrafia presenta anche indicazioni come i segni di polarità e gli indicatori del pin 1. Questi segni aiutano a posizionare correttamente componenti come diodi e condensatori. Ad esempio, posizionare un diodo al contrario può causare la rottura dell'intera scheda. Segni chiari aiutano a evitare tali problemi.
Ecco una semplice tabella per confrontare la serigrafia e la maschera di saldatura:
Funzione | Solder Mask | Serigrafia |
|---|---|---|
Missione | Protegge e isola | Fornisce guide visive |
Impatto sull'usabilità | Migliora la durata | Velocizza l'assemblaggio |
La marcatura serigrafica rende inoltre l'assemblaggio più rapido e preciso. Funziona bene anche con i sistemi automatizzati.
Fornire istruzioni di montaggio
Istruzioni chiare sono fondamentali quando si costruisce un PCB. Il livello serigrafico fornisce queste istruzioni tramite etichette, simboli e componenti raggruppati. Queste funzionalità mostrano come posizionare e collegare i componenti con facilità.
Ad esempio, le etichette chiare aiutano a trovare rapidamente i componenti. I componenti raggruppati semplificano il routing. Questa configurazione riduce il rischio di errori. Immagina di lavorare su una scheda con molti componenti. Senza la serigrafia, potresti posizionare i componenti in modo errato. La serigrafia ti aiuta a seguire i passaggi corretti, risparmiando tempo.
Le marcature serigrafiche mostrano anche dove saldare e quali zone evitare. Ti guidano nella manipolazione di parti delicate. Questi suggerimenti visivi rendono il montaggio più facile e veloce.
Assistenza per test e controlli di qualità
I test e i controlli di qualità sono importanti per la produzione di PCB. La serigrafia aiuta a mantenere tutti i segni chiari e corretti. Durante i test, è possibile verificare che il testo e i simboli serigrafici siano facili da leggere. Questo garantisce di avere le informazioni necessarie per risolvere i problemi.
È anche possibile verificare che tutti i segni siano nei punti corretti. Ad esempio, la mancanza di un segno sul pin 1 può causare connessioni errate. La serigrafia aiuta a prevenire tali errori.
La serigrafia rispetta inoltre le normative del settore per dimensione, spaziatura e posizionamento dei caratteri. Questo garantisce che il PCB soddisfi gli standard qualitativi e funzioni correttamente.
Grazie alla serigrafia, che facilita i test e i controlli di qualità, è possibile creare PCB affidabili.
Come viene applicata la serigrafia su PCB
Panoramica del processo di stampa serigrafica
Aggiungere uno strato di serigrafia a un PCB adotta misure scrupolose. Ogni passaggio garantisce che la serigrafia sia nitida e resistente. Ecco come si fa:
Preparazione del progetto: Utilizzare un software per pianificare la posizione delle etichette e dei simboli.
Creazione di stampini: Realizza uno stencil in metallo o poliestere per il disegno.
Preparazione dell'inchiostro: Mescolare l'inchiostro per ottenere lo spessore e il colore giusti.
Pulizia del PCB: Pulisci la tavola per rimuovere la polvere e far aderire meglio l'inchiostro.
Serigrafia: Allinea lo stencil e stendi l'inchiostro con una spatola.
Indurimento dell'inchiostro: Riscaldare la tavola in forno per indurire l'inchiostro.
Ispezione: Controlla eventuali errori, come macchie o segni fuori posto.
Tocchi finali: Pulisci l'inchiostro in eccesso per un aspetto pulito e rifinito.
Grazie a questi passaggi si garantisce che la serigrafia sia utile e abbia un bell'aspetto.
Tecniche per l'applicazione della serigrafia
Per aggiungere strati di serigrafia si utilizzano diversi metodi. Per grandi lotti, serigrafia È veloce ed efficace. Utilizza uno stencil e una spatola per applicare l'inchiostro. Per lavori più piccoli o disegni dettagliati, la stampa a getto d'inchiostro è più efficace. Applica l'inchiostro direttamente senza bisogno di stencil.
Un metodo più recente, la stampa diretta delle legende (DLP), è anch'esso popolare. Utilizza strumenti a getto d'inchiostro guidati da software per stampare direttamente sulla PCBQuesto metodo è molto preciso e ottimo per layout complessi. Spesso vengono utilizzati inchiostri epossidici resistenti. Questi inchiostri prolungano la durata della serigrafia e la rendono resistente al calore e agli agenti chimici.
Consiglio: Posizionare con cura il testo importante e utilizzare caratteri in grassetto per facilitarne la lettura.
Affrontare le sfide nell'applicazione della serigrafia
Aggiungere strati di serigrafia può essere complicato. Un problema è mantenere uno spazio sufficiente tra la serigrafia e i pad. Uno spazio di 6-8 mil aiuta a evitare che l'inchiostro interferisca con la saldatura. Un altro problema è assicurarsi che le linee siano larghe almeno 0.1 mm per un flusso d'inchiostro uniforme. Anche le lettere dovrebbero essere più alte di 0.6 mm per rimanere chiare.
I controlli di qualità sono fondamentali per risolvere questi problemi. Ispezioni regolari durante e dopo la stampa individuano tempestivamente gli errori. Metodi avanzati come la tecnologia DLP aiutano a evitare errori perché sono precisi e costanti.
Risolvendo questi problemi, lo strato serigrafico può migliorare il modo in cui PCB funziona e sembra.

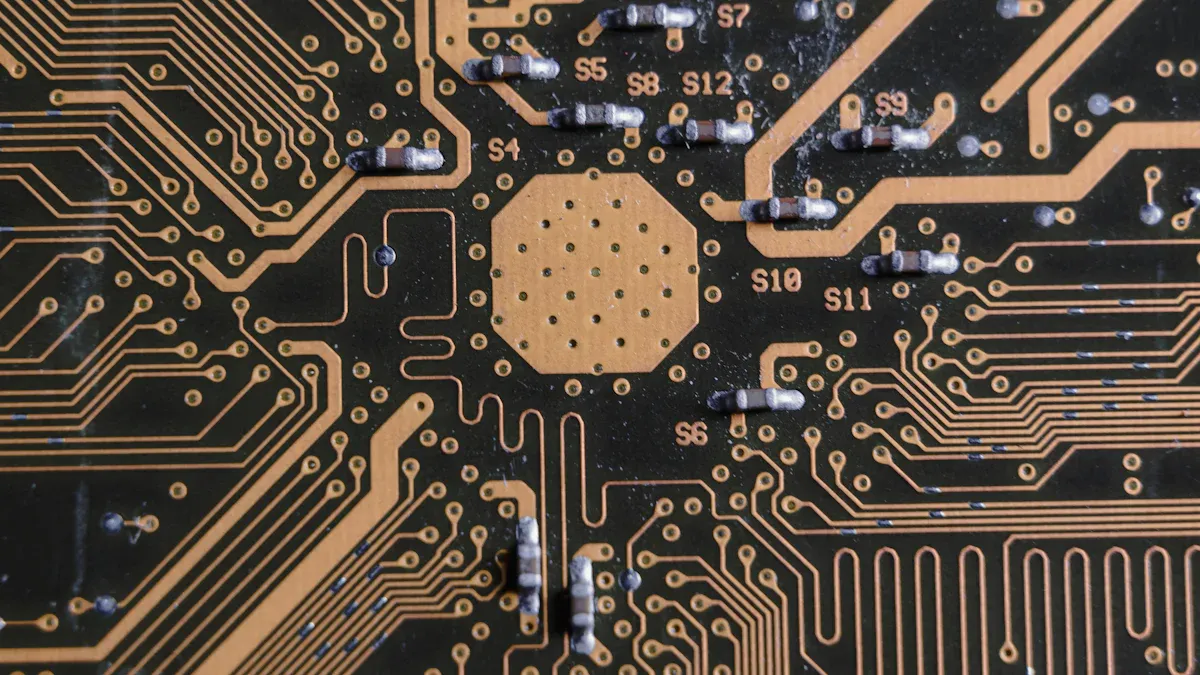

Migliori pratiche per la progettazione serigrafica di PCB
Assicurarsi che il testo sia facile da leggere
Quando si crea una serigrafia per PCB, la chiarezza del testo è fondamentale. Aiuta gli operatori a trovare rapidamente i componenti ed evitare errori. Seguite questi suggerimenti per rendere il testo leggibile:
Utilizzare lettere alte almeno 0.8 mm. In questo modo il testo rimane leggibile dopo il riscaldamento o la saldatura.
Crea linee abbastanza spesse da rimanere visibili, ma non troppo. Le linee sottili possono sbiadire, mentre quelle spesse possono nascondere i dettagli.
Seguire regole come IPC-2221 e IPC-A-600 garantisce che la serigrafia sia precisa e facile da capire.
Questi passaggi ti aiuteranno a progettare una serigrafia efficace e dall'aspetto curato.
Posizionamento intelligente dei dettagli serigrafici
È molto importante posizionare le serigrafie nei punti giusti. Etichette e simboli dovrebbero essere posizionati vicino ai componenti che descrivono. Ad esempio, posizionare "R1" o "C1" vicino ai componenti corretti, ma non sulle piazzole di saldatura. Questo evita confusione durante l'assemblaggio.
Raggruppa le etichette correlate. Ad esempio, mantieni le etichette per i componenti collegati nella stessa area. Non posizionare le marcature troppo vicine ai bordi del PCB. Questo previene danni nel tempo.
Un buon posizionamento rende il PCB più facile da usare e ne migliora l'aspetto.
Mantenere il design semplice e chiaro
Serigrafie troppo elaborate possono confondere gli operatori e causare errori. I segni sovrapposti possono nascondere dettagli importanti. Un design pulito rende tutto facile da vedere e comprendere.
In un PCB con molti strati, troppe informazioni possono sovrapporsi. Questo rende alcuni dettagli difficili da leggere perché condividono lo stesso spazio.
Lasciare spazio sufficiente tra i segni serigrafici. Mantenere almeno 0.2 mm tra il testo e le piazzole di saldatura. Questo impedisce che l'inchiostro causi problemi di saldatura. Rimuovere testo o simboli in eccesso per semplificare il design. Una serigrafia pulita è più facile da usare e ha un aspetto migliore.
Utilizzo di simboli e caratteri standardizzati
L'utilizzo di simboli e font standard rende le serigrafie dei PCB più chiare. Aiuta i tecnici ad assemblare e testare le schede senza confusione. Seguire queste regole riduce il rischio di errori, anche nei layout più complessi.
Ecco alcuni semplici suggerimenti:
Caratteri: Utilizza caratteri sans-serif in grassetto per un testo chiaro e nitido.
Dimensione del testo: Mantieni l'altezza delle lettere di almeno 30 mil (0.762 mm). Per una migliore lettura, punta a 40-50 mil (1.016-1.27 mm).
Larghezza della linea: Imposta le righe di testo con una larghezza di 5-8 mil (0.127-0.203 mm). Questo le mantiene leggibili ed evita sbavature.
Spaziatura: Lasciare almeno 10 mil (0.254 mm) tra il testo e i blocchi. Questo evita sovrapposizioni e mantiene il design ordinato.
Consiglio: Prova la tua serigrafia su un pannello campione per verificarne la chiarezza dopo la produzione.
Anche i simboli sono molto importanti. I simboli di polarità come "+" e "-" mostrano come posizionare componenti come i condensatori. I marcatori del pin 1 sui circuiti integrati evitano errori di posizionamento. L'utilizzo di simboli comuni rende il layout facile da capire per tutti.
Seguendo questi passaggi, la tua serigrafia apparirà ordinata e funzionale. Una buona serigrafia dimostra cura e rende il PCB più facile da usare.
Perché la serigrafia dei PCB è fondamentale per l'assemblaggio
Riduzione degli errori e delle incomprensioni
La serigrafia PCB aiuta a ridurre gli errori Durante l'assemblaggio. Presenta etichette chiare per identificare e posizionare i componenti. Etichette come "R1" per i resistori o "C1" per i condensatori indicano dove vanno inseriti i componenti. I segni di polarità e gli indicatori dei pin impediscono il posizionamento errato dei componenti. Un posizionamento errato può danneggiare la scheda o causarne il guasto.
La serigrafia aiuta inoltre i membri del team a evitare confusione. Simboli e istruzioni standard garantiscono che tutti seguano gli stessi passaggi, riducendo così gli errori durante l'assemblaggio.
La serigrafia aiuta a trovare e posizionare correttamente i componenti.
Fornisce istruzioni chiare su come posizionare e saldare i componenti.
Evidenzia gli errori per consentirne una rapida correzione durante i controlli di qualità.
Queste caratteristiche rendono la serigrafia un metodo importante per realizzare componenti elettronici affidabili ed evitare errori costosi.
Migliorare l'efficienza dell'assemblaggio
Una buona serigrafia per PCB velocizza l'assemblaggio. Etichette e simboli chiari aiutano a trovare rapidamente i componenti. Questo fa risparmiare tempo, soprattutto su schede con molti componenti. Etichette raggruppate e layout ordinati semplificano ulteriormente il processo.
La marcatura serigrafica aiuta anche le macchine durante l'assemblaggio automatizzato. Le macchine utilizzano queste marcature per posizionare correttamente i pezzi. Senza di esse, il processo rallenterebbe e conterrebbe più errori. Aiutando sia le persone che le macchine, la serigrafia velocizza la produzione e migliora la qualità.
Migliorare la collaborazione tra designer e tecnici
La serigrafia aiuta designer e tecnici a collaborare meglio. I designer la usano per mostrare chiaramente i loro progetti. I tecnici la usano per assemblare correttamente la scheda. Simboli e font standard semplificano la comunicazione ed evitano confusione.
Ad esempio, i designer aggiungono segni di polarità o indicatori di pin per guidare i tecnici. Questi dettagli garantiscono il corretto funzionamento della scheda. Migliorando il lavoro di squadra, la serigrafia contribuisce a creare schede di alta qualità che soddisfano le esigenze dei clienti.
La serigrafia del PCB è importante per un assemblaggio più semplice e preciso. Mostra dove vanno i componenti, riduce gli errori e facilita i controlli di qualità. L'utilizzo di una buona serigrafia rende l'assemblaggio più rapido e affidabile. Questo migliora il funzionamento del PCB e ne garantisce le massime prestazioni nell'uso reale. Una serigrafia chiara dimostra un'attenta pianificazione e contribuisce al successo del progetto.
FAQ
Qual è la dimensione minima del testo per la serigrafia su PCB?
La dimensione minima del testo per la serigrafia su PCB è di 0.8 mm di altezza. Questa dimensione mantiene il testo leggibile dopo la saldatura e il riscaldamento. Per un testo più chiaro, utilizzare una dimensione di 1.0 mm o superiore.
È possibile serigrafare i touch pad di saldatura?
No, la serigrafia non deve toccare i pad di saldatura. Mantenere almeno 0.2 mm di spazio tra di essi. Questo evita problemi di saldatura e mantiene le marcature chiare durante l'assemblaggio.
Quale inchiostro viene utilizzato per la serigrafia dei PCB?
Per la serigrafia dei PCB vengono utilizzati inchiostri epossidici e UV. Questi inchiostri resistono al calore, all'acqua e alle sostanze chimiche. Rimangono resistenti e leggibili per tutta la vita del PCB.
Perché sono necessarie le marcature di polarità sulla serigrafia dei PCB?
I contrassegni di polarità mostrano come posizionare componenti come diodi e condensatori. Se posizionati in modo errato, questi componenti possono danneggiare il PCB o causarne il guasto. Contrassegni chiari aiutano a evitare tali errori.
La marcatura serigrafica aiuta le macchine nell'assemblaggio?
Sì, la serigrafia aiuta le macchine durante l'assemblaggio. Etichette e simboli guidano le macchine nel posizionamento corretto dei componenti. Questo riduce gli errori e velocizza il processo.
