’S e faidhlichean grafaigeach vectar fa leth a th’ ann an sreathan Gerber. Tha na faidhlichean seo ag innse mar a bhios am Bòrd Cuairteachaidh Clò-bhuailte agad a’ coimhead. Tha faidhlichean Gerber ag innse taobhan corporra leithid lorgan copair, masgaichean tàthaidh, agus scrion-sìoda. Bidh luchd-saothrachaidh PCB a’ cleachdadh nam faidhlichean seo gus smachd a chumail air gach ceum cinneasachaidh. Chì thu na sreathan seo air an cruachadh bho mhullach gu bonn, leis na sreathan ìosal air an sgàthanachadh airson saothrachadh ceart.
Faidhlichean fa leth airson gach sreath
Feumaidh gach pàirt den PCB agad faidhle Gerber fhèin. Mar eisimpleir, feumaidh faidhlichean fa leth a bhith agad airson a’ chopair as àirde, a’ chopair as ìsle, am peant airson masgaichean tàthaidh, na faclan sìoda-sgrìonaidh geal, agus na sreathan pasgain. Ma tha am PCB agad ioma-fhilleadh, feumaidh tu faidhlichean cuideachd airson nan sreathan copair a-staigh! Tha gach sreath fa leth na fhaidhle fa leth. Cuidichidh seo an fhactaraidh gus obrachadh air gach pàirt leis fhèin.

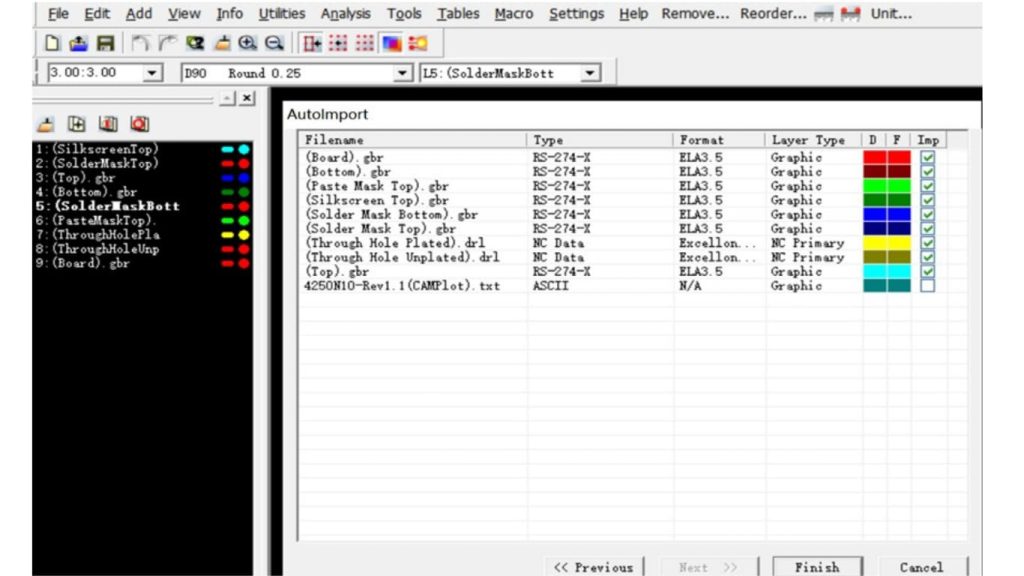

A’ coimhead air sreathan Gerber
Nuair a choimheadas tu air na faidhlichean seo le bhith a’ cleachdadh sealladair sònraichte air-loidhne, bidh am bathar-bog gan sealltainn uile air an càrnadh bho mhullach gu bonn. Tha seo coltach ri bhith a’ coimhead tro bhòrd air a dhèanamh de ghlainne shoilleir! Cuidichidh an sealladh seo thu gus dèanamh cinnteach a bheil na padaichean, na vias, agus na lorgan air an co-thaobhadh gu ceart thar nan sreathan uile. Tha seo glè chudromach mus cuir thu na faidhlichean chun fhactaraidh airson an dèanamh.

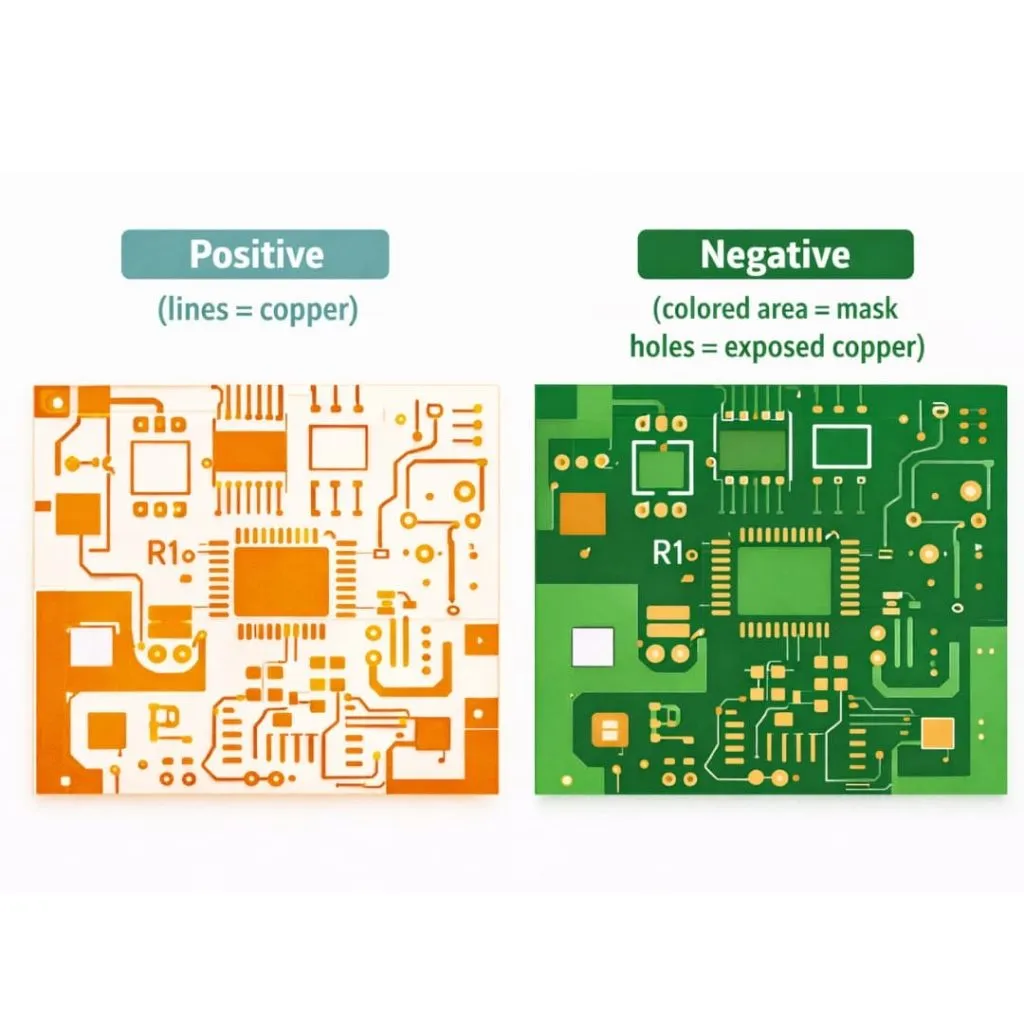

Dealbhan Sreath Deimhinneach an aghaidh Ìomhaighean Sreath Àicheil
Bidh sreathan Gerber a’ cleachdadh ìomhaighean dearbhach no àicheil. Bidh sreathan dearbhach a’ sealltainn làthaireachd copair mar raointean lìonta – cumanta airson sreathan copair far a bheil lorgan agus padaichean a’ nochdadh cruaidh. Bidh sreathan àicheil ag obair san dòigh eile – tha raointean lìonta a’ comharrachadh neo-làthaireachd. Bidh faidhlichean Gerber ann an sreathan masg tàthaidh a’ cleachdadh ìomhaighean àicheil, a’ ciallachadh gu bheil raointean lìonta a’ riochdachadh fosglaidhean far a bheil copar fhathast fosgailte.
Gnàthasan Ainmeachaidh Sreathan agus Leudachaidhean Faidhle
Bidh leudachaidhean faidhle Gerber àbhaisteach a’ leantainn phàtranan ro-innseach. Mar as trice bidh am copar as àirde a’ cleachdadh .GTL, bidh am copar as ìsle a’ cleachdadh .GBL, agus bidh masgaichean tàthaidh a’ cleachdadh .GTS agus .GBS. Bidh innealan bathar-bog eadar-dhealaichte a’ cleachdadh diofar chleachdaidhean ainmeachaidh—bidh sreathan Kicad Gerber a’ cleachdadh aon sgeama agus bidh sreathan gerber bho altium a’ leantainn sgeama eile. Bidh tuigse air na cleachdaidhean sin a’ seachnadh troimh-chèile nuair a bhios tu ag eagrachadh do phacaid saothrachaidh.
Sreathan copair
Sreath copair as àirde
Tha an ìre as àirde de chopar gerber a’ gabhail a-steach a h-uile feart giùlain air uachdar àrd a’ bhùird agad. Tha seo a’ gabhail a-steach lorgan comharran, padaichean co-phàirtean, dòrtadh copair, agus na pàirtean as àirde de na vias. Nuair a bhios tu a’ às-phortadh sreathan gerber, bidh am faidhle GTL a’ mìneachadh càite a bheil copar air fhàgail às dèidh gràbhaladh.
Sreath copair gu h-ìosal
Tha an sreath gerber copair as ìsle agad a’ nochdadh gnìomh na sreath as àirde ach a-mhàin bonn a’ bhùird. Tha coltas gu bheil an sreath seo air a thionndadh gu còmhnard nuair a choimheadas tu air bhon shealladh as àirde. Tha a h-uile lorg, padaichean agus lìonadh copair aig a’ bhonn a’ fuireach san t-sreath seo.
Sreathan Comharran a-staigh
Tha faidhlichean gerber anns na bùird ioma-fhilleadh eadar an copar as àirde agus as ìsle. Bidh na sreathan seo a’ giùlan comharran a bharrachd no a’ toirt seachad àite sligheachaidh sònraichte. Bidh thu gan ainmeachadh mar G1, G2, G3, agus mar sin air adhart, stèidhichte air an suidheachadh anns a’ chruach. Feumaidh gach sreath comharran a-staigh am faidhle gerber fhèin airson saothrachadh.
Planaichean cumhachd agus talmhainn
Bidh plèanaichean cumhachd is talmhainn gu tric a’ cleachdadh ìomhaighean àicheil. Anns na faidhlichean gerber sreath a-staigh seo, tha raointean lìonta a’ riochdachadh toirt air falbh copair seach làthaireachd copair. Tha an cruth àicheil seo a’ toirt cunntas èifeachdach air dòrtadh mòr copair le beàrnan airson vias agus lorgan.
Dè a tha ann an sreathan copair

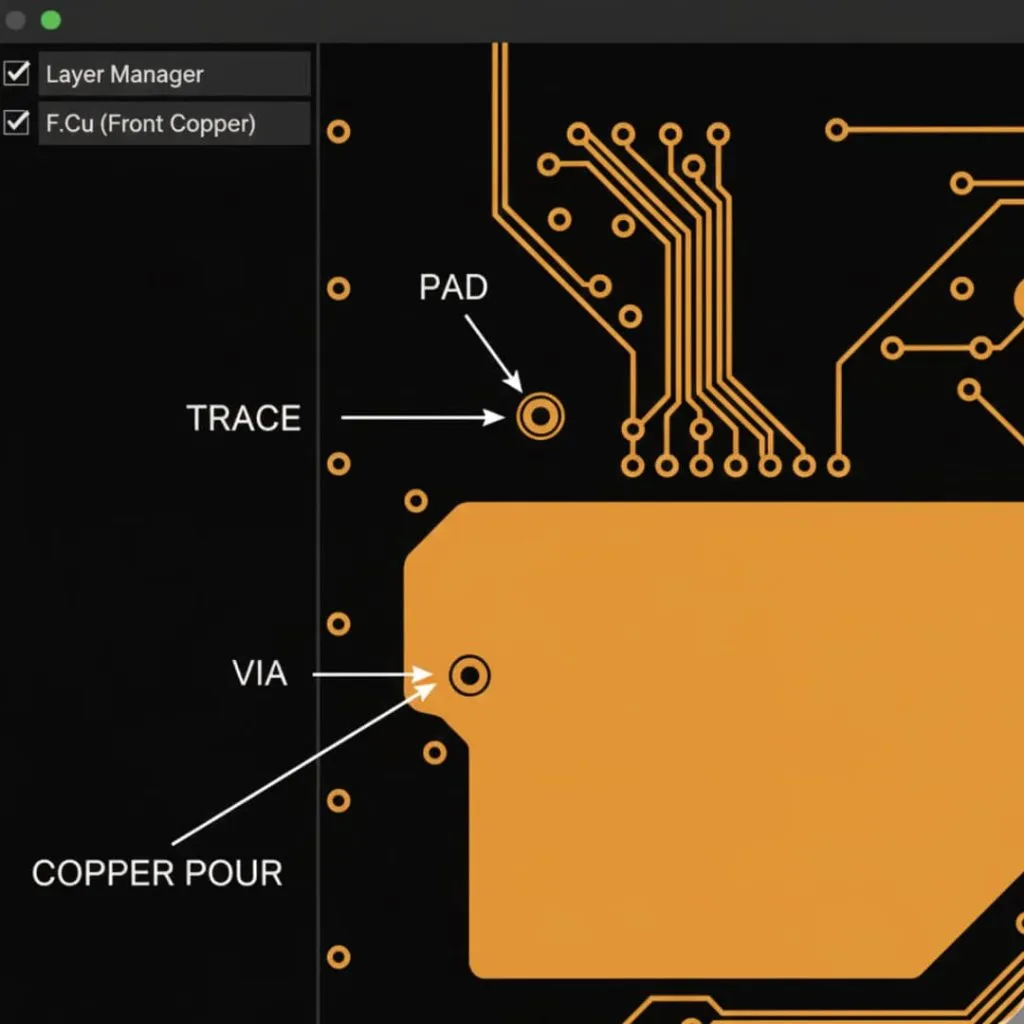

Tha ceithir prìomh sheòrsaichean fheartan anns a h-uile sreath copair. Is iad na lorgan na loidhnichean cumhang a tha a’ ceangal phàirtean. Bidh padaichean a’ toirt seachad puingean sreap airson stiùiridhean phàirtean agus joints tàthaidh. Bidh vias a’ cruthachadh ceanglaichean dealain eadar sreathan. Bidh dòrtadh copair a’ lìonadh raointean nas motha airson sgaoileadh cumhachd, plèanaichean talmhainn, no riaghladh teirmeach.
Sreathan mascara solder
Sreath Masg Sàdair as Àirde
Tha an ìre as àirde de masg-sàdair Gerber ag innse mu shuidheachadh a’ chòta dìona air uachdar àrd a’ bhùird agad. Is e adhbhar na còmhdach seo stad a chuir air drochaidean-sàdair rè an t-seanaidh agus lorgan copair a dhìon bho oxidation agus milleadh corporra.
Sreath Masg Sàdair Ìosal
Bidh am masg-sàdair ìosal agad ag obair san aon dòigh ris an ìre as àirde ach a’ dìon an taobh shìos. Bidh an dà shreath masg-sàdair a’ leantainn an aon chleachdadh ìomhaighean àicheil.
A’ Tuigsinn Bun-bheachd Ìomhaigh Àicheil
Bidh sreathan masg-sàdair a’ cur troimh-chèile air mòran dhealbhadairean leis gu bheil iad a’ cleachdadh ìomhaighean àicheil. Tha raointean lìonta anns na faidhlichean masg-sàdair gerber agad a’ comharrachadh fosglaidhean—àiteachan far nach tèid masg-sàdair a chuir an sàs. Bidh na fosglaidhean seo a’ nochdadh copar airson ceangal phàirtean agus puingean deuchainn.

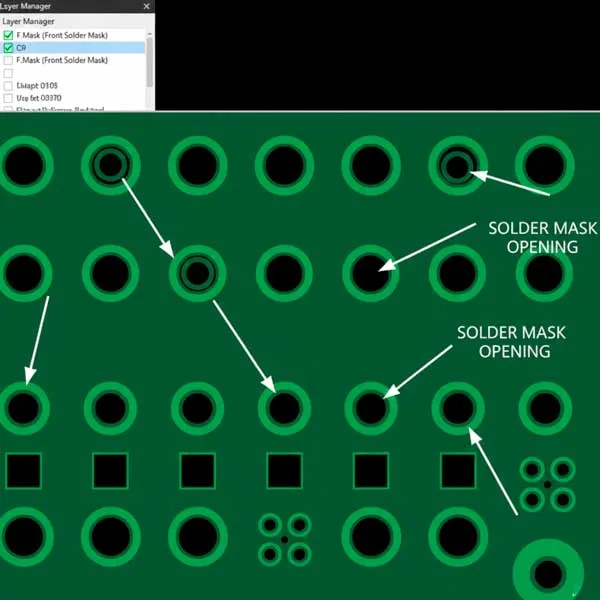

Mìneachadh air Fosglaidhean Masg Sàdair
Nochdaidh fosglaidhean masg-sàdair ge bith càite a bheil feum aig a’ bhòrd agad air copar nochdte. Feumaidh padaichean co-phàirteach fosglaidhean airson tàthadh. Feumaidh puingean deuchainn fosglaidhean airson ruigsinneachd probe. Feumaidh luchd-ceangail oir copar nochdte airson suathadh. Bidh am bathar-bog dealbhaidh agad gu fèin-ghluasadach a’ gineadh nan fosglaidhean seo stèidhichte air àiteachan padaichean agus troidhean.
Dathan agus Crìochnachaidhean Masg Sàdair
Ged a bhios faidhlichean gerber a’ mìneachadh àiteachan fosglaidh, bidh luchd-saothrachaidh a’ dearbhadh dath agus crìochnachadh air leth. Is e uaine an dath masg-sàdair as cumanta fhathast, ged a tha luchd-saothrachaidh a’ tabhann roghainnean dearga, gorma, dubha, geala agus eile. Tha structar faidhle gerber fhathast co-ionann ge bith dè an dath a thaghas tu.
Sreathan sgrion sìoda
Prìomh shreath sìoda-sgrion
Tha comharran clò-bhuailte air an ìre as àirde de gerber sìoda-sgrion a tha rim faicinn air a’ bhòrd chrìochnaichte agad. Mar as trice bidh an ìre seo a’ nochdadh geal no buidhe air bùird uaine ach faodaidh e atharrachadh a rèir roghainnean dath masg-sàdair.
Sreath Sgrion-sìoda aig a’ bhonn
Tha an aon adhbhar aig clò-sgrion ìosal ri clò-sgrion àrd ach nochdaidh e air an taobh shìos. Bidh mòran dhealbhaidhean aon-taobhach a’ fàgail a-mach an ìre seo gu tur oir chan eil luach practaigeach sam bith aige.
Susbaint sìoda-sgrion
Tha an còmhdach Gerber sìoda-sgrion agad glè chudromach do theicneòlaichean cruinneachaidh.
Tha mòran rudan anns a’ chòmhlan seo, leithid:
- Ainmean nam pàirtean mar R1, C2, agus U3
- Na comharran pòlarachd airson diodes agus capacitors.
- Comharra prìne 1 airson nam prìomh sgoltagan.
- Suaicheantas na companaidh fhèin.
- Agus stiùiridhean air mar a chuireas tu am bòrd ri chèile.
Carson a tha coltas sgàthan air an sgrion sìoda aig a’ bhonn
Nuair a choimheadas tu air sreathan gerber bho shealladh mullach is sìos, nochdaidh an sgrion-sìoda aig a’ bhonn air a thionndadh gu còmhnard. Nì an sgàthanachadh seo cinnteach gu bheil an teacsa air a leughadh gu ceart nuair a thionndaidheas tu am bòrd gu corporra.
Nuair a tha sreathan sìoda-sgrìonaidh roghainneil
’S urrainn dhut PCBan a dhèanamh às aonais sreathan sgrion-sìoda. Dh’fhaodadh dealbhadh sìmplidh, bùird le glè bheag de dh’àite, no toraidhean far a bheil comharran a’ cur bacadh air bòidhchead a bhith a’ cur às do sgrion-sìoda gu tur. Gabhaidh luchd-saothrachaidh ri dealbhadh le sgrion-sìoda a dhìth gun duilgheadas sam bith.
Sreathan Paste solder
Sreath Pàsaidh as Àirde
Tha am masg pasgain as àirde, Gerber, a’ mìneachadh fosglaidhean stensil airson cur pasgain tàthaidh an sàs gu fèin-ghluasadach. Chan eil an còmhdach seo a’ nochdadh ach ann an dealbhaidhean a bhios a’ cleachdadh co-chruinneachadh teicneòlas uachdar (SMT).
Sreath Pàsaidh aig a' Bhun
Bidh an ìre pasgain as ìsle agad ag obair san aon dòigh ris an ìre pasgain as àirde ach tha e a’ mìneachadh fosglaidhean stensil airson co-phàirtean SMT aig a’ bhonn.
Adhbhar ann an saothrachadh stensil
Bidh luchd-saothrachaidh a’ cleachdadh faidhlichean masg pasgain Gerber gus stensil meatailt is plastaig a dhèanamh. Ann an cruinneachadh PCB, bidh luchd-saothrachaidh PCB a’ co-thaobhadh an stensil ris a’ bhòrd agad. Bidh iad a’ brùthadh pasgain-sàdair tron t-sgaoileadh air padaichean.

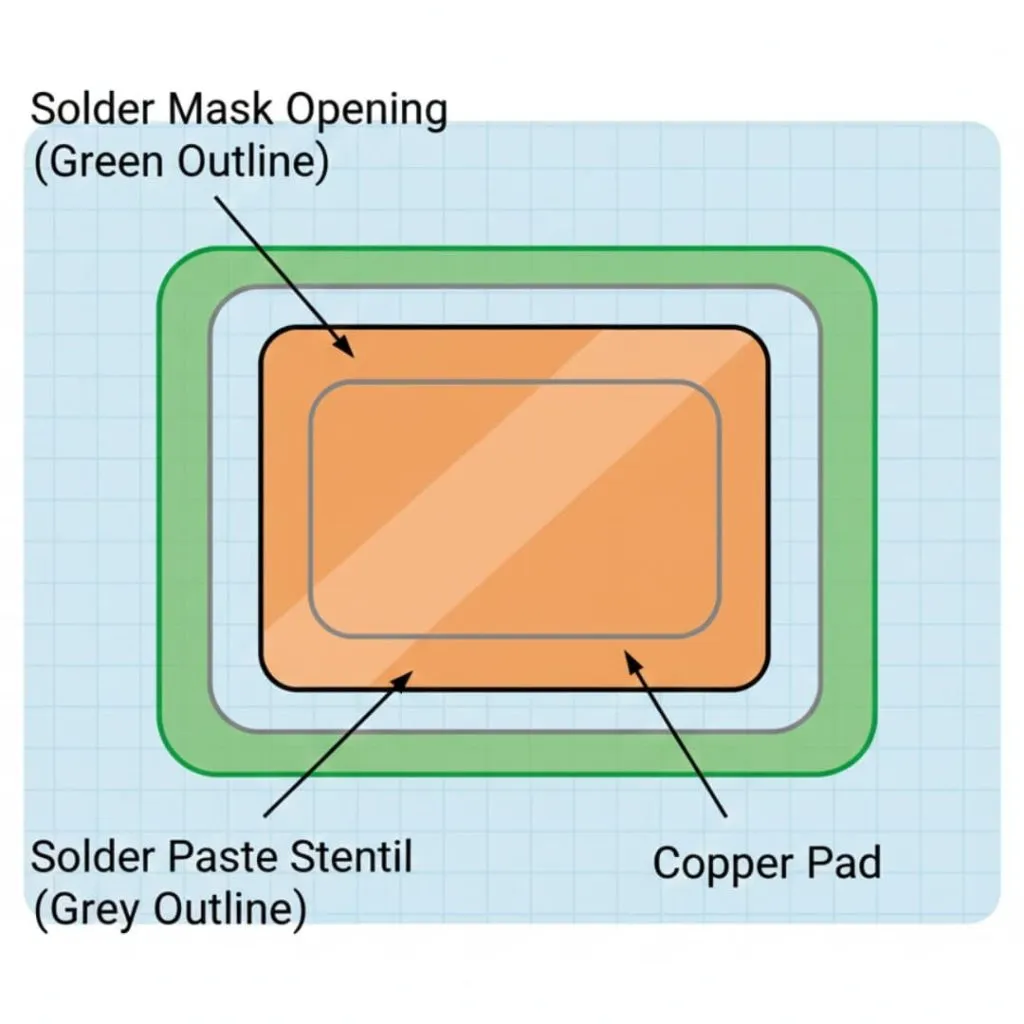

Eadar-dhealachaidhean Meud eadar Fosglaidhean Pasgan is Masg Sàdair
Mar as trice bidh fosglaidhean sreath pasgain beagan nas lugha na fosglaidhean masg-sàdair co-fhreagarrach. Bidh an lùghdachadh seo a’ cumail smachd air meud pasgain-sàdair, a’ cur casg air cus pasgain a dh’ fhaodadh drochaidean adhbhrachadh. Bidh cuid de dhealbhaidhean a’ roinn padaichean mòra ann an iomadh fosglaidhean pasgain nas lugha gus meud pasgain a lughdachadh tuilleadh.
Tagraidhean Co-chruinneachaidh SMT
Chan eil feum ach air sreathan pasgain airson bùird a dh’fheumas co-chruinneachadh fèin-ghluasadach. Faodaidh dealbhadh tro-tholl a-mhàin no prototypes a chaidh a cho-chruinneachadh le làimh na sreathan seo fhàgail a-mach. Nuair a chruthaicheas tu sreathan gerber airson cinneasachadh SMT, cuir a-steach an dà shreath pasgain an-còmhnaidh ma tha co-phàirtean agad air gach taobh.
Sreathan Drile is Slighe
Faidhlichean Drile Tro-Tholl Plataichte

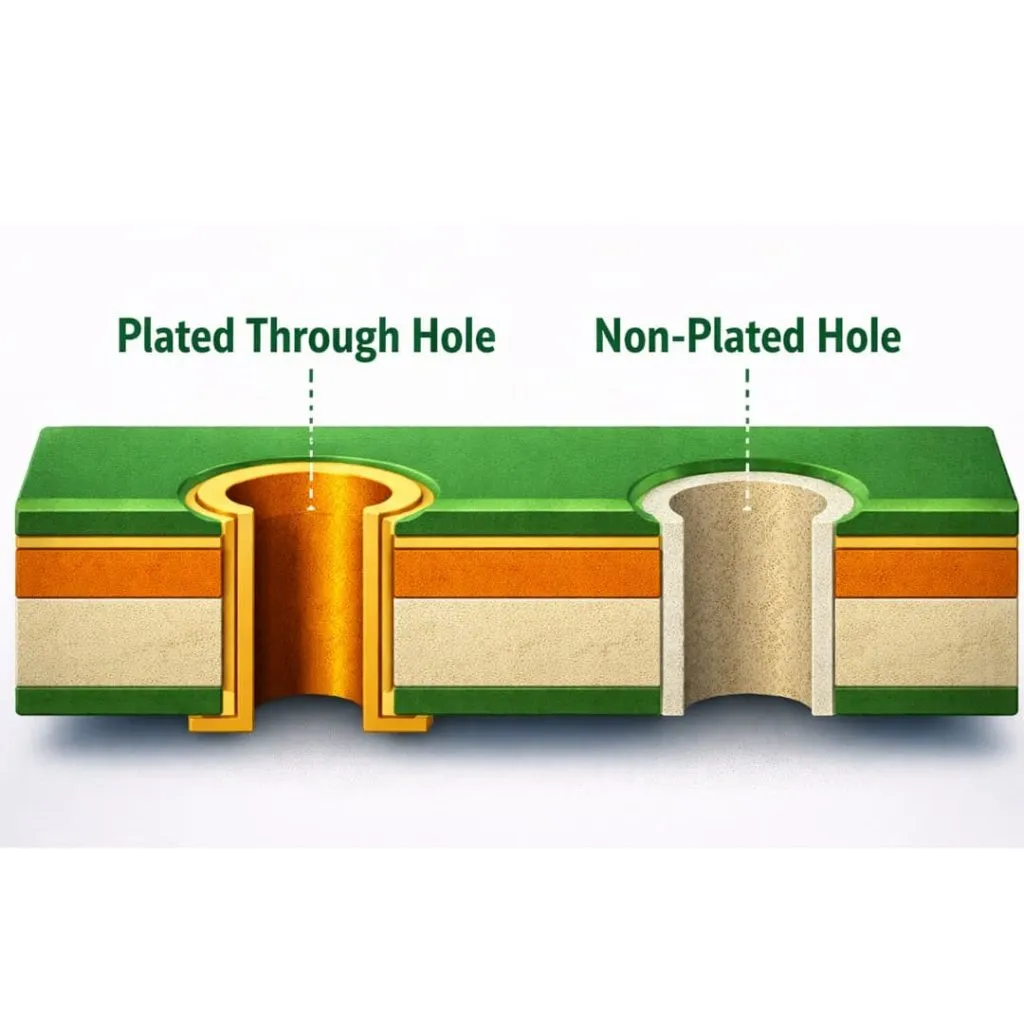

Bidh faidhlichean drile PTH a’ sònrachadh àiteachan agus meudan thuill airson tuill phlàtaichte. Bidh na tuill seo a’ faighinn platadh copair rè an saothrachaidh, a’ cruthachadh cheanglaichean dealain eadar sreathan. Bidh uèirichean co-phàirteach, vias, agus puingean deuchainn a’ cleachdadh tuill phlàtaichte.
Faidhlichean Drile Tro-Tholl Neo-Phlàtaichte
Bidh faidhlichean drile NPTH a’ mìneachadh tuill nach eil air am plàtadh. Mar as trice bidh tuill sreap, tuill innealan, agus feartan meacanaigeach a’ cleachdadh tuill neo-phlàtaichte gus casg a chuir air ceanglaichean dealain nach eilear ag iarraidh.
Tro shreathan drile
Nochdaidh tuill-bhàta anns an fhaidhle drile PTH agad ach tha adhbhar sònraichte aca - ceangal sreathan seach a bhith a’ cur suas phàirtean. Bidh na faidhlichean gerber agad a’ mìneachadh meudan padaichean-bhàta air sreathan copair agus bidh sreathan drile a’ sònrachadh trast-thomhas an tuill.
Dall agus Tiodhlacadh tro Dhàta Drile
Dh’fhaodadh dealbhaidhean ioma-fhilleadh adhartach a bhith a’ toirt a-steach vias dall no vias fon talamh. Feumaidh iad sin dàta drile sònraichte a shònraicheas dè na sreathan a tha gach via a’ ceangal, a’ meudachadh iom-fhillteachd agus cosgais saothrachaidh.
Faidhlichean Drile NC an aghaidh Faidhlichean Gerber
Bidh fiosrachadh mu dhrileagan a’ cleachdadh cruth Excellon gu traidiseanta seach cruth Gerber. Bidh na faidhlichean .drl no .txt seo a’ cleachdadh diofar cho-chàradh ach tha an aon adhbhar aca—ag innse do dh’innealan drileadh càite an cruthaich iad tuill agus dè am meud bior a chleachdas iad.
Mìneachadh air Cruth Excellon
Tha cruth Excellon a’ liostadh co-chomharran drile agus sònrachaidhean innealan ann an teacsa ASCII. Tha gach àireamh inneil a’ freagairt ri trast-thomhas sònraichte den bhileag drile. Tha cruth an fhaidhle a’ dol air ais gu seann innealan drile NC ach tha e fhathast na inbhe gnìomhachais.
Sreathan Meacanaigeach is Sgrìobhainnean
Sreath Iomlan a’ Bhùird
Tha sreath iom-fhillte a’ bhùird agad a’ mìneachadh tomhasan fiosaigeach agus cumadh a’ PCB agad. Às aonais na sreath seo, chan urrainn do luchd-saothrachaidh co-dhùnadh càite an tèid bùird fa leth a stiùireadh bho phannalan cinneasachaidh. Mar as trice bidh leudachadh .GKO no .GM1 aig an fhaidhle gerber seo.
Sreathan Meacanaigeach airson Sliotan agus Gearraidhean
Bidh sreathan meacanaigeach a’ toirt cunntas air feartan neo-dhealanach leithid sliotan sreap, gearraidhean mòra airson taisbeanaidhean no luchd-ceangail, agus cumaidhean bòrd iom-fhillte. Bidh thu gan toirt a-steach don phacaid saothrachaidh agad còmhla ri sreathan gerber àbhaisteach.
Sreath Cùm-A-mach
Bidh sreathan gleidhidh a-mach a’ mìneachadh raointean cuibhrichte far nach urrainn do phàirtean no slighean a bhith ann. Ged is e riaghailt dealbhaidh a th’ ann sa mhòr-chuid, faodaidh luchd-saothrachaidh iarraidh air an t-sreath seo gus tuigse fhaighinn air cuingealachaidhean cruinneachaidh no riatanasan cruth pannal.
Sreathan Sgrìobhainnean
Bidh sreathan sgrìobhainnean a’ toirt seachad fiosrachadh a ghabhas leughadh le daoine nach eilear a’ cleachdadh gu dìreach ann an saothrachadh. Dh’fhaodadh iad sin a bhith a’ toirt a-steach gairmean tomhasan, notaichean, no stiùiridhean cruinneachaidh a chuireas ri fiosrachadh an sgrion-sìoda agad.
Drile Dealbh Sreathan
Tha dealbhan drile a’ sealltainn àiteachan, meudan agus seòrsaichean thuill ann an cruth lèirsinneach as urrainn do innleadairean a mhìneachadh gu furasta. Tha an sreath seo a’ cur ris na faidhlichean drile a ghabhas leughadh le inneal, a’ cuideachadh luchd-saothrachaidh gus suidheachadh thuill a dhearbhadh mus tèid an dèanamh.
Notaichean agus Stiùiridhean Dèanamh
Faodaidh tu stiùiridhean saothrachaidh sònraichte a thoirt a-steach mar shreathan teacsa no dealbhaidh. Tha na notaichean seo a’ sònrachadh stuthan, crìochnaidhean, riatanasan deuchainn, no mion-fhiosrachadh saothrachaidh eile nach eil air an glacadh ann an sreathan gerber àbhaisteach.
Sreathan Gerber Sònraichte
Sreathan Cruinneachaidh
Bidh sreathan co-chruinneachaidh a’ sealltainn geàrr-chunntasan phàirtean, comharran-iomraidh, agus fiosrachadh suidheachaidh. Ged a tha iad coltach ri clò-sìoda, bidh sreathan co-chruinneachaidh a’ frithealadh saothrachadh seach comharrachadh bòrd deireannach. Mar as trice bidh thu gan às-mhalairt air leth bho shreathan gerber àbhaisteach.
Gearradh-V/Sreathan Sgòraidh
Tha sreathan gearraidh-V a’ mìneachadh far am bu chòir do luchd-saothrachaidh sgòradh a dhèanamh air a’ bhòrd agad airson a sgaradh gu furasta bho na pannalan. Leigidh na gearraidhean ceàrnach seo le bhith a’ briseadh bhùird air loidhnichean ro-shuidhichte gun a bhith a’ cleachdadh slighean.
Sreathan Meur Òir
Feumaidh dealbhadh cheanglaichean oir sreathan meòir òir a shònraicheas dè na padaichean a gheibh platadh òir cruaidh. Tha an crìochnachadh sònraichte seo a’ toirt seachad strì an aghaidh caitheamh nas fheàrr airson cheanglaichean a thèid a cheangal a-rithist is a-rithist.
Sreathan Platadh Oir
Bidh sreathan platadh oir a’ comharrachadh oirean a’ bhùird a dh’ fheumas platadh copair. Bidh an dòigh seo a’ cruthachadh uachdaran giùlain air feadh iomall a’ bhùird airson dìon no leantainneachd dealain.
Sreathan Puing Deuchainn
Bidh sreathan puingean deuchainn a’ comharrachadh padaichean no vias sònraichte a tha air an dealbhadh airson deuchainnean fèin-ghluasadach. Bidh am fiosrachadh seo a’ cuideachadh luchd-saothrachaidh gus innealan deuchainn agus innealan-sgrùdaidh itealaich a phrògramadh.
Àireamh Sreathan agus Iom-fhillteachd PCB
Faidhlichean Gerber PCB Sreath Singilte
Chan eil feum aig dealbhaidhean aon-fhilleadh air mòran fhaidhlichean gerber. Mar eisimpleir, tha aon fhilleadh copair, aon masg tàthaidh, scrion-sìoda roghainneil, cruth-iomaill bòrd, agus faidhle drile ann. Mar thoradh air an sin, tha na bùird shìmplidh nas saoire agus faodaidh tu an dèanamh nas luaithe.
Faidhlichean Gerber PCB dà-shreath
Bidh bùird dà-fhilleadh a’ cur copar aig a’ bhonn, masg tàthaidh aig a’ bhonn, agus sgrion-sìoda aig a’ bhonn roghainneil ris an t-seata faidhle. Tha an rèiteachadh seo freagarrach airson a’ mhòr-chuid de dhealbhaidhean malairteach neo-dhreuchdail agus le glè bheag de iom-fhillteachd.
Faidhlichean Gerber PCB ioma-fhilleadh
A-nis, bidh sinn a’ bruidhinn mu na thachras nuair a bhios mòran shreathan aig do PCB!
Nuair a bhios barrachd shreathan agad air PCB, bidh am pasgan Gerber agad a’ meudachadh cuideachd. Tha faidhlichean aig bòrd sia sreathan airson copar àrd, ceithir sreathan a-staigh, agus copar ìosal, a bharrachd air na faidhlichean airson sreathan masg-sàdair, clò-sìoda, agus pasgain. Tha 20 sreath no barrachd aig cuid de dhealbhaidhean gu math duilich cuideachd! Feumaidh gach fear am faidhle Gerber aige fhèin.
Mar a bheir Àireamh nan Sreathan buaidh air Comas Dealbhaidh
Bheir na sreathan a bharrachd seo barrachd àite dhut airson slighean a chur. Tha seo a’ ciallachadh gun urrainn dhut na pàirtean a chur nas fhaisge air a chèile agus cuairtean nas iom-fhillte a dhèanamh. Faodar na sreathan a-staigh a chleachdadh mar phlèanaichean sònraichte airson cumhachd agus talamh. Bidh seo a’ dèanamh càileachd an t-soidhne nas fheàrr agus bidh e a’ cuideachadh le stad a chuir air fuaim dealain.
Eadar-dhealachaidhean coileanaidh stèidhichte air àireamh nan sreathan
Le barrachd àireamh de shreathan, faodar stiùireadh impedance fo smachd a chumail, cumhachd a sgaoileadh nas fheàrr, agus ionracas comharran a leasachadh. Ach, bidh iad a’ meudachadh cosgais, ùine saothrachaidh, agus iom-fhillteachd dealbhaidh. Bu chòir dhut àireamh sreathan a thaghadh stèidhichte air riatanasan dealain seach roghainnean neo-riaghailteach.
Leudachaidhean Faidhle Sreath Gerber Cumanta
| Seòrsa sreathan | leudachan | Ciall |
| Copair as Fheàrr | .GTL | Sreath Àrd Gerber |
| Copar Bun | .GBL | Sreath Ìosal Gerber |
| Masg Sàdair as Fheàrr | .GTS | Masg-sàdair Gerber Top |
| Masg Sàdair Bun | .GBS | Masg-sàdair bonn Gerber |
| Sgrion sìoda as àirde | .GTO | Còmhdach Àrd Gerber |
| Sgrion sìoda gu h-ìosal | .GBO | Còmhdach bonn Gerber |
| Pasgan Sàdair as Fheàrr | .GTP | Pàsta Mullaich Gerber |
| Pasgan Sàdair Bun | .GBP | Pàsta Bun Gerber |
| Geàrr-chunntas a’ Bhùird | .GKO | Cùm a-mach à Gerber |
| Faidhle Drile | .DRL / .TXT | Dàta drile |
Leudachaidhean àbhaisteach
Tha leudachaidhean àbhaisteach gnìomhachais ag innse dearbh-aithne an t-sreath. Mar eisimpleir, tha GTL ag innse mu chopar àrd, copar ìosal .GBL, masg-sàdair àrd .GTS, masg-sàdair ìosal .GBS, sgrion-sìoda àrd .GTO, agus sgrion-sìoda ìosal .GBO. Bidh sreathan a-staigh a’ cleachdadh .G1, .G2, .G3, agus mar sin air adhart.
Leudachaidhean Sreath KiCad
Nuair a bhios tu a’ cur sreathan gerber a-mach à KiCad, bidh am bathar-bog a’ cleachdadh leudachaidhean tuairisgeulach. Is iad sin .F.Cu airson copar aghaidh, .B.Cu airson copar cùil, .F.Mask airson masg tàthaidh aghaidh, agus .B.Mask airson masg tàthaidh cùil. Bidh an cleachdadh ainmeachaidh seo a’ leasachadh so-leughaidh ach tha e eadar-dhealaichte bho inbhean traidiseanta.
Bidh KiCad a’ cleachdadh siostam ainmeachaidh glè loidsigeach a tha a’ toirt a-steach ainm an t-sreath gu dìreach san leudachadh.
- Copar: .F.Cu, .B.Cu
- Measg solder: .F.Masg, .B.Masg
- Sgrion-sìoda: .F.SilkS, .B.SilkS
- Gearraidhean Oir: Gearraidhean Oir
Leudachaidhean Sreath Dealbhaiche Altium
Mar as trice bidh Altium a’ leantainn inbhe Protel ach bidh e a’ cleachdadh .GM1, .GM2, msaa., airson Sreathan meacanaigeachMar as trice, cleachdar .GM1 airson cruth-iomaill a’ bhùird an àite .GKO.
Leudachaidhean Sreath Iolaire
Bidh às-mhalairt sreathan Eagle Gerber a’ cleachdadh .cmp airson copar àrd, .sol airson copar ìosal, .plc airson clò-sìoda, agus .stc airson masg tàthaidh. Tha na leudachaidhean seo a’ tighinn bho theirmeòlas PCB nas sine.
- Copar as àirde: .cmp
- Copar aig a' bhonn: .sol
- Sgrion-sìoda as fheàrr: .plc
- Masg Sàdair as Fheàrr: .stc
Leudachadh coitcheann .GBR
Bidh cuid de bhathar-bog a’ cur a h-uile sreath às-mhalairt le leudachaidhean coitcheann .gbr. Bidh iad an urra ri ainmean faidhle seach leudachaidhean airson comharrachadh sreathan. Feumaidh an dòigh-obrach seo eagrachadh faidhlichean gu faiceallach agus ainmeachadh soilleir gus troimh-chèile a sheachnadh.
Air sgàth an troimh-chèile a dh’adhbhraich na diofar leudachaidhean seo uile, chruthaich an gnìomhachas Gerber X2.
- An Leudachadh: Bidh gach faidhle a’ crìochnachadh le .GBR.
- Mar a tha e ag obair: Tha am fiosrachadh mu dè a th’ anns an t-sreath air a sgrìobhadh mar meata-dhàta taobh a-staigh an fhaidhle.
- Sochair: Chan eil feum air dragh a ghabhail mu leudachaidhean idir; leugh bathar-bog an neach-dèanamh na tagaichean a-staigh gus na sreathan aithneachadh gu fèin-ghluasadach.
A’ dèanamh anailis air sreathan Gerber
A’ cleachdadh bathar-bog Gerber Viewer
Leigidh innealan sreathan seallaidh gerber an-asgaidh leat sgrùdadh a dhèanamh air na faidhlichean agad mus tèid an dèanamh. Bidh na h-aplacaidean seo a’ taisbeanadh sreathan fa leth no seallaidhean còmhla, gad chuideachadh le bhith a’ dearbhadh rùn an dealbhaidh. Am measg nan roghainnean mòr-chòrdte tha luchd-amhairc faidhle gerber air-loidhne agus aplacaidean deasg a ghabhas luchdachadh a-nuas.
Pròiseas Sgrùdaidh Sreath-air-Sreath
Bu chòir dhut gach sreath a sgrùdadh leotha fhèin. Mar eisimpleir, dearbhaidh tu leud nan lorgan, na beàrnan, agus suidheachadh nam feartan. Dèan cinnteach gu bheil an t-slighe ris a bheil dùil anns na sreathan copair, gu bheil fosglaidhean iomchaidh anns na masgaichean tàthaidh, agus gu bheil an teacsa sìoda-sgrion fhathast so-leughaidh agus suidhichte gu ceart.
A’ dèanamh coimeas eadar sreathan airson co-thaobhadh
Tha co-thaobhadh sreathan Gerber deatamach airson bùird obrachail. Cleachd an sealladair agad gus iomadh sreath a chuir thairis air a chèile, a’ dèanamh cinnteach gu bheil na padaichean co-thaobhadh thairis air sreathan copair is masg tàthaidh, ceangail na vias a tha san amharc, agus drile tuill sa mheadhan gu ceart air na padaichean.
A’ comharrachadh ghnìomhan sreathan
Uaireannan gheibh thu faidhlichean gerber le ainmean mì-shoilleir. Bidh deasaiche sreathan gerber a’ cuideachadh le bhith a’ comharrachadh gnìomhan sreathan le bhith a’ sgrùdadh susbaint—tha lorgan agus padaichean ann an sreathan copair, tha masgaichean tàthaidh a’ sealltainn fosglaidhean àicheil, tha scrion-sìoda a’ taisbeanadh teacsa agus grafaigean.
Lèirsinn 2D an aghaidh 3D
Bidh luchd-amhairc adhartach Gerber a’ tabhann lèirsinn 3D, a’ sealltainn do bhòrd mar a nochdas e nuair a thèid a dhèanamh. Bidh an sealladh seo a’ cuideachadh le bhith a’ comharrachadh chùisean fuasglaidh, còmhstri eadar pàirtean, agus draghan bòidhchead nach fhaicear ann an seallaidhean 2D.
Cùisean Cumanta co-cheangailte ri Sreathan
Sreathan Riatanach a dhìth
Is e dìth sreathan gerber anns a’ phacaid saothrachaidh agad an duilgheadas as cumanta. Chan urrainn do luchd-saothrachaidh a dhol air adhart às aonais faidhlichean geàrr-chunntas a’ bhùird. Bidh dìth faidhlichean masg-sàdair no drile a’ cruthachadh mì-chinnt mu na rùintean agad. Mus cuir thu a-steach e, dèan cinnteach gu bheil na sreathan riatanach uile anns a’ phacaid agad.
Poilearachd an t-Sreath Cheàrr
Bidh mearachdan pòlarachd sreathan a’ tachairt nuair a thèid sreathan dearbhach às-mhalairt mar shreathan àicheil no a chaochladh. Mar as trice bidh a’ mhearachd seo a’ toirt buaidh air sreathan masg tàthaidh, far am bi pòlarachd cheàrr a’ cruthachadh bhùird le còmhdach masg air a thionndadh bun os cionn - a’ còmhdach far am bu chòir dha fosgladh agus a’ fosgladh far am bu chòir dha còmhdach.
Sreathan mì-cho-thaobhadh
Bidh sreathan Gerber nach eil a’ freagairt ri diofar phuingean tùs ag adhbhrachadh mì-cho-thaobhadh. Tha seo a’ tachairt nuair a bhios cuid de shreathan a’ toirt iomradh air aon shiostam co-òrdanachaidh agus cuid eile a’ cleachdadh diofar thùsan. Is e an toradh nach eil padaichean copair a’ tighinn sa mheadhan fo fhosglaidhean masg tàthaidh no tuill drile a tha ag ionndrainn na padaichean a tha san amharc.
Ainmeachadh Sreath Neo-iomchaidh
Bidh ainmean faidhle mì-shoilleir ag adhbhrachadh troimh-chèile agus mearachdan saothrachaidh a dh’ fhaodadh a bhith ann. Nuair nach urrainn do luchd-saothrachaidh faighinn a-mach dè am faidhle a tha a’ riochdachadh dè an ìre, stadaidh an riochdachadh fhad ‘s a tha iad a’ feitheamh ri soilleireachadh. Cleachd gnàthasan ainmeachaidh soilleir, àbhaisteach gus na dàil sin a sheachnadh.
Mearachd eadar Masg Sàdair agus Sreath Pasgan
Bidh dealbhadairean uaireannan a’ measgachadh sreathan masg-sàdair agus sreathan pasgain, a’ cur a-steach aon nuair a bhios feum aig luchd-saothrachaidh air an fhear eile. Tha masg-sàdair a’ mìneachadh còmhdach maireannach air a’ bhòrd fhad ‘s a bhios sreathan pasgain a’ cruthachadh stensilean sealach airson an cur ri chèile. Tha iad sin a’ frithealadh adhbharan gu tur eadar-dhealaichte.
Cleachdaidhean as Fheàrr airson Riaghladh Sreathan Gerber
A’ dearbhadh gu bheil na sreathan riatanach uile air an toirt a-steach
Mus cuir thu faidhlichean, cruthaich liosta-sgrùdaidh de na sreathan a tha a dhìth. Am measg nan riatanasan as ìsle tha copar aig a’ mhullach, loidhne-iomaill a’ bhùird, agus faidhle drile. Bidh bùird dà-fhilleadh a’ cur copar aig a’ bhonn agus mar as trice an dà masg tàthaidh. Feumaidh dealbhadh SMT sreathan pasgain. Feumaidh bùird ioma-fhilleadh na sreathan copair a-staigh uile.
A’ cleachdadh gnàthasan ainmeachaidh cunbhalach
Gabh ri sgeama ainmeachaidh soilleir agus cuir an sàs e gu cunbhalach thar phròiseactan. Cuir gnìomh sreath agus, ma tha e feumail, ainm a’ phròiseict anns gach ainm faidhle. Bidh an cleachdadh seo a’ seachnadh troimh-chèile nuair a bhios tu ag obair le iomadh dealbhadh aig an aon àm.
Stiùiridhean Sgrìobhainnean Sreathan
Cruthaich faidhle teacsa sìmplidh a’ liostadh nan sreathan gerber uile a tha air an gabhail a-steach le tuairisgeulan. Bidh am faidhle readme seo a’ cuideachadh luchd-saothrachaidh gus dearbhadh gun d’ fhuair iad pacaidean slàn agus gus tuigsinn dè na h-ainmean neo-àbhaisteach a chleachd thu.
A’ conaltradh riatanasan sreathan ri luchd-saothrachaidh
Cuir fios chun neach-dèanamh agad mus cuir thu crìoch air sreathan gerber airson saothrachadh pcb. Tha roghainnean eadar-dhealaichte aig diofar ghoireasan airson cruthan faidhle, ainmean, agus eagrachadh phasgan. Bidh co-thaobhadh ris na riatanasan aca a’ cur casg air dàil saothrachaidh.
Sgrùdaidhean Càileachd Mus tèid a Chur a-steach
Luchdaich am pasgan gerber slàn agad a-steach do inneal-seallaidh agus dèan sgrùdaidhean mionaideach. Dearbhaich gu bheil tomhasan a’ bhùird a’ freagairt ris an rùn dealbhaidh agad. Dearbhaich gu bheil na sreathan uile a’ tighinn còmhla gu ceart. Dèan cinnteach gu bheil fosglaidhean masg tàthaidh a’ nochdadh na padaichean a tha san amharc. Dèan cinnteach nach eil teacsa sìoda-sgrìn a’ dol thairis air na padaichean no a’ dol nas fhaide na oirean a’ bhùird. Dèan ath-sgrùdadh air tuill drile airson na meudan agus na h-àiteachan ceart. Bidh na sgrùdaidhean seo a’ glacadh a’ mhòr-chuid de dhuilgheadasan sreathan gerber mus toir iad buaidh air cinneasachadh.
Co-dhùnadh
Tha adhbhar sònraichte ann airson gach sreath gerber airson saothrachadh is co-chruinneachadh PCB. Bidh faidhlichean gerber copair aig a’ mhullach is aig a’ bhonn a’ mìneachadh slighean giùlain. Bidh sreathan masg tàthaidh a’ dìon copair fhad ‘s a tha iad a’ nochdadh puingean ceangail cudromach. Bidh sreathan sgrion-sìoda a’ stiùireadh co-chruinneachadh is cumail suas. Bidh sreathan pasgain a’ comasachadh cleachdadh tàthaidh fèin-ghluasadach. Bidh faidhlichean drile a’ sònrachadh cheanglaichean eadar sreathan. Còmhla, bidh na sreathan cruth gerber seo a’ toirt stiùireadh iomlan do luchd-saothrachaidh airson na bùird agad a thogail.
