Al usar acabados superficiales para placas de circuito impreso, protege el cobre de la PCB de daños y oxidación. Un acabado superficial adecuado mantiene las uniones soldadas resistentes y ayuda a que la placa se mantenga en buen estado durante mucho tiempo. Elegir diferentes acabados de superficie de PCB puede cambiar la cantidad de dinero que gasta Para lograrlo y el buen funcionamiento del producto final. Los buenos acabados también reducen los errores de ensamblaje y hacen que todo funcione mejor, por lo que son importantes en cualquier proyecto.
Puntos Clave
- Los acabados superficiales de las PCB protegen el cobre de la oxidación y otros daños. Ayudan a lograr uniones de soldadura resistentes y Ayuda a que los tableros duren más.
- Cómo elegir el acabado de superficie adecuado Cambia el funcionamiento de la placa. También cambia su costo y su duración. Al elegir, piensa en el entorno y en cómo soldarás.
- Diferentes acabados, como HASL, ENIG y OSP, cumplen distintas funciones. Elija el que mejor se adapte a su proyecto y al tamaño de sus piezas.
- Hablar con expertos en fabricación de PCB puede ayudarle a elegir el mejor acabado. Pueden asesorarle sobre sus necesidades específicas.
- Elige siempre un acabado que se adapte al uso que le darás a tu tabla. Esto prolonga su vida útil y le permite funcionar mejor.
Descripción general de los acabados superficiales de PCB
¿Qué son los acabados superficiales de las placas de circuito?

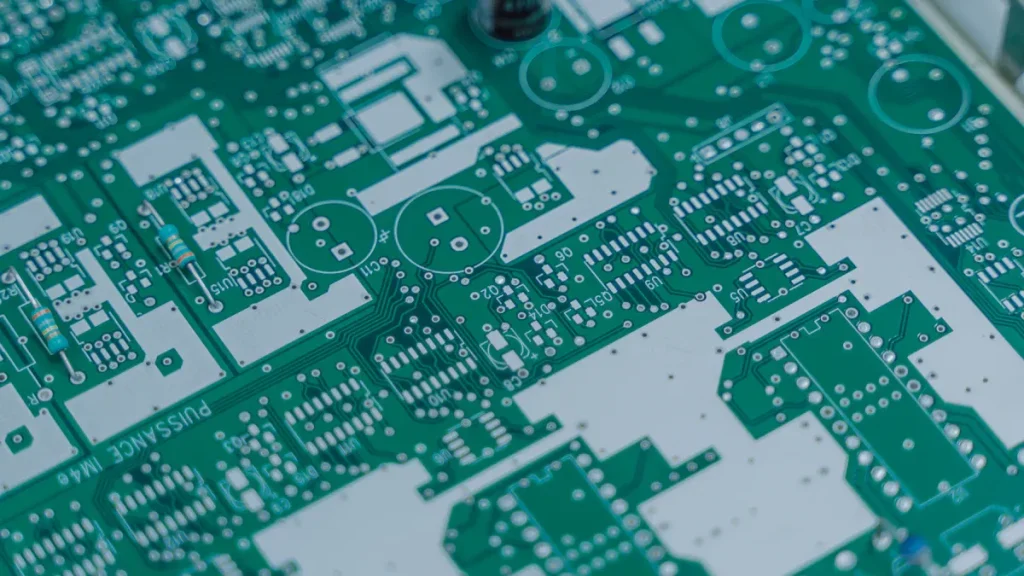

Al observar una PCB, se observan puntos brillantes. Estos puntos brillantes se denominan acabados superficiales. Los acabados superficiales protegen el cobre. En la placa. Funcionan como un escudo. El escudo protege el cobre del aire y el agua. También lo protege de los productos químicos. Este escudo evita que el cobre se oxide o se dañe. Los acabados superficiales facilitan la adhesión de la soldadura a la placa. La soldadura es la forma de colocar las piezas en la PCB. Si el cobre no está cubierto, la soldadura no se adhiere bien. Los acabados superficiales facilitan la unión de las piezas a la placa mediante soldadura. Esto prolonga la vida útil de la placa.
Consejo: Comprueba siempre el acabado superficial de tu PCB antes de empezar a ensamblarla. Un acabado adecuado facilita la soldadura y ayuda a que la placa se mantenga resistente.
Por qué son importantes los acabados de las superficies
Tienes que elegir el mejor acabado superficial Para tu PCB. El acabado que elijas determinará el funcionamiento y la durabilidad de tu placa. Algunos acabados protegen mejor del agua y el calor. Algunos facilitan la soldadura, pero otros pueden causar problemas. Debes considerar las ventajas y desventajas de cada acabado. Por ejemplo, algunos son más económicos, pero podrían no durar mucho. Otros son más costosos, pero ofrecen mejor protección.
Los acabados superficiales actúan como una barrera entre el cobre y el exterior. Impiden la oxidación del cobre y mantienen la placa lista para la soldadura. El acabado elegido influye en la adherencia de la soldadura al cobre. Una buena soldadura se traduce en conexiones sólidas y menos problemas al ensamblar la placa.
A continuación se muestra una tabla que muestra cómo los diferentes acabados afectan el rendimiento y la confiabilidad:
| Factor | Impacto en el rendimiento y la confiabilidad |
|---|---|
| Factores ambientales | Los acabados de la superficie protegen contra la humedad, la temperatura y los productos químicos, lo que permite que su tabla funcione durante mucho tiempo. |
| Humedad | La humedad alta puede provocar óxido; algunos acabados resisten mejor la humedad, lo que mantiene alta la soldabilidad y la confiabilidad. |
| Fluctuaciones de temperatura | Las temperaturas extremas pueden agrietar o romper el acabado; los buenos acabados soportan el calor y el frío sin sufrir daños. |
| Exposición a sustancias químicas | Algunos acabados resisten a los químicos, mientras que otros pueden desgastarse y perder su poder protector. |
| Estres mecanico | La vibración y los golpes pueden dañar el acabado; los acabados fuertes se mantienen seguros incluso con el movimiento. |
| Funcionamiento eléctrico | Los diferentes acabados cambian la forma en que las señales se mueven a través de la placa, lo que afecta la potencia y la calidad de la señal. |
Debe considerar las ventajas y desventajas de cada acabado superficial antes de elegir. Elegir el acabado adecuado ayuda a que su PCB funcione bien y dure más.
Tipos de acabados superficiales de PCB
HASL (nivelación de soldadura por aire caliente)
HASL es un acabado superficial muy común en PCB. La PCB se sumerge en soldadura fundida. El aire caliente elimina el exceso de soldadura. Esto crea una superficie que protege el cobre. Además, ayuda a que las uniones soldadas se mantengan resistentes.
Ventajas:
- El cobre obtiene una buena protección
- Fácil de usar en la fabricación de PCB.
- Cuesta menos dinero
Desventajas:
- La superficie puede tener baches y causar problemas con piezas pequeñas.
- No es bueno para piezas pequeñas y muy juntas
HASL sin plomo (nivelación de soldadura de aire caliente sin plomo)
El HASL sin plomo es como el HASL normal, pero sin plomo. Se elige este acabado para respetar las normas ambientales.
Ventajas:
- Sigue las normas RoHS para placas de circuitos impresos.
- Mejor para la tierra
- Cuesta aproximadamente lo mismo que el HASL normal
Desventajas:
- Necesita más calor, lo que puede dañar las piezas.
- La superficie aún puede ser irregular
Nota: Si desea vender su PCB en un lugar donde las normas son estrictas, el hasl sin plomo es una opción inteligente.
ENIG (oro de inmersión en níquel no electrolítico)
ENIG significa níquel químico por inmersión en oro. Este acabado proporciona una superficie plana y lisa. Previene la oxidación y es compatible con soldadura sin plomo.
Ventajas:
- La superficie plana facilita el montaje.
- Excelente para soldar y previene la oxidación.
- No hay problemas con el movimiento de plata.
Desventajas:
- Cuesta más que HASL o OSP
- Es más difícil hacerlo en las fábricas de PCB
ENEPIG (Oro de inmersión de paladio no electrolítico de níquel no electrolítico)
ENEPIG coloca una capa de paladio entre el níquel y el oro. Este acabado se utiliza para acabados superficiales de PCB de alto rendimiento.
Ventajas:
- Detiene muy bien el óxido y la oxidación.
- Bueno para la unión de cables
- Funciona bien para usos avanzados.
Desventajas:
- Cuesta más que ENIG
- Se necesitan más pasos para realizarlo.
Plata de inmersión
La plata de inmersión proporciona una superficie plana y brillante. Se observa en diseños de PCB rápidos como 5G y herramientas médicas.
Ventajas:
- Bueno para señales en circuitos rápidos.
- Superficie plana para piezas pequeñas
- Más baratos que los acabados dorados
Desventajas:
- Puede volverse opaco en el aire húmedo.
- Requiere almacenamiento y manipulación cuidadosos.
Lata de inmersión
El estaño por inmersión recubre el cobre con una fina capa de estaño. Este acabado se utiliza para la fabricación de PCB sencillas.
Ventajas:
- Superficie lisa que es fácil de soldar.
- Bueno para piezas pequeñas y muy juntas
Desventajas:
- No dura mucho tiempo en el estante.
- Puede dañarse por el aire y la suciedad.
OSP (conservante orgánico de soldabilidad)
OSP utiliza una fina capa orgánica para proteger el cobre. La gente elige OSP para ahorrar dinero y por sus acabados de superficie de PCB ecológicos.
Ventajas:
- Barato y fácil de usar
- Bueno para el medio ambiente y no tiene plomo.
Desventajas:
- No tan fuerte como los acabados metálicos.
- No dura mucho
Oro duro (oro electrolítico)
El oro duro utiliza una gruesa capa de oro para una gran resistencia al desgaste. Este acabado se observa en conectores de borde y teclados.
Ventajas:
- Muy resistente y dura mucho tiempo.
- Soporta mucho uso y roce.
Desventajas:
- Cuesta mucho
- No es fácil de soldar
Níquel electrolítico dorado
El níquel-oro electrolítico produce una capa de oro más fina que el oro duro. Se utiliza para trabajos generales de PCB.
Ventajas:
- Fácil de soldar
- Más barato que el oro duro
Desventajas:
- No es tan difícil para lugares que se utilizan mucho.
Tinta de carbono
La tinta de carbono crea una superficie que puede transportar electricidad para usos especiales. Se ve en teclados, sensores y electrónica flexible.
Ventajas:
- Ligero y se puede doblar
- Bueno para formas personalizadas
Desventajas:
- No tan fuerte como los acabados metálicos.
- Sólo funciona con baja potencia
Plata bañada en oro
El baño de plata proporciona una capa gruesa y segura. Se utiliza cuando se necesita un buen flujo de electricidad y protección contra la oxidación.
Ventajas:
- Detiene muy bien el óxido.
- Bueno para señales eléctricas
Desventajas:
- Cuesta más que la plata de inmersión
- Puede volverse aburrido si no se cuida.
Estaño chapado
El estaño recubierto recubre el cobre con más estaño que el estaño de inmersión. Se utiliza para la fabricación de PCB sencillas y económicas.
Ventajas:
- Cuesta menos
- Fácil de soldar
Desventajas:
- Puede crecer bigotes
- No tan fuerte como otros acabados.
Máscara de soldadura pelable
La máscara de soldadura desprendible protege ciertas áreas durante la soldadura. Se retira al terminar el ensamblaje.
Ventajas:
- Protege las piezas durante la soldadura por ola.
- Bueno para tableros con piezas mixtas.
Desventajas:
- Agrega más pasos a la fabricación de PCB
- No es un acabado que dure para siempre
Consejo: elija siempre el acabado de superficie que se adapte a las necesidades de su PCB para obtener los mejores resultados.
Pros y contras del acabado
HASL
HASL se utiliza mucho Porque es económico. Funciona para muchos trabajos. Las uniones soldadas son resistentes, pero la superficie no es plana. Esto dificulta su uso con piezas pequeñas. El HASL es adecuado para la mayoría de las placas, pero no para las que están muy juntas.
| Impacto Ambiental | HASL | HASL sin plomo |
|---|---|---|
| Ventajas | – | Sin plomo, por lo que cumple las normas RoHS. – Su fabricación cuesta menos que otros acabados. |
| Desventajas | – | Necesita mucho calor, unos 260°C. – Los bigotes de estaño pueden crecer y provocar cortocircuitos o más desechos electrónicos. |
HASL sin plomo
Se elige el cable sin plomo porque cumple con la normativa RoHS. No contiene plomo, por lo que es más seguro para la naturaleza. Sigue siendo económico, pero requiere más calor para su uso. Esto puede dañar algunas piezas. Además, pueden formarse filamentos de estaño y causar cortocircuitos.
ENIG
ENIG da un piso Tiene una superficie lisa. Es fácil de soldar y muy fiable. El ENIG es más caro que el HASL, pero es mejor para piezas pequeñas. La capa de oro mantiene una buena soldadura incluso después de un almacenamiento prolongado. El ENIG también previene la oxidación y mejora las señales.
| Acabado de la superficie | Solderabilidad | Confiabilidad |
|---|---|---|
| ENIG | Excelente | Alto |
| HASL | Bueno | Moderado |
ENEPIG
ENEPIG añade una capa de paladio para mayor resistencia. Es ideal para placas avanzadas y unión de cables. Pero... Cuesta más y es más difícil de hacer. ENEPIG puede costar hasta un 30% más que ENIG y necesita más pasos.
Plata de inmersión
La plata de inmersión proporciona una superficie plana y buenas señales. Cuesta menos que los acabados dorados. Sin embargo, en lugares difíciles, la plata puede deslustrarse rápidamente. Esto perjudica la soldadura si se espera demasiado para usar la placa.
Lata de inmersión
El estaño de inmersión es fácil de soldar y es ideal para piezas pequeñas. Proporciona un acabado liso y es económico. Sin embargo, no dura mucho y puede dañarse con el aire o la suciedad.
OSP
El OSP es económico y ecológico. Es fácil de soldar por un corto tiempo. Pero no dura mucho y no es tan resistente como los acabados metálicos.
Oro duro
El oro duro es muy resistente y duradero. Se ve en conectores de borde. Pero es caro y difícil de soldar en la mayoría de las piezas.
Níquel electrolítico dorado
El níquel-oro electrolítico tiene una fina capa de oro. Es fácil de soldar y cuesta menos que el oro duro. Sin embargo, no es tan resistente para piezas de uso frecuente.
Tinta de carbono
La tinta de carbón es ligera y se dobla fácilmente. Se utiliza para formas especiales y baja potencia. Sin embargo, no es muy resistente y no se puede usar para alta potencia.
Plata bañada en oro
La plata chapada previene la oxidación y facilita la transmisión de las señales. Es más cara que la plata de inmersión. Debe manipularse con cuidado para evitar que se opaque.
Estaño chapado
El estaño chapado es económico y fácil de soldar. Se utiliza para placas sencillas. Sin embargo, pueden formarse filamentos de estaño y no es muy resistente.
Máscara de soldadura pelable
La máscara de soldadura desprendible protege las piezas durante el ensamblaje. Se retira después de soldar. Sin embargo, requiere pasos adicionales y no se queda en la placa.
Consejo: elija siempre el acabado de superficie que se adapte a las necesidades de su PCB para obtener los mejores resultados.
| Acabado de la superficie | Costo por pulgada cuadrada |
|---|---|
| Chapado en oro | $0.50 a $2.00 |
| ENIG | $0.30 a $0.60 |
| Plata de inmersión | $0.20 a $0.40 |
| Paladio-níquel (ENEPIG) | $0.40 a $0.80 |
Elegir un acabado de superficie
Factores clave
Al elegir un acabado de superficie para la fabricación de PCB, debe tener en cuenta Muchas cosas. Cada proyecto es diferente. Y tiene sus propias necesidades. Quieres que tus placas de circuito impreso funcionen bien y duren mucho tiempo. Aquí tienes algunos aspectos principales a considerar:
- Dónde se utilizará su tabla, como lugares cálidos, húmedos o expuestos a productos químicos.
- ¿Qué tipo de soldadura utilizarás, como soldadura sin plomo o soldadura normal?
- ¿Durante cuánto tiempo debe almacenar su PCB y cómo la mantendrá segura?
- Si tu tabla necesita manejar agua o calor sin problemas.
- Qué tan fuertes son las uniones de soldadura cuando la placa se calienta o se enfría.
- Si su placa necesita enviar señales rápidamente o necesita ser muy precisa.
- Si el acabado funciona con tu forma de montar el tablero.
- Cuánto dinero puedes gastar y qué obtienes por el precio.
Consejo: Elija siempre un acabado de superficie que coincida con el lugar donde se utilizará su PCB.
Necesidades de aplicación de PCB
El comportamiento de su PCB influye en el acabado que debe elegir. Algunos acabados son mejores para ciertos trabajos. Por ejemplo, si utiliza piezas pequeñas o necesita un acabado sin plomo, debe elegir un acabado adecuado para ello. La siguiente tabla muestra cómo cada acabado se adapta a necesidades especiales.:
| Acabado de la superficie | Piezas de paso fino | Cumplimiento sin plomo |
|---|---|---|
| ENIG | Excelente | Sí |
| ENEPIG | Excelente | Sí |
| Plata de inmersión | Excelente | Sí |
| HASL | Pobre | Sí (sin plomo) |
| OSP | Moderado | Sí |
| Lata de inmersión | Excelente | Sí |
Si fabrica tableros para automóviles o herramientas médicas, necesitará acabados que soporten el calor y eviten la oxidación. ENIG es una buena opción para ambos trabajos.El estaño de inmersión funciona bien en lugares calientes. El OSP no es recomendable si la placa se moja. La plata de inmersión fortalece las uniones de soldadura y evita la oxidación.
Cuándo consultar a los expertos
Le recomendamos consultar con expertos en fabricación de PCB al inicio de su proyecto. Ellos le ayudarán a elegir el mejor acabado superficial para sus necesidades. Los expertos saben qué acabados son los más adecuados para la ubicación de su placa, cuántos necesita y qué normas debe seguir. También le ayudan a evitar errores con acabados sin plomo u otros.
| Aspecto | Por qué es Importante |
|---|---|
| Consulta temprana | Le ayuda a elegir un acabado que se adapte al trabajo real de su PCB |
| Entorno operativo | Asegúrese de que su acabado pueda soportar calor, agua o productos químicos. |
| Volumen de producción | Encuentra el mejor precio para hacer unas cuantas o muchas tablas. |
| Cumplimiento de la normativa | Asegúrese de que su tablero siga todas las reglas |
| Proceso de ensamblaje | Comprueba que el acabado se adapta a tu forma de construir. |
Nota: Ningún acabado superficial es el mejor para todas las placas de circuito impreso. Debe elegir según las necesidades de su proyecto y solicitar ayuda si tiene dudas.
Es importante conocer los acabados superficiales de las PCB para tomar buenas decisiones. El acabado que elija puede influir en el precio y la duración de su placa. También afecta su buen funcionamiento. Cada trabajo utiliza acabados diferentes según sus necesidades:
| Tipo de acabado superficial | Solderabilidad | Confiabilidad |
|---|---|---|
| HASL | Bueno | Moderado |
| ENIG | Excelente | Alto |
| OSP | Bueno | Moderado |
- HASL se utiliza en automóviles Porque hace uniones de soldadura fuertes.
- ENIG es elegido para aviones y herramientas médicas, ya que detiene la oxidación.
- Los fabricantes de PCB expertos le ayudan a elegir el acabado adecuado y seguir las reglas.
Consejo: habla siempre con expertos para que tu PCB funcione lo mejor posible.
Preguntas Frecuentes
¿Cuál es el acabado de superficie de PCB más común?
El acabado HASL suele ser el más común. Es más económico y funciona con muchas placas. Se puede usar tanto para proyectos sencillos como para grandes producciones.
¿Cómo elijo el acabado superficial adecuado para mi PCB?
Debes analizar el trabajo de tu junta directiva, el entorno y tu presupuesto. Consulta con expertos si tienes dudas. El acabado correcto ayuda Su tabla durará más y funcionará mejor.
¿El acabado de la superficie afecta la soldadura?
Sí, el acabado cambia con facilidad. La soldadura esLos acabados planos como ENIG facilitan la soldadura de piezas pequeñas. Los acabados irregulares como HASL pueden dificultar la soldadura de componentes diminutos.
¿Puedo utilizar acabados con plomo para todas las PCB?
No utilice acabados con plomo en tableros que deben cumplir con la normativa RoHS. Los acabados sin plomo son más seguros para la salud y el medio ambiente. Consulte siempre los requisitos de su proyecto.
¿Cuánto dura el acabado de la superficie de una PCB?
Cada acabado ofrece una vida útil diferente. El ENIG y el oro duro duran más. El OSP y el estaño de inmersión no duran tanto. Para obtener mejores resultados, guarde las tablas en un lugar seco y seguro.
