El diseño de PCB es un proceso complejo que implica diversos factores imprevistos que pueden afectar el resultado final. Para garantizar una producción de PCB de alta calidad a tiempo, sin prolongar el tiempo de diseño ni incurrir en costosas modificaciones, es fundamental identificar los problemas de diseño e integridad del circuito en las primeras etapas del proceso.
Sin embargo, existen muchos detalles menores en el diseño de PCB que, si se pasan por alto, pueden afectar significativamente su rendimiento e incluso determinar el éxito o el fracaso del producto. Para maximizar la eficiencia del diseño y la calidad del producto, ¿en qué otros detalles debemos centrarnos?
Gracias a nuestra experiencia práctica trabajando con clientes, hemos resumido las consideraciones clave para el diseño de serigrafía, contorno y panelización. Como fabricante de PCB multicapa de alta fiabilidad, Wonderful PCB Nos especializamos en I+D y fabricación de PCB, ofreciendo prototipos de alta fiabilidad y rápida entrega. Nuestra misión, «Reducir costes y mejorar la eficiencia de la industria electrónica», refleja nuestra comprensión de que los costes de diseño, desarrollo e ingeniería, si bien representan un pequeño porcentaje de la cadena de producción, pueden tener un impacto significativo en los costes totales.
Considerando el papel crucial de la fase de diseño en la calidad y el costo del producto final, compartimos soluciones expertas para casos reales que involucran problemas de diseño de serigrafía, contorno y panelización para respaldar una fabricación de proceso completo rentable y eficiente.
Estuche de diseño de serigrafía
Caso 1: Estandarización del diseño de serigrafía
Problema:
Las normas de la industria para dispositivos de montaje superficial no imponen requisitos estrictos para el etiquetado serigráfico. Sin embargo, desde una perspectiva de ingeniería, el etiquetado sobre puntos de soldadura abiertos se considera una anomalía de diseño, lo que genera comunicación inversa (EQ) y retrasos.
Recomendación de expertos:
Para facilitar la reparación y la soldadura, coloque los indicadores de referencia fuera del límite del componente. En zonas con mucha densidad, dispóngalos secuencialmente o elimínelos por completo si es necesario.
Casos de diseño de esquema
Caso 1: Diseño de ranuras internas considerando la viabilidad del fresado y la eficiencia de la producción
Problema:
El cliente proporcionó un archivo de diseño en el que era necesario ahuecar la ranura interior, pero el espacio en la sección curva era inferior a 0.8 mm, lo que impedía el uso de una herramienta de fresado estándar.
Recomendación de expertos:

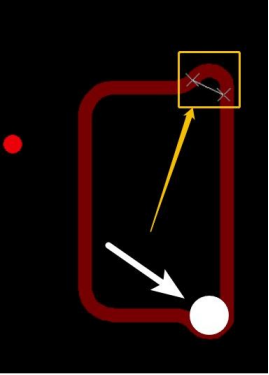

Si esto no afecta la funcionalidad del tablero, se recomienda aumentar el espaciado en las secciones curvas. Para esquinas afiladas, añada agujeros de alivio (vea la flecha blanca en la imagen) para facilitar el fresado.
Caso 2: Diseño de conexión de borde de placa
Problema:

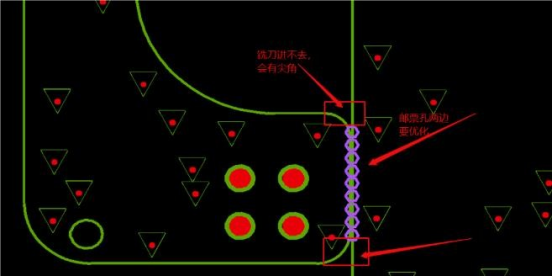

En un diseño con placas adyacentes, un lado tiene bordes redondeados y el otro, bordes rectos conectados mediante perforaciones (mordidas de ratón). Al fresar, se forman bordes afilados después del despanelado, que deben limarse para redondearlos durante los procesos posteriores a la soldadura. En el caso de las perforaciones, perforar en ambos extremos puede dañar ligeramente la placa, lo que podría causar disputas a pesar del cumplimiento de las normas de PCB.
Recomendación de expertos:
Cuando la integridad estructural lo permita, cambie el borde redondeado por un borde recto o agregue “orificios de alivio” para mejorar la eficiencia de la producción y producir tablas estéticamente superiores.
Caso de diseño de panelización
Caso 1: Orientación de la panelización
Problema:

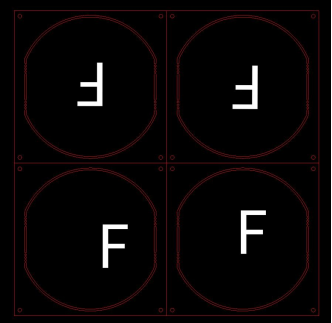

Cuando los clientes proporcionan diagramas de panelización perfectamente simétricos (imagen izquierda) o imágenes físicas de referencia (imagen derecha) sin marcar claramente la orientación de la panelización, resulta difícil para el personal posterior identificar la orientación correcta. Una interpretación errónea como panelización alineada puede provocar interferencias durante la soldadura, imposibilitando el ensamblaje.
Recomendación de expertos:
Desde una perspectiva estándar, el archivo de diseño debe incluir marcadores de orientación explícitos (excepto en diseños no simétricos).
Conclusión
Los casos anteriores muestran varios detalles de la optimización del diseño de PCB. Como plataforma de servicios digitales dedicada a mejorar los flujos de trabajo de la industria electrónica tradicional, Wonderful PCB ha abordado estos casos del mundo real durante el proceso de cumplimiento del pedido.
Cumplimos nuestra promesa a clientes globales con productos de alta fiabilidad, entregas transparentes y servicios confiables. Mediante la mejora continua, mantenemos nuestro compromiso con nuestra misión: «Reducir costos y mejorar la eficiencia de la industria electrónica».
